浩辰CAD电气2010说明书 第03章 高低压配电系统图
浩辰CAD电气2010说明书 第05章 弱电平面.
![浩辰CAD电气2010说明书 第05章 弱电平面.](https://img.taocdn.com/s3/m/861dd6cf5ef7ba0d4a733bab.png)

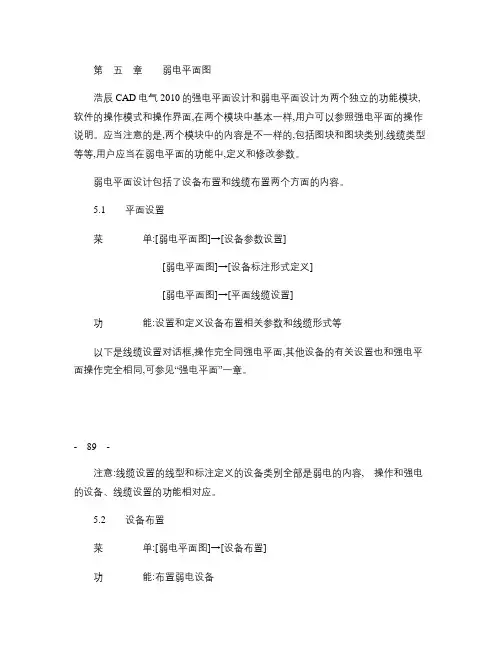

第五章弱电平面图浩辰CAD电气2010的强电平面设计和弱电平面设计为两个独立的功能模块,软件的操作模式和操作界面,在两个模块中基本一样,用户可以参照强电平面的操作说明。
应当注意的是,两个模块中的内容是不一样的,包括图块和图块类别,线缆类型等等,用户应当在弱电平面的功能中,定义和修改参数。
弱电平面设计包括了设备布置和线缆布置两个方面的内容。
5.1平面设置菜单:[弱电平面图]→[设备参数设置][弱电平面图]→[设备标注形式定义][弱电平面图]→[平面线缆设置]功能:设置和定义设备布置相关参数和线缆形式等以下是线缆设置对话框,操作完全同强电平面,其他设备的有关设置也和强电平面操作完全相同,可参见“强电平面”一章。
-89-注意:线缆设置的线型和标注定义的设备类别全部是弱电的内容,操作和强电的设备、线缆设置的功能相对应。
5.2设备布置菜单:[弱电平面图]→[设备布置]功能:布置弱电设备布置方法包括:任意布置、参数布置、线上布置、行列布置、圆弧布置、沿墙布置、多个沿墙布置、房间均匀布置、开关自动布置、插座穿墙布置等功能,执行命令,出现如下对话框:此对话框中,用户可以修改相关参数。
关于各种布置方法和符号库操作详细说明见第五章“强电平面图”注意:符号库中的设备分类和设备与强电平面不同。
5.3设备赋值菜单:[弱电平面图]→[设备选择赋值][弱电平面图]→[设备整赋值]功能:将型号规格等信息赋值给平面设备。
功能详述参见“强电平面”一章5.4设备标注菜单:[弱电平面图]→[设备标注]功能:对已赋值的设备进行标注。
功能详述参见“强电平面”一章注意:设备标注形式可以在5.1节的功能中设置。
-90--91-5.5机房设备布置菜单:[弱电平面图]→[机房布置]→[机房设备布置]功能:布置机房设备,包括电源、配线架、机柜等。
执行此命令,出现如图所示对话框:〖插入基点〗点击按钮,可以改变图块的插入基点,并在图示幻灯片中用粉红色点标示出来。
CAD里配电系统图[整理版]
![CAD里配电系统图[整理版]](https://img.taocdn.com/s3/m/ff40267859fafab069dc5022aaea998fcc224025.png)
CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么?BVV-500(2x2.5)WC.CEC000000ZR-BVV-500(2x4+1x2.5)WC.CEC00000分别代表什么00000第一个是说塑铜线两个2.5平方的000000第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)00000032A-额定断路电流(本开关断路电流为32A)0000002P-级数00000ZR-导线型号(ZR表示阻燃型)0000BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线000003X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN:是DPN型断路器系列,C32/2P:是二相32A底座断路器,电大电流32A.000000BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线,前者圆形,后者扁形。
00000ZR—BV是阻燃型的铜塑线(无护套,仅有绝缘)。
000000无阻燃要求时,BVR可以替代ZR—BV,但不划算,BVR价格要相对高些000000请问电线电缆中"BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV00000人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆000000B系列归类属于布电线,所以开头用B,电压:300/500V00000V就是PVC聚氯乙烯,也就是(塑料)000000L就是铝芯的代码000000R就是(软)的意思,要做到软,就是增加导体根数000000BV铜芯聚氯乙烯绝缘电线000000BLV铝芯聚氯乙烯绝缘电线00000BVR铜芯聚氯乙烯绝缘软电线000000以上电线结构:导体+绝缘000000拿2.5mm2为例:000000BV是1根直径1.78mm和7根0.68两种00000BLV是1根直径1.78mm00000BVR是19根直径0.41mm00000RV铜芯聚氯乙烯绝缘连接软电线00000它比BVR更软,还是2.5是49根0.25mm铜丝000000RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线00000比RV多了一层塑料护套00000另外:我们最常用的“护套线”00000BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆000000就是2根BV线,在+一层白色的护套00000RVV和AVVR为软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆000000看JB8734-199800000SYV表示同轴电缆00000电缆的型号由八部分组成:000000一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;000000二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯00000三、导体材料代码-不标为铜,L为铝;000000四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套0000五、派生代码-D不滴流,P干绝缘;000000六、外护层代码-(用数字表示,太多了,懒得写了)00000七、特殊产品代码-TH湿热带,TA干热带;00000破折号00000八、额定电压-单位KVPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线。
浩辰电气数据文件说明及安装位置详解
![浩辰电气数据文件说明及安装位置详解](https://img.taocdn.com/s3/m/7cb3c91e14791711cc7917ac.png)
浩辰电气(电力)6.x 存盘文件及注册表项目说明书一、文档中通用词汇及数据更新总说明:1.安装路径: 解释:软件安装到用户磁盘上的安装目录。
例如:C:\IEp6.0 等 数据更新总说明: 软件中各种图库的更新,基本原则是要将图库所在的目录一起覆盖到别的用户的机器 中,包括图库中的索引数据文件和 dwg 图。
二、InterDQ5.x 软件目录结构介绍:文件夹名称 安装路径\Adsbin15 安装路径\Adsbin16 说明 此目录存放软件基本功能加载文件和 Arx 程序文件,此目录中的 文件不能随便编辑和删除,否则可能会造成软件无法正常运行。
其中 Adsbin15 目录是 Autocad2000、2002 用到的程序文件 其中 Adsbin16 目录是 Autocad2004、2005、2006 的程序文件 此目录保存室外变电所图库信息,里面的数据文件是由图库自动 生成和调用的。
此目录保存软件中的标准图库信息 此目录是软件重要的数据文件保存目录,文件的详细说明参见 三、浩辰电气(电力)6.x 软件目录结构核心数据文件介绍 高低压系统图和二次原理图图库 强弱电平面符号库 软件中用到的字型文件目录 模型法高低压短路计算数据文件目录 帮助文件目录 高低压系统图回路方案库 易思模块用到的回路方案库 设计指南数据文件目录 Lisp 程序保存目录 弱电系统图数据文件目录 节点法高压短路计算数据目录 软件系统目录,包括菜单文件,软件中用到的固定的图块和通用 辅助功能中的数据文件存放位置安装路径\BdsSyLib 安装路径\CtkLib 安装路径\DatCom 安装路径\DwgLib 安装路径\DwgLib20 安装路径\Fonts 安装路径\Gydljs 安装路径\Help 安装路径\Hlklib 安装路径\HlkLib20 安装路径\Image 安装路径\Lsp 安装路径\RdSys 安装路径\ShortCal 安装路径\System三、浩辰电气(电力)6.x 软件核心数据文件介绍: 安装路径\Adsbin15 和安装路径\Adsbin16: 1. Arx 程序加载文件: 位置:安装路径\Adsbin\ acad.rx功能:自动加载 Arx 程序用的数据文件。
高压供电系统主接线图及变配电系统图讲解,非常详细
![高压供电系统主接线图及变配电系统图讲解,非常详细](https://img.taocdn.com/s3/m/a0721de4710abb68a98271fe910ef12d2af9a9d8.png)
高压供电系统主接线图及变配电系统图讲解,非常详细一、高压供电系统主接线图变电所的主接线图是指由各种开关电器、电力变压器、断路器、隔离开关、避雷器、互感器、母线、电力电缆、移相电容器等电气设备按一定次序相连接的具有接收和分配电能的电路。
电气主接线图一般以单线图的形式表示。
1.线路—变压器组接线当只有一路电源供电和一台变压器时,可采用线路—变压器组接线,如图2-44所示。
图2-44 线路—变压器组接线图根据变压器高压侧情况的不同,可以选择如图2-44所示的4种开关电器。
当电源侧继电保护装置能保护变压器且灵敏度满足要求时,变压器高压侧可只装设隔离开关①;当变压器高压侧短路容量不超过高压熔断器断流容量,而又允许采用高压熔断器保护变压器时,变压器高压侧可装设跌落式熔断②或负荷开关—熔断器③,一般情况下,在变压器高压侧装设隔离开关和断路器④。
当高压侧装设负荷开关时,变压器容量不大于1250kVA;高压侧装设隔离开关或跌落式熔断器时,变压器容量一般不大于630kVA。
线路—变压器组接线的优点是接线简单,所用电气设备少,配电装置简单,投资少。
缺点是该单元中任一设备发生故障或检修时,变电所全部停电,可靠度不高。
线路—变压器组接线适用于小容量三级负荷、小型企业或非生产用户。
2.单母线接线母线又称汇流排,用于汇集和分配电能。
单母线接线又分为单母线不分段和单母线分段两种。
(1)单母线不分段接线。
当只有一路电源进线时,常用这种接线,如图2-45(a)所示,每路进线和出线装设一只隔离开关和断路器。
靠近线路的隔离开关称线路隔离开关,靠近母线的隔离开关称为母线隔离开关。
单母线不分段接线的优点是接线简单清晰,使用设备少,经济性比较好。
缺点是可靠性和灵活性差,当电源线路、母线或母线隔离开关发生故障或进行检修时,全部用户供电中断。
此种接线适用于对供电要求不高的三级负荷用户,或者有备用电源的二级负荷用户。
图2-45 单母线接线图(a)单母线不分段;(b)单母线分段(2)单母线分段接线。
浩辰CAD电气2010说明书 第09章 弱电系统
![浩辰CAD电气2010说明书 第09章 弱电系统](https://img.taocdn.com/s3/m/4efb6fc608a1284ac8504328.png)
- 93 - 第九章 弱电系统图 9.1 楼层线绘制 菜 单:[弱电系统图]→[楼层线绘制] 功 能:绘制系统图中的楼层线 执行此命令,出现如右上图所示对话框:其中 【地上层数】:地上层数从1层开始。
在此输入楼层总数。
【标准层起始】【标准层终止】:相连标准层可以只画一层,输入起始和终止楼层即可。
【层距】设定层线之间的间距。
【带竖向分区】绘制竖向分区,如主楼区和裙房区,又如住宅一单元 ̄三单元分区绘制。
【绘制】开始进入浩辰CAD进行绘制。
注意:楼层线绘制也可以用来绘制供电系统图中的楼层。
9.2 层间箱布置 菜 单:[弱电系统图]→[层间箱布置] 功 能:布置层间箱 执行此命令,出现如右图所示对话框, 命令行提示如下: *弱电系统图层间箱布置*=XT_CjxBz_RD 请输入楼层截线的第一点<回车结束>: 用户应首先选择一段楼层线,然后绘制一根截线,穿过的楼层上会自动布置好层间箱,可以选择电缆是否自动连接层间箱。
9.3 标准方案 菜 单:[弱电系统图]→[弱电系统标准方案布置] 功 能:浩辰CAD电气2010采用模块拼接的方法快速完成系统生成 执行此命令,出现如右下图所示对话框:在幻灯片中显示标准方案的图形,在右侧列表显示标准方以新建新的标准方案。
1.调用标准方案 点取一个标准方案,再点击下面的【沿线布置】和【任意布置】按纽,绘制在图面上;其中【沿线布置】,用户绘- 94 - - 95 - 制一根截线,在穿过的楼层线中,均匀布置多个标准方案,如果勾选了【连线】选项,则自动把各楼层的方案连接起来,如下页图。
【反向】标准方案沿Y轴做镜像布置,同时改变图块中文字的方向。
2.新建标准方案 点击对话框中的【新建】按纽,命令提示 >>*新建弱电楼层系统图标准方案*=XT_LcFaNew_RD 请选择要入库的标准方案<回车结束>: Select objects: 请确定标准图的插入点位置<回车结束>: 请输入方案名称<回车结束>: 用户在图上先画出一个标准方案,然后像图块定义一样操作即可。
浩辰CAD电气2010说明书_第04章_强电平面[1]
![浩辰CAD电气2010说明书_第04章_强电平面[1]](https://img.taocdn.com/s3/m/590478593b3567ec102d8a51.png)
第四章 强电平面 照明和动力电气工程图是建筑电气工程图中重要的组成部分,是最重要的图纸之一。
照明工程主要包括灯具、开关、插座等电气设备及相关配电线路的安装与敷设,动力工程主要包括以电动力为动力的设备、装置及相关起运装置、控制箱、配电线路等的安装与敷设。
照明和动力工程图完成后生成照明和动力系统图。
强电平面一般的,应用浩辰CAD电气2010软件的平面绘制功能来绘制平面图的基本步骤如下:调用“设备布置”中的功能在平面图中进行设备布置。
调用“设备编辑”中的功能对设备进行编辑修改。
调用“平面布线”中的功能在平面图中绘制导线、电缆。
调用“导线编辑”中的功能对导线、电缆进行编辑修改。
调用“设备赋值”、“导线赋值”中的功能,对平面上的设备和导线定义型号规格等;用户也可以在布置同时也可以一边布置,一边赋值,省略此步骤。
调用“设备标注”、“导线标注”中的功能对设备及导线进行赋值、标注。
调用“设备表”中的功能对设备和导线进行自动统计。
用户也可以不对设备赋值,而直接统计生成材料表(图块按名称自动汇总统计),然后再对设备表进行编辑。
系统设置 在此,可设置浩辰CAD电气2010的系统变量。
在出图比例处按可设定各出图比例下对应的线型全局比例因子,在使用“线型比例调整”时会根据此来调整当前线型全局比例因子。
- 31 - 电气图层定义 功能:可按用户要求来自定义浩辰CAD电气2010所用到的所有图层、颜色、线型等。
可使用中文图层名。
如下图:先在左边的列表中选择要自定义的图层类,例如强电平面,然后在右边的表格中对的图层进行相应的图层名修改(支持中文图层名);图层颜色修改;图层线型修改;此外还可识别、关联别的图层,在“识别图层”栏里输入其他需识别的图层名,不同图层名间用逗号“,”隔开,在进行材料统计时,即可将[识别图层]中相应图层上的设备进行统计。
注:若使用中文图层名,将对话框左下角[绘制时使用中文名称]选中即可。
图 框 1图框生成 功 能:选择合适大小的的图框生成到当前图 执行此命令,出现如下图所示对话框: 加长单位:每一单位是图框长度(或宽度)的1/8长。
电气工程CAD实践教程-变配电工程图识图与绘图(一)
![电气工程CAD实践教程-变配电工程图识图与绘图(一)](https://img.taocdn.com/s3/m/604923521fb91a37f111f18583d049649b660e18.png)
项目六 变配电工程图识图与绘图(一)
型工厂。 (2) 单母线分段接线,见图6-6(b)。根据电源数目把母线分段运行。其优点是母线或母线隔离开关发生故障或检修时,负
荷可以不用全部切断。
(3) 单母线分段带旁路母线式主接线,见图6-7。其特点是把主母线用断路器分段,且有一旁路母线配合。当检修出线断路 器时,可用旁路母线供电,减少停电时间。它适用于配电线路较多、负荷较重的主变电所或高压配电所。
项目六 变配电工程图识图与绘图(一)
3. 变/配电所电气主接线图的基本应用类型 1) 装设一台变压器的变配电系统图 只有一台主变压器的变/配电所,其高压侧一般采用无母线的接线。通常有以下四种比较典型的接线方案。 (1) 高压侧采用隔离开关-熔断器的变/配电所主接线,如图6-10(a)所示。
(2) 高压侧采用户外跌开式熔断器的变/配电主接线,如图6-10(b)所示。 这两种主接线,受隔离开关和跌开式熔断器切断空载变压器容量的限制,一般只用于500 kVA及以下容量的变配电所中。
项目六 变配电工程图识图与绘图(一)
2) 双母线接线 双母线主接线见图6-8,该接线方式运行可靠灵活。两根母线互为备用,当一条母线检修或故障时不影响其他线路的正常 供电。双母线主接线适用于供电可靠性要求很高的大型工厂总降压为35~10 kV的母线系统。 3) 桥式接线 桥式主接线见图6-9,它适用于具有两回路电源进线、两台变压器的终端变电所,其特点是有一条跨接的“桥”。
项目六 变配电工程图识图与绘图(一)
(二) 电气接线图 1. 电气接线图的含义 高、低压变配电所系统图也称为电气主接线图。电气主接线(一次接线)是指由各种开关电器、电力变压器、母线、电力电 缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路,是将电气主接线中的设备用标准的图形符号和文字 符号表示的电路图。电气主接线图反映了以下三点内容: (1) 发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量。 (2) 各回路中电气设备的连接关系。 (3) 发电机、变压器和输电线路及负荷间以怎样的方式连接。 电气主接线直接关系到电力系统运行的可靠性、灵活性和安全性,直接影响发电厂、变电所电气设备的选择,配电装置的 布置,保护与控制方式的选择和检修的安全性与方便性。 2. 变配电所主接线的基本类型 变配电所主接线的基本类型主要有单母线、双母线和桥式接线三种。 1) 单母线接线 (1) 单母线不分段接线,见图6-6(a)。其优点是线路简单、使用离开关发生故障或检修时将造成客户停电。因此,单母线不分段接线仅适用于容量较小和对供电可靠性要求不高的中小
某公司高低压配电典型电气cad原理图
![某公司高低压配电典型电气cad原理图](https://img.taocdn.com/s3/m/c734188b59f5f61fb7360b4c2e3f5727a4e9247a.png)
某公司高低压系统及平面布置电气cad原理图
![某公司高低压系统及平面布置电气cad原理图](https://img.taocdn.com/s3/m/6200ad27ae1ffc4ffe4733687e21af45b307fed4.png)
30层商住楼设计说明及高低压配电系统电气cad原理图
![30层商住楼设计说明及高低压配电系统电气cad原理图](https://img.taocdn.com/s3/m/8211cc5411a6f524ccbff121dd36a32d7275c719.png)
图解高低压配电系统图
![图解高低压配电系统图](https://img.taocdn.com/s3/m/7b24e352dd3383c4ba4cd246.png)
(1)放射式
配电线故障互不影响,供电可靠性较高,配电设备集中,检修比较方便;但系统灵活性较差,有色金属消耗较多。
一般在下列情况下采用:
容量大、负荷集中或重要的用电设备
需要集中连锁启动、停车的设备
有腐蚀性介质或爆炸危险等环境,不宜将用电及启动设备放在现场者
(2)树干式
配电设备及有色金属消耗较少,系统灵活性好,但干线故障时影响范围大。
一般用于用电设备的布置比较均匀、容量不大又无特殊要求的场合。
(3)变压器干线式
除了具有树干式系统的优点外,接线更简单,能大量减少低压配电设备。
为了提高母干线的供电可靠性,应适当减少接出的分支回路数,一般不超过10个。
频繁启动、容量较大的冲击负荷,以及对电压质量要求严格的用电设备,不宜用此方式供电。
(4)备用柴油发电机组
10KV专用架空线路为主电源,快速自启动型柴油发电机组做备用电源。
用于附近只能提供一个电源,若得到第二个电源需要大量投资时,经技术经济比较,可采用此方式供电,宜注意:
与外网电源间应设机械电气连锁,不得并网运行
避免与外网电源的计费混淆
在接线上要具有一定的'灵活性,以满足在正常停电(或限电)情况下能供给部分重要负荷用电
(5)链式
特点与树干式相似,适用于距配电屏较远而彼此相距又较近的不重要的小容量用电设备。
链接的设备一般不超过5台,总容量不超过10KW。
供电给容量较小用电设备的插座,采用链式配电时,每一条环链回路的数量可适当增加。
AUTO CAD ELECTRICAL 2010电气制图教程==
![AUTO CAD ELECTRICAL 2010电气制图教程==](https://img.taocdn.com/s3/m/43447d36a5e9856a56126089.png)
AUTO CAD ELECTRICAL 2010电气制图教程课程名称、代码:电气CAD实用教程总学时数:适用专业:电气自动化、机电一体化、机电设备维修与管理一、课程概述本课程以训练学生的电气制图与识图技能为核心,以工作过程为导向,依托AutoCAD制图软件,详细介绍了AutoCAD系统操作方法、电气工程涉及的常用电气图的基础知识、典型电气图的绘制方法与技巧等内容。
本课程采用项目教学的方式组织内容,每个项目来源于电气工程的典型案例。
主要内容涵盖了6类典型电气工程图,将绘图技巧分散在项目具体操作中,每个项目由项目导入、相关知识、项目实施、拓展知识、自测题5部分组成,同时培养其团队协作、沟通表达、职业道德与规范的综合素质。
二、培养目标1.方法能力目标(1)资料收集整理能力。
(2)制订、实施工作计划能力。
(3)工艺文件理解能力。
(4)自我检查、判断能力。
2.社会能力目标(1)培养学生的沟通能力及团队协作精神。
(2)培养学生分析问题、解决问题的能力。
(3)培养学生勇于创新、敏业乐业的工作作风。
(4)培养学生的质量意识、安全意识。
3.专业能力目标(1)了解电气图的基础知识,电气识图的基本识图技能,国家标准,项目符号等。
(2)熟悉电气电子线路图形的基本绘制过程以及绘制标准。
(3)能够应用Auto CAD软件按照企业或行业要求进行电气图形的设计。
三、与前后课程联系与前续课程的联系1.学习“电子电路的分析与应用”、“电气安装的规划与实施”等课程使学生具备了基本电路设计、分析能力和读图、识图能力。
2.与后继课程的关系为学生后续课程“电子产品装接的规划与实施”、“电子产品整机检测与检修”、“传感器应用与信号检测”、“电子产品设计与制作”、“综合训练与技能鉴定”打下坚实的硬件设计基础,以及为学生今后从事电子电路设计提供设计平台。
四、教学内容与学时分配本学习领域课程包括7个学习情境,每个学习情境的主要教学内容、学习目标、参考学时等见表2-3-1表2-3-1 课程项目结构与学时分配表1.教材选取的原则方便学生自学和教师教学,同社会相关行业的行业标准及工艺要求结合。
某高低压配电系统电气设计方案cad图
![某高低压配电系统电气设计方案cad图](https://img.taocdn.com/s3/m/b8e7aff4b9d528ea80c77919.png)
浩辰CAD电气2010说明书_第10章__控制原理图[1]
![浩辰CAD电气2010说明书_第10章__控制原理图[1]](https://img.taocdn.com/s3/m/f726331afc4ffe473368ab56.png)
- 98第十章 控制原理图 本章介绍控制原理图设计和端子排设计功能,浩辰CAD电气2010包含了两种绘制原理图和端子排图表的方法。
一种是常规设计方法,即利用软件直接绘制原理图和端子排;另一种是智能化设计方法,即利用软件绘制好原理图之后,软件可以自动生成端子排、电缆清册等相关信息(参见10.10节)。
两种方法各有特色,常规设计方法方便灵活容易掌握,智能化设计方法自动化程度高,要求输入较多信息。
10.1 原理图绘制 菜 单:[控制原理图] →[原理图绘制]功 能:通过此功能,可以实现横式和竖式原理图的绘制。
运用此功能可以方便的实现原理图符号插入、设备编辑等操作。
在菜单中选取此命令后,出现如下图所示对话框:1.【设置】绘制原理图之前,用户需要对即将绘制的原理图的形式进行定义,见对话框右侧;〖行布置〗和〖列布置〗选项,表示原理图横向或纵向布置。
〖符号个数〗是指回路中最多设备的个数,在绘制时,程序根据此个数自动设定绘制的回路长度。
如下图:回路长度为“D3”所示。
注意:在绘制原理图时,应先设置,然后再绘制。
有关原理图符号的图层设置参见10.5.1节设备符号扩充。
单击此按钮〖回路参数〗,弹出如右上图对话框: 〖横向间距〗对于竖式绘制的原理图,表示回路间距,如图中“D1”所示,〖纵向间距〗则表示元件间的最小间距,如图“D2”所示。
〖设备比例〗可调整符号绘制的大小,此参数影响所有设备插入的状态。
2.【绘制原理图】软件提供的绘制功能可以自动按照设置的参数,准确选点绘制符号和回路,不需要打开捕捉。
点取绘制命令,命令行提示*原理图绘制*=Ylthz图中已有原理图,是否继续绘制?<Yes>:请选择要继续绘制的原理图:请输入窗口第一点<回车结束>:请输入窗口第二点:请选择要绘制的符号<回车结束>:如果在图上已经绘制了原理图,用户想继续绘制或编辑修改该原理图,则可以框选该原理图(可以只选部分);如果用户想开始画另为的原理图,可以键入“N”,重新选择绘制点。
浩辰CAD电气2010说明书 第02章 系统安装与配置
![浩辰CAD电气2010说明书 第02章 系统安装与配置](https://img.taocdn.com/s3/m/d68d5b25ccbff121dd368328.png)
第二章 系统安装与配置 2.1 目录结构和数据存储 用户安装完成后应检查一下是否有以下目录。
其中USER为用户工作目录,用户对软件的设置,绘制的图形均存放在用户工作目录下,软件生成的临时文件等也存放在用户工作目录下。
用户可通过修改浩辰CAD电气2010的属性→快捷方式→开始项来改变工作目录。
浩辰CAD电气2010安装后目录结构如下:注意:1.在用户工作目录中,保存了用户文件和设置临时文件,若改变工作目录时,请将原目录下的*.Idp内容复制到新目录,以保留原来的设置信息;有关修改工作目录- 3 -的操作参看2.7节。
2.数据备份:客户可以将软件中的数据备份另存,在数据被破坏的情况下,或重新安装软件的情况下恢复以前的数据,只要用户将相应的目录整体拷贝即可。
其中DatCom目录为用户定制的各种数据,例如材料表形式、标注形式等。
回路库和符号库存储在各自目录下,如平面符号存储在DwgLib20目录下,恢复时,只要用拷出来的的DwgLib目录覆盖新安装的文件目录即可。
2.2 软件安装 安装浩辰CAD电气2010前,应先安装浩辰CAD2010,详细过程请参阅浩辰CAD的有关说明,此处略。
在运行浩辰CAD电气2010安装程序时,如果计算机中已经安装了浩辰CAD电气2010,软件会提示用户进行原有软件的卸载,点击下一步进行卸载操作。
如果计算机中原来没有安装浩辰CAD电气2010,那么将对软件进行安装,安装的过程与浩辰CAD类似,需要注意的是指定安装的CAD平台,指定单机版或网络版和指定路径三个环节。
选择计算机中已安装的浩辰CAD版本,建议使用浩辰CAD2010 - 4 -- 5 - 选择安装路径。
安装结束后,设定软件授权方式。
2.3 浩辰CAD电气2010电气软件启动 软件启动可以通过以下方式之一:1.双击桌面上的快捷方式图标启动。
2.选择“开始”菜单的“程序→浩辰CAD 电气设计软件V2010→浩辰CAD 电气设计软件V2010”。
电气绘图cad教学资料 第3章 基本电气图
![电气绘图cad教学资料 第3章 基本电气图](https://img.taocdn.com/s3/m/7075bd11580216fc710afd25.png)
功能性简图
概略图 功能图 电路图
基本电气图
接线图和接线表
单元接线图和单元接线表
互连接线图和互连接线表 端子接线图和端子接线表 电缆配置图和电缆配置表
控制系统功能表图
电气位置图
室外场地电气设备配置位置图 室内电气设备配置位置图 装置和设备内电气元器件配置位置图
3.1 功能性简图
图3.8
表格法示例
3.1.2 电路图
(4)触点的表示方法 继电器和接触器的触点符号的动作取向应是一致的。 对非电或非人工操作的触点,必须在其触点附近表明运行 方式。 (5)相似项目的表示方法 电路图中相似项目的排列,当垂直绘制时,类似元件宜水 平对齐;水平绘制时,类似元件宜垂直对齐。 电路图中的相似元件或电路可采用下列简化画法: ①两个及两个以上分支电路,可表示成一个分支电路加 复接符号,见图3.9; ②两个及两个以上完全相同的电路,可只详细表示一个 电路,其他电路用围框加说明表示,见图3.10。 如果电路的图形符号相同,但技术参数不同时,可另列表 说明其不同内容。
(a ) (b) 图3.11 导线的表示方法 (a)连续线 (b)中断线
3.2
接线图和接线表
ቤተ መጻሕፍቲ ባይዱ
导线组、电缆、缆形线束等可多线条表示,也可用单线条表示。若用用单 线条表示,线条应加粗,在不致引起误解的情况下也可部分加粗。当一个 单元或成套设备包括几个导线组、电缆、缆形线束时,它们之间的区分标 记可采用数字或文字。图3.11(c)中的两导线组全部加粗,用A和B区分, 图3-11(d)中两导线组部分加粗,用数字106和109表示。 接线图中的导线一般应给以标记,必要时也可用色标作为其补充或代替导 线标记。如图3.11(c)中的导线组B含有黑色线(BK)1根,红色线(RD)2 根,蓝色线(BU)1根。
电气系统图处理操作使用说明书
![电气系统图处理操作使用说明书](https://img.taocdn.com/s3/m/d913a57ee45c3b3567ec8bb5.png)
1电气系统图处理操作使用说明1.1需求说明1.1.1电气系统图电气系统图原理图(AutoCAD图形文件)。
对所需求的图纸格式要求如下:图11.1.1.1电缆图形当自动获取电缆数据时,电缆序号由数字组成,且必须在电缆线条的下方。
所获取的非缺省电缆记号必须在电缆线条的上方,如果为竖直标记,则电缆序号在右方,记号在左方。
1.1.1.2设备图形当自动获取设备数据时,设备数据必须由封闭的线条组成。
所获取的设备记号在封闭线条的内部,所获取的设备序号在封闭样条包围框的右下角。
1.1.2工程:通过EFCSD建立起来工程。
1.1.3工程数据库:在该数据库中要建立如下几个表。
CADLE_T表:电缆记号对照表。
针对电气系统图中的电缆记号建立起来的表,用来自动查找电缆记号所代表的电缆型号,电缆外径等信息。
DECK表:甲板代号对照表。
针对所建造的船舶所建立起来的表,用来自动查找舱室名称所对应的甲板等信息。
ROOM表:舱室代号对照表。
针对所建造的船舶所建立起来的表,用来自动查找设备所在舱室名称所对应的舱室代号及区域和甲板等信息。
ELEC_PART表:部件代号表。
针对设备(电气设备、贯通件、设备基座等)所建立起来的表,用来自动查找设备所对应的部件代号等相关信息。
1.2功能说明该模块主要通过自动或交互方式完成电气系统图的处理,从而获取电气系统原理数据(包括电缆数据和设备数据)。
电缆数据:①系统号、②页号、③序号、④记号、⑤首设备编号、⑥尾设备编号。
①②③为必须设置的数据项,在全船范围内唯一确定一根电缆。
还有一些其它补充数据。
设备数据:①设备编号、②设备记号、③设备序号、④主子设备属性、⑤舱室代号。
①为必须设置的数据项,在全船范围内唯一确定一个设备。
还有一些其它补充数据。
获取数据的方式:自动获取、交互获取、人工输入等三种情况。
自动获取:通过用户选择电气系统图上多个图形,系统自动处理这些图形,获取电缆数据及设备数据的方式。
交互获取:通过用户选择电气系统图上的指定图形,确定电缆数据及设备数据的方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
写”功能填写在表格中。
注意:1.在选择回路方案时,一定要选择回路 库中索引名为“抽屉柜”的回路方案,只有此 索引下的回路方案大小和长度和抽屉柜的尺寸 大小相一致。用户如果新建抽屉柜回路,也以 此索引下的回路方案为模板。
2.插入抽屉柜回路要注意和抽屉柜类型相 匹配。
第三章 供配电系统
第三章 高低压配电系统图
3.1 高低压配电系统图设计
浩辰 CAD 电气 2010 此模块功能应用于绘制系统图(订货图),用户可以调用[回路绘 制]功能绘制系统单线图,然后标注,自动生成订货图,也可以直接绘制带有图表的系统 图。有关计算参见第十章 电气计算模块的 介绍。
3.2 回路方案设置
第三章 供配电系统
和该回路的系列(开关柜名称)也可以同时修改。 当两个复选框都选中时,设备及设备的型号都允许修改,即修改整个回路方案。
2.建立新的回路方案:在回路库中,选取空白格单击将出现如图所示的对话框:在此对话 框中,我们提供了一种高压方案、四种低压方案,用户可以先选择以上一种形式,以下 操作同前。
- 20 - 浩辰电气 3.7 回路编 被替回路 替换回路
互换回路 1 互换回路 2
回路替换 插入回路
回路互换 删除回路
回路插入
回路删除
菜 单 : [ 供 配 电 系 统 ] → [ 回 路 编 辑 ] 功 能 : 替 换 、 互 换 、 删 除 系 统 图 回 路
“回路数”指在本回路方案中与回路相同的有几个,在编辑框中选择或输入数字即 可。输入后,点击入库。 3.选图入库:开始操作同 2,“方案”选择最后一个选项“选择作回路”,然后点击回路 选择按钮,到图面上选择一个绘制好的回路即可。此回路需是用浩辰 CAD 电气 2010 绘制 或通过软件功能修改后的回路。
执行此命令,出现如右图所示对话框:
〖设计状态 〗在“设计状态”下点取一个方案,这个方案的序号就添加到“选择结 果”队列末,表示用户将按这个方案绘制一个抽屉柜,相同的方案可多次选择。 〖编辑状态 〗在“编辑装态”下点取一个方案,不对“选择结果”发生影响,用户 只能对这个方案进行编辑。 〖选择结果 〗按选择的先后顺序显示用户选择方案的号码队列,程序将按照这个结 果从左到右绘制一排抽屉柜,每个抽屉柜对应“选择结果”队列的一个方案。 〖点取“确定”后提示〗 >*抽屉柜回路绘制*=Ctghl >请输入抽屉柜回路左上角点: 输入左上角点后,程序从“选择结果”队列中读取抽屉柜方案,按照方案内容和“抽 屉柜设置”中设置的参数绘制抽屉柜。在需要插入回路的地方程序暂停绘制(如果在构 造方案时已事先确定所带回路方案,则直接将此回路方案绘制出,没有选择回路方案的 过程。),用红色标记标明插入点,打开回路库,提示: >请选择回路方案: 用户可从回路库中名称索引为“抽屉柜”的回路方案中选择一个回路。需要注意的 是,不同抽屉柜回路对应不同的抽屉柜,用户自定义抽屉柜和抽屉柜回路使用时也要注
- 17 -
第三章 供配电系统
意对应关系,有关这部分内容的深入介绍,请看下一节“构造方案”。 此时命令行提示 >回退 U /请选择回路方案:: 选择下一个回路。 >....... 一个抽屉柜绘制完毕后,根据“抽屉柜设置”插入附带仪表,绘制表格。 此后程序按“选择结果”的抽屉柜方案接着第一个回路向右连续绘制抽屉柜直到结
- 19 -
第三章 供配电系统
3、键入 U 取消上一次插入。
3.6 符号编辑
菜 单 : [ 供 配 电 系 统 ] → [ 符 号 编 辑 ] 功 能 : 替 换 、 互 换 、 删 除 系 统 图 设 备 符 号
用户可点取 〖回路绘制 〗菜 单,显示如图对 话框,显示各个 系列开关柜的回 路方案;用户可 以选择〖电压 〗 菜单,过滤显示 开关柜列表,也 可以点取〖格数 〗 菜单设定显示的 回路数量,或者 用鼠标拉动对话
- 14 -
浩辰电气
- 16 -
浩辰电气
方案时会插入:
3.4.2 回路设计
菜 单 : [ 供 配 电 系 统 ] → [ 低 压 抽 屉 式 ] → [ 回 路 绘 制 ]
功 能 : 设 计 抽 屉 柜 方 案 、 绘 制 抽 屉 柜 回 路
另外01~06类型为主类型,包含 母线,每个抽屉柜有且仅有一个母线,位
- 18 -
浩辰电气
于抽屉柜顶部。07、08为附加类型,与主类型匹配。07与01、04匹配,08 与02、05匹配。03、06主类型单独组成回路,不与任何类型匹配。
删除点取的元件并补上连线(实际是用竖线块替换了选取的元件)。 〖示意图形〗
被替元件 替换元件
互换元件 互换元件
删除元件
替换
互换
删除
注意:由于回路方案的组成均是由一段一段的块叠加而成,包括无元件的部分也是由竖 线块构成的,因此所有选择元件的地方均可以选择空的竖线块,这样实际上是可以插入 新的元件,只要被替元件选择空块,替换元件从当前图或图库中选择实际的元件即可。
3.绘制抽屉柜请在“设计状态”下进行,编辑抽屉柜方案请在“编辑状态”下进行。
3.4.2.1 构造方案 构造方案主要用来编辑、
添加抽屉柜方案。 〖基本类型 〗对话框中0
1~08图形为组成抽屉柜的 八个基本类型。每个抽屉柜都 是由一个或多个基本类型构 成。我们通过向抽屉柜数据库 添加基本类型和编辑基本类型 参数来构造抽屉柜方案。绘制 抽屉柜时,每个基本类型插入 一个回路。因此,抽屉柜和抽 屉柜回路的对应关系也就是基本类型和抽屉柜回路的关系。
菜 单 : [ 供 配 电 系 统 ] → [ 回路设置] 功 能:设定回路生成时的回路间距、 母线宽度及是否同时生成定货图表格
执行此命令,出现如左图所示对话框: 〖回 路 间 距 〗设置回路间距值。 〖母 线 宽 度 〗设置回路的母线宽度。
3.3 回路方案设计
菜 单 : [ 供 配 电 系 统 ] → [ 回 路 绘 制 ] 功 能 : 在 系 统 图 中 生 成 各 种 高 低 压 回 路 3.3.1 绘制系统图
[修改设备 ]当将其打勾选中时,回路上的设备可以被替换或删除。选择一个库里面 的设备,再点击回路的任意位置按钮,此设备就被绘制到相应位置上,同时回路的名称
- 15 -
插入点按钮),重新选择绘制点。在绘制过程中,用户可以随时键入 U,或点击回退按钮, 取消上次绘制的回路。 3.3.2 回路库编辑
回路库编辑主要用来对回路库进行备 份、添加新的开关柜、编辑回路位置等。
点击回路方案设计,点击[联库 ]按钮, 进入回路库编辑。
〖索引 〗索引列表显示了回路库的所有 开关柜名称列表,对话框显示开关柜中的回 路图形方案。用户可以对整个索引进行创建、 删除、换名、移动等操作。
用户可以通过[拷贝单元] ,[粘贴单元] 功能,改变回路的位置,或者将某种回路添 加到其他系列中去。
〖改变目录 〗改变回路库所在的目录, 系统默认的路径为 Hlklib。浩辰 CAD 电气 2010 的回路库全部在一个目录下,只要将目 录完全复制就可以备份或恢复回路库。用户可用此功能建立回路库备份及解决网络权限 问题。
3.4 低压抽屉式
此功能模块专门用于绘制抽屉式开关柜的系统图。 3.4.1 抽屉柜设置 菜 单 : [ 供 配 电 系 统 ] → [ 低 压 抽 屉 式 ] → [ 抽 屉 柜 设 置 ] 功 能:对低压抽屉柜的参数进 行设置
执行此命令,出现如右图所示 对话框:
〖带回路方案 〗是否在基本类型中直接加入回路方案。如选择了此项并且“回路方 案”项有值,绘制抽屉柜时直接插入此回路,无须用户选择。
〖编辑 〗选中抽屉柜数据库中一条数据的“类型”选择项,则这条数据的各项值分 别出现在各自的编辑框中,用户可进行内容编辑。 3.4.3 回路编辑 菜 单 : [ 供 配 电 系 统 ] → [ 抵 押 抽 屉 式 ] → [ 回 路 编 辑 ] 功 能 : 替 换 、 互 换 抽 屉 柜 回 路
3.3.3 回路编辑 回路编辑主要用来对回路进行修改设备、增加
新的回路、定义设备型号等工作。点击回路方案设 计,在左下勾选[编辑]选型; 1.编辑修改回路方案:回路库中选择要编辑的回路 方案,单击该回路方案,弹出如右图所示的对话框:
[修改型号 ]当将其打勾选中时,在设备编辑中 可以对设备的型号进行赋值修改;在以后绘制系统 图时,设备的型号可以自动赋值标注。
3.5 设备符号调用
、 菜 单 : [ 供 配 电 系 统 ] → [ 设 备 符 号 调 用 ] 功 能 : 调 用 设 备 符 号
执行此命令后,屏幕提 示:
>*任意布置*=Rybz > 状 态 : 比 例 1.00*100 角度 90.00 >比例 S/角度 A/取消插 入 U/设备插入点<回车结束 >:输入一点后插入所选的设 备符号。 1、键入 S >请输入比例<1.00>: 可直接输入比例数值或拖动大小。 2、键入 A >请输入设备插入角度<90.00>: 可直接输入角度数值或拖动角度。
框四角,改变对话框大小。 用户也可以选择方向菜单,确定回路在图上绘制的方向。 用户绘制回路时,应在左下的选项中,选择“插入”,此时系统在浩辰 CAD 提示栏,
提示: >*请输入回路插入点<回车取上次值>:用户可以任选一点,开始绘制新的回路;或
回车,系统会自动接在上次绘制的最后一个回路后绘出新的回路。 >选插入点 I/绘制回路 S:用户可以直接点取要绘制的回路,也可键入 I(点击选
〖抽屉柜数据库 〗抽屉柜数据库由基本类型数据组成。每个基本类型数据包括类型、 柜高、柜宽、仪表位置、回路方案。
〖仪表起始位置〗X:输入仪表起始位置的 X 值 , Y:输入仪表起始位置的 Y 值,对每一个抽屉柜来说, 绘制仪表的位置差不多是固定的,因此,我们在构造 方案中确定仪表位置。但对于绘制不同的抽屉柜方案, 仪表内容是随回路方案确定的,因此 我们在抽屉柜设置的回路方案附带仪表功能中设置 仪表信息。这是设置仪表信息和仪表位置功能分开的原因。
