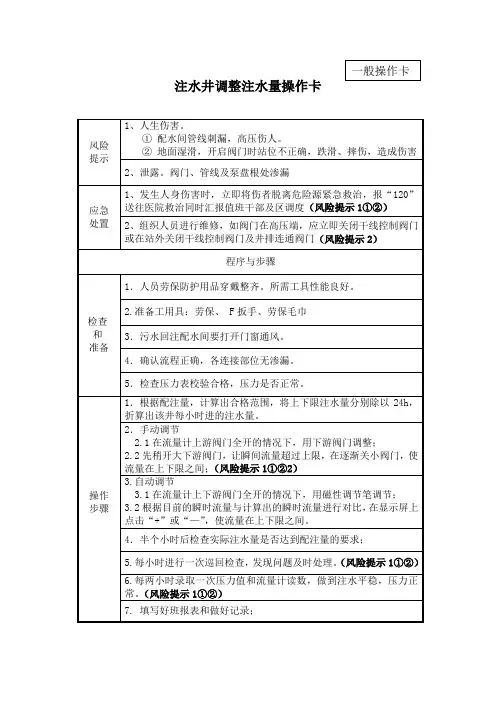

27、注水岗注水井调整注水量(一般操作卡)

27、注水岗注水井调整注水量(一般操作卡)
3. 瞬时流量大于3m3/h时,调剂粗调收柄,瞬时流量小于3m3/h,调节微调手柄;
4.半个小时后检查实际注水量是否达到配注量的要求;
5.每小时进行一次巡回检查,发现问题及时处理。(风险提示1①②)
6.每两小时录取一次压力值和流量计读数,做到注水平稳,压力正常。(风险提示1①②)
7. 填写好班报表和做好记录;
备注
1.实际注水量要控制在配注量的±10%。
2.调整注水量时,压力波动不能超过±0.2mpa。
注水井调整注水量操作卡
风险
提示
1、人生伤害。
1配水间管线刺漏,高压伤人。
2地面湿滑,开启阀门时站位不正确,跌滑、摔伤,造成伤害
2、泄露。阀门、管线及泵盘根处渗漏Fra bibliotek应急处置
1、发生人身伤害时,立即将伤者脱离危险源紧急救治,报“120”送往医院救治同时汇报值班干部及区调度(风险提示1①②)
2、组织人员进行维修,如阀门在高压端,应立即关闭干线控制阀门或在站外关闭干线控制阀门及井排连通阀门(风险提示2)
程序与步骤
检查

准备
1.人员劳保防护用品穿戴整齐。所需工具性能良好。
2.准备工用具:劳保、 F扳手、劳保毛巾
3.污水回注配水间要打开门窗通风。
4.确认流程正确,各连接部位无渗漏。
5.检查压力表校验合格,压力是否正常。
操作
步骤
1.根据配注量,计算出合格范围,将上下限注水量分别除以24h,折算出该井每小时进的注水量。
2.手动调节
2.1在流量计上游阀门全开的情况下,用下游阀门调整;
2.2先稍开大下游阀门,让瞬间流量超过上限,在逐渐关小阀门,使流量在上下限之间;(风险提示1①②2)
3.自动调节

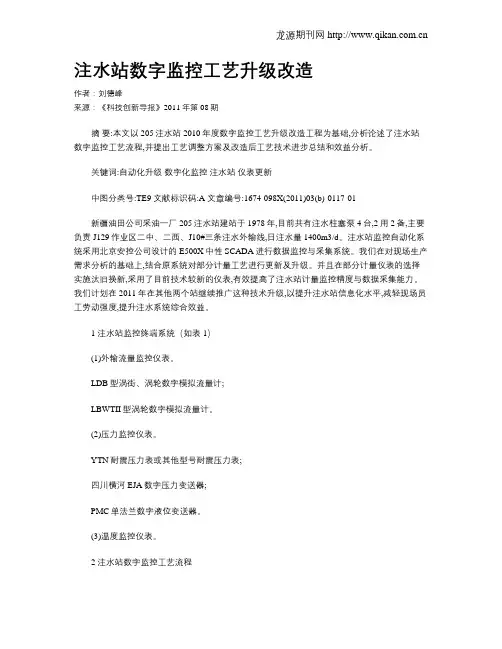

注水站数字监控工艺升级改造

注水站数字监控工艺升级改造

注水站数字监控工艺升级改造作者:刘德峰来源:《科技创新导报》2011年第08期摘要:本文以205注水站2010年度数字监控工艺升级改造工程为基础,分析论述了注水站数字监控工艺流程,并提出工艺调整方案及改造后工艺技术进步总结和效益分析。

关键词:自动化升级数字化监控注水站仪表更新中图分类号:TE9 文献标识码:A 文章编号:1674-098X(2011)03(b)-0117-01新疆油田公司采油一厂205注水站建站于1978年,目前共有注水柱塞泵4台,2用2备,主要负责J129作业区二中、二西、J10#三条注水外输线,日注水量1400m3/d。

注水站监控自动化系统采用北京安控公司设计的E500X中性SCADA进行数据监控与采集系统。

我们在对现场生产需求分析的基础上,结合原系统对部分计量工艺进行更新及升级。

并且在部分计量仪表的选择实施汰旧换新,采用了目前技术较新的仪表,有效提高了注水站计量监控精度与数据采集能力。

我们计划在2011年在其他两个站继续推广这种技术升级,以提升注水站信息化水平,减轻现场员工劳动强度,提升注水系统综合效益。

1 注水站监控终端系统(如表1)(1)外输流量监控仪表。

LDB型涡街、涡轮数字模拟流量计;LBWTII型涡轮数字模拟流量计。

(2)压力监控仪表。

YTN耐震压力表或其他型号耐震压力表;四川横河EJA数字压力变送器;PMC单法兰数字液位变送器。

(3)温度监控仪表。

2 注水站数字监控工艺流程205注水站的信息监控工艺如下图所示。

由图1可以看出,注水站信息化监控与采集工艺主要分为3部分。

在泵机增压之前,系统属于低压系统,对仪表要求低,监控系统工作较为稳定,因此本次工艺升级主要考虑高压系统。

3 外输流量计量工艺分析目前外输计量使用的涡轮或涡街流量计普遍使用多年,测量技术落后。

其不足之处主要有:(1)传感器会造成系统压力损耗。

其测量管内有迎面体或者涡轮,会造成注水系统部分压力损失。

(2)仪表部件容易损坏。

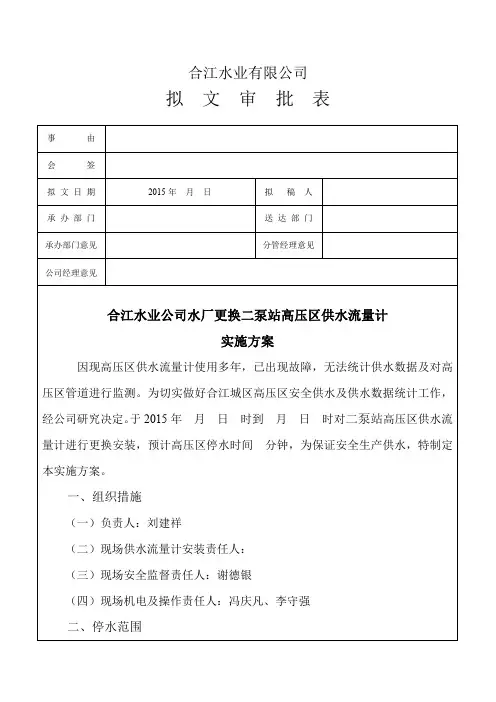

二泵站高压区供水流量计实施方案

二泵站高压区供水流量计实施方案

合江水业有限公司
拟文审批表
事由
会签
拟文日期2015年月日拟稿人
承办部门送达部门
承办部门意见分管经理意见
公司经理意见
合江水业公司水厂更换二泵站高压区供水流量计
实施方案
因现高压区供水流量计使用多年,已出现故障,无法统计供水数据及对高压区管道进行监测。

为切实做好合江城区高压区安全供水及供水数据统计工作,经公司研究决定。

于2015年月日时到月日时对二泵站高压区供水流量计进行更换安装,预计高压区停水时间分钟,为保证安全生产供水,特制定本实施方案。

一、组织措施
(一)负责人:刘建祥
(二)现场供水流量计安装责任人:
(三)现场安全监督责任人:谢德银
(四)现场机电及操作责任人:冯庆凡、李守强
二、停水范围
高压区用户。

三、安装
由二泵站值班人员停止高压区加压机组,由冯庆凡、李守强并关闭高压区所有出水阀门,流量计安装人员对流量计进行安装。

四、安装后供水恢复及保障措施
(一)、由冯庆凡、李守强开启高压区所有出水阀门,二泵站值班人员启动1#加压泵,恢复高压区供水。

(二)、全面检查,作好记录。

泸州兴泸水务(集团)合江水业有限公司
2015年月日。

注水站改造工程施工方案实用版

注水站改造工程施工方案实用版

YF-ED-J4972可按资料类型定义编号注水站改造工程施工方案实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.(示范文稿)二零XX年XX月XX日注水站改造工程施工方案实用版提示:该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密,并有很强可操作性的计划,在进行中紧扣进度,实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改,请根据实际需要调整使用。

一、施工概述由我单位承建的12区伴生气集输及脱硫工程中8区管线改造部分,从三号联合站接引至8-5站内的新建DN150天然气管线,根据施工进度需要,需在三号联办公楼外西南侧的空地处,与三号联至8-3计转站的DN150伴生气管线动火连头,故需进行动火作业。

二、工程目标保证该工程动火作业,安全高质完成。

三、编制、实施HSE计划书应达到的目的:1、依据HSE方针、目标和承诺,在项目开工前,对项目施工的HSE管理进行总体策划,并通过HSE计划书的编制与实施,以确保HSE 目标的实现2、 HSE计划书的适用范围本计划书适用于本动火作业的HSE管理四、施工工序及HSE要求:(一)施工工序1、施工作业面严格控制在划定范围内,清除用火周围易燃物。

2、施工区域内的可燃气体浓度低于安全之下限5%后开始进行动火作业。

3、进入场区人员穿戴防静电工作服,劳保佩带整齐。

4、进入场区设备佩带防火罩。

5、施工现场设安全监护人。

6、具体施工方案:①与采油三厂集输队等相关部门结合,现场进行待连头管线的确认工作。

将三号联至8-3计转站的已建DN150伴生气管线在8-3计转站内放空火炬进行泄压放空。

北二注水站改造工程施工组织设计方案

北二注水站改造工程施工组织设计方案

北二注水站改造工程施工组织设计方案一、工程概况北二注水站改造工程位于XX市XX乡,该工程的主要内容是对现有北二注水站进行改造升级,提升水压,保障供水质量和供水稳定性。

工程包含进深式泵站建设、管网加固、安装流量计等内容,总工期为180天。

二、施工组织(一)总体施工方案1.1 工期安排本工程总工期为180天,施工分为前期准备、绿化改造、泵房改造、管网加固、管道施工、机器设备安装、系统调试及试运行七个阶段,各阶段工期如下:- 前期准备:3天;- 绿化改造:20天;- 进深式泵站改造:30天;- 管网加固:30天;- 管道施工:45天;- 机器设备安装:20天;- 系统调试及试运行:12天。

1.2 现场安排工程现场应按照“场地整洁、安全文明、科学高效”的原则进行布置。

现场应设置办公室、工人生活区、杂物堆放区、维修库房、厕所等设施。

(二)施工工艺2.1 进深式泵站改造进深式泵站改造需要按照以下流程进行:- 拆除原有进深式泵站;- 做好泵站设备基础;- 安装新型、高效能设备;- 填充地面;- 进行设备调试。

2.2 管网加固及管道施工管网加固和管道施工需要按照以下流程进行:- 向管网中注入渗透的化学药品;- 钢管塑性变形分配;- 加固前进行喷涂防腐、防锈;- 管段制作;- 焊接;- 检测。

2.3 机器设备安装及系统调试机器设备安装及系统调试需要按照以下流程进行:- 机器设备进场;- 安装调试系统;- 设备安装;- 调试。

(三)施工人员及安全措施3.1 施工人员施工人员应按照施工规定从事相应工作,施工人员的质量要求合格,经验丰富,符合施工细则要求,并应经过培训。

3.2 安全防护对施工现场进行周边安全警戒线设置,设立安全示警牌,并聘请专业安全员进行指导和监管,做好施工人员的安全教育、安全保障等措施,回收危险废物等。

三、风险控制(一)土方开挖土方开挖应使用大型挖掘机进行,注意挖掘机使用的安全措施,同时防止挖掘机设备与管线碰撞。

注水井流量计维修保养计划

注水井流量计维修保养计划

注水井流量计维修保养计划注水井流量计是用来测量注水井中的流量的一种设备,它在注水井的运营中起着关键作用。

为了确保注水井流量计的正常运行和准确测量,我们需要进行定期的维修保养。

接下来,我将详细介绍注水井流量计的维修保养计划,并按照一定的条理进行说明。

一、定期清洁:注水井流量计在使用过程中会受到污物的侵蚀,因此定期清洁是至关重要的一项工作。

我们建议每3个月进行一次清洁,以保持流量计的准确性。

清洁的具体步骤如下:1.关闭水源和电源,拆卸流量计。

2.用清水和软布擦拭外表面,清除灰尘和污垢。

3.用温水和中性洗涤剂清洁流量计的内部部件,谨慎处理以防损坏。

4.用清水冲洗内部部件,并确保彻底冲洗干净。

5.清洁后,确保所有部件完全干燥,并避免水分进入仪表内部。

二、定期校准:校准是保证注水井流量计准确测量的另一个重要环节。

建议每6个月对流量计进行一次校准,以确保其测量结果的准确性。

校准的具体步骤如下:1.根据流量计的使用说明书,准备好标准流量计和相关工具。

2.关闭水源和电源,拆卸流量计。

3.使用标准流量计生成不同流量的水流,并记录流量计显示结果。

4.将标准流量计的结果与流量计的测量结果进行比较,如果存在较大差异,则需要调整流量计的校准参数。

5.根据流量计的使用说明书,进行校准参数的调整,并进行多次校准以确保准确性。

6.完成校准后,重新安装流量计并进行测试,确保校准的准确性。

三、故障排查和维修:注水井流量计在使用过程中可能会出现各种故障,及时排查和维修是保证流量计正常运行的关键。

以下是一些常见的故障排查和维修方法:1.流量计显示异常:检查电源是否正常,排查电源线是否损坏,检查传感器是否松动或磨损,如有需要,更换传感器。

2.测量结果不准确:检查流量计是否受到异物的影响,如有需要,进行清洁。

3.漏水问题:检查流量计的密封性能是否良好,如有需要,更换密封件。

4.其他故障:根据流量计的使用说明书,按照具体的故障排查方法进行维修。

注水井流量计维修保养计划

注水井流量计维修保养计划

注水井流量计维修保养计划摘要:一、引言二、注水井流量计的重要性三、注水井流量计的维修保养计划1.维修保养周期2.维修保养内容3.维修保养流程四、维修保养中应注意的问题五、结论正文:一、引言注水井流量计是油田开发过程中非常重要的设备之一,它能够有效地测量注水井的流量,为油田的开发和管理提供准确的数据支持。

然而,长时间的使用和复杂的工作环境使得注水井流量计不可避免地会出现故障和损坏,因此,对其进行定期的维修保养是非常必要的。

二、注水井流量计的重要性注水井流量计在油田开发中的重要性不言而喻。

首先,它能够实时测量注水井的流量,为油田的开发提供准确的数据支持。

其次,通过测量注水井的流量,可以有效地控制油田的开发速度和开发程度,防止油田的过早枯竭。

最后,注水井流量计的测量结果也是评价油田开发效果的重要依据。

三、注水井流量计的维修保养计划为了保证注水井流量计的正常运行,必须对其进行定期的维修保养。

维修保养周期一般为一年,维修保养内容主要包括清洁、检查、维修和更换零部件等。

1.维修保养周期:一年。

2.维修保养内容:- 清洁:对流量计的内部进行清洁,去除沉积的杂物和污垢。

- 检查:检查流量计的各个零部件,如轴承、密封圈等,查看是否有损坏或者磨损的情况。

- 维修:对发现的问题进行维修,如更换轴承、密封圈等。

- 更换:对于使用年限过长,无法继续使用的流量计,应进行更换。

3.维修保养流程:- 首先,关闭流量计的电源,拆下流量计的防护罩。

- 然后,清洁流量计的内部,检查各个零部件。

- 如果发现问题,进行相应的维修,如更换轴承、密封圈等。

- 最后,安装好防护罩,开启电源,进行试运行。

四、维修保养中应注意的问题在维修保养过程中,应注意以下几点:1.在拆卸和安装流量计时,应轻拿轻放,防止摔坏。

2.在清洁流量计时,应使用专门的清洗剂,防止对流量计造成腐蚀。

3.在更换零部件时,应选择与原设备匹配的零部件,保证设备的正常运行。

4.在试运行时,应观察流量计的运行情况,如有异常,应立即停机检查。

流量计安装施工方案

流量计安装施工方案

流量计安装施工方案
一、前期准备工作
在进行流量计的安装施工前,需要做好以下准备工作:
1.确定安装位置:根据管道布局及流体流向,选择合适的位置安装流量
计,确保安装位置符合安全、方便维护和使用的要求。

2.准备安装工具:包括螺丝刀、扳手、尺子、水平仪等常用工具,保证
施工过程中能够顺利进行。

3.核对流量计型号:在安装之前,要核对流量计的型号、规格,确保与
工程需求相符,避免安装过程中出现不匹配的情况。

二、安装步骤
1. 管道准备
•确保管道干净无杂质,使用清洁工具清洗管道内部。

•流量计应安装在垂直水平或垂直管道上,避免水平放置,保证测量准确性。

2. 安装流量计
1.使用扳手将流量计固定在预定位置,确保安装牢固。

2.接好电源线和信号线,注意正确接线,确保安装正确。

3.根据流量计说明书调试和设置相关参数。

3. 联通测试
1.开启管道阀门,确保流体通畅。

2.监测流量计读数,确认测量准确性。

3.检查流量计工作状态是否正常,调整必要参数。

三、注意事项
1.电气安装需由专业人员进行,保证电气连接正常可靠。

2.安装过程中应注意安全,穿戴好工作服和安全帽。

3.确保流量计安装稳固,避免受到外部影响导致误差。

4.需要定期维护,保持流量计的正常运行状态。

经过上述步骤,流量计的安装施工工作就可以顺利完成。

在使用过程中,要认真维护,定期检查,确保流量计的准确性和可靠性。

站外配水间、注水井实际操作流程

站外配水间、注水井实际操作流程

站外配水间、注水井常规操作流程教程稳流阀组内常规操作一、稳流阀组正常投运操作1.倒流程:关闭所有汇管支流上流阀门、下流阀门,关闭站内来水阀门、稳流阀组后阀井来水阀门,打开取样阀门泄压待压力表指针归零。

2.冲扫管线:用梅花扳手卸松稳流阀组角式高压过滤器压盖螺帽,取下螺丝,取出过滤网,连接自改高压排污管线至污油池,打开来水高压阀门、稳流阀组后阀井来水高压阀门,关闭取样阀门,通知注水站负责人员起泵加压吹扫管线,出口水质肉眼观察清澈为止。

3.恢复流程:通知注水站停泵泄压,关闭稳流阀组后阀井来水阀门,稳流阀组来水阀门,装好过滤网,给“O”型密封圈涂抹黄油,对角上紧螺丝,缓慢打开来水高压阀门,通知注水站起泵加压看是否渗漏。

4.维护保养:稳流阀组内高压阀门每季度进行一次保养(打黄油:高压阀门阀体侧面有黄油眼),地板管线进行除锈防腐(要求:地板防腐成黑颜色,管线成绿色,阀门阀体、法兰为黑颜色,阀门手轮为红色,流量计不要求油漆防腐为原色)。

冬季要对稳流阀组后来水、出水管线进行填土掩埋保温(要求:厚度为120cm,实用、美观)。

5.挂牌警示:稳流阀组内所有阀门应悬挂开、关指示牌,注水井操作规程、稳流阀组操作规程,稳流阀组门悬挂高压危险警示牌等。

6.标示工艺流程:逐个对注水管线用箭头进行标示来水、出水方向。

二、流量计更换电池、叶轮、传感器操作1.准备工作:准备工具、用具、劳保用具。

2.检查工作:①检查电气设备外壳是否带电,电源线完好无老化、破损;②确认压力表校验合格、压力正常;③确认流程正确,注水仪进口、出口闸门开启、放空阀阀门关闭,各连接部位无渗漏检。

3.操作步骤:(1)、记录流量、压力表相关数据;(2)、接通电源液晶无显示:①液晶板不显示,检查电线是否牢固,无问题则液晶板坏,切断电源,更换液晶板,在通电验证完好;②更换电池:切断电源液晶板无显示、卸下压盖,更换电池,上紧压盖显示正常。

(3)、液晶板有显示、无流量:①切断电源,关闭下流阀,开大上流阀,缓慢开放空阀不出水:按操作规程卸下微调凸轮压盖,用内六棱将凸轮对正,放空出水,确认流量表仍无流量显示,关闭放空闸门;②关闭上流阀门,打开放空阀,排净管内液体;③侧身打开表叶轮压盖,取出叶轮,判断是否需更换叶轮;④把传感器放入要安装叶轮内,气吹使叶轮高速旋转,看液晶板有流量显示,将叶轮对正放入叶轮槽内,上紧压盖。

更换安装流量计操作规程

更换安装流量计操作规程

更换安装流量计操作规程一、准备工作1.穿戴好劳保用品。

2.准备工具、用具、材料。

校对好的流量计一块,300mm活动扳手2把,F扳手一把,200mm螺丝刀1把,钢丝刷1把,三角刮刀1把,划规1把,300mm钢直尺1把,剪刀1把,10mm石棉板一张,润滑脂(黄油)一袋,棉纱、毛毡2张,放空桶一个,笔一只,纸一张。

二、操作步骤(一)倒流程,放空:1. 打开流量计的旁通阀门。

2. 关闭流量计的进、出口阀门。

3.打开放空阀和排污阀,放掉管线内的残余流体泄压。

(二)记流量计底数4.把流量计底数记在纸上。

(三)拆卸流量计5.正确使用扳手拆卸螺栓,检查保养并摆放整齐。

6.拆下流量计放在毛毡上。

(四)安装流量计7.清理法兰,量尺寸,剪垫子,抹黄油,安装垫子。

8.按要求摆放流量计。

9.对角紧固螺栓,安装流量计。

(五)倒流程试压10.关放空阀,倒回原来生产流程。

11.依次开流量计的出口阀门、进口阀门,关旁通阀门,试压。

(六)清理现场12.清理现场,收回工具。

三、操作要点详解(一)各种工具的正确使用1.F扳手使用时开口方向正确,防止掉落伤人。

2.按要求使用活动扳手上卸螺栓。

3.要求使用钢直尺,读数准确。

(二)倒流程顺序1.拆卸流量计前:1)打开旁通,2)关流量计进口阀,3)关流量计出口阀。

2.安装好流量计试压前:1)关闭放空阀,2)开流量计出口阀,3)开流量计进口阀,4)关闭旁通阀。

(三)制作法兰垫片1.用钢直尺量出流量计连接法兰密封面的内、外圆直径,计算出半径,如图2(a)所示。

2.在石棉板上确定圆心,用划规分别在石棉板上划出法兰垫片内外圆和长约5cm的操作手柄,如图2(b)所示。

3.用剪刀剪出法兰垫片,并剪出操作手柄,如图2(c)所示。

1-法兰片;2-钢直尺;3-划规;4-石棉垫片;5-弯剪子;6-法兰垫片手柄(四)拆卸流量计1.拆卸流量计两侧法兰紧固螺栓时,先拆法兰下螺栓,再拆上螺栓。

2.用撬杠对称撬动流量计两侧法兰间隙,使流量计主体与两侧法兰活动,移开流量计主体,放在毛毡上。

注水井流量计维修保养计划

注水井流量计维修保养计划

注水井流量计维修保养计划1. 引言注水井流量计是用于测量注水井中流过的液体的仪器设备。

为了保证注水井的正常运行,需要对流量计进行定期的维修和保养。

本文将详细介绍注水井流量计的维修保养计划,包括维修保养的目的、周期、具体步骤以及注意事项等内容。

2. 维修保养目的注水井流量计的维修保养目的是确保流量计的准确度和可靠性,避免因流量计故障而影响注水井的正常运行。

通过定期的维修保养,可以及时发现和解决流量计的故障问题,保证注水井的稳定运行。

3. 维修保养周期注水井流量计的维修保养周期应根据实际情况进行制定。

一般来说,可以按照以下周期进行维修保养:•日常巡检:每天对流量计进行简单的巡检,检查是否有异常现象或故障提示。

•定期维护:每月对流量计进行一次维护,包括清洁、校准和更换易损件等。

•年度大修:每年对流量计进行一次全面检修,包括拆解、清洗、更换密封件和检查传感器等。

需要注意的是,维修保养周期应根据实际情况进行调整,特殊情况下可以进行临时维修保养。

4. 维修保养步骤4.1 日常巡检日常巡检是对流量计进行简单的检查,以及记录和处理异常情况。

具体步骤如下:1.检查流量计的外观,确认是否有明显损坏或松动的部件。

2.检查流量计的连接管道是否有泄漏现象。

3.检查流量计的显示是否正常,确认是否有异常数值。

4.检查流量计的电源和信号线连接是否正常。

5.记录巡检结果,并及时处理异常情况。

4.2 定期维护定期维护是对流量计进行全面的清洁、校准和更换易损件等工作。

具体步骤如下:1.关闭流量计的电源和进水阀门,确保安全。

2.拆卸流量计的外壳,清洁流量计的各个部件,包括传感器、显示屏和控制面板等。

3.校准流量计的读数,使用专业的校准工具进行校准。

4.检查流量计的密封件和连接件,如有损坏或老化,及时更换。

5.重新安装流量计的外壳,确保连接稳固。

6.打开流量计的电源和进水阀门,进行功能测试,确认正常后恢复使用。

4.3 年度大修年度大修是对流量计进行全面检修和维护,以确保其长期稳定运行。

流量计安装施工方案

流量计安装施工方案

流量计安装施工方案一、前期准备1.根据设备的相关要求,选择合适的流量计型号和规格,并核对设备的数量。

3.提前与现场相关部门(如生产部门、设备维护部门)沟通,确定施工时间和现场布置方案。

4.在施工前,需要对现场进行检查和评估,确保现场环境符合设备的要求,如管道清洁、安全设施完善等。

5.分配施工人员,并进行必要的培训,确保施工人员熟悉流量计的安装步骤和注意事项。

二、施工准备1.按照设备的要求,准备合适的安装工具,如扳手、橡胶垫片、螺丝刀等。

2.对流量计进行初步检查,确保设备完好无损。

3.确认现场的供电和地线情况,并对设备的电缆进行检查。

4.准备适当数量的安装辅助材料,如密封胶、螺栓等。

三、现场施工1.将流量计放置在安装位置,并使用水平仪进行校准。

2.接好电源线,并进行绝缘处理,确保安全可靠。

3.根据流量计的要求,进行管道的切割和连接。

4.使用适当的工具和方法,将流量计与管道连接,确保连接紧固且无漏水。

5.安装好流量计后,对设备进行功能测试,确认设备能够正常工作。

6.完善设备的连接,如电缆的固定和绝缘,确保设备长期稳定运行。

7.进行仪表调零和校准,确保流量计的测量准确。

四、施工验收和后期维护1.对安装工作进行验收,确认流量计安装符合要求。

2.清理现场,对施工过程中产生的垃圾和杂物进行清理。

3.填写施工记录和维修记录,记录施工过程和设备的维护情况。

4.开展设备的定期维护和检查工作,确保设备的长期稳定运行。

5.若设备出现故障或异常情况,及时进行维修和处理,确保设备正常运行。

以上是流量计安装施工方案的详细步骤,通过合理的前期准备、准确的施工工艺和严格的验收标准,可以确保流量计安装工作的质量和效果。

在施工过程中要注重安全,严格遵守相关的施工规范和操作规程,确保施工人员的安全和设备的稳定运行。

蒸汽管道流量计更换施工方案及流程

蒸汽管道流量计更换施工方案及流程

蒸汽管道流量计更换施工方案及流程
1.施工前准备:
确定更换流量计的原因和计划,例如老化、故障或维护。

检查更换流量计的技术参数和要求,确保新流量计与原有系统兼容。

准备必要的工具和设备,如扳手、密封材料等。

2.施工流程:
关闭蒸汽管道的阀门,确保管道内无蒸汽流动。

使用适当的工具,拆卸原有的流量计,并将其取下。

清洁管道两端的接口,并检查密封面是否完好。

安装新的流量计,并确保连接紧固。

使用适当的工具,将新流量计与管道连接,确保连接紧密。

检查连接处是否有泄漏,并进行必要的修复。

打开蒸汽管道的阀门,允许蒸汽流动。

监测新流量计的工作状态,确保其正常运行。

进行必要的调试和校准,以确保流量计的准确性和稳定性。

3.施工后处理:
清理施工现场,确保没有遗留的材料和工具。

记录更换流量计的相关信息,包括日期、原因和新流量计的型号等。

将原有的流量计进行妥善处理,如退役或回收利用。

水厂更换流量计调度方案

水厂更换流量计调度方案

更换流量计调度方案
**水厂进厂总流量计已坏多时,计划近期(某日0:00~4:00)进行更换。

为了保证在更换流量计期间安全供水,特制定本方案。

1、计划更换前一天通知水厂自控室值班人员,应全天候保持
清水池高水位。

2、0:00开始保留4眼靠近分水厂、大出水量的水源井(如:9、
10、11、15号井)运行,其它水源井按照《水源井调度方
案》依次停止。

3、分水厂调整“设定流量”为800m3/h,并时刻关注进厂水
压。

水厂根据实际供水量需要调整配水泵运行。

4、水厂需停止加氯泵、在线仪表退出运行。

5、通知维修人员**关闭进水总截门。

6、应急预案:如遇特殊情况,分水厂配水泵自动停止。

应立
即手动工频启动分水厂2#配水泵,然后停止15#水源井,
以免输水管道压力过大,造成安全事故。

7、流量计更换完毕,维修人员打开进水总截门,通知水厂自
控室值班人员陆续启动水源井,恢复正常供水调度。

8、更换流量计负责人:***(电话:139*****)。

9、更换流量计期间,如遇其他异常情况,自控室值班人员应
当立即报告相关领导。

***公司水厂
二〇一八年十二月五日。

水井自控流量仪的安装与维护

水井自控流量仪的安装与维护

水井自控流量仪的安装与维护摘要:近些年,我国的油田信息化发展非常的快速,数字化、信息化也在不断的加入到油田的生产运行当中。

大庆油田也在建立智能数字化的油田过程中对油气水井智能化技术的研究和应用,实现了油井远程计量、水井自动控制、气井生产数据实时监测的管理,实现了RTU、仪表等物联设备的通讯协议互联互通,实现了油气水井的监管控一体化管理。

大大提高了油田产量、降低了员工的工作强度。

使油田变为有特色智能化管理的油田。

关键词:水井自动控制;通讯协议;智能化引言大庆油田位于黑龙江省中西部,以前注水井都靠人工调节方式来控制井口的注水量。

由于井口分布广散,环境复杂,难以保证一线生产设备时刻的正常运转和数据的有效收集,给操作人员带来了极大的不便。

在实施井口自动化后,通过对注水井口注水量的控制,来达到按计划注水,准确精准注水,通过井口自动化设备采集注水井相关数据,实现了井口远程控制,精准注水。

从而大大节约人力物力。

1工艺原理水井流量自控工艺将流量计、控制阀、调节器集于一体,实现闭环控制系统,特别适用于油田的高压注水。

其主要原理为:当被测介质流过自控仪时冲击叶轮旋转,在一定流量范围内叶轮转速与流量成正比;叶轮的转动使叶片依次接近处于壳体上的传感器,使通过线圈的磁通量发生变换而产生与流量成正比的脉冲信号,此信号经过数据处理后分别显示出累计流量和瞬时流量值。

使用时,用户通过按键设定流量值,控制器把瞬时流量值和设定值进行比较。

若该差值大于规定的范围,控制器就会发出指令,驱动电机正旋或反旋调节阀门,使瞬时流量接近或等于设定值,保持注水排量的稳定。

2主要技术优势2.1该系统是集流量计、流量电动调节阀、控制器和变送显示器一体化的油田高压注水自控装置,既可自动也可手动,提高了抗干扰能力,保障了断电情况下的正常工作运行。

2.2操作安全可靠,操作部分是24V低压电源,同时二次信号是4-20mA标准信号(也可以配脉冲,标准485接口等)。

采油厂注水井计量管理办法

采油厂注水井计量管理办法

延长油田股份有限公司xx采油厂注水井计量管理办法第一章总则第一条注够水、注好水是油田稳产的基础,注水井计量是精细注水管理的最基本保证,为了加强采油厂注水站(注水井)计量管理工作,不断提高科学管理水平,夯实油田注水开发基础,保证注水井站正常生产,特制定本办法。

第二章适用范围及管理职责第二条本办法适用于杏子川采油厂所有注水井、站。

第三条全厂各采油队、联合站负责保证注水计量设备完好,运行正常。

第三章计量管理内容第四条注水井注入量按采油厂每月核发的《注水井配注公报》执行。

注水井资料录取严格按采油厂《注水井站资料录取的要求和内容》执行。

第五条注水井、站各类计量仪表配备齐全,运转正常。

全井注水量,每天结算一次,其值保留小数点后一位。

注水量严格控制在规定范围内,不得随意停井,要根据配注及时调整注水排量,做到操作平稳,均匀注水。

使用智能精控注水仪的,要保证流量计24小时通电,自动调节,注水量的瞬时流量上下误差保持在0.2 m3/h以内,并按时录取资料、填写报表,填写数据不得出现假、错、漏现象。

第六条正常注水井每天有仪表记录注水压力、注水量。

单井注水量每四小时录取一次。

水表发生故障必须记录水表底数,计算水表故障前注水量。

全井日注水量不得超过波动范围:日配注量≥10m3,波动为±10%,5≤日配注量<10m3,波动为±15%,日配注量<5m3,波动小于1m3;全站月注水量波动控制在±5%以内,单井配注合格率达到90%以上。

第七条站内由一趟管线带多口注水井的注水量录取办法。

安装数字化井口的注水井以注水井井口数字化流量计读数为准;安装恒流配水器的注水井以恒流配水器水嘴标定的配水量为准,但必须保证站内总表注水量满足各单井配注量;安装微型配注仪的注水井以微型配注仪流量计读数为准,但必须保证站内总表注水量满足各单井配注量。

(注:因存在水头损失等因素,要求站内总表水量必须充足供应,供水量应略大于站外单井配注量,以保证单井注水量来水充足。

流量计改造施工方案

流量计改造施工方案

流量计改造施工方案(总26页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--英威达X8X9流量计改造施工方案1.工程概述X8/X9是英威达2006年开始运行的生产线,根据生产的要求,需要公用工程管道上增加流量传感器。

由于不能影响生产的正常操作,所以在整个施工过程中只能采取分段、分部来完成此工作。

即事先完成相关的配套工作,如流量传感器的安装、电缆的敷设、脚手架搭设,等到有计划的停车时再进行孔板等相关仪表的“碰头”安装。

2.编制依据流量计改造施工方案编制依据如下:工业自动化仪表工程施工及验收规范《GBJ93-86》英威达提供的相关图纸各仪表安装的技术要求建筑施工扣件式钢管脚手架技术安全规范《JGJ 130-2001》和经过英威达相关部门人员验收挂牌才可以使用。

3.流量计位号和相关区域X8X9的流量计改造主要涉及到公用工程以下部分的管线:氮气、蒸汽、冷凝水和补水,其位号和安装位置如下:序号仪表位号安装位置控制柜位置/区域1u15940FT x8 condensate(聚合三楼)A1512232/X82u25940FT x9 condensate(聚合三楼)A1512232/X93u15028FT FSU steam(x8纺丝过道外)A1512230/X84u15026FT X8 steam(聚合门外)A1512230/X85u15943FT Nitrogen总管(回收塔西侧)A1512232/X8,X96u25944FT Nitrogen X8(聚合门外)A1512232/X97u15944FT Nitrogen X9(聚合门外)A1512232/X88u15941FT S/R condensate(回收塔)A1512232/X8,X99u15764FT DW(冷却塔)A1517424/X810u15790FT PA总管A1523864/X811u11129FT S/ steam(回收塔闪蒸罐)A1536816/X8,X912u11126FT MDI steam(冷却塔西侧)B1512230/X813u16130FT锅炉补水(锅炉房北门外)A5003777/X814u25007FT X8 chiller water (聚合门外)A1512229/X815U15007FT X9 chiller water (聚合门外)A1512229/X916u25026FT X9 steam(聚合门外)B1512230/X917u16125FT锅炉除氧器(锅炉房)E5005966/X84.主、辅材(施工工具)和施工机具、用具说明这次流量计改造项目的主材(孔板流量计、涡街流量计、仪表电缆、导压管、导压管配件和阀门)由英威达提供,我方提供(流量计所需的配套法兰、紧固(固定)件、金属缠绕垫、导压管和线管固定支架、监视器支架、铝线管和防爆软管和防爆盒,临时管道夹具,在u11126FT安装的区域要先增加管道支架)这次流量计改造的项目涉及的施工工具和辅助工具主要有:1、氩弧焊机(380V\14KW)2套:含亚气瓶,氩气表,焊接面罩,气管、焊线、焊枪2、气割工具1套:含氧气瓶、乙炔瓶、氧气表、乙炔表、防回火阀、气管、3#割枪。

流量计安装施工技术方案

流量计安装施工技术方案

江门站流量计改造(更换)施工技术方案编码:FCC-MM—2017/方案—038一级√二级三级江门站流量计改造(更换)施工技术方案编制:审核:批准:中石化第四建设有限公司广东工程项目部二○一七年十月十八日目录1编制依据 (3)2工程概述 (3)3施工组织机构 (5)3.1主要管理人员 (5)3.2施工人员计划表 (5)3.3组织机构 (5)4施工条件及影响 (6)5施工工序和作业时间计划 (6)5.1施工工序 (6)5.2作业时间计划 (6)6施工步骤和质量控制措施 (6)6。

1准备工作 (6)6。

2碰头施工 (7)6。

3管道、管件、喷砂除锈防腐 (7)6。

4管道管件预制 (8)6。

5管道安装 (9)6。

6阀门安装 (10)6。

7质量流量计安装 (10)6.8仪表(可燃气体探测器,压力变送器)安装 (10)6。

9电缆敷设与防雷接地安装 (11)6。

10设备调试 (12)7附图 (12)7。

1工艺流程图(虚线为原有部分) (12)7.2施工现场平面图以及机具分布图 (13)8主要施工机具 (13)9施工安全管理措施和应急方案: (13)9。

1施工前准备: (14)9.2落实好现场安全措施 (14)9。

3应急预案 (14)9。

4事故现场保护、事故报告 (15)9。

5安全承诺 (16)重大危险因素清单 (17)岗位危害辩识与风险评价表 (18)1编制依据(1)华南分公司《直接作业安全管理实施细则》(石化销售华南安[2017]313号);(2)《工业金属管道工程施工规范》(GB50235-2010);(3)《现场设备、工业管道焊接工程施工规范》(GB50236-2011);(4)《机械设备安装工程施工及验收规范》(GB50231—2009);(5)《爆炸和火灾危险环境电气装置施工及施工规范》(GB50257—2014);(6)《建设工程施工现场供用电安全规范》(GB50194—2014);(7)《电气装置安装工程电缆线路施工及验收规范》(GB50168—2006);(8)《电气装置安装工程接地装置施工及验收规范》(GB50169—2016);(9)《工业自动化仪表工程施工及验收规范》(GB50093-2013);(10)《质量保证手册》及体系文件;(11)《石油天然气站内工艺管道规程施工规范》(GB50540—2009);(12)《流体输送用无缝钢管》(GB/T8163—2008);(13)《石油化工有毒、可燃介质管道工程施工及验收规范》(SH 3501-2011);(14)《阀门检验与安装规范》(SY/T4102-2013).2工程概述江门输油站隶属于中国石化销售有限公司华南分公司茂名输油管理处,站场来油包括自鹤山分输泵站来油、自顺德站来油,站场输油包括输送至高明分输泵站、输送至顺德站。

进水流量计改造方案

进水流量计改造方案

筠连县污水处理厂(A 区)进水流量计技改方案一、具体问题:由于进水口设计问题,导致进水流量计显示出现数据几乎没有波动的情况。

二、技改方法:更改进水流量计位置,将其原来进水位置更改到污水提升泵后,细格栅前(污水提升泵与细格栅中间)。

三、设计指标:1 、进水流量计安装符合国家规定要求。

2、进水流量计显示结果与出水流量计显示结果有逻辑关系。

3、进水流量计显示结果误差≤ 1%。

针对此问题技改方法,筠连县污水处理厂( A 区)提出技改方案。

四、技改方案管道平面图管道编号尺寸①DN200②DN200③DN200④DN200管道侧面图④传力接头水流方向细格栅水流方向提升泵技改方法:技改主要内容是将进水流量计位置从原来进水位置更改到污水提升泵后,细格栅前(污水提升泵与细格栅中间)。

提升泵与细格栅之间共有4 根管道,每根管道直径200mm,日常污水运行过程中一般使用其中两根管道(提升泵一备一用二变频),偶尔在进水流量较大情况下,可使用三根管道。

每根管道的提升泵Q=120m3/h 。

根据筠连县污水处理厂实际情况,将进水流量计安装图示提升泵与细格栅之间的水平管道上,对进水流量进行监测。

进水流量计采用分体式电磁流量计。

具体措施:1、进水流量计要求电磁流量计安装进水端直管段不小于5DN,出水端直管段不小于10DN。

2、现施工管道段总长度、直径,按照进水流量计安装要求,进水流量计所在直管段长度不小于3m,由此可见进水流量计安装在此水平管道上符合国家规定要求。

3、在离提升泵处弯头后直管道为处安装电磁流量计,每根管道各装一个。

可行性分析1 、安装计算进水端直管段= ≥ 5DN=5×=1m进水流量计与传力接头总长度=出水端直管段= ≥ 10DN=10×=2m由计算可知,施工方案符合安装要求2、误差计算电磁流量计(DN200,PN=)的测量误差小于等于%。

因为筠连县污水处理厂使用其中2 根管道,因此,测量误差小于等于1% 符合国家规定的进水流量测量误差要求由上分析可得,此方案可行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

井楼油田
注水站更换注水流量计施工方案
编制:宋增亮
初审:
审核:
批准:
第二采油厂采油一队
2012-3-13
一、施工目的
安装新型智能型注水流量计,实现楼八区注水平稳、精确计量。

二、施工依据
目前八区1号注水站共16口注水井,用联合站来水通过站内两组配水阀组进行注水,一套阀组已安装智能调控流量计,实现精确注水。

还有8口井未安装。

由于调水手动操作,加上设备老化,难以达到平稳、精确注水,需要更换为新型智能注水流量计。

三、施工步骤
1、停止注水,卸压,割掉原注水阀门和原注水流量计。

2、连接新闸门,连接并安装新流量计。

3、连接配套电力设施。

三、施工工作量
1、配水间东边阀组停止注水,卸压完毕;割掉原注水阀门5套和原注水流量计5台,连接新注水阀门5套(型号::KY21/65,DN65 PN21MPa)。

(施工队负责)
2、连接并安装新流量计5台,流量计通过法兰连接,新流量计前后用无缝钢管20# GB/T8163-1999 Ø25×6连接,其中上部长100mm,下部长150mm,两根短管变径与原Ø60管线焊接,累计用Ø25×6管线3米,Ø60变Ø25大小头10个,新装管线外刷防锈漆两遍后,再刷绿色调和漆两遍。

(流量计及法兰、法兰螺丝井楼油矿提供,其余材料施工队提供)
3、连接配套电力设施,电压220v;新安装8组式空气开关箱1套,铺设并连接控制电源至8台(预留3台使用5台)新流量计处,电缆规格:3*1.5*30米。

4、预制10个固定电缆盒的卡子和电缆盒(长11.0米×宽0.1米×高0.06米),并将电缆盒固定在卡子内。

5、在流量计上部20cm左右处架设控制电缆盒,接线端连接至8组开关箱处,控制电缆地面部分加Ф60电缆护管1米。

四、所需材料
1、注水流量计5台(含法兰);(采油队供)
2、Ø25×6管线3米,Ø60变Ø25大小头10个;(施工方供)
3、安装8组式空气开关箱1套,电缆(型号:3*1.5)共30米;(施工方供);
4、预制7个固定电缆盒的卡子,电缆盒长8.0米×宽0.1米×高0.06米;
(施工方供)
5、Ф60电缆护管1米。

(施工方供)
6、新注水闸阀型号:KY21/65,DN65 PN21MPa共5个。

(采油队供)
五、注意事项
1、管线内不能有焊渣、毛刺,管线待试压合格和吹扫完毕后,方可交
采油队使用;
2、施工队先进行管线焊接工作,焊接完毕需进行吹扫,在确定管线内
无焊渣和毛刺时,再连接注水流量计,防止焊渣损坏流量计;
3、流程要规范合理;
4、管线焊接采用V型坡口;
5、施工后站内卫生需打扫干净;
6、按照相关规定,施工队伍办理相应票证和做好现场监护工作。

7、现场施工人员服从采油队管理。

8、按照有关规范进行施工,新安装设备经使用合格后方可投运。

六、危害识别及对策
1、站内动火,发生火灾事故;对策:现场清理彻底、及时检测动火点可燃气体、现场配备8Kg灭火器两只。

2、试压时,管线刺漏伤人;对策:缓慢升温升压、人员不靠近观察。

七、附施工流程图。
