红外热像仪用于管道检测
管道检测方案
管道检测方案引言：管道是许多工业系统和设备的核心组成部分，包括供水、供气、供油、废水处理等。
为了确保管道系统的正常运行和安全性，管道的定期检测是必不可少的。
本文将介绍一种常见的管道检测方案，以帮助工程师和技术人员了解如何有效地检测管道问题。
一、检测前准备工作在进行管道检测之前，需要进行一些准备工作以确保检测的顺利进行。
首先，确定需要检测的管道类型和规格，包括管道的材质、直径和长度等信息。
其次，确定检测的目的和要求，例如检测管道的泄漏、堵塞或腐蚀等问题。
最后，选择合适的检测方法和设备，以满足检测的要求。
二、非破坏性检测方法1. 声波检测声波检测是一种常用的非破坏性检测方法，通过对管道内的声波进行分析，可以判断管道是否存在漏水或堵塞等问题。
该方法适用于各种材质的管道，并且具有高效、准确的特点。
2. 磁粉检测磁粉检测是一种适用于铁质管道的检测方法，通过在管道表面涂上磁粉，利用磁粉在管道表面形成的磁场变化来判断管道是否存在裂纹或腐蚀等问题。
该方法简单易行，对管道造成的影响较小。
3. 红外热像仪检测红外热像仪检测是一种利用红外热辐射来检测管道问题的方法。
通过测量管道表面的温度分布，可以判断管道是否存在漏水、堵塞或冷却不良等问题。
该方法具有高效、快速的特点，并且不会对管道造成任何损害。
4. 压力测试压力测试是一种常见的管道检测方法，通过向管道中加压，并观察压力变化来判断管道是否存在泄漏或漏气等问题。
该方法适用于各种类型的管道，并且可以检测到较小的问题。
三、检测后处理工作完成管道检测后，还需要进行一些后处理工作以分析和处理检测结果。
首先，对检测数据进行整理和记录，包括问题的位置、严重程度和处理措施等信息。
其次，对管道问题进行修复或更换。
最后，进行再次检测以确保问题已解决。
四、常见问题及解决方案1. 漏水问题：如果发现管道存在漏水问题，可以采取堵漏的方法进行修复，例如使用胶带或密封材料进行密封。
2. 腐蚀问题：对于管道的腐蚀问题，可以采取防腐措施，例如在管道表面涂上防腐漆或进行防腐涂层的修复。
红外热成像仪在管道检测方面的应用
红外热成像技术用于管道检测管道是生产的重要设备，利用热像仪检测管道堵塞、减薄、腐蚀、渗漏等故障，从而避免对环境及人员造成伤害；也可以使用热像仪对管道的保温进行检测和评估，从而减少能耗，达到节能效果。
红外热像仪在检测管道中的应用对管道进行温度检测一般有以下应用：1 管道堵塞，由于堵塞部位和其他部位热容量不同导致温差，这些温差传递到管线外壳，就可以使用红外热像仪在管道外部拍摄到故障。
2 管道内壁受磨损或是腐蚀导致减薄，其温度会比正常部位温度偏高，从而可以检测出故障。
3 管道由于局部温度波动较大导致材料热疲劳造成裂纹、泄漏，故障处会渗漏管道内介质，如果管道内介质为低温介质（如氨气）或是高温介质时，管道渗漏介质与管道外壁温差不同，可使用红外热像仪拍摄到故障。
4 管道保温脱落，其脱落处温度偏大，可在热像图中清晰显示。
热像仪还可检测出管道温度，作为保温是否达到规定效果的判断依据。
5 换热器炉管堵塞或是内漏，导致换热效率降低，影响正常生产和造成能源浪费，可以使用热像仪检查出故障。
6 加热炉或是反应器炉管在高温高压和腐蚀性强的环境下工作，会造成热斑、龟裂、渗碳、氧化、热裂、减薄等，严重影响其使用寿命。
利用谱盟光电红外热像仪通过窥视孔对炉内炉管测试，可得到故障的热图像，为维修炉管的实施方案提供依据。
典型客户：石化行业：衢州巨化、独山子石化、扬子石化－巴斯夫等制药行业：强生制药等冶金行业：武汉钢铁公司、马鞍山钢铁公司、鞍山钢铁公司等红外热像仪的优点1 管线的积炭、减薄、裂纹；换热器、反应器等设备炉管内漏、堵塞等故障往往肉眼无法发现，热像仪可以检测出细微的温度变化，在此基础上，我们可迅速判断出故障。
2 FLIR已申请专利的画中画及MSX多波段动态成像技术除了拍摄红外图像外，还同时捕获一幅数字照片，将其融合在一起，有助于识别和定位故障，从而能够在第一时间正确的修复故障。
3 谱盟光电FLIR T400系列热像仪配备了功能强大的软件，用于存储和分析热图像并生成专业报告。
管道泄漏检测技术
管道泄漏检测技术在现代工业生产中，管道泄漏一直是一个重要的安全隐患。
泄漏不仅造成材料和能源的浪费，还会对环境和人们的健康造成危害。
因此，开发出可靠且高效的管道泄漏检测技术至关重要。
本文将介绍一些常见的管道泄漏检测技术，并讨论它们的优缺点和适用范围。
一、压力监测技术压力监测技术是一种常见且有效的管道泄漏检测方法。
该方法通过在管道上布置压力传感器，实时监测管道中的压力变化。
当管道发生泄漏时，泄漏处的压力会发生明显的变化，从而可以及时发现并采取措施。
优点：1. 实时监测：压力监测技术可以实时监测管道的压力变化，及时发现泄漏。
2. 准确性高：该技术通过压力传感器对泄漏情况进行检测，准确度较高。
缺点：1. 信号干扰：外界因素（如温度变化、震动等）可能会对压力传感器的信号进行干扰，导致误判。
2. 仅适用于封闭系统：压力监测技术主要适用于封闭系统，对于部分开放系统的检测效果欠佳。
二、红外热成像技术红外热成像技术是一种利用红外热像仪对管道进行检测的方法。
该技术通过检测管道表面的温度变化来判断管道是否存在泄漏。
优点：1. 非接触性检测：红外热成像技术可以在不接触管道表面的情况下，对管道进行检测，减少了对管道的干扰。
2. 高效性：红外热成像技术可以实时监测多个点，快速发现泄漏点。
缺点：1. 受环境影响：该技术对环境的温度变化敏感，环境温度变化大时，可能会对泄漏检测结果产生一定的误差。
2. 定位不准确：红外热成像技术可以检测到管道的温度异常，但无法确定具体泄漏位置。
三、声发射检测技术声发射检测技术是一种利用传感器对管道进行声音检测的方法。
该技术通过检测泄漏时产生的声音，判断管道是否存在泄漏。
优点：1. 高灵敏度：声发射检测技术可以非常敏锐地检测到微小的泄漏声音，对于小型管道的检测效果较好。
2. 定位准确：该技术可以通过检测声音的传播时间和强度，准确定位泄漏点的位置。
缺点：1. 受噪声干扰：声发射检测技术对环境中的其他声音比较敏感，可能会受到噪声的干扰而产生误判。
管道防腐蚀中常用的检测工具及仪器
管道防腐蚀中常用的检测工具及仪器在管道防腐蚀中，常用的检测工具及仪器主要有以下几种：1. 电化学腐蚀检测仪器：电化学腐蚀检测仪器是用来测量金属材料腐蚀速率和腐蚀电流的工具。
其中最为常用的是电位探头，它可以放在管道上进行实时测量，并通过转换器将所测得的电位值转换为腐蚀速率。
此外，还有电化学偏移透射仪、电流腐蚀计等检测仪器。
2. 超声波检测仪器：超声波检测仪器主要用于检测管道的腐蚀厚度和裂纹等情况。
常用的仪器包括超声波测厚仪、超声波探伤仪等。
通过将超声波传入管道内部，通过接收超声波反射回来的信号来判断管道的腐蚀程度。
3. X射线检测仪器：X射线检测仪器主要用于检测管道内壁的腐蚀情况和裂纹等缺陷。
常用的仪器主要有X射线探测仪、X射线衍射仪等。
通过向管道发射X射线，并通过探测器接收反射和散射回来的X射线来进行检测。
4. 磁粉检测仪器：磁粉检测仪器主要用于检测管道表面和内部的裂纹和缺陷等情况。
常用的仪器有磁粉检测仪、磁力线检测仪等。
通过在管道表面涂覆磁粉，然后在磁场作用下观察磁粉的分布情况，通过磁粉的聚集和漏磁来确定管道是否存在缺陷。
5. 红外热像仪：红外热像仪是一种通过接收物体发射的红外辐射来测量温度的仪器。
在管道防腐蚀中，红外热像仪可以用来检测管道表面的温度分布，以判断管道是否存在腐蚀或漏热情况。
6. 化学分析仪器：化学分析仪器主要用于检测管道内液体的成分和含量。
常用的仪器有气相色谱仪、质谱仪、红外光谱仪等。
通过采集管道内液体样品，并进行化学分析，可以确定管道内液体的腐蚀性和其它物质成分。
总之，在管道防腐蚀中，这些检测工具及仪器可以用来检测管道的腐蚀程度、裂纹缺陷、温度分布和液体成分等，帮助工程师及时发现管道腐蚀问题，采取相应的修复和保护措施。
北方暖气的供热管道漏损检测与修复技术
北方暖气的供热管道漏损检测与修复技术北方地区的冬季寒冷漫长，供热系统成为了居民生活中不可或缺的一部分。
然而，供热管道的漏损问题在供热季节经常出现，给人们的生活带来不便。
因此，对供热管道的漏损进行检测与修复显得尤为重要。
一、供热管道漏损的原因供热管道漏损通常有多种原因，例如管道老化、材质不合格、施工质量差等。
此外，北方地区寒冷的气候也会导致供热管道的冻裂现象。
这些问题会导致管道渗漏，最终造成能源的浪费和居民生活的不便。
二、供热管道漏损检测技术1. 红外热像技术红外热像技术是一种非接触式检测方法，可用于检测管道的热量辐射。
在管道渗漏处，由于热量的散失，会形成一个“热点”，通过红外热像仪可以清晰地显示出来。
使用这种方法可以快速准确地定位到漏损点。
2. 声学检测技术声学检测技术是利用声波传播的规律来检测管道漏损。
漏水会产生一定的声音，通过专门的声音传感器，可以接收到漏损点发出的声波信号，从而确定漏损的位置和程度。
3. 喷雾检测技术喷雾检测技术是将含有颜色指示剂的气体喷入管道，当出现漏损时，指示剂会通过漏洞进入管道周围的土壤或水中，从而可视化显示出漏损点。
这种方法特点是操作简单、成本低，可以对大面积的管道进行快速的检测。
三、供热管道漏损修复技术1. 管道漏损的缠绕修复对于较小的破损点，可以采用缠绕修复的方法。
首先，将专用的修复带缠绕在漏损点附近，形成一层保护层，然后再采用防腐保温材料进行封装，最后使用防护涂料进行覆盖。
这种修复方法简单快捷，适用于较小的漏损。
2. 管道漏损的焊接修复对于较大的破损点，需要采用焊接修复的方法。
首先，将破损处清理干净，然后采用专业的焊接设备对管道进行修补焊接。
修补完成后，在焊接处进行防腐处理，并进行保温材料的封装，最后进行防护涂料的覆盖。
这种修复方法可以确保管道的完整性和稳定性。
3. 管道漏损的更换修复对于严重破损或老化严重的管道，需要进行更换修复。
首先，将需要更换的管道进行拆卸，并清理干净。
中波红外热像仪用途
中波红外热像仪用途中波红外热像仪是一种广泛应用于许多领域的先进技术设备。
它基于热辐射原理，能够将物体的热能转化为可见的图像，通过对热能的探测和分析，能够提供有关目标对象温度分布、热量变化、热源定位等信息。
下面将详细介绍中波红外热像仪的用途。
首先，中波红外热像仪在军事领域有广泛应用。
在军事侦察中，中波红外热像仪可以迅速探测到敌人的热源，如人员、车辆和设备。
通过热像仪捕捉到的红外热图像，军事人员能够实时了解敌方动态，提前做出相应的决策。
此外，中波红外热像仪还可以用于监测边界和警戒线，识别有威胁的目标，提高军事活动的效率和安全性。
在夜间战斗中，中波红外热像仪也可以发挥重要作用，为士兵提供夜视功能，增强夜间作战能力。
其次，中波红外热像仪在工业领域也有诸多应用。
在工业生产过程中，由于摩擦、能源转化等原因，机械设备容易产生过度发热问题。
中波红外热像仪可以帮助工程师及时发现问题，并进行相应的维修和调整。
助于提高设备的工作效率和稳定性。
此外，中波红外热像仪还可以用于电气设备的故障诊断。
通过检测电路中的热点和故障区域，可以及时发现潜在的火灾隐患，保证电力设备的稳定运行，减少事故发生的可能性。
第三，在建筑领域，中波红外热像仪也具有广泛的应用价值。
通过红外热像仪的测量和分析，可以帮助工程师及时发现建筑物的热桥和漏热问题，并进行相应的修复和调整。
这样不仅可以提高建筑物的保温性能，节约能源，还可以提高居住环境的舒适度。
另外，中波红外热像仪也可以用于水电管道的检测和维护。
通过对水电管道的红外扫描，可以发现管道中的漏水和漏电问题，防止潜在的安全隐患。
此外，中波红外热像仪在环境保护和野生动物保护方面也有应用。
在环境监测中，中波红外热像仪可以用于检测汽车尾气排放、工业废气排放等，为环境治理提供参考数据。
在野生动物保护中，中波红外热像仪可以用于监测和追踪野生动物的行踪，保护珍稀野生动物的生存环境。
总结来看，中波红外热像仪在军事、工业、建筑、环境保护和野生动物保护等领域都有着重要的应用。
在用压力管道检测中红外热成像技术的应用
能
布
图 ３ 存在隔热型缺陷物质的热辐射线能量分布图
、
Ｉ ，耋嚣 雾
红外热 成像 技术的特点 ： 测器 焦距 ２ ｍ～无穷远 ， 探 ０ｃ 适用 于非接触大 面积 的遥 测 ； 探测器 只响应红 外线 ， 白天 、 夜均 故 黑 可以工作 ； 红外热像仪 温度 分 辨率 高达 ０ ０ ．２—０ １ｏ 探 测变 ． Ｃ， 化温度 的精度 高； 温范 围为 一 ０—２０ ０℃ ， 用领域 宽 ； 测 ５ ０ 应 摄
中 图 分 类 号 ：Ｇ１５ Ｔ １ 文献标识码 ： Ｂ 文 章 编 号 ：０ ４— ６ ４ ２ ０ ）５—０２ ０ １０ ９ １ （ ０ ８ ０ ０ ５— ３
Ａｐｐ ｉａ ｉｎ ｆｔ ｎ ｒ ｒ ｄ Ｔｈ ｒ ａ ｍ ａ ｅ ｙ ｌｃ ｔｏ ｏ ｈｅ Ｉ ｆ ａ ｅ ｅ ｍ ｌＩ ｇ ｒ
特性 ，通过红外探 测器 可 以将 物体辐 射 的功率 信号 转换 成 电信号 。红外热能量 （ 热量 ） ，并将其转换 为电信号 ，进而在显 示器上 生成热
图像和温度 值 ，并 可 以对 温 度 值 进 行 计 算 的检 测 设 备 ，见
图 １ 。
一 ●● ● －
图 ２ 无 缺 陷物 质 的热 辐 射 线 能量 分 布 图
量分ｊ
红外线
ｒ
ｆ『‘｝ ｒ ， Ｉ
ｒ
Ｉ Ｉ Ｉ
● Ｉ
图 １ 红 外 成 像 技 术 原 理 图
ｌ
Ｉ
、 Ｉ ／ １ ， ＼ 『 １
，
１ 红外热成像技术的原理
均质体 （ 无缺 陷 ）
根据热力学 理论 ，凡 是绝 对 温度 在 ０ Ｋ以上 的物 体 ，都 会 因物质 内部 的分 子运动 而热 辐射 出红 外线 。根 据 物体 的这
地下管线泄漏检测技术
地下管线泄漏检测技术地下管线泄漏检测技术地下管线泄漏检测技术是一项重要的技术，用于检测地下管道系统中的泄漏问题。
随着城市化进程的不断推进，地下管线的建设和使用也变得越来越普遍。
然而，长期以来，地下管线泄漏问题一直是困扰城市管理者和居民的难题。
地下管线泄漏问题一旦发生，不仅会造成水、天然气、石油等资源的浪费，还可能引发严重的安全事故，如爆炸、火灾等。
因此，及时发现和解决地下管线泄漏问题对于保障城市的正常运行和居民的生活安全至关重要。
地下管线泄漏检测技术主要包括以下几种：声波检测技术、红外热像仪检测技术、气体检测技术和电磁波检测技术等。
这些技术通过不同的原理和方法，能够有效地检测地下管线的泄漏问题。
声波检测技术是一种常用的地下管线泄漏检测技术。
它通过在地下管道中发送一定频率的声波信号，利用声音传播的特性来判断管道是否存在泄漏。
当管道有泄漏时，泄漏口会产生特定的声音，通过声波检测设备可以捕捉到这些声音信号，并进行分析判断。
红外热像仪检测技术是一种基于热辐射原理的地下管线泄漏检测技术。
它利用红外热像仪来检测地下管道周围的温度变化，通过分析温度变化的图像来确定管道是否有泄漏。
当管道有泄漏时，泄漏出的液体或气体会导致周围温度的升高或下降，这种温度变化可以通过红外热像仪进行实时监测和分析。
气体检测技术是一种利用气体探测仪来检测地下管道泄漏的技术。
它通过在地下管道中注入一定浓度的检测气体，然后使用气体探测仪对地面上的气体进行监测。
当管道有泄漏时，泄漏出的气体会通过地下管道传播到地面上，被气体探测仪探测到。
通过分析探测到的气体浓度，可以确定管道的泄漏位置和程度。
电磁波检测技术是一种利用电磁波的特性来检测地下管道泄漏的技术。
它通过在地下管道中传输一定频率的电磁波信号，然后使用接收设备来接收和分析传输过程中的电磁波信号。
当管道有泄漏时，泄漏出的液体或气体会改变地下管道的电磁特性，通过分析接收到的电磁波信号，可以判断管道是否有泄漏。
管道的保温性能检测方法
管道的保温性能检测方法管道保温性能的检测方法是评估管道及其保温层的保温效果的一种手段。
通过对管道保温性能的检测，可以了解管道保温层是否达到设计要求，是否存在保温性能隐患，从而采取适当的措施进行修复或改进。
管道保温性能检测方法主要包括以下几个方面：1.热导率测试：热导率是指保温材料传导热量的能力，可通过热导率测试仪来进行测量。
该方法适用于评估保温材料的导热性能，特别是对于不同材料的比较和选择具有重要意义。
2.温度分布测试：利用温度计或红外线热像仪，对管道及其保温层的表面温度进行监测和记录，以评估保温层的保温效果。
通常会将不同区域的温度分布情况制成热图，直观地反映保温层的保温性能。
3.传热损失计算：通过测量管道运行过程中的进出口温度、流量、管道长度等参数，利用传热计算公式计算出管道系统的传热损失，从而评估保温层的保温性能。
这种方法可以定量地评估保温层的保温效果，对于节能评价和经济性分析具有重要意义。
4.密封性测试：通过在管道及其保温层表面涂布水或其他染料，利用压力差或真空度的变化观察染料渗透情况，以评估保温层的密封性。
该方法适用于评估管道保温层的渗水性能，特别是在潮湿环境下的长期使用状态。
5.抗压性能测试：利用抗压试验机对保温层进行压缩试验，以评估保温层的抗压性能。
这种方法适用于评估保温材料的结构稳定性和抗压强度，特别是在负载较大或需要承受机械冲击的场合。
6.年度能耗测试：通过对管道系统的年度能耗进行监测和记录，以评估保温层的保温效果。
该方法可以全面了解管道系统的能源利用情况，为节能改造提供参考数据。
总之，管道保温性能的检测方法多种多样，可以根据具体情况选择适当的方法。
这些方法可以帮助我们评估管道保温层的保温效果，找出问题并采取相应的措施进行修复或改进，从而提高管道系统的能源利用效率。
室外管道漏水检测规范
室外管道漏水检测规范1. 简介室外管道漏水是指管道系统中由于管道破裂、接口松动或其他原因导致水流泄漏的情况。
室外管道漏水不仅会造成水资源的浪费，还会导致环境污染和经济损失。
因此，对室外管道进行定期的漏水检测非常重要。
本文档旨在介绍室外管道漏水检测的规范，包括检测方法、设备和流程等方面的内容，以帮助相关人员进行有效的漏水检测工作。
2. 检测方法2.1 监测仪器室外管道漏水检测通常使用以下监测仪器：•声音检测器：用于探测管道漏水时产生的声音信号。
漏水时，水流通过破裂或漏洞处，会产生特定的噪音。
•红外热像仪：用于检测管道表面温度的变化。
当管道漏水时，漏水处会产生不同于周围的温度变化，通过红外热像仪可以方便地观察到这些变化。
2.2 检测方法根据实际情况和管道类型的不同，可以选择以下几种常用的室外管道漏水检测方法：•声音检测法：使用声音检测器对管道进行检测。
将检测仪器靠近管道表面，仔细聆听管道是否存在漏水时产生的声音信号。
•红外热像法：使用红外热像仪对管道进行检测。
将红外热像仪对准管道表面，观察是否存在异常的温度变化点。
•压力测试法：通过对管道施加一定的压力，并监测一段时间内压力的变化情况，来判断管道是否存在漏水。
•漏水指示剂法：在管道表面涂抹一种特殊的漏水指示剂，当漏水时，指示剂会发生颜色变化，以便检测人员观察。
3. 检测流程3.1 准备工作在进行室外管道漏水检测之前，需要进行一些准备工作，包括：•确定检测范围：明确需要检测的室外管道范围，包括管道的长度、形状和材质等信息。
•选择合适的检测方法：根据实际情况选择合适的室外管道漏水检测方法，如声音检测、红外热像、压力测试等。
•准备检测仪器：根据选择的检测方法准备相应的检测仪器，并确保其正常工作。
3.2 检测操作在进行室外管道漏水检测时，需要按照以下流程进行操作：1.选择检测起点和终点：确定检测起点和终点，将检测仪器放置在起点位置。
2.开始检测：根据选择的检测方法，进行相应的操作。
热力管道查漏案例
热力管道查漏案例
案例：热力管道查漏
背景信息：
某城市的热力管道系统一直存在漏水问题，导致热力供应不稳定，给居民生活带来了困扰。
为了解决这个问题，热力公司决定进行热力管道的查漏工作。
步骤：
1. 确定查漏范围：热力公司首先确定需要查漏的热力管道范围，包括主干管道和支线管道。
2. 检测方法选择：根据管道材质和工况等因素，选择合适的检测方法。
常用的方法有声音检测、压力测试、红外热像仪检测等。
3. 声音检测：将声音检测仪器放置在热力管道附近，通过对管道发出的声音进行分析，确定是否存在漏水点。
漏水点通常会产生特定的声音信号。
4. 压力测试：在热力管道系统中加压，观察压力变化情况。
如果压力持续下降，说明存在漏水点。
5. 红外热像仪检测：使用红外热像仪对热力管道进行扫描，通过检测管道表面温度的变化，确定是否存在漏水点。
漏水会导致管道表面温度异常。
6. 漏水点修复：一旦确定了漏水点的位置，热力公司会立即进行修复。
修复方法可以是更换漏水部位的管道，或者进行管道的封堵。
效果：
通过进行热力管道的查漏工作，热力公司可以及时发现并修复漏水点，提高热力供应的稳定性，提升居民的生活品质。
同时，减少漏水现象还可以节约热力资源，降低能源消耗。
管道检测方法
管道检测方法管道是工业生产中常见的输送设备，其安全运行对生产过程至关重要。
然而，由于管道长期使用或者外部环境等原因，管道可能存在各种问题，如腐蚀、漏水、破裂等，因此需要进行定期的检测以确保其安全运行。
下面将介绍几种常见的管道检测方法。
首先，常见的管道检测方法之一是压力测试。
压力测试是通过增加管道内部的压力，观察管道是否存在漏水或者破裂的方法。
在进行压力测试时，需要先将管道内的介质排空，然后加入压力介质，并逐渐增加压力直至达到设计要求。
通过观察压力变化以及检测压力传感器的反馈情况，可以判断管道是否存在问题。
其次，超声波检测是另一种常用的管道检测方法。
超声波检测利用超声波在不同介质中传播速度不同的原理，通过超声波探测仪器对管道进行扫描，可以检测出管道内部的腐蚀、裂纹等问题。
这种方法无需破坏管道表面，且检测结果准确可靠，因此在工业领域得到广泛应用。
另外，磁粉探伤是针对金属管道的一种有效检测方法。
磁粉探伤是利用磁粉涂覆在管道表面，通过施加磁场，当管道内部存在裂纹或者缺陷时，磁粉会在缺陷处产生磁粉聚集现象，从而可以通过观察磁粉的分布情况来判断管道是否存在问题。
最后，红外热像检测是一种适用于高温管道的检测方法。
红外热像检测利用红外热像仪对管道表面进行扫描，通过检测管道表面的热量分布情况，可以判断管道是否存在漏热或者渗热现象，从而及时发现管道内部存在的问题。
综上所述，管道的检测方法多种多样，每种方法都有其适用的场景和特点。
在实际应用中，可以根据管道的材质、工作环境、检测要求等因素选择合适的检测方法，以确保管道的安全运行。
希望以上介绍的管道检测方法能够对大家有所帮助。
红外热像仪检测压力管道腐蚀减薄测厚_李旭光
对于大多数的 石 油 炼 化 设 备，温 度 是 反 映 其 运
收 稿 日 期 ：２０１４－０３－０５ 作者简介：李 旭 光 （１９７９－ ），男，学 士，主 要 从 事 化 工 设 备 管 理 工作。
行状态的一项重要 参 数，因 此 红 外 热 成 像 技 术 是 一 种理想的 无 损 检 测 石 油 炼 化 设 备 的 工 具。 红 外 无 损检测也称为 热 无 损 检 测 （ＴＮＤＴ），是 建 立 在 传 热 学理论上的 一 种 方 法 。 ［１］ 由 于 该 技 术 检 测 面 积 大、 速度快、检测范围 广，对 检 测 物 体 无 任 何 影 响，所 以 红外无损 检 测 是 可 以 考 虑 选 择 的 手 段 之 一。 通 过 建立设备、管线的表 面 温 度 场 和 壁 厚 之 间 的 对 应 关 系，采用红 外 热 像 仪 对 设 备、管 线 的 壁 厚 情 况 进 行 快速地筛选，缩 小 精 确 测 厚 的 范 围，以 便 检 修 期 间 可以合理地安排测 厚 工 作，在 有 限 的 检 修 工 期 内 全 面覆盖整套 装 置，尽 量 减 少 对 局 部 腐 蚀、点 蚀 等 不 易 被 发 现 缺 陷 的 漏 检 ，提 高 了 装 置 运 行 的 安 全 系 数 。
关系，其理论依据则 是 由 傅 立 叶 定 律 推 导 出 的 单 层
圆筒壁的定态导热计算公式：
ｑ＝ －λｄｄｒｔ
（２）
Ｑ＝ －λｄｄｔｒ（２πｒＬ） ２πＱλｌ∫ｒｒ２１ｄｒｒ＝ －∫ｔｔ２１ｄｔ Ｑ＝λＬ２πｌｎ（ｔｒｒ１２１－ｔ２） Ｑ＝λＬ２π（ｔ（１ｒ－２ｔ－２ｒ）１（ｒ）２－ｒ１）（ｒｌ２ｎ－ｒｒｒ２１１） 因为
ＬＩ Ｘｕ－ｇｕａｎｇ （Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｐｅｔｒｏｌｅｕｍ （Ｈｕａ Ｄｏｎｇ）Ｓｈａｎｄｏｎｇ Ｓｈｉｄａ Ｔｅｃｈｎｏｌｏｇｙ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．，Ｄｏｎｇｙｉｎｇ ２５７０６１，Ｃｈｉｎａ）
nmp 检测原理
nmp 检测原理NMP（Non-Metallic Pipe）检测原理引言：NMP（Non-Metallic Pipe，非金属管道）是指由非金属材料制成的管道。
随着科技的进步和工业的发展，NMP在各个领域得到了广泛的应用，如化工、石油、天然气、供水等。
然而，NMP的安全性和可靠性一直是管道工程中的重要问题。
因此，NMP检测技术的发展变得尤为重要。
本文将介绍NMP检测的原理及其应用。
一、NMP检测的意义NMP作为一种非金属材料制成的管道，具有重量轻、耐腐蚀、绝缘性能好等优点。
然而，由于其结构特殊，NMP存在一些潜在的问题，如裂纹、腐蚀、变形等。
这些问题可能导致管道的泄漏、破裂甚至灾难性事故的发生。
因此，NMP的定期检测和维护至关重要。
二、NMP检测的原理1. 声波检测声波检测是一种常用的NMP检测方法。
它利用声波在管道内传播的特性来检测管道的完整性。
通过在管道两端分别发送和接收声波信号，可以判断管道内部是否存在裂纹、腐蚀等问题。
声波检测技术可以实时监测管道的状态，对管道的异常情况进行及时报警。
2. 磁力检测磁力检测是一种利用磁场对管道进行检测的方法。
通过在管道表面施加磁场，然后通过检测磁场的变化来判断管道的状态。
当管道内部存在缺陷时，磁场会发生变化，从而可以检测到管道的异常情况。
磁力检测技术可以对管道进行非接触式的检测，具有高灵敏度和高准确性的优点。
3. 红外热像检测红外热像检测是一种利用红外热像仪对管道进行检测的方法。
它通过检测管道表面的温度分布来判断管道内部的问题。
当管道内部存在泄漏或其他异常情况时，会导致管道表面温度的变化，通过红外热像仪可以清晰地显示出这些变化，从而及时发现管道的问题。
三、NMP检测的应用1. 化工行业在化工行业中，NMP广泛应用于各种输送介质的管道系统中。
对于这些管道系统的安全性和可靠性要求较高，因此NMP检测在化工行业中具有非常重要的意义。
通过定期对NMP进行检测，可以及时发现管道的问题，保障生产安全。
天然气长输管道泄漏检测方案
天然气长输管道泄漏检测方案
天然气长输管道泄漏检测方案可以包括以下几个步骤：
1. 定期巡检：对长输管道进行定期的巡检，例如每隔一段时间对整条管道进行全面检查，发现异常情况及时处理。
2. 红外热像仪检测：使用红外热像仪对管道进行检测，通过检测管道表面的温度变化，判断是否存在泄漏问题。
3. 声音检测：使用声音检测设备对管道进行检测，当有气体泄漏时会产生特定的声音，通过检测这些声音来判断是否存在泄漏问题。
4. 气体检测仪器：使用专业的气体检测仪器，对管道周围的空气进行检测，判断是否存在泄漏气体。
5. 压力监测：通过安装压力传感器，监测管道内的压力变化，当压力异常波动时，可能存在泄漏问题。
6. 数据分析：将以上各种检测手段获得的数据进行分析和对比，判断是否存在泄漏问题，并确定泄漏的位置和严重程度。
7. 应急响应计划：制定完善的应急响应计划，包括泄漏报警、疏散和修复等措施，以确保泄漏事故能够得到及时处理和控制。
需要注意的是，以上方案只是一些常见的泄漏检测方法，具体的方案可能还会根据管道的不同特点和环境条件进行调整和补充。
另外，由于天然气泄漏具有一定的危险性，检测工作应由专业人员进行，并严格按照相关安全规范执行。
热力管道检测专项方案
热力管道检测专项方案1. 简介热力管道是城市能源供应的重要组成部分，对于保障居民的温暖生活和工业生产的正常运行起着至关重要的作用。
然而，由于长期使用和环境因素的影响，热力管道随着时间的推移会出现老化、磨损和破损等问题，导致能量损失、漏热和安全隐患。
为了及时发现和解决这些问题，热力管道的定期检测和维护显得尤为重要。
本文将介绍一种热力管道检测的专项方案。
2. 检测方法2.1 红外热像仪检测红外热像仪作为一种非接触式检测方法，可以快速、准确地探测热力管道的温度分布情况。
在检测过程中，检测人员只需要将红外热像仪对准目标区域，即可获取管道表面的温度图像。
通过分析这些图像，可以判断管道是否存在漏热、破损等问题，从而及时采取维修措施。
2.2 超声波检测超声波检测是一种常用的无损检测方法，适用于对热力管道的内部结构进行检测。
通过超声波传感器，可以探测管道壁厚度、管道连接处是否存在裂缝等信息。
超声波检测可以帮助检测人员快速了解管道的整体情况，并及时发现潜在的安全隐患。
2.3 温度传感器检测温度传感器可以安装在热力管道的关键位置，实时监测管道表面的温度变化。
通过定期采集温度数据，可以判断管道是否存在异常情况，如温度过高或过低。
温度传感器检测方法简单、实时性好，可以帮助检测人员更加及时地了解管道的运行状态。
3. 步骤3.1 确定检测区域和检测时间根据热力管道的布局和重要程度，确定需要进行检测的区域。
同时，结合热力管道的使用情况和停工计划，选择合适的时间进行检测，以确保检测过程不会对供热系统的正常运行造成影响。
3.2 使用红外热像仪进行外部检测在选定的检测区域，使用红外热像仪对热力管道的外部进行检测。
将热像仪对准管道表面，记录下温度图像，并保存相关数据和图片。
3.3 使用超声波传感器进行内部检测通过超声波传感器，对热力管道的内部结构进行检测。
检测人员将传感器插入管道内部，获取相关数据，并进行分析判断。
3.4 定期采集温度数据在关键位置安装温度传感器，定期采集管道表面的温度数据，并记录下来。
管道检测方法
管道检测方法管道检测是指对各类管道进行检测、监测和评估，以确保管道的安全运行。
管道检测方法的选择对于管道的安全性和可靠性具有重要意义。
下面将介绍几种常见的管道检测方法。
首先，非破坏性检测是一种常用的管道检测方法。
非破坏性检测技术是指在不破坏被检测对象的条件下，利用一定的物理量或现象，对被检测对象进行检测、测量、测试、分析和评价的一种技术。
这种方法可以通过超声波、磁粉探伤、液体渗透、X射线检测等手段，对管道的内部和外部进行全面检测，发现管道的缺陷和问题，为管道的维护和修复提供重要依据。
其次，压力测试是另一种常见的管道检测方法。
在使用管道之前，需要对其进行压力测试，以确保管道的密封性和承压能力。
压力测试通常包括气密性测试和水密性测试，通过增加管道内部的气体或液体压力，观察管道是否存在泄漏或变形，从而判断管道是否符合要求。
此外，红外热像检测技术也被广泛应用于管道检测中。
红外热像检测技术是一种利用红外热像仪对被测对象进行热成像的检测技术。
通过观察管道表面的温度分布，可以及时发现管道的漏水、堵塞、热损失等问题，为管道的维护和管理提供重要参考。
最后，超声波检测技术也是一种常用的管道检测方法。
超声波检测技术是一种利用超声波对被测对象进行检测的技术，通过超声波的传播和反射，可以检测管道的厚度、裂纹、变形等缺陷，对管道的安全运行提供重要支持。
综上所述，管道检测方法包括非破坏性检测、压力测试、红外热像检测和超声波检测等多种技术手段，每种方法都有其独特的优势和适用范围。
在实际应用中，需要根据管道的材质、使用环境、检测要求等因素综合考虑，选择合适的检测方法，以确保管道的安全性和可靠性。

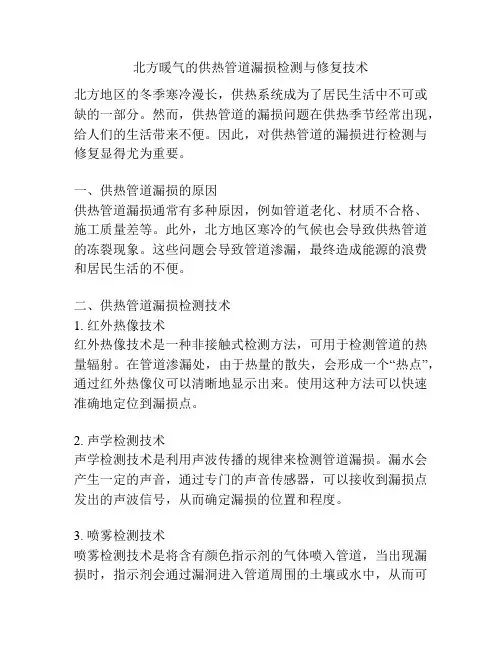

供热管道泄漏检测技术与快速修复方法
供热管道泄漏检测技术与快速修复方法供热管道在冬季供暖期间起到关键作用，但由于长期使用和环境因素的影响，供热管道可能会出现泄漏问题。
泄漏会导致能源浪费和供热效果下降，因此快速检测和修复供热管道泄漏问题至关重要。
本文将介绍供热管道泄漏检测技术与快速修复方法。
一、供热管道泄漏检测技术：1. 视觉检查法：通过目视检查供热管道表面是否出现湿润、腐蚀等异常现象，以及有无水珠滴落等迹象来判断是否存在泄漏情况。
这种方法简单快捷，但只适用于泄漏比较严重的情况。
2. 声波检测法：利用声波传导原理，通过检测泄漏点产生的声音来确定管道是否泄漏。
常用的方法是使用超声波检测仪器，将其贴近管道表面，在泄漏点附近能够听到高频声音。
这种方法可以快速定位泄漏点，但仅适用于较小的泄漏。
3. 热显像检测法：利用红外热像仪检测供热管道表面的温度分布情况，从而确定是否存在泄漏点。
泄漏点会导致周围温度升高，通过红外热像仪可以快速找到这些异常区域。
这种方法非常适用于大范围的管道泄漏检测。
4. 压力测试法：通过增加供热管道内的压力，观察压力是否下降来判断是否存在泄漏。
可以使用专业的压力表进行测试，将其连接到管道上，通过观察压力的变化情况来确定是否存在泄漏。
这种方法可以检测到不显眼的小泄漏，并且在修复后可以进行复压验证。
二、供热管道泄漏快速修复方法：1. 寻找泄漏点：通过使用泄漏检测技术确定泄漏点的位置，可以避免不必要的破坏和浪费。
2. 临时修复：对于小型泄漏，可以使用临时的密封材料进行修复，如胶带、胶水等，以尽快减少能源浪费。
3. 更换管道部件：对于泄漏严重的管道部件，需要进行更换。
这需要专业的工程师来执行，确保更换部件的质量和安全。
4. 管道加固：为了避免管道再次出现泄漏问题，可以对供热管道进行加固，例如使用补强材料、加装保护层等。
5. 定期维护：为了保持供热管道的正常运行，定期维护是必要的。
及时清洗管道、排除积水和杂物等，可以减少管道堵塞和泄漏的风险。
自来水管道漏水检测方法
自来水管道漏水检测方法
1.增压法检测：
增压法检测是最常用的自来水管道漏水检测方法之一、它的原理是在
管道系统中增加一定的压力，然后观察压力的变化情况。
如果管道中存在
漏水点，压力就会下降。
通过检测压力的变化，可以确定漏水的位置。
增
压法检测可以使用手动或自动的压力泵进行，对小型管道适用较好。
2.碘化物法检测：
碘化物法是一种无损检测方法，通过向管道中加入碘化物作为示踪剂，然后收集管道出水样品，利用紫外可见光谱仪测定样品中碘酸盐的浓度来
判断管道是否漏水。
这种方法操作简单，能够检测到微小的漏水点，但对
应急检查不适用。
3.热红外检测法：
热红外检测法通过使用红外线热像仪来检测管道表面的温度变化。
当
管道存在漏水点时，漏出的水会带走管道上的热量，导致该处温度降低。
通过红外热像仪可以观察到温度差异，从而找到漏水点。
这种方法操作方便，快速准确，对于埋地管道和复杂结构的管道有较好的适应性。
4.管线检测仪：
管线检测仪是一种利用电磁感应原理进行漏水检测的设备。
它能够检
测到管道敷设位置、管道状况和管道中的漏水问题，具有定位准确、定位
精度高的特点。
管线检测仪通过设置传感器，测量管道周围的电磁场，并
根据信号的变化来判断管道是否漏水。
该方法适用于地下埋藏的管道，可
以快速查找漏水点。
总结而言，自来水管道漏水检测方法包括增压法检测、碘化物法检测、热红外检测法和管线检测仪等。
通过这些方法可以快速、准确地找到管道
漏水点，及时进行修复和维护，以保证自来水管道的正常运行。
2024年管道防腐蚀中常用的检测工具及仪器（三篇）
2024年管道防腐蚀中常用的检测工具及仪器防腐蚀管道监控与检测，除应按国家规范标准，采用国内外先进的检测仪器和工具，对每步工序和总体施工质量进行定性和定量地科学检测外，也可以对已使用防腐蚀管道进行监测，以便对管道及时进行维护管理。
国内外的检测仪器发展很快，种类繁多，特别是当代高科技电子技术和测量技术的先进检测仪器，既适用于管道施工检测；也适用于管道使用过程中的维护管理检测。
管道防腐蚀中常用的检测工具及仪器(1)温度计。
是管道防腐蚀中常用的测量仪器，用于测量防腐蚀施上管道表面温度及各种环境温度等。
(2)湿度计。
是管道防腐蚀施工必备的测量仪器。
一般使用的是气体湿度计，利用干湿温度差的效应和露点法测量。
(3)放大镜。
用于对管道防腐施工质量外见检查，将缺陷放大、提高分辨能力及定性判断的准确性。
(4)手用敲击锤。
用于衬里防腐施工质量的定性检查。
手执敲击锤击衬里表面，听声音判断衬里层是否密实。
(5)黏度计。
在防席施工中，测定涂料和黏结剂的黏度。
(6)硬度计。
用于测量硬度的仪器统称为硬度计。
测量硬度的方法有许多种，如划痕法、压入法、弹性回跳法等。
硬度可以用多种量值形式来表示，布氏硬度、邵氏硬度等，各种硬度量值可以查表互相换算。
(7)气体楦测管。
用于对防腐施工环境中有毒、有害、易燃、易爆气体浓度进行快速检测。
并常用于检查施工和维护区有毒害、易燃爆气体浓度的检测，以确保施工、维护安全，保障人身不受损害。
(8)粗糙度仪。
管道表面的粗糙度与防腐施工的质量有密切关系。
粗糙度太小附着力下降，粗糙度太大，既浪费防腐涂料，又易产生顶峰锈蚀。
使用粗糙度仪检测和控制喷丸、喷砂的表面适宜粗糙度，能够保证在最经济合理的条件下得到只好的涂层附着力。
(9)针孔检漏仪。
用于检测管道防腐层中极小缺陷的仪器，有干法、湿法之分。
干法针孔检漏仪通常又叫电火花检漏仪，采用金属探刷。
湿法涂层针孔检漏仪采用湿海绵探头。
(10)覆层测厚仪。
通常用于涂层、镀层、塑料、搪瓷、橡胶、玻璃钢系防腐蚀覆盖层，厚度定量检测，是防腐施工必不可少的检测仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

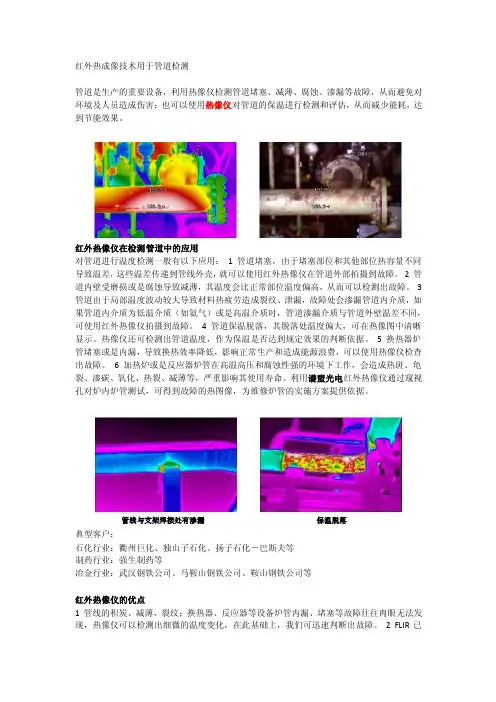

红外热成像技术用于管道检测
管道是生产的重要设备，利用热像仪检测管道堵塞、减薄、腐蚀、渗漏等故障
，从而避免 对环境及人员造成伤害；也可以使用热像仪对管道的保温进行检测 和评估，从而减少能耗， 达到节
能效果。
红外热像仪在检测管道中的应用
对管道进行温度检测一般有以下应用： 1管道堵塞，由于堵塞部位和其他部位热容量不同
导致温差，这些温差传递到管线外壳，就可以使用红外热像仪在管 道外部拍摄到故障。
2管
道内壁受磨损或是腐蚀导致减薄， 其温度会比正常部位温度偏高，
从而可以检测出故障。
3 管道由于局部温度波动较大导致材料热疲劳造成裂纹、
泄漏，故障处会渗漏管道内介质， 如 果管道内介质为低温介 质（如氨气）或是高温介质时，管道渗漏介质与管道外壁温差不同， 可使用红外热像仪拍摄到故障。
4管道保温脱落，其脱落处温度偏大，可在热像图中清晰
显示。
热像仪还可检测出管道温度， 作为保温是否达到规定 效果的判断依据。
5换热器炉 管堵塞或是内漏，导致换热效率降低，影响正常生产和造成能源浪费，
可以使用热像仪检查 出故障。
6加热炉或是反应器炉管在高温高压和腐蚀性强的环境下工作，会造成热斑、龟 裂、渗碳、氧化、热裂、减薄等，严重影响其使用寿命。
利用 谱盟光电红外热像仪通过窥视
孔对炉内炉管测试，可得到故障的热图像，为维修炉管的实施方案提
供依据。
典型客户：
石化行业：衢州巨化、独山子石化、扬子石化-巴斯夫等 制药行业：强生制药等
冶金行业：武汉钢铁公司、马鞍山钢铁公司、鞍山钢铁公司等 红外热像仪的优点
1管线的积炭、减薄、裂纹；换热器、反应器等设备炉管内漏、堵塞等故障往往肉眼无法发
现，热像仪可以检测出细微 的温度变化，在此基础上，我们可迅速判断出故障。
2 FLIR 已申请专利的画中画及 MSX 多波段动态成像技术除了拍摄红外图像外， 还同时捕获一幅数字
照片，将其融合在一起，有助于识别和定位故障，从而能够在第一时间正确的修复故障。
3 谱盟光电FLIR T400系列热像仪配备了功能强大的软件，
用于存储和分析热图像并生成专业 报告。
通过该软件，可以对存储在从 热像仪下载的图像中发射率、反射温度补偿以及调色
管熾与支按岸按处有 保
板等关键参数进行调节，而这些都可以在办公室进行，提高了检查的安全性和方便性。
现场可能会遇到哪些问题?
1若管道保温层较厚，内部温差不容易传递到管线表面，故测量故障点也较为困难。
2有
部分管道外壳为光亮铁皮或不锈钢，其发射率低而反射率高，容易将附近高温辐射源反射进
红外热像仪，造成严重干扰；在拍摄此类管道时可在易发生泄漏的弯角、三通、焊接缝处用油漆（任意颜色）喷涂，提高该部位发射率。
3在检测炉管时，反应器/加热炉内气体、
蒸汽和二氧化碳对红外线有吸收作用，需要对热像仪加上滤光片进行检测。
如何才能拍摄清晰的热像图？
管道的外壳通常处于环境温度下，使用谱盟光电的红外热像进行检测时，外壳的温差相对较小，要得到一幅清晰的红外热图，我们建议：1对于温差较小的场合，尽量选择热灵敏度
高的热像仪。
2拍摄时要注意尽量避免测量阳光直射，在阴影处拍摄液位线不容易受到阳光干扰，效果较好。
3拍摄时注意观察周围有无其他热源，特别对于表面较光亮的管线，
其外壳较易反射周围热源，造成检测干扰，故在拍摄时若周围有热源，请改变拍摄角度。
4
先使用自动模式测量管道的温度范围；然后手动设置水平及跨度，将温度范围设置在最小，并包含有先前测量的温度范围（各款仪器最小温度范围不同）。
5对于使用像铝箔或不锈
钢一类的高反射金属材料作为外层的管道来说，可在易发生泄漏的弯角、三通、焊接缝处用
油漆（任意颜色）喷涂，提高该部位的发射率。
