石墨烯在橡胶中的应用赵慧江河北西姆克科技股份有限公司河北省石家庄050000 摘要：石墨烯是一种强度较高的材料，将其制备合成高性能的聚合物在工业生产中具有较高的应用价值。
随着我国各项事业的综合发展，工业制造领域对材料的要求越来越高，橡胶材料作为广泛应用于工业企业的一种常见材料，提高橡胶材料的性能就显得尤为必要了。
石墨烯与橡胶进行复合材料制备，能够显著提高传统橡胶材料的性能，提高材料的功能化，是我国橡胶材料发展的主要方向。
关键词：石墨烯；橡胶；合成；应用石墨烯作为纳米填料，其具比表面积更大和更强的作用力，优于传统材料的性能，将石墨烯用于提高传统橡胶材料的性能是当前我国工业生产的主要趋势。
目前，已知石墨烯的制备方法五花八门，本文就石墨烯的结构、合成方法、应用展望等进行探讨，旨在为石墨烯在我国工业生产中发挥最大价值提供一点理论帮助。
1石墨烯的结构2004年，英国科学家首次通过胶带机械剥离高定向热解实验得到石墨烯后，这一物质迅速在世界范围内引起了广泛的关注。
石墨烯为一种新型的二维原子晶体，由通过杂交连接的单个原子碳原子层组成，整体上呈二维六方晶格结构分布，单层碳原子之间紧密排列，如图1所示。
图1石墨烯的结构在首次制得石墨烯前，专家学者普遍认为石墨烯不会在任何的二维晶体结构中维持稳定性。
然而，研究表明石墨烯能够通过在表面上形成皱纹或通过吸附其他分子来维持稳定性。
严格的说，这是一种单层物质，对于双层以及多层石墨，由于其结构和性质与石墨有着明显的不同，因此有学者指出双层以及多层石墨在广义上来说也属于石墨烯的范围。
2石墨烯的合成方法石墨烯的合成制备方法大致上可以分成自下而上、自上而下两种。
2.1自下而上方法自下而上这种方法主要包括气相沉积法、碳纳米管转换法、化学转化法以及晶体外延生长法等。
其中，气相沉积法以及晶体外延生长法更多的是用来生产量少尺寸大、要求无缺陷的石墨烯，所以在一些基础的领域中应用较多，但是由于这种方法不能大量的进行石墨烯生产，因此当前我国工业领域对这种方法应用不多[1]。
石墨烯橡胶基复合材料的制备方法
石墨烯橡胶基复合材料的制备方法目前石墨烯/橡胶导电复合材料的制备方法主要包括溶液共混法、胶乳共混法、机械混炼法等。
一、溶液共混法溶液混合法是实验室制备聚合物基纳米复合材料常用的方法。
具体步骤是将石墨烯片层或者是石墨烯衍生物的胶体悬浮液与目标聚合物基体混合在一起；聚合物可以单独溶解在溶剂中，也可以溶解在石墨烯片的悬浮液中。
接着将目标聚合物的不良溶剂加入该悬浮混合液中，结果包裹着填料的聚合物的分子链会发生沉降作用，而后沉降复合物经过提纯和干燥及进一步的处理就可以进行相关实验或应用。
此外，也可以将石墨烯/聚合物复合溶液中的溶剂直接挥发掉，但是研究表明，该种方法中由于溶剂挥发速率较慢，可能会发生石墨烯聚集现象，最终降低复合材料的性能。
Ashwin等报道了通过溶液涂覆法制备石墨烯/橡胶纳米复合材料。
具体工艺是将TrGO与NBR溶于二甲苯形成均匀的浆状物，然后将该溶液涂覆于铝板上，形成2～3mm厚的橡胶混合物，最后在空气中固化24h得到石墨烯/橡胶复合材料。

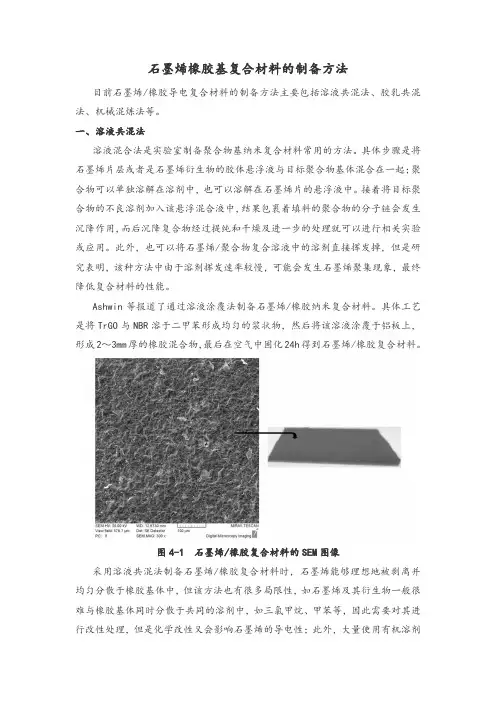

图4-1 石墨烯/橡胶复合材料的SEM图像采用溶液共混法制备石墨烯/橡胶复合材料时，石墨烯能够理想地被剥离并均匀分散于橡胶基体中，但该方法也有很多局限性，如石墨烯及其衍生物一般很难与橡胶基体同时分散于共同的溶剂中，如三氯甲烷、甲苯等，因此需要对其进行改性处理，但是化学改性又会影响石墨烯的导电性；此外，大量使用有机溶剂造成环境污染且成本大，与目前的环保趋势不符；橡胶硫化配合剂也很难通过溶液共混加入；另外，有研究表明，溶剂小分子极易进入并紧密吸附到石墨烯片层间，很难将其完全脱除，这为通过溶液共混法制备高性能复合材料带来了困难。
胶乳共混法可以避免这些缺点。
二、胶乳共混法胶乳共混法是首先将石墨烯或者GO分散在水相中，接着再与橡胶胶乳混合，搅拌均匀后进行破乳、干燥、硫化得到石墨烯/橡胶复合材料。
该方法无溶剂引入、污染小，工艺相对简单。
Li等通过在天然橡胶乳液中原位还原氧化石墨烯制备了石墨烯（GR）填充改性天然橡胶（NR），工艺路线见图4-2。
氧化石墨烯天然橡胶复合材料配方
氧化石墨烯天然橡胶复合材料配方氧化石墨烯天然橡胶复合材料具有优异的力学性能，特别是在机械强度、热稳定性、防老化等方面有着优异的表现。
本文将探讨氧化石墨烯天然橡胶复合材料的配方和制备方法。
一、材料和设备1.1材料天然橡胶（NR）、氧化石墨烯（GO）、碳黑（CB）、硫磺（S）、硫化促进剂（TMTD）、活性氧化锌（ZnO）、稳定剂（St）、硫化抑制剂（RET）、促进剂（M）。
1.2设备高速混合机、开炼机、压片机、万能拉伸试验机、XRD分析仪、SEM扫描电子显微镜等。
二、样品制备2.1橡胶混炼将天然橡胶、碳黑、硫磺、硫化促进剂、活性氧化锌、稳定剂、硫化抑制剂按比例混合，放入二辊开炼机中混炼。
混炼时间为15分钟，温度为50~60℃。
2.2石墨烯的制备与改性采用Hummer法制备氧化石墨烯（GO），并将其在N, N二甲基甲酰胺（DMF）中进行超声处理30分钟，将处理后的氧化石墨烯加入到开炼机中。
石墨烯的加入量为0.5phr 。
2.3 橡胶复合材料的制备将改性氧化石墨烯（GO）加入预先混合好的橡胶体系中，边混合边加入促进剂，最后放入压片机中压片，厚度为1mm。
三、样品表征3.1力学性能测试将制备好的橡胶复合材料样品放置在万能拉伸试验机上，测定其拉伸强度、断裂伸长率等力学性能指标。
采用XRD分析仪对氧化石墨烯进行表征，并用扫描电子显微镜观察橡胶复合材料的表面形貌和微观结构。
四、结论本文采用氧化石墨烯天然橡胶复合材料配方的制备方法，制备得到了具有优异力学性能的复合材料样品。
通过物理性能测试可以发现，采用Hummer法制备的氧化石墨烯（GO）结构稳定，粒径较小，表面均匀。
将其与天然橡胶混合，并加入促进剂和其他相应配方制作成复合材料，可以使得复合材料具有比单纯的天然橡胶更好的力学性能和更高的热稳定性，有着很广阔的应用前景。

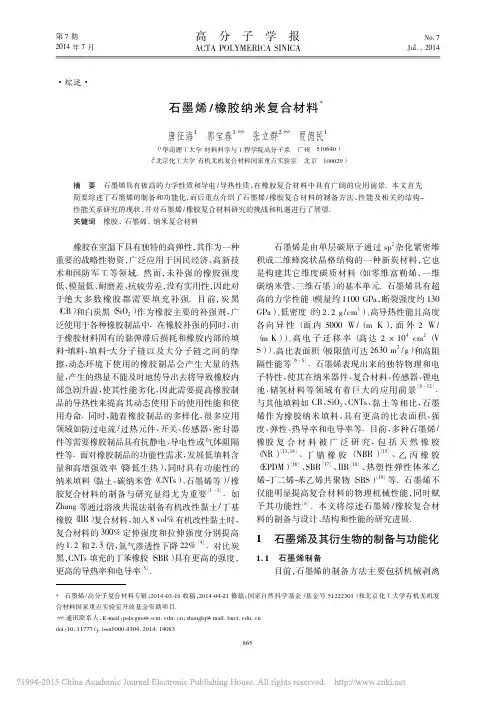

石墨烯_橡胶纳米复合材料_唐征海
石墨烯是由单层碳原子通过 sp2 杂化紧密堆 积成二维蜂窝状晶格结构的一种新炭材料，它也 是构建其它维度碳质材料（ 如零维富勒烯、一维 碳纳米管、三维石墨） 的基本单元． 石墨烯具有超 高的力学性能（ 模量约 1100 GPa，断裂强度约 130 GPa） 、低密度（ 约 2． 2 g / cm3 ） 、高导热性能且高度 各向 异 性 （ 面 内 5000 W / （ m K ） ，面 外 2 W / （ m K） ） 、高 电 子 迁 移 率 （ 高 达 2 × 104 cm2 （ V S） ） 、高比表面积（ 极限值可达 2630 m2 / g） 和高阻 隔性能等［6 ～ 8］． 石墨烯表现出来的独特物理和电 子特性，使其在纳米器件、复合材料、传感器、锂电 池、储氢材料等领域有着巨大的应用前景［9 ～ 12］． 与其他填料如 CB、SiO2 、CNTs、黏土等相比，石墨 烯作 为 橡 胶 纳 米 填 料，具 有 更 高 的 比 表 面 积、强 度、弹性、热导率和电导率等． 目前，多种石墨烯 / 橡胶 复 合 材 料 被 广 泛 研 究，包 括 天 然 橡 胶 （ NＲ ） ［13，14］、丁 腈 橡 胶 （ NBＲ ） ［15］、乙 丙 橡 胶 （ EPDM） ［16］、SBＲ［17］、IIＲ［18］、热塑性弹性体苯乙 烯-丁二烯-苯乙烯共聚物（ SBS） ［19］等． 石墨烯不 仅能明显提高复合材料的物理机械性能，同时赋 予其功能性［8］． 本文将综述石墨烯 / 橡胶复合材 料的制备与设计、结构和性能的研究进展．
橡胶在室温下具有独特的高弹性，其作为一种 重要的战略性物资，广泛应用于国民经济、高新技 术和国防军工等领域． 然而，未补强的橡胶强度 低、模量低、耐磨差、抗疲劳差，没有实用性，因此对 于绝 大 多 数 橡 胶 都 需 要 填 充 补 强． 目 前，炭 黑 （ CB） 和白炭黑（ SiO2 ） 作为橡胶主要的补强剂，广 泛使用于各种橡胶制品中． 在橡胶补强的同时，由 于橡胶材料固有的黏弹滞后损耗和橡胶内部的填 料-填料、填 料-大 分 子 链 以 及 大 分 子 链 之 间 的 摩 擦，动态环境下使用的橡胶制品会产生大量的热 量，产生的热量不能及时地传导出去将导致橡胶内 部急剧升温，使其性能劣化，因此需要提高橡胶制 品的导热性来提高其动态使用下的使用性能和使 用寿命． 同时，随着橡胶制品的多样化，很多应用 领域如防过电流 / 过热元件、开关、传感器、密封器 件等需要橡胶制品具有抗静电、导电性或气体阻隔 性等． 面对橡胶制品的功能性需求，发展低填料含 量和高增强效率（ 降低生热） ，同时具有功能性的 纳米填料（ 黏土、碳纳米管（ CNTs） 、石墨烯等） / 橡 胶复合材料的制备与研究显得尤为重要［1 ～3］． 如 Zhang 等通过溶液共混法制备有机改性黏土 / 丁基 橡胶（ IIＲ） 复合材料，加入 8 vol% 有机改性黏土时， 复合材料的 300% 定伸强度和拉伸强度分别提高 约 1． 2 和 2． 3 倍，氮气渗透性下降 22%［4］． 对比炭 黑，CNTs 填充的丁苯橡胶（ SBＲ） 具有更高的强度， 更高的导热率和电导率［5］．
