制粉系统概述
合集下载
制粉系统介绍
• 二期制粉系统主要设备： 6只原煤斗、CS2036型电子称重式给煤机、6台MW31B/LDyn型中速磨煤机（配动态旋转分离器）、煤粉管、石子煤 排放装置等设备。 燃烧设计煤种时，5套制粉系统运行，1套备用，可以满足 锅炉最大连续负荷（BMCR）的需求 。
2、制粉流程
可分为：风流和煤流
• 风流：
空气经一次风机加压后分为两路，一路进入冷一次风道， 另一路经空气预热器加热后进入热一次风道，冷、热一次风通过磨煤 机的冷、热风调节挡板进入磨煤机入口混合风道。我们可以通过调节 冷、热风调节挡板来控制混风风量和磨出口风温，来达到不同煤量输 送、干燥要求，保证制粉系统的正常运行。
4、 CS2036电子称重式给煤机
• 本厂使用上海发电设备成套设计研究院生产的 CS2036型电子称重式给煤机，，装有变频电机， 可以根据磨煤机负荷需求的变化自动改变转速， 调整给煤量，并在输送的过程中完成对给煤量的 计量，显示给煤量的瞬时值，累计值，将原煤均 匀连续的供应给磨煤机。
• 每台锅炉配备6台给煤机，1台给煤机对应1台磨煤 机，给煤机设备界限包含入口落煤闸板、入口管 道、给煤机、给煤机出口闸板、至磨煤机伸缩节 之间管道以及相关控制器、测点、线缆等。
漏粉
漏粉、皮管脱落漏气
3、磨煤机常见缺陷。
• 漏粉：通常见于磨煤机出口闸板门处。
• 漏风：磨煤机弹簧加载装置的密封管道连接处发生过漏风， 6E磨煤机热一次风调节门处近期发生过漏灰。
• 堵塞：使用进口煤以来，多台磨发生多次石子煤板结造成 的石子煤斗堵塞。
• 渗漏：磨煤机油站油泵驱动端时常会轻微渗漏。
三、制粉系统常见缺陷
1、常见缺陷种类 2、给煤机常见缺陷 3、磨煤机常见缺陷 4、制粉系统其它设备常见缺陷
2、制粉流程
可分为：风流和煤流
• 风流：
空气经一次风机加压后分为两路，一路进入冷一次风道， 另一路经空气预热器加热后进入热一次风道，冷、热一次风通过磨煤 机的冷、热风调节挡板进入磨煤机入口混合风道。我们可以通过调节 冷、热风调节挡板来控制混风风量和磨出口风温，来达到不同煤量输 送、干燥要求，保证制粉系统的正常运行。
4、 CS2036电子称重式给煤机
• 本厂使用上海发电设备成套设计研究院生产的 CS2036型电子称重式给煤机，，装有变频电机， 可以根据磨煤机负荷需求的变化自动改变转速， 调整给煤量，并在输送的过程中完成对给煤量的 计量，显示给煤量的瞬时值，累计值，将原煤均 匀连续的供应给磨煤机。
• 每台锅炉配备6台给煤机，1台给煤机对应1台磨煤 机，给煤机设备界限包含入口落煤闸板、入口管 道、给煤机、给煤机出口闸板、至磨煤机伸缩节 之间管道以及相关控制器、测点、线缆等。
漏粉
漏粉、皮管脱落漏气
3、磨煤机常见缺陷。
• 漏粉：通常见于磨煤机出口闸板门处。
• 漏风：磨煤机弹簧加载装置的密封管道连接处发生过漏风， 6E磨煤机热一次风调节门处近期发生过漏灰。
• 堵塞：使用进口煤以来，多台磨发生多次石子煤板结造成 的石子煤斗堵塞。
• 渗漏：磨煤机油站油泵驱动端时常会轻微渗漏。
三、制粉系统常见缺陷
1、常见缺陷种类 2、给煤机常见缺陷 3、磨煤机常见缺陷 4、制粉系统其它设备常见缺陷
制粉系统
2.2 由于我厂煤的挥发份较高，现在挥发份为25%左右，容易造成煤粉自燃或爆炸，为 预防这一潜在危险源，将整个制粉系统加入消防用氮气，该氮气共有两路：一、与系 统相连氮气源；二、零米备用氮气瓶，待系统氮气不可用时，便可启动备用氮气源。 氮气管主要安装在磨煤机进出口、细粉仓共八处，并装有截止阀和电动阀。氮气虽可 供消防用，但氮气过多容易造成人呼吸困难或窒息。在制粉系统检修时将截止阀和电 动阀均关闭，并在电动阀后法兰加设盲板，确保氮气不能够进入制粉系统。
站油压低，以上任一条件满足，联锁停止磨煤机； 2.5 磨煤机手动停机条件：对应给煤机已停止，允许手动停止磨煤机； 2.6 排粉风机启动联锁：排粉机对应入口门关且排粉机无事故跳闸信号允许启动排粉风
机。 2.7 排粉风机联锁：MFT动作或送风机全停时联锁停止排粉风机。
4制粉系统安全注意事项
3.制粉系统主要联锁情况
2.1 给煤机启动联锁：给煤机无故障信号、无堵煤信号且对应磨煤机已运行，允许启动 给煤机；
2.2 给煤机联锁：MFT动作或对应磨煤停止，联锁停止给煤机； 2.3 磨煤机启动联锁：磨煤机无事故跳闸信号、对应排粉机运行且润滑油压，高压油泵
运行正常，允许启动磨煤机； 2.4 磨煤机保护联锁：MFT动作、相应的排粉机停、瓦温>50℃（二选二）、磨煤机稀油
粉风机出口温度达到60－70℃方可启动磨煤机，防止整个系统温度低造成积粉而堵管。 4.1.4 启动给煤机,缓慢增加给煤量，注意磨煤机出口风温和压差的变化，磨煤机压差
<3000pa,据情况调整排粉机再循环，磨煤机出口风温不超过70℃，防止因出口温度过 高造成煤粉仓温度高。 4.2停止制粉系统过程中应注意： 4.2.1 停止给煤机后，保持磨煤机出口温度不超70 ℃，抽粉不低于10分钟。 4.2.2 抽粉过程中注意锅炉压力及负荷的变化，及时调整给粉量，压力波动大时，可 采取停止上层一支粉管保持压力。 4.2.3 排粉风机停止后，立即开启三次风冷却风门，防止烧坏三次风喷嘴。 4.2.4 制粉系统停止后，应关闭吸潮管。
站油压低，以上任一条件满足，联锁停止磨煤机； 2.5 磨煤机手动停机条件：对应给煤机已停止，允许手动停止磨煤机； 2.6 排粉风机启动联锁：排粉机对应入口门关且排粉机无事故跳闸信号允许启动排粉风
机。 2.7 排粉风机联锁：MFT动作或送风机全停时联锁停止排粉风机。
4制粉系统安全注意事项
3.制粉系统主要联锁情况
2.1 给煤机启动联锁：给煤机无故障信号、无堵煤信号且对应磨煤机已运行，允许启动 给煤机；
2.2 给煤机联锁：MFT动作或对应磨煤停止，联锁停止给煤机； 2.3 磨煤机启动联锁：磨煤机无事故跳闸信号、对应排粉机运行且润滑油压，高压油泵
运行正常，允许启动磨煤机； 2.4 磨煤机保护联锁：MFT动作、相应的排粉机停、瓦温>50℃（二选二）、磨煤机稀油
粉风机出口温度达到60－70℃方可启动磨煤机，防止整个系统温度低造成积粉而堵管。 4.1.4 启动给煤机,缓慢增加给煤量，注意磨煤机出口风温和压差的变化，磨煤机压差
<3000pa,据情况调整排粉机再循环，磨煤机出口风温不超过70℃，防止因出口温度过 高造成煤粉仓温度高。 4.2停止制粉系统过程中应注意： 4.2.1 停止给煤机后，保持磨煤机出口温度不超70 ℃，抽粉不低于10分钟。 4.2.2 抽粉过程中注意锅炉压力及负荷的变化，及时调整给粉量，压力波动大时，可 采取停止上层一支粉管保持压力。 4.2.3 排粉风机停止后，立即开启三次风冷却风门，防止烧坏三次风喷嘴。 4.2.4 制粉系统停止后，应关闭吸潮管。
锅炉制粉系统
需要减少流经空气预热器的空气量.
Page 8
2）正压直吹式制粉系统
按制粉系统工作流程，排粉机（一次风机）在磨煤机之前， 整个系统处于正压下工作，称为正压直吹式系统。
如下图
Page 9
1-原煤仓 2-自动磅秤 3-给煤机 4-中速磨煤机 5-粗粉分离器 6排粉机 6-一次风箱 7-一次风管 8-燃烧器 9-锅炉 10-送风机 11-一次风机 12-空气预热器 13-热风管 道 14-冷风管道 15-排粉风机 16-二次风箱 17-冷风门 18-磨煤机密封冷风门 19-密封风机
Page 14
双进双出钢球磨直吹式制粉系统
（1）双进双出钢球磨直吹式制粉系统
双进双出钢球磨煤机一般也采用正压直吹式制粉系
统。分离器和磨煤机组成一体的系统成为双进双出磨煤机
整体布置系统，分离器和磨煤机分开布置的称为双进双出
磨煤机分体布置系统。
Page 15
双进双出钢球磨煤机正压直吹式制粉系统
1-给煤机 2-混料箱 3-双进 双出钢球磨煤机 4-粗粉分离 器 5-风量测量装置 6-一次风 机 7-二次风机 8-空气预热 器 9-密封风机
Page 4
2、直吹式制粉系统
直吹式制粉系统特点：
磨煤机的磨煤量 = 锅炉的燃料消耗量
磨煤机干燥剂既是输粉介质，又是进入炉膛的一次风，锅 炉系统与锅炉之间需要保持燃料的供需平衡。
直吹式制粉系统宜采用变负荷运行特性较好的磨煤机， 如中速磨煤机、高速磨煤机、双进双出钢球磨煤机。
Page 5
（1）中速磨直吹式制粉系统
Page 16
双进双出钢球磨煤机正压直吹式制粉系统与中速磨煤机 直吹式制粉系统比较，具有以下优点。
1、煤种适应性广。 2、备用容量小。 3、响应锅炉负荷变化性能好。 4、负荷调节范围大。 5、钢球磨煤机的煤粉细度稳定，不受负荷变化的影响。 6、煤粉浓度高。
Page 8
2）正压直吹式制粉系统
按制粉系统工作流程，排粉机（一次风机）在磨煤机之前， 整个系统处于正压下工作，称为正压直吹式系统。
如下图
Page 9
1-原煤仓 2-自动磅秤 3-给煤机 4-中速磨煤机 5-粗粉分离器 6排粉机 6-一次风箱 7-一次风管 8-燃烧器 9-锅炉 10-送风机 11-一次风机 12-空气预热器 13-热风管 道 14-冷风管道 15-排粉风机 16-二次风箱 17-冷风门 18-磨煤机密封冷风门 19-密封风机
Page 14
双进双出钢球磨直吹式制粉系统
（1）双进双出钢球磨直吹式制粉系统
双进双出钢球磨煤机一般也采用正压直吹式制粉系
统。分离器和磨煤机组成一体的系统成为双进双出磨煤机
整体布置系统，分离器和磨煤机分开布置的称为双进双出
磨煤机分体布置系统。
Page 15
双进双出钢球磨煤机正压直吹式制粉系统
1-给煤机 2-混料箱 3-双进 双出钢球磨煤机 4-粗粉分离 器 5-风量测量装置 6-一次风 机 7-二次风机 8-空气预热 器 9-密封风机
Page 4
2、直吹式制粉系统
直吹式制粉系统特点：
磨煤机的磨煤量 = 锅炉的燃料消耗量
磨煤机干燥剂既是输粉介质，又是进入炉膛的一次风，锅 炉系统与锅炉之间需要保持燃料的供需平衡。
直吹式制粉系统宜采用变负荷运行特性较好的磨煤机， 如中速磨煤机、高速磨煤机、双进双出钢球磨煤机。
Page 5
（1）中速磨直吹式制粉系统
Page 16
双进双出钢球磨煤机正压直吹式制粉系统与中速磨煤机 直吹式制粉系统比较，具有以下优点。
1、煤种适应性广。 2、备用容量小。 3、响应锅炉负荷变化性能好。 4、负荷调节范围大。 5、钢球磨煤机的煤粉细度稳定，不受负荷变化的影响。 6、煤粉浓度高。
制粉系统概述
整理版ppt
15
给煤机的结构
7、机器的润滑除减速机采用润滑油浸油润滑 外，其余润滑均采用润滑脂。机器内部的 润滑靠利用软管接至机体外，所以不需打 开机器门体即可进行润滑。
整理版ppt
16
控制面板
整理版ppt
17
按键说明
• 键盘上有三种颜色的键，白、蓝、黄，白色键是给煤机操 作模式REMOTE-OFE-LOCALL(遥控－停止－本地)的选 择键，它们被使用得最为频繁，蓝色键是功能键和数字键， 黄色键是附加功能键，黄色键按动之前，必须先按键盘右 下角的全黄STIFT键才能被接受。
整理版ppt
25
工作原理
需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环 借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾 磨。三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由 液压加载系统产生，通过静定的三点系统，碾磨力均匀作 用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、 传动盘、齿轮箱、液压缸后通过底板传至基础。原煤的碾 磨和干燥同时进行，一次风（热风）通过喷嘴环均匀进入 磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘 干并输送至磨机上部的分离器，在分离器中进行分离，粗 粉被分离出来返回磨环重磨，合格的细粉被一次风带出分 离器。
• 转速RPM（转/分）显示出给煤机皮带传动电动机 的速度。
• 给煤率RATE（给煤率）显示出给煤机运行于称重 模式时的运行给煤率，或者当给煤机运行于容积 式模式时从物料平均密度得出的相应给煤率。
整理版ppt
20
状态显示灯
• 指示灯：在键盘面板上有10个指示灯随时提供给煤机的操作状态。
• RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。 • READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。 • FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关LSFB
制粉系统演示文稿
旁 路 风
进入磨煤机的一次风总量 中除容量风以外的那一部 旁路风的作用： 分即为旁路风。旁路风进 一、干燥从给煤机落下的原煤 入混料箱经下面的落煤管 同原煤一起进入磨煤机筒 二、当低负荷时通过调整该风 体内。 量来保证进入磨机筒体的一次
风的携带煤粉的能力。
密 封 风
密封风是正压式制粉系 中空轴密封风对于磨煤机的 冷一次风作为给煤机密 统正常运行不可缺少的， 作用在于封住磨机动静部件 封风作用在于防止磨机 本厂制粉系统的密封风 之间的间隙，防止漏粉污染 内的高温气流进入给煤 主要有磨机和给煤机两 工作环境和润滑油；齿轮罩 机的箱体内造成制粉系 种用户;密封风的作用是使齿轮罩内 有冷一次风、齿 统的效率下降和给煤机 轮罩密封风、中空轴密 形成正压气氛防止灰尘污染 内的原煤自燃着火。 封风三路来源。 齿轮润滑油。
加球口
B磨机
C磨机
D磨机
炉0米制粉设备布置
磨机的检修 间隙
炉本体
临炉 渣仓
冷热风及密 封风母管
A磨机 B磨机
中空轴密封 风机
C磨机 D磨机
本厂磨煤机的优点
1)可靠性高、 可用率高。 2)维护简便， 维护费用低。 3)出力稳定。 4)对煤种的适应能力优 于其他形式的制粉系统。 能有效地磨制坚硬、腐 蚀性强的煤。
煤炭的元素和工业分析
应用基用于煤炭处于入炉或接收 分析基表明煤样处于自然干燥状 状态下的分析结果进行比较，亦 态下的分析结果。实验室分析用 称接受基或收到基。相应于元素 这种煤样来进行，能获得容易正 分析及工业分析的表达式分别为： 确的结果，相应的表达式为：
因此可以看出：用应用基、 我国常用的分析基准 分析基、干燥基、可燃基 有四种分别是应用基 来表达煤炭的组成成份， （或接收基）、干燥 干燥基是将煤样经历 105 ℃的干 可燃基是将分析结果排除灰分和 在本质上都是相同的，差 基、分析基、可燃基。 燥恒重后的测定结果。但是实际 水份的影响(Af=0、Wf=0)后通过 别只是它们的数值得生于 的测定，由于称量过程极易吸湿 换算得出的表达标准。相应的表 的原因，都是以分析基的结果如 达式为： 不同的场合（试验条件）。 除水份（ Wf ＝0）通过计算得出
制粉系统
降低磨煤机电耗
由图所示可知，加载力大小随磨煤机出力 大小变化而变化，可有效减少磨煤机回粉 量，降低磨煤机电耗。由于空气弹簧的刚 度是一个变量，加载力小，刚度小（反之 亦然），现将空气弹簧的最大刚度做到低 于弹簧定加载磨煤机的弹簧刚度，这样磨 煤机的振动小，运行更加平稳。
二．HP磨煤机 磨煤机
• HP型磨煤机是美国CE公司在RP型磨煤机的基础上改进、创新发展起来 的一种高性能先进的浅碗式磨煤机，其研磨部件是磨辊和碗形磨盘。 上海重型机器厂在80年代引进了CE公司RP磨的整套生产技术，现在已 形成生产能力向用户提供RP磨及HP磨系列产品。HP磨采用了RP磨的 基本形式，其结构主要由齿轮减速箱、磨辊和加载装置、磨碗、分离 器等部分组成。在目前国内的300MW、600MW机组上也已有大量业 绩。HP磨保留了RP磨的优点，又吸收了MPS、MBF磨的特点。同RP磨 相比，HP磨重大改进主要有： • 1）采用螺旋伞齿轮加行星齿轮二级减速立式传动，既便于检修，又 ）采用螺旋伞齿轮加行星齿轮二级减速立式传动，既便于检修， 便于密封隔热。 便于密封隔热。 • 加大了磨辊的直径（30%），延长寿命。 • 2）采用可重复堆焊的磨辊套硬质合金材料。 ）采用可重复堆焊的磨辊套硬质合金材料。 • 3）采用叶轮装置改善喷口出口处空气动力场，降低出口速度，降低 ）采用叶轮装置改善喷口出口处空气动力场，降低出口速度， 阻力和磨损。 阻力和磨损。 • 4）由液压加载改为外置式弹簧变加载。 ）由液压加载改为外置式弹簧变加载。 • 5）采用了磨辊翻出专利技术，辊套更换时间只需 小时。 小时。 ）采用了磨辊翻出专利技术，辊套更换时间只需8小时 • 6）HP磨煤机，其结构设计与选型计算引进的为美国燃烧工程公司 磨煤机， ） 磨煤机 （CE）技术，对同样引进美国 技术的四角切园燃烧锅炉具有成熟的 ）技术，对同样引进美国CE技术的四角切园燃烧锅炉具有成熟的 配套经验，传统的磨煤机为4个出粉口 个出粉口。 配套经验，传统的磨煤机为 个出粉口。
制粉系统讲解
4) 对于煤粉燃烧器设置相应点火装置的锅炉，当启动磨 煤机时，必须将其相应的煤粉点火装置投入，以保证在每个 煤粉燃烧器投运时，煤粉能迅速稳定地着火，防止因燃烧器 射流周围高温回流而发生局部爆燃的现象。这对无法安装防 爆门的大容量锅炉来说尤为重要。
(2)RP(或HP)磨煤机的正常停运：
1)停止给煤机，投入相应的点火装置，保证从磨煤机 和一次风管吹扫出来的残余煤粉燃尽，并保持磨煤机出口 温度不超过规定值。 2)当磨煤机空载后，停止磨煤机。 3)再经一段时间吹扫，停止一次风机。结束吹扫后， 再停运相应的点火装置。 4)磨煤机出口挡板随一次风机停运自动关闭。但磨煤 机停运作冷备用时，冷风门和磨煤机出口挡板是常开的， 而一次风机入口风门是微开的，这是为了冷却停运的煤粉 燃烧器。 对于采用冷一次风机的直吹式制粉系统，其启停顺序 与上述基本相同，由于它的一次风机为各台磨煤机所共用， 一次风机启动顺序有所差别。
(3)磨煤机出口温度高于规定值。过高的磨煤机出口温度会使煤 粉中挥发性气体逸出，增加煤粉着火的危险性。磨煤机出口温 度高于规定值11℃，控制系统应该自动关闭热一次风门。 (4)一次风速低于规定值。煤粉管道中一次风速不足以维持煤 粉的悬浮，煤粉会在管内沉积，造成煤粉管道堵塞，并引起自 燃着火。 (5)一次风速高于规定值。过高的管内风速会增加煤粉管道和 磨煤机的磨损。磨煤机内风速过高，会使煤粉变粗。 (6)石子煤排出不畅，使石子煤在磨煤机的热风室内堆积，造 成石子煤刮板严重磨损，甚至会造成石子煤刮板断裂。
第二节 制粉系统的运行 制粉系统是煤粉锅炉的重要辅助系统，它的启停、运行的 好坏，直接影响锅炉的安全性与经济性。制粉系统发生故 障，会使锅炉出力降低，甚至被迫停炉。制粉系统运行不 稳定，会使炉内燃烧不稳，甚至会灭火。 运行的基本要求是： (1)磨制满足锅炉出力所需要的煤粉量； (2)保证煤粉的质量合格，以满足锅炉燃烧的要求； (3)降低制粉电耗和其他损耗，提高经济性； (4)防止发生煤粉自燃和爆炸等事故。
(2)RP(或HP)磨煤机的正常停运：
1)停止给煤机，投入相应的点火装置，保证从磨煤机 和一次风管吹扫出来的残余煤粉燃尽，并保持磨煤机出口 温度不超过规定值。 2)当磨煤机空载后，停止磨煤机。 3)再经一段时间吹扫，停止一次风机。结束吹扫后， 再停运相应的点火装置。 4)磨煤机出口挡板随一次风机停运自动关闭。但磨煤 机停运作冷备用时，冷风门和磨煤机出口挡板是常开的， 而一次风机入口风门是微开的，这是为了冷却停运的煤粉 燃烧器。 对于采用冷一次风机的直吹式制粉系统，其启停顺序 与上述基本相同，由于它的一次风机为各台磨煤机所共用， 一次风机启动顺序有所差别。
(3)磨煤机出口温度高于规定值。过高的磨煤机出口温度会使煤 粉中挥发性气体逸出，增加煤粉着火的危险性。磨煤机出口温 度高于规定值11℃，控制系统应该自动关闭热一次风门。 (4)一次风速低于规定值。煤粉管道中一次风速不足以维持煤 粉的悬浮，煤粉会在管内沉积，造成煤粉管道堵塞，并引起自 燃着火。 (5)一次风速高于规定值。过高的管内风速会增加煤粉管道和 磨煤机的磨损。磨煤机内风速过高，会使煤粉变粗。 (6)石子煤排出不畅，使石子煤在磨煤机的热风室内堆积，造 成石子煤刮板严重磨损，甚至会造成石子煤刮板断裂。
第二节 制粉系统的运行 制粉系统是煤粉锅炉的重要辅助系统，它的启停、运行的 好坏，直接影响锅炉的安全性与经济性。制粉系统发生故 障，会使锅炉出力降低，甚至被迫停炉。制粉系统运行不 稳定，会使炉内燃烧不稳，甚至会灭火。 运行的基本要求是： (1)磨制满足锅炉出力所需要的煤粉量； (2)保证煤粉的质量合格，以满足锅炉燃烧的要求； (3)降低制粉电耗和其他损耗，提高经济性； (4)防止发生煤粉自燃和爆炸等事故。
制粉系统
燃煤锅炉 制粉系统概述
制粉系统简介-作用和分类
– – 直吹式制粉系统 中间储仓式制粉系统
制粉系统主要设备-分离器、磨煤机 制粉系统的选用原则 制粉系统相关计算
一、制粉系统简介
系统组成：
• 原煤输送系统将破碎后的原煤送入原煤仓→给煤 机→磨煤机→煤粉分离器→合格的煤粉（煤粉仓） →给粉机→由气流（如热空气）送入炉内燃烧。
作用：保证磨制煤粉的细度（粗粉分离器）或较 彻底地分离干燥介质与煤粉（细粉分离器）。 原理：利用离心力及重力（沉降）、惯性力、撞 击等的共同作用将较粗煤粉颗粒分离出来。
类型：
– 离心式分离器：径向叶片式；轴向叶片式。
– 旋转式分离器
煤粉细度的调节主要通过分离器的调节来实现。
粗粉分离器 作Leabharlann ：3、影响球磨机工作的主要因素
（1）临界转速ncr与工作转速n：影响磨煤出力和电耗
图3 筒体不同转速时钢球的运动状况 （a) n ≤ ncr；(b) n略小于ncr ；(c) n ≥ ncr
3、影响球磨机工作的主要因素
（2）钢球充满系数ψ 与钢球直径D： 影响出力、能耗和煤粉粒度 钢球充满系数是指钢球容积占筒体容积的份额。一 般为筒体容积的1/3。 钢球直径应根据磨煤电耗和金属损耗的总费用为最 小的原则来选择。一般采用直径为30～60mm的不同钢 球。
中间储仓式制粉系统：
• 低速球磨中间储仓式制粉系统
包括热风送粉和干燥剂送份（乏气送粉）
制粉系统主要设备
制粉系统的任务及相应设备： ① 制粉及干燥——磨煤机、下行干燥管； ② 输煤及输粉——给煤机、排粉风机、一 次风机、 给粉机、原煤仓及煤粉仓； ③ 煤粉分离——粗粉分离器及细粉分离器。
二、煤粉分离器
制粉系统简介-作用和分类
– – 直吹式制粉系统 中间储仓式制粉系统
制粉系统主要设备-分离器、磨煤机 制粉系统的选用原则 制粉系统相关计算
一、制粉系统简介
系统组成：
• 原煤输送系统将破碎后的原煤送入原煤仓→给煤 机→磨煤机→煤粉分离器→合格的煤粉（煤粉仓） →给粉机→由气流（如热空气）送入炉内燃烧。
作用：保证磨制煤粉的细度（粗粉分离器）或较 彻底地分离干燥介质与煤粉（细粉分离器）。 原理：利用离心力及重力（沉降）、惯性力、撞 击等的共同作用将较粗煤粉颗粒分离出来。
类型：
– 离心式分离器：径向叶片式；轴向叶片式。
– 旋转式分离器
煤粉细度的调节主要通过分离器的调节来实现。
粗粉分离器 作Leabharlann ：3、影响球磨机工作的主要因素
（1）临界转速ncr与工作转速n：影响磨煤出力和电耗
图3 筒体不同转速时钢球的运动状况 （a) n ≤ ncr；(b) n略小于ncr ；(c) n ≥ ncr
3、影响球磨机工作的主要因素
（2）钢球充满系数ψ 与钢球直径D： 影响出力、能耗和煤粉粒度 钢球充满系数是指钢球容积占筒体容积的份额。一 般为筒体容积的1/3。 钢球直径应根据磨煤电耗和金属损耗的总费用为最 小的原则来选择。一般采用直径为30～60mm的不同钢 球。
中间储仓式制粉系统：
• 低速球磨中间储仓式制粉系统
包括热风送粉和干燥剂送份（乏气送粉）
制粉系统主要设备
制粉系统的任务及相应设备： ① 制粉及干燥——磨煤机、下行干燥管； ② 输煤及输粉——给煤机、排粉风机、一 次风机、 给粉机、原煤仓及煤粉仓； ③ 煤粉分离——粗粉分离器及细粉分离器。
二、煤粉分离器
第三讲 制粉系统及其设备(2)
18
谢谢大家! 谢谢大家!
19
17
七、直吹式与中储式系统的优缺点比较
1、直吹式系统简单，设备少，布置紧凑，钢材耗 、直吹式系统简单，设备少，布置紧凑， 量少，投资省，运行电耗低；中储式正好相反。 量少，投资省，运行电耗低；中储式正好相反。 2、直吹式系统燃煤量是通过给煤机调节，时滞较 、直吹式系统燃煤量是通过给煤机调节， 灵敏性较差，容易出现风粉不均匀的现象。 大，灵敏性较差，容易出现风粉不均匀的现象。 中储式系统供粉可靠性较高， 中储式系统供粉可靠性较高，磨煤机可经常在经 济负荷下运行；锅炉负荷变化时， 济负荷下运行；锅炉负荷变化时，燃煤量通过给 粉机调节既方便又灵敏。 粉机调节既方便又灵敏。 3、中储式制粉系统排粉机比负压直吹式系统轻得 、 多。 4、中储式系统 煤粉爆炸的可能性比直吹式大。 煤粉爆炸的可能性比直吹式大。 、
11
四、风扇磨直吹式制粉系统
（一）热风干燥风扇磨直吹式制粉系统
适宜磨制一般的烟煤和褐煤。 适宜磨制一般的烟煤和褐煤。
12
（二）热风掺炉烟干燥风扇磨直吹式系统
适宜磨制高水分褐煤，既能提高干燥能力， 适宜磨制高水分褐煤，既能提高干燥能力，又可防止煤粉爆炸和燃烧 器喷口被烧坏。 器喷口被烧坏。
13
五、乏气送粉中储式制粉系统
锅炉设备
第三讲 制粉系统及其设备 第二部分 制粉系统
内容简介
制粉系统分类及特点 几个基本概念 中速磨直吹式制粉系统 风扇磨直吹式制粉系统 乏气送粉中储式制粉系统 热风送粉中储式制粉系统 直吹式与中储式制粉系统的比较
2
一、制粉系统分类及特点
（一）直吹式制粉系统： 直吹式制粉系统：
在直吹式制粉系统中， 在直吹式制粉系统中，磨煤机磨制的煤粉全部送 制粉量随锅炉负荷变化而变化。 入炉膛燃烧 ；制粉量随锅炉负荷变化而变化。 制粉量随锅炉负荷变化而变化 既是输粉介质， 磨煤机干燥剂 ，既是输粉介质，又是进入炉膛的 既是输粉介质 一次风 。 一般配用中速或高速磨煤机， 一般配用中速或高速磨煤机，也可配用双进双出 球磨机。 球磨机。
谢谢大家! 谢谢大家!
19
17
七、直吹式与中储式系统的优缺点比较
1、直吹式系统简单，设备少，布置紧凑，钢材耗 、直吹式系统简单，设备少，布置紧凑， 量少，投资省，运行电耗低；中储式正好相反。 量少，投资省，运行电耗低；中储式正好相反。 2、直吹式系统燃煤量是通过给煤机调节，时滞较 、直吹式系统燃煤量是通过给煤机调节， 灵敏性较差，容易出现风粉不均匀的现象。 大，灵敏性较差，容易出现风粉不均匀的现象。 中储式系统供粉可靠性较高， 中储式系统供粉可靠性较高，磨煤机可经常在经 济负荷下运行；锅炉负荷变化时， 济负荷下运行；锅炉负荷变化时，燃煤量通过给 粉机调节既方便又灵敏。 粉机调节既方便又灵敏。 3、中储式制粉系统排粉机比负压直吹式系统轻得 、 多。 4、中储式系统 煤粉爆炸的可能性比直吹式大。 煤粉爆炸的可能性比直吹式大。 、
11
四、风扇磨直吹式制粉系统
（一）热风干燥风扇磨直吹式制粉系统
适宜磨制一般的烟煤和褐煤。 适宜磨制一般的烟煤和褐煤。
12
（二）热风掺炉烟干燥风扇磨直吹式系统
适宜磨制高水分褐煤，既能提高干燥能力， 适宜磨制高水分褐煤，既能提高干燥能力，又可防止煤粉爆炸和燃烧 器喷口被烧坏。 器喷口被烧坏。
13
五、乏气送粉中储式制粉系统
锅炉设备
第三讲 制粉系统及其设备 第二部分 制粉系统
内容简介
制粉系统分类及特点 几个基本概念 中速磨直吹式制粉系统 风扇磨直吹式制粉系统 乏气送粉中储式制粉系统 热风送粉中储式制粉系统 直吹式与中储式制粉系统的比较
2
一、制粉系统分类及特点
（一）直吹式制粉系统： 直吹式制粉系统：
在直吹式制粉系统中， 在直吹式制粉系统中，磨煤机磨制的煤粉全部送 制粉量随锅炉负荷变化而变化。 入炉膛燃烧 ；制粉量随锅炉负荷变化而变化。 制粉量随锅炉负荷变化而变化 既是输粉介质， 磨煤机干燥剂 ，既是输粉介质，又是进入炉膛的 既是输粉介质 一次风 。 一般配用中速或高速磨煤机， 一般配用中速或高速磨煤机，也可配用双进双出 球磨机。 球磨机。
制粉系统的名词解释
制粉系统的名词解释粉体是一种常见的物料形态，在工业生产中广泛应用。
制粉系统是指用于将物料加工成粉体的一系列设备和工艺流程的集合。
下面将对制粉系统中一些常用的名词进行解释和介绍。
粉碎机粉碎机是制粉系统中最基本的设备之一。
它通过将物料进行机械碎化，将其从原料的块状或颗粒状转化为粉末状。
粉碎机可以采用不同的工作原理，包括剪切、冲击、挤压和磨擦等。
不同类型的粉碎机适用于处理不同性质的物料，比如硬度、湿度和颗粒大小等。
振动筛振动筛是制粉系统中常用的筛分设备。
它通过振动筛网将粉末从不同大小的颗粒中进行筛分和分级。
振动筛可以根据物料的特性和需要进行定制，可以具备不同的筛分效率和分离精度。
通过振动筛，可以实现对粉末的粒度调控，提高产品的质量和细度。
磁选机磁选机是利用磁性物质与非磁性物质之间的磁性差异进行分离的设备。
在制粉系统中，磁选机常用于去除物料中的铁磁性杂质。
通过磁选机，可以有效地减少铁磁性杂质对粉体产品质量的影响，提高产品的纯度和可靠性。
气流分离器气流分离器是利用气体流动的力学原理对物料进行分离和分类的设备。
在制粉系统中，气流分离器常用于将粉体从气体中分离出来。
气流分离器可以根据颗粒的重力、惯性和阻力等特性来实现不同大小颗粒的分离，从而精确控制产品的粒度分布。
除尘器除尘器是制粉系统中必不可少的设备之一。
它用于去除制粉过程中产生的粉尘和细颗粒。
除尘器的主要工作原理是通过过滤、击打或电静除尘等方式，使粉尘颗粒与气流分离，并通过收集装置进行集中处理或回收利用。
除尘器的选型和配置需要根据生产工艺、粉尘特性和环境要求等进行综合考虑。
研磨机研磨机是制粉系统中用于对粉末进行进一步细化和提纯的设备。
它通过不断的物料碰撞、摩擦和剪切等作用，使粉末的颗粒细小化，表面积增大。
研磨机可以采用多种原理和结构，如球磨机、砂磨机和辊磨机等，用于满足不同物料和工艺要求下的研磨操作。
配料系统配料系统是制粉系统中的一个重要组成部分。
它用于根据产品配方要求和批量需求，将不同种类和比例的原料进行准确计量和混合。
制粉系统
制粉系统

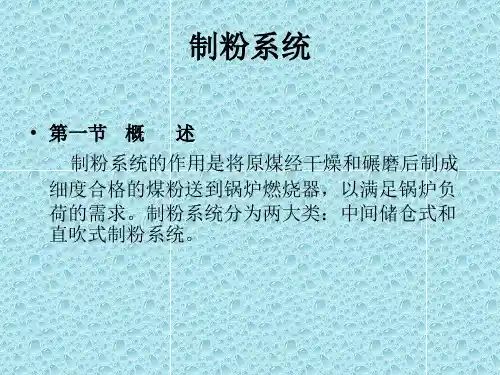

第一节 制粉设备概述及原理
制粉系统的分类：
煤粉制备系统分为直吹式和储仓式：
直吹式制粉系统：磨煤机磨制的煤粉直接吹入锅炉燃烧室。
（1）：磨煤机的出力就是锅炉的燃煤量； （2）：磨煤的干燥剂既是输送煤粉的介质，又是进入燃烧室的一次风。 （3）：制粉系统与锅炉设备之间随时需要保持燃料的供需平衡。
第二节 制粉系统的运行
（岳阳三期）双进双出球磨机直吹式制粉系统 启动：
二：（岳阳三期）双进双出球磨机直吹式制粉系统的启动： 1：一次风机的启动；（一次风母管的压力在6.5KPa以上，风温大于等于300度。） 2：密封风机的启动； 低压润滑油泵启动。 3：启动液压油泵。 （顶轴油压正常后投自动。）（两台同时开启。） 4：投入磨机对应层油枪四支。 （ 燃烧稳定；启动1、2、3台磨，稳燃。） 5：查动态分离器出口关断门关闭，开启煤粉清扫门电动门。逐个吹扫一分钟后关闭，开启 动态分离器出口关断门。 6：全开磨机密封风电动调节挡板，维持差压1.5-2.5KPa 7：开启动态分离器密封风门，启动变频电机动态分离器以初始转速运行。 8：开磨机一次总风门气动闸板，开驱动端。非驱动端容量风调节挡板10%左右，投旁路风调 节挡板自动（暖管），缓慢全开热风门，冷风门投自动，设温度130度暖磨。 9：磨机出口温大于等于60度，关驱动端，非驱动端容量风调节挡板。 10：启动给煤机，稳定后投自动。（先开启出口闸门，启动给煤机，开下煤闸门。） 11：根据煤量投：容量风调节挡板自动。（热风门：投自动） 12：磨机启动后延时3分钟，查高压油泵自动停运。（根据燃烧情况，适时退出油枪运行。）
内容小节：
《（岳阳三期）双进双出球磨机直吹式制粉系统 》√ 《MPS中速磨煤机的工作原理》√ 《中速磨煤机的工作原理》√
第一节 制粉设备概述及原理
制粉系统的分类：
煤粉制备系统分为直吹式和储仓式：
直吹式制粉系统：磨煤机磨制的煤粉直接吹入锅炉燃烧室。
（1）：磨煤机的出力就是锅炉的燃煤量； （2）：磨煤的干燥剂既是输送煤粉的介质，又是进入燃烧室的一次风。 （3）：制粉系统与锅炉设备之间随时需要保持燃料的供需平衡。
第二节 制粉系统的运行
（岳阳三期）双进双出球磨机直吹式制粉系统 启动：
二：（岳阳三期）双进双出球磨机直吹式制粉系统的启动： 1：一次风机的启动；（一次风母管的压力在6.5KPa以上，风温大于等于300度。） 2：密封风机的启动； 低压润滑油泵启动。 3：启动液压油泵。 （顶轴油压正常后投自动。）（两台同时开启。） 4：投入磨机对应层油枪四支。 （ 燃烧稳定；启动1、2、3台磨，稳燃。） 5：查动态分离器出口关断门关闭，开启煤粉清扫门电动门。逐个吹扫一分钟后关闭，开启 动态分离器出口关断门。 6：全开磨机密封风电动调节挡板，维持差压1.5-2.5KPa 7：开启动态分离器密封风门，启动变频电机动态分离器以初始转速运行。 8：开磨机一次总风门气动闸板，开驱动端。非驱动端容量风调节挡板10%左右，投旁路风调 节挡板自动（暖管），缓慢全开热风门，冷风门投自动，设温度130度暖磨。 9：磨机出口温大于等于60度，关驱动端，非驱动端容量风调节挡板。 10：启动给煤机，稳定后投自动。（先开启出口闸门，启动给煤机，开下煤闸门。） 11：根据煤量投：容量风调节挡板自动。（热风门：投自动） 12：磨机启动后延时3分钟，查高压油泵自动停运。（根据燃烧情况，适时退出油枪运行。）
内容小节：
《（岳阳三期）双进双出球磨机直吹式制粉系统 》√ 《MPS中速磨煤机的工作原理》√ 《中速磨煤机的工作原理》√
制粉系统详细介绍
制粉系统详细介绍火电厂大型燃煤锅炉机组一般都采用煤粉燃烧方式。
这种燃烧方式可以适合于大的锅炉容量，具有较高的燃烧效率、较广的煤种适应性以及较迅速的负荷响应性。
煤粉在炉内是处于悬浮状态燃烧的，燃烧过程在煤粉流经炉膛的短暂时间内完成，从着火稳定性与系统的经济性角度，电站锅炉都对煤粉的细度和干度提出一定的要求。
火力发电厂制粉系统的任务就是将原煤进行磨碎、干燥，成为具有一定细度和水分的煤粉，并把锅炉燃烧所需要的煤粉送入炉内进行燃烧。
制粉系统从系统风压方面可分为正压式和负压式；从工作流程方面又可分为直吹式和中间储仓式两类。
所谓直吹式制粉系统，就是原煤经过磨煤机磨成煤粉后直接吹入炉膛进行燃烧；而中间储仓式制粉系统是将制备出的煤粉先储存在煤粉仓中，然后根据锅炉负荷需要，再从煤粉仓取出经给粉机送入炉膛燃烧。
直吹式制粉系统制备出的煤粉一般是被具有一定风压的一次风吹至炉膛的，系统处于正压状态，所以直吹式制粉系统一般属于正压式制粉系统；而在中间储仓式制粉系统中制备出的煤粉一般是由排粉风机抽出的，系统处于负压状态，所以中间储仓式制粉系统一般属于负压式制粉系统。
我国电厂内各种类型的制粉系统都有采用，过去采用较多的是具有低速钢球磨煤机的中间储仓式制粉系统。
近年来，随着火电建设和电力工业技术的发展，600MW的锅炉所配用的制粉系统几乎都是冷一次风机正压直吹式制粉系统，配置双进双出筒式钢球磨煤机。
双进双出钢球磨煤机每端进口有一个空心圆管，圆管外围有用弹性固定的螺旋输煤器，螺旋输煤器和空心圆管可随磨煤机筒体一起转动，螺旋输煤器如像连续旋转的铰刀，使从给煤机下落的煤，由端头下部不断地被刮向筒内。
螺旋铰刀与空心圆筒的径向外侧在一个固定的圆筒外壳体，圆筒外壳体与带螺旋的空心圆筒之间有一定间隙，这个间隙的作用是：下部可通过煤块，上部可通过磨制后的风粉混合物。
对于硬件杂物可能使螺旋铰刀被卡涩时，因为螺旋铰刀是弹性固定在空心圆管上的，允许有一定位移变形作用，因而不易卡坏。
制粉系统
600MW机组集控全能值班员培训教材
启停及联锁
磨煤机的启动方式可分为满磨启动和空磨启动两种。满磨启动 是指在磨煤机跳闸等原因造成磨煤机内有大量存煤时的启动。 空磨启动是指磨煤机在正常停运后的启动。为防止积存在燃烧 器、煤粉管道等处的煤粉自燃，在满磨启动时不允许采用 “AUTO”方式，启动前必须用冷风对磨煤机、煤粉管道、燃烧 器进行8分钟的吹扫。 磨煤机的启动控制方式可分为自动和手动两种。采用自动启动 方式时，磨煤机的整个启动过程会根据已设计的启动逻辑自动 进行。而采用手动启动方式时，操作员可根据启动逻辑的提示 一步一步进行操作。
600MW机组集控全能值班员培训教材
启停及联锁
磨煤机跳闸条件之二
给煤机运行时，磨煤机停运或跳闸； 磨煤机运行，给煤机跳闸延时1分钟； MFT； 磨煤机润滑油压力低跳闸，≤0.07MPa； 磨煤机差压高，≥8kPa，延时10秒钟； 冷风隔离挡板关闭 热风隔离挡板关闭 磨煤机出口门关闭 磨煤机I/O柜故障 磨煤机跳闸继电器动作
600MW机组集控全能值班员培训教材
启停及联锁
磨煤机跳闸条件之一
磨煤机出口温度高，≥120℃； 两台一次风机停运，且密封风挡板没有关闭； RB或FCB来的跳闸信号； 该磨组火检或点火能源失去； 任一台一次风机运行，磨煤机马达运行，冷热风隔离挡板开启45 秒后，一次风量小于30t/h，延时5秒； 点火油枪没有投入运行，任一组点火油枪失去，磨煤机运行，磨 煤机负荷小于20t/h； 密封风控制挡板没有全开； 手动跳闸。
600MW机组全能值班员培训教材
制粉系统
制作： 2004年
600MW集控全能值班员培训教材
简目
系统概述 技术规范 启停及联锁 制粉系统运行
600MW机组集控全能值班员培训教材
制粉系统
我厂制粉系统介绍
磨煤机组成 磨煤机型号： MPS170HP-II 磨煤机减速机: 行星伞齿轮减速机JLX25Z 分离器: 静态分离器SLK310 带有手动调节挡板 碾磨力: 液压变加载 喷嘴环: 旋转喷嘴环 排渣： 气动闸门阀，排渣箱（手动排渣） 电动机: 355kw 防爆压力： 3.5 bar
磨煤机功能描述 MPS 系列磨煤机是具有三个固定磨辊的外加力型 辊盘式磨煤机。 落到旋转的磨盘中间的煤在离心力作用下甩到磨 盘瓦表面并经过磨辊的碾压。 三个磨辊均匀布置在磨盘上，碾磨压力由液压缸 提供，加载力通过加载架作用到三个磨辊上。磨辊和磨 盘受到的加载力是由拉杆、液压缸实现的，最终作用到 基础上。 物料的干燥和碾磨是同时进行的。一次风从磨盘周 围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料 吹到中架体上部分离器里的作用，在分离器里完成粗细 粉的分离。
SLK 型静态分离器 符合要求的煤粉被吹走，不符合要求的煤粉将落回 到磨盘重新进行碾磨。 外来杂质和大块物料因重量较大，不能被一次风吹走， 将通过喷嘴环的喷嘴落入中架体底部一次风室中，然后由 刮板机构将其刮到排渣箱中排出。
根据对随机备件测量磨辊厚度为120MM，衬瓦厚度为90MM。 加载导向板2厚度为55MM，导向板2厚度为35MM，按照 要求磨损不超过原厚度的60%。
静态分离器：
决定碾磨细度的离心力主要是由分离器盖下面的叶片产生的。在 整个运行过程中，这些叶片是可调的，并能按图4.1、4.2 在图上绘制出 来细度。图中给出了碾磨细度R90 和R200 与叶片位置的函数关系。
一次风：
通过增加一次风流量和喷嘴环出口风速，可在短时间内增加燃料 风的流量。为达到这一点，一次风流动速度很快，即在大约20～30s 内， 从其正常工况增加到恒定的风量并储备。这时就可以根据一次风和煤 流量或给煤机速度的式制粉系统的特点： 磨煤机的磨煤量=锅炉的燃料消耗量
制粉系统工作原理及作用
制粉系统工作原理及作用
制粉系统是一种用于将物料制成粉状物的设备，工作原理通常包括以下几个步骤：
1. 物料进料：物料通过进料系统进入制粉系统。
2. 破碎：物料经过破碎机或研磨机的作用，被分解成较小的颗粒。
3. 分级：经过破碎后的物料进入分级器，根据颗粒大小进行筛分，将目标粒径的物料保留，较大或较小的颗粒则分别排除。
4. 磨损：颗粒通过制粉系统内部的磨擦、撞击或其他外力作用，进一步磨损和细化。
5. 收集：经过细化后的粉状物由收集器收集起来，形成所需的制粉产品。
制粉系统主要的作用是将原始物料加工成所需的粉末形态，具体作用如下：
1. 细化：通过破碎、磨损等过程，将原始物料细化为更小的颗粒，提高物料的表观表面积，增加物料与环境的接触面，便于溶解、吸附或反应等后续操作。
2. 分离：制粉系统通过分级器将不符合要求的颗粒排除，确保制粉产品具有所需的粒径分布。
3. 提高物料的流动性：粉状物料较大的比表面积和较小的颗粒间空隙可以提高物料的流动能力，便于搬运、包装、储存等操作。
4. 改变物料性质：制粉过程中的力学作用可以改变物料的形态、密度和结构，进而改变物料的物理化学性质，如增强流变性、降低热稳定性等。
5. 节约能源：制粉系统通常采用高效能耗的破碎和磨损设备，可以将物料粉碎所需的能量最小化，提高能源利用效率和经济性。
综上所述，制粉系统通过物料的破碎、细化、分级等步骤，可以将原始物料加工成所需的粉末形态，以满足不同工业领域对粉状物料的需求。
600MW火电厂制粉系统解析
• 料位装置的清洗
• 为保证磨煤机的一次风流量与磨机的出煤量之间保持线形关系。磨煤 机输出的风煤比必须保持恒定，而风煤比在很大程度上取决于磨机内 的装煤量。为了更为精确地测量磨煤机的筒体料位，以便调节给煤机 转速，使磨煤机筒体料位保持在基本稳定的水平进而保证磨煤机出口 风煤比的恒定，在磨煤机已建立初始料位后料位测量系统可自动切换 为压差测量的方式。该方式的工作元件是三根伸入磨煤机筒体的压缩 空气的探管。探管系统利用的是低速喷射气流的原理，流量控制器维 持测量管内有一低速气流，管中的压力取决于管外流体的比重，当“ 液面”不是处于大气压下而是在正压容器内，那么可采用压差测量流 体“液面”的高度。磨煤机的两侧端部有三根压缩空气管用来以差压 的原理测量筒体料位称为料位差压管，其中一根探管（基准料位管） 置于粉状燃料之上，另两根（高、低料位管）的开口置于螺旋输送器 的里侧，高低料位管与基准料位管之间的压差代表了上下探头之间的 平均煤粉浓度（即料位），测量系统为保证每根探管的的通畅，防止 阻塞，设置了一套专用的压缩空气料位管吹扫系统，定时对磨煤机料 位管进行清理和吹扫。
墙
墙
A4 A3 A2 A1
F4 F3 F2 F1
磨煤机风量控制系统
•
料位的调整
•
1）磨负荷与风量的调节
• 磨分离器出口的一次风与煤粉之间的质量之比称为磨机的 风煤比，该量表征了对于本型号的双进双出球磨在额定的
转速下，携带单位质量的煤粉需要的一次风的总质量。风
煤比对于双进双出球磨来讲是负荷调节中的重要参考数据
• 因为这两个回路是对称而彼此独立的回路，具体操作时可 使用其中一个或同时使用两
• 个回路。在低负荷运行状态下，可实现半磨运行。
螺旋输送装置
• 磨煤机对煤的破碎作用是依靠磨煤金属元件对煤的撞击、挤 压及研磨作用来实现的。磨煤机采用耐磨锰钢钢球，直径为 φ50-80mm。
• 为保证磨煤机的一次风流量与磨机的出煤量之间保持线形关系。磨煤 机输出的风煤比必须保持恒定，而风煤比在很大程度上取决于磨机内 的装煤量。为了更为精确地测量磨煤机的筒体料位，以便调节给煤机 转速，使磨煤机筒体料位保持在基本稳定的水平进而保证磨煤机出口 风煤比的恒定，在磨煤机已建立初始料位后料位测量系统可自动切换 为压差测量的方式。该方式的工作元件是三根伸入磨煤机筒体的压缩 空气的探管。探管系统利用的是低速喷射气流的原理，流量控制器维 持测量管内有一低速气流，管中的压力取决于管外流体的比重，当“ 液面”不是处于大气压下而是在正压容器内，那么可采用压差测量流 体“液面”的高度。磨煤机的两侧端部有三根压缩空气管用来以差压 的原理测量筒体料位称为料位差压管，其中一根探管（基准料位管） 置于粉状燃料之上，另两根（高、低料位管）的开口置于螺旋输送器 的里侧，高低料位管与基准料位管之间的压差代表了上下探头之间的 平均煤粉浓度（即料位），测量系统为保证每根探管的的通畅，防止 阻塞，设置了一套专用的压缩空气料位管吹扫系统，定时对磨煤机料 位管进行清理和吹扫。
墙
墙
A4 A3 A2 A1
F4 F3 F2 F1
磨煤机风量控制系统
•
料位的调整
•
1）磨负荷与风量的调节
• 磨分离器出口的一次风与煤粉之间的质量之比称为磨机的 风煤比，该量表征了对于本型号的双进双出球磨在额定的
转速下，携带单位质量的煤粉需要的一次风的总质量。风
煤比对于双进双出球磨来讲是负荷调节中的重要参考数据
• 因为这两个回路是对称而彼此独立的回路，具体操作时可 使用其中一个或同时使用两
• 个回路。在低负荷运行状态下，可实现半磨运行。
螺旋输送装置
• 磨煤机对煤的破碎作用是依靠磨煤金属元件对煤的撞击、挤 压及研磨作用来实现的。磨煤机采用耐磨锰钢钢球，直径为 φ50-80mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
称重系统机械部分示意图
给煤机的结构
5、链式清理刮板机构 • 链式清理刮板供清理给煤机机体内底部积煤用。 在机器工作时，胶带内侧如有粘结煤灰，则通过 自洁式张紧辊筒后由辊筒端面落下，同时密封风 的存在，也会使煤灰产生，这些煤灰堆积在机体 底部，如不及时清除，往往有可能引起自燃。 • 刮板链条由电动机通过减速机带动链轮拖动。带 翼的链条，将煤灰刮至给煤机出口排出。链式清 理刮板随着给料皮带的运转而连续运行。采用这 种运行方式，可以使机体内积煤最少。同时，连 续清理可以减少给煤率误差。连续的运转也可以 防止链销粘结和生锈。
给煤机的结构
3、堵煤及断煤信号装置 • 断煤信号装置安装在胶带上方，当胶带上 无煤时，由于信号装置上挡板的摆动，使 信号装置轴上的凸轮触动限位开关从而控 制皮带驱动电机，或起动煤仓振动器，或 者返回控制室表示胶带上无煤。 • 堵煤信号装置安装在给煤机出口处，其结 构与断煤信号装置相同，当煤流堵塞至排 出口时，限位开关发出信号，并停止给煤 机。
断煤信号装置
挡板(断煤状态) 挡板(有煤状态) 调试垫块 胶带
38
46
1
胶带运动方向
1
堵煤信号装置
清扫刮板链 本体
挡板(堵煤状态)Βιβλιοθήκη 挡板给煤机的结构4、称重机构 称重机构位于给煤机进料口与驱动辊筒之间，3个 称重表面辊均经过仔细加工，其中一对固定于机 体上，构成称重跨距，另外一个称重托辊，则悬 挂于一对负荷传感器上，胶带上煤重由负荷传感 器送出讯号。经标定的负荷传感器的输出讯号， 表示单位长度上煤的重量G，而测速发电机输出 的频率信号，则表示为皮带速度V，微机控制系 统把这两者综合，就可以得到机器的给煤率B。 即: 重量（t/m）×皮带速度(m/sec)=给煤率（t/sec）
电子称重式给煤机
给煤机的结构
• 给煤机由机座，给料皮带机构，链式清理刮板机 构,称重机构，堵煤及断煤信号装置，润滑及电气 管路及微机控制柜等组成
1、机座
由机体，进料口和排料端门，侧门和照明灯等组 成。机体为一密封的焊接壳体，能承受0.34Mpa 的爆炸压力，进料口排料端门体用螺钉紧密压紧 于机体上，以保持密封。门体可以选用向左或向 右开启。在所有门上，均设有观察窗，在窗内装 有刷子，当窗孔内侧积有煤粉时，可以通过转动 毛刷清洗（有的装有喷头用压缩空气或水予以清 洗和具有密封结构的照明灯，供观察机器内部运 行情况时照明使用）。
中速磨的缺点
该中速磨的元件易磨损，不宜磨硬煤和灰分水分 较大的煤，对进入磨的铁块，木块等杂质较敏感， 易引起振动.
工作原理
需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环 借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾 磨。三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由 液压加载系统产生，通过静定的三点系统，碾磨力均匀作 用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、 传动盘、齿轮箱、液压缸后通过底板传至基础。原煤的碾 磨和干燥同时进行，一次风（热风）通过喷嘴环均匀进入 磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘 干并输送至磨机上部的分离器，在分离器中进行分离，粗 粉被分离出来返回磨环重磨，合格的细粉被一次风带出分 离器。
•
• •
• •
•
运行中的一些问题
1、给煤机入口管断煤 2、给煤机电机有异音 3、给煤机中常卡异物，木头及其砖头等 4、给煤机照明灯泡容易坏 5、给煤机中观察窗容易堵 6、给煤机的入口门容易开关不到位
磨煤机
• 磨煤机型号： ZGM133G型 • 磨辊加载方式：液压变加载
中速磨的优点
• 磨煤机高度降低，占地面积小，便于在锅炉房内的布置， 金属用量少，投资费用小。 • 磨辊可以翻出检修，使维护简单化。 采用旋转风环，使喷口出的风速趋于均匀，减轻了风环磨 损。 采用了新型煤粉分配器 ，使煤粉的分配更均匀。 • 磨辊与磨盘之间具有较小的滚动阻力，启动时的阻力矩较 小，同时它的空载电耗也较低。 • 磨辊的磨损比较均匀，提高碾磨元件金属的利用率。 • 噪音比钢球磨小，有益于职工身心健康。 • 属于吃细粮的，对煤矸石等可以通过石子刮板排出，煤粉 质量稳定，对燃烧有利。
磨盘 （俯视）
（仰视）
磨辊
• 磨辊是磨机的核心部件。它的辊套是由高铬铸铁制成，成 形均匀。 • 磨辊轴承是按特殊要求设计的，因为由磨辊的自重，碾磨 压力、磨辊导向作用产生的反作用力均由磨辊轴承负担。 磨辊轴承的寿命主要取决于润滑条件。故应对润滑问题给 予足够的重视。最小注入油量应保证辊轴的密封圈浸入油 中。为了避免漏油及脏物进入轴承，应特别注意保持良好 的密封效果。轴密封圈间的空隙应注满长效润滑脂，与密 封风系统连接的活动管路接至辊支架，密封风由辊支架内 空腔流入磨辊内部的环形空间。为消除不同温度和不同压 力下产生的不利影响，辊轴端部装有通风过滤器。 • 辊轴上设有测量油位探测孔，用后拧上螺钉。 • 磨辊的油温通过安装在辊轴专用探测孔上的热电阻测定， 测温导线通过密封风管路通向磨机外部。
给煤机的结构
2、给料皮带机构
• 由电动机、减速机、皮带驱动辊筒，张紧辊筒，张力辊筒，皮带支撑 板皮带张紧装置以及给料胶带等组成。给料胶带带有边缘，并在内侧 中间有凸筋，各辊筒中有相应的凹槽，使胶带能很好地导向。在驱动 辊筒端，装有皮带清洁刮板，以刮除粘结于胶带外表的煤。胶带中部 安装的张力辊筒，使胶带保持一定的张力得到最佳的称量效果，胶带 的张力，随着温度和湿度的变化而有所改变，应该经常注意观察，利 用张紧拉杆来调节胶带的张力。 • 给料皮带机构的驱动电动机采用特制的变频调速电动机（含测速发电 机），通过变频控制器，进行平滑的无级调速。
速率显示灯
• 密度DENSITY（密度）显示出在称重式运行时， 皮带上物料的密度单位kg/m3,在容积式运行时， 显示出的密度是称重系统故障前物料的平均密度。 • 转速RPM（转/分）显示出给煤机皮带传动电动机 的速度。 • 给煤率RATE（给煤率）显示出给煤机运行于称 重模式时的运行给煤率，或者当给煤机运行于容 积式模式时从物料平均密度得出的相应给煤率。
粉，以保证锅炉燃烧的需要。它的运行好坏，将直接影响到锅炉的安 全性和经济性。
制粉系统主要有直吹式和中间储仓式两种类型。在直吹式制粉系
统中，磨煤机磨制的煤粉全部直接送入炉膛内燃烧。运行中，制粉量 在任何时候均等于锅炉的燃煤消耗量。也就是说，制粉量是随着锅炉
负荷的需要而加工磨制的。因此，直吹式制粉系统的特点就是磨煤机
运行方式显示
• GRAV称重式运行是物料在系统称重功能起作用的情况下 进行传送。 • VOL容积式运行是物料在系统称重功能故障情况下以假设 的称重跨物料重量进行传送。这种假设的重量是根据称重 系统发生故障之前物料的平均重量而定的。这个重量用来 决定标准物料密度。容积式运行总量无法保证精度。当物 料密度不均匀将会有相当大的误差。为此设置一个单独的 总量显示。 • TOTAL总量显示是称重式总量与容积式总量之和。 • 按键TOTAL（总量）可在8位数显示器上选择总量显示模 式。重复按此键会使3种模式循环产生。
难以粉碎且一次风吹不起的较重石子煤、黄铁矿、 铁块等通过喷嘴环落到一次风室，被刮板刮进排渣 箱，由人工(或由自动排渣装置排走)定期清理，清 除渣料的过程在磨运行期间也能进行。
下架体密封及石子煤排出口
下架体密封风接口
石子煤刮板（共2个） 下架体密封环 石子煤排出口
（俯视）
磨盘及喷嘴环
磨盘 一次风喷 嘴动环 喷 嘴 静 环
状态显示灯
• • • • • 指示灯：在键盘面板上有10个指示灯随时提供给煤机的操作状态。 RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。 READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。 FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关LSFB 检测到皮带上有物料时点亮。 REMOTE（遥控），该指示灯在给煤机处于遥控模式下受用户过程控制系统 控制时点亮。 ALARM（报警），该指示灯亮说明系统中存在需要引起注意的问题，但这个 问题还没有严重到必须立即停机的程度。 TRIP（跳机），该指示灯亮说明系统中存在严重问题，给煤机操作已经停止。 VOLOMETRTC(容积式)，该指示灯亮说明在称重系统或它的电子器件中存在 故障，使得给煤机不能在称重模式下工作，而在容积式模式下工作。 CALIBRATION（定度），该指示灯在给煤机整个定度过程中点亮。 ADD WEIGHT（加定度块），该指示灯亮提示操作者在定度过程中将定度块 装在适当的位置上。 MAINTENANCE(维修)，该指示灯亮说明该对给煤机进行润滑和维修保养。
的制粉量始终等于锅炉的燃料消耗量。 直吹式制粉系统的优点是系统简单，布置紧凑节省钢材，投资少，
运行电耗也较低。缺点是直吹式制粉系统对锅炉运行操作控制要求高，
如制粉系统中出点故障就直接威胁到锅炉的正常运行，另外锅炉负荷 变化时，燃料量的调节只能在给煤机上进行，因此调节延滞性大。 直吹式制粉系统按磨室内所处的通风压力状态，可分为正压直吹 式和负压直吹式两种。在正压直吹式制粉系统中，一次风机装在空气 预热器前，抽取冷空气经预热器送入磨煤机的系统，称为冷一次风系 统。
给煤机的结构
7、机器的润滑除减速机采用润滑油浸油润滑 外，其余润滑均采用润滑脂。机器内部的 润滑靠利用软管接至机体外，所以不需打 开机器门体即可进行润滑。
控制面板
按键说明
• 键盘上有三种颜色的键，白、蓝、黄，白色键是给煤机操 作模式REMOTE-OFE-LOCALL(遥控－停止－本地)的选 择键，它们被使用得最为频繁，蓝色键是功能键和数字键， 黄色键是附加功能键，黄色键按动之前，必须先按键盘右 下角的全黄STIFT键才能被接受。 • REMOTE（遥控）键使给煤机接受用户允许运行触点信 号和设定信号的控制。 • OFF（停止）键使给煤机停止运行 • LOCAL（本地）键使给煤机在一个选定速度下运行，当 给煤机在LOCAL模式时，皮带上不可有物料否则经过2秒 钟延时后给煤机将自动停机。 • 点动键JOG（点动）用以操作皮带传动电动机，这条命令 用于检查电动机运行情况或在维修时慢速移动皮带，给煤 机必须在OFF模式时才能使用点动键，按OFF SHIFT F2 键后可使皮带传动电动机反转，便于维修工作。（检修操 作）
