罗茨鼓风机选型参数样本
ZW风机样本
Qs La Po Qs La Po Qs La Po Qs La Po Qs La PoQs La Po 19700.870.340.750.750.530.750.660.72 1.10.570.91 1.10.50 1.11 1.522400 1.130.450.75 1.010.69 1.10.910.92 1.10.83 1.15 1.50.76 1.39 2.20.69 1.62 2.222830 1.390.580.75 1.260.86 1.1 1.17 1.13 1.5 1.09 1.41 2.2 1.01 1.68 2.20.95 1.96323260 1.640.73 1.1 1.52 1.04 1.5 1.42 1.36 1.5 1.34 1.68 2.2 1.27 1.993 1.21 2.31323770 1.940.92 1.5 1.82 1.28 2.2 1.72 1.65 2.2 1.64 2.013 1.57 2.3831.512.75424240 2.22 1.1 1.5 2.10 1.51 2.2 2.00 1.93 2.2 1.92 2.343 1.85 2.7541.79 3.164247502.53 1.32 2.2 2.40 1.78 2.2 2.31 2.243 2.23 2.704 2.163.1642.093.62425170 2.78 1.52 2.2 2.65 2.023 2.56 2.523 2.48 3.034 2.40 3.5342.34 4.03 5.522400 1.960.64 1.1 1.75 1.05 1.5 1.59 1.45 2.2 1.45 1.85 2.2 1.33 2.2631.222.66322800 2.370.8 1.1 2.16 1.27 2.2 2.00 1.74 2.2 1.86 2.213 1.74 2.6831.63 3.154232402.830.98 1.5 2.61 1.53 2.2 2.45 2.073 2.32 2.623 2.193.1642.083.70 5.523700 3.35 1.19 1.5 3.14 1.81 2.2 2.98 2.443 2.84 3.064 2.72 3.68 5.52.61 4.30 5.5241703.78 1.43 2.2 3.57 2.133 3.41 2.834 3.27 3.534 3.154.235.53.044.945.524640 4.27 1.68 2.2 4.05 2.463 3.89 3.244 3.76 4.02 5.5 3.63 4.80 5.53.52 5.587.5251704.81 1.993 4.60 2.864 4.44 3.735.5 4.30 4.60 5.5 4.18 5.477.54.07 6.337.521480 3.150.88 1.1 2.86 1.51 2.2 2.64 2.143 2.45 2.774 2.28 3.4042.13 4.03 5.5417603.89 1.1 1.5 3.59 1.85 2.2 3.37 2.603 3.18 3.354 3.014.105.52.86 4.85 5.542050 4.64 1.37 2.2 4.35 2.253 4.123.124 3.934.005.5 3.76 4.87 5.53.61 5.747.542320 5.35 1.59 2.2 5.05 2.5844.83 3.574 4.64 4.555.5 4.47 5.547.5 4.326.537.522670 6.26 1.943 5.97 3.074 5.74 4.21 5.5 5.55 5.357.5 5.38 6.497.55.237.6211230007.12 2.2936.83 3.57 5.5 6.60 4.84 5.5 6.41 6.127.5 6.247.40116.098.6811232507.77 2.5747.48 3.95 5.57.25 5.347.57.06 6.727.5 6.898.11116.749.4911236008.68 2.9848.39 4.52 5.58.17 6.057.57.987.59117.819.12117.6510.651521440 4.62 1.25 1.5 4.25 2.153 3.96 3.054 3.72 3.95 5.5 3.50 4.85 5.53.31 5.757.541760 5.84 1.59 2.2 5.47 2.694 5.18 3.79 5.54.94 4.895.5 4.73 5.997.54.547.091142040 6.95 1.953 6.58 3.234 6.29 4.505.56.05 5.787.5 5.847.05115.658.3311423508.10 2.3937.73 3.86 5.57.44 5.337.57.206.7911 6.998.2611 6.799.7311226309.17 2.8148.80 4.46 5.58.51 6.107.58.277.74118.069.39117.8611.0315*******.32 3.3149.95 5.147.59.66 6.97119.428.81119.2010.64159.0112.47152326011.58 3.9 5.511.21 5.937.510.927.971110.6810.011510.4712.051510.2714.0818.52360012.88 4.55 5.512.51 6.801112.229.051111.9811.301511.7713.5518.511.5715.8018.5229.4kPa Belt Drive ZW Series Three-Lobe Roots Type Blower Pressure Performance DataZW系列三叶罗茨鼓风机皮带传动性能参数表转速rpm 进口流量是指在标准吸入状态下(绝对压力101.325kPa,温度20℃)的进口空气流量Performance based on inlet air at standard temperature of 20℃, an ambient pressure of 101.325kPa 电机极数Motor Pole 19.6kPa 58.8kPa ZW-40680A ZW-306各排气压力下的进口流量Qs (m 3/min),轴功率La (kW)及所配电机功率Po (kW)Inlet Flow Qs (m3/min),Shaft Power La (kW) and Motor Power Po (kW)9.8kPa ZW-202ZW-204风机型号Model 口径Bore 32A 50A 39.2kPa 49kPa 65AQs La Po Qs La Po Qs La Po Qs La Po Qs La Po Qs La Po12007.71 1.78 2.27.29 3.254 6.96 4.73 5.5 6.68 6.207.5 6.447.6811 6.229.1511414509.53 2.2839.10 4.06 5.58.78 5.857.58.507.63118.269.41118.0411.19154176011.78 2.91411.36 5.087.511.037.241110.769.401110.5111.571510.2913.7318.54203013.75 3.65 5.513.32 6.147.513.008.641112.7211.141512.4813.6318.512.2616.1318.54233015.93 4.6 5.515.517.471115.1810.331514.9013.201514.6616.0618.514.4418.92222260017.89 5.617.517.478.801117.1412.001516.8715.2018.516.6218.402216.4021.59302285019.71 6.681119.2910.191518.9613.6918.518.6917.202218.4420.703018.2224.2130298012.46 2.8411.74 5.137.511.197.451110.729.781510.3112.10159.9414.4318.54110014.20 3.25413.48 5.867.512.938.471112.4611.081512.0513.6918.511.6816.30224130017.10 4.07 5.516.387.161115.8310.241515.3613.3318.514.9516.412214.5819.50224146019.42 4.817.518.708.271118.1511.741517.6815.2018.517.2718.672216.8922.133********.03 5.77.521.319.591520.7513.4818.520.2917.382219.8721.273019.5025.16304185025.07 6.861124.3511.251523.8015.6418.523.3320.033022.9224.423022.5428.81374207028.268.221127.5413.1418.526.9818.052226.5222.963026.1027.873725.7332.79454235032.3110.181531.5915.752231.0421.333030.5726.903730.1632.484529.7938.0545498021.18 4.647.520.208.491119.4512.331518.8216.182218.2620.023017.7523.86304117025.74 5.867.524.7610.451524.0115.0418.523.3819.633022.8224.223022.3128.81374134029.827.061128.8512.311528.0917.572227.4622.833026.9028.093726.3933.34454147032.948.061131.9713.8218.531.2219.593030.5825.363030.0231.123729.5236.89454163036.799.391535.8115.792235.0622.183034.4228.583733.8634.974533.3641.37554176039.9110.561538.9317.472238.1824.373037.5531.283736.9938.184536.4845.08554189043.0311.821542.0519.233041.3026.653740.6734.064540.1141.485539.6048.89754204046.6313.3718.545.6621.383044.9029.383744.2737.384543.7145.395543.2053.3975488028.517.241126.9512.61525.8917.832224.7923.223024.0328.723723.0834.21374106035.419.361133.8515.8218.532.7922.263031.6928.793730.9335.334529.9841.89554117039.6110.461538.0517.632236.9924.793035.8932.273735.1339.484534.1846.76554127043.4112.011541.8519.792240.7927.573039.6935.394538.9343.445537.9851.36554137547.5113.021545.9521.753044.8930.233743.7939.744543.0347.455542.0856.15754155054.2115.9318.552.6525.783051.5935.474550.4945.285549.7354.987548.7864.85754168059.2118.812257.6529.083756.5939.94555.4950.625554.7361.027553.7871.59904180063.8121.323062.2532.363761.1943.825560.0955.117559.3366.217558.3877.87904125A ZW-508100A 150A ZW-712口径Bore 58.8kPa 风机型号Model 39.2kPa 19.6kPa 29.4kPa Belt Drive ZW Series Three-Lobe Roots Type Blower Pressure Performance DataZW系列三叶罗茨鼓风机皮带传动性能参数表ZW-816200A 进口流量是指在标准吸入状态下(绝对压力101.325kPa,温度20℃)的进口空气流量Performance based on inlet air at standard temperature of 20℃, an ambient pressure of 101.325kPa 转速rpm 各排气压力下的进口流量Qs (m 3/min),轴功率La (kW)及所配电机功率Po (kW)Inlet Flow Qs (m3/min),Shaft Power La (kW) and Motor Power Po (kW)ZW-610电机极数Motor Pole 9.8kPa 49kPaQs La Po Qs La Po Qs La Po Qs La Po Qs La Po Qs La Po Qs La Po Qs La Po 19700.860.340.750.700.530.750.630.63 1.10.560.72 1.10.480.82 1.1224001.110.450.750.960.69 1.10.890.80 1.10.810.92 1.10.74 1.04 1.50.66 1.15 1.5228301.370.580.75 1.210.86 1.1 1.14 1.00 1.5 1.07 1.13 1.50.99 1.272.20.92 1.41 2.2232601.630.73 1.1 1.47 1.04 1.5 1.40 1.20 1.5 1.32 1.36 1.5 1.25 1.522.2 1.17 1.68 2.2 1.09 1.84 2.2237701.930.92 1.5 1.77 1.282.2 1.70 1.46 2.2 1.63 1.65 2.2 1.55 1.83 2.2 1.48 2.013 1.39 2.23242402.21 1.1 1.5 2.05 1.51 2.2 1.98 1.72 2.2 1.91 1.93 2.2 1.83 2.133 1.76 2.343 1.67 2.543 1.59 2.754247502.51 1.32 2.2 2.35 1.78 2.2 2.28 2.013 2.21 2.243 2.14 2.473 2.06 2.74 1.98 2.934 1.983.164251702.76 1.52 2.2 2.60 2.023 2.53 2.273 2.46 2.523 2.39 2.784 2.313.034 2.23 3.284 2.14 3.534224001.930.64 1.1 1.67 1.05 1.5 1.55 1.252.2 1.42 1.45 2.2 1.30 1.65 2.2 1.17 1.85 2.2228002.350.8 1.1 2.08 1.27 2.2 1.96 1.51 2.2 1.83 1.74 2.2 1.71 1.98 2.2 1.58 2.213232402.800.98 1.5 2.53 1.53 2.2 2.41 1.80 2.2 2.29 2.073 2.16 2.343 2.03 2.623 1.89 2.894237003.27 1.19 1.5 3.01 1.81 2.2 2.88 2.133 2.76 2.443 2.63 2.754 2.5 3.064 2.37 3.374241703.76 1.43 2.2 3.49 2.133 3.37 2.483 3.24 2.834 3.12 3.184 2.99 3.534 2.85 3.88 5.5 2.704.235.5246404.24 1.68 2.2 3.97 2.463 3.85 2.854 3.73 3.244 3.60 3.635.5 3.47 4.02 5.5 3.33 4.41 5.5 3.18 4.80 5.5251704.78 1.993 4.52 2.864 4.39 3.294 4.24 3.735.5 4.15 4.16 5.5 4.02 4.6 5.5 3.88 5.037.5 3.73 5.477.5214803.120.88 1.1 2.75 1.51 2.2 2.58 1.83 2.2 2.41 2.143 2.23 2.463 2.05 2.774417603.85 1.1 1.5 3.48 1.85 2.2 3.31 2.223 3.14 2.603 2.96 2.974 2.78 3.354 2.59 3.72 5.5420504.60 1.37 2.2 4.23 2.253 4.06 2.663 3.89 3.124 3.72 3.534 3.5445.5 3.35 4.4 5.5423205.31 1.59 2.2 4.94 2.584 4.77 3.074 4.60 3.574 4.42 4.06 5.5 4.24 4.55 5.5 4.05 5.057.5 3.84 5.547.5226706.22 1.943 5.85 3.074 5.68 3.64 5.5 5.51 4.21 5.5 5.34 4.78 5.5 5.15 5.357.5 4.96 5.927.5 4.76 6.497.5230007.08 2.293 6.71 3.57 5.5 6.54 4.20 5.5 6.37 4.84 5.5 6.20 5.487.5 6.02 6.127.5 5.82 6.7611 5.627.4011232507.73 2.5747.36 3.95 5.57.19 4.64 5.57.02 5.347.5 6.85 6.037.5 6.67 6.727.5 6.487.4111 6.278.1111236008.65 2.9848.28 4.52 5.58.11 5.297.57.94 6.057.57.76 6.82117.587.59117.398.35117.189.1211214404.57 1.25 1.5 4.10 2.153 3.88 2.603 3.67 3.054 3.45 3.504 3.22 3.955.5 2.97 4.4 5.5417605.79 1.59 2.2 5.33 2.694 5.11 3.244 4.89 3.79 5.5 4.67 4.34 5.5 4.44 4.897.5 4.2 5.447.5420406.87 1.953 6.40 3.234 6.18 3.87 5.5 5.96 4.50 5.5 5.74 5.147.5 5.51 5.787.5 5.27 6.417.5 5.007.0511423508.05 2.3937.58 3.86 5.57.37 4.59 5.57.15 5.337.5 6.93 6.067.5 6.7 6.7911 6.457.5311 6.198.2611226309.12 2.8148.65 4.46 5.58.44 5.287.58.22 6.107.58.00 6.92117.777.74117.528.57117.269.39112293010.27 3.3149.80 5.147.59.58 6.067.59.37 6.97119.157.89118.928.81118.679.72118.4110.64152326011.53 3.9 5.511.06 5.937.510.85 6.951110.637.971110.418.991110.1810.01159.9411.03159.6712.0515*******.83 4.55 5.512.36 6.801112.157.921111.939.051111.7110.171511.4811.31511.2412.421510.9713.5518.52各真空度下的进口流量Qs (m 3/min),轴功率La (kW)及所配电机功率Po (kW)Inlet Flow Qs (m3/min),Shaft Power La (kW) and Motor Power Po (kW)-9.8kPa ZW-202ZW-204真空泵型号Model口径Bore 32A 50A -44.1kPa -39.2kPa -29.4kPa -34.3kPa -49kPa -24.5kPa ZW-306ZW-406电机极数Motor Pole -19.6kPa Belt Drive ZW Series Three-Lobe Roots Type Blower Vacuum Performance DataZW系列三叶罗茨鼓风机皮带传动真空性能参数表65A 转速rpm 进口流量是指在各真空度下，进口温度为20℃，出口为绝压101.325kPa的进口空气流量。

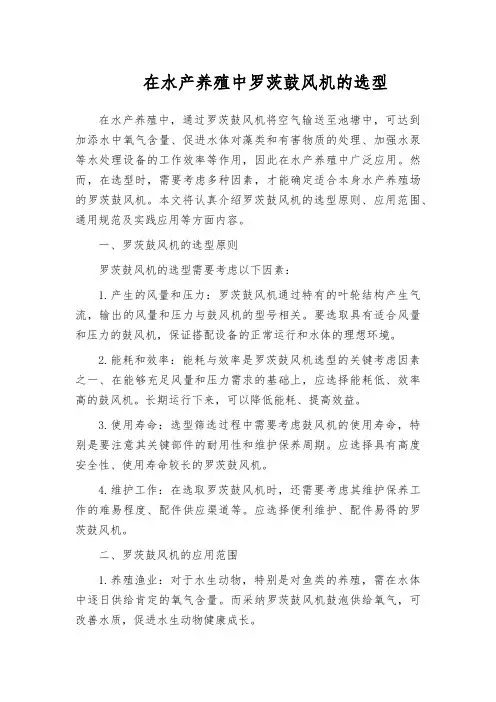

在水产养殖中罗茨鼓风机的选型
在水产养殖中罗茨鼓风机的选型在水产养殖中，通过罗茨鼓风机将空气输送至池塘中，可达到加添水中氧气含量、促进水体对藻类和有害物质的处理、加强水泵等水处理设备的工作效率等作用，因此在水产养殖中广泛应用。
然而，在选型时，需要考虑多种因素，才能确定适合本身水产养殖场的罗茨鼓风机。
本文将认真介绍罗茨鼓风机的选型原则、应用范围、通用规范及实践应用等方面内容。
一、罗茨鼓风机的选型原则罗茨鼓风机的选型需要考虑以下因素：1.产生的风量和压力：罗茨鼓风机通过特有的叶轮结构产生气流，输出的风量和压力与鼓风机的型号相关。
要选取具有适合风量和压力的鼓风机，保证搭配设备的正常运行和水体的理想环境。
2.能耗和效率：能耗与效率是罗茨鼓风机选型的关键考虑因素之一、在能够充足风量和压力需求的基础上，应选择能耗低、效率高的鼓风机。
长期运行下来，可以降低能耗、提高效益。
3.使用寿命：选型筛选过程中需要考虑鼓风机的使用寿命，特别是要注意其关键部件的耐用性和维护保养周期。
应选择具有高度安全性、使用寿命较长的罗茨鼓风机。
4.维护工作：在选取罗茨鼓风机时，还需要考虑其维护保养工作的难易程度、配件供应渠道等。
应选择便利维护、配件易得的罗茨鼓风机。
二、罗茨鼓风机的应用范围1.养殖渔业：对于水生动物，特别是对鱼类的养殖，需在水体中逐日供给肯定的氧气含量。
而采纳罗茨鼓风机鼓泡供给氧气，可改善水质，促进水生动物健康成长。
2.水产养殖：氧气不仅能促进水生动物的生长发育，还有利于细菌的生长繁殖等，因此，在水产养殖过程中也需要供给肯定的氧气。
罗茨鼓风机可以为水体供给氧气，改善水质，促进水中菌类、藻类等生态群落健康生长。
3.废水处理：鼓风机在废水处理中应用较为普遍，把氧气鼓入废水中促进废水有害物质的分解、脱除，达到净化水质、保护环境的目的。
三、罗茨鼓风机的通用规范1.鼓风机排放压力需与设备使用压力相适应在水产养殖过程中，如设备输出压力高于鼓风机的排气压力，将无法达到预期目标；反之假如输出压力小于鼓风机的排气压力，简单损坏设备。

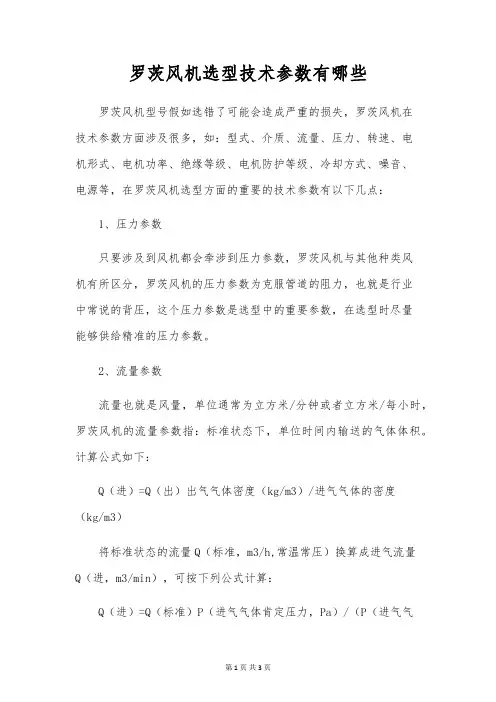

罗茨风机选型技术参数有哪些
罗茨风机选型技术参数有哪些罗茨风机型号假如选错了可能会造成严重的损失，罗茨风机在技术参数方面涉及很多，如：型式、介质、流量、压力、转速、电机形式、电机功率、绝缘等级、电机防护等级、冷却方式、噪音、电源等，在罗茨风机选型方面的重要的技术参数有以下几点：1、压力参数只要涉及到风机都会牵涉到压力参数，罗茨风机与其他种类风机有所区分，罗茨风机的压力参数为克服管道的阻力，也就是行业中常说的背压，这个压力参数是选型中的重要参数，在选型时尽量能够供给精准的压力参数。
2、流量参数流量也就是风量，单位通常为立方米/分钟或者立方米/每小时，罗茨风机的流量参数指：标准状态下，单位时间内输送的气体体积。
计算公式如下：Q（进）=Q（出）出气气体密度（kg/m3）/进气气体的密度（kg/m3）将标准状态的流量Q（标准，m3/h,常温常压）换算成进气流量Q（进，m3/min），可按下列公式计算：Q（进）=Q（标准）P（进气气体肯定压力，Pa）/（P（进气气体肯定压力，Pa）—S（相对湿度）P（水蒸气饱和压力，Pa））T（进气气体的热力学温度K）/273注：标准状态：摄氏0度、0.1MPa干燥状态3、功率参数每台罗茨风机都有所差异，所以每台罗茨风机的功率也就有所不同，功率在罗茨风机行业指的是轴功率，轴功率越高，效能越高。
轴功率越低损失也就越大，消耗也就越大，罗茨风机选型时，假如对轴功率有肯定的要求，在采购技术协议中要进行标注。
电机功率，这是一个大家常常提及的参数，风机设备都会匹配相应功率的电机，假如在选型时没有齐全的参数，可以供给电机功率，尽可能缩小选型的范围。
4、介质参数罗茨风机只能输送清洁空气，输送介质多以空气为主，随技术的不绝创新升级，现在罗茨鼓风机也可以输送煤气、沼气等气体，但需要对罗茨风机做特别处置。
需要注意的是，这里的输送介质是指穿过罗茨风机内部的气体物质，在除尘行业中也能使用到罗茨风机，而灰尘不会经过罗茨风机内部，除尘行业中的罗茨风机供给的气源动力，为灰尘供给动力而已。

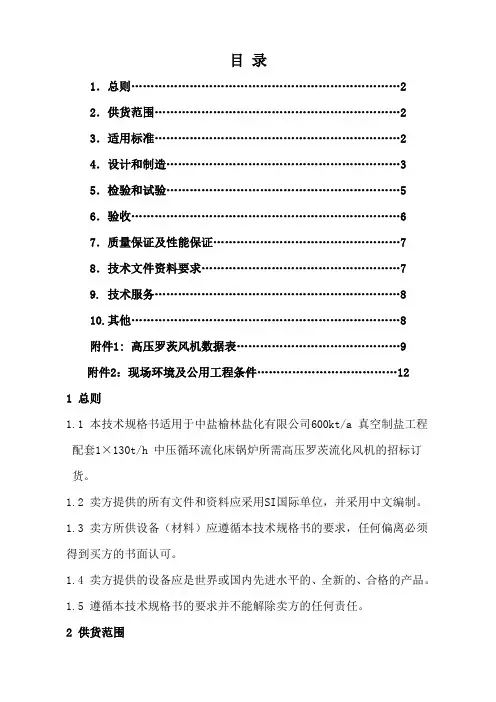

罗茨风机技术规格书
目录1．总则 (2)2．供货范围 (2)3．适用标准 (2)4．设计和制造 (3)5．检验和试验 (5)6．验收 (6)7．质量保证及性能保证 (7)8．技术文件资料要求 (7)9. 技术服务 (8)10.其他 (8)附件1: 高压罗茨风机数据表 (9)附件2：现场环境及公用工程条件 (12)1 总则1.1 本技术规格书适用于中盐榆林盐化有限公司600kt/a 真空制盐工程配套1×130t/h 中压循环流化床锅炉所需高压罗茨流化风机的招标订货。
1.2 卖方提供的所有文件和资料应采用SI国际单位，并采用中文编制。
1.3 卖方所供设备（材料）应遵循本技术规格书的要求，任何偏离必须得到买方的书面认可。
1.4 卖方提供的设备应是世界或国内先进水平的、全新的、合格的产品。
1.5 遵循本技术规格书的要求并不能解除卖方的任何责任。
2 供货范围2.1 供货范围卖方的供货范围包括风机及其配套设备的设计、制造、检验试验、运输和试车。
它包括但不限于：风机本体；电动机；联轴器（联轴器传动型）；支座与底板；地脚螺栓、螺母、垫圈；吸气口消音器（含空气滤清器）、止回阀、挠性接头、减震垫、泄压阀等、隔音罩、泄压阀装置；配套的电气设备和材料。
配套的仪表和仪表材料。
配套的现场控制柜（如果有）。
配套的管道、管件、阀门。
安装和维修专用工具和材料。
开车备品备件和两年正常操作所需的备品备件。
现场安装和开车技术服务。
图纸和文件资料。
3 适用标准3.1 风机及其配套部件的设计、制造、检验和试验主要应遵循下列标准：JB/T8689—98 通风机振动检测及其限值JB/T8690—98 工业通风机噪声限值DL/T469-1992 电站锅炉风机现场试验规程GB50275-1998 压缩机、风机、泵安装及验收规范JB/T6444-1992 风机包装通用技术条件GB 1236－85 通风机空气动力性能试验方法GB 10178－88 通风机现场试验JB/T 8941.1—1999 一般用途罗茨鼓风机GB 8196－2003 机械设备防护罩安全要求GB 2888—2008 风机和罗茨风机噪声试验方法3.2 卖方可采用更为先进和严格的标准，并在提交的有关技术文件予以说明。
罗茨鼓风机产品样本.pps
THANKS FOR WATCHING
感谢您的观看
可靠性
维护保养
罗茨鼓风机在正常维护和使用条件下能够 正常运行的时间，可靠性越高，表示鼓风 机故障率越低。
罗茨鼓风机的维护保养要求，包括定期检 查、清洗、更换易损件等，以确保其正常 运行和使用寿命。
03 产品结构与特点
结构说明
01
02
03
主机
包括机壳、转子、轴承等 部件，是罗茨鼓风机的主 要部分，负责产生气体动 力。
进出口消音器
降低气体流动时的噪音， 保证运行平稳。
冷却系统
对高速运转的转子进行冷 却，防止过热。
关键部件解析
转子
采用高强度材料制成，具 有较高的耐磨性和耐腐蚀 性，保证了风机的工作效 率和寿命。
轴承
采用精密轴承，确保风机 运转平稳，降低噪音。
机壳
采用整体铸造工艺，强度 高、密封性好，能够有效 防止气体泄漏。
检查紧固件
定期检查并紧固风机 各部件的螺丝和螺栓， 确保其牢固可靠。
更换润滑油
根据需要定期为风机 添加或更换润滑油， 以确保其顺畅运行。
预防性维护
建议定期进行预防性 维护，如检查电机、 更换滤网等，以延长 风机使用寿命。
05 产品案例与效果展示
成功案例介绍
案例一
某化工厂应用罗茨鼓风机，实现 了工艺流程的优化，提高了生产
优势与特点分析
01
高效率
罗茨鼓风机采用高效的转子结构， 确保气体输送效率高。
长寿命
关键部件采用高强度材料和精密制 造工艺，保证了风机寿命长。
03
02
低噪音
进出口消音器设计有效降低了气体 流动时的噪音，运行平稳。
c100一1.26罗茨风机型号参数大全
c100一1.26罗茨风机型号参数大全
1、离心式风机
离心风机型号的意义：由基本型号和补充型号所组成。
如果风机的基本型号相同，而用途不同时，为方便区别，在基本型号前加“G”或“Y”等符号。
“G”表示送风机(鼓风机) “Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式，以“0”、“1 ”、“2”表示，其中“0”代表双吸风机; “1 ”代表单吸风机; “2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括：名称、型号、机号、传动方式、旋转方向、出口位置等部分。
2、轴流式风机
根据轴流风机的特性做出以下分类：
a、按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机，PVC风机，镁合金风机、铝风机、不锈钢风机等等。
b、按用途分类：防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。
c、按使用要求分类：管道式、壁式、岗位式、固定式、防雨防尘式、移动式、电机外置式等。
d、按安装方式可分为：皮带传动式、电机直联式。
可用于冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用。
若将机壳去掉，亦可用做自由风扇，也可在较长的排气管道内间隔串联安装，以提高管道中的风压。
3、回转风机
利用转子旋转改变气室容积来进行工作。
常见的品种有罗茨鼓风机、回转压缩机。
设计转子在缸体内偏心旋转，油润滑，低转速。
风量范围：每分钟0.31立方米至每分钟5.41立方米。
压力范围：9.8千帕至49千帕的变容压缩的低噪音鼓风机称之为回转式风机。
罗茨风机选型参数【大全】
罗茨风机选型参数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.罗茨鼓风机罗茨鼓风机，也称作罗茨风机，英文名Roots blower，系属容积回转鼓风机，利用两个或者三个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。
这种鼓风机结构简单，制造方便，适用于低压力场合的气体输送和加压，也可用作真空泵。
基本原理罗茨鼓风机系属容积回转鼓风机。
这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。
转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。
两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。
主要特点其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微，压力选择范围很宽，具有强制输气的特点。
输送时介质不含油。
结构简单、维修方便、使用寿命长、整机振动小。
真空泵。
由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动，因而会产生较大的气体动力噪声。
此外，转子之间和转子与气缸之间的间隙会造成气体泄漏，从而使效率降低。
罗茨鼓风机的排气量为0.15～150立方米/分，转速为150～3000转/分。
单级压比通常小于1.7，最高可达2.1，可以多级串联使用。
主要介质罗茨鼓风机输送介质为清洁空气，清洁煤气，二氧化硫及其他惰性气体，特殊气体行业（煤气、天然气、沼气、二氧化碳、二氧化硫等）及高压工况的首选产品。
鉴于具有上述特点，因而能广泛适应冶金、化工、化肥、石化、仪器、建材行业。
结构。
按转子的形状，罗茨鼓风机分为两叶型和三叶型。
罗茨鼓风机技术规格书
罗茨鼓风机技术规格书一、设备使用的条件1、使用地点：地面室外2、周围空气温度: -20℃～+45°二、设备名称、数量罗茨鼓风机 8套三、技术要求1、功能描述该鼓风机用于新集一矿污水处理站生活污水处理系统氧化沟内，给处理过程中的生活污水充氧，水具有腐蚀性。
2、设备的主要技术参数1）、风量不低于 4.35（m3/min）、风压：30--50kPa之间；2）、三相异步电动机：电压: 380V，功率：7.5KW；3）、电机严禁使用国家明令淘汰高耗能电机；4）、气流方向：上进下出；配备合理的通风管路；5）、高（中风）压机，管道风机；6）、厂家提供安装图纸，并到现场指导安装、调试。
3、主要部件的材质设备采用的原材料、标准件、外购件和外协件应符合现行的有关标准。
所用材料均应附有质量保证书，并应确认其有效，确认合格后方可使用。
铸件不得有疏松、气孔、砂眼、裂纹等影响强度的缺陷。
锻件不得有裂纹、夹层、氧化层、折叠、结疤等影响强度的缺陷，入水管路必须经过耐腐蚀处理。
电动机为知名品牌，线圈为铜芯，机座采用高强度灰铸铁HT250或钢板焊成，正常使用寿命十年以上。
电动机的铭牌、接地牌、标志牌采用不锈钢且铆接牢固。
四、供货范围罗茨鼓风机8套，每套并配置电机、公用底座及地脚螺栓、联轴器及护罩、压力表各一件/套；提供易损件名单及易损件各10件;生产许可证、产品合格证、3套完整的书面和电子版安装维护使用说明，检修工具3套（64件套）。
五、设计、制造和检验标准厂家按该标准验收；所有过流部件作水压试验；转子进行动平衡试验；在厂内进行性能试验。
三相异步电动机机符合《中小型三相异步电动机能效限定值及能效等级》（GB 18613-2012）标准中能效限定值要求。
六、质保设备的质量保证期应为12个月。
时间应从设备安装、试运行且验收合格后起计算。
在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修服务。
编制：机电技术负责人：机电负责人：生产技术部：。
罗茨风机数据表
轴套
19
密封
20
流量控制
口进口风门口变速 □其它
底板
21
流量负荷范围
60~100%（出口阀调节）
消音器
22
调节控制方式
□就地 口遥控
安全阀
23
操作方式
■连续口间断
24
安装位置
■室内 口室外
25
进出口方位：（从连轴器端看）
冷却和保温
26
顺时针-
00
0
45
9
00
0
135
0
180
0
225
0
270
冷却
额定转速rpm
15
伺服系数
□ 1.15DNEM殷计
功率因数
16
防护等级
□ IP44□ IP45 DIP55 DIP64
效率％
17
防腐等级
□ WF1□ WF2 DF1DF2
电流A
满载
启动
18
防爆型式
□ Wx-d口Ex-e口
启动转矩％
（满负荷时）
19
冷却方式
□ TEFC口CACA口CACW□管道通风
电缆外径mm
施工图设计
废水处理改造工程
罗茨风机数据表
第3页共3页
1
设备名称
罗茨风机用电机
设备位号
2
设备数量
工作
5 备用
0总计5
电机型式
■卧式 □立式 口
3
基础数据
4
安装位置
■室内 □室外□有采暖口无采暖
主电源电压KV
□ 0.38口6□10
5
环境条件
□腐蚀□粉尘 □高温□温热
罗茨风机概述及选型
罗茨风机概述及选型风机是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括通风机，鼓风机。
气体压缩和气体输送机械是把旋转的机械转换为气体压力能和动能，并将气体输送出去的机械。
风机的主要结构部件是叶轮和机壳风机关键到系统的输配能耗，是建筑节能非常关键的部分。
根据国家空调设备质量检测检验中心多年风机检测表明很多风机在额定工况下都存在问题，因此需要严格按照产品标准要求生产和制造风机。
罗茨风机是容积式风机，输送的风量与转数成比例，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。
风机内腔不需要润滑油，高效节能，精度高，寿命长，结构紧凑，体积小，重量轻，使用方便，产品用途广泛，遍布石化、建材、电力、冶炼、化肥、矿山、港口、轻纺、食品、造纸、水产养殖和污水处理、环保产业等诸多领域，大多用于输送空气，也可用来输送煤气、氢气、乙炔、二氧化碳等易燃、易爆及腐蚀性气体。
罗茨风机选型计算1、混合气体平均分子量：M = åMi · ui=5.524混合气体定压摩尔比热为：Cp = åCpi · ui=30563.6 (J/koml•k)混合气体绝热指数为：Rm Cp K 1 /1- = 其中Rm=8314.3(气体常数)=1/(1-8314.3/30563.6)=1.3742、因为介质为易燃、易爆气体，拟选用RD-100K 单机械密封鼓风机，3、输送空气时，泄露量为：Qba=Qtha-Qsa=11.59-8.72=2.87(m3/min)4、输送分子量M=5.524 的燃料气时，泄露量为：Qb=Qba m29 =2.87× 5.52429 =6.58(m3/min)其中：29 为空气平均分子量M 为燃料气平均分子量5、实际流量为：QS=Qtha-Qb=11.59-6.58=5.01(m3/min)可以满足Qs=4.75m3/min 的选型要求。
