哈工大现代设计方法大作业
现代设计方法大作业
机电工程学院现代设计方法大作业基于汽车噪声的TRIZ分析学号：S314070064专业：机械工程学生姓名：***任课教师：*** 教授2015年1月基于汽车噪声的TRIZ分析一对技术系统进行初步分析1.选择系统。
我所选择的系统是汽车。
2.系统的三维图，如图1所示。
图1 汽车的三维图汽车工作原理：汽车的行驶主要靠发动机来带动，以四冲程汽油机为例，四冲程汽油机是将空气与汽油或柴油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。
四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。
汽油机简图及其具体运动过程如图2所示。
图2 四冲程汽油机工作循环图（1）进气行程化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合，然后再吸入气缸。
进气行程中，进气门打开，排气门关闭。
随着活塞从上止点向下止点移动，活塞上方的气缸容积增大，从而气缸内的压力降低到大气压力以下，即在气缸内造成真空吸力。
这样，可燃混合气便经进气管道和进气门被吸入气缸。
（2）压缩行程为使吸入气缸内可燃混合气能迅速燃烧，以产生较大的压力，从而使发动机发出较大功率，必须在燃烧前将可燃混合气压缩，使其容积缩小、密度加大、温度升高，即需要有压缩过程。
在这个过程中，进、排气门全部关闭，曲轴推动活塞由下止点向上止点移动一个行程称为压缩行程。
（3）作功行程在这个行程中，进、排气门仍旧关闭。
当活塞接近上止点时，装在气缸盖上的火花塞即发出电火花，点燃被压缩的可燃混合气。
可燃混合气被燃烧后，放出大量的热能，因此，燃气的压力和温度迅速增加，所能达到的最高压力约为3-5Mpa，相应的温度则为2200-2800K。
高温高压的燃气推动活塞从上止点向下止点运动，通过连杆使曲轴旋转并输出机械能，除了用于维持发动机本身继续运转而外，其余即用于对外作功。
(机械制造行业)哈工大机械设计大作业——螺旋起重器
（机械制造行业）哈工大机械设计大作业——螺旋起重器哈工大机械设计大作业——螺旋起重器一、概述本次大作业的主题是设计一款螺旋起重器，旨在为机械制造行业提供一种高效、稳定、实用的起重设备。
螺旋起重器是一种通过旋转螺旋轴来提升或降低重物的机械设备，具有结构简单、操作方便、承载能力强等优点。
二、设计要求1.提升能力：最大提升重量为2吨，且在提升过程中不得出现明显的晃动或倾斜现象。
2.旋转速度：旋转速度应可调节，以便根据实际需要调整提升速度。
3.稳定性：设备应具备较高的稳定性，以保证在提升重物时不会发生明显的晃动或倾斜。
4.结构紧凑：设备结构应尽量紧凑，以减少占地面积和重量。
5.操作简便：设备应易于操作，控制精度高，以便实现高效准确的提升。
三、设计方案1.总体结构：螺旋起重器主要由旋转轴、螺旋杆、支撑架、电机和控制系统组成。
旋转轴通过轴承与支撑架连接，支撑架起到稳定和支撑整个设备的作用。
螺旋杆与旋转轴连接，通过旋转轴的旋转实现重物的升降。
电机和控制系统负责驱动旋转轴和调节旋转速度。
2.旋转轴设计：旋转轴是螺旋起重器的核心部件，它需要承受重物的重量和旋转时的扭矩。
因此，我们选择高强度钢材作为旋转轴的材料，并对其进行优化设计以提高其强度和刚度。
此外，我们在旋转轴上设置了一些加强肋和凸起，以提高其抗扭强度。
3.螺旋杆设计：螺旋杆是直接与重物接触的部件，其设计对设备的稳定性和提升能力有重要影响。
我们选择优质钢材作为螺旋杆的材料，并对其进行抛光和强化处理以提高其耐磨性和抗拉强度。
螺旋杆的长度和直径根据实际需要进行了优化设计，使其既能保证设备的稳定性，又能满足最大提升重量的要求。
4.支撑架设计：支撑架是整个设备的支撑结构，其稳定性直接关系到设备的性能。
我们采用高强度钢材制作支撑架，并对其进行优化设计以提高其抗弯强度和抗扭强度。
此外，我们还设置了多个支撑腿以增加设备的稳定性。
5.电机和控制系统设计：电机和控制系统是整个设备的驱动和控制中心。
现代机械设计方法智慧树知到课后章节答案2023年下哈尔滨工业大学
现代机械设计方法智慧树知到课后章节答案2023年下哈尔滨工业大学哈尔滨工业大学第一章测试1.现代设计的发展时间是（）。
A:17世纪后的“经验设计阶段” B:17世纪前 C:20世纪后期 D:17世纪后的“传统设计阶段”答案:20世纪后期2.现代设计方法的特点包括（）。
A:计算机化的 B:动态的 C:科学的 D:经验的答案:计算机化的;动态的;科学的3.下列技术哪些属于现代设计方法（）。
A:系统设计法 B:优化设计法 C:创造性设计法 D:可靠性设计法答案:系统设计法;优化设计法;创造性设计法;可靠性设计法4.现代设计方法是主动地设计产品的性能。
（）A:错 B:对答案:对5.现代机械设计方法中“现代”的是指所涵盖的方法都是时间上现代的。
（）A:对 B:错答案:错第二章测试1.从表中每一个功能元取出一种局部解进行有机组合，构成一个系统解的方法称为什么方法（）。
A:相关网法 B:技术经济评价法 C:功能综合法 D:相关表法答案:功能综合法2.技术系统包括哪几部分（）。
A:输入和输出要素 B:系统结构 C:系统单元 D:边界条件答案:输入和输出要素;系统结构;系统单元;边界条件3.工程技术系统的处理对象包括以下哪几个方面（）。
A:物料 B:能量 C:信号 D:影响答案:物料;能量;信号4.边界条件反映着系统内部各单元之间的关系，即相互联系和作用的连接形式。
（）A:对 B:错答案:错5.系统单元是能够完成某一功能而无须进一步划分的单元，即系统内部相互联系和作用的基本组成要素。
（）A:错 B:对答案:对第三章测试1.以下哪些是培养创造力的条件（）。
A:丰富的知识和经验 B:科学而娴熟的方法 C:高度的创造精神 D:健康的心理品质答案:丰富的知识和经验;科学而娴熟的方法;高度的创造精神;健康的心理品质2.培养创造力应注意克服不利条件，尽力做到以下几点（）。
A:要消除不健康的心理，如胆怯和自卑。
B:要克服妄自尊大的排他意识，注意发挥群体的创造意识等。
哈工大_机械设计大作业_螺旋千斤顶
一、 设计题目螺旋起重器（千斤顶）已知条件：起重量F Q =40KN ，最大起重高度H=200mm 。
二、 螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。
由于螺杆承受载荷较大，而且是小截面，故选用45#钢，调质处理。
查参考文献[2]得σs=355MPa,查机械设计表 5.9得5~3][sσσ=,取[σ]=110MPa; σb =600MPa 。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3，查表5.9得螺母材料的许用切应力MPa 40~30][=τ,取][τ=35MPa ；许用弯曲应力[σb ]=40~60MPa, 取[σb ]=50MPa 。
托盘和底座均采用铸铁材料。
三、 螺杆、螺母设计计算3.1 耐磨性计算由耐磨性条件公式：][2p Hh d p F A F Ps ≤⋅⋅⋅⋅==π 对于梯形螺纹，有h=0.5p,那么耐磨性条件转化为：2d ≥式中 2d ——螺纹中径，mm;F ——螺旋的轴向载荷，N ； H ——螺母旋合高度，mm;ψ ——引入系数，ψ=H/2d ;[p]——材料的许用压强，MPa;查机械设计表 5.8，得[p]=18~25MPa ，取[p]=20MPa ，对于整体式螺母，5.2~2.1=ψ，取ψ=2.0，那么有mm MPaKNd 3.2520*0.2408.02=≥。
查参考文献[4]表H.5,试取公称直径d=32mm,螺距p=6mm,中径d 2=29mm,小径d 1=25mm,内螺纹大径D 4=33mm 。
那么螺母高度mm d H 5829*0.22==⋅=ψ，螺纹圈数7.9658===p H z ，α=2β=30°。
3.2 螺杆强度校核千斤顶螺杆危险截面受轴向力F 和扭转力矩T 1的作用，这里的扭转力矩是螺纹副的摩擦转矩T 1。
根据第四强度理论，螺杆危险截面的强度条件为][)16(3)4(311221σππσ≤+=d T d F 对于梯形螺纹该式可化为1d式中 1d ——螺杆螺纹的小径(mm)； []σ——螺杆材料的许用应力(MPa);F —— 螺杆所受的轴向载荷(N)；T 1——螺杆所受转矩(N ·mm),2)'tan(21d F T ρψ+=。
哈工大机械设计大作业-轴系部件-5.1.3

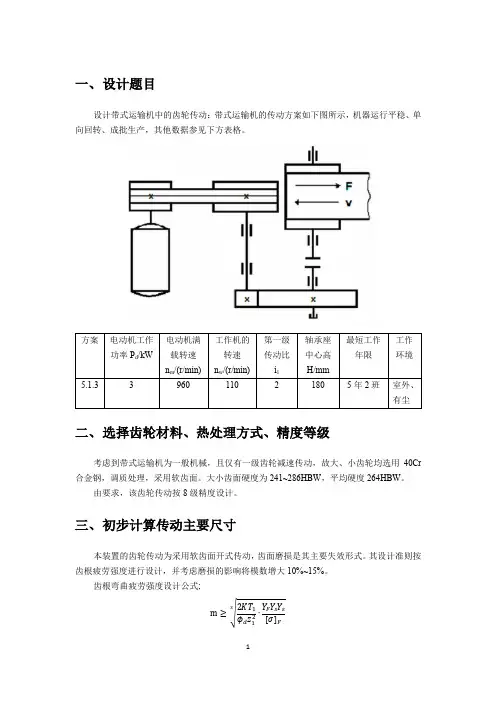

一、设计题目设计带式运输机中的齿轮传动：带式运输机的传动方案如下图所示，机器运行平稳、单向回转、成批生产，其他数据参见下方表格。
二、选择齿轮材料、热处理方式、精度等级考虑到带式运输机为一般机械，且仅有一级齿轮减速传动，故大、小齿轮均选用40Cr 合金钢，调质处理，采用软齿面。
大小齿面硬度为241~286HBW，平均硬度264HBW。
由要求，该齿轮传动按8级精度设计。
三、初步计算传动主要尺寸本装置的齿轮传动为采用软齿面开式传动，齿面磨损是其主要失效形式。
其设计准则按齿根疲劳强度进行设计，并考虑磨损的影响将模数增大10%~15%。
齿根弯曲疲劳强度设计公式;m≥2KT1ϕd z12∙Y F Y s Yε[σ]F 3式中Y F——齿形系数，反映了轮齿几何形状对齿根弯曲应力σF的影响。
Y s——应力修正系数，用以考虑齿根过度圆角处的应力集中和除弯曲应力以外的其它应力对齿根应力的影响。
Yε——重合度系数，是将全部载荷作用于齿顶时的齿根应力折算为载荷作用于单对齿啮合区上界点时的齿根应力系数。
[σ]F——许用齿根弯曲应力。
1.小齿轮传递的转矩T1=9.55×106×P1 n1p1=η1η2P d根据参考文献[2]表9.1，取η1=0.96，η2=0.97。
由此P1=η1η2P d=0.96×0.97×3=2.7936KWT1=9.55×106×P1n1=9.55×106×2.79369602=55581N∙mm2.齿数Z的初步确定为了避免根切，选小齿轮z1=17，设计要求中齿轮传动比i=n1n w =960/2110=4.3636，故z2=i×z1=4.3636×17=74.1818，取z2=75。
此时的传动比误差为ε=i−i0×100%=4.3636−75/17×100%=1.1%<5%满足误差要求，故可用。
哈工大实验方法第一次大作业概要
哈尔滨工业大学试验方法及数字信号处理分析————第一次大作业数字滤波器设计指导老师：包钢学生姓名：陈方鑫学生学号：15S008043第一部分 作业题目一、设计题目1、杂波信号：()sin(210)sin(280)sin(2200)t x t t t πππ=⨯+*+⨯2、要求：（1）绘出杂波信号波形。
（2）分别用FIR IIR 滤波器设计低通和带通滤波器，保留10Hz ，80Hz 频率。
绘出滤波后波形，并与理想波形比较。
（3）在原信号加上白噪声信号，再比较分析。
第二部分 具体设计内容第一节 卷积滤波器的设计一、低通滤波1、低通滤波器参数计算 （1）FIR 滤波频率响应：212()N j fi t i i N H f f e π∆-=-=∑…………①（2）低通期望频率响应：1;0()0;0,f FH f f f F≤≤=≤≥………②（3）通过①、②计算滤波因子 当0i =时，'2f F t ∆= 当0i ≠时，sin(2)'Fi t f iππ=取'f f =可得近似理想低通滤波器：21N k i k ii N y f x -=-=∑（4）由于题目x （t ）的最高频率fmax=200。
基于采样定理，f’>2fmax=400。
本例取f’=5fmax=1000。
故 t=0.001s。
2、设计程序程序参数：1t t；F=低通截止频率；t=0:10^-3:0.5;t1=10^-3;F=20;x=sin(2*pi*10*t)+sin(2*pi*80*t)+sin(2*pi*200*t);x1=sin(2*pi*10*t);f(1)=2*F*t1;i=2;while i<60f(i)=sin(2*pi*F*i*t1)/(pi*i);i=i+1;endfor k=61:440y(k)=0;for i=1:60;y(k)=f(i)*(x(k-i)+x(k+i))+y(k);endendy(length(t))=0;plot(t,x,'r',t,x1,'b',t,y,'k');legend('原图','理想图','滤波图');title('F=20');xlabel('x');ylabel('y');3、结果分析F=15放大图放大图放大图分析：上图展示了FIR 低通滤波的总体情况，并分别对F 取15,20,30值时做了对比研究。
哈工大-液压大作业-压力机液压系统设计
哈尔滨工业大学液压传动大作业设计说明书设计题目压力机液压系统设计机电工程学院 1308XXX 班设计者 XXX201X 年XX 月 XX 日流体控制及自动化系哈尔滨工业大学液压传动大作业任务书学生姓名 XXXX 班号 1308XXX 学号 11308XXXXX设计题目压力机液压系统1. 液压系统用途（包括工作环境和工作条件）及主要参数：单缸压力机液压系统，工作循环：低压下行→高压下行→保压→低压回程→上限停止。
自动化程度为半自动，液压缸垂直安装。
最大压制力：380×104N；最大回程力：76×104N；低压下行速度：40mm/s；高压下行速度：3mm/s；低压回程速度：40mm/s；工作行程：600mm。
2. 执行元件类型：液压缸3. 液压系统名称：压力机液压系统。
设计内容1. 拟订液压系统原理图；2. 选择系统所选用的液压元件及辅件；3. 设计液压缸；4. 验算液压系统性能；5. 编写上述1、2、3和4的计算说明书。
指导教师签字教研室主任签字年月日签发一、工况分析1.主液压缸（1）负载压制力：压制时工作负载可区分为两个阶段。
第一阶段负载力缓慢地线性增加，达到最大压制力的10%左右，其上升规律也近似于线性，其行程为90 mm（压制总行程为110 mm）第二阶段负载力迅速线性增加到最大压制力3.8×106 N，其行程为20 mm。
回程力（压头离开工件时的力）：一般冲压液压机的压制力与回程力之比为5～10，本压力机取为5，故回程力为F h = 7.6×105 N。
因移动件质量未知，参考其他液压机取移动件（包括活塞、活动横梁及上模）质量＝3000 kg。
（2）行程及速度快速空程下行：行程S l = 490 mm，速度v1＝40 mm/s；工作下压：行程S2 = 110 mm，速度v2＝3 mm/s。
快速回程：行程S3 = 600 mm，速度v3＝40 mm/s。
哈工大机电学院机电产品现代设计方法实验报告DOC
1 实验目的（1）掌握典型机电产品多学科协同优化设计软件环境组成，包括建模软件、分析软件、协同平台；（2）自主设计产品模型、分析过程、优化目标；(3) 对得到的优化结果进行定性分析，解释结果的合理性，编写上机实验报告。
2 实验内容(1)负载台的有限元分析(2)基于Adams的运动学分析与仿真3实验相关情况介绍（包含使用软件或实验设备等情况）ANSYS软件是美国ANSYS公司研制的大型通用有限元分析（FEA）软件，是世界范围内增长最快的计算机辅助工程（CAE）软件，能与多数计算机辅助设计（CAD，computer Aided design）软件接口，实现数据的共享和交换，如Creo, NASTRAN, I－DEAS, AutoCAD等。
是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
在核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、造船、生物医学、轻工、地矿、水利、日用家电等领域有着广泛的应用。
ANSYS功能强大，操作简单方便，现在已成为国际最流行的有限元分析软件，在历年的FEA评比中都名列第一。
目前，中国100多所理工院校采用ANSYS软件进行有限元分析或者作为标准教学软件。
它在精确设计及重要零件的应力分析中发挥着极其重要的应用。
ADAMS软件使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格朗日方程方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力学分析，输出位移、速度、加速度和反作用力曲线。
ADAMS软件的仿真可用于预测机械系统的性能、运动范围、碰撞检测、峰值载荷以及计算有限元的输入载荷等。
ADAMS一方面是虚拟样机分析的应用软件，用户可以运用该软件非常方便地对虚拟机械系统进行静力学、运动学和动力学分析。
另一方面，又是虚拟样机分析开发工具，其开放性的程序结构和多种接口，可以成为特殊行业用户进行特殊类型虚拟样机分析的二次开发工具平台。
哈工大机械设计大作业——带式运输机V带传动设计
哈工大机械设计大作业——带式运输机V带传动设计(总7页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Harbin Institute of Technology机械设计大作业说明书设计题目：带式运输机中的V带传动院系：能源科学与工程学院班级： 1302404设计者：朱明磊学号： 22指导教师：张锋设计时间：目录一．设计任务书........................................................................................... 错误!未定义书签。
二．电动机的选择....................................................................................... 错误!未定义书签。
三．确定设计功率P d.................................................................................. 错误!未定义书签。
四．选择带的型号....................................................................................... 错误!未定义书签。
五．确定带轮的基准直径d d1和d d2........................................................... 错误!未定义书签。
六．验算带的速度....................................................................................... 错误!未定义书签。
七．确定中心距a和V带的基准长度Ld ................................................. 错误!未定义书签。
现代设计方法大作业
机电工程学院现代设计方法大作业基于汽车噪声的TRIZ分析学号：S*********专业：机械工程学生姓名：***任课教师：*** 教授2015年1月基于汽车噪声的TRIZ分析一对技术系统进行初步分析1.选择系统。
我所选择的系统是汽车。
2.系统的三维图，如图1所示。
图1 汽车的三维图汽车工作原理：汽车的行驶主要靠发动机来带动，以四冲程汽油机为例，四冲程汽油机是将空气与汽油或柴油以一定的比例混合成良好的混合气，在吸气冲程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。
四冲程汽油机在进气冲程、压缩冲程、做功冲程和排气冲程内完成一个工作循环。
汽油机简图及其具体运动过程如图2所示。
图2 四冲程汽油机工作循环图（1）进气行程化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合，然后再吸入气缸。
进气行程中，进气门打开，排气门关闭。
随着活塞从上止点向下止点移动，活塞上方的气缸容积增大，从而气缸内的压力降低到大气压力以下，即在气缸内造成真空吸力。
这样，可燃混合气便经进气管道和进气门被吸入气缸。
（2）压缩行程为使吸入气缸内可燃混合气能迅速燃烧，以产生较大的压力，从而使发动机发出较大功率，必须在燃烧前将可燃混合气压缩，使其容积缩小、密度加大、温度升高，即需要有压缩过程。
在这个过程中，进、排气门全部关闭，曲轴推动活塞由下止点向上止点移动一个行程称为压缩行程。
（3）作功行程在这个行程中，进、排气门仍旧关闭。
当活塞接近上止点时，装在气缸盖上的火花塞即发出电火花，点燃被压缩的可燃混合气。
可燃混合气被燃烧后，放出大量的热能，因此，燃气的压力和温度迅速增加，所能达到的最高压力约为3-5Mpa，相应的温度则为2200-2800K。
高温高压的燃气推动活塞从上止点向下止点运动，通过连杆使曲轴旋转并输出机械能，除了用于维持发动机本身继续运转而外，其余即用于对外作功。
哈工大 机电产品现代设计方法大作业
雷达底座转台设计姓名：学号：班级：所在学院：机电工程学院任课教师：***一设计任务：雷达底座转台设计：一个回转自由度.承载能力：500kg被测件最大尺寸：Ф500×600mm台面跳动：0.02mm，台面平面度：0.02mm台面布置T型槽，便于负载安装方位转角范围：±120°具有机械限位和锁紧机构角位置测量精度：±5′角位置测量重复性：±3′角速度范围：0.001°/s～60°/s二设计思路：（一）设计流程：设计流程与设计内容和设计方法上图所示，整个设计过程分为功能设计、总体方案设计、详细设计和设计总结四大部分。
其中，在功能设计部分，我们要结合所给出的性能要求以及我们设计的转台的目标客户可能存在的功能需求，对转台的功能进行定义。
然后将转台的功能细化为一个个小的功能单元，对应于一个个要实现功能的结构单元，为后续的设计打下基础。
然后利用QFD图对要实现的各种功能实现综合评估，评价出功能需求的相对重要性及解决方案的相对重要性，在以后的设计中，要对比较重要的功能投入比较多的精力重点设计。
在总体方案设计部分，我们首先利用SysML语言来明确各部分功能的参数以及参数约束之间的关系，然后综合考虑各种参数，设计出整体的设计草图。
在详细设计部分，首先要使得零件实现其所对应的功能，使其满足其精度及强度的要求。
在此基础上，要综合考虑工件的可加工性，可装配性以及价格等多方面因素，从而选出最符合我们需求的设计。
然后根据确定的参数和方案，利用三维建模软件CATIA来进行三维建模，并将3D图进行投影，得出适合工业加工的2D图，完成整个设计。
设计总结部分，对整个过程中进行反思，考虑这个过程中存在的不足以及设计过程种学到的知识，以便应用于以后的设计当中。
