10kV电缆冷缩中间接头制作作业标准
编号：SY-AQ-08072( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑10kV电缆冷缩中间接头制作作业标准Production standard of 10 kV Cable cold shrinkable intermediate joint10kV电缆冷缩中间接头制作作业标准导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
本标准规定了10kV电缆冷缩中间接头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩中间接头制作安装作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行的电缆制作冷缩中间接头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：冷缩中间接头及附件、接线端子、焊锡、焊膏、破布、镀锌钢管、电工胶带（黄、绿、红、黑四色）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。

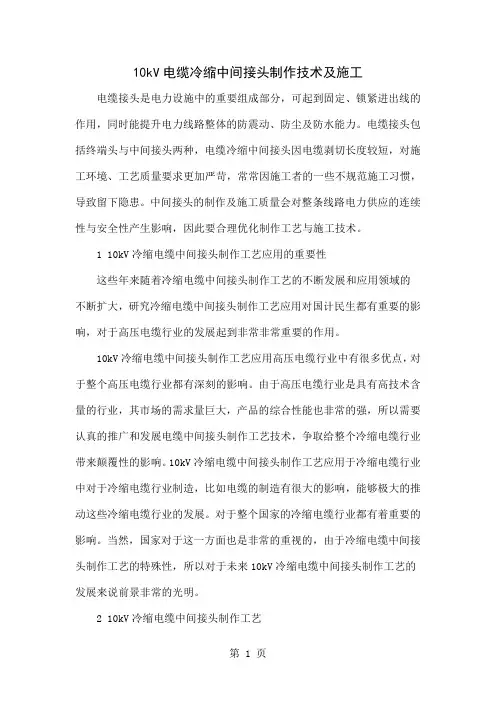

10kV电缆冷缩中间接头制作技术及施工-3页文档资料
10kV电缆冷缩中间接头制作技术及施工电缆接头是电力设施中的重要组成部分，可起到固定、锁紧进出线的作用，同时能提升电力线路整体的防震动、防尘及防水能力。
电缆接头包括终端头与中间接头两种，电缆冷缩中间接头因电缆剥切长度较短，对施工环境、工艺质量要求更加严苛，常常因施工者的一些不规范施工习惯，导致留下隐患。
中间接头的制作及施工质量会对整条线路电力供应的连续性与安全性产生影响，因此要合理优化制作工艺与施工技术。
1 10kV冷缩电缆中间接头制作工艺应用的重要性这些年来随着冷缩电缆中间接头制作工艺的不断发展和应用领域的不断扩大，研究冷缩电缆中间接头制作工艺应用对国计民生都有重要的影响，对于高压电缆行业的发展起到非常非常重要的作用。
10kV冷缩电缆中间接头制作工艺应用高压电缆行业中有很多优点，对于整个高压电缆行业都有深刻的影响。
由于高压电缆行业是具有高技术含量的行业，其市场的需求量巨大，产品的综合性能也非常的强，所以需要认真的推广和发展电缆中间接头制作工艺技术，争取给整个冷缩电缆行业带来颠覆性的影响。
10kV冷缩电缆中间接头制作工艺应用于冷缩电缆行业中对于冷缩电缆行业制造，比如电缆的制造有很大的影响，能够极大的推动这些冷缩电缆行业的发展。
对于整个国家的冷缩电缆行业都有着重要的影响。
当然，国家对于这一方面也是非常的重视的，由于冷缩电缆中间接头制作工艺的特殊性，所以对于未来10kV冷缩电缆中间接头制作工艺的发展来说前景非常的光明。
2 10kV冷缩电缆中间接头制作工艺10kV冷缩电缆中间接头的制作过程非常的复杂，工艺非常多，下面我将10kV冷缩电缆中间接头制作过程中用到的工艺详细的进行说明描述。
在制作10kV冷缩电缆中间接头的过程中对电缆导线进行切割是必须的第一步骤，也是至关重要的一步。
切割的时候不能把铜芯切断，切割的目的是便于进行后面的操作。
切割后的电缆导线需要进行铜芯线的处理，这个工艺过程中可以将10kV冷缩电缆套件中的外件套、内件套、绝缘层、应力管等热缩管分别套入切割后的两端电缆导线中，然后进行线芯处理工作。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准一、概述电缆冷缩中间接头是用于连接不同电缆段的绝缘部分，通过冷缩技术将接头固定在一起，使电缆能够正常传输电力。
本文将介绍10kV电缆冷缩中间接头的制作作业标准。
二、材料准备1. 接头套管：选用符合规定的绝缘套管，材质应为热缩材料，具有良好的绝缘性能。
2. 粘结材料：采用符合规定的冷缩胶，确保接头的绝缘性能和机械强度。
3. 助剂：为了保证接头制作的质量和可靠性，需要使用冷缩助剂来辅助完成接头制作。
三、工具准备1. 剥皮刀：用于剥离电缆外皮，露出绝缘层。
2. 热风枪：用于加热冷缩套管，使其缩紧到接头上。
3. 电缆剥线钳：用于剥离电缆绝缘层，露出导体。
4. 终端压接钳：用于压接电缆终端或连接接头。
5. 测试仪器：用于对接头进行绝缘电阻和导通电阻测试。
四、制作步骤1. 清洁工作区：确保工作区域清洁整洁，避免灰尘和杂质污染接头。
2. 剥离外皮：使用剥皮刀将电缆外皮剥离，露出电缆绝缘层。
3. 清理导体：用电缆剥线钳轻轻剥离绝缘层，将导体露出，并清理导体表面的氧化物和污垢。
4. 定位套管：将接头套管完整地套在电缆上，确保绝缘套管的位置正确。
5. 压接导体：使用终端压接钳将导体压接，确保导体与接头的连接牢固可靠。
6. 加热套管：使用热风枪均匀加热套管，使其缩紧到接头上，并与电缆绝缘层相结合。
7. 检查接头：完成接头制作后，需对接头进行可视检查，确保接头外观完整，无明显缺陷。
8. 测试接头：使用绝缘电阻和导通电阻测试仪器，对接头进行绝缘性能和导通性能测试，确保接头质量合格。
9. 记录作业信息：对每个接头的制作过程和测试结果进行记录，以便后期维护和管理。
五、质量控制1. 确保选用符合规定的材料和工具，并对其进行质量检查和管理。
2. 在制作过程中，严格按照规定的步骤操作，确保接头制作质量。
3. 对每个接头进行可视检查和电性能测试，确保接头符合规定的要求。
4. 记录每个接头的制作过程和测试结果，以便追溯和检查。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准
1. 材料准备：
a. 10kV电缆
b. 冷缩套管
c. 冷缩热缩配套胶
d. 剥线刀
e. 刮刀
f. 火焰枪
g. 螺丝刀
h. 手套
i. 安全帽
j. 护目镜
k. 绝缘胶带
l. 清洁剂
2. 检查电缆：
a. 检查电缆外观是否完好，是否有划痕或损伤。
b. 使用绝缘电阻测试仪测试电缆绝缘电阻，确保达到要求。
3. 制作接头：
a. 使用剥线刀剥掉电缆两端的绝缘层，露出导体。
b. 使用刮刀清理导体表面的氧化物或污垢。
c. 在电缆两端导体上涂抹适量的冷缩热缩配套胶。
d. 将冷缩套管套在电缆两端导体上，确保完全覆盖导体。
e. 使用火焰枪对冷缩套管进行加热，直到套管完全收缩，与电缆绝缘层紧密贴合。
f. 使用绝缘胶带将接头处绝缘。
4. 整理接头：
a. 用清洁剂清洗接头和周围区域，去除灰尘和油污。
b. 使用螺丝刀检查接头上的螺丝是否牢固，如有松动或缺损应进行修复或更换。
5. 检测接头：
a. 使用高压测试仪对接头进行高压测试，确保接头的绝缘性能符合要求。
6. 记录和报告：
a. 记录接头的制作人员、制作日期和测试结果。
b. 提供接头制作报告给相关部门和客户。
以上为10kV电缆冷缩中间接头制作作业标准的基本步骤，具体操作时应严格按照相关安全规范执行，以确保工作的质量和安全。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准主要包括以下内容：
1. 材料准备：根据设计要求，准备冷缩套管、绝缘套管、界面填料、绝缘填料等各种所需材料。
2. 设备准备：准备热风枪、剥线钳、绝缘剥皮剪、绝缘剥线钳、钢丝刷等所需设备。
3. 材料检查：对即将使用的冷缩套管、绝缘套管等材料进行外观检查和尺寸检查，确保其符合要求。
4. 线缆准备：用绝缘剥皮剪和绝缘剥线钳依照设计要求剥去电缆绝缘层，确保裸露的导体长度和裸露电缆长度符合要求。
5. 清洁处理：使用钢丝刷等工具清洁导体表面，确保表面干净无杂质。
6. 接头组装：根据设计要求，将绝缘套管、冷缩套管等材料按顺序套在导体上，并将界面填料和绝缘填料填充至套管内。
7. 加热处理：使用热风枪对接头进行加热，使冷缩套管收缩并与导体、绝缘套管密封稳固。
8. 绝缘性能测试：对制作好的接头进行绝缘电阻测试、介质损耗测试、局部放电测试等，确保接头的绝缘性能符合要求。
9. 记录报告：对接头制作过程中的各项参数和测试结果进行记录和整理，形成接头制作作业报告。
以上是一般的10kV电缆冷缩中间接头制作作业标准，具体标准还需根据项目和用户要求进行调整和制定。
第 1 页共 1 页。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准本标准规定了10kV电缆冷缩中间接头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩中间接头制作安装作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行的电缆制作冷缩中间接头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-20xx《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：冷缩中间接头及附件、接线端子、焊锡、焊膏、破布、镀锌钢管、电工胶带（黄、绿、红、黑四色）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
其他工具：绝缘电阻表、钢锯弓、扁锉、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。
四、安全卡控点：1、确认线路名称、地点、电杆编号、是否已停电并做好安全措施，确认无误后，在监护人的监护下方可登杆，以防误登、误操作；六级以上大风或雷雨时，禁止登杆。
2、登杆前检查基础是否牢固、电杆是否有裂纹；在新立电杆上作业前，应将回填土夯实；登冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准1. 前言10kV电缆冷缩中间接头作为电力设备的必要组成部分，起着电缆绝缘和电力传输的作用。
为了确保中间接头的质量和性能达到设计要求，在制作作业中需要遵循以下标准。
2. 材料2.1 电缆：选用符合电缆规范要求的合格电缆。
2.2 填充物：选择符合规范要求的防水、绝缘并能够耐腐蚀的填充物。
2.3 绝缘套管：选用合格的绝缘套管，并依据不同电缆直径选配合适规格的绝缘套管。
2.4 密封管：选用合适规格和材质的密封管。
3. 制作作业3.1 清洁电缆：用去污水或其他清洁剂清洗电缆表面，并擦干水分。
3.2 打开电缆：电缆在安装前需根据线路设计要求剥下适当长度的绝缘层，以方便进行终端头装配。
3.3 缩管终端头：选用匹配电缆绝缘直径的绝缘套管，套在电缆的绝缘层上，并使用火焰烤枪在绝缘套管上均匀加热，使其缩短至电缆绝缘直径大小，使绝缘套管与电缆绝缘完全贴合是为了达到绝缘的作用。
3.4 填充：用填充物将电缆中心圆柱形空洞填满，使其绝缘效果好。
将填充物加入到接头拼装处，确保填满线芯并没有任何气泡。
3.5 连接：将电缆的中心导体与另一端中心导体相接，固定好并进行焊接。
此步骤的主要目的是导通电流。
3.6 套密封管：在中间接头上套上合适规格的密封管，密封管应能够完全覆盖填充物和两端的绝缘套管，确保密封管不影响电缆的绝缘等级。
3.7 缩管密封管：使用火焰烤枪加热密封管，使其缩短至合适的大小，以密封接头，并固定保护接头。
4. 检测要求4.1 外观检验：检查接头表面是否平整，表面是否有裂纹、气泡、污渍等现象。
4.2 电气性能测试：接头制作完成后需对电气性能进行测试，包括接头绝缘电阻、介质损耗角正切、接头局部放电等指标，确保接头性能达到设计要求。
4.3 水密性实验：将制作好的中间接头放入水中浸泡，检查接头密封性能，确保接头能够防水，避免水分进入接头，造成电线绝缘与故障等问题。
4.4 力学性能测试：经过制作和测试的中间接头必须符合规定的力学性能指标，可以承受一定的拉伸力和抗压力，避免电线断裂、连接松动等问题。
10kV电缆冷缩终端头制作安装作业标准—【安全资料】.doc
10kV电缆冷缩终端头制作安装作业标准本标准规定了10kV电缆冷缩终端头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩终端头制作安装作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行电缆制作更换冷缩终端头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：冷缩终端头及附件、铜线耳、接线端子、焊锡、焊膏、破布、镀锌钢管、固定电缆抱箍、电工胶带（黄、绿、红、黑四色）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
起重牵引工具：开口滑轮、绳索等。
其他工具：绝缘电阻表、钢锯弓、扁锉、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。
四、安全卡控点：1、确认杆号及相关线路已停电，并且已做好接地等安全措施后方可进行作业。
2、作业需在现场防护人员的监护下进行。
3、登杆作业前确认所登杆状态良好，检修作业前先对所有的受力紧固件紧固一遍4、应在工作地点将电缆金属导体充分放电。
5、加工电缆各层时戴手套。
10KV高压电缆头冷缩终端制作作业指导书
××××电管站10KV高压电缆冷缩终端制作作业指导书编制：审核：批准：编制日期：2010年月日实施日期：2010年月日×××××1.适用范围:适用于×××2.引用文件：IEC60502《额定电压1kV(Um=1.2kV)以上至30kV（Um=36kV）挤出绝缘电力电缆及其附件》IEC61442《额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电力电缆附件试验方法GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB 50168—1992 电气装置安装工程电缆线路施工及验收规范GB 50127-1994 电力工程电缆设计规范GB 50150-91 电气装置安装工程电气设备交接试验标准DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）DL 409-1991 《电业安全工作规程》（电力线路部分）3.作业准备：3.1人员要求：3.2工器具：3.3危险点及其控制措施：4.安全注意事项：4.1.办理安全检修作业票、变电站第二种工作票，履行工作许可手续。
4.2.工作负责人会同工作许可人检查工作现场所做安全措施是否完备。
4.3. 接到工作任务后，工作负责人应明确工作任务，合理安排人员，现场是否符合工作条件和要求。
4.4.工作中加强监护，严防误碰事故发生，且监护人不得转做其它事情。
4.5.电缆头制作注意事项：a.保持安装过程的清洁；b.检查电缆的受潮情况，特别应检查线芯是否进水；c.严格控制剥切尺寸，每剥除一层不可伤及内层结构；d.半导电层断面应光滑平整，与绝缘层的过渡应光滑；e.线芯绝缘剥离后应清除干净内半导电层，并打磨线芯上的氧化层；f.金具压接后应清除尖角毛刺。
高压电缆冷缩中间接头制作标准作业流程
高压电缆冷缩中间接头制作标准作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压电缆冷缩中间接头的标准化制作流程高压电缆冷缩中间接头的制作是一项技术性强、精度要求高的工作，需要严格按照标准作业流程进行。
供电段“10KV”单芯电缆冷缩中间头制作安装作业指导书
供电段“10kv”单芯电缆冷缩中间头制作安装作业指导书1.适用范围本作业指导书适用于供电段管内35kV及以下单芯、三芯电缆线路作业。
10kV单芯、三芯冷缩电缆终端头及中间头制作；10kV三芯热缩电缆终端头及中间头的制作安装和作业过程中关键问题的处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.电缆制作安装指导书4.1.安装准备工作4.1.1.安装人员准备4.1.2.安装工器具、材料、防护用品准备4.1.3.安装作业准备4.2.制作安装技术标准4.2.1.前期准备4.2.1.1.作业组负责人组织组员认真阅读、掌握安装制作说明书，熟悉制作步骤和制作工艺。
4.2.1.2.撤下电缆前，应核对相序和位置以及护层保护器的安装接线方式，并做好记录。
4.2.1.3.检查所制作的电缆电压等级、导体标称截面是否与电缆附件一致。
4.2.1.4.检查电缆是否进水或外护套破皮，如果电缆进水或破皮按要求进行处理。
4.2.1.5.电缆接头位置摆放，制作接头与其他电缆接头应错位摆放，其距离不小于500mm。
4.2.2.制作安装：4.2.2.1.将电缆校直、擦净、对齐、两条电缆分别按（图标）尺寸剥去外护套；4.2.2.2.保留（图标）尺寸剥去多余钢铠，保留（图标）尺寸剥去多余内护层，在剥切外层时不能伤及内层；4.2.2.3.两端电缆对称剥去铜屏蔽层，尺寸为（图标）尺寸，铜屏蔽层断口用半导电带缠绕固定；4.2.2.4.两端电缆对称剥去外半导电层，尺寸为（图标）尺寸，剥切时，不可伤及绝缘层，尤其是外半导电层断口处。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准
1. 工作环境：
a. 作业场所应通风良好，无易燃、易爆物品。
b. 作业区域应干净整洁，无尘土和水分。
2. 工具和材料准备：
a. 冷缩套管：选择合适尺寸的冷缩套管，确保套管材料符合相关标准。
b. 绝缘剥离工具：使用专业的绝缘剥离工具对电缆进行绝缘剥离。
c. 清洁剂：使用无水酒精或专用清洁剂清洁电缆绝缘层和金属导体。
d. 电热风枪：使用电热风枪加热冷缩套管，确保套管完全收缩。
3. 制作步骤：
a. 清洁：用清洁剂清洁电缆绝缘层和金属导体，确保表面干净无污物。
b. 绝缘剥离：使用绝缘剥离工具对电缆进行剥离，使绝缘层露出合适长度。
c. 套管安装：选择合适尺寸的冷缩套管，将套管套在剥离后的电缆绝缘层上。
d. 预热：使用电热风枪对冷缩套管进行预热，确保套管完全收缩。
e. 压接：使用合适的工具和技术对冷缩套管两端和导体进行压接，确保良好的接触。
f. 测试：完成制作后，进行绝缘电阻测试和介质强度测试，确保接头质量合格。
4. 安全注意事项：
a. 操作人员需穿戴防静电服和绝缘手套，确保操作安全。
b. 在操作过程中，应注意电缆绝缘层的保护，避免损坏。
c. 在加热冷缩套管时，要避免过度加热，以免损坏套管。
d. 制作接头时，应保持操作环境干燥，避免湿气对接头质量的影响。
以上是10kV电缆冷缩中间接头制作作业的标准步骤，操作人员应严格按照标准作业流程进行操作，确保接头质量合格。
10KV高压电缆头冷缩
封。
3 制作步骤
(1)剥外护套、钢铠和内衬层。将电缆校直、擦净、剥去从安装位
置到接线端子的外护套、留钢铠30mm、内护套10mm，并用扎丝或P
VC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散，铜
屏蔽皱褶部位用PVC带缠绕，以防划伤冷缩管。
(2)固定钢铠地线。将三角垫锥用力塞入电缆分岔处，打光钢铠上
(8)剥铜屏蔽、外半导层。距冷缩管15mm剥去铜屏蔽，记住相色
线。距铜屏蔽15mm，剥去外半导层，按接线端子的深度切除各相绝
缘。将外半导电层及绝缘体末端用刀具倒角，按原相色缠绕相角条，
将端子插上并压接。按照冷缩终端的长度绕安装限位线。
(9)绕半导电带。在铜屏蔽上绕半导电带(和冷缩管缠平)，用砂
(12)密封冷缩指套。将指套大口端连地线一起翻卷过来，用密封
胶将地线连同电缆外护套一起缠绕，然后将指套翻卷回来，用扎线
将指套外的地线绑牢，安装完毕。
4 制作过程注意事项
(1)电缆终端头从开始剥切到制作完成必须连续进行，一次完成，
防止受潮。
(2)剥切电缆时不得伤及线心绝缘。密封电缆时注意清洁，防止污
烯绝缘电力电缆热缩型户内、户外终端头和中间接头制作。
2 施工准备
2.1 设备及材料要求：
2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。其型号、规格、电压等级符合设计要求。
2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗
看和指根对齐)，再将指套套入尽量下压，逆时针先将大口端塑料条
抽出，再抽指端塑料条。
(7)固定冷缩管。在指套指头往上100mm之内缠绕PVC带，将冷
10kV电缆中间接头制作工艺标准+10KV高压电缆头冷缩工艺
10kV 电缆中间接头制作工艺标准预览：10kV 交联聚乙烯绝缘电缆热缩接头制作工艺标准11 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 交联聚乙烯绝缘电力电缆热缩中间接头制作。
22 施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
12.22.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。
2.3.2作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3施工现场要干净、宽敞、光线充足。
施工现场应备有220V 交流电源。
2.3.4室外施工时，应搭设临时帐蓬。
3操作工艺3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。
开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
3.3剥除电缆护层（图2-28）：2图2-283.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm 的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
3.3.3剥内护层：从铠装断口量取20mm 内护层，其余内护层剥除，并摘除填充物。
3.3.4锯芯线、对正芯线，在中心点处锯断。
3.4剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm 剥除屏蔽层，从屏蔽层断口各量取20mm 半导电层，其余剥除。
10KV单芯电缆冷缩中间头制作作业指导书
10kV 单芯电缆冷缩中间头制作 作业指导书第一部分 适用范围 本作业指导书适用于供电段管内高速区段电力10kV 单芯电缆冷缩中间 头的制作。
一、人员准备第二部分 准备工作电缆头的制作人员不少于 4 人。
二、工具准备序号材料名称1个人工具2作业工具包3压接模子4铁剪子5钢锯6液压钳三、材料准备序号123 4 5 6 7材料名称固定支架 带钢钎（木柄）的放电 接地线 抹布 砂布 锯条 电缆中间头及附件 连接管型号单位套 套 套 把 把把数量1 1 1 1 11备注含起子、夹钳、尖嘴钳、斜口钳等 含卷尺、美工刀、平锉刀、测量卷型号普通毛巾 1# 细齿单位台组张 张 根 套 个数量222 2 4 1 3备注选配与电缆线芯材质和型号匹配第三部分 制作标准一、电缆中间头的制作应在作业前根据电缆型号准备同型号的电缆中间头及附件。
1、电缆头在制作时要防潮，环境湿度要求小于70%，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
2、施工中要保证手和工具、材料的清洁。
操作时不应做其他无关的事（特别不能抽烟）。
3、所用电缆头及附件应预先开箱检查，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。
第四部分 制作步骤一、电缆中间头制作前的准备工作： 1、首先详细核对电缆回路名称和标示牌是否与工作票所写的相符，然后从各 方面断开电源。
2、锯高压电缆前，必须与电缆图纸核对无误，并验明电缆无电压后，用接地 的带木柄的铁钎钉入电缆芯后方可工作。
扶木柄的人应戴绝缘手套，穿绝缘鞋。
第五部分 制作方法一、电缆预处理（以下电缆剥切尺寸是以深圳沃尔核材 8.7/15kV(8.7/10kV)WLJ-1/（1-4）冷缩式电缆中间头安装说明书的参考，现场实 际制作过程中，以采用的电缆头附件厂家安装说明书为准）1、确认电缆的类型以及主绝缘和接管的尺寸，符合本产品的选用要求。
10kV电缆冷缩中间接头制作作业
10kV电缆冷缩中间接头制作作业
冷缩中间接头是用于连接10kV电缆的一种接头，其制作作业标准如下：
1. 材料准备：
- 10kV电缆中间接头套管
- 导电胶水
- 粘接带
- 清洁液
- 绝缘套管
- 导电套管
2. 工具准备：
- 电缆剥线刀
- 接地线
- 热风枪
- 螺丝刀
3. 工作步骤：
a. 清洁：使用清洁液彻底清洁电缆和接头的连接部分，确保表面干净无尘。
b. 剥线：使用电缆剥线刀拆除电缆绝缘层，露出金属导线。
c. 安装导电套管：将导电套管安装在电缆导线上，确保导电套管与导线紧密贴合。
d. 安装绝缘套管：将绝缘套管安装在导电套管上，确保绝缘套管覆盖导线和导电套管，形成绝缘层。
e. 导电胶水涂敷：在绝缘套管上涂敷一层导电胶水，确保导电胶水均匀覆盖整个绝缘套管表面。
f. 套管收缩：使用热风枪对接头套管进行加热，使套管缩紧并与绝缘套管紧密贴合。
g. 接地线连接：将接地线连接至接头的接地端口，确保接地线与接地端口紧密连接。
h. 固定接头：使用螺丝刀将接头固定在合适的位置，确保接头稳定固定。
4. 检测：
- 使用兆欧表对接头进行绝缘电阻测试，确保接头的绝缘电阻达到要求。
- 使用电压表对接头进行高压测试，确保接头能够承受10kV 的电压。
以上是10kV电缆冷缩中间接头制作作业的基本标准。
在实际作业中，还需要根据具体的电缆和接头型号，以及相关的技术规范和标准进行操作。
为了确保作业质量和安全，建议由经验丰富的专业人员进行操作，并按照相关的作业流程和质量控制程序。
10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中心接头制作作业标准一、前言电缆的电气特性是极其紧要的，而电缆在使用过程中，由于各种原因很简单显现损坏或需要进行接头处理。
对于10kV电缆来说，中心接头制作工作的紧要性不言而喻，标准化的作业标准能够有效保障接头的质量和牢靠性，提高接头的使用寿命和工作安全性。
二、准备工作2.1 设备清单：1）冷缩套管2）拆卸工具3）剥线钳4）切割刀具5）绝缘纸条6）压接钳7）电流表8）热风枪9）清洁工具10）绝缘胶带11）剥线刀12）搭便笺、比例尺等文具2.2 工具检查、保养工具要求保养完好、无锈应为首要检查项目，检查工具是否常常保持锋利（剥线刀、割刀）、测量工具是否精准（电流表），以及其它实现作业的工具是否无损，如密封圈、拆装工具等。
三、作业流程3.1 作业准备工作（如剥皮、铜屏、绝缘处理等）接头制作前，需要对电缆进行准备工作，实在包括：1）依据设计要求选取规格相匹配的冷缩套管。
2）依照要求剥皮，依据接头内外护层规格剥皮长度调整好剥皮长度。
3）拆卸由绝缘套管保护的铜屏或钢芯管铜屏4）对电缆的外护层和绝缘层进行清洁处理，去掉灰尘和污物。
确认绝缘层表面干净干净后，用干净无毛绒的抹布清洁。
为了达到良好的质量保证，接头前表面处理和清洁是特别紧要的。
3.2 接头制作3.2.1 冷缩套管安装将冷缩套管平铺在平整表面上，认真检查是否有破损、脏污。
确定冷缩套管大小后，依据冷缩套管长度要求，用剪刀将冷缩套管沿着指定长度进行剪断。
将冷缩套管塞入铜套中，将对接面充分压平后把中性点锁定，将两端的导线塞入对应的铜套中，排列导线的次序不可交叉或错位或错位或与接头的芯棒接错。
铜套内侧放好绝缘纸条。
3.2.2 导线端子暴露将导线进行清洁，先用刀具切开一些，然后把绳套推上去，将铜绞线的末端暴露出2-3cm长度。
3.2.3 引线的连接用压接钳夹住铜绞线的末端，然后用热风枪预热一遍，等到压接钳上的环已经牢坚固定在铜绞线的末端，就可以扣住铜绞线了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新整理10kV电缆冷缩中间接头制作作业标准本标准规定了10kV电缆冷缩中间接头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩中间接头制作安装作业。
二、编制依据：铁运（1999）103号文件、xx铁路局企业标准Q/BT143—
96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：
1、安全防护：作业人员正确佩戴劳动保护用品；对运行的电缆制作冷缩中间接头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》
Q/SHTL015.09-20xx《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：
材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：冷缩中间接头及附件、接线端子、焊锡、焊膏、破布、镀锌钢管、电工胶带（黄、绿、红、黑四色）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。
个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。
其他工具：绝缘电阻表、钢锯弓、扁锉、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。
四、安全卡控点：
1、确认线路名称、地点、电杆编号、是否已停电并做好安全措施，确认无误后，在监护人的监护下方可登杆，以防误登、误操作；六级以上大风或雷雨时，禁止登杆。
2、登杆前检查基础是否牢固、电杆是否有裂纹；在新立电杆上作业前，应将回填土夯实；登冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施。
3、登杆作业所用工具及零星材料应装入工具包内，上下传递材料工具应用吊绳，不得抛接，防止高空掉物，现场人员应戴安全帽，杆下严禁行车和无关人员逗留。
4、作业人员登杆前，检查脚扣各部位有无断裂、锈蚀现象，并对安全带、登杆工具作冲击试验，确认良好后方可登杆；登杆时做到“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全带系牢靠”。
5、安全带系上后，必须检查扣环是否扣牢。
杆上作业转位时，不得失去安全带保护，安全带必须系在牢固的构件或电杆上，不得系在绝缘子、避雷器、导线等不牢固的物件上；在新立电杆作业时，应防止安全带从杆顶脱出或被锋利物割伤；严禁不系安全带进行高空作业。
6、对运行电缆制作中间接头时，停电后还必须确认电缆是要制作中间接头的电缆，防止误动运行中带电的其它电缆，在做好接地等安全措施后方可进行作业。
7、作业前先应在工作地点将电缆金属导体充分放电。
8、加工电缆各层时戴手套；工作时刀口不要向着别人，并提醒旁人注意。
9、制作中间接头时，应注意相序正确。
10、中间接头做好后要进行耐压试验合格后方可投入使用。
11、在送电后进行高低压核相，确认相位正确后方可通知用户使用。
五、作业流程及质量标准：
质量标准
作业流程
作业项目
10kV电缆冷缩中间接头制作作业
10kV电缆冷缩中间接头制作作业
10kV电缆冷缩中间接头制作作业
1、确认电缆。
2、摇测电缆绝缘及放电。
3、锯开需要作接头处电缆并搭接（新电缆接续时，绝缘电阻测试合格后可直接搭接）。
4、开剥电缆。
为防止钢铠松散，割除外护层时在端部留出200mm的外护层。
断口平整，入刀力度合适。
使用专门工具进行打磨。
5、包绕半导电胶带。
用砂纸打磨掉残留在主绝缘上的半导体时只能用不导电的氧化铝砂纸进行主绝缘打磨。
6、安装冷缩接头主体。
冷缩接头必须安置于剥削长度较长的一端电缆。
压接管时不要压接接管中心。
按要求只能用混合剂，不能用硅脂。
7、安装铜编织wang。
注意检查恒力弹簧固定是否牢固。
检查半导电胶带包覆是否完全、紧密。
8、包绕防水带。
防水带包覆应完全、紧密。
9、安装铠装接地线及编织线，注意检查恒力弹簧固定是否牢固。
防水密封包装要符合厂家说明书要求。
1、同一段电缆的厂家、型号是相同的，并且米标沿电缆连10、安装甲带，为得到最佳效果，30分钟内不得移动电缆。
11、试验。
12、填埋中间接头，恢复现场，高压核相。
恢复现场。
续，根据这三个要素，将要做接头的电缆和已停电电缆能确认的一端核对，必须确保三个要素全能吻合方可进行作业。
2、电缆绝缘电阻测试合格后，对摇测的电缆充分放电。
3、电缆拉直平放并重叠200-300mm，在重叠中心处将电缆锯开；两端对正，在两端电缆上镀锌钢管。
4、对照所选用的中间接头附件安装图纸的工艺要求制作接头。
以下简述基本步骤，具体尺寸应以图纸要求为准。
①分别擦洗干净电缆两端1米范围内电缆护套。
②剥除电缆外护套，按照安装图纸要求尺寸剥切电缆。
③均匀刮除绝缘屏蔽，露出绝缘体层。
④剥除绝缘，露出线芯，打磨绝缘表面直至光滑。
锯痕深度为钢铠厚度，用螺丝刀将缺口挑起，用钳子钳住缺口卷动撕开钢带。
用钳子打平钢带断口。
5、按厂家安装图清洗主绝缘。
半叠式来回包绕半导电胶带，从铜屏蔽带上40mm处开始包至10mm的外半导体层上包绕端口应十分平整。
用清洗剂清洗电缆主绝缘，勿使溶剂触及半导体屏蔽层。
用砂纸打磨掉残留在主绝缘上的半导体，不能使打磨后的主绝缘外径小于接头选用范围。
在进行下一步前，主绝缘表面必须保持干燥，必要时用干净不起毛布进行擦拭。
6、按厂家图安装冷缩接头主体，从剥切长度较长的一端电缆装入冷缩头主体，较短一端套入铜屏蔽编织wang。
按厂家图示要求装上铜连接管并压接。
压接后应对接管表面锉平打光滑，清洗干净。
将混合剂抹在半导体与主绝缘交界处，然后将其余剂料均匀涂在主绝缘表面上。
对准半导电胶带的边缘将接头主体定位。
逆时针抽掉芯绳使冷缩套管收缩，安装时注意对准半导电橡胶带，然后按其步骤做第二、三接头（三芯）。
7、在装好的接头主体外部套上铜编织wang。
用PVC胶带将铜wang套绑在接头主体上。
用两只恒力弹簧将铜wang套固定在电缆铜屏蔽带上。
将铜wang套的两端修整齐，在恒力弹簧前各保留10mm。
半叠式包绕两层半导电胶带，将恒力弹簧包绕覆盖。
用同样的方法完成另外两相安装。
8、用PVC带将三芯电缆绑扎在一起。
包绕一层防水带，涂胶粘剂的一面朝外将电缆衬垫包绕覆盖。
9、在编织线两端各80mm的范围将编织线展开。
将编织展开的部分贴附在防水胶带上和钢铠上，并与电缆外护套搭接20mm。
用恒力弹簧将编织线的一端固定在钢铠上，搭接在外护套上的部分折回来一起固定在钢铠上。
编织线另一端也用同样方法安装。
半叠式包绕两层橡胶绝缘带将恒力弹簧连同铠装一起包覆盖牢固。
用防水带作接头的防水密封，从一端护套上距离为60mm开始半叠式包绕，包至另一端护套上60mm处。
10、如为得到一个整齐的外形，可先用防水胶带填平两边的下陷处。
在整个接头处包装甲带，以完成整体安装。
从一端电缆护套上60mm防水带开始，半叠式包绕装甲带对面另一端的60mm防水带上。
11、进行主绝缘的绝缘电阻和交流耐压试验，采用5000V兆欧表进行主绝缘的绝缘电阻试验。
12、将镀锌钢管拉至接头位置，防护中间接头，填埋中间接头，埋深不低于0.8M，并设置相关标识；送电后进行高低压核相，确认相位正确后方可通知用户使用；清理现场，保证现场无遗留物，达到工完、场清、料净。
