给排水设计计算步骤分解31页PPT
合集下载
室内给排水管道工程量计算PPT课件
❖ 1)减压器、疏水器安装以“组”计算 ❖ 2)减压器安装按高压侧的直径计算
例题
❖ 某室内安装（沿墙明装）D89*4，管道连接 方式为焊接，阀门为焊接法兰闸阀Z41H-16C， 请按定额计价法计算相关项目的工程量。
答案
1，D89*4钢管焊接： 35+[5.2-（-0.8）]+0.55*2=
2，方形伸缩器制作安装： 3，支架制作安装：42.1/3.5*1.25= 4，法兰阀门安装DN80 5，管道防腐工程量：
定额1
.
定额2
.
消耗量
超高费
说明
❖ 钢管安装DN32及以下不计算支架（定额
包括），DN32以上计算支架的工程量， 以”kg”计 。 ❖ 管道安装包括接头零件、水压试验
支架
支架单重见p141 表4.2-10
套管
说明
❖ 消毒，冲洗：以直径大小分档，按长度“m” 计。
❖ 套管的制作以“个”计，铁皮套管、钢管套 管应用第八册定额。刚性套管、柔性套管的 制作安装按第六册《工业管道工程》相应子 目计算。管道安装定额中已包括了穿墙及过 楼板铁皮套管安装人工，但不包括铁皮套管 的制作。过楼板套管的制作安装，执行c.8.1.6 相应子目
❖
❖ 表面镀锌称为白铁管，表面不镀锌称为黑铁管；管 端带螺纹和不带螺纹两种，普厚管，加厚管，薄壁 管。
焊接钢管及其管件
❖ 适用场合：室内通常不使用薄壁管，而加厚管也较 少采用，使用最多的是普厚管。主要用于工作压力， 工作温度较低，管径不大（公称直径150mm以内） 和要求不高的管道系统中。如：室内给水（除高层 建筑给水）、热水定额的使用，按管道材质，接口 方式分类，以管径大小规格分档 次使用定额。
❖ 管材：镀锌钢管 焊接钢管 铜管 复合管：铝塑管，钢塑管 塑 料 管 ： UPVC （ 硬 聚 氯 乙 烯 ） 、 PE
例题
❖ 某室内安装（沿墙明装）D89*4，管道连接 方式为焊接，阀门为焊接法兰闸阀Z41H-16C， 请按定额计价法计算相关项目的工程量。
答案
1，D89*4钢管焊接： 35+[5.2-（-0.8）]+0.55*2=
2，方形伸缩器制作安装： 3，支架制作安装：42.1/3.5*1.25= 4，法兰阀门安装DN80 5，管道防腐工程量：
定额1
.
定额2
.
消耗量
超高费
说明
❖ 钢管安装DN32及以下不计算支架（定额
包括），DN32以上计算支架的工程量， 以”kg”计 。 ❖ 管道安装包括接头零件、水压试验
支架
支架单重见p141 表4.2-10
套管
说明
❖ 消毒，冲洗：以直径大小分档，按长度“m” 计。
❖ 套管的制作以“个”计，铁皮套管、钢管套 管应用第八册定额。刚性套管、柔性套管的 制作安装按第六册《工业管道工程》相应子 目计算。管道安装定额中已包括了穿墙及过 楼板铁皮套管安装人工，但不包括铁皮套管 的制作。过楼板套管的制作安装，执行c.8.1.6 相应子目
❖
❖ 表面镀锌称为白铁管，表面不镀锌称为黑铁管；管 端带螺纹和不带螺纹两种，普厚管，加厚管，薄壁 管。
焊接钢管及其管件
❖ 适用场合：室内通常不使用薄壁管，而加厚管也较 少采用，使用最多的是普厚管。主要用于工作压力， 工作温度较低，管径不大（公称直径150mm以内） 和要求不高的管道系统中。如：室内给水（除高层 建筑给水）、热水定额的使用，按管道材质，接口 方式分类，以管径大小规格分档 次使用定额。
❖ 管材：镀锌钢管 焊接钢管 铜管 复合管：铝塑管，钢塑管 塑 料 管 ： UPVC （ 硬 聚 氯 乙 烯 ） 、 PE
给排水施工图PPT课件
对卫生器具的安装还必须辅以相应的标准图集。给水系统可按水流 方向从引入管、干管、立管、支管到卫生器具的顺序来识读；排水系统可 按水流方向从卫生器具排水管、排水横管、排水立管到排出管的顺序识读。
对系统多而复杂的工程应注意以系统为单位进行识读，不要贪多， 而且要反复前后对照查阅。
9.3.2识图举例
第32页/共35页
第1页/共35页
• 管径
管径的标注方法
• 系统及立管编号 给水系统一般以每一条引入管为一个系统，排水 管 以 每 一 条 排 出 管 为 一第2个页/共系35页统 ， 在 直 径 1 2 m m 的 圆
立管编号表示法
给水引入（排水排出） 管编号表示方法
第3页/共35页
9.1.2 给水排水施工图常用图例
9.1 给水排水施工图的要求
9.1.1 给水排水施工图的一般规定 • 比例
给水排水施工图选用的比例，宜符合如表9.1所示的规定。 在管道纵断面图中，可根据需要对纵向可采用较大比例， 横向采用较小的比例；在建筑给排水轴测图中，如局部表 达有困难时，该处可不按比例绘制。 • 标高
平面图和轴测图中管道标高标注法
浙江建设 职业
技术学院
• 反映系统整体概念，管道来龙去脉，设备参数，管道、设备、附件的连接。 • 楼地面线等距离绘制，左端标注楼层层数和建筑标高
第20页/共35页
管道无轴测方向 标注支管节点 支管到阀门 系统、立管编号 绘出附件 楼层标高
第21页/共35页
管道无轴测方向
系统、立管编号
•
绘出附件
楼层标高
9.4 室外给水排水施工图识读
• 管网总平面图的内容包括街道下面的给水管道、 污水管道、雨水管道、排水检查井及给水阀门 井的平面位置、管径、管段长度和地面标高等。
对系统多而复杂的工程应注意以系统为单位进行识读，不要贪多， 而且要反复前后对照查阅。
9.3.2识图举例
第32页/共35页
第1页/共35页
• 管径
管径的标注方法
• 系统及立管编号 给水系统一般以每一条引入管为一个系统，排水 管 以 每 一 条 排 出 管 为 一第2个页/共系35页统 ， 在 直 径 1 2 m m 的 圆
立管编号表示法
给水引入（排水排出） 管编号表示方法
第3页/共35页
9.1.2 给水排水施工图常用图例
9.1 给水排水施工图的要求
9.1.1 给水排水施工图的一般规定 • 比例
给水排水施工图选用的比例，宜符合如表9.1所示的规定。 在管道纵断面图中，可根据需要对纵向可采用较大比例， 横向采用较小的比例；在建筑给排水轴测图中，如局部表 达有困难时，该处可不按比例绘制。 • 标高
平面图和轴测图中管道标高标注法
浙江建设 职业
技术学院
• 反映系统整体概念，管道来龙去脉，设备参数，管道、设备、附件的连接。 • 楼地面线等距离绘制，左端标注楼层层数和建筑标高
第20页/共35页
管道无轴测方向 标注支管节点 支管到阀门 系统、立管编号 绘出附件 楼层标高
第21页/共35页
管道无轴测方向
系统、立管编号
•
绘出附件
楼层标高
9.4 室外给水排水施工图识读
• 管网总平面图的内容包括街道下面的给水管道、 污水管道、雨水管道、排水检查井及给水阀门 井的平面位置、管径、管段长度和地面标高等。
建筑给排水PPT教学课件(图文丰富)
建筑给排水PPT教学课件(图文丰 富)
2024/1/30
1
目录
2024/1/30
• 建筑给排水概述 • 给水系统设计 • 排水系统设计 • 热水供应系统设计 • 消防给水系统设计 • 建筑给排水施工与验收规范
2
01
建筑给排水概述
Chapter
2024/1/30
3
建筑给排水定义与分类
定义
建筑给排水是研究建筑内部给水、排水、热水供应 、消防给水等系统的工程设计、施工安装和运行管 理的科学。
24
室内外消火栓布置原则
室内消火栓布置原则
应保证有两支水枪的充实水柱同时到达室内任何部位。消火栓应设在明显易于取用的地点，栓口离地 面高度应为1.1m，其出水方向应便于消防水带的敷设。
室外消火栓布置原则
应沿道路设置，且宜靠近路口。消火栓间距不应大于120m，保护半径不应大于150m。
2024/1/30
节水措施
在热水供应系统中采取节水措施，如使用节水型淋浴器、水龙头等卫浴设备，减少无效用 水和浪费现象。同时，加强用水管理和宣传教育，提高用户节水意识。
21
05
消防给水系统设计
Chapter
2024/1/30
22
消防给水系统组成及功能介绍
2024/1/30
消防给水系统组成
包括消防水源、消防水泵、消防 给水管网、室内外消火栓、自动 喷水灭火系统等。
03
消防给水系统
包括消防水池、消防 水泵、消防水箱和室 内消火栓等。
04
热水供应系统
包括热水加热设备、 热水储存设备、热水 管道和热水用水设备 等。
2024/1/30
5
建筑给排水设计原则
采用符合规范的管材、阀门和附 件，确保系统安全可靠，防止漏 水、渗水等事故发生。
2024/1/30
1
目录
2024/1/30
• 建筑给排水概述 • 给水系统设计 • 排水系统设计 • 热水供应系统设计 • 消防给水系统设计 • 建筑给排水施工与验收规范
2
01
建筑给排水概述
Chapter
2024/1/30
3
建筑给排水定义与分类
定义
建筑给排水是研究建筑内部给水、排水、热水供应 、消防给水等系统的工程设计、施工安装和运行管 理的科学。
24
室内外消火栓布置原则
室内消火栓布置原则
应保证有两支水枪的充实水柱同时到达室内任何部位。消火栓应设在明显易于取用的地点，栓口离地 面高度应为1.1m，其出水方向应便于消防水带的敷设。
室外消火栓布置原则
应沿道路设置，且宜靠近路口。消火栓间距不应大于120m，保护半径不应大于150m。
2024/1/30
节水措施
在热水供应系统中采取节水措施，如使用节水型淋浴器、水龙头等卫浴设备，减少无效用 水和浪费现象。同时，加强用水管理和宣传教育，提高用户节水意识。
21
05
消防给水系统设计
Chapter
2024/1/30
22
消防给水系统组成及功能介绍
2024/1/30
消防给水系统组成
包括消防水源、消防水泵、消防 给水管网、室内外消火栓、自动 喷水灭火系统等。
03
消防给水系统
包括消防水池、消防 水泵、消防水箱和室 内消火栓等。
04
热水供应系统
包括热水加热设备、 热水储存设备、热水 管道和热水用水设备 等。
2024/1/30
5
建筑给排水设计原则
采用符合规范的管材、阀门和附 件，确保系统安全可靠，防止漏 水、渗水等事故发生。
城市给排水计算方法(ppt 29页)
力坡降I、流速v 方法：水力计算图或水力计算表
（1）设计管段及设计流量的确定
确定设计管段的起迄点
计算步骤 计算设计管段的设计流量 确定设计管段的直径、坡度及 管底标高
（2）污水管道水力计算的步骤
在街坊平面图上布置污水管道，并对街坊编 号，计算其面积。
划分设计管段，计算设计流量
从上游管段开始对主干管进行列表计算
其它管线与排水管道稍有相交时，管道可以修改设计或 在相交处允许穿过管道，采取适当措施修补管道
污水管道应按非满管流设计的原因： （ 1 ）污水流量时时变化，雨水、地下水进入，
H/D ＜ 1 为未预见水量的增长留有余地，避 免污水溢出。 （ 2 ）管内沉积的污泥会分解析出一些有害气体 ，含油污水，易爆气体， H/D ＜ 1 以利管道 的通风，排除有害气体，防止爆炸。 （ 3 ）便于管道的疏通和维护管理。

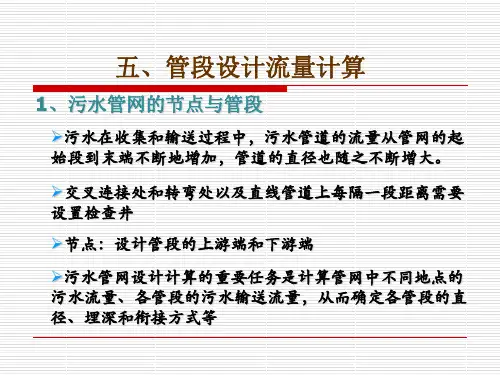

污水管节点流量的设计流量计算:沿线流量、集中流量、 节点流量
污水管节点流量的设计流量计算与给水网节点设计流量 区别
•沿线流量:平均日流量乘以总变化系数 •管段分配的沿线流量全部加到上游节点作为节点流量
3、管段设计流量
Q q 1 q 2 q 3 A 0 K Z q q 3
式中 q1—设计管段的本段设计流量 q2—转输流量 q3—集中流量 A—汇水面积 q0—比流量 KZ—总变化系数
（4）设计流速
与设计流量、设计充满度相应的水流平均流速。 最小流速：保证管内不致发生淤积的流速 ≥0.6m/s
最大流速：保证管道不被冲刷损坏的流速 ≤10m/s（金属管道） ≤ 5m/s （非金属管道）
（5）最小管径
规定 DN min 原因：管系上游部分，设计流量 很小，只根据计算， DN 很小，由于养护经验， 易堵塞。
（1）设计管段及设计流量的确定
确定设计管段的起迄点
计算步骤 计算设计管段的设计流量 确定设计管段的直径、坡度及 管底标高
（2）污水管道水力计算的步骤
在街坊平面图上布置污水管道，并对街坊编 号，计算其面积。
划分设计管段，计算设计流量
从上游管段开始对主干管进行列表计算
其它管线与排水管道稍有相交时，管道可以修改设计或 在相交处允许穿过管道，采取适当措施修补管道
污水管道应按非满管流设计的原因： （ 1 ）污水流量时时变化，雨水、地下水进入，
H/D ＜ 1 为未预见水量的增长留有余地，避 免污水溢出。 （ 2 ）管内沉积的污泥会分解析出一些有害气体 ，含油污水，易爆气体， H/D ＜ 1 以利管道 的通风，排除有害气体，防止爆炸。 （ 3 ）便于管道的疏通和维护管理。
污水管节点流量的设计流量计算:沿线流量、集中流量、 节点流量
污水管节点流量的设计流量计算与给水网节点设计流量 区别
•沿线流量:平均日流量乘以总变化系数 •管段分配的沿线流量全部加到上游节点作为节点流量
3、管段设计流量
Q q 1 q 2 q 3 A 0 K Z q q 3
式中 q1—设计管段的本段设计流量 q2—转输流量 q3—集中流量 A—汇水面积 q0—比流量 KZ—总变化系数
（4）设计流速
与设计流量、设计充满度相应的水流平均流速。 最小流速：保证管内不致发生淤积的流速 ≥0.6m/s
最大流速：保证管道不被冲刷损坏的流速 ≤10m/s（金属管道） ≤ 5m/s （非金属管道）
（5）最小管径
规定 DN min 原因：管系上游部分，设计流量 很小，只根据计算， DN 很小，由于养护经验， 易堵塞。
给排水讲义第3章建筑内部给水系统计算ppt课件
qg n0q0b
其中： qg —设计秒流量； n0 —某种卫生器具数； q0 —该种卫生器具最大出量水； b —卫生器具同时给水百数分。
适用：工业企业生活间、公共浴池、食堂、影剧院、 体育场。
3
2．按给水当量数求定设计秒流量
给水当量：以污水盆用的一般球形阀配水龙头在出流 水头为2.0m时，全开流量为0.2l/s为一个给水当量。
331给水系统的设计秒流量建筑内的生活用水量在1昼夜1小时里都是不均匀的为保证用水生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量即为设计秒流量
第3章 建筑内部给水系统计算
1
目的： ⅰ确定管径，经济合理 ⅱ求定管段水头损失，确定给水系统所需压力。
2
3－1 设计秒流量
1．按卫生器具同时作用系数求定设计秒流量
12
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
ZxHc h
水泵水箱联合给水： 计算水泵扬程、校核水箱安装高度 。
消防时 <46.0 <29.4
8
例题：
一、工程概况：某15综合服务性大楼，总建筑面积近 13000m2，建筑高度58.30m，地下一层，地面上15层。 地下一层为车库及设备用房。1~3层为裙房，功能为
银行、商场、餐饮用房。裙房每层公共卫生间内设自 闭式冲洗大便器4个，自闭式冲洗小便器2个和洗手盆 3个，层高4.5m。室外给水管网常年可保证的工作水 压为310kPa。
Kb —水表的特性系数 表K， b 旋 q2m翼 ax/10； 0
螺翼 Kb 表q2max/10； 0
q2m ax—水表的最大流 m3 /量 h。，
7
表1 水表水头损失允许值(kPa)
其中： qg —设计秒流量； n0 —某种卫生器具数； q0 —该种卫生器具最大出量水； b —卫生器具同时给水百数分。
适用：工业企业生活间、公共浴池、食堂、影剧院、 体育场。
3
2．按给水当量数求定设计秒流量
给水当量：以污水盆用的一般球形阀配水龙头在出流 水头为2.0m时，全开流量为0.2l/s为一个给水当量。
331给水系统的设计秒流量建筑内的生活用水量在1昼夜1小时里都是不均匀的为保证用水生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量即为设计秒流量
第3章 建筑内部给水系统计算
1
目的： ⅰ确定管径，经济合理 ⅱ求定管段水头损失，确定给水系统所需压力。
2
3－1 设计秒流量
1．按卫生器具同时作用系数求定设计秒流量
12
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
ZxHc h
水泵水箱联合给水： 计算水泵扬程、校核水箱安装高度 。
消防时 <46.0 <29.4
8
例题：
一、工程概况：某15综合服务性大楼，总建筑面积近 13000m2，建筑高度58.30m，地下一层，地面上15层。 地下一层为车库及设备用房。1~3层为裙房，功能为
银行、商场、餐饮用房。裙房每层公共卫生间内设自 闭式冲洗大便器4个，自闭式冲洗小便器2个和洗手盆 3个，层高4.5m。室外给水管网常年可保证的工作水 压为310kPa。
Kb —水表的特性系数 表K， b 旋 q2m翼 ax/10； 0
螺翼 Kb 表q2max/10； 0
q2m ax—水表的最大流 m3 /量 h。，
7
表1 水表水头损失允许值(kPa)
给水系统水力计算的方法步骤 ppt课件
4．绘制水力计算表，进行给水管网的水力计算； （1）外网压力直接供水，计算目的是验证压力能否满足系 统需要。
1）依次计算H1、H2 、 H3 、 H4 ，并计算系统所需压力H； 2）当室外给水管网压力H0≥H 时，原方案可行； 3）当室外给水管网压力H0略大于或略小于H 时，适当放大 管径，降低水头损失，确保方案可行；
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
3．根据建筑的性质选用设计秒流量公式，计算各管段的设 计秒流量；
４）当室外给水管网压力H0小于H 很多时，修正方案，增设 增压设备。
水力计算流程图245水力计算的方法步骤平面图初定方案确定立管位置绘制系统图绘制平面图确定最不利点确定最不利点管线节点编号计算设计秒流量确定管径计算沿程水头损失计算局部水头损失计算水表水头损失计算特殊管件水头损失计算系统所需压力计算结果分析计算非计算管路管径选加压储水设备二水力计算的方法步骤首先根据建筑平面图和初定的给水方式绘给水管道平面布置图及轴测图列水力计算表以便将每步计算结果填入表内使计算有条不紊的进行
１．根据轴测图选择最不利配水点，确定计算管路，若在轴 测图中难判定最不利配水点，则应同时选择几条计算管路，分 别计算各管路所需压力，其最大值方为建筑内给水系统所需的 压力；
２．以流量变化处为节点，从最不利配水点开始，进行节点 编号，将计算管路划分成计算管段，并标出两节点间计算管段 的长度；
精品资料
给水系统水力计算的方法步骤 一. 水力计算流程图
1）依次计算H1、H2 、 H3 、 H4 ，并计算系统所需压力H； 2）当室外给水管网压力H0≥H 时，原方案可行； 3）当室外给水管网压力H0略大于或略小于H 时，适当放大 管径，降低水头损失，确保方案可行；
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
3．根据建筑的性质选用设计秒流量公式，计算各管段的设 计秒流量；
４）当室外给水管网压力H0小于H 很多时，修正方案，增设 增压设备。
水力计算流程图245水力计算的方法步骤平面图初定方案确定立管位置绘制系统图绘制平面图确定最不利点确定最不利点管线节点编号计算设计秒流量确定管径计算沿程水头损失计算局部水头损失计算水表水头损失计算特殊管件水头损失计算系统所需压力计算结果分析计算非计算管路管径选加压储水设备二水力计算的方法步骤首先根据建筑平面图和初定的给水方式绘给水管道平面布置图及轴测图列水力计算表以便将每步计算结果填入表内使计算有条不紊的进行
