卷帘门简单操作方法

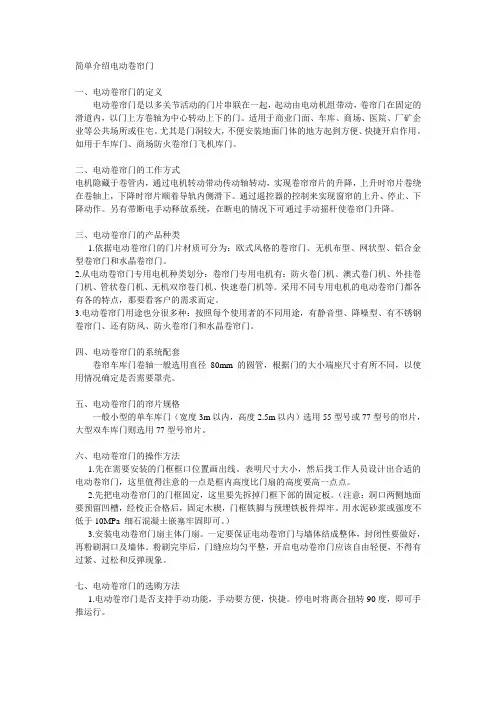

电动卷帘门的简单介绍
简单介绍电动卷帘门一、电动卷帘门的定义电动卷帘门是以多关节活动的门片串联在一起,起动由电动机组带动,卷帘门在固定的滑道内,以门上方卷轴为中心转动上下的门。
适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。
尤其是门洞较大,不便安装地面门体的地方起到方便、快捷开启作用。
如用于车库门、商场防火卷帘门飞机库门。
二、电动卷帘门的工作方式电机隐藏于卷管内,通过电机转动带动传动轴转动,实现卷帘帘片的升降,上升时帘片卷绕在卷轴上,下降时帘片顺着导轨内侧滑下。
通过遥控器的控制来实现窗帘的上升、停止、下降动作。
另有带断电手动释放系统,在断电的情况下可通过手动摇杆使卷帘门升降。
三、电动卷帘门的产品种类1.依据电动卷帘门的门片材质可分为:欧式风格的卷帘门、无机布型、网状型、铝合金型卷帘门和水晶卷帘门。
2.从电动卷帘门专用电机种类划分:卷帘门专用电机有:防火卷门机、澳式卷门机、外挂卷门机、管状卷门机、无机双帘卷门机、快速卷门机等。
采用不同专用电机的电动卷帘门都各有各的特点,那要看客户的需求而定。
3.电动卷帘门用途也分很多种:按照每个使用者的不同用途,有静音型、降噪型、有不锈钢卷帘门、还有防风、防火卷帘门和水晶卷帘门。
四、电动卷帘门的系统配套卷帘车库门卷轴一般选用直径80mm的圆管,根据门的大小端座尺寸有所不同,以使用情况确定是否需要罩壳。
五、电动卷帘门的帘片规格一般小型的单车库门(宽度3m以内,高度2.5m以内)选用55型号或77型号的帘片,大型双车库门则选用77型号帘片。
六、电动卷帘门的操作方法1.先在需要安装的门框框口位置画出线。
表明尺寸大小,然后找工作人员设计出合适的电动卷帘门,这里值得注意的一点是框内高度比门扇的高度要高一点点。
2.先把电动卷帘门的门框固定,这里要先拆掉门框下部的固定板。
(注意:洞口两侧地面要预留凹槽,经校正合格后,固定木楔,门框铁脚与预埋铁板件焊牢。
用水泥砂浆或强度不低于10MPa 细石混凝土嵌塞牢固即可。
防火卷帘门使用说明
防火卷帘门
使用说明及消防规范
一、使用说明
1、防火卷帘门不能作普通门使用,卷帘门严禁底部站人。
电器设施不得擅自拆搬及开关,在烟温感信号作用下自动运行,只有在消防控制室信号失灵的作用下才准使用手动操作;
2、根据消防管理规定,防火卷帘门作为消防专用设施,不得改作他用,卷帘正下方不得堆放任何物品;
3、安装调试后,每季度启动一次,以检查电器、机械性能,检查时注意操作安全
二、防火卷帘门的消防规范
1、通道上的防火卷帘,应按下列程序自动控制下降: (1)感烟探测器动作后, 卷帘下降至距地(楼)面1.8M;(2)感温探测器动作后,卷帘下降到底;
2、用作防火分隔的防火卷帘,火灾探测器动作后,卷帘应下降到底;3、防火卷帘门帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷,严禁作他用。
4、相对运动件在上下运动、卷起及放下时严禁堆放物品影响卷帘门的启闭.
5、防火卷帘门的外露表面,必须注意锈处理(勿乱涂乱喷),每季度应检查一次启闭的灵活性。
6、防火卷帘门每月检查一次所有紧固件,必须保证紧固件的紧牢,不允许有松动现象.
7、安装卷帘门的洞口上部不得设有通风管、水管等;。
卷帘使用方法
卷帘使用方法
卷帘的使用方法如下:
1. 卷帘开启:手拉拉带向下拉,将带子往收盒带送,带子会自动卷进,帘片上升,当拉到需要开启的位置停。
2. 卷帘关闭:手拉拉带下端往上提,把带子从收盒带拉出,使巻帘自动下降,直到关闭。
3. 设施在开启、关闭用力要均韵,避免出现损坏的情况,而在关闭时注意自锁构是否到位,以保安全。
4. 定期保养:平时在使用的过程当中,一定要定期进行保养,将表面以及内部的灰尘清理干净,避免造成堵塞的情况,而且还要随时检查内部各个配件的状态,如果出现磨损的情况,需要立即进行维护或者更换。
按照以上步骤操作卷帘的使用方法后,卷帘就可以正常使用。
如有任何疑问,建议咨询专业技术人员。
地下车库防火卷帘安全操作规程
地下车库防火卷帘安全操作规程
1.目的
确保防火卷帘的正常操作。
2.适用范围
适用于JL花园地下车库防火卷帘的操作
3.内容
3.1手动操作
3.1.1合上防火卷帘的主回路开关,接通控制回路电源。
3.1.2开启按钮箱门,按向上"△"或向下"▽"按钮,卷帘门应上升或下降。
3.1.3按下停止按钮"S"将停止卷帘门的运行。
3.2自控运行
3.2.1当地下车库烟(温)感系统动作时,自动装置将发出报警信号,同时自动启动卷帘门电控系统关闭卷帘门。
3.3消防中心迫降
操作消防中心防火卷帘"迫降"按钮,将关闭防火卷帘,到位后"到位"指示灯亮。
4.记录
无。
5.附件
无。
1。

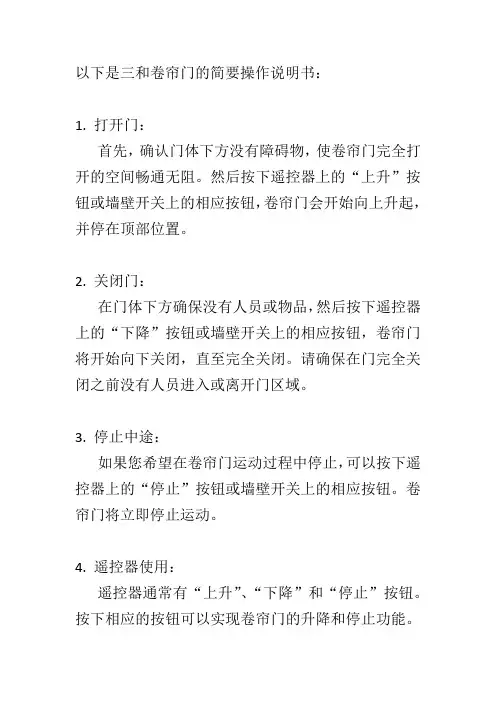

三和卷帘门操作说明书
以下是三和卷帘门的简要操作说明书:
1. 打开门:
首先,确认门体下方没有障碍物,使卷帘门完全打开的空间畅通无阻。
然后按下遥控器上的“上升”按钮或墙壁开关上的相应按钮,卷帘门会开始向上升起,并停在顶部位置。
2. 关闭门:
在门体下方确保没有人员或物品,然后按下遥控器上的“下降”按钮或墙壁开关上的相应按钮,卷帘门将开始向下关闭,直至完全关闭。
请确保在门完全关闭之前没有人员进入或离开门区域。
3. 停止中途:
如果您希望在卷帘门运动过程中停止,可以按下遥控器上的“停止”按钮或墙壁开关上的相应按钮。
卷帘门将立即停止运动。
4. 遥控器使用:
遥控器通常有“上升”、“下降”和“停止”按钮。
按下相应的按钮可以实现卷帘门的升降和停止功能。
请确保遥控器和门控制器之间的信号连接正常,并且遥控器的电池电量充足。
5. 紧急情况:
在紧急情况下,如停电或遥控器故障,您可以寻找门体旁边的应急手动开关。
打开外壳,然后找到手摇轴,使用手摇轴手动卷起或放下门体。
请确保操作安全,并在恢复正常供电或修复遥控器后及时将门体恢复到正常操作状态。
请注意,以上仅为简要的操作说明,并且实际的三和卷帘门操作方法可能因产品型号和功能而有所不同。
建议您在安装和使用前参考详细的产品说明书或联系相关厂家或供应商获取更具体的操作指南。
祝您使用愉快!。

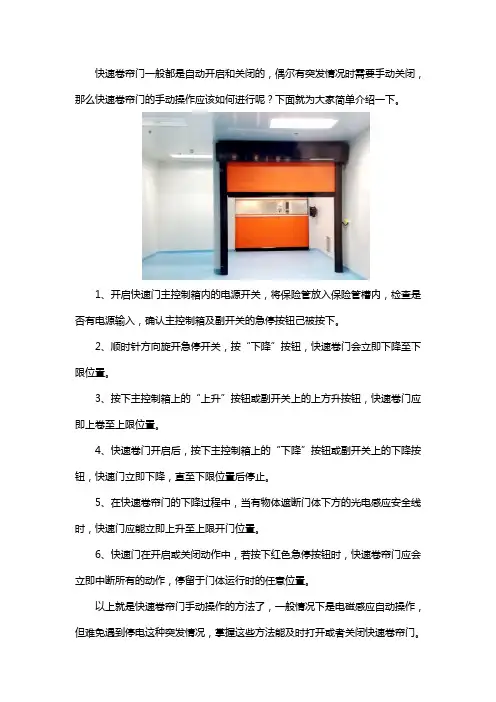

如何手动关闭或开启快速卷帘门
快速卷帘门一般都是自动开启和关闭的,偶尔有突发情况时需要手动关闭,那么快速卷帘门的手动操作应该如何进行呢?下面就为大家简单介绍一下。
1、开启快速门主控制箱内的电源开关,将保险管放入保险管槽内,检查是否有电源输入,确认主控制箱及副开关的急停按钮己被按下。
2、顺时针方向旋开急停开关,按“下降”按钮,快速卷门会立即下降至下限位置。
3、按下主控制箱上的“上升”按钮或副开关上的上方升按钮,快速卷门应即上卷至上限位置。
4、快速卷门开启后,按下主控制箱上的“下降”按钮或副开关上的下降按钮,快速门立即下降,直至下限位置后停止。
5、在快速卷帘门的下降过程中,当有物体遮断门体下方的光电感应安全线时,快速门应能立即上升至上限开门位置。
6、快速门在开启或关闭动作中,若按下红色急停按钮时,快速卷帘门应会立即中断所有的动作,停留于门体运行时的任意位置。
以上就是快速卷帘门手动操作的方法了,一般情况下是电磁感应自动操作,但难免遇到停电这种突发情况,掌握这些方法能及时打开或者关闭快速卷帘门。
卷帘门遥控器使用方法
卷帘门遥控器使用方法卷帘门遥控器是一种方便快捷的门禁设备,能够有效地提高门禁系统的安全性和便利性。
使用遥控器可以让我们在不下车的情况下就能够轻松地开启或关闭卷帘门,极大地提高了我们的生活质量。
下面,我们将介绍一下卷帘门遥控器的使用方法,希望能够帮助大家更好地使用这一设备。
首先,当我们拿到新的卷帘门遥控器时,需要先了解一下遥控器的外观和按键功能。
通常情况下,遥控器的外观会比较简洁,上面会有若干个按键,每个按键都代表着不同的功能,比如开门、关门、停止等。
在使用之前,我们需要先熟悉一下这些按键的功能,这样才能更好地操作遥控器。
接下来,我们需要将遥控器与卷帘门进行配对。
一般来说,配对的方法会在卷帘门的说明书中有详细说明,我们只需要按照说明书上的步骤进行操作即可。
在配对的过程中,需要注意遥控器和卷帘门之间的距离,通常情况下,距离过远或过近都会影响到配对的效果,所以在配对的时候要选择一个合适的距离进行操作。
配对完成后,我们就可以开始正式使用遥控器了。
当我们需要开启或关闭卷帘门时,只需要按下遥控器上相应的按键即可,非常方便。
在操作过程中,需要注意遥控器的电量,如果电量不足,就需要及时更换电池,以免影响正常使用。
除了基本的开启和关闭功能外,一些遥控器还具有一些其他的特殊功能,比如定时开关、遥控距离调节等。
这些功能可以根据实际需求进行设置,能够更好地满足我们的生活需求。
在日常使用中,我们还需要注意保管好遥控器,避免遗失或损坏。
如果遥控器遗失或损坏,应及时联系厂家或售后服务部门进行更换或维修,切不可私自拆解或修理,以免造成不必要的损失。
总的来说,卷帘门遥控器是一种非常实用的门禁设备,能够为我们的生活带来极大的便利。
在使用过程中,我们需要熟悉遥控器的外观和按键功能,进行配对操作,并注意遥控器的电量和保管。
只有这样,我们才能更好地享受遥控器带来的便利。
希望以上内容能够帮助大家更好地了解和使用卷帘门遥控器,让我们的生活变得更加便利和舒适。
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册摘要:一、快速卷帘门简介二、操作步骤与方法1.开启快速卷帘门2.关闭快速卷帘门3.紧急停止与恢复4.定期维护与保养三、安全注意事项四、故障排除与维修五、结论正文:一、快速卷帘门简介快速卷帘门是一种高效、节能、安全的门类产品,广泛应用于工业、商业及民用建筑等领域。
它具有以下特点:1.高速开启和关闭,提高通行效率;2.密封性能好,隔音、保温、防尘;3.安全性能高,具备红外线光电保护系统;4.操作简便,易上手。
二、操作步骤与方法1.开启快速卷帘门1)确保电源已接通,操作面板上的开关处于“关”位置;2)按下操作面板上的“开”按钮,门体缓缓升起;3)当门体完全开启后,松开按钮,门体保持开启状态。
2.关闭快速卷帘门1)按下操作面板上的“关”按钮,门体开始缓慢下降;2)门体完全关闭后,松开按钮,门体保持关闭状态。
3.紧急停止与恢复1)在门体运行过程中,遇到紧急情况时,按下操作面板上的“紧急停止”按钮,门体立即停止运行;2)处理完毕后,按下“恢复”按钮,门体重新启动。
4.定期维护与保养1)每月至少检查一次门体、轨道、滚轮、皮带等部件,确保正常运行;2)每半年对快速卷帘门的控制系统进行保养,清理灰尘,检查线路连接;3)定期更换磨损严重的部件,确保门体运行稳定。
三、安全注意事项1.操作快速卷帘门时,严禁用手或身体阻挡门体;2.严禁在门体运行过程中强行拦截;3.儿童和视力障碍者请在成人指导下操作;4.遇到故障时,请及时关闭电源,并与售后服务联系。
四、故障排除与维修1.门体无法开启:检查电源是否正常,操作面板是否损坏;2.门体无法关闭:检查皮带、滚轮、轨道是否正常,控制系统中是否有杂物;3.门体运行不畅:检查轨道是否清理干净,滚轮是否损坏。
五、结论快速卷帘门在现代建筑中发挥着重要作用,正确操作和维护门体,不仅能确保其高效、安全地运行,还能延长使用寿命。
卷帘门操作流程
自动卷帘门操作流程
一、日常操作:
1、门体日常的开关位于门体的内外侧墙壁上,开关上标注有“上升”“暂停”“下降”按键。
需要卷帘门打开即上升请按“上升”键,其他依照指示操作即可。
2、卷帘门在“上升”过程中,如需暂停,需要人工按下“暂停”键,下降过程中需要暂停同上按下“暂停”键,即可。
3、门的上升和下降运动的终点均已调整到位,上升或下降至设定位置会自动停止,无需人工操作。
4、遇到断电时,请打开卷帘门上面的小孔,将手链拉下来操作,即可控制卷帘门的上升和下降。
二、注意事项
1、自动卷闸门口请保持其周围整洁,无杂物堆放。
以保证自动卷闸门的顺利升降。
2、门机控制箱位于门体包箱右侧,用于故障检修时打开,日常操作使用过程中无需操作。
3、门体的日常开关上配有锁止插孔,开关上的钥匙应设有专人保管,用于卷闸门开启和封闭,顺时针开启,指示绿色圆点;逆时针关闭,指示“红色”圆点标识。
2017.11.22。
电动门卷帘门操作规程
电动门卷帘门操作规程1. 引言本文档旨在规范电动门卷帘门的安全操作流程,以确保门的正常运行和保护人员的安全。
操作人员在使用电动门卷帘门时,务必遵守以下规程。
2. 操作前准备在进行操作之前,操作人员应完成以下准备工作:•确保门旁边的环境干净整洁,没有杂物的存在。
•检查门的运行状态,包括门体、滑道、传动装置等是否完好无损。
•检查门旁边的开关电源是否正常工作。
•穿戴好安全防护设备,包括安全帽、安全鞋等。
3. 操作流程3.1 打开门1.确保门所在的区域没有人员或障碍物,确保安全。
2.按下门旁边的开关按钮,确保门电源正常开启。
3.观察门的运行情况,确保门体平稳地上升。
4.当门完全打开后,松开开关按钮。
3.2 关闭门1.确保门所在的区域没有人员或障碍物,确保安全。
2.按下门旁边的开关按钮,确保门电源正常开启。
3.观察门的运行情况,确保门体平稳地下降。
4.当门完全关闭后,松开开关按钮。
3.3 紧急停止在以下情况下,应立即执行紧急停止操作:•发现门运行异常,如有异响、晃动等现象。
•发现门周围有人员或障碍物危及安全。
•触发门旁边的紧急停止按钮。
执行紧急停止操作的步骤如下:1.立即按下门旁边的紧急停止按钮。
2.等待门完全停止运行。
3.检查门的运行状态,确认问题并及时处理。
4.若问题无法自行解决,及时联系维修人员进行检修。
4. 安全注意事项在操作电动门卷帘门过程中,操作人员应注意以下事项:•操作前必须查看门旁边的安全警示标志。
•严禁在门运行时进行穿行、攀爬或触摸门体。
•避免将手、脚或其他物体放置在门体运行路径上。
•注意门的运行情况,如发现异常立即停止使用并报告维修人员。
•禁止未经许可进行门体的改装或维修。
5. 总结本文档详细介绍了电动门卷帘门的操作规程,对于操作人员在使用电动门卷帘门时的安全操作起到了指导作用。
所有操作人员都应严格遵守本文档中的规定,并根据具体情况进行合理操作,确保人员和设备安全。
请在使用电动门卷帘门时,严格按照上述规程操作,做到安全第一。
卷帘门正确操作
卷帘门正确操作电动卷帘门操作指南⼀、限位设置:1、将电源插头插好(AC220V),电源指⽰灯亮(黄灯),同时运⾏指⽰灯(绿灯)和设置指⽰灯(红灯)闪烁⼀下,表⽰电机上电正常;2、将控制盒顶部电瓶开关打开即可。
(注:外接电源未通之前请勿长时间打开电瓶开关,以免电瓶损坏。
)3、按⼀下“设置键”,红灯亮,表⽰已进⼊设置状态,然后通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼀个限位位置,按“设置键”确认,此时红灯闪烁⼀下;(注:若卷门运⾏⽅向与按键相反,请调换电机红⿊线后重新设置。
)4、再次通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼆个限位位置,按“设置键”确认,此时红灯灭,初始限位设置完成;⼆、遥控操作:<上键:“开”或“▲”> <下键:“关”或“▼”><锁键:“锁”或“”> <停⽌/解锁:“停”或“■”>(注:当卷门在全开或全关时,若10分钟内⽆操作,遥控器将⾃动上锁,如需开门或关门,须先按“停”或“■”键解锁后⽅可操作。
)三、控制盒按键操作:在限位设置完成后,控制盒上的按键亦可操作,按“上⾏键”,卷门上⾏,直⾄顶端⾃动停⽌,在上⾏过程中若按⼀下“下⾏键”,卷门⽴即停⽌;反之亦然。
四、注意事项:1、控制盒电源禁⽌断电。
2、控制盒顶部电瓶开关必须打开。
3、卷帘门程序失控后,要重新⼿动设置程序。
(注:按限位设置操作说明进⾏设置。
)电动卷帘门操作指南⼀、限位设置:1、将电源插头插好(AC220V),电源指⽰灯亮(黄灯),同时运⾏指⽰灯(绿灯)和设置指⽰灯(红灯)闪烁⼀下,表⽰电机上电正常;2、将控制盒顶部电瓶开关打开即可。
(注:外接电源未通之前请勿长时间打开电瓶开关,以免电瓶损坏。
)3、按⼀下“设置键”,红灯亮,表⽰已进⼊设置状态,然后通过“上⾏键”或“下⾏键”将卷门调⾄所需的第⼀个限位位置,按“设置键”确认,此时红灯闪烁⼀下;(注:若卷门运⾏⽅向与按键相反,请调换电机红⿊线后重新设置。
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册
1. 打开门:
a. 检查门附近是否有障碍物,并清除。
b. 确保控制面板上的电源开关处于关闭状态。
c. 按下控制面板上的开门按钮。
有时,您可能需要按住按钮,直到门完全打开。
2. 关闭门:
a. 检查门附近是否有障碍物,并清除。
b. 确保控制面板上的电源开关处于关闭状态。
c. 按下控制面板上的关门按钮。
有时,您可能需要按住按钮,直到门完全关闭。
3. 停止门运动:
a. 在门运动过程中,按下控制面板上的停止按钮即可停止门
的运动。
4. 手动操作:
a. 在紧急情况或断电时,您可以通过使用手动操作功能来打
开或关闭门。
b. 找到卷帘门上的手动操作装置。
通常,它位于门的底部或
侧面。
c. 用手轻轻拉动手动操作装置,直到门完全打开或关闭。
5. 保养与维护:
a. 定期清洁门及导轨上的污垢,并使用适当的润滑剂进行润滑。
b. 检查门的各个部件是否正常运转,并更换任何损坏的部件。
c. 定期检查门的弹簧张力,并调整为适当的状态。
请注意,以上操作手册仅供参考。
具体操作和维护细节可能因不同的拉斐特快速卷帘门型号而有所差异。
请参考您所使用的门的用户手册或咨询专业技术人员以获取更准确的操作指导。
卷帘门底帘操作规程
卷帘门底帘操作规程卷帘门底帘操作规程为了确保卷帘门的安全运行,保护人员和财产的安全,制定了以下卷帘门底帘操作规程:一、操作前准备1.操作人员必须持有专业技术培训合格证书,对卷帘门系统有较为全面的了解和掌握。
2.操作人员必须配戴好安全防护用品,如安全帽、防护眼镜、防护手套等。
3.检查卷帘门底帘的连接部件是否完好,底帘是否有明显的破损、老化等情况。
4.确保卷帘门底帘的操作系统、开关等设备齐全正常,操作手册完整。
5.检查附近是否有物品摆放不当,是否有杂物、障碍物影响操作。
二、操作流程1.确认周围安全,确保没有人员和物品在卷帘门附近。
2.进行通电前,要确保电源开关处于关闭状态。
3.根据卷帘门的安装及使用情况,选择合适的操作方式:手动操作、遥控操作或者自动操作。
4.进行手动操作时,先使用钥匙打开操作箱门,按照操作手册的指示逐步进行。
5.进行遥控操作时,确保遥控器电池充足,按下开门按钮后,等待卷帘门完全打开。
6.进行自动操作时,需要确保自动感应设备正常工作,遇到人员或物体时能及时停止。
7.开启卷帘门后,观察底帘是否完全升起,是否有异常声音或震动。
8.如果发现卷帘门底帘升高不齐或存在异常情况,应立即停止操作,检查底帘的连接、设备是否正常。
9.卷帘门关闭时,同样需要观察底帘是否下降完全平稳无异常,确保底帘与地面之间没有夹紧物。
10.结束操作后,关闭电源开关,彻底断电。
三、注意事项1.操作人员必须严格按照操作规程进行操作,不得擅自修改或更改。
2.禁止在卷帘门运行过程中随意触摸底帘,以免造成意外伤害。
3.禁止在底帘未完全升起或下降时进行强行关闭。
4.禁止将卷帘门底帘用作搬运工具,不得翻越或站立在底帘上。
5.禁止将卷帘门底帘用作其他用途,如遮挡物品或故意损坏。
6.定期检查卷帘门底帘及相关设备的正常运行情况,发现异常及时更换或修复。
7.如遇到严重故障或不确定的情况,应及时通知专业人员进行维修或检查。
总结:卷帘门底帘的操作规程对于卷帘门的安全运行至关重要。
卷帘门使用说明书
FJK-F(S)-F(D)-LX08一、概述二、主要技术参数± 1%1、工作电源:主电源 AC 380V ±10-15% 50HZ2、允许外接电机功率<1KW3、门卫反馈触点容量 DC24V/500mA4工作环境:温度 -10℃+55℃~相对湿度≤95%大气压力 85106Kpa~三、主要功能1、具有两种自动控制方式①烟、温感两部降:(SW1位于ON位):烟感动作后(或半降信号),卷帘下降至中停位置,等温感动作后(或全降信号),再下降至下限位置。
②烟感延时两部降:(SE1位于OFF位):烟感动作后(或半降信号),卷帘下降至中停位置,延时后,下降至下限位置。
具有两种手动控制方式①点动方式:(SW3位于ON位)此时要使卷帘连续上升或下降需按住相应的手动按钮不放。
②连动方式:(SW3位于OFF位)此时要使卷帘上升或下降只需按一下相应的手动按钮即可。
2、门位反馈功能可以向消防中心反馈卷帘上位、中位、下位三种状态。
3、手动优先逃生功能在火警状态下,按手动按钮盒上任一键,卷帘会自动返升方便人员逃生。
4、三相电错相自动纠错/缺相自动保护功能当三相电错相时,控制器能自动识别并调整相序,使电机的转动方向不变。
当三相电缺相或未接零线时,控制器能自动保护电机,同时控制器的正常灯闪亮、蜂鸣器发出断续声。
四、控制器连接示意图按照控制器连接示意图,将以下几部分线路正确连至控制器内相应的接线端子上。
1、三相交流电源2、三相电机及上/下限位开关3、门卫状态反馈4、烟、温感探测器(或半降、全降联动信号)5、手动控制按钮盒注意事项1、三相电源输入的火线、零线不要接反。
2、电机电源的火线、零线不要接反。
3、本控制器连接的消防联动信号一般为无源常开信号,如需接有源联动信号,则有源信号的“+”端连接控制器的“7”(半降)或“9”(全降)号端子,“-”端连接控制器“10”号,注意“+”“-”端不要接反。
4、电机的上、下限开关不要接反。
卷帘门简单操作方法.
卷帘门简单操作方法
1:开门
首先要把门锁完全打开,门锁上的长锁柄要扣住(门锁不完全打开或长锁柄没有扣住,卷帘门上升时造成门锁钩会碰撞上门框,关门时门锁钩会碰撞地板。
造成不必要的损坏)。
双手抓住把手往上提,在卷帘门提上一半时双手稍微用上一点力,卷门会自动上升。
为防止卷帘门顶部与水平轨道限位块发生猛力撞击不能用力过猛(因卷帘门本身装有弹簧装置,有起到一定的拉力作用)。
否则会造成轨道松动、门板和滚轮损坏。
2: 关门
双手抓住黑色拉带稍微用点力往下拉,在卷帘门离车厢地板500mm时放手,卷帘门由于自身的重量会自动往下滑。
但不要用力过猛,否则底门板与车厢地板发生碰撞,将会造成门板底部的密封件损坏。
3:门锁
卷帘门完全关闭后,门锁必须关上,如有小锁最好把它锁住。
以上是卷帘门简单操作和注意的地方,仅供参考。
上海暨凯汽车配件有限公司。
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册
拉斐特快速卷帘门操作手册主要包含以下步骤:
1. 确定卷帘门的高度和厚度。
门体厚度要在3mm以上,以确保门体的稳定性和耐用性。
2. 使用水平仪确定水平线,并扶正门体。
3. 使用8100内拉爆螺丝固定导轨,并用不锈钢盖子装饰。
4. 吊好垂直线,在轨道下口安装角码并固定,要求安装牢固且垂直。
5. 在轨道下口向上测量25公分,确定光电的安装位置,确保两边处于水平状态。
把光电发射器和光电接收反光板固定在光电支架上,光电支架用510不锈钢螺丝固定。
6. 将编码器轴头塞入减速机预留的10MM空位,并用搬手将两个螺丝固定在减速机上,要求螺丝要锁紧,防止快速卷帘门编码器松动造成限位跑位。
7. 控制箱应安装在电机一侧地面到控制箱下口处,控制箱和轨道之间距离是10cm。
8. 根据控制箱的接线图进行接线,并确保线位正确。
9. 调试结束,把门体包厢盖用自钻螺丝固定,电机盖盖好用膨胀胶塞固定于墙体。
以上信息仅供参考,如需了解更多信息,建议查阅拉斐特快速卷帘门的产品说明书或联系专业安装人员。
卷闸门操作指引
卷闸门操作指引卷闸可分为三大类:1、安装在飞顶上的出入口卷闸门;2、安装在无飞顶出入口上的卷闸门;3、没有就地控制盒的出入口卷闸门。
这三类卷闸门的操作介绍如下:一、安装在飞顶上的出入口卷闸门。
1、电动开关门操作。
控制盒有三个按钮,分别为FOR -开门、REV-关门、STOP-停止。
如图1所示。
图1 有飞顶出入口卷闸门控制盒1)、按下FOR按钮,卷闸门将自动开启,开门到位后自动停止;2)、按下REV按钮,卷闸门将自动关闭,关门到位后自动停止;3)、任意时候按下STOP按钮,门体将停止动作。
2、手动开关门操作如图2所示,将卷闸门侧盖打开后,将手动转换开关拉出(转换开关拉出前,卷闸门被电机“抱闸”,只能由电动控制),拉出后便可人手将卷闸门开启或关闭,完成操作后,将转换开关复位,门体便进入“抱闸”状态。
图2 手动手动转换开关3、操作人员必须现场监看卷闸门完成开启或关门过程,观察无异常后方可离开。
二、无飞顶出入口卷闸门。
1、电动开关门操作控制盒有三个按钮,分别为△ -开门、▽-关门、— -停止。
如图4所示。
图4无飞顶出入口卷闸门控制盒1)、按下△按钮,卷闸门将自动开启,开门到位后自动停止;2)、按下▽按钮,卷闸门将自动关闭,关门到位后自动停止;3)、任意时候按下—按钮,门体将停止动作。
2、手动开关门操作直接拉铁链手动控制卷闸门开启或关闭。
如图5所示。
图5直接拉铁链手动控制卷闸门开启或关闭3、操作人员必须现场监看卷闸门完成开启或关门过程,观察无异常后方可离开。
三、没有就地控制盒的出入口卷闸门五号线西场站出入口卷闸门均没有就地控制盒,所以只能用遥控器对卷闸门进行控制.1、电动开关门操作遥控器有四个按钮,分别为A、B、C、D四个按钮,每个按钮的字母代表它所控制的出入口卷闸门.例如按钮A代表控制A出入口卷闸门,按第一下A按钮会使原来开启完毕的门关闭,原来关闭的门开启,按第二下会使卷闸门停止,按第三下则会让卷闸门朝反方向运动.如图5所示。
硬质快速卷帘门操作流程
硬质快速卷帘门操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硬质快速卷帘门是一种常见的工业门,具有快速开启和关闭的特点,能够提高工作效率和保障生产安全。
卷帘门门片连接方法
卷帘门门片连接方法
卷帘门门片连接方法主要有以下几种:
1. 链接装置连接:使用链条或连接装置将门片连接在一起。
这种连接方法简单方便,适用于较小的门片。
2. 钢丝连接:使用钢丝将门片连接在一起,通常是通过在门片两侧钻孔,然后用钢丝穿过孔眼连接门片。
这种连接方法的优点是结实牢固,适用于较大的门片。
3. 铰链连接:使用铰链将门片连接在一起。
铰链连接方法适用于大型卷帘门,可以实现门片的灵活开合。
4. 弹簧连接:使用弹簧将门片连接在一起。
这种连接方法通常用于卷帘门的底部门片,能够实现门片之间的弹性连接,可以减少门片之间的间隙。
需要根据具体的卷帘门类型和门片结构选择合适的连接方法。
请在安装前仔细阅读产品说明书,按照制造商的要求进行正确安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
卷帘门简单操作方法
1:开门
首先要把门锁完全打开,门锁上的长锁柄要扣住(门锁不完全打开或长锁柄没有扣住,卷帘门上升时造成门锁钩会碰撞上门框,关门时门锁钩会碰撞地板。
造成不必要的损坏)。
双手抓住把手往上提,在卷帘门提上一半时双手稍微用上一点力,卷门会自动上升。
为防止卷帘门顶部与水平轨道限位块发生猛力撞击不能用力过猛(因卷帘门本身装有弹簧装置,有起到一定的拉力作用)。
否则会造成轨道松动、门板和滚轮损坏。
2: 关门
双手抓住黑色拉带稍微用点力往下拉,在卷帘门离车厢地板500mm时放手,卷帘门由于自身的重量会自动往下滑。
但不要用力过猛,否则底门板与车厢地板发生碰撞,将会造成门板底部的密封件损坏。
3:门锁
卷帘门完全关闭后,门锁必须关上,如有小锁最好把它锁住。
以上是卷帘门简单操作和注意的地方,仅供参考。
上海暨凯汽车配件有限公司。
