风电场SVG无功补偿设备及其在风电场中的应用
SVG无功补偿系统在风电场的应用

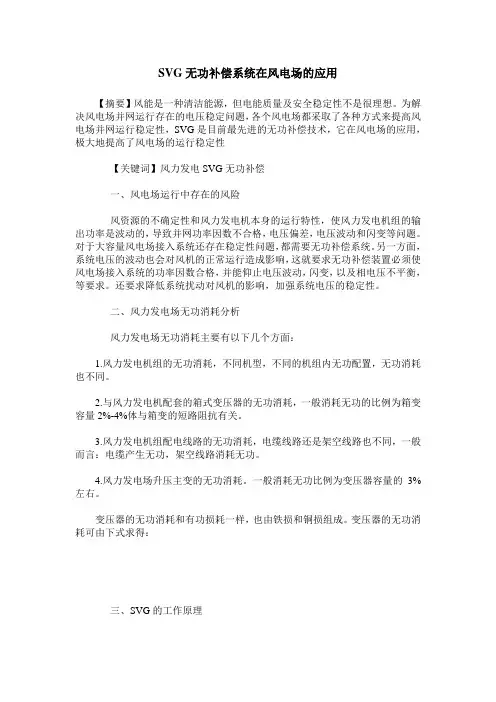

SVG无功补偿系统在风电场的应用【摘要】风能是一种清洁能源，但电能质量及安全稳定性不是很理想。
为解决风电场并网运行存在的电压稳定问题，各个风电场都采取了各种方式来提高风电场并网运行稳定性，SVG是目前最先进的无功补偿技术，它在风电场的应用，极大地提高了风电场的运行稳定性【关键词】风力发电SVG无功补偿一、风电场运行中存在的风险风资源的不确定性和风力发电机本身的运行特性，使风力发电机组的输出功率是波动的，导致并网功率因数不合格，电压偏差，电压波动和闪变等问题。
对于大容量风电场接入系统还存在稳定性问题，都需要无功补偿系统。
另一方面，系统电压的波动也会对风机的正常运行造成影响，这就要求无功补偿装置必须使风电场接入系统的功率因数合格，并能仰止电压波动，闪变，以及相电压不平衡，等要求。
还要求降低系统扰动对风机的影响，加强系统电压的稳定性。
二、风力发电场无功消耗分析风力发电场无功消耗主要有以下几个方面：1.风力发电机组的无功消耗，不同机型，不同的机组内无功配置，无功消耗也不同。
2.与风力发电机配套的箱式变压器的无功消耗，一般消耗无功的比例为箱变容量2%-4%体与箱变的短路阻抗有关。
3.风力发电机组配电线路的无功消耗，电缆线路还是架空线路也不同，一般而言：电缆产生无功，架空线路消耗无功。
4.风力发电场升压主变的无功消耗。
一般消耗无功比例为变压器容量的3%左右。
变压器的无功消耗和有功损耗一样，也由铁损和铜损组成。
变压器的无功消耗可由下式求得：三、SVG的工作原理SVG（Static Var Generator），即高压静止无功发生器，又称作高级静止无功补偿器ASVC(Advanced Static Var Compensator)或静止补偿器STATCOM （Static Compensator）,就是专指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。
SVG 是迄今为止性能最优越的静止无功补偿设备。
SVG 高压静止无功发生器工作时通过电力半导体开关的通断将直流侧电压转换成与交流侧电网同频率的输出电压，类似一个电压型逆变器，只不过其交流侧输出接的不是无源负载，而是电网。
浅谈动态无功补偿装置(SVG)在风电场的应用
浅谈动态无功补偿装置(SVG)在风电场的应用摘要：随着风电场建设规模的增大，装机容量的大幅上升，其接入系统后对电网的影响也日益严重，而SVG动态无功补偿装置在满足无功功率、谐波治理，提高功率因数及电能质量，降低损耗，调整电压等方面起着重要作用。
关键词：风电场SVG；动态无功补偿装置风资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，导致并网功率因数不合格、电压波动和闪变等问题，对于大容量风电场接入系统时还存在稳定性问题，都需要动态无功补偿系统。
另一方面，系统电压的波动也会对风机的正常运行造成影响。
而且随着技术的发展和完善，SVG的优势越来越明显，在风电场的设计中，无功补偿装置也越来越多的采用了SVG技术。
一、风电场无功消耗分析风电场无功消耗主要有以下几个方面:1.风力发电机组的无功消耗,不同机型,不同的机组内无功配置,无功消耗也不同。
2.与风力发电机配套的箱式变压器的无功消耗，一般消耗无功的比例为箱变容量2%-4%，与箱变的短路阻抗有关。
3.风力发电机组配电线路的无功消耗,电缆线路还是架空线路也不同，-般而言:电缆产生无功，架空线路消耗无功。
4.风力发电场升压主变的无功消耗。
一般消耗无功比例为变压器容量的3%左右。
二、风电场对无功补偿的要求当前风电场成熟的设计运行模式是相对较小容量的单台风机由1台箱式变压器升压接至集电线路，多台并联连接后接至统一的35 kV母线上，一个中等规模的风电场需要数十台箱式变压器。
依据风能特性,风电场的有功是随机、动态变化的，因此风电场的无功需求也是随机、动态变化的。
风电场变化的无功将会将会给数量众多的风力发电机组、箱式变压器以及主变压器和长距离的输电线路等带来无功损耗。
为解诀并网风电带来的电压及谐波问题，就需要风电场有动态、宽幅可调的无功容量及消谐能力，以减少风力发电功率波动对电网电压的影响,提高系统的稳定性。
风电场的无功电源包括风力发电机组和风电场的无功补偿装置。
无功补偿技术在风力发电系统中的应用

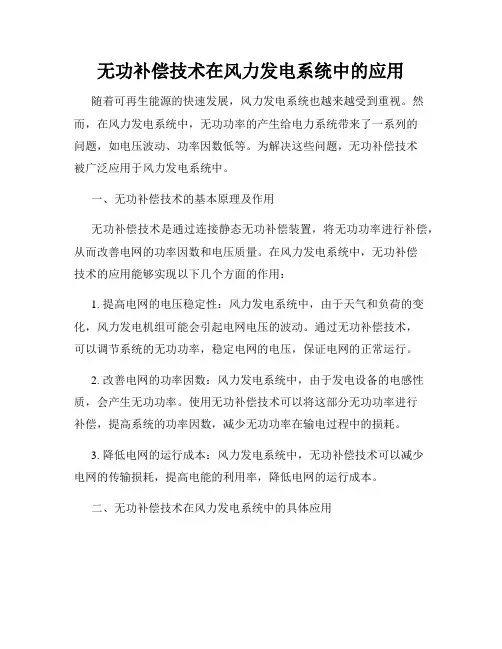

无功补偿技术在风力发电系统中的应用随着可再生能源的快速发展，风力发电系统也越来越受到重视。
然而，在风力发电系统中，无功功率的产生给电力系统带来了一系列的问题，如电压波动、功率因数低等。
为解决这些问题，无功补偿技术被广泛应用于风力发电系统中。
一、无功补偿技术的基本原理及作用无功补偿技术是通过连接静态无功补偿装置，将无功功率进行补偿，从而改善电网的功率因数和电压质量。
在风力发电系统中，无功补偿技术的应用能够实现以下几个方面的作用：1. 提高电网的电压稳定性：风力发电系统中，由于天气和负荷的变化，风力发电机组可能会引起电网电压的波动。
通过无功补偿技术，可以调节系统的无功功率，稳定电网的电压，保证电网的正常运行。
2. 改善电网的功率因数：风力发电系统中，由于发电设备的电感性质，会产生无功功率。
使用无功补偿技术可以将这部分无功功率进行补偿，提高系统的功率因数，减少无功功率在输电过程中的损耗。
3. 降低电网的运行成本：风力发电系统中，无功补偿技术可以减少电网的传输损耗，提高电能的利用率，降低电网的运行成本。
二、无功补偿技术在风力发电系统中的具体应用1. 静态无功补偿装置（SVC）：静态无功补偿装置是一种常用的无功补偿技术，通过快速调整电容器的容量，能够实时补偿发电系统中的无功功率，提高电网的功率因数和电压稳定性。
2. 静态同步补偿装置（STATCOM）：静态同步补偿装置通过电子晶体管控制电路实现无功功率的补偿。
与传统的静态无功补偿装置相比，STATCOM的响应速度更快，能够更精确地控制无功功率的补偿。
在风力发电系统中，STATCOM的应用可以更好地适应风力发电机组功率的波动。
3. 无功发生器：无功发生器是一种能够实时产生或吸收无功功率的设备。
在风力发电系统中，无功发生器可以根据电网的需求，主动地提供或吸收无功功率，实现电网功率因数的调整。
三、无功补偿技术在风力发电系统中的效果评估无功补偿技术的应用是否有效，需要进行效果评估。
浅谈无功补偿装置在风电场中的应用
浅谈无功补偿装置在风电场中的应用摘要：风力发电作为当今人们普遍使用的新能源发电方式，对人们的生产生活有着重要的意义。
这种补偿系统可以在电网正常时，通过协调电容组与静止无功补偿器，对并网电压实现连续控制，稳定有效提高并网电压的质量。
同时在线路或变压器故障及故障恢复时，协助网点提高电压的支撑能力，减少电压的恢复时间，并协助风电场实现低电压穿越。
因此，在风电场的无功电压调节问题也引起了人们足够的重视。
关键词：动态；无功补偿装置；风电场；应用风电场集中无功补偿装置是设置在风电场升压变电站主变低压母线上的，其主要作用就是保证风力发电厂变电出口侧功率的稳定性，进而保障发电系统的稳定运行。
风电场发电机组的运转情况会受到风力大小的影响，为了保证风电场发电机组的稳定运行，应安装无功补偿装置。
1SVG的基本原理静止无功发生器是普遍使用的静止无功补偿装置，其主要是通过全控电力电子器件来完成变流。
其电路的类型有2种，一是电压型桥式；二是电流型桥式。
从实际应用的情况来看，因为受到运行效率的影响，当前的SVG中大部分使用的是电压型，其结构是十分简单的，消耗的能源也较少，价格具有一定优势，而且控制非常简便。
2风电场动态无功补偿装置的选择2.1机械性静态无功补偿装置在当前，机械性SVG无功发电补偿装置在冶金、矿山以及铁路等行业中得到了普遍应用，此种装置主要是利用接触器间的开关进行投切。
由于投切的过程中，电弧作用会产生一定程度的影响，导致开关的触头发生损坏，因此投切不可过于频繁。
另外，此种装置的响应不够及时，这就使风电无功负荷频繁变化难以达成，所以说，此种装置对于风电场并不是适宜的。
举例来说，在某个风电场中，四期的034电容器组选用的就是自动调压无功补偿装置，然而，此种装置的档位多达九档，而且档位的连续性并不是很理想，无法在第一时间响应，这就导致无功补偿的要求难以实现，最终还是被更换掉。
2.2SVC无功发电器的补偿装置对SVG无功发电器进行分析可知，其固态开关选用的是晶闸管，通过对晶闸管导入的实际角度予以控制，就可对电抗器、电容器的具体容量进行管控，如此一来，晶闸管就成为了投切开关，频繁投切的目的也就能够真正达成。
SVG在风力发电系统中的应用策略
SVG在风力发电系统中的应用策略摘要：随着我国风电工程技术的巨大发展和进步，风电的研究、开发和利用已经占据了我国新能源的主导市场地位。
但是，由于大型风电资源的周期不确定性和大型风电机组的固定运行周期特性，风电机组的最大输出电压功率因数将长期大幅波动，导致许多问题，如合格的输出功率波动因数不完全，电压频率偏差、电压频率波动、闪变等对配电系统的电压和无功功率有很大的影响。
关键词：SVG；无功风力发电；无功和风能补偿；风电利用质量风力发电是最有前途的清洁能源和可再生能源之一。
为了充分利用风能资源，提高风力发电效率，有必要采取措施提高风力发电设备的运行性能。
在风力发电中设置无功补偿装置是提高风力发电效率的一种手段。
一、SVG的结构原理和控制模型SVG的基本原则是：在主电路中，连接到特定储能元件的直流电通过逆变器转换为交流电，逆变器包括串联电抗器或具有特定阻抗值的电容器；在控制电路中，通过特定的控制方法来调整主电路输出电压的幅值和相位，或者直接调整逆变器交流侧的电流值来达到目的。
网络中的无功补偿通过产生或吸收无功功率来实现接入配电。
根据逆变器直流侧储能元件的不同，SVG主电路可分为电压型主电路和电流型主电路。
电流源主电路的直流侧为感性元件，必须并联一定值的电容器。
在本文中，由于高输出设备的限制，例如价格，使用电压型逆变器。
主电路包含一个储能电容器C，用于为连接到系统的SVG、基于IGBT的逆变器和电抗器提供直流电压支持。
SVG控制电路采用直流控制，引入基于瞬时无功理论的同步坐标变换后的DQ轴电流控制方法。
动态补偿过程中，直流侧电容电压波动，系统无法正常运行。
因此，本文采用SVG控制的主要目的是稳定节点电压和直流侧电容电压。
控制原理分为两层。
电压外环控制通过PI调节器将电压参考信号upcref与Svg并联节点实际值UPCC之间的差值转换为无功电流指令参考信号，并转换两端电压。
直流侧的电容参考值udcref与实际值UDC进行比较，然后由PI调节器转换为另一个有功电流指令参考信号，以稳定Svg并联节点两端的电压，以及电容两端的电压，电流内环路控制是真实的。
无功补偿在风电场中的应用与优化策略
无功补偿在风电场中的应用与优化策略无功补偿是电力系统中的一个重要技术，用于解决无功功率的产生和消耗之间的不平衡问题。
尤其在风电场这种具有高变化性负载特点的场合，无功补偿的应用显得尤为重要。
本文将探讨无功补偿在风电场中的应用及相应的优化策略，希望提供有效的解决方案。
一、无功补偿在风电场中的作用风电场作为一种新兴的清洁能源发电方式，其特点是功率输出的波动性较大。
由于风力发电机与电网之间长距离输电，容易产生无功功率的不平衡。
无功功率的存在会导致电网电压不稳定、齐波性差以及潜在的电流谐波扩散等问题。
因此，在风电场中引入无功补偿技术，能够提高电网的稳定性和可靠性。
无功补偿的主要作用包括三个方面：稳定电压、改善功率因数和减小无功损耗。
首先，无功补偿装置能够通过动态调节无功功率的产生和吸收，使电网电压保持在合理范围内，从而稳定电力系统的运行。
其次，无功补偿技术能够改善风电场的功率因数，减少无功电流的流入，提高电力质量。
最后，无功补偿还可以降低系统电压损耗，减少无用功率的损耗。
二、无功补偿的应用技术在风电场中，无功补偿主要通过静态无功发生器(SVG)和STATCOM技术来实现。
SVG是一种能够根据系统负载需求自动调节无功功率的设备。
它通过改变电容和电感的容值，来调整电路的无功功率，从而实现无功补偿的目的。
SVG具有响应快、无功补偿精度高等优点，广泛应用于风电场中。
另一种常见的无功补偿技术是STATCOM。
STATCOM是一种基于电力电子技术的无功补偿设备，能够通过控制电压的相位和振幅来实现无功功率的调节。
STATCOM具有调节范围广、响应速度快、稳定性好等优点，被广泛应用于风电场的无功补偿中。
三、无功补偿的优化策略为了更好地应用无功补偿技术并提高其效果，以下是几种常用的优化策略。
1. 智能控制策略：机器学习和人工智能等智能控制技术的引入，能够根据系统的实时需求，动态调整无功补偿设备的参数，以实现最佳的无功补偿效果。
浅谈SVG在风电场的应用
浅谈SVG在风电场的应用[摘要]电网对电源点的电能质量要求不断提高，迫使可持续发展的风能不断改善自身以满足电源质量的要求。
SVG是当前解决电网无功补偿的最好途径。
风电场只有采用SVG无功补偿装置才有效解决自身不足。
[Abstract]the power grid power quality requirements increase，forcing the sustainable development of wind power of their own continuous improvement to meet the quality requirements. SVG is the best way to resolve the current power wattless power compensation. Wind farm using only SVG wattless power compensation device is effective to solve their own problems.[关键词]风电场；无功补偿；SVG[Keyword]wind farm；wattless power compensation；SVG1 引言为应对全球气候变化，减少温室气体排放，风能作为可再生能源，越来越受到瞩目。
西北作为风能大省不断的在世人关心帮助下发展壮大。
随着甘肃酒泉千万千瓦风电基地项目逐步投运，西北风电进入大规模并网时期，但同时也给电网的安全稳定运行带来了更大的挑战。
在风电场容量相对较小并且以分散方式接入时，系统故障时风电场退出运行不会对系统稳定造成影响。
随着风电装机容量在系统中所占比例增加，风电场的运行对系统稳定性的影响将不容忽视。
2011年2月24日，甘肃桥西第一风电场35KV电缆头单相击穿后发展成三相故障，导致酒泉地区16座风电场598台机组脱网，损失出力840MW，西北电网频率最低至49.854Hz。
SVG在风电场电压调整的运用
SVG在风电场电压调整的运用摘要：近年来，风力发电飞速发展，与之伴随的调峰问题逐渐进入人们的视野，风电大面积脱网成为了限制风力发电发展的瓶颈，目前主要是两个技术结合，即SVG补偿技术和使风机具备低电压穿越能力，可以保证风力发电机组在一定故障的条件下不脱网，很大程度上改善了风力发电机组大面积脱网的事故。
本文主要就SVG方面在硬件配置和继电保护方面进行了探析。
关键词：低电压穿越；脱网；继电保护0、引言随着风力发电的飞速发展，风电接入电力系统带来一系列技术问题，在风力发电发展初期，由于风电在整个电网中占比小，负荷不稳定，当电网出现故障时，通常采取切除风机出力来应对，在风力发电的初期，电网将风电场作为负载来调控，无与之匹配的继电保护，随着大容量、大面积风力发电机组逐渐投入运行，如还按以前的思路，有可能导致风机因出口电压低产生“雪崩式”的大面积脱网，严重威胁电力系统的稳定性。
大规模风电并入电网后，风机电气量保护以保护风机为目的，电网运行以保护电力系统稳定性为目的，当电力系统故障或负荷突增时，动态提供电压支撑，确保母线电压稳定，提高电力系统暂态稳定水平，减少低压释放负荷数量，防止发生暂态电压崩溃；SVG就是在这样的背景下应运而生，对提高电能质量起到很好的作用。
1.SVG的工作原理和运行特性分析SVG是基于大功率换流器，以电压型逆变器为核心，直流侧采用直流电容为储能元件以提供电压支撑。
在运行时相当于一个电压、相位和幅值均可调的三相交流电源。
逆变器正常运行依赖于直流侧的电压支撑，在逆变器接入交流电源时，由各IGBT反向续流二极管构成整流器，对直流电容器充电；正常运行后，直流电容器的储能将会用来满足逆变器的内部损耗，电容电压会下降，必须不断的对电容器充电补能使电压保持在工作范围。
SVG的工作原理决定了无论交流系统电压为多少，它都可以在其最大的容性或感性范围内独立控制其输出电流，欠压条件下无功调节能力更强。
SVG响应时间： SVG 采用IGBT全控型器件，器件开通关断时间2μs，采用PWM 控制算法整个装置的响应时间≤5ms；传统静补装置响应时间：≥7ms；SVG可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。
浅谈静止无功补偿装置(SVG)在风电场的应用
浅谈静止无功补偿装置（SVG）在风电场的应用【摘要】针对风电场的特点，浅谈静止无功补偿装置（svg）在风电场的应用。
【关键词】风电场；无功功率；谐波风资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，导致并网功率因数不合格、电压偏差、电压波动和闪变等问题，对于大容量风电场接入系统时还存在稳定性问题，都需要动态无功补偿系统。
另一方面，系统电压的波动也会对风机的正常运行造成影响。
一、无功与谐波问题（1）无功问题。
在工业和生活用电负载中，阻感负载占有很大的比例。
异步电动机、变压器、荧光灯都是阻感负载。
异步电动机和变压器所消耗的无功功率在电力系统所提供的无功功率中占有很高的比例。
电力系统中的电抗器和架空线也消耗一些无功功率。
除此之外，一些电力电子装置等非线性装置也要消耗无功功率，特别是各种相控装置、如相控整流器等，在工作时基波电流滞后于电网电压，要消耗大量的无功功率。
（2）谐波问题。
引起电力系统谐波的主要谐波源有铁磁设备、电弧设备以及电力电子设备。
其中铁磁设备谐波源包括变压器和旋转电机等，电弧设备谐波源包括电弧炉、电弧焊和放电型照明设备（荧光灯）等，这两种谐波源的非线性是由铁芯饱和及电弧的物理特性导致，都是无源型谐波源；电力电子设备谐波源主要包括家用电器及计算机等的电源、交直流调速电机、直流开关电源、充电器及其他整流/逆变设备，其非线性是由电力半导体器件的开关过程导致的，属于有源型。
随着电力电子装置应用的日益增多和容量的不断增大，这部分电力电子设备所产生的谐波所占比重也越来越大，目前已成为电力系统的主要谐波污染源。
二、静止无功补偿装置（svg）的功能与特点svg 的主要功能如下：（1）提高线路输电稳定性；（2）维持受电端电压，加强系统电压稳定性；（3）补偿系统无功功率，提高功率因数；（4）谐波动态补偿，改善电能质量；（5）抑制电压波动和闪变；（6）抑制三相不平衡。
svg 是基于电压源型变流器的补偿装置，实现了无功补偿方式质的飞跃。
静止型动态无功发生器_SVG_在电网输变电工程和风电场中的应用
． 华 东 电 力，2006 ，3 （ 8 ） ： 定中 的 分 析 研 究 ［J］ 1517． ［ 2］ 杨晓萍，孙晓娟． 新型无功发生器的控制方法研究 ［ J］ ． 电机电器技术，2004 （ 1 ） ： 3639． ［ 3］ Han B M ，Karaady G G，Park J K． Interaction analysis model for transmission static compensator with EMPT ［ J］ ． IEEE Transactions on Power Delivery，1998 ，13 （ 4 ） ： 1 297-1 302． ［ 4］ 沈东，姜齐荣，韩英铎． 静止同步补偿器的标幺化 J］ ． 中国电机工程 模型及开环响应时间常数分析 ［ 20 （ 7 ） ． 学报，2000 ， ［ 5］ 栗春，姜齐荣，王仲鸿． STATCOM 电压控制系统性 J］ ． 中国电机工程学报，2000 ，20 （ 8 ） ： 能分析 ［ 4650． ［ 6］ 袁志昌． 链式静止同步补偿器的控制与保护策略研 D］ ． 北京： 清华大学，2006． 究［ ［ 7］ Horwill C ，Totterdell A J ，Hanson D J ，et al． Commissioning of a 225 Mvar SVC incorporating a ± 75 Mvar STATCOM at NGC's 400 kV East Claydon substaC］ ． IEEE Conference Proceedings ACDC Power tion ［ Transmission，2001 ： 232237． ［ 8］ Reed G，Paserba J，Croasdaile T，et al． STATCOM application at VELCO Essex substation ［C］ ． Transmission and Distribution Conference and Exposition 2001 ， 2 （ 2 ） ： 1 1331 138． J］ ． 中国电机 及其状态反馈精确线性化解耦控制 ［
SVG在风电场的应用
压 质 量 ， 其 当风 电场 装 机容 量较 大 时 ， 造 成一 天 尤 会
内 电 网电压调 节很 困难 。
为有 效 降低 大型 风 电场接 人 系统 所带 来 的负面
影响 ， 国家 电网公司明确规定 ： 仅靠风力发 电机组 的
无 功容量 不 能满足系 统 电压 调节需要 的 ， 应在 风 电场 集 中加 装适 当容量且 具 有 自动 电压 调节 能 力 的无 功 补偿 装置 。因此风 电场 需要 配置 动态 无功 补偿 装 置 ，
的补偿 性 能 ， 具备 Ａ Ｆ有 源 滤波 １ 还 Ｐ（ 的功 能 ， 需 大 无 容 量 的 电抗 器 和 电容器 。类 型 ５是 Ｓ Ｇ和 Ｆ Ｖ Ｃ的联 合使用 ， 以不 降低动态补偿 装置 Ｉ能 为基础 ， Ｖ 生 Ｓ Ｇ只 需要 总补偿 容量 的 一半 ， 降低 了投 资 成本 ， 既 又可 满 足技术要求 ， 因此 在实 际应用 中被 较 多 的选 择 。
Ａｐ ｉ ａ ｉ ｆＳＶＧ ｎ ｉ ｄ ｐｌｃ ｔｏｎ ｏ ｉ Ｗ ｎ Ｆａｒ ｍ ＣＵＯ ａ —ｂ ｎ，ＹＥ ｎ ｏ ｇ，Ｌ Ｎ —ｍｉ Ｘｉｏ ｉ Ｍａ —ｈ ｎ Ｉ Ｒｉ ｎｇ （ｉｎ ｘ ｅ ｔ ｃＰ ｗｅ ｓｇ ｎ ｔｕｅ ａ ｃ ａ ｇ ｉｎ ｘ ３ ０ ９ Ｊａ ｇ ｉ ｃｒ ｏ ｒＤｅｉｎＩ ｓ ｔｔ，Ｎ ｎ ｈ ｎ ，Ｊａ ｇ ｉ ３ ０ ６，Ｃｈｎ １ Ｅｌ ｉ ｉ ｉａ
第 ４ ２ 卷 ３５期 —
有 色 冶 金 设 计 与 研 究
２ １ 在 ０１
１ 月 ０
Ｓ Ｇ在风 电场 的应 用 Ｖ
郭 小斌 ， 叶漫红 ， 日明 林
（ 西省 电力 设计 院 ， 西 南 昌 ３ ０ ９ ） 江 江 ３０ ６
SVG在风电场的应用
为应对全球气候变化，减少温室气体排放，可再生能源发电产业吸引了越来越多的投资，特别是风力发电。
但风资源的不确定性和风电机组本身的运行特性使风力发电机组的输出功率是波动的，这导致并网功率因数不合格、电压偏差、电压波动和闪变等问题。
对于装机容量较多的风电场，实际运行过程还会导致临近节点电压的降低，有时会严重影响电网点电压质量，尤其当风电场装机容量较大时，会造成一天内电网电压调节很困难。
为有效降低大型风电场接入系统所带来的负面影响，国家电网公司明确规定：仅靠风力发电机组的无功容量不能满足系统电压调节需要的，应在风电场集中加装适当容量且具有自动电压调节能力的无功补偿装置。
因此风电场需要配置动态无功补偿装置，动态无功补偿装置能有效地解决大型风电场接入电网后所带来的诸多不良影响。
1江西某风电场介绍风电场规划总装机容量约105MW ，其中陆地风电场装机容量约57.5MW ，浅滩风电场装机容量约47.5MW 。
升压站主接线根据接入系统方案，本期主变压器高压侧以110kV 电压等级接入系统，设一台容量为63MVA 的双卷有载调压主变压器。
根据电网要求，对风电场进行无功补偿，装设1组总补偿容量12Mvar 的动态可连续调节式无功补偿装置，以适应风电场对无功补偿的变化要求。
2无功补偿装置类型的介绍目前，能实现可调式无功动态补偿装置的主要SVG 在风电场的应用郭小斌，叶漫红，林日明(江西省电力设计院，江西南昌330096)〔摘要〕针对现在风电场的无功补偿问题，结合江西某风电场需要采用的无功补偿装置方案，对目前风电场较多采用的TCR(晶闸管控制电抗器)和MCR(磁阀式可控电抗器)型SVC ﹑SVG(静止无功发生器)﹑SVG+FC(补偿电容器组)等多种动态无功补偿装置的原理进行了阐述和详细的对比分析，同时结合项目单位对工程造价的要求，确定了风电场无功补偿装置最终采用SVG+FC 型。
〔关键词〕风电场；SVG ；无功补偿装置中图分类号:TM714.3文献标识码:B文章编号:1004-4345(2011)04-0152-04Application of SVG in Wind Farm GUO Xiao-bin ，YE Man-hong ，LIN Ri-ming（Jiangxi Electric Power Design Institute ，Nanchang ，Jiangxi 330096，China)Abstract In the light of reactive power compensation in wind farm now ，in combination with the plant to use reactive power compensation device in certain wind farm in Jiangxi ，the paper has elaborated the principle of various dynamic reactive power compensation devices used a lot in wind farm such as TCR (thyristor controlled reactor)and MCR (magnetic valve controlled reactor)type SVC ，SVG(static var generator)，and SVG+FC(compensation condenser bank)，and then made a detailed comparison and analysis.Meanwhile ，the paper has considered the construction cost requirement from the Client and decided to use SVG+FC for the reactive power compensation device in the wind farm.Keywords wind farm;SVG;reactive power compensation device收稿日期：2011-06-15作者简介：郭小斌(1979—)，男，工程师，主要从事发电厂、变电站、新能源电气设计工作。
动态无功补偿装置SVG在风力发电系统中的应用
动态无功补偿装置SVG在风力发电系统中的应用摘要：风力发电是最有前途的清洁能源和可再生能源之一。
为了充分利用风力能源资源，提高风力发电的效率，有必要采取措施提高风力发电设备的运转性能。
在风力发电中设置无功功率补偿装置是提高风力发电效率的一种手段。
针对风力发电供电系统的低效和谐波污染问题，阐述有效的对策和科学治理，与传统的非动态补偿装置相比，有更好的特点，探讨一种新的动态补偿装置SVG，并展望SVG的发展趋势。
关键词：谐波污染，补偿装置SVG，风力发电系统1 国内风力发电无功补偿的现状风力能源几乎是无穷无尽的可再生能源。
风力发电技术对绿色和环境很好，前景广阔。
风力发电系统一般具有两组电力线路，用于向整个风力发电系统的电气设备供电，另一个电力线路是由风力发电系统产生的电力，并被传送给输电网。
SVG动态无功功率补偿装置主要用于发送系统，以确保输出功率清洁且输出电压稳定且恒定。
