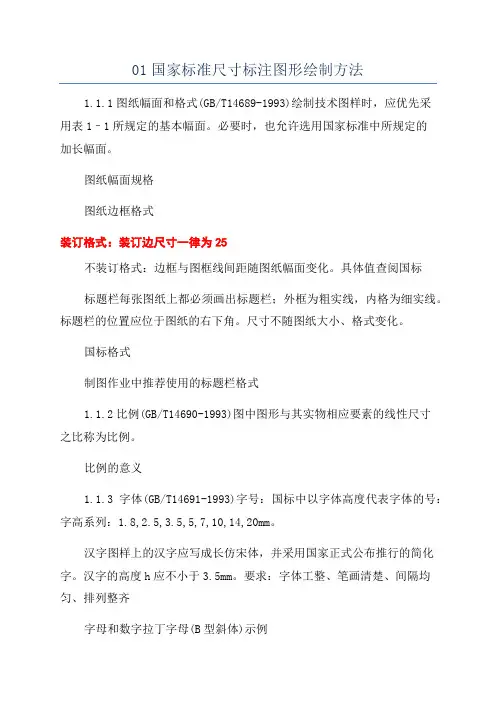

01国家标准尺寸标注图形绘制方法

1.1.4 图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图 线宽度的推荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
在同一图样中同类图线的宽度应基本一致， 虚线、细点划线及双点划线的线段长度和间隔应 各自大致相等。图线之间相交、相切都应以线段 相交或相切。若各种图线重合，应按粗实线、点 划线、虚线的先后顺序选用线型。
成作图。
例1.2 用半径为R的圆弧连接两已知圆弧 （R1、R2），如图所示。
作图步骤：
(1) 求圆心：分别以O1、O2为圆心，R1＋R和R2＋R（外 切时，如图（a）所示）、或R－R1和R－R2（内切时， 如图（b）所示）、或R1－R和R2＋R（内、外切，如图 （c）所示）为半径画弧，得交点O，即为连接弧（半 径R）的圆心；
1. 斜度
斜度是指一直线（或平面）对另一直线（或平面） 的倾斜程度。其大小以它们夹角的正切来表示， 并将此值化为1﹕n的形式标注斜度时，需在1﹕n 前加注斜度符号“ ”，且符号方向与斜度方向 一致。斜度符号的高度等于字高h。斜度的定义、 画法及其标注方法如图所示。
2. 锥度
锥度是指正圆锥体的底圆直径与其高度之比 （对于圆锥台，则为底圆直径与顶圆直径的差 与圆锥台的高度之比），并将此值化成1﹕n的 形式。标注时，需在1﹕n前加注锥度符号 “ ”，且符号的方向应与锥度方向一致。 锥度符号的高度等于字高h。锥度的定义、画 法及其标注方法如图所示。
例1.1 用半径为R的圆弧连接两直线AB和BC，如图所示。
作图步骤：
(1) 求圆心：分别作与已知直线AB、BC相距为R的平行线，其交 点为Ｏ，即为连接弧（半径R）的圆心；
(2) 求切点：自点O分别向直线AB及BC作垂线，得垂足K1和K2，
即为切点；
(3) 画连接弧：以O为圆心，R为半径，自点K1至K2画圆弧，即完
在绘制机械图样时，经常需要用一个 已知半径的圆弧来光滑连接（即相切）两 个已知线段（直线段或曲线段），称为圆 弧连接。此圆弧称为连接弧，两个切点称 为连接点。为了保证光滑的连接，必须正 确地作出连接弧的圆心和两个连接点，且 两个被连接的线段都要正确地画到连接点 为止。如图所示。
画连接弧时，需要用到平面几何中以下两条原理。
2. 徒手绘图的方法
徒手图也称草图，是用目测 来估计物体的形状和大小，不借 助绘图工具，徒手绘制的图样。
绘制草图时应做到图形准确、 线型分明、比例匀称，并应尽可 能使图线光滑、整齐。具体画线 方法如图1–13和图1–14所示。
作正多边形通常都是用等分 圆周的方法绘制。绘制过程为： 确定多边形的中心，以中心到多 边形的角点的距离为半径绘圆， 等分圆周，连接各等分点即可完 成多边形的绘制。对于三边、六 边等特殊的角度，应尽量利用三 角板量取角度。
字号：国标中以字体高度代表字体的号： 字高系列：1.8，2.5，3.5，5，7，10，14，20mm。
汉字
图样上的汉字应写成长仿宋体，并采用国家正式公 布推行的简化字。汉字的高度h应不小于3.5mm。
要求：字体工整、笔画清楚、间隔均匀、排列整齐
字母和数字
拉丁字母（B型斜体）示例
阿拉伯数字示例 罗马数字示例
1. 机件的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关。
2. 图样中（包括技术要求和其它说明）的尺寸，以毫米 为单位时，不需要标注计量单位的代号和名称，如采 用其它单位，则必须注明相应的计量单位的代号或名 称，如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺 寸，否则应另加说明。
(2) 求切点：作两圆心连线O1O、O2O或O1O、O2O的延 长线，与两已知圆弧（半径R1、R2）相交于点K1、K2， 则K1、K2即为切点； (3) 画连接弧：以O为圆心，R为半径，自点K1至K2画圆 弧，即完成作图。
每张图纸上都必须画出标题栏；外框为粗实线， 内格为细实线。标题栏的位置应位于图纸的右下角。 尺寸不随图纸大小、格式变化。
国标格式
制图作业中推荐使用的标题栏格式
1.1.2 比例（GB/T14690-1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比例的意义
1.1.3 字体（GB/T14691-1993）
(1) 与已知直线相切且半径为R的圆弧，其圆心轨迹为与已 知直线平行且距离为R的两直线，连接点为圆心向已知直线 所作垂线的垂足。 (2) 与已知圆弧相切的圆弧，其圆心轨迹为已知圆弧的同心 圆，其半径为：外切时，连接圆弧与已知圆弧的半径之和； 内切时，连接圆弧与已知圆弧的半径之差。连接点为：外切 时，连心线与已知圆弧的交点；内切时，连心线的延长线与 已知圆弧的交点。
4. 机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清楚的图形上。
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘 制，并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在 两尺寸界线之间，不能用其它图线代替，不得与其它图线重 合或画在其延长线上。
尺寸数字不可被任何图线所通过，当无法避 免时，必须将该图线断开。
角度尺寸 一律水平写
整圆、大半圆 标直径
半圆、小于半圆 标半径
小尺寸注法
1. 仪器绘图的方法和步骤
绘图前的准备工作。绘图前应准备好绘图用的工具和仪器。 根据图形的复杂程度，确定绘图比例和图纸幅面大小。 画底图。首先画图框线和标题栏，然后布图。 加深图线。在加深图线前，应检查和校核图形是否有画错的 或漏画的图线，一经发现应及时改正。 标注尺寸。首先用HB（或B）铅笔将尺寸界线、尺寸线、 箭头全部画好，然后再统一注写尺寸数字。 填写标题栏。 加粗图框线，修饰图面。
1.1.1 图纸幅面和格采用 表1–1所规定的基本幅面。必要时， 也允许选用国家标准中所规定的加 长幅面。
图纸幅面规格
图纸边框格式
装订格式： 装订边尺寸 一律为25
不装订格式： 边框与图框线间距 随图纸幅面变化。 具体值查阅国标
标题栏
