EJA手操器使用手册
eja120a[1]中文说明书
![eja120a[1]中文说明书](https://img.taocdn.com/s3/m/14114ec7aa00b52acfc7cada.png)
膜盒垫圈 PTFE特氟龙
排液/排气塞 SUS316
过程接头垫圈 PTFE特氟龙 当选择代码N2和N3时是氟橡胶
非接液部分材质
螺栓 SCM435,SUS630或SUH660
外壳 聚氨酯烤漆低铜铸铝合金 （Munsell 0.6GY3.1/2.0）
密封等级 IP67,NEMA4X,JIS C0920 防水等级
用下述公式确定电缆长度
6
6 5×1 0 L=
(C +10,000) f
( R×C )
C
L = 长度（ m 或 ft）
R = 阻抗（Ω，包括电源阻抗）
C= 电缆电容（ pF /m或pF/ft）
Cf= 最 大 并 联 电 容（pF/m或pF/ft）
物理规格
接液部分材质 膜片
哈 氏 合 金C-276
容室法兰 SCS14A
显示表头
D ...................................... E ...................................... ※ N ......................................
※ 2-inch 管安装支架
A ................................... B ................................... J ................................... C ................................... D ................................... K ................................... N ...................................
EJA-变送器、罗斯蒙变送器、FCX-变送器组态、校验、故障判断
EJA-变送器、罗斯蒙变送器、FCX-变送器组态、校验、故障判断仪表车间一、 EJA-变送器组态、校验、故障判断 1.外部接线盒连接1．1 电源连接电源线接在“SUPPL Y ”的+、— 端子上。
1．2 外接指示计连接外接指示计连线接到“CHECK ”的+、—端子上。
（注）请使用内阻10Ω以下的外接指示计。
1．3 BT200智能终端连接BT200接在“SUPPL Y ”的+、—端子上（使用针钩）。
1．4 校验仪表的连接校验仪表连接到“CHECK ”的+、—端子上。
“CHECK ”的+、—端子可输出4 ~20mADC 的电流信号。
注意：请使用内阻小于10欧的校验仪表。
2..参数设置参数表和相应参数在出厂时的设定值。
按需要设定或改变参数之后，务必用“DIAG ”键自诊，直至“ 60：”显示“GOOD ”。
3.校验3.2 零点调整本变送器的零点调整，可选用以下两种方法之一。
一是变送器壳体上的调零螺钉；另一种是用BT200进行调整输出信号的确认。
可使BT200显示参数（A10：OUTPUT%）。
○4完成启动准备工作后，进行零点调整。
在进行液位变送器的零点调整时，有可能液罐内液位调不到测量范围的下限值（0%）。
使用变送器本体的调零螺钉用本体外壳侧的调零螺钉进行零点调整时，须确认以下几点。
●参数项“J20：EXTZERO ADJ”显示“ENABLE”。
参数设置方法见3．3．2（11）项。
●用一字螺线刀调节调零螺钉。
顺时针调节输出增大，逆时针调节输出减小。
调零数值精度可达到量程的0．01%。
调零变化大小由调节速度决定。
因此，精调时应慢，粗调可加快。
调零后，不能立即断电。
如调零后30秒内断电，零点将恢复到原值。
使用BT200通过BT200上的按键操作调零。
选择参数项“J10：ZEROADJ”，按（ENTER）键两次，此时零点自动调至0%信号输出（4mA DC）。
确认所显示的参数值为“0．0%”，按下ENTER键。
柳木川电子有限公司EJA系列电子压力传感器用户手册说明书
Y okogawa Electric Corporation IM 01C22A00-12E 2nd EditionIM 01C22A00-12E1.INTRODUCTIONThank you for purchasing the DPharp electronic pressure transmitter.This manual contains important note and handling cautions for the DPharp EJA Series DifferentialPressure/Pressure Transmitters with NEPSI certifica-tion, option code /NS2 and /NF2.Refer to each of the following user’s manuals for standard specifications, functions, handling cautions,and operations, etc.Table 1 List of Individual User’s ManualsEJA110A, EJA120A, and EJA130A IM 01C21B01-01E EJA210A and EJA220A IM 01C21C01-01E EJA310A, EJA430A, and EJA440A IM 01C21D01-01E EJA510A and EJA530A IM 01C21F01-01E EJA110 and EJA120 IM 01C22B01-01E EJA210 and EJA220 IM 01C22C01-01E EJA310 and EJA430 IM 01C22D01-01E EJA118W, EJA118N, and EJA118Y IM 01C22H01-01E EJA438W and EJA438N IM 01C22J01-01E EJA115 IM 01C22K01-01ET01.EPSDocument No.Model2. NEPSI Certificationa.NEPSI Intrinsically Safe TypeCaution for NEPSI Intrinsically safe type.Note 1.Model EJA Series differential, gauge, andabsolute pressure transmitters withoptional code /NS2 are applicable for use in hazardous locations• Applicable Standard: GB3836.1:2000,GB3836.4:2000• Type of Protection and Marking Code: Ex ia IIC T4• Ambient Temperature :–40 to 60°C • Max. Process Temp.: 120°C • Enclosure: IP67Note 2.Entity Parameters• Intrinsically safe ratings are as follows:Maximum Input Voltage (Ui) = 30 V Maximum Input Current (Ii) = 165 mA Maximum Input Power (Pi) = 0.9 WMaximum Internal Capacitance (Ci) = 22.5 nF Maximum Internal Inductance (Li) = 730 µH Maximum Internal Inductance (Li) = 730 µH • Installation RequirementsUo ≤ Ui, Io ≤ Ii, Po ≤ Pi,Co ≥ Ci + Ccable, Lo ≥ Li + Lcable Uo, Io, Po, Co, and Lo are parameters of barrier.Note 3.Installation• In any safety barreir used output current must be limited by a resistor 'R' such that Io=Uo/R.• The safety barrier must be NEPSI certified.• Input voltage of the safety barrier must be less than 250 Vrms/Vdc.• The instrument modification or parts replacement by other than authorized representative of Yokogawa Electric Corporation and will void NEPSI Intrinsically safe certification.• The cable entry devices and blanking elements for type n shall be of a certified type providing a level of ingress protection of at least IP54, suitable for the conditions of use and correctly installed.• Electrical Connection:The type of electrical connection is stamped near the electrical connection port according to the following marking.Note 4. Operation • WARNING:WHEN AMBIENT TEMPERATURE ≥ 55°C,USE THE HEAT-RESISTING CABLES ≥ 90°C.Note 5. Special Conditions for Safe Use • WARNING:IN THE CASE WHERE THE ENCLOSURE OF THE PRESSURE TRANSMITTER IS MADE OF ALUMINUM, IF IT IS MOUNTED IN AN AREA WHERE THE USE OF ZONE 0 IS REQUIRED,IT MUST BE INSTALLED SUCH, THAT, EVEN IN THE EVENT OF RARE INCIDENTS, IGNI-TION SOURCES DUE TO IMPACT AND FRICTION SPARKS ARE EXCLUDED.[Intrinsically Safe]FD No. IM 01C22A00-12E 2nd Edition: June 2011(YK)All Rights Reserved, Copyright © 2007, Yokogawa Electric Corporationb.NEPSI Flameproof TypeCaution for NEPSI flameproof type.Note 1.Model EJA Series differential, gauge, andabsolute pressure transmitters withoptional code /NF2 are applicable for usein hazardous locations:• Applicable Standard: GB3836.1:2000,GB3836.2:2000• Type of Protection and Marking Code:Ex d IIC T6...T4• Enclosure: IP67• Maximum Process Temperature: 120°C (T4),100°C (T5), 85°C (T6)• Ambient Temperature: –40 to 75°C (T4), –40 to80°C (T5), –40 to 75°C (T6)• Supply Voltage: 42 V dc max.• Output Signal: 4 to 20 mA dcNote 2.Wiring• In hazardous locations, the cable entry devices shallbe of a certified flameproof type, suitable for theconditions of use and correctly installed.• Unused apertures shall be closed with suitableflameproof certified blanking elements. (The plugattached is certificated as the flame proof IP67 as apart of this apparatus.)• In case of ANSI 1/2 NPT plug, ANSI hexagonalwrench should be applied to screw in.Note 3. Operation• WARNING:AFTER DE-ENERGIZING, DELAY 10 MINUTESBEFORE OPENING.• WARNING:WHEN AMBIENT TEMPERATURE ≥ 70°C,USE THE HEAT-RESISTING CABLES ≥ 90°C.• Take care not to generate mechanical sparkingwhen accessing to the instrument and peripheraldevices in a hazardous location.Note 4. Maintenance and Repair• The instrument modification or parts replacementby other than authorized representative ofYokogawa Electric Corporation is prohibited andwill void NEPSI Certification.Revision RecordJanuary 20071st edition New PublicationJune 20112nd edition Delete certificaion No.IM 01C22A00-12E。

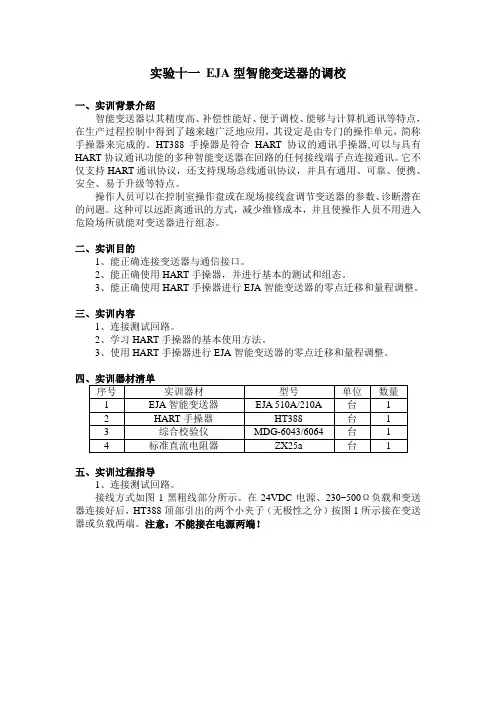

用HART手操器进行EJA型智能变送器的整定
1、连接测试回路。
2、学习HART手操器的基本使用方法。
3、使用HART手操器进行EJA智能变送器的零点迁移和量程调整。
四、实训器材清单
序号
实训器材
型号
单位
数量
1
EJA智能变送器
EJA 510A/210A
台
1
2
HART手操器
HT388
台
1
3
综合校验仪
MDG-6043/6064
台
1
4
标准直流电阻器
显示变送器信息后，按【Enter】键进入【选择功能】菜单，按数字键【1】后，再按【Enter】键进入【测试】。【测试功能】菜单下移动光标，按【Enter】键可选择【变送器测试】或【回路测试】，其目的是验证变送器、接口和回路工作是否正常。按【退出】键可返回上一级菜单。
1）【变送器测试】
当变送器突然不能通信时，接口会提示通信中断。
（1）进行HART手操器组态设置，将显示单位设置为MPa。
（2）进行HART手操器组态设置，将零点改为0.2，量程上限改为0.7。
（3）使用压力校验台给变送器加压到0.2MPa，检测变送器输出电流是否为4mA，再加压到0.7MPa，检测变送器输出电流是否为20mA，以验证之前设置的零点和量程是否准确。
例2：EJA 210A型智能液位变送器的量程范围为0~37.29kPa，对应测量水位范围为0~3.805m。现该液位变送器用于一2.5m高的水箱水位测量，安装高度为0.5m，则变送器应调整量程为4.9~24.5kPa。
（1）进行HART手操器组态设置，将显示单位设置为kPa。
（2）进行HART手操器组态设置，将零点改为4.9，量程上限改为24.5。

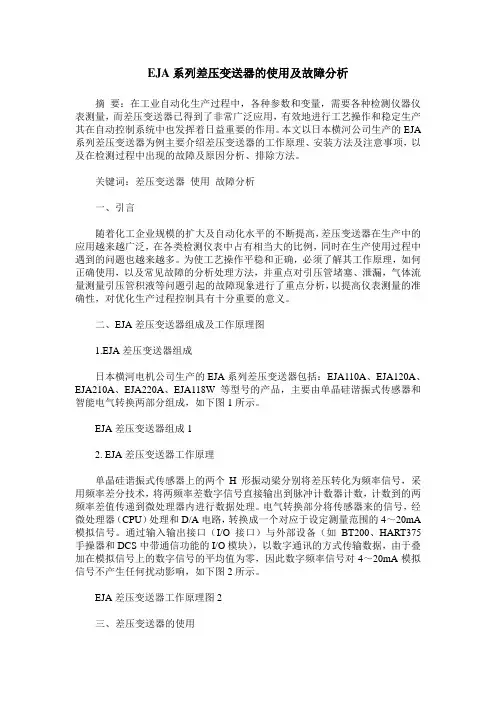

EJA系列差压变送器的使用及故障分析
EJA系列差压变送器的使用及故障分析摘要：在工业自动化生产过程中，各种参数和变量，需要各种检测仪器仪表测量，而差压变送器已得到了非常广泛应用，有效地进行工艺操作和稳定生产其在自动控制系统中也发挥着日益重要的作用。
本文以日本横河公司生产的EJA 系列差压变送器为例主要介绍差压变送器的工作原理、安装方法及注意事项，以及在检测过程中出现的故障及原因分析、排除方法。
关键词：差压变送器使用故障分析一、引言随着化工企业规模的扩大及自动化水平的不断提高，差压变送器在生产中的应用越来越广泛，在各类检测仪表中占有相当大的比例，同时在生产使用过程中遇到的问题也越来越多。
为使工艺操作平稳和正确，必须了解其工作原理，如何正确使用，以及常见故障的分析处理方法，并重点对引压管堵塞、泄漏，气体流量测量引压管积液等问题引起的故障现象进行了重点分析，以提高仪表测量的准确性，对优化生产过程控制具有十分重要的意义。
二、EJA差压变送器组成及工作原理图1.EJA差压变送器组成日本横河电机公司生产的EJA系列差压变送器包括：EJA110A、EJA120A、EJA210A、EJA220A、EJA118W等型号的产品，主要由单晶硅谐振式传感器和智能电气转换两部分组成，如下图1所示。
EJA差压变送器组成12. EJA差压变送器工作原理单晶硅谐振式传感器上的两个H形振动梁分别将差压转化为频率信号，采用频率差分技术，将两频率差数字信号直接输出到脉冲计数器计数，计数到的两频率差值传递到微处理器内进行数据处理。
电气转换部分将传感器来的信号，经微处理器（CPU）处理和D/A电路，转换成一个对应于设定测量范围的4～20mA 模拟信号。
通过输入输出接口（I/O接口）与外部设备（如BT200、HART375手操器和DCS中带通信功能的I/O模块），以数字通讯的方式传输数据，由于叠加在模拟信号上的数字信号的平均值为零，因此数字频率信号对4～20mA模拟信号不产生任何扰动影响，如下图2所示。

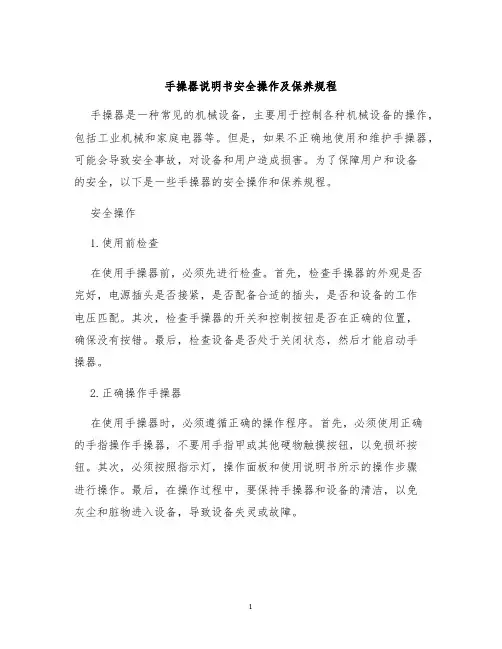

手操器说明书安全操作及保养规程
手操器说明书安全操作及保养规程手操器是一种常见的机械设备，主要用于控制各种机械设备的操作，包括工业机械和家庭电器等。
但是，如果不正确地使用和维护手操器，可能会导致安全事故，对设备和用户造成损害。
为了保障用户和设备的安全，以下是一些手操器的安全操作和保养规程。
安全操作1.使用前检查在使用手操器前，必须先进行检查。
首先，检查手操器的外观是否完好，电源插头是否接紧，是否配备合适的插头，是否和设备的工作电压匹配。
其次，检查手操器的开关和控制按钮是否在正确的位置，确保没有按错。
最后，检查设备是否处于关闭状态，然后才能启动手操器。
2.正确操作手操器在使用手操器时，必须遵循正确的操作程序。
首先，必须使用正确的手指操作手操器，不要用手指甲或其他硬物触摸按钮，以免损坏按钮。
其次，必须按照指示灯，操作面板和使用说明书所示的操作步骤进行操作。
最后，在操作过程中，要保持手操器和设备的清洁，以免灰尘和脏物进入设备，导致设备失灵或故障。
3.避免过度使用手操器是一种精密的机械设备，不能长时间过度使用，应该定期休息，以保持其性能和寿命。
在使用手操器时，要避免长时间按住按钮或开关，还要避免频繁启动和停止设备。
在持续使用一段时间后，手操器和设备应该进行休息和冷却，以免过度使用导致设备过热或故障。
4.注意安全距离在使用手操器时，需要保持安全距离，以避免设备损坏或人身伤害。
一般来说，需要保持手操器和设备之间的足够距离，以免手操器触碰到设备的其他部位，导致设备故障或损坏。
如果手操器损坏或出现故障，需要立即停止使用，并联系相关人员修理或更换。
保养规程1.每天清洁手操器是一种易于污染的设备，因此必须每天进行清洁。
在清洁手操器之前，必须先切断电源，并用软布擦拭手操器的表面和按钮，以去除灰尘和污渍。
特别要注意的是，不要使用任何碱性清洁剂或带有酒精的溶剂，以避免对手操器产生腐蚀和损坏。
2.定期检查手操器是一种易损的设备，需经常进行检查和维护。
在检查手操器时，需要注意以下几点：首先，检查手操器的电源和线路是否正常；其次，检查电线的接线是否牢固，并注意电线是否出现磨损或割裂现象；最后，检查按钮的感度和响应时间是否正常。
EJA110中文使用说明
使用手册EJA110A，EJA120A,EJA130A差压变送器IM01C21B01-01C目录1前言.............................................................................................................................................1-11.1安全预防................................................................................................................................1-21.2质保....................................................................................................................................1-2 2使用注意事项..............................................................................................................................2-12.1型号规格确认.........................................................................................................................2-12.2拆包......................................................................................................................................2-12.3保管.....................................................................................................................................2-12.4安装场所................................................................................................................................2-22.5加压....................................................................................................................................2-22.6电气接口的防水处理..............................................................................................................2-22.7无线电收发机的使用限制.......................................................................................................2-22.8绝缘电阻与耐电压测试..........................................................................................................2-22.9防爆型变送器的安装..............................................................................................................2-32.9.1 FM防爆许可................................................................................................................2-32.9.2 CSA防爆许可..............................................................................................................2-42.9.3 SAA防爆许可.............................................................................................................2-52.9.4 CENELEC ATEX(KEMA)防爆许可.............................................................................2-62.10 EMC认证标准......................................................................................................................2-82.11PED(压力设备指导)..............................................................................................................2-8 3部件名称......................................................................................................................................3-1 4安装.............................................................................................................................................4-14.1注意事项................................................................................................................................4-14.2安装.......................................................................................................................................4-14.3过程接口的变更.....................................................................................................................4-24.4高低压侧的转换.....................................................................................................................4-24.4.1 180o旋转测压部法.......................................................................................................4-24.4.2BT200智能终端使用方法.............................................................................................4-24.5转换部的旋转.........................................................................................................................4-3 5导压管的配装..............................................................................................................................5-15.1 配装导压管的注意事项.........................................................................................................5-15.1.1 导压管与变送器的连接...............................................................................................5-15.1.2 导压管的配装方法......................................................................................................5-25.2 导压管的配管示例................................................................................................................5-3 6配线...........................................................................................................................................6-16.1 配线注意事项........................................................................................................................6-16.2 电缆线选定...........................................................................................................................6-16.3 外部接线盒连接....................................................................................................................6-16.3.1 电源连接.....................................................................................................................6-16.3.2 外接指示计连接..........................................................................................................6-16.3.3 BT200智能终端连接...................................................................................................6-16.3.4校验仪表的连接...........................................................................................................6-16.4.1 回路结构.....................................................................................................................6-26.4.2 配线安装.....................................................................................................................6-26.5接地.....................................................................................................................................6-36.6 电源电压与负载电阻.............................................................................................................6-3 7操作.............................................................................................................................................7-17.1启动准备................................................................................................................................7-17.2零点调整................................................................................................................................7-27.3启动.....................................................................................................................................7-27.4停机.....................................................................................................................................7-27.5测压部排液汽.........................................................................................................................7-37.5.1 排液..........................................................................................................................7-37.5.2 排气..........................................................................................................................7-37.6 测量范围设置........................................................................................................................7-3 8智能终端BT200的操作...............................................................................................................8-18.1 BT200操作注意事项.............................................................................................................8-18.1.1 BT200的连接..............................................................................................................8-18.1.2 通讯线路状况.............................................................................................................8-18.2 BT200操作方法....................................................................................................................8-18.2.1 键面排列.....................................................................................................................8-18.2.2操作键的功能..............................................................................................................8-28.2.3 操作键调示菜单..........................................................................................................8-38.3 BT200的参数设置................................................................................................................8-48.3.1参数总表......................................................................................................................8-48.3.2 参数意义和选择..........................................................................................................8-68.3.3参数设置......................................................................................................................8-78.4 BT200数据显示..................................................................................................................8-158.4.1显示测量数据............................................................................................................8-158.4.2显示变送器型号规格..................................................................................................8-158.5自诊断..................................................................................................................................8-158.5.1故障检查....................................................................................................................8-158.5.2错误与纠正................................................................................................................8-17 9维修...........................................................................................................................................9-19.1概述.......................................................................................................................................9-19.2校验仪表的选用.....................................................................................................................9-19.3校验 ...................................................................................................................................9-19.4拆卸与再安装..............................................................................................错误！未定义书签。
hart475手操器调试EJA变送器步骤
HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源， 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾，分别挂与电阻前后。
连接如下图：（1）、直接连接到HART设备：（2）、加250欧姆电阻连接：（一）、HART使用启动：按住键盘上的电源键，直至该键上的绿色指示灯闪烁（约两秒）。
待机：按电源键，在电源对话框中，点“待机”然后点“确定”或按ENTER键。
进入待机时，电源键上的绿色指示灯会缓慢闪烁。
要离开待机，按电源键。
关机：按电源键。
在电源开关对话框中，点“关机”然后点“确定”或按ENTER 键同时按背光键和功能键直至显示屏关闭，也可关闭475.此种关机是通过硬件完成关机（类似于移除电源）。
屏幕锁死且不响应时用。
启动HART应用程序：1、按住电源键，直至该键上绿色指示灯闪烁，打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接，则会自动显示HART应用程序在线菜单，475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备，则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单，按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时，选择是。
（二）、变送器结构及设置：组成结构：参数设置：位号：1、Device setup>2、Basic setup>1、Tag按下ＥＮＴＥＲ键，在ＨＡＲＴ智能终端中输入的数据将被确认。
然后按ＳＥＮＤ(Ｆ２)，数据被发送至变送器。
注意，若不按下ＳＥＮＤ(Ｆ２)键，将不会更改变送器的设置。
另外，用ＨＡＲＴ智能终端设定的全部数据在电源关闭之前都存储在存储器内，故可一次将所有数据发送至变送器中。
单位：1、Device setup >2、Basic setup> 2、Unit量程：Keypad input（键盘输入）改变下限值、上限值将自己变更，量程保持不变。
横河EJA系列力变送器设备维护及操作规程
横河EJA系列力变送器设备维护及操作规程1 目的为保证YOKOGAWA EJA系列压力变送器测量准确性和工作稳定，特制定本规程。
2 范围2.1 规定了YOKOGAWA EJA系列压力变送器接线、手操器操作、维护及故障排除等内容。
2.2 本规程适用于横河EJA100A/120A/130A/210A/220A/310A/430A/440A/510A/530A型压力变送器。
3 引用文件横河EJA100A/120A/130A/210A/220A310A/430A/440A/510A/530A型压力变送器的使用说明书。
4 术语和定义本文件无相关术语和定义。
5 职责5.1 维修中心仪表专业负责检修和维护。
6 维护及操作规程6.1 接线6.1.1 电源供电连接☑连接电源线到端子SUPPLY +/-，如下图所示：6.1.2 外部Indicator接线☑连接外部指示器到CHECK+/-端子，如下图所示。
☑连接的外部Indicator内电阻小于等于10欧。
6.1.3 BT200连接☑连接BT200到SUPPLY+/-。
☑通讯需要串联一个250到600欧的电阻，如下图所示。
6.1.4 Check Meter接线☑连接Check meter到CHECK +/-端子。
☑Check meter内阻小于等于10欧。
☑CHECK+/-端子上4-20mA输出信号，如下图。
6.2 操作规程6.2.1 启动前的准备工作☑检查低压和高压侧工艺压力隔离阀（Tap valve），排污阀，三阀组截止阀，全部关闭。
☑三阀组平衡阀打开。
6.2.2 按照以下步骤投用变送器☑打开低压和高压侧一次隔离阀（Tap valve）使导压管充满工艺介质。
☑缓慢打开高压侧截止阀（Stop valve）,使变送器压力检测部分充满液体。
☑关闭高压侧截止阀（Stop valve）。
☑逐步打开低压侧截止阀阀（Stop valve），使变送器检测部分充满工艺液体。
☑关闭低压侧截止阀（Stop valve）。
横河川仪EJA变送器hart说明
375用于EJA
375手操器用于EJA变送器主页Online1Device setup 设备设置3AO1 OUT 模拟量输出4LRV 下限值5URV 上限值1 Device setup 设备设置1 Process variables 过程变量2 Diag / Service 诊断/ 服务3 Basic setup 基本设置4 Detailed setup 详细设置5 Review 查看1-1 Process variables 过程变量1 Pres 压力2 % rnge 量程百分比3 AO1 Out 模拟量输出4 Snsr temp 传感器温度5 Static Pres 静态压力6 Engr unit 自定义单位7 Engr disp 自定义显示1-2 Diag / Service 诊断/ 服务1 Test device 测试设备2 Loop test 回路测试3 Calibration 校准、标定1-2-1 Test device 测试设备1 Self test 自测试2 Status 状态1-2-1-1Self test OK 自测试正常1-2-1-2 Status 状态Pressure sensor error OFF 压力传感器错误关闭Temp(Cap) sensor error OFF 传感器温度错误（膜盒）关闭Temp(Amp) sensor error OFF 传感器温度错误（放大器）关闭EEPROM(Cap) failure OFF 电可擦除只读存储器出错（膜盒）Dev id not entered OFF 设备标识没有输入Sensor board not initialized OFF 传感器板没有初始化CPU board not initialized OFF 中央处理器板没有初始化Illegal zero OFF 不合法零点1-2-2 进入Loop test （回路测试）WARN – Loop should be removed from automatic control.警告－回路必须从自动控制中移除ABORT(忽略) OK(确认)点击ok后Choose analog output level 选择模拟量输出14mA220mA3Other 其它4End 结束ABORT ENTER若选中4mA后，点击键盘上，或按ENTER 键Fld dev output is fixed at 4.000mA现场设备输出已定为4.000mA.ABORT OK1-2-3 Calibration 校准1 Re-range 重新调量程2 Trim analog output 修整（微调）模拟量输出3 Sensor trim 传感器修整在检定室提供标准压力调零点量程等时用到Sensor trim1处也可修改上、下限值。
HART475手操器调试EJA变送器步骤
HART475手操器调试EJA变送器步骤调试HART475手操器与EJA变送器的步骤如下：1.首先，确定所使用的HART475手操器和EJA变送器是否支持互联互通的HART通信协议。
确保手操器和变送器都已正确连接并供电。
2.打开HART475手操器，在菜单中选择“设备”选项，然后选择“扫描”来可用的HART设备。
手操器会显示附近的HART设备列表。
3.找到所需的EJA变送器并选择它。
手操器将自动与变送器建立通信连接。
这时，手操器将显示变送器的详细信息，如设备类型、序列号、软件版本等。
4.键入密码（如果需要）来进入变送器的配置菜单。
默认情况下，EJA变送器的密码为空，因此可以直接按下“确认”键来跳过。
5.在配置菜单中，手操器会显示各种可用的参数和选项。
根据实际需求进行设置。
可以更改报警限制、单位设置、输出范围等。
6.在配置完成后，手操器将询问是否保存新的设置。
选择“是”将应用新的配置并将其保存到变送器中。
7.可以通过手操器进一步测试和诊断变送器的性能。
手操器提供了多种功能，如温度校准、零点漂移修正、输出调零等。
8.可以使用手操器的曲线绘制功能来查看变送器的输出曲线。
选择“曲线绘制”选项，并按照手操器的指示配置报告参数。
手操器将显示变送器的输出曲线，并可以保存为文件。
9.在完成所有调试和测试后，手操器可以提供一个设备报告，包括变送器的详细信息、配置参数和诊断结果。
可以选择将报告保存到手操器的内存中或导出到电脑上。
10.最后，断开手操器与变送器之间的通信连接。
确保变送器仍然正常工作并保留了所做的配置更改。
总结：调试HART475手操器与EJA变送器的步骤包括设备、建立通信连接、配置参数、测试和诊断、绘制输出曲线、创建设备报告等。
这些步骤可以确保变送器正常工作，并且满足特定的测量和控制要求。
横河川仪EJA变送器hart说明
hart475手操器调试EJA变送器步骤教程文件
h a r t475手操器调试E J A变送器步骤HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源， 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾，分别挂与电阻前后。
连接如下图：（1）、直接连接到HART设备：（2）、加250欧姆电阻连接：（一）、HART使用启动：按住键盘上的电源键，直至该键上的绿色指示灯闪烁（约两秒）。
待机：按电源键，在电源对话框中，点“待机”然后点“确定”或按ENTER键。
进入待机时，电源键上的绿色指示灯会缓慢闪烁。
要离开待机，按电源键。
关机：按电源键。
在电源开关对话框中，点“关机”然后点“确定”或按ENTER键同时按背光键和功能键直至显示屏关闭，也可关闭475.此种关机是通过硬件完成关机（类似于移除电源）。
屏幕锁死且不响应时用。
启动HART应用程序：1、按住电源键，直至该键上绿色指示灯闪烁，打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接，则会自动显示HART应用程序在线菜单，475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备，则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单，按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时，选择是。
（二）、变送器结构及设置：组成结构：参数设置：位号：1、Device setup>2、Basic setup>1、Tag按下ＥＮＴＥＲ键，在ＨＡＲＴ智能终端中输入的数据将被确认。
然后按ＳＥＮＤ(Ｆ２)，数据被发送至变送器。
注意，若不按下ＳＥＮＤ(Ｆ２)键，将不会更改变送器的设置。
另外，用ＨＡＲＴ智能终端设定的全部数据在电源关闭之前都存储在存储器内，故可一次将所有数据发送至变送器中。
单位：1、Device setup >2、Basic setup> 2、Unit 量程：Keypad input（键盘输入）改变下限值、上限值将自己变更，量程保持不变。
横河 BT200 手操器操作培训说明书
横河BT200手操器操作培训一、培训题目：智能终端BT200的操作二、培训目的：掌握智能终端BT200使用。
三、培训重点：达到熟练操作BT200，对EJA进行参数设置。
四、培训难点：EJA变送器C项数据设置。
五、培训内容：一、智能终端BT200的功能；二、智能终端BT200操作注意事项；三、智能终端BT200操作方法；四、智能终端BT200的参数设置；五、智能终端BT200数据显示六、智能终端BT200自诊断七、例题与习题。
1、智能终端BT200适用的仪表2、如何用BT200将仪表的量程由0—10kPa改为-5—25kPa。
3、如何将仪表设置为自动调零。
4、如何将内藏指示计为工程单位与百分数交替显示。
5、自检中出现Er. 07为什么错误。
智能终端BT200的操作一、功能：测量范围、位号的设置，自诊监控和零点调整等。
二、BT200操作注意事项1、连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。
2、在线通讯条件：回路电阻=R+2R C=250~600Ω回路电容=0.22μF（最大值）三、BT200的操作方法1、键面排列：*用于解释命令*显示于屏幕底部*条目选择*移动光标*输入选择条目*给连接好的仪表输入数据/关键*输入数字shift）结合使用输入字母菜单页页主题 种显示）参量 功能命令BT200键面图2、 操作键的功能⑴ 数字/字母键和利用数字/字母键直接输入数字，结合 a ：输入数字、符号和空格（0—9…） 直接按数字/字母键b ：输入字母（A —Z ）选按下shift 键,再同时按数字/字母键,则输入数字/字母键上与shift 键边侧位置相对应的字母.注意在按数字/字母键前必须先按下shift 键。
数字/字母键 数字/字母键 上的左侧字母 上右侧字母 * 用功能键F2键，大小写字形作一次更换并锁定。
*使用功能键[F1]输入符号。
每按一下 1 。
BT200手操器使用说明书
一、培训题目：智能终端BT200的操作二、培训目的：掌握智能终端BT200使用。
三、培训重点：达到熟练操作BT200，对EJA进行参数设置。
四、培训难点：EJA变送器C项数据设置。
五、培训容：一、智能终端BT200的功能；二、智能终端BT200操作注意事项；三、智能终端BT200操作方法；四、智能终端BT200的参数设置；五、智能终端BT200数据显示六、智能终端BT200自诊断七、例题与习题。
1、智能终端BT200适用的仪表2、如何用BT200将仪表的量程由0—10kPa改为-5—25kPa。
3、如何将仪表设置为自动调零。
4、如何将藏指示计为工程单位与百分数交替显示。
5、自检中出现Er. 07为什么错误。
智能终端BT200的操作一、功能：测量围、位号的设置，自诊监控和零点调整等。
二、BT200操作注意事项1、连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。
2、在线通讯条件：回路电阻=R+2R C =250~600Ω 回路电容=0.22μF （最大值） 三、 BT200的操作方法 1、 键面排列：*用于解释命令 *显示于屏幕底部*条目选择 *移动光标*输入选择条目*给连接好的仪表输入数据 /关键*输入数字 shift ）结合使用输入字母菜单页页主题种显示）参量 功能命令BT200键面图2、 操作键的功能⑴ 数字/字母键和利用数字/字母键直接输入数字，结合 a ：输入数字、符号和空格（0—9…） 直接按数字/字母键b ：输入字母（A —Z ）选按下shift 键,再同时按数字/字母键,则输入数字/字母键上与shift 键边侧位置相对应的字母.注意在按数字/字母键前必须先按下shift 键。
数字/字母键 数字/字母键 上的左侧字母 上右侧字母* 用功能键F2键，大小写字形作一次更换并锁定。
*使用功能键[F1]输入符号。
每按一下 1 。
- 、+ * ）（ ’ ＆ % ＄ # ” ！这些符号后面输入字母，要选按[＞]移动光标。
475(HART)手操器使用教程
475（HART）手操器使用教程HART手操器:HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。
使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。
你是怎样用HART475配置压力变送器的？先看看小7总结的吧：1.开机，将手操器与仪表连接，选择HART2.通讯成功以后，选择Online（在线）当出现以下文字时，不要慌张，点YES就行3.具体操作，以川仪（EJA）为例。
改量程改位号、改单位回路测试（打点）调零点PS：在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）平移，触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。
区域缩放，触击按钮，然后触击并拖动图表中的一点来创建放大的方框。
当您从窗口释放触笔后，图表将放大并适应此区域。
此控件仅可用于条形图表和曲线图。
放大，触击此按钮，从图表中心以固定比率放大。
再次触击，重复此操作。
缩小，触击此按钮，从图表中心以固定比率缩小。
再次触击，重复此操作。
重置，触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。
下拉列表，触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。
图形选项图像图像是设备的全屏幕照片。
图像可包含标识和多种图形，如容器。
要查看图像，选择菜单中的图像或绘图标签。
显示全屏幕图像。
要返回菜单视图，按任何键或触击触摸屏。
一些图像具有链接，可以运行方法或查看附加菜单。
如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联，按任意键返回菜单。
手操器操作步骤
手操器操作步骤图解
1、如下图所示，先打开开机键，出现以下菜单
2、选择面板按键“2”进入画面在线检测“online”中，如果检测
到仪表，会出现下图所示“LT500”，然后选择面板“Delete”进入仪表操作画面
3、进入仪表操作画面以后，会看到一下画面。
其中选项中，1
项为可操作项，其余项为观察不可修改项
4、如上图选“1”进入下面图示操作界面，此界面为可修改界面，
每项都有自己的代表意义，具体英文解释见页尾图示。
5、如上图所示，在此界面我们可以根据需要进行修改，这里举例
修改量程值，那么我们就要选择“3”选项进入画面“Basic setup”
选项
6、如上图所示，进入以后，我们发现“2”选项为量程值修改项，
所以我们按“2”，进入画面“Range valure”选项，下图
然后我们选择“1（量程下限）”或者“2（量程上限）”进入修改菜单
如下所示
7、进入上图菜单以后，数字字母可以在操作面板或者画面进行操
作，输入后，点击保存“ENTER”,然后回到下个画面
选择画面“SEND”按操作面板“enter”确认即可完成量程修改，其他选项也照此操作！！！
注意事项：在修改量程值时，切忌随意乱调量程值，一定要遵循量程值上下限差值不变，否则会出现错报！例如，某仪表量程
上限为100；下限值为0；当此仪表出现零漂时，就根据
现场情况上下平移量程，保持差值为100-0=100.（例上限
调到110，那么下限就是10；上限为85，下限为-15）。
下图为仪表参数调整对照表，大家可以根据此多加学习。
