中央空调系统水泵选型设计
中央空调循环水泵选择方法介绍
中央空调循环水泵选择方法介绍一问题的提出在中央空调系统中，循环水泵夏季输送冷冻水，冬季输送热水至空调末端装置。
工程设计应按照空调系统水流量和系统阻力选择性能良好的水泵。
有关暖通空调设计手册都有详细设计计算方法。
问题在于实际工程设计时，某些工程师未按照计算方法进行设计计算，而是凭经验想当然，对系统以及某些空调设备、配件等新产品缺乏认真研究，结果导致所选择的水泵不能满足要求，或者造成运行费用增加，甚至水泵不能正常工作，这不得不引起空调设计者的高度重视。
二理论分析空调系统水流量的大小由负荷及供回水温差确定，系统阻力通过水力计算求得。
按流量和阻力选择的水泵，运行时应处于高效区，其工作点为水泵性能曲线和管路特性曲线的交点，如图1中A点。
而工程中选择的水泵常常出现两种不正常情况。
1)设计时比较保守，水系统实际流速取值较低，估算系统阻力较大，导致选水泵时扬程加大，使所选择的循环水泵扬程比设计流量下的系统阻力大得多。
如图2：流量QA是系统设计流量，在此流量下水泵扬程为HB即可。
实际选择的水泵扬程为HS。
为了保证QA，则要改变管路特性，即通过关小水泵进出口的阀门，使管路特性曲线由Ⅰ变为Ⅱ。
显然，ΔP=HB-HA完全通过阀门节流，这是非常不经济的，也是工程中需避免出现的情况，如果冬季运行采用同一套泵工作，由于流量变小，节流更严重，就更不经济，甚至造成水泵工作点不稳定。
2)设计过于自信，对空调系统阻力估算偏小，所选泵扬程小于设计流量下系统阻力。
如图3所示：设计工作点为A，水泵流量为QA，扬程为HA。
水泵实际运行时管路特性曲线不是Ⅰ，而是Ⅱ，运行工作点为B，流量QBA，且B点不在水泵高效区。
显然这比第一种情况更为不利。
解决的唯一办法只能更换水泵。
三工程实例例1 甲工程为一单体高层建筑，建筑高度29m，泵房设在主楼地下室。
设计选用进口开利离心式冷冻机一台，制冷量为1163 kW，配用2台循环水泵，1用1备，水泵参数见表1。

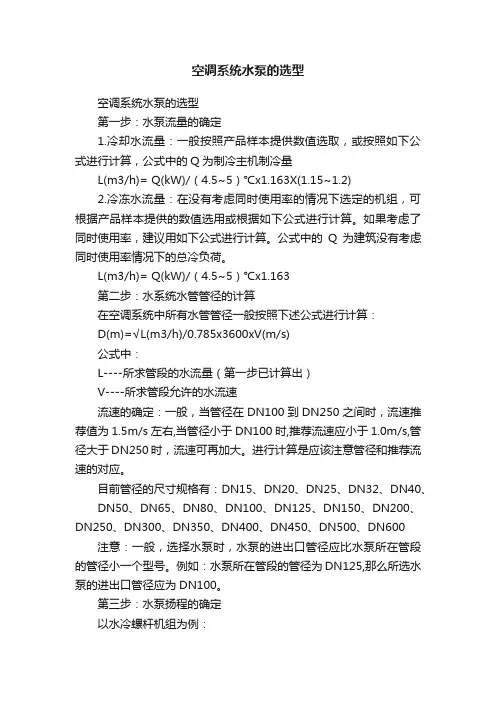

空调系统水泵的选型
空调系统水泵的选型空调系统水泵的选型第一步：水泵流量的确定1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量L(m3/h)= Q(kW)/（4.5~5）℃x1.163X(1.15~1.2)2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。
L(m3/h)= Q(kW)/（4.5~5）℃x1.163第二步：水系统水管管径的计算在空调系统中所有水管管径一般按照下述公式进行计算：D(m)=√L(m3/h)/0.785x3600xV(m/s)公式中：L----所求管段的水流量（第一步已计算出）V----所求管段允许的水流速流速的确定：一般，当管径在DN100到DN250之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大。
进行计算是应该注意管径和推荐流速的对应。
目前管径的尺寸规格有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600 注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
第三步：水泵扬程的确定以水冷螺杆机组为例：冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；（据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O；4.分水器、集水器水阻力：一般一个为3mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
中央空调系统循环水泵的选型
中央空调系统循环水泵的选型通过对中央空调循环水泵的选取进行讲解，并对中央空调水系统工程中因循环水泵流量、扬程选择不当导致工程失败的事例进行分析，强调合理选择循环水泵扬程的重要性，并提出了一些选择的方法，这对中央空调设计有参考价值。
标签水泵选型；流量计算；扬程估算；设备阻力；管路特性1、前言在中央空调水系统中，循环水泵夏季输送冷冻水、冬季输送热水至空调末端装置。
工程设计时应根据空调系统水流量和系统阻力，选择性能良好的水泵。
暖通空调设计手册都有详细设计计算方法，但实际工程设计时，有些工程师未按照计算方法进行设计计算，而是凭经验想当然，加上对系统以及某些空调设备、配件等新产品缺乏研究，导致所选择的水泵不能满足要求，甚至不能正常工作，或者造成了运行费用的增加。
这不得不引起空调设计者的高度重视。
对中央空调循环水泵的选取进行计算，其实就是估算（很多计算公式本身就是估算的），估算分得细致些、考虑的内容全面些就是精算。
具体包括水泵流量的计算，水泵扬程的估算以及水泵电机功率的选择等。
本文以江苏泰州市某快捷酒店中央空调系统为例介绍中央空调循环水泵的选型。
2、案例工程概况该快捷酒店共四层，空调使用面积约2260 m2，共使用104台风机盘管（其中FP-51WA 28台、FP-68WA 68台、FP-85WA 4台），主机选用4台65KW模块化风冷热泵型冷水机组。
3、水泵的设计选型3.1水泵流量的计算流量指标是根据空调主机制冷量及空调进出水温差的设定来决定的，一般各冷水机组厂家的产品说明书都提供该参数，本工程所用65KW风冷模块化冷水机组单台要求的水流量为Q=11.2 m3/h。
水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2）。
因此本工程所选水泵的额定流量应为Q总=11.2 m3/h*4*1.1≈50m3/h。
3.2 水泵扬程的估算水泵扬程的选择决定于水系统管路的阻力，一般闭式冷、热水管路系统水系统的阻力Hp由设备阻力、沿程阻力和局部阻力组成管路阻力：包括磨擦阻力、局部阻力。
中央空调系统水泵设计的若干问题
中央空调系统水泵设计的若干问题1 引言随着我国经济的持续发展，中央空调在商业和民用建筑中越来越普及，其能耗在社会总能耗中所占比例也在不断上升。
暖通空调系统耗能约占建筑总能耗的65%左右，而在中央空调系统中，水泵作为为整个水循环提供动力的装置，其耗电量在空调系统耗电量中又占有相当的比重，因此，水泵的合理选择和匹配，是空调水系统正常运行调节、实现节能的关键。
水泵的选择主要是依据空调系统所需的流量和扬程等来确定的，但在设计过程中，经常会出现水泵设计失误的问题，本文对中央空调系统水泵设计的一些问题进行探讨。
2 合理选择水泵的扬程空调系统中的水泵总是与特定的管路相连，其工作状态点由水泵的性能曲线与管路的特性曲线共同决定（见图1）。
在设计空调水系统时应进行必要的水力计算，根据设计流量计算出在该流量下管路的阻力，以确保选用水泵的扬程合理。
在对流量和扬程乘以一定的安全裕量后，进行水泵的选择。
有些设计人员未进行设计计算，认为扬程大一些保险，或因选不到合适型号的泵而选用扬程过大的泵，导致所选择的水泵不能满足要求，或者造成运行费用增加，甚至水泵不能正常工作，对此我们进行如下分析：如图2，曲线I为管路的特性曲线，流量Q a是系统设计流量，在此流量下，管路的阻力为Ha，即水泵的扬程为H a，应选用性能曲线如图中曲线1所示的水泵，使工作点落在水泵性能曲线1和管路特性曲线I的交点A上。
但若未进行水力计算或为求保险而使所选水泵扬程过大，实际选用了额定流量为Q a，扬程为H c的性能曲线为2的水泵的话，若不对管路进行调节，则水泵的工作点将移至曲线2和I的交点B处，则此时系统中的水流量将大于设计流量Q a，达到Q b，系统中出现大流量小温差的工作情况，且由于泵2的扬程大于泵1。
其所配电机功率也大，使得能源消耗增多，运行不经济。
如某工程，设计选用离心冷冻机一台，水流量为181 m3/h，配用两台循环水泵，一用一备，计算得设计流量下系统最大阻力为24m水柱高度，若采用上海凯泉KQL系列单级立式离心泵的话，可选用KQL150/300-22/4型（水泵参数见表1），由管路特性曲线和水泵性能曲线可知：水泵的工作点将为流量19 0m3/h，扬程27m，水泵轴功率19KW；但若认为扬程大些保险而选用KQL150/400-45/4（水泵参数见表1），则作图可知：水泵的工作点为流量250 m3/h，扬程46m，水泵轴功率44K W，从水泵轴功率的对比可以看出，两者耗电量相差甚远。

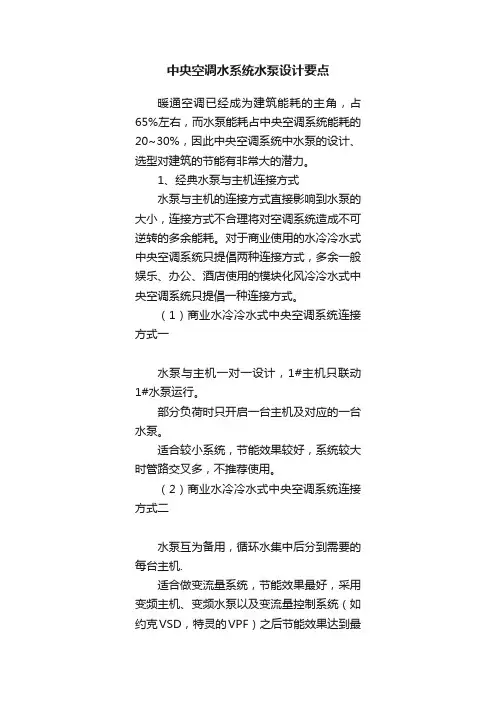

中央空调水系统水泵设计要点
中央空调水系统水泵设计要点暖通空调已经成为建筑能耗的主角，占65%左右，而水泵能耗占中央空调系统能耗的20~30%，因此中央空调系统中水泵的设计、选型对建筑的节能有非常大的潜力。
1、经典水泵与主机连接方式水泵与主机的连接方式直接影响到水泵的大小，连接方式不合理将对空调系统造成不可逆转的多余能耗。
对于商业使用的水冷冷水式中央空调系统只提倡两种连接方式，多余一般娱乐、办公、酒店使用的模块化风冷冷水式中央空调系统只提倡一种连接方式。
（1）商业水冷冷水式中央空调系统连接方式一水泵与主机一对一设计，1#主机只联动1#水泵运行。
部分负荷时只开启一台主机及对应的一台水泵。
适合较小系统，节能效果较好，系统较大时管路交叉多，不推荐使用。
（2）商业水冷冷水式中央空调系统连接方式二水泵互为备用，循环水集中后分到需要的每台主机.适合做变流量系统，节能效果最好，采用变频主机、变频水泵以及变流量控制系统（如约克VSD，特灵的VPF）之后节能效果达到最大。
管路交叉相对较少，有利于主机房设计。
很多项目采用此连接方式，在机房设计安装、运行效果和运行费用控制方面都得到甲方的好评。
某商业中心水冷冷水式中央空调系统安装（3）模块化风冷冷水式中央空调系统连接方式一组风冷模块主机与一台水泵联动运行，主机控制对应水泵及从机。
部分负荷时，从机开启数量由主机控制节能效果较好。
风冷模块推荐4~6台为一组，由一台主机控制。
某项目模块化风冷冷水式中央空调系统安装（4）不推荐连接方式此连接方式为某空调厂家印刷版资料推荐，并不节能。
即使一台风冷模块主机运行，水泵也需要同时启动两台，否则容易报故障，显示水流量不足，大部分多余水流量通过压差旁通阀流走。
2.合理选择水泵流量、扬程水泵流量、扬程选型必须进行水力计算，要综合评估水泵特性曲线和管路特性曲线，根据最合理的工作状态点选择水泵。
水泵选型经常出现的问题有以下几点：流量偏大：影响相对较小，会加快系统水流速度，动压变大，系统供/回水温差变小，增加水泵能耗；扬程偏大：会改变水泵工作状态，多余扬程转为流量，造成系统流量偏大；电机偏大：会导致流量和扬程均偏大。

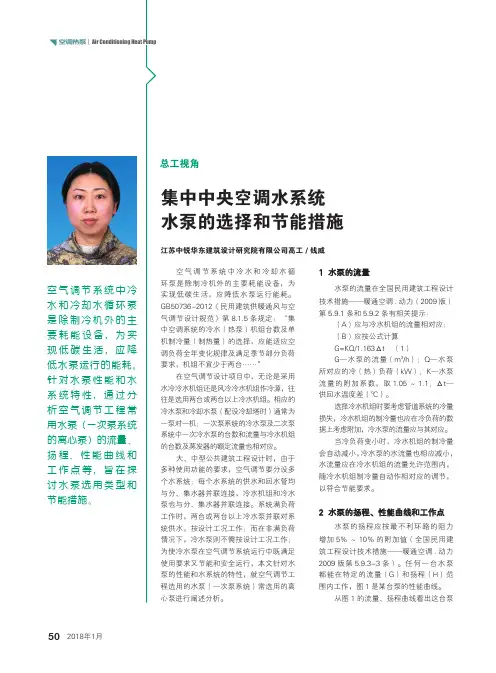

集中中央空调水系统水泵的选择和节能措施
|空调热泵| 空气调节系统中冷水和冷却水循环泵是除制冷机外的主要耗能设备，为实现低碳生活，应降低水泵运行的能耗。
针对水泵性能和水系统特性，通过分析空气调节工程常用水泵（一次泵系统的离心泵）的流量、扬程、性能曲线和工作点等，旨在探讨水泵选用类型和节能措施。
集中中央空调水系统水泵的选择和节能措施江苏中锐华东建筑设计研究院有限公司高工/钱威总工视角空气调节系统中冷水和冷却水循环泵是除制冷机外的主要耗能设备，为实现低碳生活，应降低水泵运行能耗。
GB50736-2012《民用建筑供暖通风与空气调节设计规范》第8.1.5条规定：“集中空调系统的冷水（热泵）机组台数及单机制冷量（制热量）的选择，应能适应空调负荷全年变化规律及满足季节部分负荷要求，机组不宜少于两台……”在空气调节设计项目中，无论是采用水冷冷水机组还是风冷冷水机组作冷源，往往是选用两台或两台以上冷水机组。
相应的冷水泵和冷却水泵（配设冷却塔时）通常为一泵对一机；一次泵系统的冷水泵及二次泵系统中一次冷水泵的台数和流量与冷水机组的台数及蒸发器的额定流量也相对应。
大、中型公共建筑工程设计时，由于多种使用功能的要求，空气调节要分设多个水系统；每个水系统的供水和回水管均与分、集水器并联连接，冷水机组和冷水泵也与分、集水器并联连接。
系统满负荷工作时，两台或两台以上冷水泵并联对系统供水，按设计工况工作；而在非满负荷情况下，冷水泵则不需按设计工况工作；为使冷水泵在空气调节系统运行中既满足使用要求又节能和安全运行，本文针对水泵的性能和水系统的特性，就空气调节工程选用的水泵（一次泵系统）常选用的离心泵进行阐述分析。
1 水泵的流量水泵的流量在全国民用建筑工程设计技术措施——暖通空调.动力（2009版）第5.9.1条和5.9.2条有相关提示：（A）应与冷水机组的流量相对应；（B）应按公式计算G=KQ/1.163Δt （1）G—水泵的流量（m 3/h）；Q—水泵所对应的冷（热）负荷（kW）；K—水泵流量的附加系数，取1.05～1.1；Δt—供回水温度差（℃）。
空调系统水泵的使用与选型
在冷冻水环路中，驱动水进行循环流动的装置。
我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷冻水由于阻力的限制不会自然流动，这就需要水泵驱动冷冻水进行循环以达到换热的目的。
在冷却水环路中驱动水进行循环流动的装置。
我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
空调补水所用装置，负责将处理后的软化水打入系统中。
外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷冻水系统，冷却水系统和补水系统中。
对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。
水泵并联运行情况：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
3）大中型工程应分别设置冷,热水循环泵。
一般，冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
1）冷冻水冷却水泵流量计算公式：L（m3/h=Q(Kw)×(1.15~1.2)/(5℃×1.163)式中：Q--制冷主机的制冷量，Kw；L--冷冻冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。
补给水箱的有效容积可按1～1.5h 的正常补水量考虑。
1）冷冻水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7mH2O；末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O （具体值可参看产品样本）；回水过滤器，二通调节阀等的阻力：一般为3~5mH2O；分水器、集水器水阻力：一般一个为3mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
中央空调水系统的设计与选型(经典版)
中央空调水系统的设计与选型（经典版）中央空调水系统包括风冷热泵模块机组、水冷螺杆机组及冷水末端设备，产品应用灵活，适用范围广，目前已广泛应用在宾馆酒店、办公楼、学校、商场、餐饮、休闲娱乐、体育场馆及工业厂房等场所。
主机设备的选择：1、根据建筑的空调面积和房间功能进行空调冷负荷计算；2、统计建筑空调总冷负荷；3、大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70%～80%左右，特殊情况需根据建筑功能和使用情况确定；4、制冷机的冷负荷为建筑空调设计总冷负荷与同时使用率的乘积。
根据计算的制冷负荷即可选择制冷主机。
台数确定：螺杆机方案中一个系统最多主机设备台数不宜大于3台；模块机方案中一个系统主机最多台数为16台。
（一般情况下）制冷主机台数可根据甲方要求和建筑现场实际情况进行确定。
末端设备的选择：中央空调走水末端设备主要分为风机盘管和空气处理机组。
风机盘管末端设备选型：风机盘管有两个主要参数：制冷（热）量和送风量，故风机盘管的选择有如下两种方法：1、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。
利用循环风量对应风机盘管高速风量，即可确定风机盘管型号；2、根据房间所需的冷负荷选择：通过负荷冷指标法，根据单位面积负荷指标和房间面积，可计算出房间所需的冷负荷值；利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号(一般按冷量设计选择风机盘管)。
确定型号以后，还需确定风机盘管的安装方式（暗装或明装），送回风方式（上送上回、侧送上回、侧送侧回等）以及水管连接位置（左或右）等条件。
空气处理机设备选型：空气处理机组主要用于空调场所进行空气处理及提供新风，一般有回风工况和新风工况两种工作状态。
空气处理机组的选择一般由三个主要参数决定：风量、制冷量（表冷器排管数）和机外余压。
先根据系统需要的循环风量确定空气处理机组的风量，然后根据需要提供的冷量来决定其管排数，再根据风系统的阻力确定机外余压，由这三个参数便可确定空气处理机的型号。
中央空调系统水泵选型、扬程计算及注意事项
中央空调系统水泵选型、扬程计算及注意事项
中央空调系统水泵选型、扬程计算及注意事项是中央空调系统设计中非常重要的一部分。
下面是一些关于中央空调系统水泵选型、扬程计算及注意事项的相关信息：
1.水泵选型：
选择合适的水泵是确保中央空调系统正常运行的关键。
首先
需要计算系统所需的流量和扬程，然后根据这些参数选择合适的水泵。
流量和扬程的计算通常由系统设计师完成，根据所需的冷却负荷和管道布局确定。
2.扬程计算：
扬程是水泵能够克服阻力将水抬升到特定高度的能力。
在计
算扬程时，需要考虑水泵的额定流量、管道阻力、高度差以及其他可能影响水流的因素。
一般来说，扬程计算可以通过水泵厂家提供的性能曲线进行。
3.注意事项：
在选型和使用水泵时，还需要注意以下几点：
- 确保水泵的额定流量和扬程满足系统需求，避免选择过大
或过小的水泵。
- 需要根据具体的工况环境选择适合的水泵材质和密封方式，以确保水泵的正常运行和使用寿命。
- 定期检查水泵的运行情况，包括检查轴承、密封件、冷却
水和润滑油等部件的状况，及时进行维护和更换。
- 避免过高或过低的供水温度和压力，以免对水泵产生不良
影响。
- 在水泵的进出口处设置合适的阀门和管道布局，以便于维修和清洗。
以上是一些关于中央空调系统水泵选型、扬程计算及注意事项的基本信息，具体的选型和计算需要根据实际情况进行。
如果有需要，建议咨询专业的中央空调系统设计师或水泵厂家进行详细的指导和支持。
中央空调水系统附属设备选型
气体定压罐的选择
（1）总容积:
V=Vt/(1-β ) Vt-调节水量(m3), 为补水泵3min的流量,且 保持水箱调节水位不小于200mm。估算时取膨胀水 量的一半。 β -系数,一般β =0.65~0.85,当P2允许时,尽 可能取小值.
（2）工作压力: a)补水泵启动压力P1(mH2O),大于系统最高 点0.5m. b)补水泵停止压力P2(mH2O),P2=(P1+10)/ β -10 P2取值应保证系统不超压. c)电磁阀开启压力P3=P2+(2~4)m d)安全阀开启压力即膨胀罐最大工作压力 P4=P3+(1~2)m ,且不超过系统中设备的允许工作 压力.
（1）冷冻水泵扬程的组成 ： • 制冷机组蒸发器水阻力：一般为5~7mH2O；（具体可参看 产品样本） • 末端设备（空气处理机组、风机盘管等）表冷器或蒸发器 水阻力：一般为5~7mH2O； （具体值可参看产品样本） • 回水过滤器，二通调节阀等的阻力，一般为3~5mH2O； • 分水器、集水器水阻力：一般一个为3mH2O； • 制冷系统水管路沿程阻力和局部阻力损失：一般为 7~10mH2O； • 综上所述，冷冻水泵扬程为26~35mH2O，一般为 32~36mH2O。 注意：扬程的计算要根据制冷系统的具体情况而定，不可 照搬经验值！
补水泵： 空调补水所用装置，负责将处理后的软化水 打入系统中。外形同上水泵。 常用的水泵有卧式离心泵和立式离心泵，它 们都可以用在冷冻水系统，冷却水系统和 补水系统中。对于机房面积大的地方可以 用卧式离心泵，对于机房面积较小的地方 可以考虑使用立式离心泵。
卧式水泵
立式水泵
水泵型号简介
以无锡凯泉水泵为例介绍型号： 例：该公司某一系列水泵名称是 SSB300-200-375X 代表： SSB-双吸空调离心泵 300-泵吸入口直径 200-泵排出口直径 375-叶轮名义直径 X-扩展系列
中央空调水路系统设计和设备选型
中央空调水路系统设计和设备选型中央空调水路系统设计和设备选型水系统的设计中应当注意放气和排水的设计，如果考虑不周，则会引起系统运行的不良。
1.闭式系统热水管和冷水管均应有0.003 的坡度，最小坡度不应小于0.002，坡向应随着水流方向逐渐升高。
当多管在一起铺设时，各管路坡向最好相同，以便采用共同支架。
如因条件限制，热水和冷水管道按无坡度敷设，则管道内水流速不得小于0.25m/s，并应考虑到在变水量系统中，最小流量下也不应小于此值。
2.闭式系统在热水管和冷水管路的每个最高点（当无坡度敷设时，在水平管路的水流终点），设排气装置（集气罐或自动排气阀）。
对于自动排气阀应考虑其损坏或失灵时易于更换的关断措施，各种排气管最好接到水池和地漏。
以便于排水或防止排气阀损坏失灵漏水时，流到室内或顶棚上。
3.与水泵接管及大管与小管连接时，应防止气囊产生。
大管需由小管排气时，大管与小管的连接应为顶平，以防大管中产生气囊。
4.系统的最低点和需要单独放水的设备（如表冷器、加热器等）的下部应设有带阀门的防水管，并接入地漏或漏斗。
作为系统刚开始运行时冲刷管路和管路检修时放水之用。
5.空调器、风机盘管等的表冷器（冷盘管）当处于负压段时，其冷凝水管的排水管应设有水封，水封的连接如图B-7 所示。
二、设备选型对于上面的水系统，我们主要介绍系统的主要设备和附件的选用，归纳为水泵、集水器和分水器、膨胀水箱、除污器、水过滤器、水管和阀门等。
1）水泵水泵是中央空调水系统的主要动力设备，常用的水泵有单级单吸清水离心水泵和管道泵两种。
当流量较大时，也采用单级双吸离心水泵；当高扬程、小流量时，常采用多级离心水泵。
水泵的性能参数由流量（Q—-m3/s）、扬程（H—-kPa）、轴功率（Nz—-kW）、效率（η—-%）、及转速（n—-rpm）等。
水泵的轴功率：Nz = Q * H /ηη水泵在工作点的总效率，对于小型泵为0.4~0.6，中型泵为0.6~0.75，大型泵0.75~0.85水泵所需的电动机的额定功率：N = Ka * Nz水泵的选择主要按所需的流量（Q—-m3/s）、扬程（H—-kPa）来确定：对于定水量系统的总水量按最大负荷计算：W = Q / [c p (Th –Tg)]对于变水量系统的总水量按右式计算：W = n1*n2*Q / [c p (Th –Tg)] W——–冷水总水量，m3/sQ——–各空调房建设计工况的负荷总和，kWc———水的比热容，可取4.19kJ/(kg.℃)p———水的密度，可取1000kg/m3Th——–回水的平均温度，℃Tg——–供水温度，℃n1——–同时使用系数，可取0.7~0.8n2——–负荷系数，以围护结构符合为主的，可取0.7~0.8水泵的扬程：对于闭式系统，为最不利环路的管道阻力，管道的局部阻力（阀门、弯头等）和设备的阻力之和Hb = Hf + Hd + Hm；如为开式系统，则还应加上设备高差所造成的静水压力Hk = Hf + Hd + Hm + Hs。
中央空调水系统部件选型及计算方法
附1： 水的运动粘度
温度（℃） γ（×10-6 m2/s ） 0 1.792 5 1.520 10 1.307 15 1.139 20 1.004 30 0.801 40 0.658 60 0.475 80 0.365
各种阀门、 附2： 各种阀门、管配件的局部阻力系数
名称 球形（截止）阀（全开） 形式 DN40以下 DN50以上 角阀（全开） DN40以下 DN50以上 闸阀（全开） DN40以下 DN50以上 止回阀 90°弯头 短弯曲半径 长弯曲半径 三通 分流三通 合流三通 分流三通 合流三通 突然扩大 突然缩小 d/D=1/2 d/D=1/2 ζ 15.0 7.0 8.5 3.9 0.27 0.18 2.0 0.26 0.20 1.5 3.0 1.5 0.5 0.55 0.36
水系统计算： 水系统计算： 2.冷却水泵扬程确定 2.冷却水泵扬程确定 Hp = K(hf+hd+hm+hs+ho) 其中 Hp — 水泵扬程 (kPa) 系数，K=1.1~ K — 系数，K=1.1~1.2 hf — 水系统总的沿程阻力损失 (kPa) hd — 水系统总的局部阻力损失 (kPa) 设备的阻力损失（冷凝器阻力） hm — 设备的阻力损失（冷凝器阻力） (kPa) 从冷却塔盛水池到喷嘴的高度） hs — 冷却塔中水的提升高度（从冷却塔盛水池到喷嘴的高度） (kPa) 一般取50 ho — 冷却塔喷嘴压力损失（一般取50 kPa ） (kPa)
△p = ζ·(ρv2/2) 其中
Pa） △p — 局部阻力 （Pa）
ζ — 局部阻力系数 ρ — 水的密度 (kg/m3) v — 水流速 (m/s) 局部阻力可用某一长度、相同管径的直管道阻力来取代， 局部阻力可用某一长度、相同管径的直管道阻力来取代，称局部阻力当量长 其计算式为： 度，其计算式为： ζ ld = d λ 其中 ld — 局部阻力当量长度（m） 局部阻力当量长度（ ζ — 局部阻力系数 管道内径（ d — 管道内径（m） λ — 水与管道内壁间的摩擦阻力系数
中央空调水泵如何选型
中央空调水泵如何选型空调水泵可以说是中央空调系统很重要的组成部分，针对于它的选型也是十分必要的。
那么，如何设计、选择一款合适的空调水泵系统呢？这对于普通的消费者而言，可以算是一个难题。
那么，小编也就有必要来帮助各位消费者认识、了解空调水泵系统选型的相关知识了。
中央空调水泵如何选型-水泵系统选型具体内容水泵作为空调系统关键组成结构，对于水泵的选型也是十分重要的。
选型内容主要涉及工作介质、工作介质特性、扬程、流量、环境温度等数据，合适的水泵不但工作平稳，寿命长，且能为用户最大程度的节省成本。
针对于扬程方面的选取，设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，有很大可能烧掉电机，由此可见，做好扬程方面选取，对于整个水泵有着十分重要的作用。
中央空调水泵如何选型-水泵系统选型的重要性选型对于水泵系统的运作，同样有着至关重要的联系，如果不合理选取水泵，可能会导致许多水泵处于不合理运行状况，运行效率低，浪费了大量能源。
还有的水泵由于选型不合理，根本不能使用，或者使用维修成本增加，经济效益低。
由此可见，合理选泵对节约能源同样具有重要意义。
而要进行合理的选型，则是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：必须满足使用流量和扬程的要求，即要求泵的运行工次点经常保持在高效区间运行，这样既省动力又不易损坏机件。
所选择的水泵既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。
按所选水泵建泵站，工程投资少，运行费用低。
结语：空调系统的水泵选型尤为重要，不仅对空调系统运行有着很大关联，对于自身水泵运行也有着很大关系。
选择合适的水泵系统，可以让空调系统在稳定状态下运行，提供最高效率的服务，减小出现意外问题的可能性。
中央空调系统水泵选型、扬程计算及注意事项之欧阳引擎创编
水泵的分类与适用特性欧阳引擎（2021.01.01）基础知识概念1.水泵的特性曲线：单台泵、多台同型号泵并联2.管路特性曲线3.水泵工作点1）三台泵并联时的工作点2）并联工作时每台泵的工作点3）一台泵单独工作时的工作点知识点：水泵的特性曲线与管路的特性曲线的相交点，就是水泵的工作点。
因为水泵是与管路相联的，所以它必然要受管路的制约。
如：泵每小时可供水二百立方米，但当它连接到一小口径的管路时，该泵的供水量就受此水口径管的制约，供水量就要改变。
流量G1.冷冻泵1.1一次泵系统式中：Q：冷水机组冷量（kw）C：水比热，取为1.163（kw*h/T℃）△t：蒸发器进出水温差℃，一般舒适性空调△t＝5℃（7℃/12℃）；大温差△t＝7、8、10℃；热水△t＝60℃/50℃；若用公制单位则上式为式中Q：Kcal/h C：1kcal/kg℃△t：℃台数：与冷水机组对应一对一设置，一般设一台备用泵1.2二次泵系统1.2.1第一次泵：按上式1.2.2第二次泵：按所负责空调区域冷负荷综合最大值，计算出的流量台数：应按系统分区一般不少于2台，设置备用泵。
2.2冷却系统流量：或按冷水机组冷凝器循环水量。
扬程H1冷冻泵1.1一次泵系统H＝1.1～1.2[蒸发器水阻+最不利回路末端空调设备水阻+∑（RL+Z）]（注：RL－沿程阻力；Z-局部阻力）式中：R－单位长度摩阻，L－管长，估算：∑RL一般取R为3～8m/100m按此选管径管路总阻力＝1.6～1.8[(5/100)×回路管长] （注：100为沿程阻力平均值）1.2二次泵系统1.2.1第一次泵扬程负责机房回路，扬程为一次管路管件阻力+蒸发器水阻力。
一般约18～20m，实际运行23～25m。
1.2.2第二次泵扬程：二次管路、管件阻力+末端设备表冷阻力。
末端设备也可能是板换。
2 冷却泵扬程H2＝1.1（管路阻力+冷凝器水阻+冷却塔喷咀所需压力+塔水水面至喷咀高度）。
空调系统水泵的选型
空调系统水泵的选型
本文介绍了空调系统中水泵的选型步骤，包括确定水泵流量、计算水系统水管管径和确定水泵扬程等内容。
第一步是确定水泵流量。
对于冷却水流量，可以按照产品样本提供的数值选取，或者使用公式L(m3/h)= Q(kW)/
（4.5~5）℃x1.163X(1.15~1.2)进行计算。
对于冷冻水流量，在没有考虑同时使用率的情况下选定的机组，可以根据产品样本提供的数值选用或者使用公式L(m3/h)= Q(kW)/
（4.5~5）℃x1.163进行计算。
如果考虑了同时使用率，建议使用公式L(m3/h)= Q(kW)/（4.5~5）℃x1.163进行计算。
第二步是计算水系统水管管径。
所有水管管径一般按照公式D(m)=√L(m3/h)/0.785x3600xV(m/s)进行计算。
其中，L是所求管段的水流量，V是所求管段允许的水流速。
流速的推荐值一般在管径在DN100到DN250之间时为1.5m/s左右，管径小于DN100时推荐流速应小于1.0m/s，管径大于DN250时，流速可再加大。
管径的尺寸规格有很多种，选择水泵时进出口管径应比水泵所在管段的管径小一个型号。
第三步是确定水泵扬程。
以水冷螺杆机组为例，冷冻水泵扬程的组成包括制冷机组蒸发器水阻力、末端设备表冷器或蒸发器水阻力、回水过滤器阻力、分水器、集水器水阻力以及制冷系统水管路沿程阻力和局部阻力损失。
综上所述，冷冻水泵扬程一般为26~35mH2O，冷却水泵扬程的组成包括制冷机组冷凝器水阻力，一般为5~7mH2O。
要注意的是，扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值。
中央空调系统水泵选型设计
中央空调系统水泵选型设计所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些，考虑的内容全面些，就是精确的计算。
特别补充一句：当设计流量在设备的额定流量附近时，往往都大过设备的额定流量很多。
同样，水管的水流速建议计算后，查表取阻力值。
关于水泵扬程过大问题，设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。
另外“水泵出口压力只有0.22MPa”能说明什么呢？水泵进出口压差才是问题的关键。
例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6－－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
中央空调系统水泵选型、扬程计算与注意事项
水泵的分类与适用特性基础知识概念1.水泵的特性曲线：单台泵、多台同型号泵并联2.管路特性曲线3.水泵工作点1）三台泵并联时的工作点2）并联工作时每台泵的工作点3）一台泵单独工作时的工作点知识点：水泵的特性曲线与管路的特性曲线的相交点，就是水泵的工作点。
因为水泵是与管路相联的，所以它必然要受管路的制约。
如：泵每小时可供水二百立方米，但当它连接到一小口径的管路时，该泵的供水量就受此水口径管的制约，供水量就要改变。
流量G1.冷冻泵1.1一次泵系统式中：Q：冷水机组冷量（kw）C：水比热，取为1.163（kw*h/T℃）△t：蒸发器进出水温差℃，一般舒适性空调△t＝5℃（7℃/12℃）；大温差△t＝7、8、10℃；热水△t＝60℃/50℃；若用公制单位则上式为式中Q：Kcal/h C：1kcal/kg℃△t：℃台数：与冷水机组对应一对一设置，一般设一台备用泵1.2二次泵系统1.2.1第一次泵：按上式1.2.2第二次泵：按所负责空调区域冷负荷综合最大值，计算出的流量台数：应按系统分区一般不少于2台，设置备用泵。
2.2冷却系统流量：或按冷水机组冷凝器循环水量。
扬程H1冷冻泵1.1一次泵系统H＝1.1～1.2[蒸发器水阻+最不利回路末端空调设备水阻+∑（RL+Z）]（注：RL－沿程阻力；Z-局部阻力）式中：R－单位长度摩阻，L－管长，估算：∑RL一般取R为3～8m/100m 按此选管径管路总阻力＝1.6～1.8[(5/100)×回路管长] （注：100为沿程阻力平均值）1.2二次泵系统1.2.1第一次泵扬程负责机房回路，扬程为一次管路管件阻力+蒸发器水阻力。
一般约18～20m，实际运行23～25m。
1.2.2第二次泵扬程：二次管路、管件阻力+末端设备表冷阻力。
末端设备也可能是板换。
2 冷却泵扬程H2＝1.1（管路阻力+冷凝器水阻+冷却塔喷咀所需压力+塔水水面至喷咀高度）。
水泵功率1轴功率式中r：水密度，为1000kg/m3G:m3/sH：mη：泵总功率2配用电机功率2.1 N=K×N轴2.2 N按泵全曲线运行确定型式管道式、离心式离心式：端部吸入；水平开启；V字型垂直开启。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调系统水泵选型设计
简介：所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。
包括水泵选型索引，水泵扬程简易估算法，冷冻水泵扬程实用估算方法，水泵扬程设计等。
关于水泵扬程过大问题。
设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。
另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。
例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！
水泵扬程简易估算法
暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2.按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：
Hmax=△P1+△P2+0.05L （1+K）
△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水
压降。
L为该最不利环路的管长
K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6 冷冻水泵扬程实用估算方法
这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa.
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控150~200Pa/m 范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
此项阻力一般在20~50kPa范围内。
4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。
二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。
如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。
阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。
水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa.
根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：
1.冷水机组阻力：取80 kPa（8m水柱）；
2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa；如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60 kPa*0.5=30 kPa；系统管路的总阻力为
50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；
3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45 kPa（
4.5水柱）；
4.二通调节阀的阻力：取40 kPa（4水柱）。
5.于是，水系统的各部分阻力之和为：
80 kPa+140kPa+45 kPa+40 kPa=305 kPa（30.5m水柱）
6.水泵扬程：取10%的安全系数，则扬程H=30.5m*1.1=33.55m.
根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。
水泵扬程设计
（1）冷、热水管路系统
开式水系统Hp=hf+hd+hm+hs （10-12）
闭式水系统Hp=hf+hd+hm （10-13）
式中 hf、hd——水系统总的沿程阻力和局部阻力损失，Pa；
hm——设备阻力损失，Pa；
hs——开式水系统的静水压力，Pa.
hd/ hf值，小型住宅建筑在1~1.5之间；大型高层建筑在0.5~1之间；远距离输送管道（集中供冷）在0.2~0.6之间。
设备阻力损失见表10-5.
（2）冷却水管路系统
1）冷却塔冷却水量
设备阻力损失
设备名称阻力（kPa）
冷却塔冷却水量可以按下式计算：
W=Q/c（tw1-tw2）kg/s （10-14）
式中Q——冷却塔排走热量，kW；压缩式制冷机，取制冷机负荷1.3倍左右；吸收式制冷机，去制冷机负荷的2.5左右；
c——水的比热，kJ/（kg· oC），常温时c=4.1868 kJ/（kg·oC）；
tw1-tw2——冷却塔的进出水温差，oC；压缩式制冷机，取4~5 oC；吸收式制冷机，去6~9 oC.
2）水泵扬程
冷却水泵所需扬程
Hp=hf+hd+hm+hs+ho
式中hf，hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；
hm——冷凝器阻力，mH2O；
hs——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；
ho——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O.。
