齐心点钞机的常见问题说明及解决方法

点钞机常见故障及解决方法

点钞机常见故障及解决方法一、点钞机无法启动1. 检查电源插头是否插好，电源线是否接触良好；2. 检查电源开关是否处于开启状态；3. 检查电源是否正常供电，可以尝试更换插座或使用电压表检测电源电压；4. 如果以上问题都排除了，可能是点钞机内部的电路故障，需要联系专业维修人员进行检修。

二、点钞机显示屏无法显示或显示不正常1. 检查显示屏连接是否松动或有杂质进入，可以尝试重新连接或清洁；2. 检查显示屏是否受到阳光直射或强光照射，可以调整点钞机的位置或遮挡阳光；3. 如果以上问题都排除了，可能是显示屏内部故障，需要联系专业维修人员进行检修或更换显示屏。

三、点钞机出现卡钞或卡币现象1. 检查点钞机内部是否有异物或杂质，可以使用吸尘器或软刷清洁；2. 检查点钞机的传感器是否灵敏，可以用纸币或卡片进行测试；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

四、点钞机出现误差较大的情况1. 检查点钞机的传感器是否出现故障，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

五、点钞机出现卡纸或卡币现象1. 检查点钞机的进钞口和出钞口是否有纸屑或杂物堵塞，可以使用吸尘器或软刷进行清理；2. 检查纸币是否叠放过多，可以减少纸币的叠放数量；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

六、点钞机出现计数错误的情况1. 检查点钞机的传感器是否清洁，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

总结起来，点钞机常见的故障包括无法启动、显示屏异常、卡钞或卡币、误差较大、卡纸或卡币、计数错误等。

点钞机常见故障及解决方法

点钞机常见故障及解决方法1.开机后无显示①检查电源的插座是否有电②检查点钞机的插头是否插好③检查点钞机的保险丝是否已熔断2.开机后出现故障提示代码一般点钞机具有故障自检功能，开机后点钞机就自诊是否有故障。

不同的点钞机，故障代码也不一样。

请参考《使用说明书》。

3.计数不准①调节托钞盘后部的垂直螺丝，顺时针拧一周或两周②清理光电记数传感器上的积尘（除尘）。

③清尘后不能恢复正常，阻力橡皮、捻钞轮是否严重磨损。

换完后再进行调整。

④调节送钞台光电计数器传感器的对正位置4.荧光鉴伪不报警或检伪灵敏度降低①调节电路板灵敏度按键或灵敏度调节电位器（荧光鉴伪的灵敏度）②荧光灯管光传感器（紫光灯探头）是否积灰尘③荧光灯管是否老化5.启停方式失灵①送钞传感器是否积灰尘②送钞传感器和主电路板连接开路，接好即可③点钞机皮带是否折断点钞机维修虽然说点钞机维修是一项要一定专业知识和技能的人才能去维修，是要由厂家专业的维修技术人员才能去完成。

但有时，点钞机出现的一些小问题，对于非专业人员来说也是可以修理的。

下面说下什么样的故障不要专业人员而用户可以自行处理。

点钞机常见的故障有计数不准、荧光鉴伪不报警、开机后没有显示、开机后出现故障提示等。

点钞机出现计数不准的问题时，首先要考虑是不是好久没有除尘的原因造成的，先清理一下灰尘。

如果清理之后还不能恢复正常的话，可能是易损件已经到了使用寿命，可以更换易损件，换完以后再调整一下，一般就可以恢复正常了。

对于荧光鉴伪不报警的问题，可以先调节一下荧光鉴伪的灵敏度（具体方法一般在使用说明书上写得很清楚）。

如果仍不能解决，可以试着更换紫外灯管。

如果更换灯管和调整均无效的话，就需要请专业的维修人员，由他们去做进一步的处理了。

对于开机以后无显示，这种故障多数和电源有关系。

可以查看一下电源的插座是否有电，换一个插座试一下；如果还不行，可检查机器的插座是否插好，机器的保险丝是否已断。

如果查不出原因，那就需要请专业的维修人员处理。

点钞机故障处理方法

怎样处理点钞机故障一般故障排除方法故障现象排除方法紫光误报：（原因分析：灵敏度太高避开强光源）逆时针适当调节电位器紫光漏报：（原因分析：灵敏度太低清除灰尘）顺时针适当调节电位器紫光管损坏：更换紫光管紫光传感器插头接触不良：重新插好插头磁性误报：（原因分析：磁头信号弱）逆时针调节电位器磁头插头接触不良：重新插好插头磁头间隙太大：调小间隙宽度异常：（各种币全部误报时）清除码盘及光耦灰尘，查看光耦是否脱落运转时调节码盘电位器使第脚电压为更换码盘光耦磁路放大器异常：更换主板磁性漏报：（原因分析：槽轮上有杂物干扰）启动机器用毛刷清除杂物磁头比较电压过低：调高磁头比较电压磁头损坏：更换磁头磁头间隙太小：调整间隙磁路放大器异常：更换主板主板与电源板的电源连线接触不良：重新插好插子不计数计数对管有灰尘或移位：清除灰尘对准光轴接收管电压偏差：调节相应电位器计数少张：（原因分析：喂钞台磨擦力过松）顺时针调节喂钞台旋钮计数对管有灰尘：用毛刷清除灰尘不启动：（原因：启动光耦连接线脱落）重新插好启动光耦各段接插件自动清零对管插子接触不良或损坏：重新插好清零插子或更换对管喂钞台调节过紧或纸币卡住：逆时针调松喂钞台或清除纸币启动光耦损坏：更换启动光耦电源板损坏：更换电源板大电机转动慢或震动：（原因：电源板损坏）更换电源板开机大电机转，接钞轮不转：（原因：信号线插子脱落）重新插好信号线插子开机蜂鸣器一直叫或显示乱码：（原因：单片机损坏或晶振损坏）更换单片机或晶振显示器缺笔：（原因：数码管坏）更换显示器报警无声音：（原因：蜂鸣器损坏）更换蜂鸣器开机全无：（原因：保险丝烧毁电源板损坏）更换电源板大电机损坏：更换大电机电源变压器损坏：更换电源变压器启动时其它正常显示器无显示：（原因分析：显示器连接线接触不好或显示器不行）重新插好或更换显示器连接线、更换显示器开机自检显示代码代码故障部位光检左计数右计数进钞光耦磁头接钞光耦数据读取，（同时按下功能与复位键开机）光检机无此功能项目磁性宽度/ mm数据 > -如不符合上表数据即会停机报警，（注：以上数据为十六进制显示）参数显示位置：计数显示窗预置显示窗磁性宽度各电位器电压围表：名称磁头左右计数码盘紫光电位器电压V V适当效果磁检无漏无误计数准确 IC2 第 1 脚电压为光检无漏无误注：磁头与槽轮间隙为-0.4 mm。

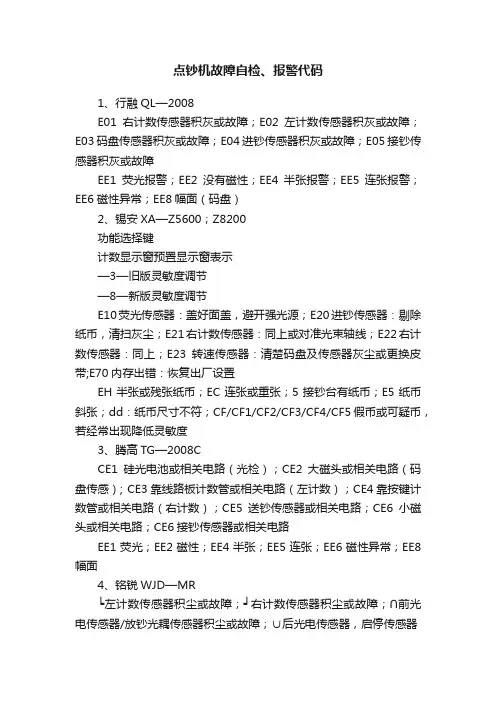

点钞机故障自检、报警代码

点钞机故障自检、报警代码1、行融QL—2008E01右计数传感器积灰或故障；E02左计数传感器积灰或故障；E03码盘传感器积灰或故障；E04进钞传感器积灰或故障；E05接钞传感器积灰或故障EE1荧光报警；EE2没有磁性；EE4半张报警；EE5连张报警；EE6磁性异常；EE8幅面（码盘）2、锡安XA—Z5600；Z8200功能选择键计数显示窗预置显示窗表示—3—旧版灵敏度调节—8—新版灵敏度调节E10荧光传感器：盖好面盖，避开强光源；E20进钞传感器：剔除纸币，清扫灰尘；E21右计数传感器：同上或对准光束轴线；E22右计数传感器：同上；E23转速传感器：清楚码盘及传感器灰尘或更换皮带;E70内存出错：恢复出厂设置EH半张或残张纸币；EC连张或重张；5接钞台有纸币；E5纸币斜张；dd：纸币尺寸不符；CF/CF1/CF2/CF3/CF4/CF5假币或可疑币，若经常出现降低灵敏度3、腾高TG—2008CCE1硅光电池或相关电路（光检）；CE2大磁头或相关电路（码盘传感）; CE3靠线路板计数管或相关电路（左计数）；CE4靠按键计数管或相关电路（右计数）；CE5送钞传感器或相关电路；CE6小磁头或相关电路；CE6接钞传感器或相关电路EE1荧光；EE2磁性；EE4半张；EE5连张；EE6磁性异常；EE8幅面4、铭锐WJD—MR┕左计数传感器积尘或故障；┙右计数传感器积尘或故障；∩前光电传感器/放钞光耦传感器积尘或故障；∪后光电传感器，启停传感器5、MR—03--1紫光报警或重张报警；--2中间大磁头信号弱报警；--3红外报警；--4半张报警；--5幅面报警；--6中间小磁头信号弱报警；--7左边小磁头信号弱报警；--8右边小磁头信号弱报警；--9左右小磁头信号弱报警；--LC连张报警6、MR—05--1荧光过强；--2安全线传感器磁性弱；--22安全线传感器磁性强；--3红外弱；--4半张；--5幅面；--6中间小磁头磁性弱；--66中间小磁头磁性强；--7左边小磁头磁性弱；--8右边小磁头磁性弱；--78对应旧版100元，左右小磁头磁性相加弱，对应旧版50元，左右小磁头磁性相加强；--9安全线传感器磁性部分；-11左右小磁头磁性弱；-12左右小磁头磁性强；--L连张或斜张7、MR—06--C重张；其他同MR—058、清雷QL—2008A/BCE1光检故障；CE2码盘传感器；CE3下计数传感器；CE4上计数传感器；CE5进钞传感器；CE8接钞传感器EE1荧光报警；EE2没有磁性；EE4半张报警；EE5连张报警；EE6磁性异常；EE8幅面9、伊来泰克TK—2008A2E01左计数管；E02右计数管；E03码盘对管或电机；E04下钞传感器；E05接钞传感器；E08中小磁头；E09中大磁头；E10紫光EE1荧光；EE2无磁性；EE3强透光；EE4半张或残张；EE5连张或重张；EE6磁性异常；EE7斜张；EE8幅面10、金帆E01左计数管；E02右计数管；E03码盘传感器；E04进钞传感器；E05接钞传感器；E06左边磁头；E07中小磁头；E08右边磁头；E10紫光EE1荧光；EE2无磁性；EE3红外异常；EE4半张；EE5连张；EE6磁性异常；EE7斜张；EE8幅面11、越融403B--1下钞传感器；--2接钞传感器；--3左计数管；--4右计数管；--5码盘传感器；--6荧光E01磁性鉴伪；E02荧光鉴伪；E03/E04斜张或半张、残张12、康艺EH半张或残张；EC连张或重张；CE接钞传感器；EC斜张；dd 钞票尺寸不符；CF/CF1/CF2旧疑币E20放钞管；E21左计数管；E22右计数管；E23接钞管；E60码盘13、速必得WJD—2003Abb半张；Lbx重张；ccx多张；Z—bx疑币；dc堵钞；JAx红外；Jbx 荧光；JCx磁性14、商务宝E01右计数管；E02左计数管；E03码盘；E04进钞传感器；E09长磁头；E10光检EE1荧光；EE2磁性；EE4半张；EE6版本面额不符15、金通ER—1接钞；ERT左计数管；ER┙右计数管；ER三传动带断裂；ER-卡张/停机16、中科518/618/2088E01右计数；E02左计数；E03码盘；E04进钞；E05接钞；E06左小磁头；E07右小磁头；E08中小磁头；E09中大磁头；E10光检EE1紫光；EE2无磁性；EE4半张；EE5重张；EE6磁性异常；EE8幅面17、欧立ER0/ER1左或右计数；ER2接钞；ER3电机或光盘；ER4存储器损坏或接触不良18、亨力EA0左计数；EA1右计数；EA2下钞管；EA3码盘或电机；EA4中间磁传感器；EA5左侧传感器；EA6右侧传感器y荧光；C磁性；5数码；H红外；5--没磁性；5--两边磁性弱；C-1半张；C-2连张；C-3幅面不符19、银利DCJ—40JE01左计数；E02右计数；E03左重张；E04右重张；E05接钞；E06进钞；E07转速20、WJD—3ECE计数管积灰21、伟凡WF—206BE01右计数传感器积尘或故障；E02左计数传感器积尘或故障；E03码盘传感器积尘或故障；E04进钞传感器积尘或故障；E05接钞传感器积尘或故障EE1荧光报警；EE2没有磁性；EE4半张；EE5连张；EE6磁性异常；EE8幅面注：不要预置功能时，按“批量”键或“+1”键盘至关闭，使预置显示窗不显示，否则机器始终处在预置状态。

点钞机通病处理方法

点钞机通病处理方法1：鉴伪部分荧光灵敏度低1.光传感器有灰2，灵敏度没调好荧光检测真钞报警，1钞票洗过2，灵敏度高3，室内有强光照荧光检测假钞不报警1，不反射荧光的2，光传感器老化3，灵敏度低磁检真钞报警1，钞票上贴有纸片2，钞票飞钞或放钞方法不对3，磁性传感器表面有异物2: 捻钞部分、磁性检测假钞不报警1，周围有强磁场2，磁性传感器故障漏记张数1，捻钞胶轮和阻力片摩擦力不够2，送钞舌过前，3，捻钞胶轮齿磨损4.阻力橡皮磨损凹槽过深落钞不畅1，捻钞胶轮和阻力橡皮摩擦力太大2，出错标志出错部位排除方法左计数左计数传感器清除传感器灰尘右计数右计数传感器清除传感器灰尘防漏接钞传感器清除传感器灰尘或取走接钞台上纸币电机错转速传感器积灰、电机或传动带故障扫灰或更换左红外左红外传感器清除传感器灰尘右红外右红外传感器清除传感器灰尘纸质1 中光检可疑币嘟嘟嘟纸质2 左右光检可疑币嘟嘟嘟纸质3 左右磁信号可疑币嘟嘟嘟纸质4 安全线信号可疑币嘟嘟嘟纸质5 红外可疑币嘟嘟嘟残币残钞或下钞斜嘟嘟嘟券别错面值错误嘟嘟嘟◆点钞机常用传感器故障简易判别方法：点钞机中主要使用的传感器有如下三种：红外发射管、红外接收管、磁头(下计数红外管) 1）磁头故障判别(包括长磁头与小磁头)a. 拔下磁头接插件；b. 用三用表电阻2KΩ档测量磁头1 脚与3 脚，其阻值应为几百欧姆。

若开路或短路均无磁信号，会造成相应票面张张误报。

c. 用三用表测量磁头第二脚与磁头外壳应相连通且与机壳无短路现象，否则会造成磁信号干扰，相应票面误报会较高。

2）红外发射管(包括下计数红外管、防漏发射管、码盘发射管、启停发射部分)a. 拔下相应接插件；b. 将三用表置二极管档位，用红表笔接A 脚，黑表笔接K 脚，其管压降应为1.1V 左右，如短路或断路均为连线或传感器故障。

红黑表笔互换测量应为开路。

3）红外接收管(包括上计数红外管、防漏接收管、码盘接收管、启停接收部分)a. 关机拔下接插件；b. 将三用表置2MΩ档，用红表笔接C 脚，黑表笔接e 脚测量电阻值应为几百KΩ，如短路或断路均为连线或传感器故障。

点钞机常见故障排除大全

电源板损坏
更换电源板
开机大电机转，接钞轮/、转
信号线插子脱落
重新插好信号线插子
显示器缺笔
数码管坏
更换显示器
报警无声音
蜂鸣器损坏
更换蜂鸣器
保险丝烧毁
电源板损坏
更换电源板
大电机损坏
［更换大电机
电源变压器损坏
更换电源变压器
启动时其它正常显示器无显示
显示器连接线接触不好或显示器不行
重新插好或更换显示器连接线、更换显示器
更换紫光管
紫光传感器插头接触不良
重新插好插头
磁性误报
磁头彳口P习习
逆时针调节电位器
磁头插头接触不良
重新插好插头
磁头间隙太大
［调小间隙:
磁路放大器异常
更换主板
磁性漏报
槽轮上有杂物干扰
启动机器用毛刷清除杂物
磁头比较电压过低
［调图磁头比较电压
磁头损坏
更换磁头
主板与电源板的电源连线接触不良
重新插好插座
接收管电压偏差
调节相应电位器
计数少张
喂钞台磨擦力过松
顺时针调节喂钞台旋钮
计数对管白灰尘
用毛刷清除灰尘
不启动
启动光耦连接线脱落
重新插好启动光耦各段接插件
自动清冷对管插子接触不良或损坏
重新插好清零插子或更换对管
喂钞台调节过紧或纸币卡住
逆时针调松喂钞台或清除纸币
启动光耦损坏
更换启动光耦
电源板损坏
［更换电源板;
大电机转动慢震动
点钞机常见故障排除大全
来源：作者：
目前市场上点钞机品种繁多，大多产品比较成熟，除了个别小机型，低价
型的产品返修率较高外，其他产品都还比较稳定。但仍然会偶尔出现一些问题,

点钞机维修手册

点钞机维修手册A、机器修理着手点一、根据使用者提供的情况进行分析检测；二、若无根据、机身完好，开机查看时候运转或有自检代码;三、若开机正常，又无自检代码，即查看拉力后下钞有无误报或进入参数查看各参数是否合理。

B、机器故障检查、分析、及处理一、噪音故障轴承生锈、里面结构变形更换对转轮生锈、支架变形、轮里面变形、不居中更换、校正电机转轮电机里面润滑油干、受潮生锈更换轴承接地铜片铜片过长与轴承接触产生摩擦剪短铜片鸡爪捻钞轮与其接触产生摩擦校正捻钞轮叶轮与机体里面的线摩擦整理线码盘装偏与码盘光耦摩擦、或与线接触摩擦校正、整理线二、常见误报、原因及处理E-7 大磁头间隙不合理、对比电压不合理、校正、调压、磁头线接反、磁头受干扰、无磁条、排干扰、更换计数管电压不对、磁头不工作E-4 小磁头间隙不合理，电压不合理、校正、调压、不工作、受干扰排干扰、更换E-2 紫光灯不亮、硅光电池不工作更换E-3 大磁头不工作、大磁头控制、无磁条更换集成块不工作、硅光电池不工作E-9 下钞拉力不平衡调试C-2 清零管不工作、电压不对更换、调试C-3\4 计数管不工作，电压不对、接地更换、调试C-6 码盘不工作、大电机不启动检测这两处C、部件组成一、下钞台组成：面板、扁担、固定冒、支撑脚、下钞光耦、磁条、五指钢片、五指皮、钞台、调节螺丝等作用：下钞放置处1、下钞光耦：下钞启动（详见后面元器件说明）2、五指钢片：滑钞作用3、五指皮：在滑钞的同时阻钞，避免钞冲击，重叠4、调节螺丝：通过调节使钞台斜度变化及钞台与捻钞轮之间间隙变化，从而达到下钞拉力的调二、捻钞轮组成：轴、轮心、齿轮等作用：捻钞提供拉力1、轴：动力传送2、轮心与齿轮：与下钞台配合产生下钞拉力故障及处理:其合成在一起，在运行过程中跳动，致使拉力不平衡，可通过刮去其配合面毛刺使轮跳动减小，或校正轮心使其减小跳动；因其是易损品，时间长久容易老化增强跳动可根据前面的方法进行调试，若不行则更换三、灯架组成：计数发射管、紫光灯、架子等作用：灯的固定1、计数发射管：记钞数（详见后面元器件说明）2、紫光灯：鉴别纸币有无水印（详见后面元器件说明）四、落钞台组成：计数接受管、磁头、磁架、对转轮、接钞架等作用：钞的检验1、计数接收管：钞的计数（详见后面元器件说明）2、磁头：钞的磁性检验（详见后面元器件说明）3、对转轮：与平轮紧合将钞输出其常见故障及处理轴身生锈，将绣刮去，若转动时无噪音，则不必更换；轮架变形则需更换。

2016新编点钞机常见故障现象与解决办法-1

点钞机常见故障现象与解决办法目录一、计数不准 (2)二、显示屏不亮 (2)三、电机故障 (3)四、不计数 (3)五、下钞走偏 (4)六、金额累加错误 (4)七、面额显示错误 (5)八、紫光灯不亮 (5)九、显示乱码 (5)十、误报 (5)十一、小电机不转 (7)十二、漏报 (8)十三、白纸都不报警 (8)十四、开机后显示屏的灯全亮，死机 (9)十五、进钞感应迟钝 (9)十六、开机不自检 (9)十七、不复位、不清零 (9)十八、电机反转 (9)十九、电机颤抖 (9)二十、噪音大 (10)二十一、显示不全 (10)二十二、卡钞/堵钞/飞钞 (10)二十三、开机长鸣 (10)二十五、下钞不顺畅 (10)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100张，而显示的只的40张、70张或者85张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100张，计数显示只有98张、99张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

齐心点钞机的常见问题说明及解决方法

齐心点钞机的常见问题说明第一节、点钞机故障代码：WJD-1000/2000/3000/3600机型1、开机故障代码：CE1：光线过强（避开强光）；调低光检传感器灵敏度（0.04—0.4V之间，电压高灵敏度低）硅光电池损坏；CE2：码盘光耦积尘或者损坏；大电机没有运转；CE3：左计数对管积尘或损坏；左计数对管上下没有对准，松脱；CE4：右计数对管积尘或损坏；右计数对管上下没有对准，松脱；CE5：强光干扰；启动光耦短路；CE6：中间大磁头积尘或损坏；CE7：中间小磁头积尘或损坏；（部分机型没有中间小磁头）CE8：清零对管积尘或损坏；CE9：左边磁头积尘或损坏；CE0：右边磁头积尘或损坏；CEA：按键开关短路。

2、报警故障代码：EE1：荧光报警EE2：无磁性EE3：残币EE4：半张EE5：连涨（捻钞力度小，顺时针调节垂直调节螺丝）；EE6：大磁头磁性异常EE7：斜张（捻钞力度大，逆时针调节垂直调节螺丝）；EE8：宽度检测异常EEC：边磁磁性异常（下钞台不正；边磁头间隙未调节好；边磁头放大电路异常；边磁头不良；）EEA：虚拟磁性异常（中大磁头间隙未调节好；比较电压异常）WJD-3200/4000/X51、开机故障代码：E10：荧光报警（强光干扰）E20：启动光耦不良；E21：左计数对管不良；E22：右计数对管不良；E23：清零对管不良；E30：中间大磁头不良（7824稳压管不良）；E31：左边磁头积尘或者损坏；E32：右边磁头积尘或者损坏；E60：码盘光耦积尘或者损坏；E70：内存出错，需恢复出厂设置（方法：长按累加键开机，再按复位键，即可恢复）2、报警故障代码：EH：半张或残张EC：连张或重张（捻钞力度小，顺时针调节垂直调节螺丝）；ES：斜张（捻钞力度大，逆时针调节垂直调节螺丝）；dd：宽度检测异常St：接钞台上有纸币CF CF2 CF4：中大磁磁性异常（大磁头坏；大磁头电路板不良；插接件松脱；大磁头间隙未调节好）；CF3：中大磁头间隙未调节好；软件调节（按批量键到10，再按累加键加到15，按功能键进入菜单，连续按功能键转换到CF3，出厂参数为5，按累加键增加参数使灵敏度降低，视机器误报的情况增加参数值，按清除键可减少参数灵敏度增高）CF5：边磁头磁性异常；边磁板放大电路异常边磁头间隙未调节好；CF6：中磁板不良；中磁头比较电压异常；软件调节；注：除以上原因所造成的故障外，其它问题请与当地分公司和授权维修点联系。

点钞机常见故障现象与解决办法

点钞机常见故障现象与解决办法一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100张，而显示的只的40张、70张或者85张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100张，计数显示只有98张、99张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

而根据经验，出现计数不准的故障现象，最常用的解决办法是通过调整调节螺丝，增大拉力；出现下钞不顺畅的故障现象，最常用的解决办法则是通过调整滑钞舌的位置。

点钞机常见故障及解决方法

点钞机组成：下钞、传感器、接钞、传动、机架、电子电路常见故障分析1、误报：（1）码盘积灰/码盘传感器损坏。

（2）斜钞：下钞左右力度不平衡。

（3）磁头间隙、磁头损坏。

（4）钢轮间隙。

（5）7905损坏，张张报2、大电机不转：（1）水泥电阻有问题。

（2）大电机损坏。

（3）电机传动带断或脱落。

（4）启动电容损坏，遮住启动光耦（下钞传感器），用力带动电机轮，若电机工作，则为启动电容坏，更换。

（5）控制电路故障，使用排除法，一级一级检测，BT136损坏可能行大。

（6）大电机损坏或老化无力，更换大电机3、任何钞都不报警：（1）普通机中小磁头损坏。

（2）计数管损坏4、不显示张数：计数管有问题5、计数不准：（1）轮与阻力橡皮之间的摩擦力不够，调整或更换接钞轮或阻力橡皮。

（2）下钞轮或阻力橡皮严重磨损，更换。

（3）五指钢片位置过前，后移。

6、多计数：（1）计数管积尘或没对准。

（2）计数管穿透过强，调低发射功率。

（3）斜钞7、开机后不能停机：（1）启动光耦有异物或灰尘遮挡。

（2）电路有故障，启动光耦无问题的情况下，控制电路中的双向硅BT136坏的机会多，更换。

（3）强光照射启动光耦，避免强光直接照到启动光耦（4）BT之间的过压保护电容104损坏8、开机没电：（1）保险丝断，更换。

（2）电源插座接触不良，连线松断。

（3）变压器没工作，检查是否烧坏，测量输出端。

（4）7805稳压器不工作，测量7805输入端与输出端是否正常，测CPU上有+5V 为正常。

（5）晶振损坏或虚焊，CPU工作电压正常则为晶振虚焊或损坏，重焊或跟换9、报警无响声：更换轰鸣器(小喇叭)10、接钞轮不转：（1）882、2500、502芯片损坏（2）小电机损坏或老化，更换。

（3）传动带断，更换O型圈11、开机死机，长鸣：（1）晶振，虚焊或损坏。

（2）芯片，接触不良或损坏12、过钞声音很大：检查钢轮是否有污垢、大电机、小电机，下钞轮松紧度13、QL—2008（普通机）不抓假：受干扰，拔掉中小磁头线14、开机烧保险丝：（1）变压器烧坏。

点钞机的一般维保

点钞机的一般维保、及故障
下面是维保工程中的常见故障：
1.开机报红外异常
查看红外管是否有纸屑等异物遮挡住；点钞机各部件是否就位。

2．点钞机在点钞过程中，会出现误报现象
为了减少点钞时机器误报麻烦。

可调整机器的部分参数以及机器的结构；A 类点钞机机器结构调节：如，磁头间隙、红外位置、钞板等；参数调节：如，红外参数、码盘参数、反射参数、图像参数等等。

3. 荧光异常
查看机器中是否有积灰，有就清理荧光盒灰尘；清理后还是误报更换荧光盒。

4. 卡钞
查看是否有异物在捻钞轮下面卡住,如，硬币、橡皮筋、回形针等。

关机状态，用手转动压钞轮（槽轮或捻钞轮）走张八成新以上的纸币或练功卷，看有没有卡钞现象。

下面图片是维保过程中常查阅的资料：。

点钞机故障处理方法

怎样处理点钞机故障一般故障排除方法故障现象排除方法紫光误报：（原因分析：灵敏度太高避开强光源）逆时针适当调节电位器紫光漏报：（原因分析：灵敏度太低清除灰尘）顺时针适当调节电位器紫光管损坏：更换紫光管紫光传感器插头接触不良：重新插好插头磁性误报：（原因分析：磁头信号弱）逆时针调节电位器磁头插头接触不良：重新插好插头磁头间隙太大：调小间隙宽度异常：（各种币全部误报时）清除码盘及光耦灰尘，查看光耦是否脱落运转时调节码盘电位器使第脚电压为更换码盘光耦磁路放大器异常：更换主板磁性漏报：（原因分析：槽轮上有杂物干扰）启动机器用毛刷清除杂物磁头比较电压过低：调高磁头比较电压磁头损坏：更换磁头磁头间隙太小：调整间隙磁路放大器异常：更换主板主板与电源板的电源连线接触不良：重新插好插子不计数计数对管有灰尘或移位：清除灰尘对准光轴接收管电压偏差：调节相应电位器计数少张：（原因分析：喂钞台磨擦力过松）顺时针调节喂钞台旋钮计数对管有灰尘：用毛刷清除灰尘不启动：（原因：启动光耦连接线脱落）重新插好启动光耦各段接插件自动清零对管插子接触不良或损坏：重新插好清零插子或更换对管喂钞台调节过紧或纸币卡住：逆时针调松喂钞台或清除纸币启动光耦损坏：更换启动光耦电源板损坏：更换电源板大电机转动慢或震动：（原因：电源板损坏）更换电源板开机大电机转，接钞轮不转：（原因：信号线插子脱落）重新插好信号线插子开机蜂鸣器一直叫或显示乱码：（原因：单片机损坏或晶振损坏）更换单片机或晶振显示器缺笔：（原因：数码管坏）更换显示器报警无声音：（原因：蜂鸣器损坏）更换蜂鸣器开机全无：（原因：保险丝烧毁电源板损坏）更换电源板大电机损坏：更换大电机电源变压器损坏：更换电源变压器启动时其它正常显示器无显示：（原因分析：显示器连接线接触不好或显示器不行）重新插好或更换显示器连接线、更换显示器开机自检显示代码代码故障部位光检左计数右计数进钞光耦磁头接钞光耦数据读取，（同时按下功能与复位键开机）光检机无此功能项目磁性宽度/ mm数据> -如不符合上表数据即会停机报警，（注：以上数据为十六进制显示）参数显示位置：计数显示窗预置显示窗磁性宽度各电位器电压围表：名称磁头左右计数码盘紫光电位器电压V V适当效果磁检无漏无误计数准确IC2 第1 脚电压为光检无漏无误注：磁头与槽轮间隙为-0.4 mm。

点钞机维修资料之故障问题分析和处理

处理：（1）重焊大磁头信号输出线；
（2）更换接线端子；
（3）更换大磁头
6、开机时报CE7
原因：（1）小磁头信号输出线虚焊或开路；
（2）接线端子氧化接触不良；
（3）小磁头损坏；
处理：（1）重焊小磁头信号输出线；
（2）更换接线端子；
（3）更换小磁头；
7、开机时报CE8
原因：（1）接钞传感器积尘，异物挡住或损坏；
点钞机维修资料之故障问题分析和处理
各种型号机器故障分析与处理方法；
A、自检类
1、开机时报CE1
原因：（1）荧光放大电路调节不当，（电压测试点LM324第十四脚）；
（2）电路板受潮或短路；
（3）硅光电池损坏；
处理：（1）逆时针调电位器W1，测试点电压降低到所需值（0.3—0.5V）；
（2）用电吹风吹干或更换主板；
（2）接钞传感器发射，接收安装位置偏移；
（3）传感器连接线端虚焊或接触不良；
处理：（1）清扫灰尘，异物或更换传感器；
（2）整齐发射，接收安装位置；
（3）重焊或更换连接端子
B、误漏检类
1、真币报EE1
原因：（1）荧光放大电路调节不当；
（2）电路板受潮或短路；
（3）硅光电池损坏；
（4）人民币受污或经漂自水洗涤；
3、开机时报CE3或CE4
原因：（1）计数管积尘或损坏；
（2）引线插子松脱；
（3）计数发射接收管移位；
处理：（1）清扫灰尘，用万用表测计数发射端子1脚和3脚电压均为1.10~1.12V不符则为发射管损坏，测计数接收端子2脚和4脚电压均为0.15~0.20V不符则为接收管损坏；
（2）重焊引线或更换插子；
（2）调节磁头固定螺钉，使钞票与磁头接触良好，但勿碰凹槽轮，（0.2—0.3mm、约两张新币厚度）

点钞机常见的故障及解决方法

点钞机常见的故障及解决方法目录一、计数不准 (2)二、显示屏不亮 (3)三、电机故障 (3)四、不计数 (4)五、下钞走偏 (4)六、金额累加错误 (5)七、面额显示错误 (5)八、紫光灯不亮 (5)九、显示乱码 (5)十、误报 (6)十一、小电机不转 (7)十二、漏报 (8)十三、白纸都不报警 (8)十四、开机后显示屏的灯全亮，死机 (9)十五、进钞感应迟钝 (9)十六、开机不自检 (9)十七、不复位、不清零 (9)十八、电机反转 (9)十九、电机颤抖 (9)二十、噪音大 (10)二十一、显示不全 (10)二十二、卡钞/堵钞/飞钞 (10)二十三、开机长鸣 (10)二十五、下钞不顺畅 (10)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100 张，而显示的只的40张、70 张或者85 张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100 张，计数显示只有98 张、99 张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V 左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

点钞机常见的故障及解决方法

点钞机常见的故障及解决方法目录一、计数不准 (2)二、显示屏不亮 (3)三、电机故障 (3)四、不计数 (4)五、下钞走偏 (4)六、金额累加错误 (5)七、面额显示错误 (5)八、紫光灯不亮 (5)九、显示乱码 (5)十、误报 (6)十一、小电机不转 (7)十二、漏报 (8)十三、白纸都不报警 (8)十四、开机后显示屏的灯全亮，死机 (9)十五、进钞感应迟钝 (9)十六、开机不自检 (9)十七、不复位、不清零 (9)十八、电机反转 (9)十九、电机颤抖 (9)二十、噪音大 (10)二十一、显示不全 (10)二十二、卡钞/堵钞/飞钞 (10)二十三、开机长鸣 (10)二十五、下钞不顺畅 (10)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100张，而显示的只的40张、70张或者85张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100张，计数显示只有98张、99张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

齐心碎纸机、装订机常见问题以及解决方法说明

碎纸机的故障检修
注：除以上原因所造成的故障外，其它问题请与当地分公司和授权维修点联系。

装订机使用注意事项
一、安装手柄：
把随箱配制的手柄套入装订机右侧方轴位置上（注意：手柄的工作角度），用手柄螺钉拧紧。

二、用纸量：
必须根据各机型说明书规定纸量来决定，不能过量。

否则可能会导致以下不良情况：
1 手柄压不下，穿纸障碍，无法穿透。

2 边距不均衡，容易发生纸边卷角。

3 造成方轴扭曲或折断，导致装订机使用寿命缩短。

三、纸张边距的调整
1 根据拉圈直径大小决定边距尺寸。

2 拨动调边滑块调节刻度来调节边距。

3 拉圈直径大，纸张边距调大；拉圈直径小，纸张边距调小。

四、打孔操作方法：
1 将纸张整理整齐，紧靠定位导纸块，将纸张平行送入机器内，顶到位为止。

2 左手压住纸张，右手握住手柄，往下压至刀片穿透纸张，再将手柄提起来。

3 双手平稳将打好的纸张拿出，如出现挂纸现象，重复将手柄压下，再往上提到位就可将纸张拿出来。

五、胶圈装订方法：
根据纸张数量，选择大小不同规格的胶圈，将手柄慢慢地往上推至胶圈齿打开，然后将纸
张孔插入胶圈齿内，将手柄慢慢往回拉，让拉圈齿全部插进纸张孔后，将手柄回拉到位，收紧胶圈口，装订本就装好了。

点钞机常见故障现象知识讲解

点钞机常见故障现象点钞机常见故障目录一、计数不准 (3)二、显示屏不亮 (4)三、电机故障 (4)四、不计数 (5)五、下钞走偏 (6)六、金额累加错误 (6)七、面额显示错误 (7)八、紫光灯不亮 (7)九、显示乱码 (7)十、误报 (8)十一、小电机不转 (9)十二、漏报 (10)十三、白纸都不报警 (11)十四、开机后显示屏的灯全亮，死机 (11)十五、进钞感应迟钝 (12)十六、开机不自检 (12)十七、不复位、不清零 (12)十八、电机反转 (12)十九、电机颤抖 (12)二十、噪音大 (12)二十一、显示不全 (13)二十二、卡钞/堵钞/飞钞 (13)二十三、开机长鸣 (13)二十五、下钞不顺畅 (13)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100张，而显示的只的40张、70张或者85张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100张，计数显示只有98张、99张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

【免费下载】点钞机维修手册

导通电路或更换灯
3、电压不正确：短路、虚焊或控制集成块坏导通电路、更换控制集成块注意：其不正常工作时常报自检代码 E-2
四、清零管
组成：发射管与接收管（白发黑接）
作用：复位和清零
电压：发射管：0.10V-0.10V 左右
常见故障及处理：
1、管坏：更换
2、电压不正确：接地、短路、正负极接反、管对偏检出修理、调试、校正
5.00V 左右（智能）
常见故障及处理：
1、紫光灯不亮及其电压不对：灯坏、短路
2、硅光电池不工作、灵敏度低：里面开路、滤光片进水积灰更换
