LED点阵显示屏实验报告

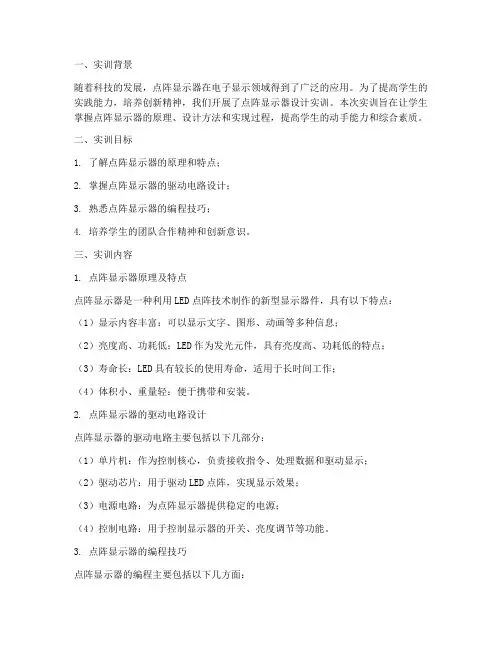

点阵显示器设计实训报告
一、实训背景随着科技的发展，点阵显示器在电子显示领域得到了广泛的应用。
为了提高学生的实践能力，培养创新精神，我们开展了点阵显示器设计实训。
本次实训旨在让学生掌握点阵显示器的原理、设计方法和实现过程，提高学生的动手能力和综合素质。
二、实训目标1. 了解点阵显示器的原理和特点；2. 掌握点阵显示器的驱动电路设计；3. 熟悉点阵显示器的编程技巧；4. 培养学生的团队合作精神和创新意识。
三、实训内容1. 点阵显示器原理及特点点阵显示器是一种利用LED点阵技术制作的新型显示器件，具有以下特点：（1）显示内容丰富：可以显示文字、图形、动画等多种信息；（2）亮度高、功耗低：LED作为发光元件，具有亮度高、功耗低的特点；（3）寿命长：LED具有较长的使用寿命，适用于长时间工作；（4）体积小、重量轻：便于携带和安装。
2. 点阵显示器的驱动电路设计点阵显示器的驱动电路主要包括以下几部分：（1）单片机：作为控制核心，负责接收指令、处理数据和驱动显示；（2）驱动芯片：用于驱动LED点阵，实现显示效果；（3）电源电路：为点阵显示器提供稳定的电源；（4）控制电路：用于控制显示器的开关、亮度调节等功能。
3. 点阵显示器的编程技巧点阵显示器的编程主要包括以下几方面：（1）初始化：设置单片机的工作状态，初始化相关参数；（2）显示字符：通过编程控制LED点阵显示特定的字符；（3）显示图形：通过编程控制LED点阵显示特定的图形；（4）动画效果：通过编程实现LED点阵的动态效果。
四、实训过程1. 硬件设计（1）选择合适的单片机：本次实训选择AT89C51单片机作为控制核心；（2）设计驱动电路：根据AT89C51单片机的引脚，设计驱动电路，包括驱动芯片、电源电路和控制电路；（3）搭建电路：按照设计好的电路图，焊接电路板，连接各元器件。
2. 软件设计（1）编写程序：使用C语言编写点阵显示器的控制程序，实现显示字符、图形和动画效果；（2）仿真调试：使用Proteus软件对程序进行仿真，检查程序的正确性；（3）烧录程序：将程序烧录到单片机中，进行实际测试。
点阵LED显示设计实验报告
点阵LED显示设计实验报告
姓名：刘根生1153530 贺晨曦
一：实验目的
1：了解实验器材以及学会连接实验电路和操作相关软件。
2：了解LED点阵显示的基本原理与方法。
3：掌握用CPU控制扫描的方式实现点阵LED显示器的字符，图形的显示。
4：掌握用单片机进行显式系统开发的方法。
5：掌握点阵汉字库的编码和从标准字库中提取汉字编码的方法。
二：实验内容与原理
三：实验结果
1：通过对取模字体的设置，确定点阵的大小为16*16；
2：通过对取模方式的设置，确定取点方式以及字节排序问题，使得汉字可以在显示屏上正常显示和阅读；
3：在软件的程序设计中，可以通过输出格式选出两种方式，可以为汇编格式或者C语言格式;
4:最终结果是在16*16点阵上显示我所在的学院，专业以及姓名，并且一一按顺序排布，字的长度覆盖16*16点阵，为“数学系统计专业刘根生贺晨曦”
四：实验体会
虽然本设计只使用16*16LED点阵，电路简单，但是已经包含了LED显示屏电路的基本原理和基本程序。
在设计过程中应该使
图形文字稳定，清晰无串扰。
图形或文字显示有静止或移入移出等显示方式，本系统具有硬件少，结构简单，容易操作，性能稳定可靠，成本低等特点，故具有非常大的科技以商业价值。
《嵌入式接口技术》实验报告4-LED点阵显示
六、教师评语
签名:
日期:
日期：
成绩
PINSEL0=0x00000000;
IO0DIR=0x3f;
while(1)
{
screen();
}
return 0;
}
效果图:
五、分析与讨论
这个实验和实验二数码管的实验差不多,只是把接受数据的一段换成了led点阵,所以难度不是很大,复一下实验二就能够做出来。
这个实验和实验二数码管的实验差不多,只是把接受数据的一段换成了led点阵,所以难度不是很大,复习一下实验二就能够做出来。
Senddata_Row(ROW[j+1]);
Senddata_Line(LINE[j+1]);
Delay(50);
Senddata_Row(0xff);
Senddata_Line(0x00);
j=j+2;
Delay(1000);
}
}
int main (void)
{// add user source code
#define DS2 0x08
#define SH_CP1 0x02
#define ST_CP1 0x04
#define SH_CP2 0x10
#define ST_CP2 0x20
uint32 const ROW[]={0xc3,0xdb,0x87,0xb7,0x0f,0x6f,0x87,0xb7,0xc3,0xdb,0xe1,0xed,0xf0,0xf6,0xe1,0xed};
else
IO0SET=DS1;

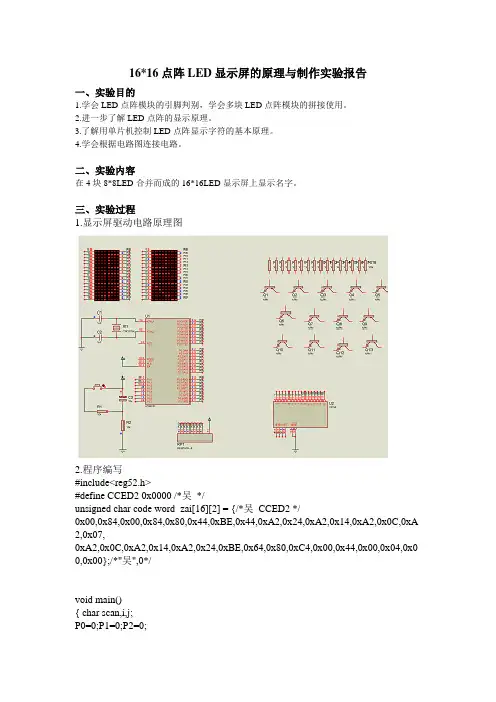

1616点阵LED显示屏的原理与制作实验报告
16*16点阵LED显示屏的原理与制作实验报告一、实验目的1.学会LED点阵模块的引脚判别，学会多块LED点阵模块的拼接使用。
2.进一步了解LED点阵的显示原理。
3.了解用单片机控制LED点阵显示字符的基本原理。
4.学会根据电路图连接电路。
二、实验内容在4块8*8LED合并而成的16*16LED显示屏上显示名字。
三、实验过程1.显示屏驱动电路原理图2.程序编写#include<reg52.h>#define CCED2 0x0000 /*吴*/unsigned char code word_zai[16][2] = {/*吴CCED2 */0x00,0x84,0x00,0x84,0x80,0x44,0xBE,0x44,0xA2,0x24,0xA2,0x14,0xA2,0x0C,0xA 2,0x07,0xA2,0x0C,0xA2,0x14,0xA2,0x24,0xBE,0x64,0x80,0xC4,0x00,0x44,0x00,0x04,0x0 0,0x00};/*"吴",0*/void main(){ char scan,i,j;P0=0;P1=0;P2=0;while(1){ scan=0;for(i=0;i<16;i++){ P1=scan;for(j=0;j<50;j++) //显示五十次{ P2=word_zai[i][0] ;P0=word_zai[i][1] ;}P0=0;P2=0;scan++;}}}四、实验总结在本次的实验里，我感觉本次实验的任务对我的挑战蛮大，因为在实验中要编写一个C语言有点麻烦，需要算的数据比较多，一不小心的话可能就会导致最后的实验结果出现问题，所以要非常的仔细才行。
LED点阵实验报告

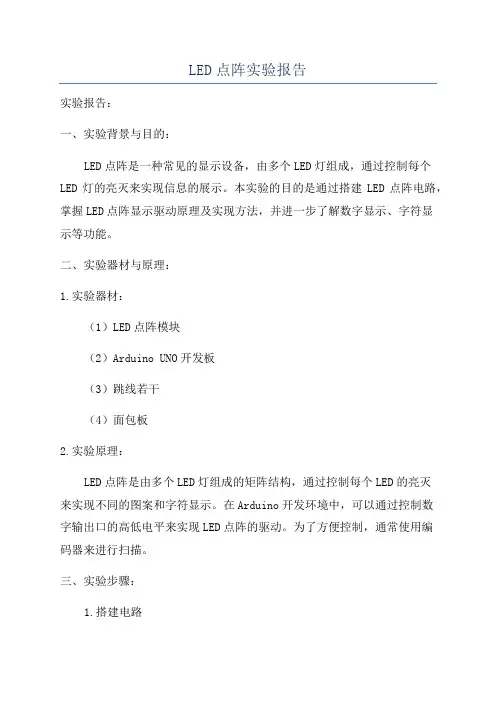

LED点阵实验报告实验报告：一、实验背景与目的：LED点阵是一种常见的显示设备，由多个LED灯组成，通过控制每个LED灯的亮灭来实现信息的展示。
本实验的目的是通过搭建LED点阵电路，掌握LED点阵显示驱动原理及实现方法，并进一步了解数字显示、字符显示等功能。
二、实验器材与原理：1.实验器材：（1）LED点阵模块（2）Arduino UNO开发板（3）跳线若干（4）面包板2.实验原理：LED点阵是由多个LED灯组成的矩阵结构，通过控制每个LED的亮灭来实现不同的图案和字符显示。
在Arduino开发环境中，可以通过控制数字输出口的高低电平来实现LED点阵的驱动。
为了方便控制，通常使用编码器来进行扫描。
三、实验步骤：1.搭建电路首先，在面包板上搭建Arduino开发板和LED点阵模块的连接线路。
将LED点阵的正极接到5V电源上，将负极接到Arduino开发板的GND上。
然后，将LED点阵的A、B、C等引脚分别连接到Arduino开发板的数字输出管脚上。
2.编写驱动程序在Arduino开发环境中，编写一个简单的程序来实现数字1在LED点阵上的显示。
3.上传程序将编写好的程序上传到Arduino开发板上。
四、实验结果及分析：通过实验，我们成功实现了数字1的显示。
在LED点阵上，部分LED灯亮起，显示出数字1的形状。
五、实验总结与心得体会：通过本次实验，我对LED点阵的原理和使用方法有了更深入的了解。
LED点阵作为一种常见的显示设备，可以广泛应用于各种信息展示的场合。
掌握了LED点阵的驱动方法，我们可以进一步实现数字、字符、图案等更复杂的显示功能。
六、实验存在的问题与改进方向：本次实验中，我们只实现了数字1的显示，未能涉及更多的显示内容。
下一步的改进方向可以是通过编写更复杂的程序，实现更多种类的数字和字符的显示，并且尝试实现图案显示。
此外，还可以了解更多关于LED点阵的驱动原理，尝试使用更多的编码方式和控制方法来驱动LED点阵。
LED点阵实验报告.doc
LED点阵实验报告.doc
一、实验原理
LED点阵是一种由LED灯组成的自发光点阵，将多个灯组合排列在一起，可以显示多
种字符、数字、图形等。
每个LED灯有两个引脚，一个接正极，一个接负极，灯的亮度和
颜色与流过它的电流有关。
因此，通过控制不同位置的电流大小，就可以实现点阵任意数
字或字符的显示。
二、实验器材
1、STM32F103C8T6单片机板
2、2个16pin DIP 74HC595N移位寄存器
3、1个常规电子元件组
4、300x3mm LED 点阵共阴（10x10）
三、实验过程
2. 然后按下当前电路连接 LED 点阵、74HC595 移位寄存器和 STM32 单片机板的方
法进行连接。
3. 编写程序，把字符的二进制代码转换成数字，然后发送到移位寄存器，以控制
LED 点阵显示字符。
4. 烧录程序到 STM32 单片机板上。
5. 连接电源以运行程序，控制LED点阵实现数字或字符的显示。
四、实验结果
LED 点阵成功实现了数字、大写和小写字母的显示。
在实验过程中，遇到了一些问题，例如通过微调电压来控制LED亮度的问题，以及在程序中输入字符的编码的问题。
但是，
通过多次尝试和修改，最终成功地解决了这些问题，得到了令人满意的结果。
LED点阵实验不仅可以增强学生对电子元件的了解，同时也可以提高学生的编程能力，使学生更好地理解并掌握单片机的相关知识。
在实验过程中，建议多做实验练习，不断探
索和尝试，更好地理解和掌握相关知识。
led点阵显示实验心得总结
led点阵显示实验心得总结LED点阵显示是一项重要的电子技术，近年来在广泛的应用中越来越受到重视。
本文是关于实验后的心得总结，主要介绍LED点阵显示的原理、应用及以及实践的经验、注意事项和出现的问题。
LED点阵显示的工作原理是：通过利用LED的特性，将LED端口供电，利用电路控制LED的亮度，当亮度发生变化时，放大器就可以把变化显示出来。
LED点阵显示有一定的构成，它以一定数量的LED 组成点阵，再经过控制芯片处理，就能够实现各种形式的显示功能。
LED点阵显示主要用于显示温度、时间、湿度等物理量，不仅能够准确显示，而且可以实现多种图形和动画的显示，可以满足各种需求，并且LED点阵显示具有平衡亮度、低耗能、高可靠性和抗辐射能力等优点，可承受强光照射，适应高湿度、低温环境，因此，LED点阵显示在工业、家庭电子产品中得到了广泛的应用。
在实际实验中，我们首先要完成电路接线，把有关的部件按正确的顺序连接起来，包括点阵模块、主控芯片、按钮、放大器等。
其次要写出程序，主要包括读取芯片的PIN端口、设置定时器中断、使用按钮输入控制到底显示几个小时、几分钟、几秒，以及函数的调用等。
最后，要考虑到芯片的应用环境，包括温度、湿度变化等，要加以必要的保护，以保证芯片的正常使用。
在实验过程中，我们也遇到了一些问题。
首先，由于接线不当，导致功能异常，例如，由于中断引脚与正常使用的引脚接线错误，导致中断失效；其次，由于编程格式不正确，导致系统出现故障，例如，控制芯片中断函数没有正确的声明；再者，由于使用的实际芯片产品种类不同，会导致程序中出现一些不可预知的问题，例如，有的芯片是具有P支路的，有的芯片没有，程序中要做出相应的调整。
从实验中，我们可以总结出以下几点：首先，要做好正确的电路接线，并且考虑到电路的安全性，确保电路的正常运行；其次，在编写程序时，要注意程序的正确性，以及芯片的使用环境；最后，要注意电路设计，要考虑到电流和电压的变化，以及电源的差分等，以保证电路的稳定性。
LED点阵显示设计实习报告
LED点阵显示设计实习报告
本次实习我参与了一款基于STM32F103芯片的LED点阵显示设计。
在实习期间，我主要负责了硬件部分的电路设计和PCB绘制。
首先，我使用Altium Designer软件绘制了LED点阵显示电路原理图。
根据客户的需求，我们选择了8x8的LED点阵，使用常亮驱动方式，即直接将电压施加在LED上以实现点亮。
我们还加入了一个4位数码管用于显示时间。
接下来，我进行了电路设计。
为了保证LED点阵的工作稳定性，我采用了6枚74HC595串行移位寄存器进行驱动，每个寄存器控制8个LED灯。
4位数码管的驱动则使用了数码管驱动器芯片TM1637。
同时，为了保护电路，我在电源输入端加入了熔断器以及TVS二极管进行过压保护。
最后，我还加入了RESET开关和BOOT模式引脚，方便调试和程序烧录。
完成PCB绘制后，我将电路布线优化，使其布线更为紧凑，并加入了PCB设计需要的丝印、焊盘和钻孔等要素。
最终，我成功完成了LED点阵显示电路的设计和PCB绘制工作。
在实习期间，我深刻理解了硬件设计的重要性，学会了使用Altium Designer进行原理图和PCB绘制，并掌握了常用的电路保护和优化方法。
通过与同事紧密合作，我不仅熟悉了工作流程，更是提高了自己的团队协作和沟通能力。
通过这次实习，我对硬件设计的重要性和团队合作的必要性有了更加深刻的理解。
我相信这次实习经历不仅会对我未来的职业发展产生积极的影响，也会成为我宝贵的人生经验。
点阵实验报告 LED点阵字符驱动显示实验报告_图文
点阵实验报告 LED点阵字符驱动显示实验报告_图文LED点阵字符驱动显示实验郑家贵110800533陈鹤110800524一实验目的1、掌握用CPU控制扫描的方法实现点阵LED显示器的字符、图形的显示。
2、掌握用单片机进行显示系统开发的方法。
3、了解大容量显示器点阵图形显示驱动扩展的一般方法。
二实验仪器单片机最小系统，电源模块，8*8点阵LED显示器四块，AT89C51单片机，74HC154N两片，HD74LSO4P一片，100?排阻等。
三设计思想用单片机的P1.0-P1.4和P2.0-P2.7共13个输出口来传递数据码，其中P1.0-P1.3分别接4线-16线译码器的四个数据输入端（A、B、C、D），P1.4作为片选输出信号，当P1.4为高电平时，U2工作，U3不工作；当P1.4为低电平输出，U2不工作，U3工作。
信号经过74HC154N译码后输出，再接至4片点阵LED的行信号输入端，而列信号由单片机的P2口直接控制。
1、系统框图：图1：16X16点阵硬件电路图2、单片机最小系统：上图是51单片机的最小系统。
将程序烧写进单片机后，便可以实现对硬件系统的控制。
3、LED点阵显示屏：上图即显示屏，是由4块8*8LED点阵级联，成为16*16 LED 点阵。
由单片机控制，按照程序中的控制命令和字模数据表输出相应汉字，同时按一定速率流动，显示多个汉字。
4、74HC154N工作原理：74HC154N为4线—16线译码器，可以实现地址的扩展。
引脚说明：1-11，3-17 ：输出端（outputs）12：Gnd电源地（ground）18-19：使能输入端、低电平有效(enable inputs)20-23地址输入端(address inputs)24：VCC电源正(positive supply voltage)四设计的电路样品的照片如图下图所示五实验结论及心得：通过和同伴的一致努力，最终完成了整个电路的设计。
点阵显示实验报告
一、实验目的1. 了解点阵LED显示的基本原理与功能。
2. 掌握单片机与点阵LED显示模块的接口方法。
3. 学会编写控制点阵LED显示的软件程序。
4. 通过实验加深对数字电路、单片机应用等知识的理解。
二、实验器材1. 单片机开发板（如STC89C52）2. 16x16点阵LED模块3. 跳线4. 电阻5. 电源6. 逻辑分析仪（可选）7. 编译器及仿真软件（如Keil、Proteus等）三、实验原理点阵LED显示模块由多个LED灯组成，通过控制每个LED灯的亮灭，可以显示字符、图案等信息。
16x16点阵LED模块由16行16列的LED灯组成，共有256个LED灯。
在点阵LED显示中，通常使用单片机来控制。
单片机通过向点阵LED模块发送控制信号，实现对LED灯的亮灭控制。
控制信号包括行选信号、列选信号和段选信号。
1. 行选信号：用于选择要显示的行。
2. 列选信号：用于选择要显示的列。
3. 段选信号：用于控制LED灯的亮灭。
四、实验步骤1. 搭建电路将单片机开发板与16x16点阵LED模块连接，具体连接方式如下：- 将单片机的IO口与点阵LED模块的行选信号、列选信号和段选信号连接。
- 将点阵LED模块的正极连接到电源正极，负极连接到电源负极。
- 添加适当的限流电阻，防止LED灯过载。
2. 编写程序使用Keil等编译器编写控制点阵LED显示的软件程序。
程序主要分为以下几个部分：- 初始化IO口：将单片机的IO口设置为输出模式。
- 定义延时函数：用于控制显示速度。
- 显示函数：用于控制LED灯的亮灭，实现显示字符、图案等功能。
3. 编译程序使用编译器将编写的程序编译成目标文件。
4. 仿真或下载程序使用Proteus等仿真软件对程序进行仿真，或使用编程器将程序下载到单片机开发板上。
5. 测试通过观察点阵LED显示模块的显示效果，验证程序的正确性。
五、实验结果与分析1. 静态显示通过编写程序，可以控制点阵LED显示模块显示静态字符、图案等信息。
点阵led设计实验实验报告
点阵led设计实验实验报告一、实验目的本实验旨在通过设计和搭建一个点阵LED 系统，掌握点阵LED 的基本工作原理和电路设计方法，并了解如何通过编程控制点阵LED 实现各种图案显示。
二、实验材料和器件实验所用材料和器件包括：- 点阵LED 模块：用于显示图案和文字。
- Arduino 控制板：用于控制点阵LED 模块。
- 杜邦线：用于连接点阵LED 模块和Arduino 控制板。
三、实验步骤1. 硬件搭建首先，将点阵LED 模块连接到Arduino 控制板上。
具体的连接方式可以参考Arduino 官方文档或点阵LED 模块的说明书。
2. 软件设置接下来，需要在计算机上安装并配置Arduino 开发环境。
之后，通过Arduino 开发环境中的代码编辑器编写控制点阵LED 的代码。
3. 编写程序编写程序的主要步骤如下：- 导入所需的库文件：根据点阵LED 模块的型号和控制方式，导入相应的库文件。
- 设置引脚模式：设置Arduino 控制板的引脚模式，以便与点阵LED 模块进行通信。
- 定义图案：根据需要显示的图案或文字，定义相应的数组或变量。
- 初始化点阵LED 模块：根据模块的特性和控制方式，初始化点阵LED 模块。
- 显示图案：根据定义的图案，通过控制点阵LED 模块的引脚，实现图案的显示。
4. 上传程序编写完程序后，将Arduino 控制板通过USB 连接到计算机，并通过Arduino 开发环境将程序上传到控制板中。
5. 测试和调试上传完程序后，点阵LED 模块将开始显示所定义的图案。
可以通过修改程序中的图案定义部分来实现不同的显示效果，并进行测试和调试。
四、实验结果和分析经过编程和调试，我们成功实现了点阵LED 模块的图案显示功能。
通过修改程序中的图案定义，我们可以显示不同的图案、文字甚至动画效果。
点阵LED 的显示效果清晰且亮度可调，能够满足我们的需求。
在实验过程中，我们也遇到了一些问题。
LED点阵实验报告
《CPLD/FPGA实验》实验报告题目：LED点阵实验院（系）：信息科学与技术系专业班级：电信0902班学生姓名：学号：指导教师：马玲20 12 年 5 月 27 日华中科技大学武昌分校制实验六 LED点阵实验一、实验目的利用EDA技术实现16×16 LED点阵屏的的扫描和动态显示。
二、实验要求能构显示字符和图形的动画效果，画面的转换速度大于60画面/S。
三、实验原理首先对LED屏的显示方式给出方案论证。
（1）方案的提出方案一:静态显示。
所谓静态显示就是对LED电子显示屏中每一象素点都通过硬件单独控制，整个LED电子显示屏的显示实际上就是所有LED的同时显示。
方案二:采用动态扫描法并行输出数据。
所谓动态扫描法实际上是利用人眼的视觉暂留现象而实现的一种显示方法。
方案三:采用动态扫描法串行输出数据。
（2）方案的比较方案一的优点在于编程简单且硬件保证无闪烁。
缺点：硬件利用率低，造成硬件成本较高。
例如一个16*16 的LED显示屏，如用8位锁存器，需32个，此外还有32个锁存器口地址所需的译码电路以及LED驱动电路。
显然，这种硬件开销是不能接受的。
方案二与方案三同样采用动态扫描来实现LED电子显示屏的显示过程，显示效果并无大的差别。
方案二硬件规模较方案三为复杂，但软件操作实现简便。
本实验采用了采用动态扫描法并行输出数据的显示方法。
LED点阵的行为扫描选通信号、列为数据输入。
显示采用逐行扫描方式，数据端不断输入数据，行扫描按一定顺序逐行选通，扫描一个周期（16次）产生一帧画面。
图5.1以4×4共阴LED阵列为例，给出了LED阵列的组合方式，行选通低有效，数据高有效；数据端输入数据，选通行根据相应数据亮灯，接着送入第二行数据，选通第二行，依次完成一屏的扫描。
图2.6.1 LED阵列结构实验结构框图如下所示：图2.6.2 实验结构框图Source1模块用于产生ROM 寻址信号，它的输出低4为Source2的输入，用于扫描同步。
LED点阵显示屏实验报告
LED点阵显示屏实验报告一、实验目的通过实验了解LED点阵显示屏的结构和工作原理，掌握其使用方法和调试技巧，并能够设计简单的图案和文字在屏幕上显示。
二、实验器材和原理1.实验器材：(1)LED点阵显示屏；(2)电子元器件：电阻、导线、开关等；(3)单片机模块和调试工具。
2.原理说明：LED点阵显示屏是由许多个LED灯组成的，可以按照不同的点亮组合来显示各种图案、文字。
点阵显示屏上通常有行和列两个方向的引脚。
每一行的LED灯引脚连接到同一个引脚上，每一列的引脚也连接到同一个引脚上。
通过控制每一行和每一列引脚的电平状态，来点亮指定的LED灯，以显示特定的图案。
三、实验步骤1.连接电路：(1)将LED点阵显示屏的引脚与单片机模块相连接，根据引脚对应关系连接相应的引脚。
(2)接入适当的电阻和开关，用于控制点阵显示屏的亮度和开关状态。
2.编程调试：(1)在单片机模块中编写相应的程序，控制LED点阵显示屏的点亮和熄灭。
(2)调试程序，检查点阵显示屏的点亮情况和亮度效果。
3.设计图案和文字：(1)根据需要，设计出要在点阵显示屏上显示的图案和文字。
(2)根据设计的图案和文字，编写程序实现点阵显示屏的显示效果。
四、实验结果和分析经过调试，LED点阵显示屏能够按照设计要求显示出特定的图案和文字。
通过改变程序中的参数，可以实现不同图案和文字的显示效果。
在实验过程中，我们发现LED点阵显示屏的亮度和显示效果受到电阻和电平控制的影响较大。
适当选择合适的电阻值可以调节点阵显示屏的亮度，使得显示效果更加清晰明亮。
五、实验心得体会通过这次实验，我们对LED点阵显示屏有了更深入的了解。
通过编程控制，我们可以通过点阵显示屏来显示各种图案和文字，具有一定的实用性和娱乐性。
在实验过程中，我们遇到了一些问题，例如点阵显示屏的亮度不够明亮、图案显示效果不够清晰等。
通过针对性的调试和调整，我们解决了这些问题，并取得了满意的实验结果。
总之，LED点阵显示屏实验能够帮助我们更好地理解和掌握其工作原理和使用方法，并且拓宽了我们的实验技能。
点阵屏实训报告
一、实训背景随着科技的发展，电子显示技术已经渗透到我们生活的方方面面。
点阵屏作为电子显示技术的一种，因其体积小、显示效果好、易于控制等优点，在广告、信息显示等领域得到了广泛应用。
为了更好地掌握点阵屏的原理和实际应用，我们进行了为期两周的点阵屏实训。
二、实训目的1. 理解点阵屏的基本原理和组成。
2. 掌握点阵屏的驱动方式和控制方法。
3. 学会使用点阵屏进行简单的图形和文字显示。
4. 提高动手实践能力和团队协作能力。
三、实训内容1. 点阵屏基础知识实训初期，我们学习了点阵屏的基本原理和组成。
点阵屏由多个LED发光二极管组成，通过行列驱动的方式实现显示。
我们了解了点阵屏的分辨率、刷新频率等参数对显示效果的影响。
2. 硬件电路设计在硬件电路设计方面，我们学习了如何搭建点阵屏的驱动电路。
包括单片机、LED点阵屏、驱动芯片等元件的选择和连接。
我们学会了使用面包板进行电路搭建，并通过测试确保电路的连通性。
3. 软件编程在软件编程方面，我们学习了如何使用C语言编写点阵屏的控制程序。
主要包括初始化点阵屏、设置行列驱动方式、绘制图形和文字等。
我们学会了使用单片机编程软件进行程序编写和调试。
4. 点阵屏应用在点阵屏应用方面，我们进行了以下实践：- 图形显示：通过编写程序，我们在点阵屏上绘制了简单的图形，如心形、矩形等。
- 文字显示：我们将汉字和英文字符显示在点阵屏上，并实现了文字的滚动显示。
- 动画效果：我们编写了动画程序，使点阵屏上的图形和文字产生动态效果。
四、实训过程1. 分组讨论：我们将实训团队分为若干小组，每个小组负责完成一个点阵屏应用项目。
在讨论过程中，我们共同商讨项目方案，明确分工，确保项目顺利进行。
2. 电路搭建：我们按照设计好的电路图，使用面包板搭建点阵屏的驱动电路。
在搭建过程中，我们注意了元件的选择和连接，确保电路的连通性。
3. 程序编写：我们使用C语言编写点阵屏的控制程序。
在编写过程中，我们参考了教材和网上资料，不断调试和优化程序。
点阵式LED显示屏实训报告
点阵式LED显示屏实训报告班级：09电子2班组员：杨国栋，蔡景维一、实训内容点阵LED显示屏的基本组成：点阵LED显示屏及驱动电路单元板、开关电源、控制卡、相关框架型材几部分构成。
本实训的内容是：学习点阵LED显示屏的基本结构、工作原理，制作、测试P10显示单元板，编写和仿真32*16点阵LED显示屏的控制软件，装配和调试点阵LED显示屏整机。
二、实训目的掌握点阵LED显示屏的基本结构、工作原理。
了解点阵LED显示屏及驱动电路的结构能制作简易控制卡的硬件电路，并编写相应软件掌握点阵LED显示屏产品系统装配方法了解点阵LED显示屏的装配和维修方法。
三、实训器材（列出组装和测试一块32*16屏幕所需组件，以及用到的仪器、工具）组件：152个灯孔的SMT双面板，LED灯152粒，正反面嵌板各一块仪器及工具：电烙铁，数字万用表，螺丝刀，镊子，尖口钳，斜口钳四、实训电路及电路分析1、硬件电路及电路分析：(1)P10单元板仿真电路图及分析(显示原理的描述，主要描述行信号和列信号) (然后分别描述各主要IC 的功能，见教材) 245功能： 138功能： 595功能： （2）信号流图每个595与8*4L E D区域的连接细节k=0k=1k=2k=32、软件-程序函数一、void HC138_scan(uchar row) ；功能：根据输入的参数row，在A1、B1脚输出p10屏幕上每个595模块的第row行的行译码信号。
接口定义：函数参数，uchar row，被选通的行序号。
函数二、void serial_input(uchar dat)；功能：从SCK和DA TA引脚，将一个字节的数据串行地输入到p10屏幕上的第一个595芯片中。
接口定义：函数参数，uchar dat，串行传输到595中的一个字节的数据，先传高位。
函数三、void serial_output() ；功能：从RCK引脚，给595芯片发送一个锁存时钟沿，控制p10上的每个595将已移入的数据并行地输出到QA-QH。
点阵显示实验报告
点阵显示实验报告点阵显示实验报告引言：点阵显示是一种常见的显示技术，它通过将像素点排列成网格的形式来呈现图像和文字。
在本次实验中，我们将学习如何使用点阵显示器，并探索其原理和应用。
一、点阵显示器的原理点阵显示器由许多小的发光二极管（LED）或液晶单元组成，每个单元代表一个像素点。
通过控制每个像素点的亮灭状态，我们可以呈现出各种图像和文字。
点阵显示器的原理主要包括两个方面：电路控制和像素点排列。
1. 电路控制点阵显示器内部包含复杂的电路控制系统，用于接收和解析外部的信号。
这些信号可以来自计算机、微控制器或其他设备。
通过电路控制，我们可以实现对每个像素点的亮度和颜色进行精确控制。
2. 像素点排列像素点在点阵显示器上的排列方式决定了显示的分辨率和图像质量。
常见的排列方式有直线排列、斜线排列和矩阵排列等。
其中，矩阵排列是最常见的方式，它将像素点排列成网格状，每个像素点都有一个唯一的坐标位置。
二、点阵显示器的应用点阵显示器广泛应用于各种电子设备中，包括电子表、手机屏幕、电视显示器等。
它具有以下几个优点：1. 高分辨率由于像素点的密集排列，点阵显示器具有较高的分辨率，可以呈现出清晰细腻的图像和文字。
这使得它在信息显示领域有着广泛的应用。
2. 易于控制点阵显示器的控制方式相对简单，只需通过电路控制系统发送相应的信号即可实现图像和文字的显示。
这使得它在嵌入式系统和电子产品中被广泛采用。
3. 节能环保与传统的显示技术相比，点阵显示器具有较低的功耗，能够更好地满足能源节约和环保的需求。
这使得它在可穿戴设备和智能家居等领域得到了广泛应用。
三、点阵显示实验为了更好地理解点阵显示器的原理和应用，我们进行了一次简单的实验。
实验中，我们使用了一块8x8的点阵显示器，并通过Arduino控制器进行信号发送。
1. 实验步骤（1）将点阵显示器与Arduino控制器连接，确保接线正确无误。
（2）编写Arduino代码，控制点阵显示器上的像素点亮灭。
点阵显示实验实验报告
点阵显示实验实验报告点阵显示实验实验报告引言点阵显示技术是一种常见的显示方式，它通过多个小点的组合来形成图像或文字。
在本次实验中，我们将探索点阵显示的原理和应用，并通过实际搭建一个简单的点阵显示电路来进一步加深对该技术的理解。
一、点阵显示原理点阵显示原理是基于人眼视觉暂留效应的特性。
当我们看到一个图像或文字时，其实是由一个个小点在极短的时间内依次闪烁而成。
而由于人眼的视觉暂留效应，我们会感觉到这些小点组成了一个完整的图像。
二、点阵显示的应用点阵显示广泛应用于各种电子设备中，如计算机显示器、手机屏幕、LED广告牌等。
它的优点是可以显示高清晰度的图像和文字，并且可以实现多种颜色的显示。
三、实验步骤1. 准备材料：点阵显示模块、Arduino开发板、杜邦线等。
2. 连接电路：将点阵显示模块与Arduino开发板通过杜邦线连接。
确保连接正确无误。
3. 编写程序：使用Arduino开发环境编写程序，控制点阵显示模块显示我们想要的图像或文字。
4. 上传程序：将编写好的程序上传到Arduino开发板中。
5. 运行实验：观察点阵显示模块是否能够按照程序的要求正确显示图像或文字。
四、实验结果与分析经过实验，我们成功地搭建了一个简单的点阵显示电路，并通过编写程序实现了图像和文字的显示。
我们发现，点阵显示模块的显示效果非常清晰，每个小点都能够独立显示。
同时，我们还注意到，点阵显示模块的亮度可以通过控制电流大小来调节，从而实现不同亮度的显示效果。
五、实验总结通过本次实验，我们深入了解了点阵显示技术的原理和应用，并通过实际操作加深了对该技术的理解。
点阵显示技术在现代电子设备中起到了重要的作用，它不仅可以显示图像和文字，还可以呈现丰富多彩的颜色。
在未来的发展中，点阵显示技术有望实现更高的分辨率和更低的功耗，为我们带来更好的视觉体验。
六、展望随着科技的不断进步，点阵显示技术将会得到更广泛的应用。
例如，可以将其应用于虚拟现实设备中，实现更逼真的视觉效果。
LED点阵显示设计实习报告
学号：08417502常州大学硬件实习报告题目：LED点阵显示设计学生：李晶学院（系）：信息科学与工程学院专业班级：自动化082指导教师：孙守昌目录1.前言 (3)课题的背景、目的以及意义 (3)课题的现状与发展趋势 (3)2.课题设计 (4)方案的原理、特点与选择依据 (4)LED点阵及芯片介绍 (4)方案的选择依据 (6)系统详细设计 (7)硬件设计 (7)软件设计 (10)3、结论 (16)显示效果： (16)调试过程： (16)设计心得： (17)1.前言课题的背景、目的以及意义目前以LED 半导体发光器件为显示介质的大型显示屏已广泛地被应用。
其控制驱动方式各种各样,也各具特色。
在LED 发光管的驱动设计上也有许多的方式。
作为计算机应用技术之一的LED电子显示屏，使一种具有反应快、使用灵活、视觉效果好等优点的宣传工具，因而被广泛用于短小新闻的报道、车站和码头信息通告、气象消息显示、商品广告宣传以及证券交易场所将大量数据实时向顾客通报等各个领域。
设计内容：采用点阵显示模块MD1216C-RG、单片机、74LS273、74LS374、74LS32等芯片，画出连接的电路图，并编写程序,由单片机控制点阵显示模块显示汉字。
设计目标是画出正确的电路原理图，在点阵显示模块MD1216C-RG上显示汉字“我”。
课题的现状与发展趋势经过30多年的发展，中国LED产业已初步形成了较为完整的产业链，1998年中国光学光电子待业协会光电器件分会LED显示屏专业委员会成立，此协会集中了全国有代表性和影响的LED显示屏主要生产企业，成立之初有55家成员单位，目前已发展到67家，基本上包括了全国LED显示屏行业的主导企业。
中国LED产业在经历了买器件、买芯片、买外延片之路后，目前已经实现了自主生产外延片和芯片。
现阶段，从事该产业的人数达5万多人，研究机构20多家，企业4000多家，其中上游企业50余家，封装企业1000余家，下游应用企业3000余家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16⨯16点阵LED电子显示屏的设计摘要：文章介绍了基于单片机AT89C51的16⨯16点阵LED电子显示屏的设计。
分别阐述了显示屏显示的基本原理，硬件设计、控制方法及其程序的实现。
经过调试和分析，设计的结果能够实现对汉字的静态和动态显示，动态显示的内容有多种方式，同时又可通过上位机更新显示的内容。
关键字：AT89C51；16⨯16点阵；LED；显示屏一绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。
LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。
1 LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。
一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。
目前，国内的LED点阵显示屏大部分是单显示型，其显示的内容相对较少，显示花样较单一。
一般在产品出厂时，显示内容就已写入显示屏控制系统中的EPROM芯片内，当需要更换显示内容时就非常困难，这样使该类型的显示屏使用范围受到了限制。
国内的另一种LED显示屏——可编程序型LED显示屏，虽然增加了显示屏系统的编程能力，显示内容和显示花样都有所增加，但也存在着更换显示内容不便的缺点。
随着社会经济的迅速发展，如今的广告牌都存在着显示内容丰富、信息量大、信息更换速度快等特点。
因此传统的LED显示屏控制系统已经越来越不能满足现代广告宣传业的需要。
而利用PC机通信技术控制LED显示屏，则具有显示内容丰富，信息更换灵活等优点。
2 LED显示屏控制技术状况显示屏的控制系统包括输入接口电路、信号控制、转换和数字化处理电路及输出接口电路等，涉及的具体技术很多，其关键技术包括串行传输与并行传输技术、动态扫描与静态锁存技术、自动检测及远程控制技术等。
二系统总体设计方案1硬件框图汉字点阵的控制电路采用C51系列单片机，硬件电路可分为单片机控制器、LED显示屏行列驱动电路、LED点阵显示屏三部分，如下图所示。
系统设计硬件框图2基本原理点阵LED扫描法介绍点阵LED一般采用扫描式显示，实际运用分为三种方式：（1）点扫描（2）行扫描（3）列扫描若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。
若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。
此外一次驱动一列或一行（8颗LED）时需外加驱动电路提高电流，否则LED亮度会不足。
汉字的存储用动态分时扫描技术使LED点阵模块显示图像，需要进行两步工作。
第一步是获得数据并保存，即在存贮器中建立汉字数据库。
第二步是在扫描模块的控制下，配合行扫描的次序正确地输出这些数据。
获得图像数据的步骤是，先将要显示的每一幅图像画在一个如图所示的被分成16×16共256个小方格的矩形框中，这样就形成了与这个汉字所对应的二进制数据在该矩形框上的分布，再将此分布关系以32×16的数据结构组成64个字节的数据，并保存在只读存贮器ROM中。
以这种方式将若干个汉字的数据贮存在存贮器内，就完成了图像数据库的建立工作。
然后，依次对多汉字抽取像素信息，并按序排队存放起来，便可得到一个待显示数据序列。
将这个序列存到ROM中进一步通过寻址的方法来控制该数据序列的释放过程，就可实现在LED 发光二极管点阵上显示多汉字信息的目的。
第二步工作的步骤是：先在扫描模块的控制下，由地址线确定每次由ROM送出某一列的16个LED所要显示的汉字的控制字节数据，同时由扫描模块输出的5位扫描码经两个4-16译码器解码后决定相应的某一列可以被点亮，而另外31列都不能被点亮。
该状态持续约0.4毫秒后，就接着进行下一行的扫描。
当完成了一次32行的扫描后，也就完成了一帧画面的显示。
重复上述过程不断修改ROM的地址区间的起始地址，转向下一幅画面的数据传送和显示。
如此进行，就可以在LED点阵模块上显示ROM中存储的汉字。
三硬件系统设计1 硬件原理图利用Proteus仿真软件制作出详细的硬件原理图如下：硬件原理图2元器件的选择3 芯片简介(1)AT89C51AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪速存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。
AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
时钟电路由AT89C51的18，19脚的时钟端(XTAL1及XTAL2)以及12 MHz晶振X1、电容C2，C3组成，采用片内振荡方式。
复位电路采用简易的上电复位电路，主要由电阻R1，R2，电容C1，开关K1组成，分别接至AT89C51的RST复位输入端。
外形及引脚排列如图所示AT89C51外形及引脚排列(2)74HC15474HC154是一款高速CMOS器件，74HC154引脚兼容低功耗肖特基TTL（LSTTL）系列。
74HC154译码器可接受4位高有效二进制地址输入，并提供16个互斥的低有效输出。
74HC154的两个输入使能门电路可用于译码器选通，以消除输出端上的通常译码“假信号”，也可用于译码器扩展。
该使能门电路包含两个“逻辑与”输入，必须置为低以便使能输出端。
任选一个使能输入端作为数据输入，74HC154可充当一个1-16的多路分配器。
当其余的使能输入端置低时，地址输出将会跟随应用的状态。
(3)74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位存储器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHCP（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STCP（存储器时钟输入）的上升沿输入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
其特点：1.是8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态。
2.输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除 100MHz的移位频率四系统软件设计1 编程思路根据以上硬件电路和单片机控制原理，编程思路为：a先对相关变量进行初始化。
b调用显示程序c装载三个汉字的第一行数据，并显示出来。
d依次显示三个汉字的第二行至第十六行。
e结束2 流程图：3系统的仿真调试1）将上述程序原代码用Keil软件编译产生一个“.hex”为后缀的用于烧写芯片的文件。
2）把生成的hex文件添加到硬件电路图中的单片机驱动程序中。
3）在ISIS电路图中点击左下角的运行按钮，则可在LED显示点阵中看到图结果。
仿真调试结果五设计总结本次课程设计的制作使我对Proteus、Keil uvision2等软件的认识有了进一步的加深，对它们的使用能力也得到了进一步的加强。
同时也加深对单片机课程的全面掌握和认识，对单片机课程的应用得到了更深的了解。
虽然本设计只使用了一块16×16LED点阵，电路简单，但是已经包涵了LED汉字滚动显示屏的电路基本原理、基本程序和Proteus软件仿真，只要扩展单片机的10接口，并增加一些LED点阵和相关芯片，就能设计出更大面积、更多花样的LED显示屏。
在一开始做课程设计的时候由于缺乏经验和资料，没有找准目标，思路和设计都缺乏针对性，在一些小细节上浪费了很多时间。
通过和同学的交流，找准了此次课程设计的重点，在网上有目的的找到了相关的资料，在同学的帮助和自己的努力下完成了最后的课程设计。
虽然还有很多地方需要完善，但通过本次课程设计使我对自己的动手能力更加的有自信，同时也了解到人多力量大的道理，和同学的交流以及上网搜索资料能更快更好的完成任务。
参考文献:1）谢龙汉，莫衍，Protues电子电路设计及仿真.电子工业出版社2012.12）楼然苗,李光飞.单片机课程设计指导[M].北京:北京航空航天大学出版社,2007.7.3）周兴华. 单片机智能化产品C语言设计实例详解北京航空航天大学出版社，2005.4）戴俊峰.嵌入式系统大屏幕LED点阵显示器[J].现代电子技术,2004,27(19).5）冯寿鹏.基于嵌入式系统的LED信息显示技术研究[J].现代电子技术,2005(1).6）金炯泰，金奎焕. 如何使用KEIL8051C编译器［M］北京航空航天大学出版社，2002.7）杨世品. 基于Proteus的单片机出租车计价器的设计. 微计算机信息,2007.附录：#include<reg51.h>#include <intrins.h>unsigned char code FONT16x16[3][32]={{ 0x12, 0x48, 0x12, 0x48, 0x13, 0xC8, 0x12, 0x48, 0x10, 0x08, 0x10, 0x08, 0x10, 0x28, 0x10, 0x10,0x08, 0x00, 0x08, 0x04, 0x0F, 0xFE, 0x10, 0x08, 0x10, 0x48, 0x33, 0xE8, 0x52, 0x48, 0x92, 0x48},//何{ 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x01, 0x00, 0x05, 0x00, 0x02, 0x00,0x02, 0x00, 0x01, 0x00, 0x7F, 0xFE, 0x40, 0x02, 0x80, 0x04, 0x00, 0x00, 0xFF, 0xFE, 0x01, 0x00},//宁{ 0x14, 0x08, 0x25, 0x10, 0xE4, 0xA0, 0x24, 0x40, 0x28, 0xA0, 0x29, 0x10, 0x32, 0x0E, 0x24, 0x04,0x00, 0x40, 0x40, 0x40, 0x30, 0x40, 0x17, 0xFC, 0x04, 0x44, 0x84, 0x48, 0x44, 0x40, 0x0F, 0xF8,}};//波sbit SDI=P2^1;sbit SRCLK=P2^0;sbit RCLK=P2^2;#define LineCtrl P1void delay(unsigned int us){while(us--);}void SendByte(unsigned char dat){unsigned char i;for(i=0;i<8;i++){SRCLK=0;if(dat&0x80)SDI=1;elseSDI=0;SRCLK=1;dat=dat<<1;}}void Display(unsigned char *dat1,unsigned char *dat2,unsigned char *dat3) {unsigned char i;for(i=0;i<16;i++){SendByte(dat3[2*i+1]); SendByte(dat3[2*i]);SendByte(dat2[2*i+1]); SendByte(dat2[2*i]);SendByte(dat1[2*i+1]); SendByte(dat1[2*i]);RCLK=0;_nop_();_nop_();_nop_();_nop_();LineCtrl=i;RCLK=1;delay(100);}}void main(void){ while(1)Display(FONT16x16[0],FONT16x16[1],FONT16x16[2]); }。
