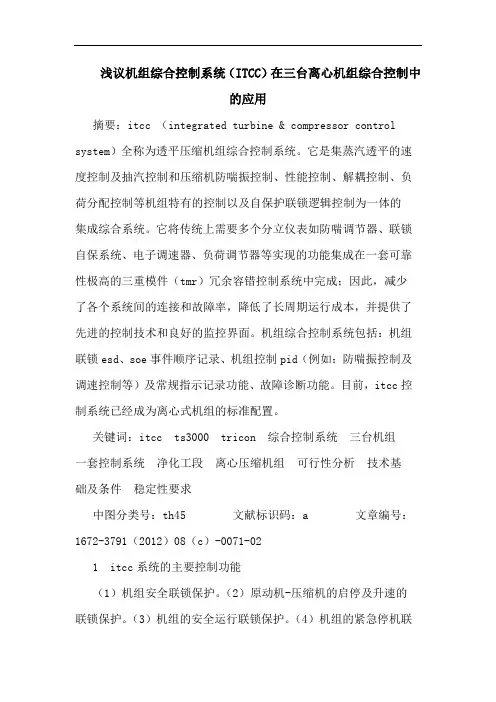

机组综合控制系统(ITCC)在三台离心机组综合控制中的应用

浅议机组综合控制系统（ITCC）在三台离心机组综合控制中的应用摘要：itcc （integrated turbine & compressor control system）全称为透平压缩机组综合控制系统。

它是集蒸汽透平的速度控制及抽汽控制和压缩机防喘振控制、性能控制、解耦控制、负荷分配控制等机组特有的控制以及自保护联锁逻辑控制为一体的集成综合系统。

它将传统上需要多个分立仪表如防喘调节器、联锁自保系统、电子调速器、负荷调节器等实现的功能集成在一套可靠性极高的三重模件（tmr）冗余容错控制系统中完成；因此，减少了各个系统间的连接和故障率，降低了长周期运行成本，并提供了先进的控制技术和良好的监控界面。

机组综合控制系统包括：机组联锁esd、soe事件顺序记录、机组控制pid（例如：防喘振控制及调速控制等）及常规指示记录功能、故障诊断功能。

目前，itcc控制系统已经成为离心式机组的标准配置。

关键词：itcc ts3000 tricon 综合控制系统三台机组一套控制系统净化工段离心压缩机组可行性分析技术基础及条件稳定性要求中图分类号：th45 文献标识码：a 文章编号：1672-3791（2012）08（c）-0071-021 itcc系统的主要控制功能（1）机组安全联锁保护。

（2）原动机-压缩机的启停及升速的联锁保护。

（3）机组的安全运行联锁保护。

（4）机组的紧急停机联锁保护。

（5）机组的轴振动/轴位移监视及联锁保护。

（6）机组的超速联锁保护。

（7）机组润滑油/调节油系统联锁保护。

（8）机组辅助设备的联锁保护。

我公司净化工段压缩机厂房内共有四台离心式压缩机组：co2机组（电拖，电动机额定功率：5700kw，电动机额定转速： 1485r/min）。

氨压机（电拖，额定功率：4500kw，电动机额定转速：1490r/min）。

co机组（汽拖，机组额定功率：4960kw，机组额定转速：7200r/min）。

空分机组itcc培训资料

备份数据验证
定期对备份数据进行验证，确保备份数据的完整性和准确性。
06
ITCC系统应用案例分析
空分机组控制案例一：液位控制
01
总结词
液位控制是空分机组的重要环节，通过ITCC系统实现精确控制。
02 03
详细描述
液位控制是通过ITCC系统的液位控制器，监测空分塔内的液位，并根据液位的高低来控制蒸汽阀的开度，从而控制蒸汽流量，保持液位的稳定。
空分机组控制板是用于控制空分机组的专用控制板，具有运算速
度快、控制精度高等特点。
类型
根据空分机组的不同类型和控制要求，控制板可分为多种型号和规格。
硬件组成
包括CPU、存储器、输入/输出接口、通讯接口和其他外设接口等。
传感器与执行器
传感器
传感器用于检测空分机组的各项参数，如温度、压力、液位等，将检测信号转换为电信号输出。
故障诊断与定位，缩短故障排除时间。
历史数据查询
03
记录并存储设备运行数据，用户可随时查询历史数据，了解设
备运行趋势。
控制功能
自动控制
根据预设的工艺参数，自动调整空分设备的运行参数，确保产品质量稳定。
远程控制
支持通过计算机或移动设备远程控制空分设备，方便用户进行操作和管理。
手动控制
提供手动控制接口，用户可根据需要自行调整设备运行参数。
总结
液位控制系统的设计需要考虑空分塔的结构、液体的物理性质以及蒸汽流量等因素，而这些因素对液位控制系统的稳定性、精确性和快速性都有直接的影响。
空分机组控制案例二：温度控制
总结词
温度控制是空分机组的另一个重要环节，通过ITCC系统实现精确控制。

7_TS3000机组综合控制技术(ITCC)及特点

机组性能控制、主机及辅机的工艺参数监控
5、 Turbine axletree position, temperature and vibration monitor
机组轴位移、温度、振动监控
6、 Sequencing Control
顺序控制
7、 The interlock logic control of the turbine and unit.
Delaval Dresser Turbodyne
Ingersoll Rand Co.
Kawasaki Heavy Ind.
Westinghouse
Worthington
Gas Turbine Experience
燃气轮机的应用业绩
Allison: 501 Avon: 1533 BBC: Frame 11GE: Frame 3, Frame 5Hispano-Suiza: 1202 Pratt & Whitney: FT4, GG4, Twin Pac, Hi-Cap Rolls Royce: RB211 Ruston: TB3000 Solar: Centaur T48 Westinghouse: W52, W101, W251, W352, W501
没有各种单功能控制器之间通讯的时间延迟

No interconnection of controllers required
没有各种单功能控制器之间繁琐的连接
Exion and maintenance
TS3000控制系统在实际应用与日常维护中的优点
5015 5010 5005 5000 4995 4990
Speed (rpm)
0.25% 0.01% RMS5(0.25%)

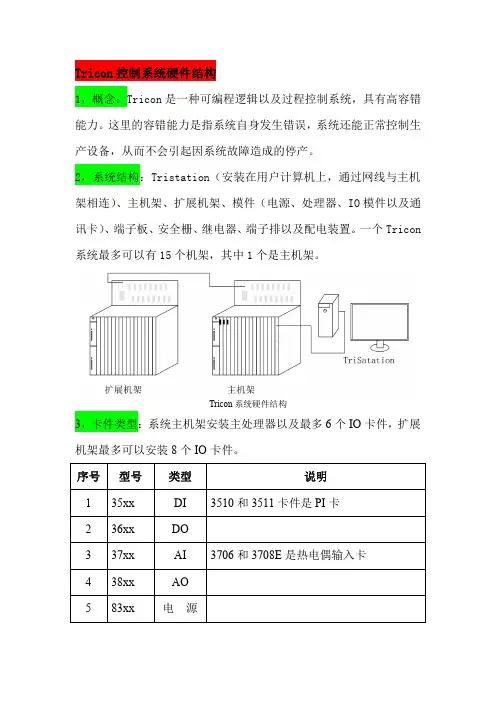

ITCC系统,tricon控制系统硬件说明

Tricon控制系统硬件结构
1，概念：Tricon是一种可编程逻辑以及过程控制系统，具有高容错能力。

这里的容错能力是指系统自身发生错误，系统还能正常控制生产设备，从而不会引起因系统故障造成的停产。

2，系统结构：Tristation（安装在用户计算机上，通过网线与主机架相连）、主机架、扩展机架、模件（电源、处理器、IO模件以及通讯卡）、端子板、安全栅、继电器、端子排以及配电装置。

一个Tricon 系统最多可以有15个机架，其中1个是主机架。

Tricon系统硬件结构
3，卡件类型：系统主机架安装主处理器以及最多6个IO卡件，扩展机架最多可以安装8个IO卡件。

序号型号类型说明
135xx DI3510和3511卡件是PI卡
236xx DO
337xx AI3706和3708E是热电偶输入卡
438xx AO
583xx电源
63008处理器执行程序并对输入和输出进行表决
4，系统工作过程：Tricon系统出电源卡件是双重冗余外，其它所有卡件内部都是三重冗余的，每个IO卡件内部都有3个独立的分电路，对于输入卡件来说，每个分电路读取过程数据，并将数据传输给各自的处理器进行处理，三个独立处理器通过Tribus总线通讯，最后控制输出卡件，达到控制现场设备的目的。

同时，对于每一个IO卡件，都可以安装一个热备卡件，一旦正在工作的卡件故障，热备卡件可以立即工作，由于主卡件和热备卡件始终自行同步，所以热备卡件投运是无间歇的。

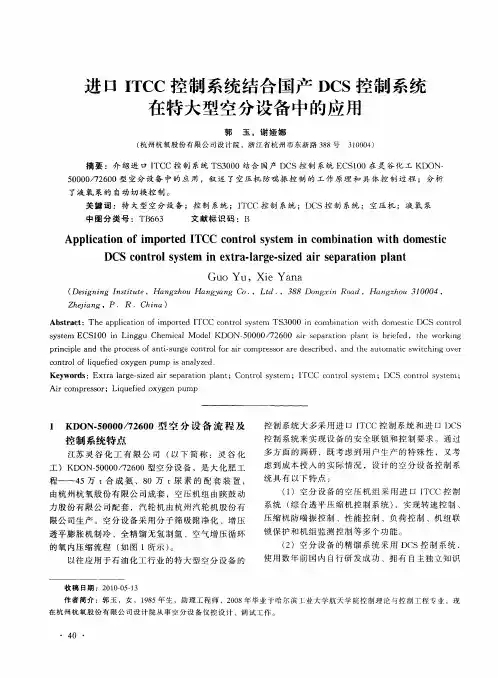

进口ITCC控制系统结合国产DCS控制系统在特大型空分设备中的应用

（）空分设备的空压机组采用进口ＩＣ１ＴＣ控制
系统（合透平压缩机控制系统）综，实现转速控制、
限公司生产。空分设备采用分子筛吸附净化、增压透平膨胀机制冷、全精馏无氢制氩、空气增压循环
的氧内压缩流程（图１示）如所。
虑到成本投入的实际情况，设计的空分设备控制系统具有以下特点：
程—— ４５万ｔ成氨、８合０万ｔ素的配套装置，尿由杭州杭氧股份有限公司成套，空压机组由陕鼓动力股份有限公司配套，汽轮机由杭州汽轮机股份有
Ｚｅｉｎｈｊａｇ，Ｐ．Ｒ．Ｃｉａ）ｈｎ
Ａｂｔａｔ：ＴｈｐｉａｉｎｏｍｐｒｅＴＣＣｏｔｏｙｔｍＳ０ｎｃｍｂｉｔｏｉｈｄｍｅｔｃＤＣＳｃｎｒｌｓｒｃｅａｐｌｔｏｆｉｏｔｄＩｃｃｎｒｌｓｓｅＴ３００ｉｏｎａｉｎｗｔｏｓｉｏｔｏ
ＧＵＵ，ＸｉｎＯＹｅＹａａ
（ｓｎｎｎｔｔｔ，ＨａｇｈｕＨａｇａｇＣ，Ｌｔ，３８ＤｏｇｎＲｏｄ，Ｈａｇｈｕ３００ＤｅｉｉｇＩｓｉｅｇｕｎｚｏｎｙｎｏ．ｄ．８ｎｘｉａｎｚｏ１０４，
了液氧泵的自动切换控制。
关键词：特大型空分设备；控制系统；ＩＣＴＣ控制系统；ＤＣＳ控制系统；空压机；液氧泵

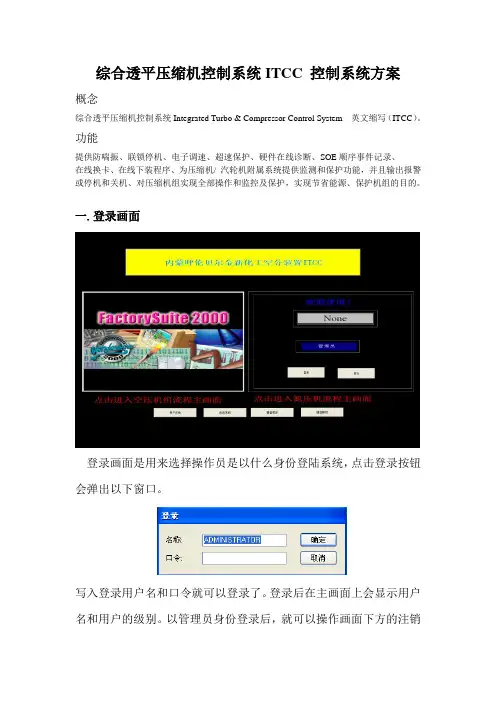

综合透平压缩机控制系统ITCC 控制系统方案

综合透平压缩机控制系统ITCC 控制系统方案概念综合透平压缩机控制系统Integrated Turbo & Compressor Control System 英文缩写（ITCC）。

功能提供防喘振、联锁停机、电子调速、超速保护、硬件在线诊断、SOE顺序事件记录、在线换卡、在线下装程序、为压缩机/ 汽轮机附属系统提供监测和保护功能，并且输出报警或停机和关机、对压缩机组实现全部操作和监控及保护，实现节省能源、保护机组的目的。

一. 登录画面登录画面是用来选择操作员是以什么身份登陆系统，点击登录按钮会弹出以下窗口。

写入登录用户名和口令就可以登录了。

登录后在主画面上会显示用户名和用户的级别。

以管理员身份登录后，就可以操作画面下方的注销用户、锁定键盘、解锁键盘操作，还可以点击退出按钮，退出INTOUCH 系统。

操作员可以根据需要点击，选择进入空压机流程画面或氮压机流程画面。

二．空压机流程点击进入空压机流程主画面，会切换到如下主画面。

此画面显示为空压机气路流程。

在画面的左上角为空压机控制主画面选择按钮。

按钮右边是报警栏，在报警栏的右边是操作员级别和身份显示。

在操作员级别和身份显示栏右边有如下图案：。

这是ITCC控制系统上位于下位之间通讯状态显示，通讯正常时会交替闪烁，如果长时间不闪烁，则表示通讯故障，此时此台操作站显示数据为虚假数据，所有操作失效，需要通知仪表车间检查故障。

在通讯状态显示左边有空压机组报警和氮压机组报警文本框，当空压机组报警时，空压机组报警字符会交替闪烁，当氮压机组报警时，氮压机组报警字符会交替闪烁。

在画面内，如果通道有错误，在数据栏内，标签名会变为紫色。

如下所示：。

在画面中有如下图形：，在方框中图形为空压机入口导叶闭锁显示，当为红色时，表示入口导叶闭锁，当变为绿色时表示闭锁解除。

点击该图形，会弹出入口导叶操作画面，如下图所示：OP即为入口导叶的输出值，PV是入口导叶的测量值，点击上下箭头是开关入口导叶，也可以点击OP输出栏数据输入需要开得开度，回车即可(在机组运行期间建议使用按钮点击输入)。

厦门市智能交通集成控制中心(ITCC)介绍

厦门市智能交通集成控制中心（ITCC）介绍随着我市机动车保有量的骤增，“全民大堵车”也逐渐成为了市民的热门话题。

厦门岛内中心城区开始面临日渐常态化的交通压力，也给交警部门的管理带来挑战与考验。

而现在，随着厦门市智能交通集成控制中心（简称“ITCC”）的正式投入使用，市民朋友们不必为无法了解交通路况而闹心了！通过微信、微博、路况电台、电话咨询、互联网、诱导屏等多种途径就能轻松了解实时路况，以避开拥堵路段，有意识地选择改道分流，主动参与缓解拥堵。

另外，交警部门亦可以通过ITCC 更好地了解、预测及处理交通流量情况。

必要时，还能通过ITCC直接对交通情况进行远程干预、控制和处理。

那么这些数据信息从哪里来，怎么来，又是怎么实时传达给市民的呢，接下来将为大家揭开“ITCC”的神秘面纱。

基于RFID的多元化信息采集融合——ITCC成了“千里眼”路况信息数据的采集和感知是实现智能交通的基础条件。

过去，对于如何精准、高效的采集路面交通流信息一直是困扰厦门交警的难题之一。

现在就不用发愁了，通过ITCC独创的“手自一体”多元化信息采集机制，就能为实时路况监控、辅助决策和信息服务提供及时有力的数据依据。

同时，ITCC巧妙的利用了厦门得天独厚的“路桥卡”（即RFID电子标签）贴卡优势，以RFID射频识别技术为主，融合视频识别、线圈感应、浮动车辆FCD 等多种方式，自动采集检测车流量、速度、占有率等多项交通数据，就像是给ITCC安装了“千里眼”，无论在哪条道路，都能自动检测到实时的数据，为交通路况监测、交通信号实时优化调整提供依据。

另外，通过历史数据查询，还能对短时和中长期道路通行状态进行预测预报。

这种以射频采集为主的多源数据融合方式在全国尚属首创，奠定了智能交通全新应用的基石。

此外，除了自动检测，交警还通过视频巡检以及发动广大市民朋友通过微信、电话、路况电台、联动单位通报等多种方式，上报路况到ITCC进行数据整合，最后经人工审核后再通过ITCC传递给市民，为市民出行提供迅速、实用、权威的出行引导。

探讨康吉森ITCC的实际应用

探讨康吉森 ITCC的实际应用摘要：ITCC（Integrated Turbine Compressor Control Technique）是透平压缩机综合控制系统。

应用于透平驱动压缩机的控制系统，具有透平速度控制、透平超速保护、压缩机防喘振控制、机组性能控制、主机及辅机的工艺参数监控、机组轴承位移、温度、振动监控、顺序控制、机组和装置的联锁逻辑控制等功能的集成综合系统。

它在硬件和软件上全面使用了自诊断和三冗余设计和智能故障处理设计，因此不仅具备SIL3等级的高安全性，而且同时具备极高的可用性和灵活性。

目前，ITCC已成为压缩机组的标准配置。

关键字：压缩机；ITCC；TsxPlus系统1.ITCC简介大庆石化公司苯乙烯装置PC-271的 ITCC 采用的是TsxPlus系统，它是北京康吉森技术有限公司面向工业自动化流程行业应用开发的具有完全自主知识产权的安全保护及关键控制系统。

硬件平台采用完全的三重化（2oo3D）架构，降级模式为3-2-1-0。

这种架构和降级模式可以保证系统应用过程中在确保安全性的同时维持最大的可用性。

主控制器运算周期最短支持5ms配置，控制回路响应时间最短可实现小于15ms。

这种更快速的系统响应时间能力给响应时间苛刻的控制回路提供了更好的平台资源。

它有独立的超速保护模块:，独立于主处理模块运行，符合API670要求，且响应时间<12ms。

它通过上位机和现场触摸屏进行人机交互。

操作画面和编译软件全面汉化，界面友好。

1.在PC-271上的应用1.苯乙烯PC-271压缩机的调速控制系统、振动位移监控、温度控制、报警联锁系统等都是各自独立运行，并且运行了二十年的时间，仪表老化严重，故障率升高，同时各系统不是硬件冗余，已经不能适应压缩机长期平稳运行的要求。

因此，利用大检修的机会更换为TsxPlus系统。

2.TsxPlus系统集中表现在以下几点：1.防喘振控制如因操作不当或设备管道故障 , 压缩机会发生喘振 , 可能会严重损坏机组。

ITCC技术及应用介绍和功能控制

eP656SP aPT6506
d1ENSPC d1SPDRA d1SPDLO
pSE0011 pSE0012 pSE0013
aUPXXX f1EXTEN
(ENABLE/DISABLE)
2
SUCTION PRESSURE CONTROLLER
PIC-6506
rP656OP 3
TARGET SPEED SETPOINT
• 每块PI卡可以接8路速度信号 • 3个速度探头则采用中值 • 2个速度探头则高选
16
转速测量
Speed (rpm)
Speed Measurement Accuracy
5015
5010
5005
5000
4995
0.25%
0.01%
4990
RMS5(0.25%)
4985
RMS10(0.25%)
17
转速选择模块
5
SPEED CONTROLLER
r1SPOUT
8
r1V1
V1 OUTPUT
7
ACTUAL EXTRACTION
PRESSURE RAMP
r1EXTSP
TWO VALVE ALGORITHM
r2V2
V2 OUTPUT
Turbine Speed and Extraction Control for Propylene
工况图计算出流量比和功率比：（注：公式中各符号代表的意义参见
下面的汽轮机冷凝工况图）
•
流量比：F= F4/F1
•
功率比：H=（H2-H1）/H1
• 关于流量比F比：当功率增加时，抽汽压力Pc不应变化。如果抽汽压力增加了，说明LP开度的比HP开度的小了，这是由于流比F偏大造成的，因此将F值变小，直到抽汽压力不变为止。如果抽汽压力下降了，LP开度相对HP开度要大，说明流量比F偏小，因此将F改大，重新计算，直到Pc不变为止。

机组综合控制系统ITCC技术要求

机组综合控制系统ITCC技术要求机组综合控制系统ITCC，完成对压缩机组的透平调速，超速保护，防喘振控制，负荷分配控制，性能控制，轴位移/振动/轴温，主机/辅机的运行参数监控，机组的自保联锁逻辑控制等进行集中、一体化综合监测控制。

并实现与DCS通讯。

系统要求如下：1）机组控制系统相关认证控制系统应为TMR三重容余冗错硬件结构，系统安全等级及可靠性应得到SIL3和TUV6认证，符合IEC61508标准。

系统的可用率不低于99.99%。

系统CPU负荷不大于50%。

2）机组综合控制系统实现功能控制上能实现对汽轮机的调速和超速保护；对压缩机组实现防喘振控制、负荷分配控制、整体性能控制、机组的联锁保护、轴位移/振动/轴温，主机/辅机的运行参数监控，集中一体化在综合控制系统内完成，从而实现压缩机组控制高可靠性和可用性。

系统的设计应*障安全型(失电故障)，系统发生故障时，按照故障安全的方式停机；系统应具有统一、完善的系统硬件、软件故障诊断及自诊断功能，自动记录故障报警并能提示维护人员进行维护；系统的各种插卡应能在线插拔、更换。

机组控制系统制站应具有与SOE站的硬件接口，系统扫描速度应小于50ms，具有事件故障报警功能（SOE），以便对系统本身和过程生的每一个故障，或导致过程停车的因素都能及时地和按实际发生的时间记录下来。

机组控制系统应能在不停机情况下，在线对机组进行检查。

这些设施应能监控压缩机和附属设备的状态，按一定时间的间隔，提供在线的基本信息；如压力，温度，流量，振动和润滑油的条件等。

3）系统硬件：●统一、完整的系统硬件，实现机组控制的各项功能应在同一系统硬件下完成，真正做到系统控制的无缝连接。

●三重化冗余容错的主处理器及I/O卡件，满足3-2-1-0的工作方式，最大限度的满足控制系统可用性和可靠性。

所提供的硬件均应有TUV AK6认证。

●所有的I/O卡都应隔离型的，输入、输出、通道间、电源间都相互隔离●I/O卡具备识别现场接线断路或短路并发出报警的功能。

ITCC综合控制系统在压缩机组控制中的应用

ITCC综合控制系统在压缩机组控制中的应用作者：裴安卫杨向飞来源：《科技资讯》2011年第03期摘要:美国WOODWARD公司生产的ITCC透平-压缩机综合控制系统与传统的防喘振控制相比,具有满足工厂节能的需求、保持工艺过程平稳、有效避免传统防喘振控制带来的巨大能耗和工艺过程的剧烈波动等特点,有较好的经济效益和技术优势。

关键词:ITCC 防喘振控制压缩机综合控制系统中图分类号:TD4 文献标识码:A 文章编号:1672-3791(2011)01(c)-0125-01Abstract:Compared with the traditional anti-surge control,U.S.WOODWARD company's ITCC turbine - compressor integrated control system has the characteristicsto meet energy demand,maintain process smooth and avoid the enormous Energy consumption and the volatility process and others which traditional anti-surge control makes effectively,and there are good economic and technical advantages.Key words:ITCC;Anti-surge control;Compressor integrated control systemITCC综合控制系统与传统的防喘振控制(最小回流量控制、开环控制)相比,它能满足工厂节能的需求和保持工艺过程的平稳,避免传统的防喘振控制带来的巨大能耗和工艺过程的剧烈波动,具有较好的经济优势和技术优势。

1ITCC防喘振控制优势(1)传统的防喘振控制。

ITCC-----循氢机控制系统

第六章ITCC控制系统培训手册1 ITCC控制系统基本描述ITCC控制系统完成C6101压缩机机组的控制、数据采集、实时监测和联锁保护，同时具有报警，数据记录，打印等功能。

该系统还具有SOE-时间顺序报警记录功能。

6.1 ITCC控制系统的主要功能如下1.完成机组C6101开车前允许启动条件的自动检测机组允许启动条件为：润滑油压、油温正常、与机组有关的全部锁定状态消除、与机组有关的阀门位置正常等，条件满足，系统将自动给出允许开车指示；2.启动机组，自动控制机组进入正常运行状态；允许启动指示灯亮后，启动机组，经过升速阶段（包括自动越过临界转速），机组达到工作转速后，机组进入正常运行阶段。

3.机组运行后，该系统具有自动/手动切换能力，既可以自动运行，也可以由用户手动操作运行；4.该系统可以根据压缩机的入口压力，也可以由用户设定转速进行调节，以达到节约能源的目的；5.具有动态的防喘振能力。

系统采用具有国际先进水平的动态防喘振技术，依据机组流量、入口压力、出口压力、入口温度等多参数函数控制，机组的动态防喘振技术使机组具有最大运行空间，在保证机组安全运行前提下提高运行效率。

6.2 防喘振技术要求的基本功能∙某种原因（如:压缩机磨损造成喘振曲线的漂移，变送器超程回流阀有故障等）发生喘振，喘振安全边界自动重新调整。

∙工作点突然移向喘振区，自动打开回流阀。

∙指定控制器有适配增益和快开、慢关功能。

∙比例功能可忽略控制器的调节，强制打开回流阀。

∙喘振控制器可灵活地调用或禁止。

∙使用软手动控制功能有助于故障检测与测试。

∙工作点接近喘振线时，阀门预置特性打开回流阀泄压进行调整。

∙联锁停车，打开回流阀进行放空。

6.备用油泵自动启动，油箱加热器，热井备泵，集液箱备泵等设备的自动启停功能；在机组运行时，当润滑油总管压力信号低报警时自动启动备用油泵，保证油压正常，确保机组安全运行，备油泵停止采用手动方式。

7.机组的所有运行参数进行实时监控和调节，具有报警和联锁停机功能；8.自动正常停机、联锁停机等功能。

空分机组itcc培训资料

01
02
03
04
硬件升级
通过升级硬件设备，提高 ITCC系统的处理能力和存储
能力。
软件优化
对ITCC系统软件进行优化，提高系统运行效率和稳定性。
算法改进
改进ITCC系统中的算法，提高系统处理速度和准确性。
培训与维护
加强ITCC系统的培训和维护工作，提高操作人员的技术水
平和维护能力。
05
ITCC系统与其他系统的集成与交互
无破损或老化现象。
年度维护
每年对ITCC系统进行全面检查和维护，包括对所有部件进行更换或维修，对系统软件进行升级或
备份，确保系统正常运行。
ITCC系统故障排除方法
01
02
03
故障判断
当ITCC系统出现故障时，需根据故障现象判断故障原因，可结合报警信息、历史记录等进行分析。
故障处理
根据判断出的故障原因进行相应的处理，如更换部件、修复线路、重新安装软件等。
一旦发生ITCC系统安全事故，应立即报告并启动应急预案，组织专业人员进行处置，防止事态扩大。
04
ITCC系统性能测试与评估
ITCC系统性能测试方法
模拟测试
通过模拟实际运行环境，对ITCC系统进行性能测试，包括压力测试、负载测试等。
实际运行测试
在实际运行过程中，对ITCC系统进行实时监测和数据收集，分析系统性能表现。
教授学员如何操作ITCC系统，包括硬件设备的连接、软件安装与配置、系统监控与维护等，并培养学员的故障排除能力。
ITCC系统考核标准与方式
ITCC系统考核标准
制定详细的ITCC系统考核标准，包括对学员的理论知识、实际操作和问题解决能力的考核。

GE能源集团ITCC - 透平压缩机综合控制系统

ONFFLLININEE C oSSmt at agpegr e1es1s o r
ONFFLLININEE C oSSmt at agpegr e2es2s o r
ONFFLLININEE C oSmtagper3e s s o r
Stage 3
ONFFLLININEE C oSSmtatgapegr4ees4s o r
6
Mark VIe组态软件ToolboxSTTM
–• 硬件组态 - 直接拖入式组态 - I/O点查看、增加、删除及校验。组态模块上的LED的状态与实际模块显示需相同 - 每个I/O模块均配有带时标的详细诊断信息 - 硬件组态易学易用
7
•• 应用组态 - 可现场组态 - 浮点计算 - 动态数据显示 - 算术功能块 - 用户功能块 - 梯形功能块 - 密码保护 - 布尔及模拟量强制输出 - 自动生成应用组态文件，显示各应用块之间的相互关系
•• Mark VIe系统网络交换机 - 可以按用户要求实现单、双冗余及三冗余 - 工业级以太网交换机 - 提供8/16个10/100M RJ-45以太网口 + 1个光线口（可选） - 双色LEDs状态显示 - MTBF: > 2M hours - 高速背板可达 2.6Gb/s - 工作温度: -40 to 85℃ - 湿度: 10 to 95% 非凝结
• 趋势组态 - 自动上载数据块 - 毫秒级分辨率 - 拖放变量到趋势生成器 - 每个趋势图可有100个变量 - 左右拖拉时间轴 - 双光标 - 停机趋势上的报警信息 - 和趋势链接的事件记录
友好的人机界面HMI
RLEOMCOATLE
Propylene System Overview
A1
XZ-SOV-36022 Common Alarm

ITCC 系统在压缩机控制系统中的应用

炼油与化工REFINING AND CHEMICAL INDUSTRY第31卷ITCC系统在压缩机控制系统中的应用姜漫（中国石油大庆石化公司化工三厂，黑龙江大庆163714）摘要：文中分析了某苯乙烯装置压缩机控制系统的工作特性、基本配置、日常维护的便捷性。

该系统实现了较高的安全性的冗余容错式先进控制，并分析比较该系统与其他控制系统相比在操作方面的优势，阐述了该系统参与机组控制的运行方式。

关键字：ITCC系统；冗余容错；人机界面；TSxPlus系统平台中图分类号：TP23文献标识码：B文章编号：1671-4962（2020）02-0062-03Application of ITCC in compressor control systemJiang Man（No.3Chemical Plant of PetroChina Daqing Petrochemical Company，Daqing163714，China）Absract:This paper analyzed the working characteristics,basic configuration and convenience of daily maintenance of the compressor control system in a styrene unit.This system had realized the advanced control with high safety and redundancy fault tolerance,analyzed and compared the advantages of this system in operation with other control systems,and expounded the operation mode of the system in the unit control.Keywords:ITCC system;redundant fault tolerance;human-computor interface;TSxPlus system某苯乙烯装置PC271压缩机机组控制系统1996年投用，调节回路采用气动调节器和现场气动仪表；机组状态监测采用本特利的3300状态监测系统；调速控制采用TRICONEX的TS310调速器；安全联锁采用AB的Logix5000系列PLC。

ITCC综合控制系统在压缩机组控制中的应用研究

ITCC综合控制系统在压缩机组控制中的应用研究随着工业自动化的不断发展，控制系统在压缩机组中的应用越来越广泛。

ITCC综合控制系统作为一种先进的控制技术，在压缩机组中的应用研究也越来越深入。

本文将结合实际案例，探讨ITCC综合控制系统在压缩机组控制中的应用研究。

一、ITCC综合控制系统的概述ITCC综合控制系统是一种集现代计算机技术、通信技术和控制技术于一体的先进控制系统。

它可以实现对各种设备和系统的监测、控制和优化，提高生产效率、降低能耗，提供更加精确和迅速的控制。

在压缩机组中应用ITCC综合控制系统，能够实现对整个系统的全面监控和智能控制，提高生产效率和稳定性。

二、ITCC综合控制系统在压缩机组中的应用案例1.实时监测和诊断ITCC综合控制系统可以实时监测压缩机组的运行状态、压力、温度等参数，及时发现设备异常，预警并报警，提高设备可靠性和安全性。

同时，系统可以进行故障诊断，帮助工程师快速找到问题所在，减少维修时间，提高设备利用率。

2.智能控制和优化通过ITCC综合控制系统，可以对压缩机组进行智能控制和优化调度，根据不同的生产需求和用气量自动调节设备运行参数，提高系统的节能效率和生产效率。

系统还可以根据不同的负载情况实时调整设备运行状态，保持系统的稳定性和平衡性。

3.远程监控和管理4.数据分析和报告三、结语ITCC综合控制系统在压缩机组控制中的应用研究是一项具有重要意义的工作。

通过对ITCC综合控制系统在压缩机组中的应用案例进行实地调研和验证，不仅可以有效提高压缩机组的运行效率和可靠性，还可以促进控制技术的创新和发展。

相信随着科技的不断进步和控制技术的不断发展，ITCC综合控制系统在压缩机组控制领域的应用研究将会取得更加显著的成果。

1_TS3000机组综合控制技术(ITCC)及特点

3 4
5
Acceleration 升速 Run (No load rated speed to maximum control speed) 正常操作 Overspeed Trip Test 超速试验
Steam turbine start-up sequence description
蒸汽轮机起机顺序
TS3000综合透平压缩机组控制系统的特点-
与传统控制器比较
The Dis-Integrated Control System
传统的分散控制系统
DCS PLC Gatew ay
Vibration Surge ESD Governor
Local Panel
L/O S/O System
TRICONEX TS3000 (ITCC)
TS3000
Speed control Strategy
速度控制策略
Accurate speed measure- within 0.01%
精确的速度测量—测量精度0.01%
Critical Speed avoidance
临界速度控制
Multiple warm-up hold points
机组轴承位移、温度、振动监控
6、Sequencing Control
顺序控制
7、The interlock logic control of the turbine and unit.
机组和装置的联锁逻辑控制
Communication with other system
与其它系统通讯功能
DM2000
没有各种单功能控制器之间通讯的时间延迟

No interconnection of controllers required

SSS、ESD、F&G、ITCC系统简介

/ s3 Q) Z% ], U' _) b/ ^: D2 Y' r- m
大型机组在生产过程中起到心脏的作用，为此许多厂家对生产装置大型机组重要性的认识逐年提高。为避免事故的发生，多数厂家已经采用三重化冗余综合控制系统。目前在石油、化工、冶金等应用广泛的大型机组综合控制系统有 ICS TRIPLEX、CCC、TRICON、WOODWARD MICRONET、GE GMR 控制系统等综合控制系统。机组综合控制系统包括：机组联锁 ESD、SOE 事件顺序记录、机组控制 PID（例如：防喘振控制及调速控制等）及常规指示记录功能、故障诊断功能。
% K3 V: \ O: [6 ~: {4 C, U% N
F&G(Fire & Gas)火气系统主要完成油气区的可燃气体、毒性气体的检测和消防。消防系统由现场安装的火焰探头、毒气探头、可燃气体探头、烟雾探头；手动报警站、声/光报警器；水喷淋，泡沫喷淋和 CO2 喷射装置，就地单元控制器及控制系统构成。F&G 系统的基本
' e1 T6 F; x( L( N: H2 k6 g
1、 ; U! V7 k: g& Y
三重化冗余综合控制系统概念 ( c- B1 e. D# R+ l" D
三重化模块冗余：系统采用三重化技术，就是说：所有重要电路
都实现三重化，三重化的每个部分是独立的，但三个部分的功能又完全相同，三重化电路的输出信号在成为系统输出之前，经过一个三取二的表决芯片。当三个电路中有一路发生故障，输出错误信号，经过三取二表决后该错误信号被屏蔽掉，系统仍然输出正确的信号（电压、电流或开关状态）。系统不会因为内部故障而对过程产生影响。冗余：系统能在线更换模块是三重化技术的必然要求。在线更换必须达到冗余要求，就是在不中断正常运行的条件下，系统自动将发生故障模块（主）切换到备用模块，实现冗余功能。控制权交给备用模块之后，发生故障的模块可以在线拔出，对故障模块进行维护。

ITCC-DCS比较

没有专门的软件包，需用户自己编写；或外购专用的电子调速器、防喘振控制器等，增加了系统的复杂性和风险性；同时，由于控制精度差将会导致机组的运行效率低，增加生产成本。
SOE功能
已内置，可检索第一报警及做到毫秒级事件纪录，对事故分析和故障判断极为有利。
一般没有，其本身的报警记录时间间隔一般较长，分辨率较低。
有适合专业汽轮机调速的PI卡件，具有极高的精度和响应时间；具有大电流输出卡件，根据需要在某些应用中可以直接输出高达320mA电流以驱动专门的电业转换或执行机构；
没有专门的机组控制硬件；只能外购其它厂家仪表或转换器；响应时间长、精度较差，尤其不适合用于高速大型机组。
机组专用控制软件
有专用的防喘振、解耦及调速软件包，软件包的设计由专门的压缩机控制专家完成，使用灵活方便，控制安全可靠；
机组应用的集成性
可将机组的联锁保护、调速、防喘振、负荷调节、解耦控制等功能一体化实现。可将多个机组的控制及联锁保护在一套系统中实现，以实现最佳性价比。
一般需要由各分立部件搭健而成；例如，一般还要涉及ESD系统、电子调速系统等。
系统的监控能力
可设置独立的监控操作站在WinNT界面下进行流程、报警、历史信息、SOE等监控；也可采用多种通信方式在DCS上实现所有过程监控；
机组控制系统简单对比表
系统类别
比较项目
TRICONEX机组控制系统
通用DCS系统
主要应用对象
安全联锁及机组综合控制系统
装置过程监控及操作
系统结构
完全的三重化冗余冗错结构
控制层一般采用冗余或单结构
系统安全认证情况
获得TUV的AK5~6级认证
没有安全认证
系统可靠性
极强，不会应为单点故障而影响机组运行；可靠性达到99.999%.
