三段式电流保护
三段式电流保护(通用教材)
由三相五柱电压互感器组成
中性点直接接地系统的接地 保护
零序电流保护 零序方向电流保护
零序电流保护
零序电流速断保护的整定原则 (1)零序I段的动作电流应躲过被保护线路末端发生单相或两
相接地短路时可能出现的最大零序电流。 (2)躲过由于断路器三相触头不同时合闸所出现的最大零序
电流。 (3)在220kV及以上电压等级的电网中，当采用单相或综合
影响阻抗继电器正确工作的因素及克服方法
电力系统振荡的影响及振荡闭锁回路 电力系统振荡
影响阻抗继电器正确工作的因素及克服方法
振荡闭锁 电力系统发生振荡和短路时的主要区别 振荡时，电流和各点电压的幅值均呈现周期性变化而短路后，短路电
而短路时，电流是突然增
动作时限的整定
构成
灵当敏过系 电数流(保K护sen作)的为校本验线路的t2I主II保护t时1II，I 要求Kt sen
≥
1.3~1.5；
当作为相邻线路的后备保护时，要求Ksen ≥ 1.2。
模块2 电网相间短路的方向电流保护 （TYBZ01301002）
【模块描述】本模块讨论以电流的方向为判据，解决 两侧电源或单电源环网线路电流保护的选择性问题。 通过问题的提出和解决，达到理解掌握方向元件的构 成，正确动作，正确接线和整定计算的目的。
绝缘监视装置
绝缘监视装置
零序电流保护
当发生单相接地时，故障线路的零序电流是所有非故 障元件的零序电流之和，故障线路零序电流比非故障 线路大，利用这个特点可以构成零序电流保护。保护 装置通过零序电流互感器取得零序电流，电流继电器 用来反映零序电流的大小并动作于信号。
零序功率方向保护
利用故障线路与非故障线路零序功率方向不同的特点， 可以构成有选择性的零序功率方向保护，发生接地故 障时，故障线路的零序电流滞后于零序电压90°，若 使零序功率方向继电器的最大灵敏角为，则此时保护 装置灵敏动作。非故障线路的零序电流超前零序电压 90°，零序电流落人非动作区，保护不动作。

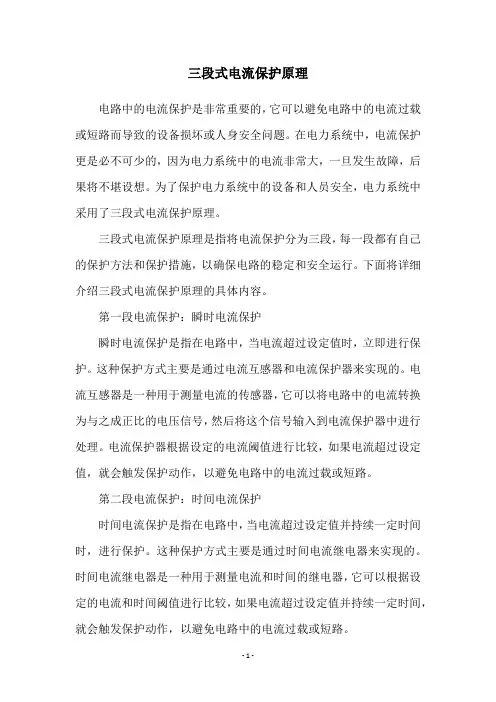

三段式电流保护原理
三段式电流保护原理电路中的电流保护是非常重要的，它可以避免电路中的电流过载或短路而导致的设备损坏或人身安全问题。
在电力系统中，电流保护更是必不可少的，因为电力系统中的电流非常大，一旦发生故障，后果将不堪设想。
为了保护电力系统中的设备和人员安全，电力系统中采用了三段式电流保护原理。
三段式电流保护原理是指将电流保护分为三段，每一段都有自己的保护方法和保护措施，以确保电路的稳定和安全运行。
下面将详细介绍三段式电流保护原理的具体内容。
第一段电流保护：瞬时电流保护瞬时电流保护是指在电路中，当电流超过设定值时，立即进行保护。
这种保护方式主要是通过电流互感器和电流保护器来实现的。
电流互感器是一种用于测量电流的传感器，它可以将电路中的电流转换为与之成正比的电压信号，然后将这个信号输入到电流保护器中进行处理。
电流保护器根据设定的电流阈值进行比较，如果电流超过设定值，就会触发保护动作，以避免电路中的电流过载或短路。
第二段电流保护：时间电流保护时间电流保护是指在电路中，当电流超过设定值并持续一定时间时，进行保护。
这种保护方式主要是通过时间电流继电器来实现的。
时间电流继电器是一种用于测量电流和时间的继电器，它可以根据设定的电流和时间阈值进行比较，如果电流超过设定值并持续一定时间，就会触发保护动作，以避免电路中的电流过载或短路。
第三段电流保护：差动电流保护差动电流保护是指在电路中，通过比较电路两端的电流差异来进行保护。
这种保护方式主要是通过差动电流继电器来实现的。
差动电流继电器可以测量电路两端的电流，并将它们进行比较，如果电流差异超过设定值，就会触发保护动作，以避免电路中的电流过载或短路。
综上所述，三段式电流保护原理是一种非常有效的电流保护方法，它可以确保电路的稳定和安全运行。
在电力系统中，三段式电流保护原理是必不可少的，因为它可以避免电力系统中的电流过载或短路而导致的设备损坏或人身安全问题。
因此，我们应该认真学习和掌握三段式电流保护原理，以确保电路的安全和可靠运行。

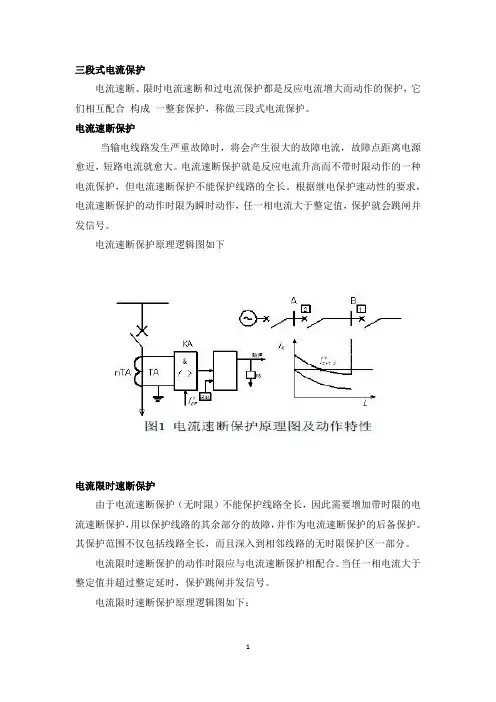

三段式电流保护
三段式电流保护电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成一整套保护，称做三段式电流保护。
电流速断保护当输电线路发生严重故障时，将会产生很大的故障电流，故障点距离电源愈近，短路电流就愈大。
电流速断保护就是反应电流升高而不带时限动作的一种电流保护，但电流速断保护不能保护线路的全长。
根据继电保护速动性的要求，电流速断保护的动作时限为瞬时动作，任一相电流大于整定值，保护就会跳闸并发信号。
电流速断保护原理逻辑图如下电流限时速断保护由于电流速断保护（无时限）不能保护线路全长，因此需要增加带时限的电流速断保护，用以保护线路的其余部分的故障，并作为电流速断保护的后备保护。
其保护范围不仅包括线路全长，而且深入到相邻线路的无时限保护区一部分。
电流限时速断保护的动作时限应与电流速断保护相配合。
当任一相电流大于整定值并超过整定延时，保护跳闸并发信号。
电流限时速断保护原理逻辑图如下：图1-2 电流限时速断保护原理逻辑图过电流保护原理电网中发生相间短路故障时，电流会突然增大，电压突然下降，过流保护就是按线路选择性的要求，整定电流继电器的动作电流的。
当线路中故障电流达到电流继电器的动作值时，电流继电器动作按保护装置选择性的要求，有选择性的切断故障线路三段式电流保护整体图三段式电流保护各段保护范围及时限的配合L1首端故障，L1的三段保护均启动，速断保护动作。
L1末端故障，L1的时限速断、定时过流保护均启动，时限速断保护动作。
L2首端故障，L1定时过流保护启动，L2的三段保护均启动，L2速断保护动作。
三段式电流保护的区别三段的区别主要在于起动电流的选择原则不同。
其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最大负荷电流来整定的。
当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护。
电源的保护功能主要是过压、过流保护两种功能。
三段式电流保护的整定及计算
三段式电流保护的整定及计算电流保护是电力系统中非常重要的一项保护措施，它能有效地保护电路设备免受过电流的损害。
其中，三段式电流保护是一种常用的保护方式，它利用三个不同的电流阈值来触发保护动作，以实现不同级别的保护。
本文将介绍三段式电流保护的整定方法及计算过程。
一、三段式电流保护的原理三段式电流保护是基于不同的电流阈值来触发不同的保护动作，以实现多级保护的目的。
一般来说，三段式电流保护包括低灵敏度段、中灵敏度段和高灵敏度段。
低灵敏度段主要用于对电流异常的早期预警，一般设置在额定电流的80%左右。
当电流超过该阈值时，保护装置会发出警告信号，以提醒操作人员注意。
中灵敏度段是三段式电流保护的核心，一般设置在额定电流的120%左右。
当电流超过该阈值时，保护装置会迅速切断电路，以避免设备过载或短路引起的损坏。
高灵敏度段是为了应对更严重的故障情况而设置的，一般设置在额定电流的150%左右。
当电流超过该阈值时，保护装置会立即切断电路，以确保系统的安全运行。
二、三段式电流保护的整定方法三段式电流保护的整定方法一般包括以下几个步骤：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将低灵敏度段的整定值设置在额定电流的80%左右。
通过实际测量和分析，确定适合的整定值。
2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将中灵敏度段的整定值设置在额定电流的120%左右。
通过实际测量和分析，确定适合的整定值。
3. 确定高灵敏度段的整定值：根据设备的额定电流和保护的要求，一般将高灵敏度段的整定值设置在额定电流的150%左右。
通过实际测量和分析，确定适合的整定值。
三、三段式电流保护的计算过程三段式电流保护的整定计算可以通过以下步骤进行：1. 确定低灵敏度段的整定值：根据设备的额定电流和保护的要求，将低灵敏度段的整定值设置为额定电流乘以0.8。
2. 确定中灵敏度段的整定值：根据设备的额定电流和保护的要求，将中灵敏度段的整定值设置为额定电流乘以1.2。
三段式电流保护
什么是三段式电流保护：三段式过流保护是指瞬时速断、时限速断作为线路的的主保护，定时过流保护作为线路的后备保护所组成的保护三段式电流保护各段保护范围及时限的配合L1首端故障，L1的三段保护均启动，速断保护动作。
L1末端故障，L1的时限速断、定时过流保护均启动，时限速断保护动作。
L2首端故障，L1定时过流保护启动，L2的三段保护均启动，L2速断保护动作。
三段式电流保护原理：速断是按照躲开某一点的最大短路电流来整定，限时电流速断是按照躲开下一级相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
但由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而有选择地切除故障，常将电流速断、限时电流速断和过电流保护组合在一起，构成三段式电流保护。
三段式电流保护的原理一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定二段又叫限时电流速断，按躲开下级各相邻元件电流速断保护的最大动作范围整定，可以作为本段线路一段的后备保护，比一段多时间t时限。
三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。
三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护。
电流速断保护（第一段）对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
三段式电流速断保护
1.25 954
1198 A
1 lmin Z1
3 2
ES I oIp
ZS .max
1 0.4
3 2
37 / 3 1198
9
16.3km
8km
想一想
还能够采 用什么措 施计算？
电力系统继电保护
电流保护
第三节 时限电流速断保护
（specified time current quick-break protection）
K sen
I (2) k .B.min I II op .1
1.3
1.5
若敏捷系数不满足要求， 改为与下一线路II段配合
I II op .1
K II rel
I II op .2
t1II t2II t
降低动作电 流
电力系统继电保护
5.单相原理图
QF
TQ
QF1
信号
KA I KT t KS
TA
电流保护
xT
U
k
%
U
2 av
100 SN
7.5 372
100 7.5
13.69
电力系统继电保护
A1
~
B2
电流保护
Ck
I (3) k .C .max
ES xS .min xAB xT
37 / 3 0.954kA 5.5 3.2 13.69
I
I op
KI rel
I (3) k .C .max
找一 找
与I段 保护 单相 原理 图旳 区别？
电力系统继电保护
电流保护
第三节 定时限过电流保护
（specified time over-current protection）
三段式电流保护
QF
QF
Y
+-
+
KA I> KM
• •
TA
信号
+
KS
-
电流速断保护单相原理接线图
KA--电流继电器 KM--热继电器 KS--时间继电器
2 优缺点
缺点：不能保护线路全长，而且随着系统运行方式的以及故障 类型的不同，其保护范围也要发生相应变化。 优点：因为不反应下一段线路的故障，所以动作时限将不受下 一线路保护时限的影响，可以时限瞬时动作。
特殊情况，如线变组时，将Ⅰ段保护区伸入变压器， 可以保护线路全长。
2
P1
M
l
E
1QF
P2
N
2QF
Zs
Ik
Ik 曲线1
曲线2
k
最大运方三相短路
最小运方 两相短路
最小保护区 最大保护区
M
R
Q
N
k1
I act
I (2) k.min
I (3) k.max l
2 A P1 1QF
Ik
B
C
2QF
ห้องสมุดไป่ตู้
P1Ⅰ段保护区
IaIIct.1KIrIelIaIIct.2
t1II
t
II 2
tt
I22t
3
限时电流速断保护单相原理接线图
QF
QF
Y
-
信号
+
+
+
KA I> KT
KS
-
• •
TA
2
黄金替补--定时限过电流保护
3 定时限过电流保护 线路配置了电流Ⅰ段及Ⅱ段后，可以切除本线 路上的故障。
三段式电流保护
L1
QF2
B
QF5 L2
C
QF6
t
t
t1
l 采用阶梯性原则的目的：保证保护动作的选择性， 尽量缩小停电范围。 5、灵敏度校验 I
t2
t t3
K sen
K min
I act
近后备：本线末端最小短路电流。Ksen>1.3~1.5 远后备：下及线路末端最小短路电流。Ksen>1.2
四、限时电流速断保护
1、作用：快速切除本线瞬时速断保护保护范围外的故障。 2、要求：能保护本线全长。动作时间尽量短。
3、整定计算：
A
QF1 L1 QF2
B
QF5 L2C QF6
I a ct1 I
I act2
I a ct1 K I
I rel act2
Krel 1.1 ~ 1.2
1.1 电网的电流保护
设备发生短路故障时，流入设 备的电流增大，利用这个特点构成 的保护。
1、瞬时电流速断保护
1、作用：快速切除设备和线路故障。 2、原理接线 QF
+ KA I LT + KM
QF1
信号 + KS
TA
-
整定原则：躲过本线路末端最大短路电流。
A I
QF1 L1 QF2
B
QF5 L2
六、三段式过流保护 瞬时速断、时限速断、定时限过电流保护组合构成的保 护装置。 瞬时速断、时限速断作为线路的的主保护，定时过流保 护作为线路的后备保护。 1、三段式电流保护各段保护范围及时限的配合 A
QF1 L1 QF2
B
QF5 L2
C
QF6
L1首端故障， L1的三段保护均启动，速断保护动作。
线路三段式电流保护
实验一三段式电流保护一、传统电磁型继电器三段式电流保护（1）实验目的1．掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2．理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
（2）实验原理1．阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区。
图1 三段式电流保护各段的保护范围及时限配合很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图2.11-1。
XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。
第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路X L-2的一部分，其动作时限为t1II= t2I+△t。
无时限电流速断和带时限电流速断是线路XL-1的主保护。
第Ⅲ段为定时限过电流保护，保护范围包括X L-1及XL-2全部，其动作时限为t1III，它是按照阶梯原则来选择的，即t1III=t2III+△t ，t2III为线路XL-2的过电流保护的动作时限。
继电保护三段电流保护
继电保护三段电流保护3.5阶段式电流保护P74~77电流速断保护只能保护线路的一部分，限时电流速断保护能保护线路全长，但却不能作为下一相邻线路的后备保护，因此，必须采用定时限过电流保护作为本条线路和下一段相邻线路的后备保护。
1.三段式电流保护：由电流速断保护，限时电流速断保护及定时限过电流保护相配合构成的一整套保护。
或或或或或出口继电器I段保护不完全星形接法ABCII段保护III段保护三段式电流保护原理图I段保护II段保护或III段保护或梯形图三段式电流保护展开图2.三段式电流保护的保护特性及时限特性由I段保护切除由I段保护切除由II段保护切除由II段保护切除由III段作后备保护切除3.三段式电流保护的评价优点：简单，可靠，并且一般情况下都能较快切除故障。
一般用于35千伏及以下电压等级的单侧电源电网中。
缺点：灵敏度和保护范围直接受系统运行方式和短路类型的影响，此外，它只在单侧电源的网络中才有选择性。
3.4电流保护的接线方式P63~683.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：①每相上均装有TA和KA、Y形接线②KA的触点并联(或)或③能反映所有单相接地故障接线系数:KAKconIg流入继电器电流=1(Y形接法)I2TA的二次电流继电器的动作电流：TAIg.operKconIopernTA(3-17)三相三继电器完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：①某一相上不装设TA和KA、Y形接线或②KA的触点并联(或)(通常接A、C相)③不能反映B相接地故障KA接线系数:流入继电器电流KconIgI2=1TA的二次电流TA继电器的动作电流：Ig.operKconIopernTA(3-17)两相两继电器不完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：3)两相电流差接线的特点：①某一相上不装设TA(通常接A、C相);②只装一个KA,反映A、C两相电压差。
三段式电流保护
三段式电流保护电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成 一整套保护，称做三段式电流保护。
三段的区别主要在于起动电流的选择原则不同。
其中速 断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最 大负荷电流来整定的。
一.无时限电流速断保护根据对继电保护速动性的要求，在简单、可靠和保证选择性的前提下，原则上力求装设快速动作的保护。
无时限电流速断保护（又称Ⅰ段电流保护）就是这样的保护，它是反应电流升高而不带时限动作的一种电流保护。
其工作原理可用图3-1所示单侧电源线路的无时限电流保护为例来说明。
图3-1 单侧电源线路无时限电流保护作用原理当线路上发生三相短路时，流过保护1的短路电流为KM M M K Z Z E Z E I +==∑)3( （3—1） 式中M E ——系统等效电源的相电动势；M Z ——系统等效电源到保护安装处之间的正序阻抗；K Z ——保护安装处至短路点之间的正序阻抗。
由式（3-1）可见，当系统运行方式一定时，M E 和M Z 是常数，则流过保护的三相短路电流，是短路点至保护安装处间距离L 的函数。
短路点距电源越远流过保护的三相短路电流越小。
图3-1中曲线1表示，系统在最大运行方式下三相短路时，流过保护的最大三相短路电流)3(K I 随L 的变化曲线。
曲线2，是系统在最小运行方式下两相短路时，流过保护的最小两相短路电流)2(K I 随L 的变化曲线。
对于反应电流升高而动作的电流保护装置而言，能使保护装置起动的最小电流称为保护装置的动作电流，以oper I 表示。
当流过保护装置的电流达到这个值时，保护装置就能起动。
显然，仅当通过被保护线路的电流k I ≥oper I 时，保护装置才会起动。
在图3-1中，以M 处保护为例，当本线路（L MN ）末端发生短路故障时，希望M 处无时限电流速断保护能瞬时动作切除故障，而当相邻线路首端（或称出口处）发生短路故障时，按照选择性要求，M 处保护不应动作，应由N 处保护动作切除故障。
三段式电流保护原理
三段式电流保护原理三段式电流保护是一种用于电力系统中的电流保护方式，其主要目的是检测和快速断开故障电流，以保护电力设备和人员的安全。
三段式电流保护主要分为测量阶段、判据阶段和动作阶段。
测量阶段是三段式电流保护的第一阶段，在这个阶段中，系统通过测量电流信号以获得故障信息。
常用的测量装置包括电流互感器、电流变送器等。
电流互感器主要用于将高电流转换为低电流，以便测量设备可以正确读取。
电流变送器主要用于将测得的电流信号传递给其他设备。
判据阶段是三段式电流保护的第二阶段，主要用于判定是否存在故障。
在这个阶段中，系统根据预设的电流阈值和时间限制来判断是否出现了短路或过载故障。
当电流超过阈值并持续一定的时间后，系统会判定为故障。
此外，还可以根据不同的电流故障类型设置不同的判据条件。
动作阶段是三段式电流保护的第三阶段，主要用于断开故障电流，以保护电力设备和人员的安全。
在这个阶段中，系统会通过开关或保护装置等方式迅速断开故障电流。
动作时间应尽量短，以减少故障对系统的不利影响。
三段式电流保护的优点在于其快速、准确的故障检测和断开故障电流的能力。
它能够有效地保护电力设备免受故障电流的损害，同时还能保护人员的安全。
此外，三段式电流保护还可以根据不同的系统和设备需求进行定制化设置，提高了保护的灵活性和可靠性。
然而，三段式电流保护也存在一些局限性。
首先，它需要在测量、判据和动作三个阶段中进行多次处理，可能引起一定的延迟。
其次，三段式电流保护需要设置合适的阈值和时间限制，如果设置不当，可能会导致误判或延迟动作。
另外，三段式电流保护对电流的测量精度要求较高，需要选用性能稳定的测量装置。
总的来说，三段式电流保护是一种重要的电力保护方式，能够有效地检测和断开故障电流，保护电力设备和人员的安全。
虽然存在一些局限性，但通过合理设置判据条件和选择合适的测量装置，可以提高三段式电流保护的可靠性和灵活性，确保电力系统的正常运行。
三段式电流保护
n继电器基本知识继电器的作用和原理作用：是一种自动对被控电路实行接通和低压电器1断开控制的装置或元件。
控制原理：当其输入量达到一定值时，继电器能使其输出的被控制量发生预计的状态变化(如触点打开、闭合或电平翻转)，从而实现对被控电路的控制。
2产业(电报电话、家电、汽车、航空航天)电力系统3n基本要求：Ø工作可靠，动作过程具有“继电特性”；Ø动作值误差小、功耗小、动作迅速、动稳定和热稳定性好以及抗干扰能力强。
4常用电磁型继电器继电器量度继电器：是一种能调节其动作量值(定值)的继电器，是继电保护系统的核心器件，也是继电保护系统中实现测量比较的环节。
继电保护课程研究的主要是量度继电器的工作原理。
过电流继电器XXX5量度继电器过量继电器欠量继电器过电压继电器高周波继电器(频率)低电压继电器距离继电器低周波继电器继电特性—无论启动和返回，继电器动作均明确干脆，不可能停留在某一中间位置。
返回系数P45Return coefficientRelay characteristic6过电流继电器的继电特性一切过量继电器返回系统恒小于1。
实际应用常要求过电流继电器有较高返回系数，如0.85-0.9。
(实际可调)l—返回电流与启动电流比值。
n本章重点n三段式相间电流保护的基本原理。
第3章基于单端信息的线路保护Line protection based on single informationKeynotes of this chapter7n方向电流保护及方向元件。
低压电器Basic principle of three -phase oveercurrent protectionDirectional overcurrent protection and directional elementl 输电网与配电网l输电网特点：l 作用：承担电能输送任务，电压高、功率大。
l 电压等级: 750kV, 500kV, 330kV, 220kV, 110kV。
三段式电流保护的整定与接线
三段式电流保护由速断保护、限时速断保护和过流保护三段组成，各段之间相 互配合，能够有效地切除被保护设备内部的故障，并避免设备受到进一步损害。
工作原理
速断保护
过流保护
根据躲过被保护设备启动时的最大启 动电流来整定，一旦线路中出现大于 这个电流值的情况，保护装置就会立 即动作，切断电流。
根据躲过被保护设备的最大负荷电流 来整定，当线路中出现大于这个电流 值的情况时，保护装置会动作，切断 电流。
缺点
1 2
接线复杂
三段式电流保护的接线较为复杂，需要配置多个 保护装置，增加了调试和维护的难度。
保护范围有限
三段式电流保护的保护范围受到电流互感器变比 和系统运行方式的影响，可能存在保护死区。
3
对系统运行方式敏感
三段式电流保护的保护定值和延时需要根据系统 的运行方式和负荷变化进行调整，否则可能导致 误动作或拒动。
限时速断保护
根据躲过被保护设备出口的最大短路 电流和一定的延时来整定，在出现大 电流的情况下，保护装置会在延时后 动作，切断电流。
适用范围
01
适用于10kV及以上的电力系统中 的变压器、发电机和输电线路等 设备的保护。
02
对于某些特定设备，如大型电动 机和并联电容器等，也可以采用 三段式电流保护进行保护。
住宅小区供电系统中的应用
住宅小区供电系统需要满足居民的日常生活需求，对供电的连续性和稳定性要求较高。三段式电流保 护能够有效地检测和切除故障线路，保障居民用电的可靠性。
在住宅小区供电系统中，三段式电流保护的整定值需要考虑居民用电负荷的特点，如峰谷用电、季节 性用电等。同时，还需要根据配电线路的长度、导线截面等因素进行合理配置，以确保保护装置能够 快速、准确地切除故障线路。
