电缆桥架的选型与设计-8页word资料
电缆桥架结构形式及选用原则
电缆桥架结构形式及选用原则电缆桥架是指用于支撑和维护电缆的一种金属架空结构，其作用是为电缆提供稳定的支撑和保护，同时可在水平和垂直方向上进行布线。
本文将介绍电缆桥架的常见结构形式以及选用原则。
电缆桥架的结构形式电缆桥架可以按照结构形式分为以下几种：1. 悬挂式电缆桥架悬挂式电缆桥架是指将架体单独吊挂于吊杆、吊索或钢丝绳上，通过调整吊杆或钢丝绳的高度来完成对电缆桥架的高度控制。
悬挂式电缆桥架适用于跨越较大距离的场所。
2. 基础式电缆桥架基础式电缆桥架是指将架体直接安装于基础上，包括外露式和内置式两种结构。
外露式电缆桥架一般用于室外场所，内置式电缆桥架则用于室内场所。
3. 隧道式电缆桥架隧道式电缆桥架主要应用于大型的地下综合管廊、隧道等场合，其结构形式一般采用双侧带孔构造，可快速布线和更换电路。
4. 铁路电缆桥架铁路电缆桥架是一种专门为机车车辆电气化系统设计的电缆桥架。
其结构形式包括悬吊式、墙壁式、地面式等多种，能够满足不同场合的要求。
电缆桥架的选用原则在选用电缆桥架时，需要根据具体情况进行综合考虑。
以下是电缆桥架的选用原则：1. 负载能力电缆桥架需要能够承受所承载电缆的负载，因此在选用时需要考虑到预估负载能力。
2. 路线布局在布局电缆桥架时，需要consideration-tiling 电缆桥架的直线长度、弯曲半径、交叉路径、连通数量等因素。
3. 安装和维护选用的电缆桥架需要方便安装和维护，以免后期维护成本过高。
4. 环境适应性不同地区的环境条件和气候条件都会对电缆桥架的使用产生影响。
在选择时应考虑到所使用场所的环境情况。
5. 材料质量电缆桥架所使用的材料质量不仅会影响使用寿命，还会影响承重能力、抗冲击性和防腐蚀能力等特性。
结论电缆桥架是现代电力系统极为重要的组成部分之一，其选用要根据实际需求进行综合考虑，结合负载能力、路线布局、安装维护、环境适应性和材料质量等多种因素进行综合分析。
只有选用合适的电缆桥架方案，才能保证电力系统的正常运行与稳定工作。
电缆桥架方案
电缆桥架方案随着电力行业的不断发展和城市建设的迅速推进，电缆桥架作为一种重要的电力设施，扮演着电缆敷设和保护的重要角色。
为了有效地管理和维护电缆系统，制定一套合理的电缆桥架方案尤为重要。
本文将针对电缆桥架的选择、设计和安装等方面进行论述，以期为读者提供有益的参考。
1. 电缆桥架的选择在选择电缆桥架方案时，需要考虑多个因素，如所需承载能力、使用环境和安全要求等。
根据所需承载能力的不同，电缆桥架可以分为轻型、重型和超重型等多种类型。
对于普通的办公楼、商场等场所，轻型和重型电缆桥架通常已能满足需求；而对于工厂、机场、车站等大型场所，超重型电缆桥架更为适用。
此外，还需要考虑电缆系统的走向、布线长度和接地要求等因素，以确保选用的电缆桥架能够满足实际需求。
2. 电缆桥架的设计在设计电缆桥架方案时，首先要根据工程实际情况进行测量和分析，确定电缆走向和布置位置。
其次，需要考虑电缆的数量、尺寸和重量等因素，以确保电缆桥架具备足够的承载能力。
同时，还要充分考虑通风、防水、防火等安全要求，选择相应的配件和材料，如电缆槽盖板、连接件、接地装置等。
最后，根据设计要求绘制详细的施工图纸，并制定施工计划，确保电缆桥架的设计能够顺利实施。
3. 电缆桥架的安装电缆桥架的安装过程需要严格按照设计要求进行。
首先，需要对施工场地进行清理和准备工作，确保施工环境安全整洁。
然后，按照施工图纸进行桥架的组装和安装，注意各个连接点的牢固性和平整度。
在安装过程中，还要注意检查电缆桥架的水平度和垂直度，以确保电缆的敷设规范和安全性。
最后，进行电缆的敷设和连接，然后进行电缆桥架的验收和测试，确保其达到设计要求和安全标准。
总结起来，电缆桥架方案的选择、设计和安装等环节都需要认真对待，保证电缆系统的可靠性和安全性。
只有在充分考虑实际需求和合理设计的基础上，才能制定出有效的电缆桥架方案。
希望本文对读者在进行电缆桥架方案选择和实施过程中提供一定的帮助与指导。
电缆桥架的选择和选型注意事项
电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。
1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。
电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。
1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。
1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
其整体耐火性能应满足国家有关规范或标准的要求。
在工程防火要求较高的场所．不宜采用铝合金电缆桥架。
1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。
1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。
1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。
若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。
1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。
桥架选型手册
桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。
本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。
二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。
其结构简单，易于维护，但占用空间较大。
2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。
其外观美观，但成本较高。
3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。
其造型多样，可根据需求定制。
4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。
其造型独特，可有效降低噪音和振动。
5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。
其灵活性强，适用范围广。
三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。
2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。
3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。
4. 根据预算和工程周期等因素考虑桥架的成本和质量。
四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。
推荐规格：宽度200～300mm，高度根据实际需要而定。
2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。
推荐规格：宽高比至少为2:1，以保证通风效果。
3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。
4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。
建议跨度不超过15米，特殊情况应经过计算确定。
5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。
常用的组合方式有槽梯结合、托盘与梯形结合等。
桥架选型
强、弱电线路应分槽敷设，强、弱电在分线盒(箱)交叉时必须采用金属分离板隔开，强、弱电的导线不得在线槽内直接接触。
地面线槽内的各种配线仅允许在分线盒出线口处接头。
地面线槽在施工安装中，要求全部线槽管连成一个可靠的接地整体。
电缆桥架选型设计1、确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、确定走向根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。
3、计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量(kg／m)n1·n2·n3……nn为相同电缆根数G总<G允（电缆侨架的允许荷载参照荷载曲线图表）4、选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。
5、根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。
层次电缆用途采用的申缆桥架形式计算机电缆带盖板的盘架或槽架、全封闭式上屏蔽电缆带盖板的盘架槽架、全封闭式一般控制电缆梯架低压动力电缆梯架高压动力电缆1.5-3KV 带盖板的盘架下特高压动力电缆35KV 带盖板的盘架各层电缆的层间距离为：控制电缆≥200mm动力电缆≥300mm机械化敷高电缆≥400mm7、当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立注受力平衡，应选用对材载荷方式，敷设电缆桥架。
8、大跨距敷设电缆，可选用大跨距电缆桥架。
9、电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。

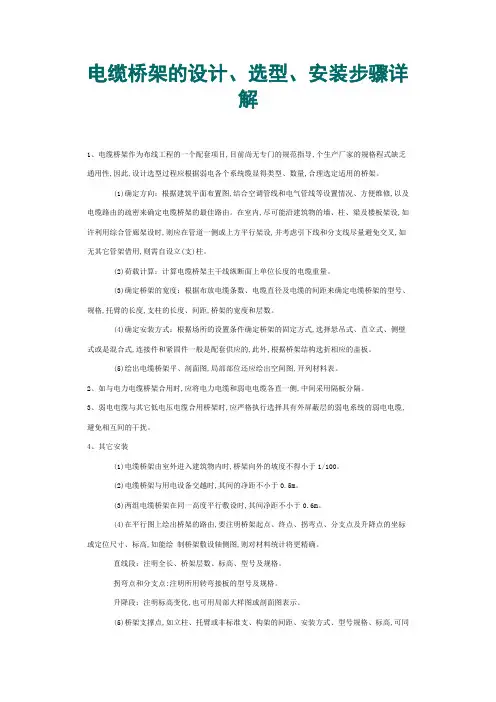

电缆桥架的设计、选型、安装 文档
电缆桥架的设计、选型、安装步骤详解1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、其它安装(1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
电缆桥架类型分析 标准型号及设计选型
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
电缆桥架工程设计说明
电缆桥架工程设计说明一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。
户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则。
当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m 的直线段侧设置一个支、吊架。
当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、桥架多层设置时层间中心距为200，250，300，350mm。
电缆桥架结构形式及选用原则
1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。
（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。
（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。
托盘、槽式具有防尘、防干扰性能，但散热性能较差。
（4）电缆桥架在民用建筑中主要用于明敷布线。
2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。
在工业与民用建筑中、通常用于明敷布线系统。
梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950℃、3h的矿物绝缘电缆外，750℃、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。
3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。
工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。
托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750o C>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。
4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。
它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。
金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。
槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。
电缆桥架型号该怎么选择
电缆桥架型号该怎么选择电缆桥架是电气行业中最为常用的一种既能够维护电缆线路，还能下降产生风险事端的建筑材料。
跟着科技的开展，电缆桥架的运用率越来越高，而且衍生了很多种不同功用的桥架类型。
电缆桥架首要由支架、托臂和装置附件组成，桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物外露天。
也能够敷设在建筑物和管廊支架上。
今日的这篇文章咱们首要介绍一下电缆桥架型号该怎么选择。
电桥架型号介绍：无孔式托盘桥架：也被称为槽式桥架，从下图能够看出槽式桥架是一种全封闭的电缆桥架，它的全封闭特征给它带来了非常好的抗干扰和抗腐蚀优势，能够更好得让电缆不会收到外界要素而损坏。
常常被运用在电子设备较多的机房，信号较激烈的通讯塔等...需求高灵敏系统的操控电缆的环境中。
梯式桥架：梯式桥架是职业依据国内外有关资料及同类产品改善研制而成的一个新式桥架，从下图能够看出它的外观跟梯子差不多，具有重量轻，成本低，造型独具匠心，装置便当、散热、透气性好等长处。
它适用于一般直径较大电缆的敷设，特别问适用于高、低压动力电缆的敷设。
有孔式托盘桥架：也被人称为托盘式桥架，从它的名字就能够看出来它跟槽式桥架的样式是差不多的，差异就在于托盘式桥架带有打孔，那么这些孔是用来干什么的呢？信任咱们都猜到了一点，这些孔是用来散热的，也是由于这些孔才让托盘式桥架称为常常被运用的桥架。
所以托盘式电缆桥架有着重量轻、载荷大、外型美丽、结构简略、设备便当等长处。
它不只适用于电力电缆设备，也适用于操控电缆的敷设。
电缆桥架型号该怎么选择：在工程设计中，应根据经济合理性，技术可行性，运行安全性等因素综合比较电缆桥架的布局，确定方案，并充分满足施工安装，维护和修理的要求，电缆敷设。
1、水平放置时，电缆桥架距地面的高度通常不小于2.5m。
垂直放置时，地面上方1.8m以下的部分应使用金属盖板保护，除非在特殊的电气室内放置。
如果电缆桥架水平放置在设备夹层或人行道上且小于2.5m，则应采取保护性接地措施。
常用电缆桥架、金属线槽、梯架、拖盘、线管壁厚选型标准
常用电缆桥架、金属线槽、梯架、拖盘、线管壁厚选型标准电缆桥架、金属线槽、梯架、拖盘和线管等是现代建筑常用的电缆敷设工具。
不同的应用场景和工程需求需要选择适合的桥架、线槽、梯架、拖盘和线管，并根据具体情况选择合适的壁厚。
本文将从常用的电缆桥架、金属线槽、梯架、拖盘和线管五个方面，介绍选型标准。
1.电缆桥架电缆桥架是一种用于电缆敷设的重要设备，广泛应用于建筑、电力、通信等行业。
常用的电缆桥架有钢制电缆桥架、玻璃钢电缆桥架和铝合金电缆桥架等。
选用电缆桥架时需要考虑以下几个因素：(1)载荷能力：根据实际所需敷设的电缆数量和重量，选择适当的电缆桥架载荷能力，以确保安全和稳定的敷设；(2)寿命和耐腐蚀性能：根据环境条件和使用寿命要求，选择适合的电缆桥架材料，以避免长期使用中出现腐蚀和损坏；(3)安装和维护便捷性：以确保电缆敷设的高效和方便性，选择易于安装和维护的电缆桥架。
2.金属线槽金属线槽是安装在墙壁、天花板或地面上的一种电线电缆敷设工具。
选用金属线槽时要考虑以下几个因素：(1)物理特性：金属线槽应具有足够的强度和刚度，以承受敷设电缆时的压力和重量；(2)耐腐蚀性能：选择具有良好耐腐蚀性的金属材料，以避免长期使用中出现腐蚀和损坏；(3)绝缘性能：金属线槽应具有良好的绝缘性能，以保证电缆和设备的安全；(4)安装和维护便捷性：选择易于安装和维护的金属线槽，以提高工作效率。
3.梯架梯架是一种用于电线电缆敷设的钢制或铝制设备。
选用梯架时要考虑以下几个因素：(1)负载能力：根据实际敷设电缆的负载情况，选择适当的梯架负载能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的钢材或铝材，以延长梯架的使用寿命；(3)可调性：梯架应具备可调性，以适应不同敷设需求；(4)安装和维护便捷性：选择易于安装和维护的梯架，以提高工作效率。
4.拖盘拖盘是用于电缆敷设的一种承载结构，常用于工业场所的电缆敷设。
选用拖盘时要考虑以下几个因素：(1)载荷能力：根据实际敷设的电缆数量和重量，选择适当的拖盘载荷能力；(2)材料和耐腐蚀性能：选择具有良好耐腐蚀性的材料，以延长拖盘的使用寿命；(3)结构和尺寸：根据敷设需求选择合适的拖盘结构和尺寸；(4)安装和维护便捷性：选择易于安装和维护的拖盘，以提高工作效率。
(整理)电缆桥架选型计算
电缆桥架选型计算一、电缆桥架尺寸选择与计算 1、载荷校验如果载荷不满足，可选择更大尺寸级别的桥架，或增加支撑点数量、减少支撑间距。
2、桥架宽度计算不妨考虑最低尺寸条件，即令k=d/4,于是...)n 45b 332211+++=d n d n d （ 将电缆直径和根数代入上式便可计算出桥架最小宽度，再选择相应规格桥架。
二、桥架宽度计算 1、电缆近似外径电缆规格（mm 2)电缆近似直径（mm)YJV22：3×16+1×10 19.3 YJV22：3×25+1×16 22.6YJV22：3×35+1×16 24.7 YJV22：3×70+1×35 33.6 YJV22：3×120+1×7042.7YJV22：3×150+1×7046.9 BVR ：10 8.9 BVR ：169.9BVR ：35 12.82、桥架宽度计算BVR ：7016.3 BVR ：12020.4桥架段号敷设电缆(mm 2）桥架宽度（mm) 桥架型号（mm)桥架13*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，3×16+1×10，10,16,35,70,2*120b=5/4(3×46.9+42.7+33.6+24.7+22.6+19.3+8.9+9.9+12.8+16.3+2×20.4)=466,考虑余量选500500*150桥架23×16+1×10，10b=5/4(19.3+8.9)=35.25，考虑余量选200200*100桥架33*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，16,35,70,2*120b=5/4(3×46.9+42.7+33.6+24.7+22.6+9.9+12.8+16.3+2×20.4)=430.125500*150桥架43*（3×150+1×70），3×70+1×35，3×35+1×16，3×25+1×16，10,16,35,70,2*120b=5/4(3×46.9+42.7+24.7+22.6+8.9+9.9+12.8+16.3+2×20.4)=399.25，考虑余量选500500*150桥架5 3×120+1×70，70b=5/4(42.7+16.3)=73.75，考虑余量及电缆弯曲半径选200200*100 桥架6 3*（3×150+1×70），3×70+1×35，2*120，35 b=5/4(3×46.9+33.6+2×20.4+12.8)=227.9，考虑余量及电缆弯曲半径选400400*150 桥架7 3×35+1×16，16 b=5/4(24.7+9.9)=43.25，考虑余量及电缆弯曲半径选150200*100 桥架83×2.5+1×1.5等小线考虑余量及电缆弯曲半径选150200*100。
电缆桥架怎么选型号和规格
桥架作为一个支撑和安放电缆的支架，只要工程需要铺设电缆就会用到桥架。
无论是在机房、地下室、或者工业行业和安全性要求高的场所，都能看到桥架的运用。
桥架分很多种，大家知道怎么选择吗？
1、桥框架、槽及其支撑吊架应在腐蚀条件下使用耐腐蚀刚性材料制成。
或采用防腐处理，抗氧化处理方法应满足工程要求。
地位和持久性的应用。
铝合金电缆桥架应用于耐腐蚀要求较高或应用于酸洗的地方。
2、在具有防火应用的区段中，可以向电缆梯、托盘中添加耐火或耐火板、网和其它材料以形成开放或半封闭结构。
3、在工程设计中，桥架框架的布置应根据经济适用性、技术可行性、施工安全性等因素进行比较，以保证最佳的处理，同时也满足施工安装、养护和碾压的要求。
4、当水平放置时，桥架从空中的高度通常不小于2.5m。
一个小金属盖应该被珍藏在垂直低于1.8米从天空，除了当它被放置在一个电气室。
电缆桥架应铺设在层间或马道上，不超过2.5m。
桥架及其支撑吊架用防火涂料涂装。
消防员应能满足国家的要求，无论其规范或规范如何。
在消防安全要求较高的地方，不应采用铝合金电缆桥架。
5、电缆线路具有重要的电磁干扰障碍，或有保护性的外膜N，针对环境要求，如室外阳光、石油、腐蚀性液体、易燃性粉尘等，应采用无孔托盘电缆桥架。
6、在灰尘容易堆积的地方，应选择电缆桥架的盖板；在干部通道或马路对面的室外路段中选择盖板。
底桥框架应设置垫板或无孔托盘。
以上就是四川科桥电器设备有限公司为大家介绍的电缆桥架怎么选型号和规格的相关内容，希望对大家有所帮助！。
电缆桥架的选型
电缆桥架的选型桥架的选型和管线的选择一个道理，按线缆截面积*2.5=桥架截面积。
然后按样本选>=该截面积的桥架高宽尺寸。
2.5是0.4的填充率的意思缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。
注意事项1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。
4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
常用电线桥架规格尺寸表及选用方法
常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。
桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。
桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。
无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。
梯架:是由边和若干横档组成的梯形部分。
组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。
电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。
梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。
托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。
底部打孔，便于散热。
常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。
2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。
3.根据最大缆索总均布载荷值校核桥梁强度。
检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。
4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。
5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
电缆桥架的选型、分类、敷设方式Word版
线径与电流关系2.5平---16A4平---20A6平---32A10平---50A16平---63A25平---80A35平---100A50平---125A70平---160A95平---200A120平---250A185平---350A240平-400A桥架规格单位容纳超五类线60*35 根3075*35 根50100*50 根60150*75 根100200*100 根180250*125 根230300*100 根280300*150 根330400*100 根380400*150 根430400*200 根480500*100 根530500*150 根580500*200 根620600*100 根680600*150 根720600*200 根780800*100 根830800*150 根880800*200 根930电缆的分类电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D 不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术总结报告——电缆桥架的选型与设计电缆桥架是工程设计中用于敷设电缆的一种重要工具，本文将就选型、设计过程中的一些问题分以下五方面做一个总结。
一、确定电缆桥架走向我们需要根据设备用电点分布情况和土建条件，结合其它专业管线和电气管线设置情况并考虑方便维修因素，以及电缆路由的疏密来确定电缆桥架的最佳路径。
室内桥架一般在专用电缆沟内架设，或者在无吊顶处结合结构柱支架安装、靠墙支架安装、屋架下弦构件上安装或沿梁底吊装，在有吊顶处吊顶内吊装或靠墙支架安装。
如无其它管架借用，则需自设立（支）柱。
设计中必须与各专业协调，避免与工艺和其它设备管线发生矛盾。
二、电缆桥架型式及品种的选择首选应进行荷载计算，通过计算电缆桥架主干线纵断面上单位长度的电缆重量，来确定电缆桥架的最大荷载、支撑间距。
最大荷载、支撑间距应小于允许荷载和支撑跨距。
广义上的电缆桥架包括桥架、线槽和支架三种不同类型。
电缆支架用于主电缆（110kV及以上或低压动力大电缆）的敷设，桥架则用于低压部分或小直径电缆及控制电缆敷设，线槽用于导线敷设。
金属线槽和槽式电缆桥架的区别很模糊，其高宽比和密封性能要求并无不同。
各规范对其定义为：GB/T19215.1-2019（IEC61084-1:1991）对电缆槽系统的定义：将绝缘导线、电缆、软线包围起来和/或为适应其他电器设备而设的由一可拆卸的盖板和一底座组成的密闭性包封系统。
QB/T1614-1992对线槽的定义为：横截面为方形的、有可拆的盖和底板座，能将安装在其中的电线全部包围起来的装置。
CECS31-2019对桥架定义为：由托架、附件、支（吊）架三类部件构成的、支撑电缆线路的具有连续钢性的结构系统。
由此可见，金属线槽和槽式电缆桥架本质上没有区别，分别在于金属线槽用在室内、主要用于支路和导线敷设、宽度尺寸不大于200mm、刚性一般（线槽支撑点2米一个），而电缆桥架室内外皆可、主要用于干线和电缆敷设（如果走导线的话要穿管）、尺寸不小于100mm、刚性比线槽好（大跨距桥架可以做到每6米一个支撑点）。
桥架型式包括托盘式、槽式、梯级式，材质有铝合金、镀锌钢、不锈钢、复合环氧树脂、拉挤玻璃钢等。
根据使用区域的环境，腐蚀情况、防爆等级、防火等级、桥架内的电缆重量等因素，桥架选择原则如下：1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖板）。
2、腐蚀性环境应采用铝合金、镀锌钢、玻璃钢电缆桥架，强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、腐蚀严重的地区，潮湿的南方沿海地区应采用用铝合金电缆桥架，但需考虑其支撑间距（铝合金桥架支撑间距比镀锌钢小）。
4、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
5、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
6、大跨距（>3m）要选用复合型桥架（FB）。
7、户外要选用复合环氧树脂桥架（F）。
8、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
三、电缆桥架规格选择确定桥架的品种后，应根据布放电缆根数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度，立柱的高度、间距，桥架的宽度和层数。
电缆在空气和土壤中敷设的载流量常见，桥架和穿管敷设的载流量无法查到。
在桥架内电缆敷设要看具体密度情况，电缆之间能空30mm的，可参考空气中的载流量，电缆排满时，单层可略为减小，双层压住的，则应减20%及以上。
这就是说，电缆在桥架里放的层数不同，载流量校正系数不同。
小电流的控制电缆可以叠加敷设，大电流的动力电缆只能一个桥架一层（高压单芯动力电缆可以品字形敷设），电缆之间尽量不要挤住（留缝隙散热），一层不够时可设置多层桥架。
在电缆交叉的地方电缆可以叠放。
以下为《民用建筑电气设计规范实施指南》对电缆在桥架内敷设的要求：8.5.3 同一路径无防干扰要求的配电线路，可敷设于同一金属线槽内。
线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导体不宜超过30根。
控制和信号线路的电线或电缆的总截面不应超过线槽内截面的50％，电线或电缆根数不限。
有电磁兼容要求的线路与其他线路敷设于同一金属线槽内时，应用隔板隔离或采用屏蔽电线、电缆。
8.10.7在电缆托盘上可无间距敷设电缆。
电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。
NEC法规第362-5条规定：导线槽的任一横截面上不应装有30根以上的载流导线。
导线槽任一横截面上所有导线截面之和不应大于导线槽内横截面积的20%。
此时可不考虑多根导线共槽敷设时，载流量降低系数；当多根导线共槽敷设，考虑载流量的降低系数时，不应限制载流导线的根数，但导线槽内任一横截面上所有导线的截面之和不应大于导线槽内横截面积的20%。
日本《电气设备技术标准》第197条一款规定：安装在金属槽内的电线截面（包括绝缘层的截面）的总和，不应大于管槽内部截面积的20%（仅安装电气信号、交通指示灯及其他类似的装置或控制回路的配线时为50%）。
由此可见，桥架电缆填充率及载流导体的根数，应满足散热、敷线和维修更换等安全要求，不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的余量。
线槽一般不超过线槽截面积的20%，控制、信号线路等非载流导体，不存在因散热不良而损坏电线绝缘问题，填充率可增至50%。
现给出采用填充率指标计算（一般电缆桥架的填充率取40%左右）的计算公式如下：对电力电缆——电缆桥架宽度B=n1(d1+k1)+n2(d2+k2)+……对控制电缆——电缆的总截面积Sn=n1S1+n2S2+……需要的桥架横截面积S=Sn/40%桥架宽度B=S/h=Sn/40%h式中：d1、d2、d3……为各电缆直径，S1、S2、S3……为各电缆截面积，n1、n2、n3……为相应电缆直径的根数，k1、k2、k3……为电缆间距（k值最小不应小于d/4），h为选定的桥架高度。
此外还有利用穿管计算电缆桥架宽度的简单方式，例如240截面的电缆穿SC80的保护管，有4根240截面的电缆，就按每根穿SC80的管，4根并排放置，400宽的桥架能放下，电缆根数越多，富余量越多，可以适当乘系数。
确定桥架宽度和层数后，各种弯通及附件规格应符合工程布置条件并与桥架相配套。
支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置，并应满足荷载的要求。
四、电缆桥架设计其它应考虑的问题1. 水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于250mm，与弱电电缆桥架距离不小于0.5m。
电缆桥架与用电设备交越时，其间的净距不小于0.5m。
电缆桥架宜高出地面2.2m以上，无特殊要求（运货通道等）则一般按民规距地高度不宜小于2.5m，桥架顶部距顶棚或其它障碍物不应小于0.3m。
2. 桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
3. 为了避免干扰，变频器驱动电机的电缆，应放置在电缆沟内单独一层加护罩托盘式电缆桥架中。
弱电电缆与其它低压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电电缆，以避免相互间的干扰。
弱电电缆与其它电缆合用桥架同一层时，应各置一侧，中间采用隔板分隔。
动力电缆和控制电缆一般是要求分开放置或者加隔板，交流、直流动力电缆也应分开放置。
耐火消防电缆和普通电缆可以同桥架敷设，但必须加防火隔板。
4. 电缆桥架内能不能敷设导线？这种敷设需要在工业电气布线中经常碰到，看似简单的一个问题，实际上却缺少国标规范或者行业规定的理论支持。
有人认为导线不宜放在电缆桥架内附设，会引起三相不平衡，容易发热；而且电缆工作温度90°，导线工作温度60°，也不适合放置在一起；还有就是电缆桥架有很大的散热孔，容易损坏导线的单层绝缘皮，起不到机械保护作用，容易破皮导致发生事故。
因此导线不能直接敷设在桥架内，但可以穿套管敷设在桥架内。
5. 桥架系统应具有可靠的电气连接并接地（只对金属桥架），对于镀锌电缆桥架无须有专门接地装置，其本体即可作为接地干线；对于表面进行非金属处理的桥架则必须有专门的接地装置；采用玻璃钢桥架时，应沿桥架全长另敷设专用接地线。
桥架的接地线可用一般采用—25X4热镀锌扁钢，长距离的电缆桥架每隔30m接地一次，桥架层间跨接线采用BVR-16mm2导线或等截面的铜编织线。
6. 桥架的立柱、托臂等支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂刷防腐漆。
五、桥架系统施工图设计内容桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：1、桥架系统的平面布置图。
2、桥架系统的有关剖面图。
3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。
4、有特殊要求的非标件技术说明或示意图。
在平面图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点：注明所用转弯接板的型号及规格。
升降段：注明标高变化，也可用局部大样图或剖面图表示。
桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可统一在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。
电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。
我们在工程电缆设计过程中，应尽量结合实际情况全面考虑，争取做到技术先进、经济合理、安全适用、便于施工和维护。
李骥2012-4-5。
