SHGD02-GD1-05A 压力管道施工单线图（一）工程名称：仪征至扬子石化原油管道工程单位工程名称：省道S247顶管穿越工程施工单位华东管道工程有限公司管道压力级别GA1 设计压力 4.0Mpa 管道管材L415MB 管道规格Φ711 输送介质原油设计探伤比例：RT 100 % ,合格标准、等级Ⅱ级；UT 100 % ,合格标准、等级Ⅰ级；焊口数量： 11 道，应探伤 RT 11 道，UT 11 道，实际探伤RT 11 道，UT 11 道。

管线走向示意图：管材Φ711×7.9Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3管号1120665614307599094143074950961431146714307469YY93 ————001BCL————+001+1RWCL15°+002RWV————+003RWC15°+004RWC————+005C————+006RWC防腐号1023718711639640长度11.948.00 2.312.12 2.312.118.5管材Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3管号017143076841001430768414307545YY93 21°+007RWC————+008RWC21°+009RWCL————+009+1CL————防腐号685685621长度 2.89.00 2.8 2.512.12说明：编制年月日审核年月日SHGD02-GD1-05A 压力管道施工单线图（一）工程名称：仪征至扬子石化原油管道工程单位工程名称：省道S247顶管穿越工程施工单位华东管道工程有限公司管道压力级别GA1 设计压力 4.0Mpa 管道管材L415MB 管道规格Φ711 输送介质原油设计探伤比例：RT 100 % ,合格标准、等级Ⅱ级；UT 100 % ,合格标准、等级Ⅰ级；焊口数量： 4 道，应探伤 RT 4 道，UT 4 道，实际探伤RT 4 道，UT 4 道。

压力管道检测之单线图绘制方法

压力管道单线图绘制方法

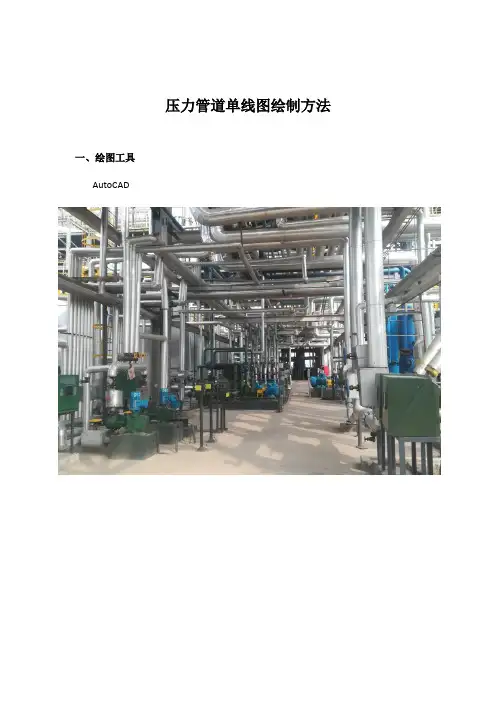

一、绘图工具
AutoCAD
二、图标符号表示方法
三、绘图步骤
1、根据管道特性表起止点对照工艺流程图，查找装置现场管道位置，明确管线起止点。

2、现场手工绘制单线图。

根据流程图起止点，严格按照现场状况绘制单线图，管件（变径、弯头、三通等）、焊口数量及位置要正确，管线走向严格按照坐标系方向绘制。

3、根据手绘单线图在电脑CAD上开始绘图。

四、绘图要求
1、焊口、管件的数量及位置要严格按照现场情况绘图，不得遗漏；
2、单线图起止点需标注清楚；
3、主线上的副线绘制不需太详细；
4、变径前后管道尺寸标记清楚；
5、焊口标记时自管道起点的第一道焊口开始标注；
五、实例。

压力管道单线图绘制

压力管道单线图压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。

但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。

一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。

本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。

希望借此对于促进压力管道的全面工作有所借鉴。

前言压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。

伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。

这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。

但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。

特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。

这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。

单线图主要应包括三部分内容：图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置；工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明；材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法摘要《中备华人民共和国特种设安全法》（以下简称特设法）已于2014年1月1日正式实施。

在特设法中明确压力管道属于特种设备种类之一，其生产（包括设计、制造、安装、改造、修理）、经营、使用、检验、检测和安全监督管理适用于本法。

作为压力管道检验来说，资料审查时单线图是使用单位必须提交和审核的资料之一，而且是必不可少，在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。

笔者认为，虽然有的压力管道安装单位为图省事，但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识，因此，有必要对压力管道单线图的基本要求和画法作简单阐述。

关键词：工业管道；要求；画法1.单线图的概念和画法概述压力管道单线图是指按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图）。

1.1正等轴测图的绘制方法1.2管道元件的画法概述在压力管道单线图的绘制中一般均应涉及多种管道元件，如管件、法兰、阀门、管帽、支架等等，因而有必要对基本管道元件的画法简单介绍。

1.2.1 管路或管段的画法（1）管段用线宽为d=0.5mm～2mm的图线按正等轴测投影绘制；（2）当管路或管段平行于直角坐标时，其轴测图用平行于对应的轴测轴的直线绘制；（3）当管路或管段不平行于直角坐标时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面；（4）当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及投射平面，如下图所示：（5）当管路或管段的所在平面平行于直角坐标平面的水平面时，应同时画出其在垂直面上的投影及投射平面，如下图所示：（6）当管路或管段的所在平面不平行于任何直角坐标平面时，应按下图绘制：（7）管路或管段有投射平面一般用直角三角形表示。

当用三角形表示投射平面时，应在投射平面内画出与其相关投影垂直且间距相等的平行线。

水平投影平面内的平行线应平行于X轴或Y轴，其他投影平面内的平行线应平行于Z轴。

如何绘制管道单线图

如何绘制管道单线图----------------------------精品word文档值得下载值得拥有----------------------------------------------1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图)，也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有用控制。

在《压力管道使用登记管理规则》(试行)中，规定了办理压力管道使用登记必须提供的严重文件之一。

特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常严重的意义。

单线图主要应包括以下内容:图形，表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据，包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定，在实际的管道安装工程的竣工资料中的单线图比较纷乱。

2.目前在压力管道安装过程中，单线图主要存在的问题单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容，特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较纷乱。

大凡较小的工程多见的是以A4纸为主，图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别，大凡较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在，对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难，需要对其提出统一的规范要求。

3.管道单线图的基本绘制要求3.1管道单元的选取按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则，特别是对于工业管道来说，再结合例外的系统或管段设计参数来作为严重的划分管道单元的严重依据比较合理。

压力等级划分

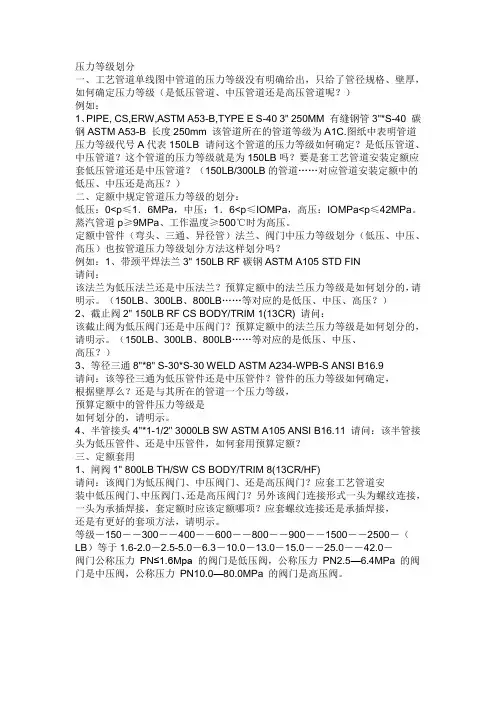

压力等级划分一、工艺管道单线图中管道的压力等级没有明确给出，只给了管径规格、壁厚，如何确定压力等级（是低压管道、中压管道还是高压管道呢？）例如：1、PIPE, CS,ERW,ASTM A53-B,TYPE E S-40 3" 250MM 有缝钢管3"*S-40 碳钢ASTM A53-B 长度250mm 该管道所在的管道等级为A1C.图纸中表明管道压力等级代号A代表150LB 请问这个管道的压力等级如何确定？是低压管道、中压管道？这个管道的压力等级就是为150LB吗？要是套工艺管道安装定额应套低压管道还是中压管道？（150LB/300LB的管道……对应管道安装定额中的低压、中压还是高压？）二、定额中规定管道压力等级的划分：低压：0<p≤1．6MPa，中压：1．6<p≤IOMPa，高压：IOMPa<p≤42MPa。

蒸汽管道p≥9MPa、工作温度≥500℃时为高压。

定额中管件（弯头、三通、异径管）法兰、阀门中压力等级划分（低压、中压、高压）也按管道压力等级划分方法这样划分吗？例如：1、带颈平焊法兰3" 150LB RF碳钢ASTM A105 STD FIN请问：该法兰为低压法兰还是中压法兰？预算定额中的法兰压力等级是如何划分的，请明示。

（150LB、300LB、800LB……等对应的是低压、中压、高压？）2、截止阀2" 150LB RF CS BODY/TRIM 1(13CR) 请问：该截止阀为低压阀门还是中压阀门？预算定额中的法兰压力等级是如何划分的，请明示。

（150LB、300LB、800LB……等对应的是低压、中压、高压？）3、等径三通8"*8" S-30*S-30 WELD ASTM A234-WPB-S ANSI B16.9请问：该等径三通为低压管件还是中压管件？管件的压力等级如何确定，根据壁厚么？还是与其所在的管道一个压力等级，预算定额中的管件压力等级是如何划分的，请明示。

浅谈压力管道单线图

浅谈压力管道单线图摘要：压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分，对于压力管道投入使用后的定期检验和运行维护具有重要的意义。

但是，在目前的压力管道安装过程中还没有对此问题给予充分的重视。

一方面，对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求；另一方面，也存在人们认识上的盲区，包括对单线图作用的认识等方面。

本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。

希望借此对于促进压力管道的全面工作有所借鉴。

主题词：压力管道单线图安装管道编号前言压力管道分布极广，但至今人们对它的安全性尚未引起充分的重视。

伴随着老旧管道问题的不断涌现和管道事故频发的态势，2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。

这样，使得对于压力管道的规范工作逐步进入到有法可依的轨道。

但是，在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题，还很难一蹴而就地适应目前安全监管的要求。

特别是在压力管道安装方面，一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求；使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识；因而，造成在实际工作中的单线图五花八门。

这样的结果，给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图（或画成以单线表示的管道空视图），也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登*理规则》（试行）中，规定了办理压力管道使用登记必须提供的重要文件之一；特别是对于埋地管道的定期检验工作的开展而言，单线图具有非常重要的意义。

管道轴测单线图的图示方法

国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
图5-22 1条直管的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（1）直管的斜等轴侧单线图 ① 1条直管的斜等轴侧单线图图 5-22（ c）所示是1条前后水平的直管的平、立、侧面单线图，图5-22 （d）所示是1条前后水平的直管的斜等轴测单线图。图5-22 （e）所示是1条立管的平、立、侧面单线图。图 522（f）所示是1条立管的斜等轴测单线图。前后水平管在斜等轴测图上的长度，一般从 O 点起沿 OY （或OY轴的延长线）直接取该水平管在平面图上的实长。而立管在斜等轴测图上的长度，一般从O点起沿OZ（或OZ轴的延长线）直接取该立管在正立面图上的实长。
图5-24 90°弯头的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（2）各种管件的斜等轴测单线图各种管件摆放位置不同，其方位和斜等轴测图的图形也不同。 ② 正三通和正四通的斜等轴测单线图
图5-25（a）分别是正三通的平、立面单线图，对应的斜等轴测图如图5-25（b）所示。图5-25 （c）分别是正四通的平、立面单线图，对应的斜等轴测图如图5-25（d）所示。
国家示范性职业学校数字化资源共建共享计划化学工艺专业精品课程
化工识图
模块五
管道单线图的识读
课题2. 管道单线图的图示
哈密职业技术学校
化工识图精品课程
管道轴测单线图的图示方法
管道轴测单线图是表达自设备间的一段管道及其所连接的

压力管道安装单线图

绘图
设计规范
GB50072-2001 GB/T20801-2006
图号
YFZL-01
审核
验收规范
SBJ12-2000 SBJ38-2000GB50274-2010GB/T20801-2006GB50231-2009
YFZL-A-01
Φ108*4
8
4
1
Φ89*4.5
12
8
2
.Φ76*4
18
36
3
焊工：李翔宇钢印号G439
压力试验
介质
空气
压力(Mpa)
1.7
管道总长
38米
建设单位：昌黎县杨帆粉丝厂
设计单位：秦皇岛玻璃工业研究设计院
安装单位：昌黎县永安制冷锅炉工程安装有限公司
探伤单位；北京华戈安材料检测设备有限公司
压力管道安装单线图
工程名称：
杨帆粉丝厂制冷工程
管线编号：YFZL-A-01氨分-机组吸气
设计探伤要求：比例5%执行标准JBiblioteka /T4730.2-2005III级合格
设计压力：1.5MPa
介质：氨
设计温度70℃
管材20, GB8163-2008
管道级别GC2
管线
规格（毫米）
长度（米）
焊口数(个)
RT数量（个）

12.24.压力管道竣工单线图H

12.24 竣工单线图
竣工单线图的绘制及基本内容说明要求
1.单线图就是将每根管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图。

它在一张图纸上，可以绘制整根管线，也可
绘制一根管线的某一段。

竣工单线图可以作为竣工图。

安装单位可以根据设计的管道平面布置以及立面图绘制成单线图，也可
在设计单线图的基础上，由安装单位改制成竣工单线图。

2.在竣工单线图上，必须要标明每个焊（缝）口的位置及其编号；包括焊缝形式（对焊或是角焊）及固定焊缝。

这些信息都应与
《压力管道安装技术特性表》及《管子组对、焊接记录报告》对应一致。

3.在竣工单线图上，应该标明管线长度，注意水平长度为毫米（mm）单位，高度为米（m）单位。

标明焊（缝）口之间的相对位置。

4.在竣工单线图上，应该标明管件、阀门、法兰等管道组成件件号（其信息应与《压力管道安装技术特性表》及其相关组成件的安
装记录报告一致）及其相对位置。

5.在竣工单线图上，还应该有下列内容：
1）管线号、管线名称、管道材质、管道规格等。

2）管线上的管道组成件名称、数量、规格等。

3）焊缝号与焊工钢印号的对应关系以及是否无损检测及其结果。

4）编制、审核的签字，日期等
5）安装单位的竣工印章。

L-24-1。

压力管道管段单线图质量控制规定

压力管道管段单线图质量控制规定1、目的：为保证压力管道管段单线图真实反映工程安装施工实况，实现管道焊接、无损检测质量控制、管材配件质量的可追溯性，规范管段单线图编制工作制定本规定。

2、依据：GB50235-97 《工业金属管道工程施工及验收规范》SH3501-97 《石油化工剧毒、易燃、可燃介质管道施工及验收规范》GB50236-98 〈现场设备、工业管道焊接工程施工及验收规范〉3、职责3.1由项目管道工艺技术人员在施工前根据设计施工图绘制单线`图,用于指导施工班组的预制和安装.3.2 项目管道工艺技术人员在绘制管段图时，应根据管子、管件等材料的实际情况，以及预制、运输等要求，合理地将管线分段。

3.3 项目管道工艺技术人员在编制管道施工技术方案时，应对管道单线图中各工艺管道进行编号，即每种介质有一英文字母代号，每一管线有一数字代号，并按施工规范或设计要求对每一管线的探伤比例做出明确的说明。

4、压力管道管段单线图内容4.1 三维轴测空视图：图中标明管线号及介质代号、管线代号（与施工技术方案一致）、焊口编号，各种配件示意及位置、焊工代号、活动焊口、固定焊口状况示意等4.2 焊口编号：以介质流向为依据，先主管、后支管，先大管后小管的规律编制焊口顺序号；4.3 单线图应注明管道的材质、规格范围、设计压力、温度、设计要求、检测比例、执行标准等内容。

4.4 在管道预制、安装过程中，根据管段单线图、施工技术方案以及实物情况绘制单线图作为竣工交工资料。

管段单线图中填写的内容应便于可追溯至“焊接施工记录”、“焊缝外观检查记录”、“焊接位置”、“焊工代号”、“探伤报告”、，且管段单线图中所反映的探伤焊口的数量应符合设计图纸、施工规范、施工技术方案的规定及各类配件安装具有可追溯性。

4.5 项目焊接技术员绘制的管段图中的内容有：三维轴测空视图、管线号及介质代号、管线代号、焊口编号、探伤焊口编号（可与焊口编号一致）、探伤报告号，在空白栏内填写焊口总数、探伤比例、管道材质、规格范围、设计压力、温度等内容。

给力——管道的单线图和双线图

管道的单线图和双线图
1.管子的单、双线图
三视图表示方法双线图表示方法单线图方法
2.弯头的单、双线图
2.1 90度弯头的画法
弯头的三视图画法弯头的双线画法弯头双线图的两法
弯头单线图的三个方向画法弯头转弯处的画法（圆可以断开或不断开，意义相同）
2.2 45度弯头的画法
45度弯头的单、双线图，与90度弯头的区别在于不是整圆而是半圆。

单线图的两种画法（意义相同）
弯头画法的要点：先投影到的管段指向小圆心或半圆心，后投影到的管段指向小圆边或半圆边。

3.三通的单、双线图
3.1同径三通的三视图和双线图
3.2异径三通的三视图和双线图
3.3三通的单线图画法
3.4三通两种单线图画法
小圆断开或不断开，意义相同。

3.5同径斜三通的单、双线图
3.6异径斜三通的单、双线图
4.四通的单、双线图
异径和同径四通的表示方法相同，其直径一般用管子口径标注方法表示。

5.异径外接头的单、双线图
5.1同心异径外接头的单、双线图
同心异径外接头有两种画法，意义相同。

5.2偏心异径外接头的单、双线图
6.阀门的单、双线图
阀柄向前阀柄向后阀柄向右阀柄向左。

压力管道单线图图例

压力管道单线图图例
压力管道图例及编号编制说明
PL 1 001
管道序列号 PG,汽(气)体装置、工程
PL,液体或车间编号
1.压力管道由不同规格不同材料组成的，每个规格的管道都应分别编号;
2.压力管道如有变压(有减压阀) 同规格同材料的压力管道也应分别编号
3.压力管道序列号排列原则先主管再支管,先编大直径管再编小直径管,自高压向低压编排;
4.管端设备可由A、B、C等分别标注不同的设备后，并在备注中说明，例如:
B
PG-1-007
Ф108,16Mn Ф108,20#
PG-1-002 PG-1-003 PG-1-004
Ф159,20#
Ф219,20# Ф108,20# Ф108,20# PG-1-006 PG-1-005
PG-1-001
D C A
Ф50,20g
备注:一般左侧为管道起点，不按比例
A,分气包 B,换热器 C,烘筒
D,放空 E,反应锅
符号: 高压侧低压侧一种材料另一种材料
变径减压阀材料变化
设备出现多次应以数字1、2、3、进行区别如C1、C2、C3说明有三台烘筒。
