VCM生产工艺一、生产工艺分类:VCM生产按生产工艺分有:电石法(天然气乙炔法)、联合法、氧氯化法和平衡氧氯化法。
几种生产工艺相比,电石法和联合法具有能耗大、成本高、汞污染和电石渣严重等缺点。
平衡氧氯化法在生产过程中氯化氢是平衡的,不需由外部进入,具有规模大、能耗低、经济效益好、有利于环保等优点,是目前世界上较先进和经济的生产方法。
拥有氧氯化生产的主要专利厂商有日本三井东压、德国HOECHST、EVC、SOLVAY、美国GEON、DOW、PPG等。
我国VCM的生产始于1958年。
2001年采用平衡氧氯化法生产PVC的总能力为87万t/a,其中上海天原氯碱股份有限责任公司(30万t/a)、齐鲁石化公司(23万t/a)、北京化工二厂股份公司(16万t/a)、渤海化工集团大沽化工厂(10万t/a)、锦化化工集团有限责任公司(8万t/a)等成为我国VCM和PVC生产的大型骨干企业。
二、生产工艺特点:本项目具有乙烯和氯气两种原料,将采用平衡氧氯化法工艺。
平衡氧氯化法生产VCM主要由直接氯化、氧氯化、EDC裂解和精馏、VCM精馏等部分组成。
1、直接氯化单元乙烯与氯气在三氯化铁催化剂的作用下反应生成二氯乙烷(EDC),根据反应条件和EDC的不同出料方式分为高温氯化和低温氯化二种技术。
⑴高温氯化乙烯和氯气采用低压和90℃左右进行直接氯化反应。
高温氯化生产的特点是:EDC气相塔顶出料不带走催化剂,所以无需补加,也无需水洗脱铁和干燥,无废水产生;产品EDC纯度高,可不经精制直接去裂解;反应热移出方便、热效率高。
不足之处是所有与液体接触的设备都需使用合金钢、不锈钢材料,投资较高。
⑵低温氯化页脚内容1乙烯和氯气在50℃左右进行反应,EDC液相出料,反应生成热由较复杂的外循环冷却器导出,EDC 需经水洗除催化剂、碱洗和干燥,流程较长。
低温氯化的特点是消耗催化剂多,需经常补充,但新型的氯化反应器则不存在催化剂补充问题。
反应热不能利用,能耗大。
VCM生产工艺及特点
VCM生产工艺一、生产工艺分类:VCM生产按生产工艺分有:电石法(天然气乙炔法)、联合法、氧氯化法和平衡氧氯化法.几种生产工艺相比,电石法和联合法具有能耗大、成本高、汞污染和电石渣严重等缺点。
平衡氧氯化法在生产过程中氯化氢是平衡的,不需由外部进入,具有规模大、能耗低、经济效益好、有利于环保等优点,是目前世界上较先进和经济的生产方法。
拥有氧氯化生产的主要专利厂商有日本三井东压、德国HOECHST、EVC、SOLVAY、美国GEON、DOW、PPG等。
我国VCM的生产始于1958年。
2001年采用平衡氧氯化法生产PVC的总能力为87万t/a,其中上海天原氯碱股份有限责任公司(30万t/a)、齐鲁石化公司(23万t/a)、北京化工二厂股份公司(16万t/a)、渤海化工集团大沽化工厂(10万t/a)、锦化化工集团有限责任公司(8万t/a)等成为我国VCM和PVC 生产的大型骨干企业。
二、生产工艺特点:本项目具有乙烯和氯气两种原料,将采用平衡氧氯化法工艺。
平衡氧氯化法生产VCM主要由直接氯化、氧氯化、EDC裂解和精馏、VCM精馏等部分组成。
1、直接氯化单元乙烯与氯气在三氯化铁催化剂的作用下反应生成二氯乙烷(EDC),根据反应条件和EDC的不同出料方式分为高温氯化和低温氯化二种技术。
⑴高温氯化乙烯和氯气采用低压和90℃左右进行直接氯化反应.高温氯化生产的特点是:EDC气相塔顶出料不带走催化剂,所以无需补加,也无需水洗脱铁和干燥,无废水产生;产品EDC纯度高,可不经精制直接去裂解;反应热移出方便、热效率高。
不足之处是所有与液体接触的设备都需使用合金钢、不锈钢材料,投资较高。
⑵低温氯化乙烯和氯气在50℃左右进行反应,EDC液相出料,反应生成热由较复杂的外循环冷却器导出,EDC需经水洗除催化剂、碱洗和干燥,流程较长。
低温氯化的特点是消耗催化剂多,需经常补充,但新型的氯化反应器则不存在催化剂补充问题。
反应热不能利用,能耗大.有一定的尾气损失,尾气中含氧必须用氮气稀释,造成氮气消耗的增加。
典型化工产品生产技术—氯乙烯的生产技术
透明性
机械性
易加工
01 用途简介
PVC
主要应用于 建筑材料 日用品
主要应用于 管材 电线电缆
两大消费市场 硬制品 软制品
02 物理性质
物 质 概 况
中文名称: 英文名称: CAS号: 分子式: 分子量:
结构式:
氯乙烯 vinyl chloride
75-01-4 C2H3Cl
62.5
《化工生产技术》
氯乙烯工业发展概况
Contents 目录
01 发展历史 02 工艺概况 03 产能供需
01 发展历史
02 工艺概况
全球 VCM 生产两种方式
氯乙烯
电石法
乙炔由天然气或 电石制得,使用氯 化汞作催化剂,工 艺成熟,设备投资 低,但是能耗较高 ,存在环保问题。
乙烯法
乙烯法由乙烯 直接氯化或者是 氧氯化制得二氯 乙烷,再脱氯化 氢制得氯乙烯。
02 乙烯液相直接氯化制备二氯乙烷的工艺流程
从氯化塔引出的反应液,一部分经降温后循环回塔内保持塔内液面的稳定,其余则作 为粗产品送出,在两上串联的洗涤分层器中先后经过两次洗涤,以除去夹杂的HCl和 FeCl3。所得的粗二氯乙烷送至蒸馏工段精制。自氯化塔塔顶逸出的反应尾气经过两 次冷凝后回收夹带的二氯乙烷后,送焚烧炉处理。
温度对二氯乙烷选择性的影响
适宜温度范围约为220~230℃
8
6
z
4
2
200
250
300
温度/℃
温度对乙烯燃烧反应的影响
03 原料配比
氧氯化反应在230℃时反应速率方程为
r k[C2H 4 ][ HCl ]0.3
理论摩尔比C2H4:HCl:O2=1:2:0.5
(完整版)VCM生产工艺简介
三、转化生产工艺
转化器主要副反应:
C2H2+H2O
CH3CHO
C2H3Cl+HCl
C2H4Cl2
触媒中毒副反应:
HgCl2+H2S
HgS+2HCl
3HgCl2+PH3
(HgCl)3P+3HCl
混合器过氯副反应:
Cl2+C2H2
C2HCl+HCl
三、转化生产工艺
酸雾捕集器
工作容积 19m3
换热面积 20㎡
设计压力: 0.22MPa 0.375 MPa
耐压试验压力: 0.275 MPa 0.47 MPa
换热面积: 27m2
全容积:
15.5m 3
材质: 视镜
碳钢
氯气
二、二合一生产工艺
合 成 炉
二、二合一生产工艺
降膜吸收塔 材质: CS、石墨 公称面积: 40M2 外形尺寸:Φ830*5025mm 允许压力:管程0.3 MPa
三、转化生产工艺
触媒:高效环保多元复合型氯化汞 触媒(IV型)
该触媒用密闭法工艺制造,采 用酸化处理后的活性炭浸渍氯化高 汞溶液后干燥制成,并加入了多种 助催化剂配方,该种触媒在热稳定 性、抗毒性、抗积炭、抗结块、环 保等方面都比较好。
HgCl2:10.5~12.5% 助催化剂:2.04~3.15% 水分含量:≤0.3% 机械强度:≥95% 装填密度:550~600克/升
二、二合一生产工艺
二、二合一生产工艺
反应原理:氢气和氯气在加热条件下,会迅
速反应生产氯化氢,其主反应式为:
H2+Cl2 2HCl↑+44.126kJ/mol
副反应: 2H2+O2

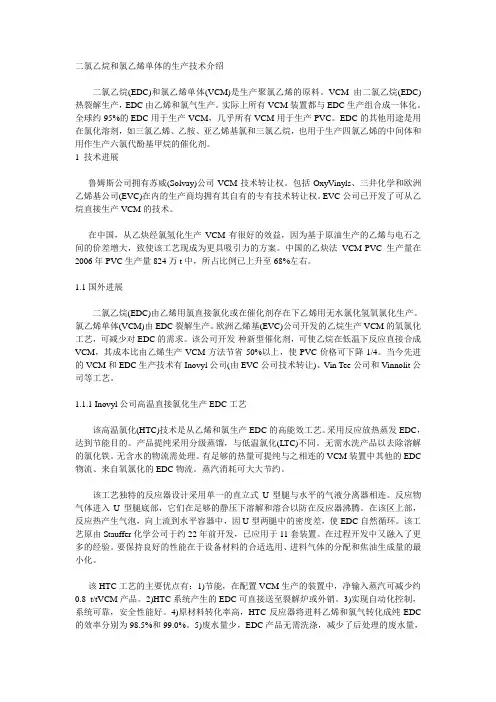

EDC和VCM的生产技术介绍
二氯乙烷和氯乙烯单体的生产技术介绍-二氯乙烷(EDC)和氯乙烯单体(VCM)是生产聚氯乙烯的原料。
VCM由二氯乙烷(EDC)热裂解生产,EDC由乙烯和氯气生产。
实际上所有VCM装置都与EDC生产组合成一体化。
全球约95%的EDC用于生产VCM,几乎所有VCM用于生产PVC。
EDC的其他用途是用在氯化溶剂,如三氯乙烯、乙胺、亚乙烯基氯和三氯乙烷,也用于生产四氯乙烯的中间体和用作生产六氯代酚基甲烷的催化剂。
1 技术进展鲁姆斯公司拥有苏威(Solvay)公司VCM技术转让权。
包括OxyVinyls、三井化学和欧洲乙烯基公司(EVC)在内的生产商均拥有其自有的专有技术转让权。
EVC公司已开发了可从乙烷直接生产VCM的技术。
在中国,从乙炔经氯氢化生产VCM有很好的效益,因为基于原油生产的乙烯与电石之间的价差增大,致使该工艺现成为更具吸引力的方案。
中国的乙炔法VCM-PVC生产量在2006年PVC生产量824万t中,所占比例已上升至68%左右。
1.1国外进展二氯乙烷(EDC)由乙烯用氯直接氯化或在催化剂存在下乙烯用无水氯化氢氧氯化生产。
氯乙烯单体(VCM)由EDC裂解生产。
欧洲乙烯基(EVC)公司开发的乙烷生产VCM的氧氯化工艺,可减少对EDC的需求。
该公司开发-种新型催化剂,可使乙烷在低温下反应直接合成VCM,其成本比由乙烯生产VCM方法节省50%以上,使PVC价格可下降1/4。
当今先进的VCM和EDC生产技术有Inovyl公司(由EVC公司技术转让)、Vin Tee公司和Vinnolit公司等工艺。
1.1.1 Inovyl公司高温直接氯化生产EDC工艺该高温氯化(HTC)技术是从乙烯和氯生产EDC的高能效工艺。
采用反应放热蒸发EDC,达到节能目的。
产品提纯采用分级蒸馏,与低温氯化(LTC)不同。
无需水洗产品以去除溶解的氯化铁。
无含水的物流需处理。
有足够的热量可提纯与之相连的VCM装置中其他的EDC 物流、来自氧氯化的EDC物流。
