罗茨真空泵的正确使用方法
罗茨--水喷射(水冲式)真空泵机组标准操作规程
1.目的：制订罗茨—水喷射（水冲式）真空泵机组标准操作规程，确保罗茨—水喷射（水冲式）真空泵机组正确、安全的使用，确保操作人员、设备安全。
2.范围：本规程适用于罗茨—水喷射（水冲式）真空泵机组。
3.职责：操作人员、维修人员负责对设备的正确操作和维护保养；车间负责人、QA员负责监督检查。
4.内容：4. 1. 开机前的准备4.1.1检查水冲泵（前级泵）水箱液位是否达到水箱的3/4以上，若不足则补足。
4.1.2检查水箱内所使用的水是否清洁，不允许用含有泥沙的污水，以免堵塞管路，增加水泵叶轮磨损、增大电机负荷造成故障，影响水冲泵使用寿命。
4.1.3检查中间泵及主泵泵体内的润滑油油面高度，必须达油窗的3/4以上，同时检查润滑油的颜色，如出现乳白色或黑色杂质较多则通知机修更换润滑油。
4.1.4检查中间泵及主泵循环冷却水水路是否完好，打开循环冷却水进出口阀门，检查循环冷却进出水是否正常。
4.1.5检查中间泵底部缓冲罐排污阀门是否关闭。
4.1.6检查真空泵机组电路完好及控制柜各项指示等是否正常。
4.1.7检查真空泵机组电极触点压力表中级泵、主泵启动压力是否正常（中级泵启动入口压力为0.065Mpa以上，主泵启动入口压力为0.085Mpa以上）。
4.1.8待以上事项检查完毕确认无误后方可启动真空机组。
4.2真空机组启动4.2.1打开中间泵和主泵循环冷却水进出口阀门，确保循环冷却进出水正常。
4.2真空机组启动4.2.1打开中间泵和主泵循环冷却水进出口阀门，确保循环冷却进出水正常。
4.2.2关闭水冲泵缓冲罐排污阀门，启动水冲泵，待运行正常（电机及泵发出噪声均衡）后，缓慢开启前级水冲泵旁通管道上的阀门和罗茨真空泵进气阀门。
4.2.3待系统压力达到中间泵设定的允许进口压力后，启动中间泵，如过采用自动控制挡，则直接拨到自动控制挡，机组的启动过程则实现自动化。
4.2.4如手动控制，当中间泵出口压力达到主泵允许进口压力后，启动主泵。
罗茨真空泵开停步骤
罗茨真空泵开停步骤温馨提示：该文档是小主精心编写而成的，如果您对该文档有需求，可以对它进行下载，希望它能够帮助您解决您的实际问题。
文档下载后可以对它进行修改，根据您的实际需要进行调整即可。
另外，本小店还为大家提供各种类型的实用资料，比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。
如果您想了解更多不同的资料格式和写法，敬请关注后续更新。
Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.罗茨真空泵是一种常用的真空设备，广泛应用于实验室、工业生产等领域。

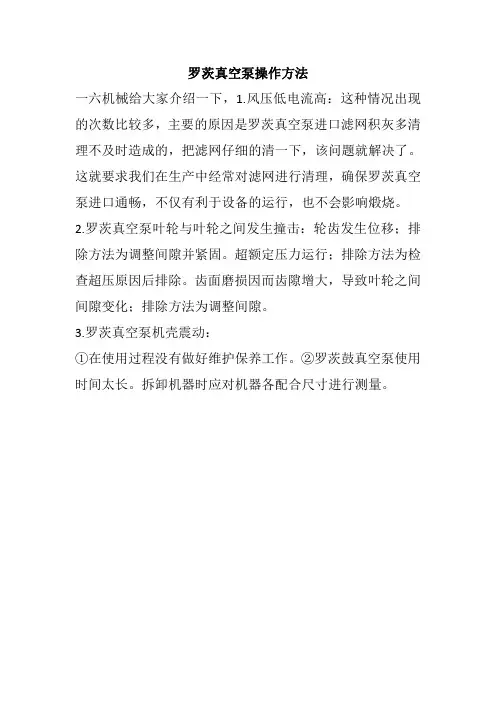

罗茨真空泵操作方法
罗茨真空泵操作方法
一六机械给大家介绍一下，1.风压低电流高：这种情况出现的次数比较多，主要的原因是罗茨真空泵进口滤网积灰多清理不及时造成的，把滤网仔细的清一下，该问题就解决了。
这就要求我们在生产中经常对滤网进行清理，确保罗茨真空泵进口通畅，不仅有利于设备的运行，也不会影响煅烧。
2.罗茨真空泵叶轮与叶轮之间发生撞击：轮齿发生位移；排除方法为调整间隙并紧固。
超额定压力运行；排除方法为检查超压原因后排除。
齿面磨损因而齿隙增大，导致叶轮之间间隙变化；排除方法为调整间隙。
3.罗茨真空泵机壳震动：
①在使用过程没有做好维护保养工作。
②罗茨鼓真空泵使用时间太长。
拆卸机器时应对机器各配合尺寸进行测量。
罗茨真空泵机组操作步骤
罗茨真空泵机组操作步骤
一、开机前检查：
1）检查所有泵是否转动灵活
2）检查罗茨泵内油位是否正常
3）检查气动阀气源是否打开，工作液位是否正常（气压0.4MPa 以上，液位≥20cm）
二、手动启动步骤：
1）打开机组与系统之间的连接阀门，打开排气阀门
2）打开水环泵冷却水进水手阀门
3）启动水泵，检查水表压力（0.1MPa）立即启动水循环真空泵4）当压力达到10KPa时启动中间（一）泵，压力达到5KPa时启动中间（二）泵，压力达到2KPa以下时启动主泵
三、手动关机
1）关闭机组与系统之间的连接阀门
2）依次关闭主泵、中间（二)、中间（一），打开放空阀，10s 后关闭水循环真空泵，立即关闭水泵及水循环真空泵冷却水进水手阀3）关闭排气口球阀
四、自动操作步骤
1）打开机组与系统之间的连接阀门打开排气阀门
2）启动水泵，检查水表压力是否正常，立即启动水循环真空泵3）当压力达到10KPa时中间（一）泵自动启动，压力达到5KPa 时中间（二）泵自动启动，压力达到2KPa时主泵启动
五、自动关机步骤
1）关闭机组与系统之间的连接阀门
2) 打开放空阀(压力真空表处），主泵、中间（二)、中间（一）自动停止
3）10s后关闭水循环真空泵，关闭水泵及水循环真空泵冷却水进水手阀
4）关闭放空阀
注意事项：
1) 机组运行过程中，当液位在20cm时，除了加水气动阀关闭其余
都处于开启状态
2) 冬季应放尽泵与管道内积水，以防止冻裂
3) 严禁焊灰进入泵内。
罗茨真空机组操作规程
罗茨真空机组操作规程1、一般规定1.1操作人员对本机的安全使用及正确保养负全面责任。
1.2按照保养规程对本机进行定期清洁、润滑、检查和调整，使中级、主泵保持良好状态。
1.3在工作中如发现异常声响和振动时应停机排查。
1.4电气设备外壳必须接地或接零。
2、开机前的准备2.1检查水冲泵（前级泵）水箱液位是否达到水箱的3/4以上，若不足则补足。
2.2检查水箱内所使用的水是否清洁，不允许用含有泥沙的污水，以免堵塞管路，增加水泵叶轮磨损、增大电机负荷造成故障，影响水冲泵使用寿命。
2.3检查中间泵及主泵泵体内的润滑油油面高度，必须达油窗的3/4以上，同时检查润滑油的颜色，如出现乳白色或黑色杂质较多则通知机修更换润滑油。
2.4检查中间泵及主泵循环冷却水水路是否完好，打开循环冷却水进出口阀门，检查循环冷却进出水是否正常。
2.5检查中间泵底部缓冲罐排污阀门是否关闭。
2.6检查真空泵机组电路完好及控制柜各项指示等是否正常。
2.7检查真空泵机组电极触点压力表中级泵、主泵启动压力是否正常（中级泵启动入口压力为0.065Mpa以上，主泵启动入口压力为0.085Mpa以上）。
2.8待以上事项检查完毕确认无误后方可启动真空机组。
3、运转注意事项3.1真空机组在运转过程中声响应均匀，无杂音且运行中无不规则的异常震动。
3.2注意电动机负荷和泵的各部位温升情况，在正常情况下，泵的最高温升不得超过40℃，工作最高温度不得超过80℃。
3.3在工作中如发现有漏油时，应立即停止工作，泄压后进行检查、修理。
不允许在发现漏油的现象之后，仍继续进行工作或带压进行检修。
3.4在工作中必须保证循环冷却水的正常进出。
4、真空机组启动4.1打开中间泵和主泵循环冷却水进出口阀门，确保循环冷却进出水正常。
4.2关闭水冲泵缓冲罐排污阀门，启动水冲泵，待运行正常（电机及泵发出噪声均衡）后，缓慢开启前级水冲泵旁通管道上的阀门和罗茨真空泵进气阀门。
4.3待系统压力达到中间泵设定的允许进口压力后，启动中间泵，如过采用自动控制挡，则直接拨到自动控制挡，机组的启动过程则实现自动化。
罗茨泵使用说明书
使用说明书目录章节页号重要安全考虑 (5)1. 简介 (9)1.1 设计和功能 (9)1.2 标准规格 (12)1.3 技术数据（SI单位） (13)1.4 附件 (17)2. 运输和贮存 (18)3. 安装与连接 (18)3.1 安装 (18)32 充入润滑油 (19)3.3 电气接线 (21)3.4 法兰连接 (24)4. 运行 (25)4.1 启动和用户指南（变频器） (25)4.2 启动 (33)4.3 运行 (33)4.4 停车和贮存 (34)4.5垂直抽气变为水平抽气 (34)5. 维护 (35)5.1 安全须知 (35)5.2 更换润滑油 (36)5.3 清理风扇罩和冷却翅片 (37)5.4 清洗入口保护网 (38)5.5 清洗泵腔 (38)5.6 常规维护 (39)5.7 莱宝维修 (40)6. 故障信息和故障排除 (40)6.1 变频器上的故障信息 (40)6.2 故障信息，注解 (42)6.3 泵故障排除 (44)符合EC声明 (47)图参考图-例如（1/2），依次表示图号和序号我们保留修改设计和给定数据的权利其中图例也不受限制莱宝维修如果将泵返回莱宝，必须说明泵中是否存在对人体健康有伤害的物质或是否已污染。
如果已污染还要说明危害性质。
如果没有污染声明，莱宝必然会将泵按地址返还给发货者。
废油处理在1986.11.1通过的废物处理修正法案（在德意志联系共和国内生效）中对使用过的油的处理有新条款。
按照废物处理法规，采取所谓因果律原则，因而，使用过的油的拥有者负有正确处理这些废物的责任。
来自真空泵的使用过的油不得与其它物质相混合。
来自真空泵使用过的油（莱宝矿物油），由于受到环境大气中氧气氧化、温度上升影响及机械磨损已受污染，所以必须按使用过油处理规程进行处理。
对受其它物质污染的真空泵使用过油必须做标识，按特殊废物依据污染分类贮存和处理。
如果将泵发往莱宝维修，必须注明在泵油内或在泵表面是否含有有害物质。
负压罗茨真空泵启动与停止的操作事项
负压罗茨真空泵启动与停止的操作事项
负压罗茨真空泵开起来操作简单，其实不然，里面也有许多的知识，今天要和大家分享的是负压罗茨真空泵启动与停止的操作事项：
1、使用负压罗茨真空泵进行抽真空前，应启动真空泵运转20分钟左右，待油温上升后，打开机组抽气阀门对机组进行抽气；
2、机组进行抽真空时，应打开气镇阀，让水蒸气及时蒸发；并定时打开放油口放出凝水（20分钟一次）；
3、操作过程中，如主机真空很差，则抽气阀原则上不应开得太大、太快，否则泵内易抽出LiBr溶液；
4、油器底部的凝水应及时排放，以免进入真空泵，损坏真空泵；
5、负压罗茨真空泵停用前，关闭机组抽气阀后，真空泵应继续运行20分钟，让泵内的水蒸气充分蒸发，防止泵内腐蚀；
6、有确认负压罗茨真空泵内存有不凝性气体时，才能启动真进行抽真空；
7、禁盲目给它抽真空，以免造成负压罗茨真空泵的损坏及破坏主机的真空。
只有正确的操作负压罗茨真空泵启动与停止，才能更好的使用负压罗茨真空泵，更能延长它的寿命，为自己减少不必要的浪费。
如果您还有其他什么不懂的问题，也期待您的来电咨询！我们（三牛机械）会一一为您解答！有意向的朋友们，也可来电选购！我们期待能与您成为合作伙伴！。
真空泵的使用方法和注意事项
真空泵的使用方法和注意事项真空泵是一种用于抽取空气或其他气体，从而在容器中建立真空的设备。
它在许多工业和科学领域中都有广泛的应用。
本文将介绍真空泵的使用方法和注意事项。
一、真空泵的使用方法：1. 准备工作：在使用真空泵之前，需要先确保泵的各个部件都安装好并连接紧密。
检查泵的密封件和管道是否完好，确保没有泄漏。
2. 启动泵：将真空泵连接到被抽取空气的容器上，使用电源将泵启动。
启动过程中要注意观察泵的运行状态，确保运行平稳。
3. 调节真空度：根据实际需求，通过调节真空泵的供气量和运行时间，来控制容器内的真空度。
通常情况下，可以根据泵的说明书来调节泵的工作参数。
4. 监测真空度：在泵工作的过程中，需要通过真空度计来监测容器内的真空度。
根据真空度计的读数，调整泵的工作参数，以达到所需的真空度。
5. 关闭泵：当达到所需的真空度后，可以将泵停止工作，并关闭电源。
同时，需要注意先关闭真空泵的进气阀门，以避免管道内的气体倒流。
二、真空泵的注意事项：1. 安全操作：在使用真空泵时，需要注意安全操作。
避免将手指或其他物体放入泵的进气口或排气口，以免发生意外伤害。
2. 泵的维护保养：定期对真空泵进行维护保养，包括清洁泵的各个部件、更换密封件、检查泵的电气系统等。
这样可以延长泵的使用寿命，并保证其正常工作。
3. 防止泄漏：在连接泵和被抽取空气的容器时，需要确保连接处密封良好，避免发生泄漏。
如果发现有泄漏现象，应及时修复或更换密封件。
4. 控制泵的温度：真空泵在工作过程中会产生热量，因此需要注意控制泵的温度，避免过热。
可以通过给泵提供适当的冷却介质或安装散热装置来控制泵的温度。
5. 避免过载运行：在使用真空泵时，要根据泵的额定工作参数来选择合适的工作条件。
避免将泵超负荷运行，以免损坏泵或影响其正常工作。
6. 注意泵的噪音和振动：真空泵在工作时会产生噪音和振动，需要注意保持泵的稳定并避免对周围环境和人体造成影响。
可以通过合适的隔音措施来减少噪音和振动。
罗茨往复真空泵操作规程
罗茨往复真空泵操作规程（1） 起动前准备1、启动前先用手盘动罗茨泵联轴器，看是是否有卡现象。
用手扳动往复泵皮带轮数转，确认无异常现象，方可启动。
2、检查各泵润滑油是否在标准油位线上，如不足，应先加油。
3、接上电源，并合上电器箱内的开关（电源指示灯亮）。
4、关闭机组进口阀门，开启冷却水进水阀门。
5、整定电接点真空表真空度限值为-0.08~-0.094MPa（2）起动A 、按“O 组起动按钮ON ”，往复泵开始运转（如方向不对应停泵纠正转向），再缓慢打开管路上球阀，然后缓慢打开机组进口阀门，以免泵的启动冲击过大。
此时，往复泵开始对系统抽气。
B 、当真空度达到设定值(约0.094MPa 左右），罗茨泵Ⅰ延时1分钟启动，罗茨泵Ⅰ启动后，罗茨泵Ⅱ延时1分钟启动。
（注意电机转向，如不符，应关罗茨泵，纠正转向）。
此时，整个机组开始对系统抽气。
往复泵起动顺序：约0.094MPa 1级罗茨泵约1分钟后2级罗茨泵C 、当切换开关处于“手动”状态时，按下往复泵“妄动按钮(O 组)，往复泵启动，。
当“真空Ⅰ”指示灯亮时，可手动启动罗茨泵Ⅰ，需要时再启动罗茨泵Ⅱ，如“真空Ⅰ”指示灯不亮时，启动罗茨泵Ⅰ，该机处于待机启动状态，灯亮后自行延时启动。
手动停机应先停罗茨泵Ⅱ，再停罗茨泵Ⅰ，后停往复泵。
（3）停车：A、首先关闭机组进口前的阀门。
B、按“Ⅱ组停止OFF”开关，罗茨泵停止，接着按下“Ⅰ组停止OFF”中间罗茨泵停止运转，最后按下O组停止按钮，往复泵停止运转。
C、在停机10分钟后，再关闭冷却水进水阀门。
（4）使用与维护：A、定期检查润滑情况，油位不足应补充。
B、检查冷却水就畅通无阻。
C、机组运转时发现异常声音，应立即停车检查原因，等故障消除后方可开机。
D、保持机组整洁。
罗茨真空泵正确使用方法
罗茨真空泵正确使用方法罗茨真空泵被普遍地用于纸机的网部、真空伏辊、真空压榨、毛布脱水等纸张消费过程中的关键部位。
罗茨泵的出力情况直接影响着纸张的产量及质量。
当其流量降落、真空度降低时,会惹起纸页的水分变化,形成消费过程中粘辊、压花等纸病。
因而,用好罗茨泵是非常重要的。
罗茨真空泵正确使用方法一、经常调整叶轮转子间隙众所周知,罗茨泵是一种由两个“8字形”相对转动的转子啮合惹起容积变化产生真空的一种泵,因而也称容积泵。
在运用过程中请求泵的转子啮合的部位必需存在着一条连续的接触线,以阻止排气口的气体向真空泵中回流。
所以在运用中必需经常检查两转子的啮合情况。
随着运用时间的延长,叶轮长期磨损,又兼受定向旋转的限制,形成两叶轮啮合间隙不匀,以至发作碰撞,招致叶轮圆孤外表凹陷。
因而两叶轮转子在外径、长度方面产生了不同水平的磨损,叶轮之间,叶轮转子与壳体的间隙也随之增大。
从而使罗茨泵的真空度降低,且时大时小。
必需及时检修调整叶轮的间隙及端盖与泵壳处的间隙。
假如叶轮转子间隙过小,会使罗茨泵内的紧缩比增大,惹起泵内的空气升温发热,很快招致齿轮箱及电机发热。
两叶轮转子间隙变小的缘由多为助剂、填料、胶料等物附着在叶轮外表。
当呈现这种现象时,两转子啮合变得过紧以至卡死,停机后再启动时非常艰难或基本不转动,烧坏电机的毛病时有发作。
所以必需经常清洗泵壳内壁和叶轮转子表面面。
清洗液可运用5%氢氧化钠溶液,也可运用5%的盐酸溶液,酸洗后再用清水冲洗洁净,以免腐蚀。
二、经常检查泵轴的密封状态泵轴的密封作用是避免泵内被紧缩的气体从泵轴与泵壳体之间漏出,同时也避免外界空气浸入泵内。
常采用机械密封和反螺旋密封、石棉盘根密封和橡胶密封圈密封。
其中机械密封效果最好。
近期东北工业大学新研制的磁粉密封效果很好。
三、合理选用罗茨泵的转数在罗茨泵的运用中必需按实践需求调整其转数。
显然,转数的进步可增加理论排气量,使容积效率上升,出力明显增加,但是由此而来的噪音的增加将恶化操作环境。
罗茨真空泵操作规程
罗茨泵真空泵操作规程
一、开车前的准备工作
1、检查冷却水管是否畅通无阻。
2、检查齿轮箱及端盖内的润滑油，油面高度应达到视油镜的油位线。
外伸轴封油杯内经常注满润滑油，同时必须保持清洁。
3、检查各部分有无松动现象。
电机转向是否同泵上的箭头方向一致。
二、启动：
1、起动前级泵。
2、打开罗茨泵的进气阀门。
3、起动罗茨泵，待泵起动后，立即打开冷却水阀。
4、泵运转时应该平稳，转子不得有撞击声。
5、泵的轴封处不允许有漏油现象。
三、运转
泵在运转过程中，如局部温升过大，电流读数突然发生变化，或产生不规则的噪声或其它异常现象，应立即停车检查原因。
四、停车
1、先关闭进气管路上进气阀门。
2、停止本泵与关闭排气阀门。
3、停止前级泵。
4、关闭冷却水进水阀
5、如果长期停止使用，或者在寒冷地带必须将冷却水套内的水全
部排净，否则会使套内的水冻结，造成泵铸件损坏。
五、日常维护保养
1、应经常保持泵附近环境清洁干燥。
2、应经常注意各部分润滑的情况，如发现不足时，应及时补充。
如发现不清洁时，应及时更换。
并注意螺塞重新旋进去时应保证密封。
3、泵工作压差应控制在旁通阀允许的压差范围内，否则易烧坏电机。
六、故障及排除办法。
RUVAC WA WAU 251 501 1001 2001 罗茨真空泵 安装使用说明书
RUVAC WA/WAU 251/501/1001/2001 罗茨真空泵安装使用说明书 300419381_011_C3产品号:112 54TE113 22/42TE117 20/30/40/50TE117 21/31/41/51TE117 21/31/41/51FP117 34TE118 31/41/51TE128 38TE155 011VTEIE3电机目录页码0重要安全信息50.1机械危害50.2电气危害60.3热危害70.4材料和物质引起的危害70.5引燃的危险80.6噪音危害80.7损坏泵的风险91概述 101.1设计与功能 101.1.1 工作原理 101.1.2 设计 121.1.3 压力平衡通道 131.1.4 润滑油 131.2标准规格 131.3技术参数 141.4订货信息 182运输与贮存 193安装 203.1安装 203.1.1 注油 213.2适合的应用 223.2.1 不适合的应用 223.3电气连接 233.4法兰连接 264运行 274.1启动 274.2运行 274.3停泵与贮存 284.4卧式转换立式 28 2 30041381_011_C3 - 03/2019 - © Leybold目录页码5维护 305.1安全信息 305.2换油 / 齿轮箱 315.3换油 / 轴封箱 325.4清洁风扇罩及散热筋 335.5清洁滤网 335.6清洁泵腔 335.7清洁压力平衡阀 345.8更换轴封 355.8.1 准备工作 355.8.2 RUVAC WA/WAU 251, 501 355.8.3 RUVAC WA/WAU 1001, 2001 365.9莱宝售后服务 385.10维护计划 396故障分析 407易损件和原装备件 428废物处理 42EC声明43本说明书为德文说明书GA03107_001_C1译本的衍生版本。
30041381_011_C3 - 03/2019 - © Leybold34 30041381_011_C3 - 03/2019 - © Leybold感谢阅读以下信息在安装和试运行泵前，为确保一开始就处于最佳条件且安全地工作，请认真阅读本说明书和下列信息。
罗茨真空泵型号参数及操作
罗茨真空泵型号参数及操作一、罗茨真空泵工作原理罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。
当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。
转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。
由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。
高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。
罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。
同时因为打开的溢流阀有强大的泄流作用，可以确保罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。
二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。
如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。
三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。
泵的油窗部分应留出易于观察油位的空间。
4.3接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。
罗茨真空机组操作规程
罗茨真空机组操作规程1范围1.1本标准规定了罗茨真空机组的操作、使用要求及故障处理办法等内容。
1.2本标准适用于本厂JZQW3750-322罗茨真空机组的操作运行。
2本标准引用《JZQW3750-322型气冷式罗茨往复真空机组使用说明书》3操作程序3.1开车前的准备3.1.1接通水源、电源。
3.1.2检查所有水路是否畅通。
3.1.3检查各油位是否达到要求。
3.1.4 检查电机转向是否正确，检查各部件是否有松动。
3.1.5 先打开W300泵前集水管的排污阀，排尽机组内残留的积水。
3.2开车3.2.1合上电器箱空气开关。
3.2.2 打开排气管路上的阀门。
3.2.3按下开机按钮，机组自动启动。
机组在运转时应平稳，无异常响动。
3.2.4各泵在运转过程中，轴封处不允许有漏油现象。
3.3 机组启动（功能开关置为手动）3.3.1启动W300按往复真空泵操作规程3.3.2打开机组入口阀门，启动W300泵；当压力达到5×104，启动LQ600；当压力达到2.2×104时，启动LQ1200；当压力达到7×103时，启动LQ3750，直至达到所需压力。
3.4 机组启动（功能开关置为自动）3.4.1当机组功能开关置于自动时，电气控制柜控制面板上只有W300泵启动及停止按钮起作用，只需按W300启动按钮。
3.5停机（功能开关置为手动）3.5.1先按LQ3750泵停止按钮，再按LQ1200泵停止按钮，接着按LQ600泵停止按钮，最后按W300泵停止按钮；3.5.2关闭排气管路上的阀门。
3.5.3关闭冷却水总进水。
3.6停机（功能开关置为自动）3.6.1按W300泵停止按钮，机组自动停机。
3.6.2关闭排气管路上的阀门。
3.6.3关闭冷却水总进水。
4机器工作时的管理和维护4.1半年至少对三级罗茨泵冷凝器和泵头进行清洗一次。
4.2润滑4.2.1 油品选择4.2.1.1气冷式罗茨真空泵选用N100真空油（旧标准名称为1#真空油）。
ZJZJB型罗茨真空泵使用说明书
ZJ/ZJB型罗茨真空泵使用说明书1 序言上海慕泓真空设备有限公司（以下简称慕泓）对传统的罗茨真空泵进行了一系列的改进设计，并定型生产ZJ/ZJB系列内冷式过载保护罗茨真空泵，以其大抽速、低温升、高真空度、高运行平稳性、超低噪声、超低振动等特点得到广大用户的检验和认同。
更由于其独特的产品造型、精良的制造工艺，客户至上的服务理念得到客户的认同。
2 工作原理ZJ/ZJB系列内冷式过载保护罗茨真空泵是利用一对在相对密闭的泵腔中作等速反向旋转的、相互间保持相对恒定间隙的“8”字形转子所产生的吸气和排气作用，达到抽除固定容器内气体的目的。
慕泓生产的ZJ/ZJB系列内冷式过载保护罗茨真空泵着重在泵的冷却方面作了大的改进，采用了端盖直接水冷技术，从内部直接冷却轴承、转子、泵体、端盖及油箱，将压缩功产生的热量通过冷却水带走，从而降低轴承、转子、泵体、端盖及油箱温度；在泵的外表面增加大量的风冷翘片，可以确保在较好的抽气工况下不通水泵照样能正常运行。
3 应用领域慕泓生产的ZJ/ZJB系列过载罗茨真空泵被广泛地应用于真空获得的各个方面，由于该系列的罗茨真空泵具有高转速、小体积、大抽速的特点，并在1~100Pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中作为主泵或前级泵使用，被广泛应用于真空气相干燥、真空排气、真空冶炼、真空浸渍、真空热处理、真空除尘、真空输送、真空镀膜、真空冷冻、真空蒸馏和食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等工艺过程中。
4 主要技术参数5 安装说明5.1 罗茨泵应水平安装于通风、清洁的场所。
泵距离墙壁或其他物体不少于400mm,油窗孔应易于观察。
5.2 泵通电时应注意电机转向，从泵电机端看电机风扇的转向应为顺时针方向。
通电时可先点动电机，观察其转向是否正确，如相反，则调换三相电源接头中的任意两相。
5.3 联结罗茨泵与被抽容器的管道应经过严格检漏，并确保清洁、干燥。
罗茨真空泵说明书
ZBK系列罗茨真空泵使用说明书(沈阳市造纸机械厂) 一、用途ZBK系列两叶罗茨真空泵是一种粗真空获得的真空设备，与水环式真空泵相比，具有效率高，体积小、重量轻节能明显等特点，其用电量仅为水环式真空泵用电量的50%左右，因此已广泛用于造纸、食品、化工、服装、制糖等行业的真空脱水以及卷烟行业的抽吸使用。
抽吸介质可为干、湿空气或气水混合气体但介质中不能含有颗粒状固体物质。
二、结构与工作原理本系列产品的基本型式有卧式、立式两种,如图二所示。
产品的基本结构如图一所示、主要由两端盖1、泵体2以及一对“8”字形转子3组成的。
这对“8”字形转子的工作面之间有一定的间隙，两转子相互间有一定的相对位置，这个相对位置是靠轴端的同步齿轮4、5的相对位置来决定的。
因此调整两转子的间隙或相对位置时是通过调整同步齿轮的相对位置来实现的。
电机通过三角皮带带动主动转子转动，通过同步齿轮驱动另一转子使两转子不断作同步转动。
工作时吸入侧容积扩张，排出侧容积收缩，完成排吸作用，造成系统的真空。
泵体的出口有一消音箱，并同时具有稳定压力，密封作用、提高泵的工作效率。
三、主要技术参数表一四、产品的安装ZBK13、ZBK15A、ZBK16型产品分带基础板和不带基础板两种，如用户购买不带基础板的产品时，可根据图三、图四以及表二、表三所提供的有关尺寸自行配备基础板及电机底轨进行安装，基础平面图由用户根据自备的基础板、电机底轨的尺寸而定。
电机安装在进口侧还是安装在出口侧由用户根据工艺管路的需要确定。
若用户购买带基础板的产品时，需在订货合同上说明，安装时则应根据图五~图八所提供的有关尺寸进行安装。
基础的深度由用户根据土质的情况决定。
安装时应注意如下几个问题1、安装前必须详细检查产品内腔和上部消音箱内有无异物，如发现异物必须清除后方能安装。
2、应选择合理的管路方案（1）真空系统的出口与泵的入口之间的距离越短越好。
（2）管路拐弯越少载好（3）进口管路不要低于泵的入口中心线，出口管路不要有引起较大阻力的因素如出口管上爬，直角拐弯等。
罗茨真空泵讲解
罗茨真空泵操作规程一、起动前的准备工作（1）按泵的使用说明书加油（2）检查水压是否足够（3）将电接点压力表指针调到0.5*105~1.0*105Pa,另根据被抽系统实际情况调节各电接点真空表指针值，此值是各表所控制的罗茨真空泵的允许启动和工作的压力值，后启动的罗茨真空泵的压力值应比前启动的罗茨真空泵的压力值低。
（4）用手转动各泵轴无卡住现象，如停机时间较长，起动前必须清除卡住现象。
二、起动程序（1）将进水阀打开，调节水量至最佳为宜，此时由于前级泵的抽气作用，被抽系统内气体通过罗茨真空泵内部被抽，由于压差作用，使罗茨真空泵产生自转，此现象随系统内压力降低而减弱到一定的压力时，罗茨真空泵就停止自转了。
（2）待系统内压力达到了罗茨真空泵的允许启动和工作压力时，逐级启动罗茨真空泵，罗茨真空泵起动以后，要注意其泵的温升和电流情况，如发现有过热或电流过高情况，要停掉罗茨真空泵，检查原因，不允许在罗茨真空泵工作时停止前级泵（无油真空泵）。
三、停机程序（1）关闭系统至进气口官道上的阀门（2）逐级停掉《主泵》、2#《中间泵》、1#《中间泵》、《前级泵》。
（3）关闭总进水阀，停止供水。
（4）切断电源胺化岗位作业指导书操作工岗位作业指导书一、“一口清”内容一）工作职责1、设备区域：明确自己负责的设备、消防器材、应急器材和网格内卫生区域。
2、操作：熟记本岗位操作规程，熟悉车间其他岗位操作规程；能够熟练操作所使用的设备。
3、设备性能、工艺流程：熟悉自己负责的设备性能、温度、压力、液位等工艺参数、工艺指标；熟悉车间工艺流程。
4、原料产品：熟悉车间使用的原辅料名称、产品品种、产品种类及名称。
5、按时完成上级安排的工作任务。
二）安全职责1、熟悉法律规章：化工企业保障安全生产十条规定等有关的法律法规；熟悉公司安全管理制度的有关内容。
2、“手指口述”：熟悉本岗位的设备，并能熟练操作，达到“手指口述”要求。
3、危险因素、防范、处置：熟悉本岗位存在的危险有害因素，明确防范措施；熟练掌握岗位异常情况的应急处置措施。
罗茨水喷射真空泵操作规程
三级罗茨水喷射串联真空机组操作规程
开机前：
1、检查电源是否到位，电机是否卡住，泵轴承是否缺油。
2、检查水箱内水是否缺水，及冷冻是否打开冷却。
3、检查联结机组系统总阀门是否打开。
4、检查真空缓冲罐是否排污，阀门是否关闭。
开机步骤：
1、先启动水喷射真空泵，等待1号电接点真空表上的黑针上升至
—0.092MPA后，绿灯亮。
2、启动一级罗茨真空泵，等待2号电接点真空表上的黑针上升至
—0.096MPA后，绿灯亮。
3、启动二级罗茨真空泵，等待3号电接点真空表上的黑针上升至
—0.098MPA后，绿灯亮。
4、启动三级罗茨真空泵，等待真空达到极限。
关机步骤：
1、先关闭系统总阀门。
2、再关闭三级罗茨真空泵。
3、再关闭二级罗茨真空泵。
4、再关闭一级罗茨真空泵。
5、再关闭水喷射真空泵。
6、再缓慢打开真空缓冲罐放空阀。
7、打开真空缓冲罐排污阀门排污。
罗茨真空泵操作方法
罗茨真空泵操作方法
使用罗茨真空泵时，您可以按照以下步骤进行操作：
1. 准备工作：确保泵和管道连接正确，并确保电源已插好。
2. 打开泵的电源开关。
3. 确保泵的排气阀门和进气阀门均处于关闭状态。
4. 调节旋钮，将泵的排气阀门完全打开。
5. 打开进气阀门，使气体进入泵体。
6. 观察真空表（如果有的话），确保真空度正在提高。
7. 定期检查并清理泵的滤网，以确保其畅通。
8. 当工作完成时，关闭进气阀门。
9. 慢慢关闭排气阀门，直到完全关闭。
10. 关闭电源开关。
请注意，这只是基本的罗茨真空泵操作方法，具体操作步骤可能会因不同的泵型而有所不同。
在使用泵之前，请务必阅读并理解泵的操作手册，并按照其指导进行操作。
此外，为保证安全，请遵循相关的安全操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罗茨真空泵有一个很大的优点，是别的泵不能所代替的，就是罗茨真空泵在低处工作时，它的抽气速度是非常快的，但是他有一个弊端就是不能独立使用，得有另一台真空泵串联起来使用才行，它是利用前面的真空泵抽进压力送给罗茨真空泵，这时，罗茨真空泵才开始工作。
在正常情况下，安装前级真空泵时，要安装一定的保护措施，否则罗茨真空泵会因为过热而损坏。
所以说保护措施是一定要加的。
那么前级真空泵要怎么来选择呢，在抽除有水蒸气气体时，尽量选的前级正空泵是水环真空泵是比较好的，如过是在一般条件下工作，则需要选择其他的真空泵即可。
从以上所见，真空泵在不同的条件下作业选用的前级泵是不同的，我们必须的注意，要不然会给真空泵带来伤害。
关注山东三牛机械有限公司，了解更多风机知识！。
