排烟道安装技术交底
排烟道工程技术交底
排烟道工程技术交底引言概述：排烟道工程技术交底是指在建筑工程中，对排烟道的设计、安装和维护等技术要求进行详细说明和交流的过程。
它是确保排烟系统正常运行和保障建筑安全的重要环节。
本文将从五个大点来阐述排烟道工程技术交底的相关内容。
一、排烟道的设计要求1.1 确定排烟道的位置和布局1.2 确定排烟道的尺寸和截面形状1.3 确定排烟道的材料和防火性能1.4 确定排烟道的连接方式和密封性能1.5 确定排烟道的施工工艺和质量要求二、排烟道的安装要求2.1 确保排烟道的安装位置和高度符合规范2.2 确保排烟道的连接方式和密封性能符合要求2.3 确保排烟道的施工工艺和质量符合标准2.4 确保排烟道的支撑和固定方式可靠稳定2.5 确保排烟道的防火性能和热工性能符合要求三、排烟道的维护要求3.1 定期清理排烟道内的积灰和杂物3.2 定期检查排烟道的连接和密封情况3.3 定期检测排烟道的防火性能和热工性能3.4 定期维修和更换排烟道的损坏部件3.5 定期进行排烟道的性能测试和评估四、排烟道的运行要求4.1 确保排烟道的正常通风和排烟功能4.2 确保排烟道的防火和热工性能稳定可靠4.3 确保排烟道的运行过程中不产生漏风和漏烟4.4 确保排烟道的运行过程中不产生积灰和杂物4.5 确保排烟道的运行过程中不产生异味和噪音五、排烟道的应急处理要求5.1 确保排烟道的应急关闭和启动控制可靠5.2 确保排烟道的应急疏散和救援通道畅通5.3 确保排烟道的应急维修和更换措施有效5.4 确保排烟道的应急演练和培训计划完善5.5 确保排烟道的应急处理记录和报告及时完备总结：排烟道工程技术交底是确保排烟系统正常运行和保障建筑安全的重要环节。
在设计、安装、维护、运行和应急处理过程中，需要注意排烟道的位置、布局、尺寸、材料、连接方式、施工工艺、质量要求、防火性能、热工性能、清理、检查、维修、更换、运行功能、应急关闭、启动控制、疏散通道、救援通道、应急维修、更换措施、演练计划、培训计划、处理记录和报告等方面的要求。
烟道安装安全技术交底
交底人员应具 备相关资质， 如特种作业证 书、安全员证 书等。
0012源自交底人员应熟 悉相关安全法 规和标准，能 够正确指导施 工人员进行安 全操作。
0 3
交底人员应具 备良好的沟通 能力和组织协 调能力，能够 与各方进行有 效沟通和协调。
0 4
交底双方要签字确认
交底人员要具备相关资质和经验 交底内容要详细、全面，包括施工方法、安全措施等 交底过程中要进行互动，确保双方理解一致 交底完成后，交底双方要签字确认，并存档备查
作业环境安全要求
烟道安装时应使用防爆工具， 严禁使用易产生火花的工具。
作业现场应保持整洁，无易 燃、易爆物品，确保安全出 口畅通。
作业人员应穿戴防护用品， 如防尘口罩、手套、眼镜等。
安装过程中应保持通风良好， 防止有害气体聚集。
吊装作业安全要求
作业前应检查 吊装机具，确 保其处于良好 状态，严禁带 病作业。
培训方式：理论 授课与实际操作 相结合，确保人 员掌握安全技能
培训周期：安装 前必须进行安全 培训，并定期进 行复训和考核
工具和材料准备
工具：电钻、切割机、焊接机、螺丝刀等 材料：烟道、连接管、密封材料、支撑架等 检查工具和材料的完好性和适用性 确保工具和材料符合安全标准和施工要求
02
烟道安装中的安全措施
清除烟道内残留 物，防止堵塞和
腐蚀
确认烟道安装后 的密封性能，防
止漏气和漏烟
04
应急处理措施
火灾应急处理措施
灭火：在确保自身安全的前提 下，使用灭火器或消火栓进行 灭火，控制火势蔓延。
立即报警：发现火情后，立 即拨打火警电话119报警， 并告知起火地点、火势大小 和燃烧物等情况。
疏散人员：迅速组织现场人员 疏散，并引导他们前往安全区

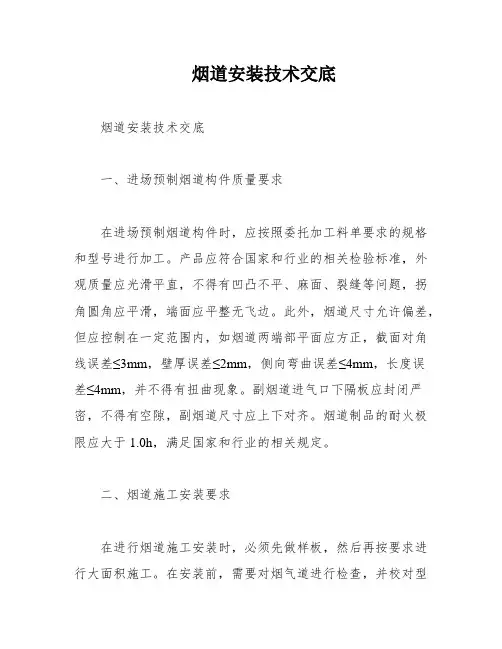

烟道安装技术交底
烟道安装技术交底烟道安装技术交底一、进场预制烟道构件质量要求在进场预制烟道构件时，应按照委托加工料单要求的规格和型号进行加工。
产品应符合国家和行业的相关检验标准，外观质量应光滑平直，不得有凹凸不平、麻面、裂缝等问题，拐角圆角应平滑，端面应平整无飞边。
此外，烟道尺寸允许偏差，但应控制在一定范围内，如烟道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。
烟道制品的耐火极限应大于1.0h，满足国家和行业的相关规定。
二、烟道施工安装要求在进行烟道施工安装时，必须先做样板，然后再按要求进行大面积施工。
在安装前，需要对烟气道进行检查，并校对型号，清理烟气道毛边。
烟气道安装时与厨房内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确。
烟气道应按照自下而上的顺序进行逐层安装，首层安装前必须用1：2水泥砂浆找平。
三、烟道安装施工注意事项在进行安装前，需要对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。
逐层向上安装时，需用相同的方法进行，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。
在烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。
烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。
安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍固定。
四、安装质量标准在安装烟道时，需要注意烟道中心线与楼板定位线位移不应大于3mm，上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。

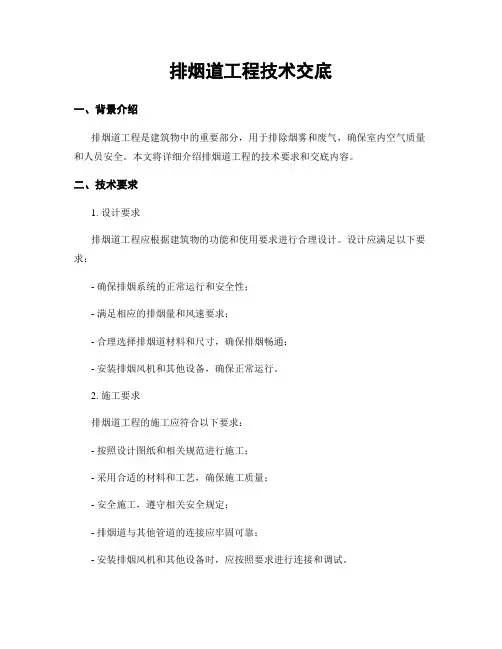

排烟道工程技术交底
排烟道工程技术交底一、背景介绍排烟道工程是建筑物中的重要部分，用于排除烟雾和废气，确保室内空气质量和人员安全。
本文将详细介绍排烟道工程的技术要求和交底内容。
二、技术要求1. 设计要求排烟道工程应根据建筑物的功能和使用要求进行合理设计。
设计应满足以下要求：- 确保排烟系统的正常运行和安全性；- 满足相应的排烟量和风速要求；- 合理选择排烟道材料和尺寸，确保排烟畅通；- 安装排烟风机和其他设备，确保正常运行。
2. 施工要求排烟道工程的施工应符合以下要求：- 按照设计图纸和相关规范进行施工；- 采用合适的材料和工艺，确保施工质量；- 安全施工，遵守相关安全规定；- 排烟道与其他管道的连接应牢固可靠；- 安装排烟风机和其他设备时，应按照要求进行连接和调试。
3. 检验验收要求排烟道工程的检验验收应满足以下要求：- 检查排烟道工程的质量，包括材料、尺寸、连接等；- 检测排烟系统的运行情况，确保正常工作；- 检验排烟风机和其他设备的安装和运行情况；- 出具相应的检验报告和验收证明。
三、技术交底内容1. 工程概况- 工程名称：排烟道工程- 工程地点：XX建筑物- 工程范围：包括排烟道系统的设计、施工和验收等内容。
2. 设计要求交底- 介绍设计图纸和相关规范，包括排烟量、风速要求、排烟道材料和尺寸等；- 解释设计的合理性和安全性，确保施工人员理解设计意图。
3. 施工要求交底- 介绍施工图纸和相关规范，包括施工工艺、材料选择和连接要求等；- 解释施工过程中的安全注意事项和施工顺序，确保施工人员安全施工。
4. 设备安装交底- 介绍排烟风机和其他设备的安装位置和连接方式；- 解释设备的使用方法和注意事项，确保设备正常运行。
5. 检验验收要求交底- 介绍检验验收的标准和方法，包括质量检查、系统运行检测和设备安装调试等；- 解释检验验收的程序和要求，确保施工人员按照要求进行操作。
6. 安全注意事项交底- 介绍施工过程中的安全注意事项，包括高空作业、用电安全、防火措施等；- 解释应急处理措施和事故防范措施，确保施工人员安全施工。

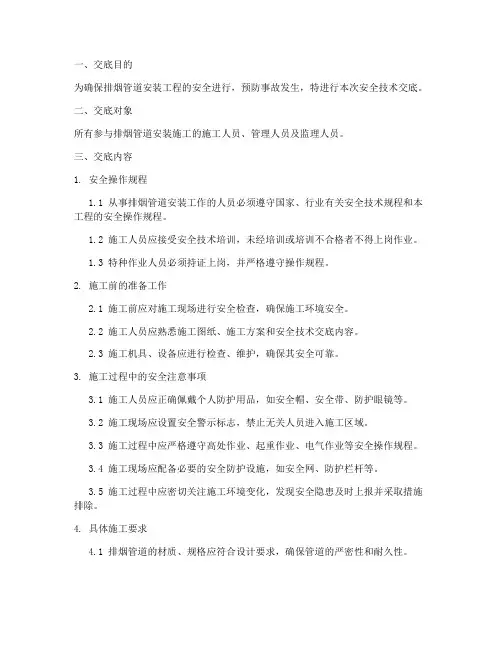

排烟管道安装安全技术交底模板
一、交底目的为确保排烟管道安装工程的安全进行，预防事故发生，特进行本次安全技术交底。
二、交底对象所有参与排烟管道安装施工的施工人员、管理人员及监理人员。
三、交底内容1. 安全操作规程1.1 从事排烟管道安装工作的人员必须遵守国家、行业有关安全技术规程和本工程的安全操作规程。
1.2 施工人员应接受安全技术培训，未经培训或培训不合格者不得上岗作业。
1.3 特种作业人员必须持证上岗，并严格遵守操作规程。
2. 施工前的准备工作2.1 施工前应对施工现场进行安全检查，确保施工环境安全。
2.2 施工人员应熟悉施工图纸、施工方案和安全技术交底内容。
2.3 施工机具、设备应进行检查、维护，确保其安全可靠。
3. 施工过程中的安全注意事项3.1 施工人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等。
3.2 施工现场应设置安全警示标志，禁止无关人员进入施工区域。
3.3 施工过程中应严格遵守高处作业、起重作业、电气作业等安全操作规程。
3.4 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
3.5 施工过程中应密切关注施工环境变化，发现安全隐患及时上报并采取措施排除。
4. 具体施工要求4.1 排烟管道的材质、规格应符合设计要求，确保管道的严密性和耐久性。
4.2 管道安装应确保横平竖直，连接处应牢固可靠，不得出现松动、漏气等现象。
4.3 管道支吊架应设置合理，确保管道的稳定性和安全性。
4.4 施工过程中应保持施工现场的整洁，及时清理施工垃圾，防止污染环境。
5. 应急处理5.1 施工过程中如发生安全事故，应立即停止施工，及时上报并采取相应措施进行处理。
5.2 施工人员应熟悉应急处理程序，提高自救互救能力。
四、交底时间（此处填写具体日期）五、交底人（此处填写交底人姓名及职务）六、被交底人（此处填写被交底人姓名及职务）七、备注1. 本安全技术交底内容为本次排烟管道安装工程的安全要求，施工过程中应严格遵守。
2. 施工人员应认真阅读本安全技术交底内容，确保施工安全。

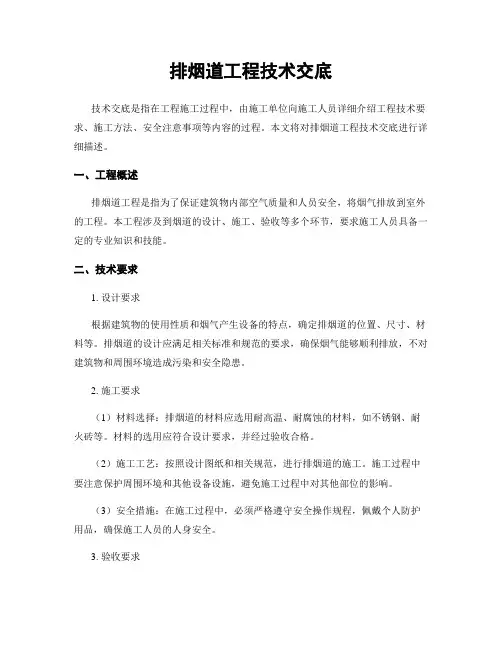

排烟道工程技术交底
排烟道工程技术交底技术交底是指在工程施工过程中，由施工单位向施工人员详细介绍工程技术要求、施工方法、安全注意事项等内容的过程。
本文将对排烟道工程技术交底进行详细描述。
一、工程概述排烟道工程是指为了保证建筑物内部空气质量和人员安全，将烟气排放到室外的工程。
本工程涉及到烟道的设计、施工、验收等多个环节，要求施工人员具备一定的专业知识和技能。
二、技术要求1. 设计要求根据建筑物的使用性质和烟气产生设备的特点，确定排烟道的位置、尺寸、材料等。
排烟道的设计应满足相关标准和规范的要求，确保烟气能够顺利排放，不对建筑物和周围环境造成污染和安全隐患。
2. 施工要求（1）材料选择：排烟道的材料应选用耐高温、耐腐蚀的材料，如不锈钢、耐火砖等。
材料的选用应符合设计要求，并经过验收合格。
（2）施工工艺：按照设计图纸和相关规范，进行排烟道的施工。
施工过程中要注意保护周围环境和其他设备设施，避免施工过程中对其他部位的影响。
（3）安全措施：在施工过程中，必须严格遵守安全操作规程，佩戴个人防护用品，确保施工人员的人身安全。
3. 验收要求排烟道施工完成后，需要进行验收。
验收内容包括材料验收、施工质量验收和安全验收等。
验收合格后，方可投入使用。
三、施工方法1. 烟道的安装（1）根据设计要求，确定烟道的位置和尺寸，并标明在相关图纸上。
（2）按照图纸要求，进行烟道的安装。
首先要清理安装位置，确保无杂物和尘土。
然后根据需要，进行烟道的切割和连接。
（3）安装过程中，要注意烟道的水平和垂直度，确保烟道的整体平直。
2. 烟道的密封（1）烟道连接处要进行密封处理，以确保烟气不泄漏。
（2）密封材料可以选用耐高温、耐腐蚀的材料，如硅胶、耐高温胶带等。
3. 烟道的清洁（1）在施工完成后，要对烟道进行清洁，确保烟道内部无杂物和积尘。
（2）清洁过程中，可以使用专业的清洗工具和化学清洁剂，按照相关要求进行清洗。
四、安全注意事项1. 施工人员必须佩戴个人防护用品，如安全帽、防护眼镜、防护口罩等。
排烟管道安装安全技术交底
排烟管道安装安全技术交底1. 引言排烟系统是建筑物中非常重要的组成部分之一，其安装质量直接关系到人员生命财产的安全。
本文档旨在对排烟管道安装的安全技术进行交底，确保施工人员在安装过程中遵循正确的操作步骤和安全措施。
2. 排烟管道安装前的准备工作在进行排烟管道安装之前，需要进行以下准备工作：- 熟悉建筑设计规范和排烟系统设计方案。
- 清理施工现场，确保无障碍施工，排烟管道安装区域周边应清理干净。
- 检查施工材料和设备是否符合要求，确保质量可靠。
- 协调相关工种和人员，明确工作职责和安全责任。
3. 排烟管道安装步骤排烟管道安装需要按照以下步骤进行：1. 首先，根据设计方案确定排烟管道的布置和定位。
严格按照设计方案确定排烟管道的位置、高度和坡度。
2. 进行排烟管道的测量与标注，确保安装位置准确无误。
3. 安装排烟管道支架和吊托装置。
在确定的安装位置上安装支架和吊托装置，确保稳固并能承受管道重量。
4. 按照设计要求进行排烟管道的连接。
使用合适的连接件和密封材料，确保排烟管道连接紧密、无泄漏。
5. 进行排烟管道的固定和加固。
使用适当的固定件和加固材料，确保排烟管道的稳定性和牢固性。
6. 进行排烟管道的绝缘和防护。
根据设计要求，对排烟管道进行绝缘处理和防护措施，保证系统的安全性和耐久性。
7. 在排烟管道安装完成后，进行系统的压力试验和漏水检查，确保排烟系统的正常运行。
4. 排烟管道安装的安全措施在进行排烟管道安装过程中，需要采取以下安全措施：- 穿戴个人防护装备，包括安全帽、安全鞋、手套等，确保施工人员的人身安全。
- 使用适当的工具和设备，确保操作的安全性和高效性。
- 确保工作区域的通风良好，避免因有害气体积聚造成的健康问题。
- 遵守施工现场管理规范，确保现场的整洁有序，防止杂物和障碍物对施工的影响。
- 严格按照施工操作规范进行操作，避免因错误操作引发意外事故。
- 加强施工人员的安全培训和意识，提高他们对安全问题的重视程度。
排烟道工程技术交底
排烟道工程技术交底一、项目背景排烟道工程是建筑工程中的重要组成部分，主要用于排除建筑物内部产生的烟雾和有害气体，确保室内空气质量和人员安全。
本文将对排烟道工程的技术要求、施工流程、材料选用等进行详细交底。
二、技术要求1. 排烟道的设计应符合国家相关标准和规范要求，确保排烟效果良好。
2. 排烟道的材料应选用耐高温、耐腐蚀的材质，如不锈钢、镀锌板等。
3. 排烟道的尺寸和布置应符合设计要求，确保烟雾和有害气体能够顺利排出。
4. 排烟道与建筑物其他部位的连接应牢固可靠，防止漏风、漏烟现象的发生。
5. 排烟道的防火措施应符合相关规范要求，确保火灾时能有效阻止火势蔓延。
三、施工流程1. 排烟道施工前，需对施工区域进行清理，确保施工环境整洁。
2. 根据设计图纸，进行排烟道的定位和标高设置。
3. 按照设计要求，进行排烟道的制作和安装。
首先，根据设计尺寸，将金属板材切割成相应的尺寸，并进行弯曲、焊接等工艺处理。
然后，将制作好的排烟道部件进行拼装和安装，确保连接牢固。
4. 完成排烟道的安装后，进行系统的检查和测试。
确保排烟道的通畅性和密封性，排烟风机的正常运行等。
5. 对排烟道进行防火处理，如涂刷防火涂料，安装防火门等。
6. 完成施工后，对施工现场进行清理，确保安全和整洁。
四、材料选用1. 不锈钢板：具有耐高温、耐腐蚀的特点，适用于排烟道的制作。
2. 镀锌板：具有防锈、防腐的特性，适用于排烟道的制作。
3. 玻璃钢：具有耐腐蚀、耐高温的特点，适用于特殊环境下的排烟道制作。
4. 防火涂料：能有效提高排烟道的防火性能，减缓火势蔓延。
5. 排烟风机：用于排烟道的通风和烟气排出，确保室内空气质量。
五、安全注意事项1. 施工人员应佩戴好安全帽、防护眼镜等个人防护用品，确保施工安全。
2. 施工现场应设置明显的安全警示标志，防止他人误入施工区域。
3. 施工过程中，严禁吸烟，禁止使用明火作业。
4. 施工人员应熟悉排烟道的施工图纸和相关技术要求，确保施工质量。
排烟道工程技术交底
排烟道工程技术交底一、项目背景为确保建筑物内部空气质量和人员安全，排烟道工程是建筑物中非常重要的一项工程。
本文将详细介绍排烟道工程的技术交底内容。
二、工程概述排烟道工程是指为了排除建筑物内部产生的烟雾、有害气体和热量，采用专门的排烟系统进行排放的工程。
排烟道工程旨在确保建筑物内部空气清新，防止火灾蔓延，保障人员安全。
三、技术交底内容1. 排烟道工程的设计方案- 设计方案应根据建筑物的类型、用途和规模进行合理设计，确保排烟效果良好。
- 确定排烟系统的布置方案，包括排烟道的位置、长度、直径等参数。
- 确定排烟风机的型号、数量和安装位置。
2. 排烟道的材料和尺寸要求- 排烟道应采用耐高温、耐腐蚀的材料，如不锈钢或热镀锌钢板。
- 排烟道的尺寸应根据建筑物的面积、楼层高度和使用情况进行合理计算，确保排烟效果。
3. 排烟风机的选择和安装- 排烟风机应选择具有良好排烟效果、低噪音和高效节能的型号。
- 排烟风机的安装位置应考虑到排烟效果和维修保养的便利性。
4. 排烟口的设置- 排烟口应设置在建筑物的高处，远离人员活动区域，以确保排烟效果和人员安全。
- 排烟口的数量和尺寸应根据建筑物的面积和使用情况进行合理设置。
5. 排烟系统的控制与监测- 排烟系统应配备可靠的控制装置，如烟感探测器、手动控制按钮等，以便在火灾发生时及时启动排烟系统。
- 排烟系统应配备烟气监测装置，实时监测排烟效果和烟气浓度，确保人员安全。
6. 排烟道工程的验收标准- 排烟道工程的验收应符合相关法律法规和技术标准的要求。
- 排烟道工程的验收标准包括排烟效果、排烟风机运行状态、排烟口设置等方面的要求。
7. 排烟道工程的维护与保养- 排烟道工程在投入使用后，应定期进行维护与保养，确保排烟系统的正常运行。
- 维护与保养工作包括清洁排烟道、更换排烟风机滤网、检查控制装置等。
四、技术交底的要求1. 技术交底应由专业的工程技术人员进行，确保准确无误。
2. 技术交底内容应详细、清晰，包括设计方案、材料要求、安装要求、验收标准等。
烟道安装技术交底(参考资料)
烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。
2、施工准备2.1.1.2 技术要求：厨房排烟道主要技术性能2.1.2 工具：2m 托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。
2.2 作业条件：2.2.1 结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。
2.2.2 操作地点环境温度不低于5℃。
2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。
2.3 施工前准备2.3.1 施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
2.3.2 由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。
2.3.3 检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。
3 施工工艺 3.1 工艺流程：→→→→3.2 在排气道相互垂直的两个侧面上，弹好中心线。
3.3 检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。
3.4 安装方法：3.4.1 排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。
3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。
3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。
具体见下图。
3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。
排烟道安装技术交底
技术交底记录年月日工程名称龙门西广场分部工程分项工程名称：排烟道及排气道安装交底内容：一、材料进场要求1、材料进场需要晚上进场，进场之前需要踏勘现场。
堆放的场地应当与栋号长协商确定。
2、材料进场检验主要外观检验。
无破损、断裂现象。
2、材料进场之后应当下垫上盖。
堆放高度不得超过2米。
3、由于现场场地有限该单位的材料进场之后及时上楼，遇到特殊情况应积极配合项目部工作，如若不配合周转场地，项目部进行移位周转需要扣除该班组费用。
二、现场安装要求1、现场情况：现场一层需要19个排烟道及19个排气道。
排烟道尺寸为200*500,200*320mm。
现场留洞尺寸为240*560,240*360mm（本尺寸前期已将协商确定，如无法安装，安装人员自己负责调整）。
2、安装时管道应当紧紧靠墙及梁，保证垂直。
原因：现场管道安装完成后需要砌筑100mm墙体。
垂直及位置严格把控。
3、烟道安装及塞缝（1）首层安装时底部应坐浆，采用水泥砂浆找平。
（2）烟道安装底部需要设至14mm钢筋2根进行支撑每层设置，钢筋的伸出长度不得超过墙体，收口及塞缝采用细石砼内参膨胀剂进行浇筑塞实。
安装时注意垂直度及位置偏差。
（3）下部开孔较大安装时采用木楔进行顶紧安装防止倾倒。
（4）安装顺序：从下至上依次安装，最上一层安装完成之后应及时将烟道口覆盖避免杂物掉落和洞口隐患。
（5）安装节奏同主体结构施工，安装至拆模层的下一层。
4、样板确认现场大面安装前优先安装样板，样板合格后确定安装定位尺寸及垂直偏差范围。
后续施工严格按照样板施工，如后期需要偏移纠正班组无偿配合。
5、排气孔的开洞排气口的开洞的根据精装修要求进行开洞，目前先进行安装，开洞后期统一开洞。
三、安全文明施工要求1、现场施工过程中排烟道及排气道防护均已封闭完成，在施工过程中不得提前拆除。
防护的拆除随着安装同步进行。
如果提前拆除一经发现需要及时恢复。
2、施工完成之后应当工完场清。
3、进入施工现场佩戴安全帽，正确佩戴劳保用品，临时用电应规范。
住宅工程烟道施工交底(3篇)
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
排烟道工程技术交底
排烟道工程技术交底一、项目概述排烟道工程是建造工程中重要的部份，用于排除建造物内部产生的烟雾和有害气体，确保室内空气质量和人员安全。
本文将详细介绍排烟道工程的技术要求和施工流程。
二、技术要求1. 排烟道材料选择：排烟道应选用耐高温、耐腐蚀的材料，如不锈钢、镀锌钢板等。
材料的选择应符合国家相关标准。
2. 排烟道尺寸设计：排烟道的尺寸应根据建造物的使用性质和面积进行合理设计，确保排烟量和排烟速度满足相关规范要求。
3. 排烟道布置：排烟道应布置合理，避免与其他设备和管道发生冲突，确保排烟畅通无阻。
4. 排烟口设置：排烟口应设置在建造物的高处，远离窗户和通风口，以免排烟受到干扰。
排烟口的数量和尺寸应根据建造物的使用性质和面积进行合理确定。
5. 排烟风机选择：排烟风机应选用低噪音、高效率的产品，确保排烟效果和运行稳定性。
三、施工流程1. 准备工作：施工前应对施工现场进行清理，确保施工区域的安全和整洁。
同时，准备好所需的施工材料和设备。
2. 排烟道安装：根据设计图纸和技术要求，进行排烟道的安装。
首先确定好排烟道的位置和尺寸，然后进行材料的切割和焊接，最后将排烟道固定在建造物的结构上。
3. 排烟口设置：根据设计要求，在建造物的高处开设排烟口。
排烟口的安装应坚固可靠，确保不会因为风力或者其他外力而损坏或者变形。
4. 排烟风机安装：根据设计要求，将排烟风机安装在合适的位置。
安装时应注意固定坚固，避免震动和噪音。
5. 排烟道连接：将排烟道与排烟口和排烟风机进行连接。
连接时应采用密封材料，确保排烟道系统的密封性和稳定性。
6. 系统调试：完成排烟道的安装和连接后，进行系统调试。
检查排烟风机的运行情况和排烟效果，确保系统正常运行。
7. 完工验收：排烟道工程完成后，进行验收。
验收内容包括排烟道的安装质量、排烟效果和系统运行情况等。
四、安全注意事项1. 施工人员应穿戴好安全防护用具，如安全帽、防护眼镜、防护手套等。
2. 施工现场应设置明显的安全警示标志，确保施工区域的安全。
排烟道工程技术交底
排烟道工程技术交底一、项目背景排烟道工程是建造物中用于排放烟气、废气或者污染物的管道系统。
为了确保排烟道工程的顺利进行，本次技术交底旨在详细介绍排烟道工程的相关技术要求、施工流程以及注意事项。
二、技术要求1. 材料选择：排烟道工程所使用的材料应符合相关标准，具有耐高温、防腐蚀等特性。
常用的材料有不锈钢、玻璃钢等。
2. 施工标准：排烟道的施工应按照像关规范进行，确保排烟道的结构坚固、密封性好。
施工过程中应遵循安全操作规程，保证施工人员的人身安全。
3. 排烟道尺寸：排烟道的尺寸应根据建造物的使用性质和烟气产生量进行合理设计，以确保排烟效果良好。
4. 排烟风机选择：根据排烟道的长度、烟气排放量等因素选择适合的排烟风机，确保排烟效果达到要求。
5. 排烟道的布置：排烟道应尽量直线布置，避免浮现过多的弯曲，以减少烟气的阻力和压力损失。
三、施工流程1. 前期准备：施工前需进行现场勘测，确定排烟道的布置方案。
同时，根据设计要求和施工图纸准备所需的材料和工具。
2. 排烟道安装：按照设计要求，进行排烟道的安装工作。
首先，根据布置方案确定排烟道的位置，然后进行材料的切割、焊接等工作。
在安装过程中，要注意排烟道的垂直度和水平度，确保其稳固性。
3. 排烟风机安装：根据设计要求，选择适当的位置安装排烟风机。
安装时应注意风机的固定和接线等工作，确保其正常运行。
4. 管道连接：将排烟道与建造物内的烟气源进行连接。
连接过程中要注意密封性，以防止烟气泄漏。
5. 检验与调试：完成排烟道的安装后，进行检验与调试工作。
通过检验与调试，确保排烟道的正常运行和排烟效果符合要求。
四、注意事项1. 安全第一：在施工过程中，必须严格遵守安全操作规程，佩戴好个人防护装备，确保施工人员的人身安全。
2. 质量控制：在施工过程中，要加强质量控制，对材料的选择、施工工艺等进行严格把关，确保排烟道工程的质量。
3. 环境保护：排烟道工程涉及到废气的排放，施工过程中要注意环境保护，合理控制废气的排放量，避免对周围环境造成污染。
排烟道工程技术交底
排烟道工程技术交底引言概述：排烟道工程技术交底是指在建造工程中，对排烟道系统的设计、施工、验收等相关技术进行全面交底和说明的过程。
排烟道工程技术交底的目的是确保排烟道系统的设计、施工符合相关规范和标准，保证其正常运行和安全性。
本文将从设计要求、施工工艺、验收标准、维护保养和安全注意事项等五个方面详细阐述排烟道工程技术交底的内容。
一、设计要求1.1 排烟道的位置和布置：根据建造物的特点和使用功能，合理确定排烟道的位置和布置，确保排烟道的通风效果和排烟效果良好。
1.2 排烟道的尺寸和截面积：根据排烟量和建造物的高度、面积等参数，合理确定排烟道的尺寸和截面积，确保排烟道具备足够的通风能力。
1.3 排烟道的材料和防火性能：选择符合相关规范和标准要求的材料，确保排烟道具备良好的防火性能，防止火灾蔓延。
二、施工工艺2.1 排烟道的安装：按照设计要求，采用合适的施工工艺进行排烟道的安装，确保排烟道的连接密切、无渗漏，防止烟气泄漏。
2.2 排烟道的隔热处理：对于需要进行隔热处理的排烟道，采用合适的隔热材料进行包覆，确保排烟道的隔热效果和安全性。
2.3 排烟道的密闭性处理：对于需要进行密闭处理的排烟道，采用合适的密封材料进行封闭，确保排烟道的密闭性，防止烟气泄漏。
三、验收标准3.1 排烟道的安全性验收：对排烟道的安装、连接、隔热、密闭等方面进行全面检查，确保排烟道的安全性符合相关要求。
3.2 排烟道的通风效果验收：通过实际测试和测量，评估排烟道的通风效果，确保排烟道能够有效排除烟气和有害气体。
3.3 排烟道的防火性能验收：对排烟道的材料、防火隔离等方面进行检查，确保排烟道具备良好的防火性能，满足相关要求。
四、维护保养4.1 定期清洁排烟道：根据使用情况，定期清洁排烟道，清除积灰和污物，保持排烟道的畅通性和通风效果。
4.2 定期检查排烟道：定期检查排烟道的连接、密封等情况，及时修复和更换损坏的部件，确保排烟道的正常运行。
排烟道工程技术交底
排烟道工程技术交底标题：排烟道工程技术交底引言概述：排烟道工程是建造工程中非常重要的一部份，它直接关系到建造物内部空气的质量和人员的健康。
因此，在进行排烟道工程时，技术交底是至关重要的步骤。
本文将详细介绍排烟道工程技术交底的内容和要点。
一、设计方案的确认1.1 确定排烟道的位置和布局：排烟道的位置应尽量挨近火灾发生区域，以便及时排出烟雾。
1.2 确定排烟道的尺寸和材质：排烟道的尺寸应符合相关规范要求，并选择耐高温、耐腐蚀的材质。
1.3 确定排烟道的连接方式：排烟道与其他设备的连接方式应坚固可靠，以确保排烟系统的正常运行。
二、施工工艺的要求2.1 施工前的准备工作：在进行排烟道工程施工前，应做好周边环境的保护措施，确保施工安全。
2.2 施工过程的监控：施工过程中应对排烟道的安装情况进行监控，及时发现并解决问题。
2.3 施工质量的验收：施工完成后，应进行排烟道工程的质量验收，确保施工质量符合要求。
三、设备选型及安装3.1 设备选型：选择符合排烟道工程需求的排烟设备，如排烟风机、排烟阀门等。
3.2 设备安装：对排烟设备进行正确安装，确保设备正常运行并符合安全要求。
3.3 设备调试：完成设备安装后，进行设备调试，确保排烟系统的正常运行。
四、安全防护措施4.1 施工安全措施：在进行排烟道工程施工时，应做好安全防护工作，避免发生意外事故。
4.2 设备运行安全：排烟设备运行时，应定期检查设备状态，确保设备安全运行。
4.3 火灾应急预案：建立火灾应急预案，确保在发生火灾时能够及时有效地排烟。
五、技术交底及培训5.1 技术交底：在排烟道工程完成后，对相关技术进行交底，确保使用人员了解排烟系统的运行原理和操作方法。
5.2 人员培训：对使用人员进行排烟系统的操作培训，提高其应对火灾情况的能力。
5.3 定期检查维护：建立排烟系统的定期检查维护制度，确保排烟系统长期稳定运行。
结论：排烟道工程技术交底是确保排烟系统正常运行和人员安全的关键步骤，惟独严格按照像关要求进行技术交底和培训，才干保障排烟系统的高效运行和火灾时的安全应对能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
年月日
工程名称龙门西广场分部工
程
分项工程名称：排烟道及排气道安装
交底内容：
一、材料进场要求
1、材料进场需要晚上进场，进场之前需要踏勘现场。
堆放的场地应当与栋号长协商确定。
2、材料进场检验主要外观检验。
无破损、断裂现象。
2、材料进场之后应当下垫上盖。
堆放高度不得超过2米。
3、由于现场场地有限该单位的材料进场之后及时上楼，遇到特殊情况应积极配合项目部工作，如若不配合周转场地，项目部进行移位周转需要扣除该班组费用。
二、现场安装要求
1、现场情况：现场一层需要19个排烟道及19个排气道。
排烟道尺寸为200*500,200*320mm。
现场留洞尺寸为240*560,240*360mm（本尺寸前期已将协商确定，如无法安装，安装人员自己负责调整）。
2、安装时管道应当紧紧靠墙及梁，保证垂直。
原因：现场管道安装完成后需要砌筑100mm墙体。
垂直及位置严格把控。
3、烟道安装及塞缝
（1）首层安装时底部应坐浆，采用水泥砂浆找平。
（2）烟道安装底部需要设至14mm钢筋2根进行支撑每层设置，钢筋的伸出长度不得超过墙体，收口及塞缝采用细石砼内参膨胀剂进行浇筑塞实。
安装时注意垂直度及位置偏差。
（3）下部开孔较大安装时采用木楔进行顶紧安装防止倾倒。
（4）安装顺序：从下至上依次安装，最上一层安装完成之后应及时将烟道口覆盖避免杂物掉落和洞口隐患。
（5）安装节奏同主体结构施工，安装至拆模层的下一层。
4、样板确认
现场大面安装前优先安装样板，样板合格后确定安装定位尺寸及垂直偏
差范围。
后续施工严格按照样板施工，如后期需要偏移纠正班组无偿配合。
5、排气孔的开洞
排气口的开洞的根据精装修要求进行开洞，目前先进行安装，开洞后期统一开洞。
三、安全文明施工要求
1、现场施工过程中排烟道及排气道防护均已封闭完成，在施工过程中不得提前拆除。
防护的拆除随着安装同步进行。
如果提前拆除一经发现需要及时恢复。
2、施工完成之后应当工完场清。
3、进入施工现场佩戴安全帽，正确佩戴劳保用品，临时用电应规范。
4、使用施工电梯等运输工具注意安全。
5、严禁大小便违者发现处于500元罚款。
技术负责
交底人接受人人。
