变阻器练习题及答案

合集下载

变阻器练习题

变阻器练习题

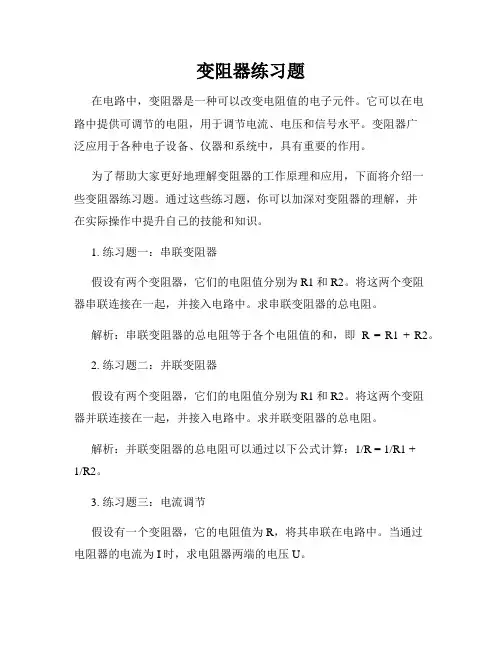

变阻器练习题在电路中,变阻器是一种可以改变电阻值的电子元件。

它可以在电路中提供可调节的电阻,用于调节电流、电压和信号水平。

变阻器广泛应用于各种电子设备、仪器和系统中,具有重要的作用。

为了帮助大家更好地理解变阻器的工作原理和应用,下面将介绍一些变阻器练习题。

通过这些练习题,你可以加深对变阻器的理解,并在实际操作中提升自己的技能和知识。

1. 练习题一:串联变阻器假设有两个变阻器,它们的电阻值分别为R1和R2。

将这两个变阻器串联连接在一起,并接入电路中。

求串联变阻器的总电阻。

解析:串联变阻器的总电阻等于各个电阻值的和,即R = R1 + R2。

2. 练习题二:并联变阻器假设有两个变阻器,它们的电阻值分别为R1和R2。

将这两个变阻器并联连接在一起,并接入电路中。

求并联变阻器的总电阻。

解析:并联变阻器的总电阻可以通过以下公式计算:1/R = 1/R1 +1/R2。

3. 练习题三:电流调节假设有一个变阻器,它的电阻值为R,将其串联在电路中。

当通过电阻器的电流为I时,求电阻器两端的电压U。

解析:根据欧姆定律可以得到U = I * R。

4. 练习题四:电阻调节假设有一个变阻器,它的电阻值可以在0到R之间调节。

当需要将电路中的电流调节到一个特定的数值时,求变阻器的电阻应该调节到多少。

解析:可以根据欧姆定律和所需电流的数值来计算变阻器的电阻值。

R = U / I,其中U为电路中的电压,I为所需电流。

通过以上的练习题,你可以对变阻器的应用和计算能力进行训练。

同时,你也可以根据实际情况进行扩展和变化,设计更加复杂的变阻器练习题。

总结变阻器是一种重要的电子元件,在电路中具有广泛的应用。

通过练习题的实践,我们可以更好地理解变阻器的工作原理和应用方法,提升自己在电路设计和调试中的能力。

希望以上的练习题对你有所帮助,祝你在学习和实践中取得更好的成果!。

初三物理变阻器练习题

初三物理变阻器练习题

初三物理变阻器练习题一、选择题1. 下列哪个是变阻器的一种形式?A. 电容器B. 电感器C. 电位器D. 电磁铁2. 变阻器的作用是什么?A. 改变电流大小B. 改变电压大小C. 改变电阻大小D. 改变电容大小3. 在电路中添加变阻器时,可通过调节变阻器的()来改变电流的大小。

A. 电压B. 电阻C. 电位D. 电能4. 下列说法正确的是:A. 电阻值越大,通过它的电流越小B. 电阻值越大,通过它的电压越大C. 电阻值越小,通过它的电流越大D. 电阻值越小,通过它的电压越小5. 变阻器的两端电压为12伏,通过它的电流为2安,求变阻器的阻值。

A. 6欧B. 8欧C. 10欧D. 24欧二、填空题1. 变阻器是一种可以调节电阻大小的()。

2. 当供电电压保持不变时,通过变阻器的电流越大,它的电阻值会()。

3. 当供电电流保持不变时,增大变阻器的电阻值可以使通过它的电压()。

4. 变阻器的两端电压为15伏,通过它的电流为3安,求变阻器的阻值为()欧。

5. 当变阻器的电阻值越小时,调节变阻器的效果越()。

三、计算题1. 一个变阻器的阻值为8欧,供电电压为12伏,求通过它的电流大小。

2. 一个变阻器的阻值为5欧,通过它的电流为1.5安,求两端的电压大小。

3. 若变阻器的阻值为30欧,通过它的电流为4安,求两端的电压大小。

四、应用题假设你正在组装一个音响设备,需要使用一个变阻器来调节音量。

请你根据以下要求选择合适的变阻器:1. 音响设备的工作电压为24伏。

2. 想要实现的音量范围为0到10,该范围对应的电压为0到20伏。

3. 希望每个音量级别之间电压的变化是均匀的。

请你选出合适的变阻器,并说明你的选择原因。

总结:本文主要介绍了初三物理中与变阻器相关的知识点,包括选择题、填空题、计算题和应用题。

通过对变阻器的作用、调节电流、调节电压以及计算阻值等方面的讨论,帮助读者更好地理解和掌握变阻器的原理和应用。

希望通过这些练习题的学习,能够加深对物理知识的理解,并提升解题技巧。

变阻器练习题

变阻器练习题

变阻器练习题变阻器练习题在电子电路学习中,变阻器是一个非常重要的元件。

它能够通过改变电阻值来调节电路的电流和电压。

掌握变阻器的原理和使用方法对于电子工程师来说至关重要。

为了帮助大家更好地理解和应用变阻器,下面将给出一些变阻器练习题。

练习题一:串联变阻器电阻值计算假设有两个串联的变阻器,其电阻值分别为R1和R2。

已知R1=100欧姆,R2=200欧姆,请计算它们串联后的总电阻值。

解答:串联电路中,总电阻值等于各个电阻值之和。

所以,总电阻值Rt=R1+R2=100+200=300欧姆。

练习题二:并联变阻器电阻值计算假设有两个并联的变阻器,其电阻值分别为R3和R4。

已知R3=500欧姆,R4=1000欧姆,请计算它们并联后的总电阻值。

解答:并联电路中,总电阻值等于各个电阻值的倒数之和的倒数。

所以,总电阻值Rt=1/(1/R3+1/R4)=1/(1/500+1/1000)=1/(0.002+0.001)=1/0.003=333.33欧姆。

练习题三:变阻器的调节假设有一个变阻器,其电阻值范围为0欧姆到1000欧姆。

请问,当变阻器的电阻值为500欧姆时,电路中的电流和电压分别是多少?解答:根据欧姆定律,电流I=U/R,其中U为电压,R为电阻。

当变阻器的电阻值为500欧姆时,假设电压为10伏特,那么电流I=10/500=0.02安培。

同理,当变阻器的电阻值为500欧姆时,假设电流为0.02安培,那么电压U=0.02*500=10伏特。

练习题四:变阻器的应用假设有一个电路,其中有一个电阻为R5的负载。

为了调节电路中的电流,我们需要使用一个变阻器。

已知电路中的电压为12伏特,负载电阻为100欧姆,要求电路中的电流为0.1安培,请计算变阻器的电阻值。

解答:根据欧姆定律,电流I=U/R,其中U为电压,R为电阻。

要使电路中的电流为0.1安培,可以通过调节变阻器的电阻值来实现。

假设变阻器的电阻值为R6,那么R6=U/I=12/0.1=120欧姆。

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图电路闭合开关后,滑动变阻器的滑片P向左移动,灯泡变亮。

下列接法符合要求的是()A.M接C,N接D B.M接B,N接BC.M接A,N接B D.M接A,N接D2.如图所示为某同学连接的电路,闭合开关,下列有关说法正确的是()A.滑动变阻器的滑片向左移动,可使小灯泡由暗逐渐变亮B.滑动变阻器的滑片向右移动,可使小灯泡由暗逐渐变亮C.无论怎样移动滑动变阻器的滑片,小灯泡的亮度不变D.将滑动变阻器与小灯泡并联,可使小灯泡由暗逐渐变亮3.变阻器的滑片P向右移动时,使变阻器连入电路部分的电阻增大的接法()A.B.C.D.4.如图所示电路图中。

闭合开关后,无论怎样移动滑动变阻器的滑片,灯L1、L2均发光,电流表有示数,但电压表无示数。

电路故障可能是()A.电流表短路B.电压表断路C.灯L1断路D.灯L2短路5.下列有关导体和绝缘体的理论及其应用正确的有()A.能够导电的物体叫做导体B.金属、大地、油都属于导体C.滑动变阻器是由电阻率较小的铜线绕制成的D.普通白炽灯泡的灯丝,在发光时的电阻比不发光时大6.小丽同学在利用滑动变阻器改变电路中的电流的实验中,有以下几种接法,当滑片P向左移动时,都能使接入电路的电阻减小的是()A.a和b B.c和d C.b和d D.a和c7.如图所示的电路中,电源电压保持不变,当滑动变阻器的滑片P向右移动时,则()A.电流表示数变大,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变小D.电流表示数变小,电压表示数变大8.如图所示,电源电压恒为4.5V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω1A“”,灯泡标有“2.5V1.25W“字样,不考虑灯丝电阻的变化。

变阻器专题练习(有答案)

变阻器专题练习(有答案)

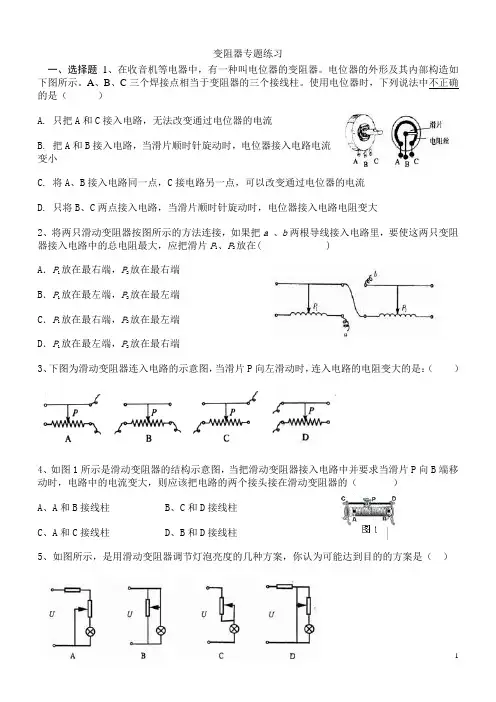

变阻器专题练习一、选择题1、在收音机等电器中,有一种叫电位器的变阻器。

电位器的外形及其内部构造如下图所示。

A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时,下列说法中不正确的是()A. 只把A和C接入电路,无法改变通过电位器的电流B. 把A和B接入电路,当滑片顺时针旋动时,电位器接入电路电流变小C. 将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流D. 只将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大2、将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在( )A.P1放在最右端,P2放在最右端B.P1放在最左端,P2放在最左端C.P1放在最右端,P2放在最左端D.P1放在最左端,P2放在最右端3、下图为滑动变阻器连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是:()4、如图1所示是滑动变阻器的结构示意图,当把滑动变阻器接入电路中并要求当滑片P向B端移动时,电路中的电流变大,则应该把电路的两个接头接在滑动变阻器的()A、A和B接线柱B、C和D接线柱C、A和C接线柱D、B和D接线柱5、如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是()6、下列说法中不正确的是()A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样7、如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是()A.只拔出铜塞a、b,接入电路电阻为7欧姆B.只拔出铜塞c、d,接入电路电阻为7欧姆C.要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D.将铜塞a、b、c、d全拔出,接入电路的电阻最小8、如图所示,用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度,当左端的铜环向右滑动时,下列判断正确的是:()A.电流表示数变大,电压表示数变小,灯变亮;B.电流表示数变小,电压表示数变小,灯变暗;C.电流表示数变小,电压表示数变大,灯变亮;D.电流表示数变大,电压表示数变小,灯变暗.二、填空题9、如图所示,电阻箱的示数是________Ω。

滑动变阻器8练习题有答案

滑动变阻器8练习题有答案

滑动变阻器练习题1、下列关于滑动变阻器的说法,正确的是(D)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改 变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P 向右移动时, 电路中的电阻变大,则滑动变阻器连入电路的接线柱应是(A)A.A 和 DB.C 和 BC.B 和 DD.A 和 B3.一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同, 其中对电路能起调节作用的是(A)A B CD4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动 时,下列分析正确的是 (A )I -------- 11-- ~1 A.灯泡变亮,电流表的示数变大B.灯泡变暗,电流表的示数变小C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小5、(2016福州晋安期中)如图所示电路,导线a 的一端固定连接在铅笔芯上,当 导线b 的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。

这个实验说明铅笔 芯是导体(选填“导体”或“绝缘体”),还能说明导体的电阻与 导体长度 有关,受此启发,人们制造了一种可以改变电阻的元件,叫做 滑动变阻器。

I6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示:7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出助你学习1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。

2、滑动变阻器接法规律知识擂台【课时达标】选题测控表知识点题号变阻器8滑动变阻器的使用1、 2、 3、 4、 5、6、 7、9、 10、 11、 121.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片 P 向右端滑动时灯泡逐渐变暗,则下列接法正确的是( A )A.M 接 C,N 接 BB.M 接 A,N 接 BC.M 接 C,N 接 DD.M 接 A,N 接 D解析:滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中,并且取它上、下各一个接线柱接入电路.根据题意,滑片P向右端滑动时灯泡逐渐变暗,说明电路中的电流变小,滑动变阻器接入电路的电阻变大,由此可以确定滑动变阻器的下端必须接C接线柱,上端接A或B都可以. 2、(2016庆阳宁县月考)如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( A )A.接A和DB.接B和CC.接A和BD.接C和D解析:选择滑动变阻器上面两个接线柱时,只把金属杆接入了电路,相当于导线, 接入电路时电路中会产生很大的电流,可能会损坏仪器.故选A.3.如图所示电路中 ,当滑动变阻器滑片 P 向右移动时灯泡的亮度不变的是(D)I果用“一上一下”接法.连人电阻号线越长,电阻越大,口黑滑片向右梅动电阻「变大,则连接线图下端,左边楼线柱如果滑片向右移动电阻变小,则连接线囹下墙L右边横线柱A B C D【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图所示,电源电压和灯L的电阻不变,灯L上标有“6V3W”字样。

当开关S闭合,滑片P移至a端时,电流表的示数为1.0A,灯L正常发光;当开关S断开,滑片P移至b端时,电源电压U和灯L消耗的电功率P为()A.6V、1.5W B.6V、0.75W C.3V、1.5W D.3V、0.75W2.如图所示,甲为可调亮度台灯,乙为电位器的结构图,a、b、c为电位器的三个接线柱,d为旋转触片,转动触片d可调节灯泡亮度。

下列分析正确的是()A.若只将a、c接入电路,顺时针旋转触片d,灯泡变亮B.若只将a、c接入电路,逆时针旋转触片d,灯泡变亮C.若只将a、b接入电路,顺时针旋转触片d,灯泡变亮D.若只将b、c接入电路,顺时针旋转触片d,灯泡变亮3.如图所示是实验室常用的一种滑动变阻器。

下列关于滑动变阻器的构造和使用的说法中正确的是()A.滑片与金属杆之间是绝缘的B.瓷筒与线圈之间能导电C.瓷筒上缠绕的每一圈线圈之间应彼此绝缘D.同时使用四个接线柱中的两个接入电路来改变电阻,共有6种不同接法4.滑动变阻器的电阻能改变,是由于改变了A.电阻线的长度B.电阻线的横截面积C.电阻线的材料D.电阻线的密度5.如图所示是自动测量油箱的油量装置图.其中R′是定值电阻,R是弧形变阻器,它的金属滑片与金属杠杆的一端相连,下列判断正确的是()A.油量表是电压表改装而成的B.R和R′是并联的C.油位越高,通过R的电流越大D.油量减少,油量表指针偏转变大6.如图所示为可调亮度台灯,乙中电位器用来可调节灯泡亮度,触点b与金属滑片相连,则下列分析正确的是()A.将a、c接入电路,顺时针转动旋钮灯泡变亮B.将a、c接入电路,逆时针转动旋钮灯泡变暗C.将a、b接入电路,顺时针转动旋钮灯泡变亮D.将b、c接入电路,逆时针转动旋钮灯泡变暗7.关于如图所示的四个情境,下列说法中正确的是()A .甲图,音量键电位器通过改变接入电路电阻丝的长度来改变音量B .乙图,电路中干电池正、负极对调后,LED 灯亮度会稍微变暗C .丙图,开关闭合后,用导线触接2L 两端时,1L 亮度不变,2L 亮度变暗D .丁图,由图可知,电流的方向是从电源的正极流向负极8.关于滑动变阻器的原理,下列说法正确的是( )A .通过改变接入电路中电阻丝的长度来改变自身的电阻B .通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C .通过改变接入电路中电阻丝的横截面积来改变自身的电阻D .通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9.如图所示,下面给出了四种变阻器接入电路的情形,当滑片P 向右移动时,连入电路中的电阻减小的是( )A .B .C .D .10.某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S ,发现小灯不亮,接下来的操作,在以下步骤中最合理的是A .断开开关S ,更换额定功率大一点的灯泡重新实验B .断开开关S ,增加电池的节数重新实验C .断开开关S ,拆掉导线重新连接电路D .观察电流表的示数是否为零,判断电路是否断路二、填空题11.如图所示,当线头M和C连接,线头N跟连接,闭合开关,滑片P向右滑动过程中,连入电路的电阻变小,电路中的电流(填“变大”“变小”或“不变”)。

滑动变阻器引起的动态电路分析练习题(含答案)

滑动变阻器引起的动态电路分析练习题(含答案)

滑滑滑滑滑滑滑滑滑滑滑滑滑滑练习题1. 如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是( )A. 两个电流表的示数都变大B. 两个电流表的示数都变小C. 电流表A1示数不变,电流表A2示数变大D. 电流表A1示数不变,电流表A2示数变小2. 如图所示的电路中,电源电压保持不变,R1为定值电阻,闭合开关S,当滑动变阻器R2的滑片P向右移动时,下列说法中( )①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有②④正确3. 小华设计了一种输液提示器,能在护士站观察到药液量的变化.当袋中药液量减少时,为使电压表示数随之减小,符合要求的电路图是( )A. B.C. D.4. 如图所示的电路中,电源电压保持不变。

闭合开关s后,当滑动变阻器的滑片P向左移动时。

下列判断正确的是( )A. 电流表示数变大,电压表示数变小B. 电流表示数变大,电压表示数变大C. 电流表示数变小,电压表示数变大D. 电流表示数变小,电压表示数变小5. 如图所示,电源电压保持不变。

闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是( )A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大6. 在如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,下列分析正确的是( )A. 电流表A示数与电流表A2示数的差变大B. 电流表A1示数与电流表A2示数的和变大C. 电压表V示数与电流表A2示数的比值变大D. 电压表V示数与电流表A1示数的比值变大7. 如图所示电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电表的示数变化情况是( )A.电流表示数不变,电压表示数不变B. 电流表示数减小,电压表示数增大C. 电流表示数增大,电压表示数增大D. 电流表示数减小,电压表示数不变8. 如图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c 是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变风扇风速,下列分析正确的是( )A. 若将a、c接入电路中,逆时针转动旋钮时,风扇风速加快B. 若将a、c接入电路中,顺时针转动旋钮时,风扇风速减弱C. 若将a、b接入电路中,顺时针转动旋钮时,风扇风速加快D. 若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快第8题图第9题图9. 如图所示,电源电压保持不变,当开关S闭合后,使滑动变阻器的滑片P向右移动过程中,以下说法正确的是( )A. 电压表的示数不变,电流表A1的示数变大,A2的示数变小B. 电压表的示数不变,电流表A2的示数不变,A1的示数变大C. 电压表的示数与电流表A1的示数的比值变大,A1的示数变小D. 电压表的示数与电流表A1的示数的比值不变,A1的示数变小10. 如图所示的电路中,电源电压保持不变,L为阻值不变的灯泡。

电阻及滑动变阻器练习答案

电阻及滑动变阻器练习答案

电阻、变阻器练习参考答案电阻1.下列措施中,不可能改变导体电阻大小的是(D)A 改变导体的长度B 改变导体的材料C 改变导体的横截面积D 改变导体在电路中的位置2.将导线均匀拉长,使横截面积为原来的1/2倍,拉长后的细导线电阻与原导线电阻相比(A)A变大 B不变 C 变小 D 无法判断3.下列事实能说明导体的电阻跟材料有关的是(C)A 长度相同、粗细不同的铜丝,电阻不同B 粗细相同、长度不同的铁丝,电阻不同C 长度、粗细相同的铜丝和铁丝,电阻不同D 长度、粗细不同的铜丝和铁丝,电阻不同4.温度一定时,关于导线的电阻,下列说法正确的是(C)A铁导线的电阻一定比铜导线的电阻大 B粗导线的电阻一定比细导线的电阻小C 将一根导线拉长,其电阻一定变大D 长度粗细都相同的两根导线,电阻一定相同5.若不考虑温度对电阻的影响,下列说法正确的是(D)A 铜导线的电阻比铝导线的电阻小B 短导线的电阻比长导线的电阻小C 粗导线的电阻比细导线的电阻小D 长度相同的铜导线,粗的比细的电阻小6.下列有关电阻的说法中,正确的是(D)A 导体中的电流越大电阻越小B 导体不接入电路中,电阻为零C 导体两端的电压越大,电阻越小D 电阻是导体的属性,与电压、电流大小无关7.下列有关电阻的说法正确的是(C)A 当导体被均匀拉长到原来的两倍时,它的电阻减小为原来的一半B 电阻是导体本身的属性,不论温度如何变化,它的电阻都不可能变化C温度相同时,粗细、长度都相等的铜丝和铁丝,铁丝的电阻较大D 要改变导体的电阻,可以通过改变导体中的电流来实现8.甲、乙两根电阻丝材料相同,长度相同,甲比乙细,将它们串联接入电路,比较它们的电阻和通过它们的电流(A)A. R甲>R乙I甲=I乙B. R甲>R乙I甲,<I乙C .R甲<R乙I甲=I乙D .R甲<R乙I甲>I乙9.在探究电阻大小与哪些因素有的实验中,换用不同的导体做实验时,保持导体两端电压不变,得出的几组实验数据见表格。

人教新版九年级物理全一册 16.4 变阻器 同步练习题 含答案

人教新版九年级物理全一册 16.4 变阻器  同步练习题  含答案

16.4 变阻器一.选择题(共23小题)1.如图所示为滑动变阻器,下列有关滑动变阻器的说法不正确的()A.滑动变阻器一般与用电器串联B.滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C.若接A、D接线柱,滑片P向右移动接入电路中阻值减小D.若接A、B接线柱,滑片P向右移动接入电路中阻值不变2.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。

则下列接法符合要求的是()A.M接A,N接D B.M接B,N接C C.M接A,N接B D.M接C,N接D 3.将两只滑动变阻器按如图所示方法连接,要使这两只变阻器连入电路的电阻最大,应把滑片P1、P2放在()A.滑片P1放在最右端,滑片P2也放在最右端B.滑片P1放在最左端,滑片P2也放在最左端C.滑片P1放在最右端,滑片P2放在最左端D.滑片P1放在最左端,滑片P2放在最右端4.如图是滑动变阻器的结构和接入电路的示意图,当滑片P向右滑动时,接入电路的电阻变小的是()A.B.C.D.5.伏安法测电阻实验中,滑动变阻器不能起到的作用是()A.改变待测电阻两端的电压B.改变电路中的电流C.保护电路D.改变待测电阻的阻值6.图所示为滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片P向右移动时,可使通过滑动变阻器的电流变大的接法是()A.B.C.D.7.图中,滑动变阻器的滑片向右移,哪一种使变阻器连入电路部分的电阻增大()A.B.C.D.8.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是()A.M接C,N接B B.M接A,N接B C.M接C,N接D D.M接A,N接D 9.在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是()A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路10.如图所示滑动变阻器的四种接线情况中,当滑片向右移动时,变阻器连入电路的阻值变小的是()A.B.C.D.11.如图所示的滑动变阻器连入电路的4种接法中,当滑片P向右滑动时,滑动变阻器连入电路部分的电阻增大的是()A.B.C.D.12.滑动变阻器接入电路后,移动滑片能改变电阻是因为移动滑片时改变了()A.电阻线的材料B.电阻线的横截面积C.接入电路中的电阻线的长度D.电阻线的温度13.在图所示的电路中的AB两点间接入一个滑动变阻器,若要求滑片P向右端滑动时灯泡L逐渐变暗,则下列滑动变阻器中接法符合要求的是()A.B.C.D.14.一些实验仪器具有调节作用,下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是()A.B.C.D.15.下图是滑动变阻器接入电路的示意图,其中移动滑片不能改变接入电路电阻的是()A.B.C.D.16.将图甲中滑动变阻器连入图乙电路的a、b两点间,当滑片P向C端移动时,电灯L逐渐变亮,则滑动变阻器连入电路的接线柱应该是()A.A和B B.B和D C.A和D D.B和C17.在图所示的为滑动变阻器的结构和连入电路情况示意图,当滑片向右滑时,连入电路的电阻变小的为()A.B.C.D.18.如图(甲)为调光台灯,(乙)为一简单调光台灯的电路图,将电路图的M、N两点之间接入一个滑动变阻器,使得滑片P向左移动时,灯泡的亮度减小,则下列方法中正确的是()A.A接M,B接N B.C接M,D接N C.A接M,D接N D.B接M,C接N 19.如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是()A.B.C.D.20.如图,灯泡L 与一滑动变阻器串联后接入电路中,闭合电键,使滑动变阻器滑片P 由a 端向b 端滑动的过程中,灯L 的亮度将()A.由亮变暗B.由暗变亮C.亮度不变D.无法判断21.滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()A.长度B.横截面积C.材料D.温度22.如图所示,是一种调节收音机音量兼开关的调节器,若要使音量最大,滑片P应接图中的()A.a点B.b点C.c点D.d点23.如图,若把变阻器接入电路中,变阻器的滑片P向右移动时,电压表的示数减小,那么与“1”、“2”两个线端连接的变阻器的接线柱是()A.b和d B.a和b C.c和d D.c和b二.填空题(共7小题)24.旋盘式电阻箱是我们在实验室经常用到的一种变阻器,图所示电阻箱的示数为Ω。

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.下列说法中不正确的是()A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样2.实验室常见的滑动变阻器如图所示,其结构中属于导体的是()A.金属棒B.塑料旋钮C.陶瓷筒D.电阻丝上的树脂漆层3.如图所示,下面给出了四种变阻器接入电路的情形,当滑片P向右移动时,连入电路中的电阻减小的是()A.B.C.D.4.如图所示的电路中,R0是定值电阻,L是小灯泡,R是滑动变阻器,闭合开关S,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光。

现用一只电压表检测这一现象产生的原因,当电压表接ab两点时,电压表无示数;接ac两点时,电压表有示数。

则产生上述现象的原因可能是()A.R0短路B.L断路C.R断路D.R0断路5.如图甲所示是常用的一种可调风速的小风扇,图乙为其用于调风速的机械电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。

下列有关说法正确的是()A.机械电位器应该与电风扇中的电动机并联B.机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C.若将a、b接入电路中,逆时针转动旋钮时,风扇风速加快D.若将b、c接入电路中,逆时针转动旋钮时,风扇风速加快6.将如图中的滑动变阻器连入电路中,要求开关S闭合后,滑片P向左移动时,电流表的示数变大,则应()A.N接C,M接D B.N接C,M接FC.N接D,M接F D.N接E,M接D7.在“练习使用滑动变阻器”的实验中,小明同学连接的实验电路如图所示。

浙教版科学八年级上学期 4.4 变阻器 同步练习题(含解析)

浙教版科学八年级上学期 4.4 变阻器 同步练习题(含解析)

浙教版科学八年级上学期4.4 变阻器同步练习一、选择题(本大题共10小题,共40.0分)1.如图是实验室常用的滑动变阻器,其中一定属于导体的部分是A. 滑片B. 圆筒C. 螺帽D. 支架2.如图所示的滑动变阻器连入电路的4种接法中,当滑片P向右滑动时,滑动变阻器连入电路部分的电阻增大的是()A. B.C. D.3.滑动变阻器连入电路的四种接法(如图),当滑片P 向右滑动时,连入电路阻值增大的是()A. B.C. D.4.如图所示,两个滑动变阻器串联连入电路中,要使电阻中的电阻最大,则变阻器滑片应()A. P1在B1,P2在B2B. P1在A1,P2在B2C. P1在A1,P2在A2D. P1在B1,P2在A25.如图所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温,这利用了半导体()A. 良好的导电特性B. 电阻随光照变化而变化的特性C. 电阻随温度变化而变化的特性D. 良好的绝缘特性6.在如图所示的电路中,当开关闭合后,在金属夹之间分别接入硬币、铅笔芯、橡皮和塑料尺,小灯泡都能发光的是()A. 接入硬币和铅笔芯B. 接入橡皮和塑料尺C. 接入铅笔芯和橡皮D. 接入硬币和塑料尺7.小亮在“探究温度一定的条件下,导体电阻大小与哪些因素有关”的实验中,已选定了OD. D8.下列各个电路元件中,电阻值最大的是()。

A. 实验室用的短铜导线B. 实验室用的小灯泡C. 家用普通白炽灯泡D. 试电笔中和氖管串联的电阻9.下列说法中,正确的是()。

A. 导体中有电荷,绝缘体中没有电荷B. 导体能导电,都是靠自由电子的移动C. 导体是重要的电工材料,绝缘体则用得很少D. 导体和绝缘体没有绝对的界限10.某同学指出:在“用伏安法测电阻”的实验中,连接电路时,必须注意下列几点,其中不必要的是()。

A. 向电路中连接滑动变阻器时,应该使滑片位于滑动变阻器阻值最大位置B. 向电路中连接开关时,应该先将开关断开C. 开关应该接在靠近电源电流流出的一端D. 电压表应与待测电阻并联,电流表应与待测电阻串联二、填空题(本大题共5小题,共30.0分)11.如图所示,是演示巨磁电阻(GMR)特性的原理示意图。

人教版九年级物理第十六章第4节《变阻器》课时练习题(含答案)

人教版九年级物理第十六章第4节《变阻器》课时练习题(含答案)

人教版九年级物理第十六章第4节《变阻器》课时练习题(含答案)一、单选题1.某同学安装了一个可以调节亮度的电灯L,如图所示,开关闭合后,当滑动变阻器的滑片从A向B移动的过程中,电灯的亮度逐渐变暗,正确的连接方式是()A.M接D,N接B B.M接C,N接A C.M接C,N接D D.M接C,N接B 2.如图是小明设计的风速测试仪原理图,其中探头安装在虚线框中,探头与金属杆、滑片P相连。

当滑片向上移动时,灯泡越亮,表示风力越大。

能够实现“灯泡越亮,表示风力越大”的探头形状是()A.B.C.D.3.如图所示电路,在m、n两点间接滑动变阻器来控制电灯的亮度,电路图的上方为滑动变阻器的结构示意图,要求变阻器的滑片向左滑动时电灯逐渐变亮,则变阻器连入电路的方式应采用()A.m接a,n接b B.m接c,n接d C.m接c,n接b D.m接a,n接d4.如图所示的电路中,闭合开关后,电流表和电压表示数均为0,若将一根导线的一端接在电源的正极,另一端依次试触a、b、c、d接线柱,当试触到d时,电压表有示数且等于电源电压,电流表示数仍为0,若电流表、开关、导线及各接线处均完好,则电路中可能的故障是()A.电阻R和电流表开路B.电阻R短路和滑动变阻器开路C.电阻R和滑动变阻器开路D.电阻R和电流表短路5.如图甲所示是一个好玩的灯具,当顺时针转动灯具,灯就逐渐变暗,直至熄灭。

实际上是由一个电位器控制着灯泡的亮度。

图乙是这个电位器的结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连。

转动灯具,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,该滑片跟着灯具一起转动。

下列分析正确的是()A.电位器与灯泡并联B.电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的C.该电路中,电位器只将a、b接入电路D.该电路中,电位器只将b、c接入电路二、填空题6.如图是小明设计的风力测定仪,O是转动轴,金属杆OC下面连接着一块受风板,AB是电阻片,它跟金属杆组合在一起的作用相当于一个______。

初中物理变阻器专项练习题

初中物理变阻器专项练习题

初中物理变阻器专项练习题在初中物理学习中,我们经常会遇到变阻器的问题。

变阻器是一个能够调节电阻值的电子元件,它具有很重要的作用。

下面,让我们来进行一些变阻器的专项练习题。

1. 如果将一个电阻值为100 Ω的变阻器连接到一个电路中,当变阻器的电阻值设为50 Ω时,通过变阻器的电流是多少?解析:根据欧姆定律,我们可以得到 I = V / R,其中 I 是通过变阻器的电流,V 是电路中的电压,R 是变阻器的电阻值。

根据题目中的条件,R = 50 Ω。

假设电路中的电压为 V,那么通过变阻器的电流为 I = V / 50。

通过变阻器的电流与电压成正比,所以如果变阻器的电阻值减小一半,那么通过它的电流也会增加一倍。

答案是 I = V / 50。

2. 如果将一个电阻值为500 Ω的变阻器连接到一个电路中,当变阻器的电阻值设为200 Ω时,通过变阻器的电流是多少?解析:同样,根据欧姆定律,我们可以得到 I = V / R。

根据题目中的条件,R = 200 Ω。

假设电路中的电压为 V,那么通过变阻器的电流为 I = V / 200。

通过变阻器的电流与电压成正比,所以如果变阻器的电阻值减小一半,那么通过它的电流也会增加一倍。

答案是 I = V / 200。

3. 在一个电路中,一个电阻值为100 Ω的定值电阻与一个变阻器并联,当变阻器的电阻值设为50 Ω时,整个电路的总电阻是多少?解析:根据电路的并联原理,整个电路的总电阻可以通过求两个电阻的倒数的和的倒数得到。

定值电阻的电阻值是100 Ω,变阻器的电阻值是50 Ω。

所以整个电路的总电阻R = 1 / (1/100 + 1/50) = 33.33 Ω。

4. 在一个电路中,一个电阻值为300 Ω的定值电阻与一个变阻器并联,当变阻器的电阻值设为值设为200 Ω时,整个电路的总电阻是多少?解析:同样,根据电路的并联原理,整个电路的总电阻可以通过求两个电阻的倒数的和的倒数得到。

初中九年级物理变阻器练习题含答案.docx

初中九年级物理变阻器练习题含答案.docx

初中九年级物理变阻器练习题含答案学校: _________ 班级:__________ 姓名:__________ 考号:___________ 、选择题(本题共计10小题,每题3分,共计30分,)1.一个滑动变阻器铭牌上标有"5012, 24"的字样,它的含义是()A.电阻变化范围是0〜500 允许通过的最大电流是24B.电阻最小值是5012,允许通过的最大电流是24C.电阻最小值是500允许通过的最小电流是24D.电阻最大值是5012,允许通过的最小电流是242.下列用电器中,不需要变阻器的是()A.调温电熨斗B.无极调光台灯C.收音机的音量调节旋钮D.家用白炽灯3.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,应选择下列哪种接法()M NA.M接4, N接BB.M接C, N接DC.M接C, N接BD.M接4, N 接D4.滑动变阻器,是通过改变下列哪个因素来改变接入电路中电阻大小的()A.温度B.横截面积C.长度D.材料5.如图所示,甲为可调亮度台灯,乙为电位器的结构图,0与金属滑片相连,转动旋钮可调节灯泡亮度.下列分析正确的是()A.若只将a、c接入电路,转动旋钮灯泡亮度改变B.若只将b、c接入电路,转动旋钮灯泡亮度不变C.电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度6. 如图所示是插入式电阻箱的结构示意图.若要使电阻箱4B 之间的阻值为812,下列 方法可行的是()7. 某精密电子仪器中为了便于调节电路中的电流,其调节部分使用了两个滑动变阻器, 如图所示。

已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成 的,其中局的总电阻是200/2, &的总电阻50000开始时两变阻器都处于最大阻值。

下面的几种方法中,能够既快又准确地使电流表指针指到要求位置的是()A. 先调节使电流表指针指到要求位置附近,再调节&B. 先调节/?2,使电流表指针指到要求位置附近,再调节&C. 同时调节局和&,使电流表指针指到要求位置D. 交替、反复调节局和&,使电流表指针指到要求位置8. 电源电压不变,利用滑动变阻器调节电灯的亮度,能使灯从亮到熄灭的正确电路() A. 插入1、2B. 插入2、3C. 插入4、5D.插入3、 5 12 3 4 5Q SQ 20 2Q 10 调节部分仪器的主体部分9.如图所示,当滑动变阻器滑片P向左滑动时,连入电路的电阻变大的是()A.P nC. D.10.下列说法中不正确的是()A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样二、填空题(本题共计10小题,每题3分,共计30分,)11.图中电阻箱的电阻值是.12.如图所示为电学实验中使用的电阻箱,此时它接入闭合电路中的电阻值为13.________________________________________________ 滑动变阻器铭牌上标有"502 14"字样,50/2表示__________________________________ , L4表示_________ .14._____________________________________ 滑动变阻器是通过改变连在电路中的____________________________________________ 来改变电阻的,图中所示变阻器的铭牌上标有"500 34"其中"34"表示,若把它接到电路中M、N两点中,当滑片向左移时,灯变暗,则不能连接的接线柱是 _________ 接线柱(填字15. ___________________________________________ 滑动变阻器的原理是通过改变连入电路中的 ________________________________________ 来改变电阻的.为了使滑动 变阻器对电路起到保护作用,一般将它 ________ 联在电路中,并且通常在使用前将滑 片调到 _______ 的位置上.某滑动变阻器的铭牌上标有"14 5012"字样,它表示的物理 意义是 _______16. ______________________________ 如图所示,电阻箱的示数为 12.17. __________________________________________________________________ 如图所示是滑动变阻器的结构示意图.若将4、D 接入电路中,滑片P 向 _______________ 端移动时,接入电路中的电阻将减小,如果将 _________ 接入电路,也能达到改变电阻 £ 2P A ―AAAAMAAAA.— B1&如图所示电路,为定值电阻,电源电压不变,闭合开关S,将滑片P 从b 端移动到 a 端的过程中,电流表和电压表示数变化关系如图乙所示,则电源电压为 _____________ 卩, 滑动变阻器局的最大阻值为 ________ n ,电阻尺2的阻值为 ________ ⑦19.滑动变阻器是靠改变电阻线在电路中的 _________ 来改变电阻,从而改变电路中的大小的效果. 甲 乙电压和电流,一个滑动变阻器上标有"2.54, 5012"的字样,其中2.5A表示 _________n.三、解答题(本题共计15小题,每题10分,共计150分,)21.________________________________ (1)如图所示,电阻箱的示数为n.(2)在图中标出通电螺线管的N、S极.(3) _________________________________________ 图所示电能表的月末示数为kW-h.若该表月初示数572.6W-/1,此月消耗电能_______ kW • h22.如图是小明用滑动变阻器改变灯泡亮度的实验电路.请先找出此电路连接中的错误,用"X"作出标记并用笔划线代替导线纠正.23.如图所示,为某种调光型台灯中使用的电位器示意图,P为旋片,可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置,4、B分别连在碳膜两端.以笔画线代替导线将a 图连在b图所示电路中,要求:顺时针转动旋钮可使灯泡变亮.24.某研究性学习小组设计了一种测定风力的装置,其原理如图甲所示.迎风板与一轻质弹簧一端连接,穿在光滑的金属杆上,弹簧由绝缘材料制成,均匀金属杆的阻值随长度均匀变化,工作时迎风板总是正对风吹来的方向.电路中左端导线与金属杆M端相连,右端导线接在迎风板上N点并可随迎风板在金属杆上滑动,两端导线与金属杆均接触良好.已知电源电压恒为4.57,定值电阻R = 1.012.金属杆接入电路中的电阻与迎风板所承受风力F的关系如图乙所示.(1)若在电路中接入一电压表, 使电压表示数随风力的增大而增大,请在图甲中适当位置画出电压表;(2)无风时,求电压表的示数;(3)如果电压表的量程为0〜3卩,求该装置所能测量的最大风力.(1)只闭合£时,电流表示数为0.84,则电源电压为多大?(2)当区、S2、S3都闭合时,将滑片P移动到b端,电流表的示数为1.24,则滑动变阻器&的最大阻值是多少?(3)当Si、S2断开,S3闭合,滑片P移到滑动变阻器&的中点时,灯泡中的电流为多少?26.如图,用电流表、电压表测电流和电压,滑动变阻器改变灯泡的亮度,其电路图如下图所示.(i) __________________________________________________________ 若某时刻电流表和电压表的量程和读数如图所示,则电流表的示数为 _________________(2)若使用的滑动变阻器的铭牌上标有"20/2, __________ , "200表示的含义是 _________ .(3) 在连接电路之前,开关必须 ________ ,滑动变阻器的滑片P 必须置于 _________ 处.(4) 若要使灯泡的亮度变暗,滑片P 应向 _______ 滑动.(5) 根据电路图连接对应的实物图.27. 请在虚线框内画出滑动变阻器的结构示意图:要求画出4个接线柱、电阻丝、滑片. 1.54"字样,"1.54"表示的含义是 电压表的示数为 ________28.(1)画出图1所示拉力F的力臂2&(2)根据图2中光线通过透镜前后的方向,在图中的虚线框内画出适当的透镜.2&(3) ____________________________________________ 如图3所示,电阻箱的示数为Q.2&(4)__________________________________________________________ 图4是某同学测体温时的示数,其示数为_________________________________________ °C.图4 图329.如图所示的电路中滑动变阻器的用法我们称为分压电路,这样相对于滑动变阻器的普通用法的好处在哪里?U130.如图甲所示为电位器的示意图,P为滑片,现用它改变乙图中灯的亮度,要求P逆时针转动时灯变亮,请你将电位器接入乙电路中.31.同学们做"用滑动变阻器改变电流"的实验,如图所(1)开始实验后,甲同学发现无论怎样移动滑片,灯的亮度都不发生变化,且一直很暗.这时,他接入电路的接线柱是____________ ;乙同学发现无论怎样移动滑片,灯的亮度都不变,且一直很亮.这时,他接入电路的接线柱是 __________ ;丙同学缓慢向一个方向移动滑片,发现灯忽明忽暗,原因可能是 _________ .(2)用笔代替导线连接电路使其完整,要求:滑片向左移动时,灯的亮度变暗.32.滑动变阻器的原理是什么?在使用时应注意哪些问题?33.有人说,电阻箱不能连续改变接入电路的电阻,而滑动变阻器能够连续改变接入电路的电阻.你认为这种说法确切吗?为什么?34.如图为某种调光台灯中使用的电位器示意图,通过转动旋钮0P来改变滑片P在碳膜上的位置(碳膜相当于一根电阻丝),4、C分别边在碳膜两端,B与滑片P相连,要求: 顺时针转动旋钮可使灯泡亮度增加,请将a图与b图连成一个符合要求的调光台灯的电b35.把图中的滑动变阻器连入电路, 要求P向左移动时,灯厶变亮.四、实验探究题(本题共计5小题,每题15分,共计75分,)36.亲爱的同学,请你用所学的物理知识解决下列问题.(1)测量工具的主要规格是量程和分度值,它们是选择仪器的重要依据.小雨在手机中用"百度地图"截取了一段地图(如图所示),用刻度尺测得地图上两站间的直线距离为_________ cm.万达广场体育中心-miiiiH|iiii|iin 叫Ocm 1 2)(2)小雨在利用如图所示的电阻箱做学生实验,该电阻箱的阻值变化范围是 _________ .(3)__________________________ 温度计是根据液体的的性质制成的,如图所示的是一支水平放置的温度计,但这支温度计的两端没有画全,其示数为_________ °C.2010二vp(4)小明去某精密仪器店参观时,看到了如图所示的测量仪器•请仔细观察并回答:①这种测量仪器是用来测量物体________ (填写物理量名称)的;②这种测量仪器在使用时应放置在______ 桌面上;③小明用该仪器对一小纸条进行了测量,得到的测量结果是_______ ■37.•I'乙丙(1)____________________________________ 如图甲所示,这是一个电表的表盘,也许你没有见过,但根据已学过的知识可知, 该电表使用前也需要校零、观察并明确和;使用该表所测量的物理量是________ ,图中示数是_______ •(2)__________________________ 如图乙所示,这是一个 (选填"电流表""电压表")表盘,其读数为(3)____________________________________ 如图18丙所示,电阻箱的读数为3&学习使用滑动变阻器,连接了如图所示的电路.(1)______________________________________________________ 滑动变阻器的原理:可以通过改变接入电路中电阻线的 ___________________________ ,从而改变接入电路中______ 的大小.(2)_______________________________________ 滑动变阻器的电路符号.(3)_______________________________________________________________________________ 某滑动变阻器的铭牌上标有"2012 1.54",其中"200表示________________________________ .(4)_______________________________________ 闭合开关前,滑片P置于端(选填"4"或"B”),把滑片P向4端移动时,接入电路的电阻 ________ (选填"变大"或"变小”),灯泡的亮度_____ (选填"变亮" 或"变暗").39.下面是"练习使用滑动变阻器"的实验过程,请你将实验过程补充完整.下面是"练习使用滑动变阻器"的实验过程,请你将实验过程补充完整.(1)按照电路图甲将实物图乙补充完整.(2)_______________________________________ 闭合开关前应将滑片P滑至("4"或"B")端.实验中要使灯泡变亮应将滑片向_______ ("4"或"B")端滑动.实验过程中通过灯泡的电流 __________ (选填"大于" 或"小于"或"等于")通过滑动变阻器的电流.(3)某次实验中,连接电路后闭合开关,小灯泡发光且亮度很亮,滑动变阻器的滑片时灯泡亮度不变,产生这一现象的原因是 ________ .小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。

初二物理变阻器试题答案及解析

初二物理变阻器试题答案及解析

初二物理变阻器试题答案及解析1.变阻器是通过改变接入电路中电阻线的来改变电阻的,如图所示,把滑动变阻器B、D端接入电路时,要使变阻器连入电路部分的电阻增大,则滑片P应向(填“左”或“右”)滑动。

【答案】长度左【解析】(1)在材料和横截面积不变的情况下,移动滑片,改变连入电路电阻丝的长度,改变连入电路的电阻.(2)要使变阻器连入电路部分的电阻增大,就是滑片P离下端的接线柱距离变大,所以P应向左移动。

【考点】点评:(1)电阻大小的影响因素:电阻的长度、横截面积、材料,在横截面积和材料一定时,电阻越长,电阻越大.(2)滑动变阻器和用电器串联时,移动滑片,接入电路的电阻变化,总电压不变,电流改变.如果滑动变阻器和用电器是并联的,滑动变阻器只能改变本支路的电流,不能改变其他支路的电流.2.如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是()【答案】A【解析】A滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,改变电路中的电阻,改变电路中的电流,改变灯泡的亮度.符合题意;B灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器更不能调节灯泡的亮度.不符合题意;C如图,灯泡被导线短路,灯泡不亮,滑动变阻器更不能调节灯泡的亮度.不符合题意;D滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度.不符合题意.3.电视机、收音机上的“音量Volume”旋钮,能够控制声音的响度,它实质是一个。

科学家发现,有些物质在很低的温度时,电阻就变成了零,这种现象叫_________________ 。

【答案】滑动变阻器,超导现象;【解析】电视机、收音机上的“音量Volume”旋钮,能够控制声音的响度.它的实质是一个变阻器.当有些物质温度很低时,电阻变为零,这种现象叫超导现象.4.如图所示, 滑动变阻器接入电路中,当滑片P向左移动时,要使电阻减少,下列接法正确的是:A.A和B B.A和C C.C和D D.B和C【答案】BD【解析】A、选择A和B时,滑动变阻器被短路.不符合题意.B、选择A和C时,滑动变阻器接入了左半段,左移电阻变短,电阻变小.符合题意.C、选择C和D时,滑动变阻器相当于定值电阻.不符合题意.D、选择B和C时,滑动变阻器接入了左半段,左移电阻变小,电阻变小.符合题意.5.滑动变阻器铭牌上标有“50Ω,1A”字样,50Ω表示,1A表示。

变阻器 习题(含答案)

变阻器 习题(含答案)

变阻器习题(含答案)一、单选题(本大题共6小题,共12.0分)1. 如图电路所示,若要求变阻器的滑片P向右移动时,电流表的示数减小,应将滑动变阻器哪两个接线柱接到M、N之间()A. a、c或b、dB. a、c或a、dC. a与b D. c与d2. 在许多实验中,闭合开关前常将滑动变阻器的滑片调到阻值极大端,这样做能起到保护电路的作用.其原因是闭合开关后()A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小3. 如图所示,是滑动变阻器接入电路情况示意图,当滑片向右滑动时,变阻器接入电路的电阻变大的是()A. B. C.D.4. 将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是()A. A和 BB. B和 CC. A和C D. C和D5. 滑动变阻器实现变阻是利用了改变接入电路中电阻线的()A. 电压B. 电流C. 长度D. 材料6. 由于一个滑动变阻器的最大阻值不够大,某同学将两个相同的滑动变阻器串联起来使用,如图,要使两个滑动变阻器阻值最大,滑片P1、P2的位置应同时满足()A. P1在最右端,P2在最左端B. P1在最左端,P2在最右端C. P1在最左端,P2在最左端D. P1在最右端,P2在最右端二、填空题(本大题共13小题,共26.0分)7. 如图所示的电阻箱的示数是______ Ω.8. 如图所示,一个铭牌标有“50Ω1.5A”的滑动变阻器,表明此滑动变阻器的变化范围是______ Ω,“1.5A”表示______ .为保护电路中的无件应将其______ 联接入电路,正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中.9. 滑动变阻器的原理是______ .10. 小瑞家音箱的音量旋钮无法调节音量了,爱动手的他检查电路后发现是音量电位器坏了,于是他从电子市场上买来了一个同样型号的电位器(如图所示),这种电位器是通过改变接入电路中电阻体的______来改变电路中的电阻的;小瑞同学焊接时,将A、B两接线柱将入电路中,则当顺时针旋转音量旋钮时,音箱发出声音的音量将______ (选填“变大”、“变小”或不变).11. 如图所示的变阻器叫______ ,此时连入电路的电阻是______ Ω.12. 如图所示的电阻箱接入电路的电阻是______ Ω.13. 如图所示,电阻箱的示数是______Ω.14. 滑动变阻器是靠改变接入电路中电阻丝的______ 来改变电阻,从而改变电路中电流,一个滑动变阻器上标有“30Ω,2A”的字样,其中“2A”表示______ .15. 电阻是导体对电流的______ 作用,在图1中A、B为两根横截面积相同的铜线,则A铜线的电阻比B铜线的电阻______ (选填“大”、“小”);如图2是电位器结构,a、b、c 是它的三个接线柱,若将b,c接入电路,逆时针转动旋钮时,按入电路的电阻值______ (选填“变大”、“不变”或“变小”)16. 在如图所示的电路中,变阻器连入电路的电阻线是______ 部分(选填“aP”、“Pb”或“ab”),当油箱中的液面下降时,电路中的电阻将______ ,电表示数随之______ .(后两空均选填“变大”、“不变”或“变小”)17. 在物理学中,用______ 来表示导体对电流的阻碍作用的大小,滑动变阻器是靠改变接入电路中的电阻丝的______ 来改变电阻的.18. 电阻是导体对电流的______ ,滑动变阻器的原理是改变电阻丝______ 来改变接入电路的电阻.19. 如图所示的电路,闭合开关S,当滑动变阻器的滑片从中点向右移动的过程中,R2的阻值______ ,电流表示数______ ,电压表示数______ (三空均选题“变大”、“变小”或“不变”).三、实验探究题(本大题共1小题,共6.0分)20. 亲爱的同学:你会使用下面的实验仪器吗?(1)如图1所示电表的量程是______ ,接入电路前指针如图所示是因为______ ;如果接入电路中开关闭合后指针如图1所示是因为______ ;(2)如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻,从而改变电路中的______ ,滑动变阻器上标有“50Ω2A”的字样,其中50Ω表示的意思是______ .变阻器习题(含答案)【答案】1. B2. A3. C4. B5. C6. B7. 258. 0~50;允许通过的最大电流是1.5A;串;AC;AD;BC;BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度;变小11. 电阻箱;740812. 178313. 948114. 长度;允许通过的最大电流是2A15. 阻碍;大;变大16. Pb;变大;变小17. 电阻;长度18. 阻碍作用;长度19. 变大;不变;不变20. 0~5A;电流表指针没有调零;电流表“正负”接线柱接反了;电阻丝的长度;电流;滑动变阻器的最大阻值为50Ω【解析】1.解:A、滑动变阻器a、c两个接线柱接到M、N之间,滑动变阻器的左半段接入电路,滑片右移,滑动变阻器连入电路的电阻增大,电路电流减小;滑动变阻器b、d两个接线柱接到M、N之间,滑动变阻器的右半段接入电路,滑片右移,滑动变阻器连入电路的电阻减小,电路电流增大.不符合题意.B、滑动变阻器a、c或a、d两个接线柱接到M、N之间,滑动变阻器的左半段接入电路,滑片右移,滑动变阻器连入电路的电阻增大,电路电流减小.符合题意.C、滑动变阻器a与b两个接线柱接到M、N之间,滑动变阻器全部接入电路,滑片右移,滑动变阻器连入电路的电阻不变,电路电流不变.不符合题意.D、滑动变阻器c与d两个接线柱接到M、N之间,滑动变阻器被短路,滑动变阻器不能改变电路中的电流.不符合题意.故选B.要使电流表的示数减小,就必须使滑片P向右滑动时变阻器的电阻增大,一定选择a接线柱,据滑动变阻器“一上一下”接法,可知应将a、c或a、d接入M、N.滑动变阻器接入电路时,一定要选择一上一下接线柱,并且滑动变阻器连入电路的部分,取决于连入电路的下面接线柱.2.解:A、滑动变阻器的连入电路时,滑片滑到最大阻值处,电阻最大,电源电压不变,电流最小,故A正确;B、根据串联电路分压特点可知,电阻越大分的电压越大,故变阻器两端电压达到最大,故B错误;C、根据焦耳定律可知,通电时间和电阻一定时,电流越小产生的热量越小,故C错误;D、电源两端电压不变,故D错误.故选A在实验中,滑动变阻器串联在电路中,滑片处于最大阻值处,电源电压不变,电流中的电流最小,起到保护作用.本题考查了滑动变阻器的使用,关键是知道滑动变阻器是串联在电路中使用.3.解:若使滑片P向右移动时,变阻器接入电路的电阻变大,下端应接左下接线柱,而上端可以选择左右接线柱的任意一个,故C选项均符合题意.故选C.滑动变阻器使用时,接线柱的选取要一上一下.滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度,要使滑片向左移动时滑动变阻器接入电路的阻值减小,就要使电阻丝接入电路的长度变短,由此入手分析.滑动变阻器的滑片移动时,其接入电路的阻值变化,取决于它所选取的下面的接线柱是哪一个,上面的两个接线柱实质上是一个.4.解:A、当A和B接入电路时,将下面两个接线柱接入了电路,即滑动变阻器接入电路的阻值为定值电阻,并且滑片失去调节电阻的作用,不符合题意;B、当B和C接入电路时,滑动变阻器将右半部分电阻接入了电路,滑片向C端移动,接入电路的电阻线变长,即接入电路的电阻变大,符合题意;C、当A和C接入电路时,滑动变阻器将左半部分电阻接入了电路,滑片向C端移动,接入电路的电阻线变短,即接入电路的电阻变小,不符合题意;D、当C和D接入电路时,将上面两个接线柱接入了电路,即滑动变阻器接入电路的阻值为零,并且滑片失去调节电阻的作用,不符合题意.故选B.滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的,根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断.本题考查滑动变阻器的正确使用,要知道其阻的大小判断关键看下面的接线柱是哪一个,属于基础题.5.解:滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小,从而逐渐改变电路中的电流强度.故选C.滑动变阻器的原理:改变连入电路中的电阻线的长度来改变电阻的大小,再根据电阻是阻碍电路中电流大小的原因进行分析.牢记滑动变阻器的工作原理,掌握变阻器在电路中的作用.6.解:由图可知,P1接了左上右下,P2接入了左上左下;则当滑片P1在最左端,P2在最右端时,两滑动变阻器的接入电阻均为最大,则两滑动变阻器串联后的总电阻最大.故选B.串联电路的总电阻等于各用电器电阻之和,因为滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的,则可知当两滑动变阻器的导线全部接入时总电阻最大;则由接线的方式可知两滑片的位置.本题考查了滑动变阻器的接法.当滑动变阻器的电阻线全连入电路时,连入电阻最大.7.解:电阻箱的示数,R=0×1000Ω+0×100Ω+2×10Ω+5×1Ω=25Ω.故答案为:25.按照电阻箱的读数方法,用△所对的数字乘以下面的倍数,然后把他们相加,就得出电阻箱的示数.本题考查的是电阻箱的读数方法,在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数,在现实生活中,水表的读数与之类似.8.解:“50Ω、1.5A”表示,滑动变阻器的变化范围是 0~50Ω,1.5A表示允许通过的最大电流是1.5A;要利用滑动变阻器改变电路中电流的大小,应将滑动变阻器串联在电路中,滑动变阻器的接法是四个接线柱,必须一上一下,故正确的接法是:AC、AD、BC、BD.故答案为:0~50;允许通过的最大电流是1.5A;串;AC、AD、BC、BD.(1)滑动变阻器铭牌上标有“50Ω 1.2A”的字样,表示滑动变阻器的电阻变化范围以及允许通过的最大电流;(2)哪一段电阻丝被接入电路中是由下面的接线柱决定的,它就是下面被连接的接线柱与滑片P之间的部分.滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的,使用时应串联在电路中;滑动变阻器有四个接线柱,接入电路时,选择上面一个接线柱和下面一个接线柱,都接上面接线柱滑动变阻器被短路,都接下面接线柱相当于定值电阻,滑动变阻器的滑片不起作用.本题考查了滑动变阻器的原理以及使用,属于基本的识记性内容,比较简单.9.解:滑动变阻器之所以能变阻,靠的是改变连入电路中电阻丝的长度来变阻的,长度变长,电阻变大;长度变小,电阻变小.故答案为:改变电阻丝长度来改变接入电路的电阻.根据滑动变阻器的原理进行解答.本题考查的是滑动变阻器的工作原理,不光要记住,还要理解.10.解:(1)电位器实际上是一个滑动变阻器,它是通过滑片的移动来改变了连入电路中电阻丝长度的.(2)由电路图可知,将A、B两接线柱将入电路中,当顺时针旋转音量旋钮时,电位器接入电路的电阻丝变长,接入电路的阻值变大,电路电流变小,音箱发出声音的音量将变小.故答案为:长度;变小.电位器实际上就是滑动变阻器,它通过改变接入电路中电阻丝的长度来改变电阻大小;根据图示判断滑片移动时,接入电路的电阻丝长度如何变化,进一步判断音箱的音量如何变化.本题考查了电位器的原理、电位器的调节,是一道基础题,分析图示电位器、判断出滑片移动时,电路电阻如何变化,进一步得出电路中电流的变化,从而得出音箱声音大小的变化.11.解:如图变阻器为电阻箱,连入电路的电阻:R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω故答案为:电阻箱,7408.图示变阻器是电阻箱,电阻箱的读数方法:用“△”所对的数字乘以下面的倍数,然后把他们相加,即得连入的电阻值.会读电阻箱的示数(用“△”所对的数字乘以下面的倍数,然后把他们相加),生活中水表的读数与之类似.12.解:由图可知,电阻箱接入电路的阻值为R=1×1000Ω+7×100Ω+8×10Ω+3×1Ω=1783Ω.故答案为:1783.电阻箱的读数方法:分别读出旋钮对应的读数,用数字乘以底下的倍数,最后将四个数据相加.本题考查了电阻箱的读数方法:把对应的数字乘以倍数,然后相加即可.13.解:电阻箱的示数:R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω.故答案为:9481.用各指针所指的示数乘以下面的倍数,然后将所有的数值相加,即为该电阻箱的读数.本题考查的是电阻箱的读数方法,在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数,在现实生活中,水表的读数与之类似.14.解:(1)滑动变阻器是通过改变接入电路电阻丝的长度,来改变电路中电阻的大小,从而起到改变电流的目的.(2)“30Ω,2A”,其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω.“2A”的含义是滑动变阻器允许通过的最大电流是2A.故答案为:长度;允许通过的最大电流是2A.(1)滑动变阻器工作原理:移动滑片改变接入电路电阻丝的长度,来改变接入电路的电阻,来改变电路中的电流.(2)滑动变阻器铭牌上标有电流值和电阻值,电流值表示滑动变阻器允许通过的最大电流,电阻值表示滑动变阻器的最大电阻值.掌握滑动变阻器工作原理、接线柱接法、接入电路的方式、铭牌参数含义、在电路中的作用等.15.解:(1)导体对电流的阻碍作用称为电阻;(2)A、B是两根横截面积相同的铜线,即导体A和B的材料和横截面积相同、长度不同,由图可知A的长度大于B的长度,所以A的电阻比B的电阻大.(3)若只将b、c接入电路,滑片右边的电阻丝接入电路;逆时针转动旋钮时,电位器接入电路的长度变长,电阻变大.故答案为:阻碍;大;变大;(1)导体对电流的阻碍作用称为电阻;(2)导体的电阻大小与导体的长度、横截面积和材料有关;材料和横截面积相同的导体,长度越大,电阻越大;(3)若只将b、c接入电路,滑片右边的电阻丝接入电路,根据滑片的移动方向判断电阻的变化.此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握16.解:由图示可知,变阻器连入电路的电阻线是Pb部分,油箱内汽油的液面下降时,滑片向上移动,滑动变阻器连入电路的阻值变大,蓄电池电压不变,滑动变阻器接入电路的阻值变大,由欧姆定律可知,电路电流减小,电流表示数变小.故答案为:Pb;变大;变小.根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化,应用欧姆定律判断电路电流如何变化,然后判断电流表示数如何变化.本题的关键是滑动变阻器的变阻原理:通过改变连入电阻丝的长度,改变阻值的大小,从而改变电路中的电流.17.解:在物理学中,用电阻来表示导体对电流的阻碍作用的大小;根据滑动变阻器的原理可知,滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的,因为电源电压不变,由欧姆定律可知,从而改变电路中的电流.故答案为:电阻;长度.电阻是表示导体对电流的阻碍作用的物理量;滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的.本题考查了电阻的概念和滑动变阻器的原理,属于基本的识记性内容,比较简单解答不难.18.解:在物理学中,用电阻表示导体对电流的阻碍作用.滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的.故答案为:阻碍作用,长度.根据电阻的定义和滑动变阻器的原理填空.本题考查了电阻的定义和滑动变阻器的原理,属于识记内容,比较简单.19.解:(1)由电路图知:电阻R1与R2并联,电压表测电阻R1两端即电源电压,电流表测流过电阻R1的电流;(2)由电路图知:闭合开关S,当滑动变阻器的滑片从中点向右移动的过程中,R2的阻值变大;由于电源电压,所以电阻R1两端电压U不变,电阻R1阻值不变,由I1=知电流I1不变,电流表示数不变.故答案为:变大;不变;不变.(1)根据电路图分析电路结构,明确各用电器的连接方式;(2)根据滑动变阻器滑片的移动方向判断电路电阻如何变化,然后根据并联电路特点、欧姆定律解题.本题是一道电路动态分析题,分析清楚电路结构、灵活应用欧姆定律、并联电路特点是解题的关键.20.解:(1)如图1所示电表,上面有符号“A”,说明是电流表,则它的量程是0~5A;接入电路前指针如图所示,是因为电流表指针没有调零;如果接入电路中开关闭合后指针如图1所示,是因为电流表“正负”接线柱接反了;(2)如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻,从而改变电路中的电流;滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω.故答案为:(1)0~5A;电流表指针没有调零;电流表“正负”接线柱接反;(2)电阻丝的长度;电流;滑动变阻器的最大阻值是50Ω.(1)根据电表的符号及刻度值可确定其量程;根据指针的位置判断出现这一现象的原因;知道电流表在接入电路时,必须使电流正进负出;(2)了解滑动变阻器的原理及在电路中的调节作用,根据对变阻器铭牌的认识解释50Ω的意思.本题主要考查了电流表和滑动变阻器的认识与使用,本题中的电流表与我们常用电流表不完全相同,要学会辨识.属基本仪器的使用,是我们应该熟练掌握的.。

初中物理电阻、变阻器知识练习题及详细解析

初中物理电阻、变阻器知识练习题及详细解析

电阻、变阻器知识练习题及详细解析【典型例题】类型一、电阻影响电阻大小的因素1.下面有关导体电阻的说法中正确的是()A.导体没有电阻,绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较,铁丝的电阻较大D.要改变导体的电阻,可以改变通过的电流【思路点拨】电阻为导体一种属性,其大小取决于导线长度、粗细及导体的材料,与是否有电流无关;横截面积、长度相同的铜丝和铁丝,铁丝的电阻大。

【答案】C【解析】导体和绝缘体的区别在于电阻的大小,绝缘体是指电阻无穷大的物体,故A错误;要比较电阻的大小,需要比较导线长度、粗细及导体的材料,故B错误;粗细相同,长度相同的铜丝的电阻要比铁丝小,故C正确;导体的电阻与通过导体的电流无关,故改变电流无法改变导体的电阻,故D错误;故选C。

【总结升华】题目考查了电阻的性质,电阻为导体一种属性,其大小取决于导线长度、横截面积、材料以及温度有关。

举一反三:【变式】下列关于电阻的说法中,正确的是()A.导体中有电流时有电阻,无电流时没有电阻B.通过导体的电流越小,它的电阻就越大C.导体两端的电压越大,电阻就越小D.电阻是导体对电流的阻碍作用,导体电阻的大小由自身的条件决定,与导体两端的电压和通过的电流大小无关【答案】D【解析】电阻是导体本身的一种性质,它的大小只决定于导体本身的材料、与导体两端的电压和通过的电流大小无关。

2.(2015•莆田中考)要使一根镍铬合金线接入电路的电阻变大,可采用的方法是()A.增大导线两端的电压 B.减小导线中的电流C.将导线拉长后接入电路 D.将导线对折后接入电路【答案】C【解析】AB、导体的电阻是导体阻碍电流的性质,与导体两端的电压和通过的电流无关;故AB错误;C、将这根导线拉长,长度变长、横截面积变小,电阻变大,可以使连入电路的导线电阻变大,故C正确;D、将导线对折后接入电路,长度变小、横截面积变大,导体的电阻变小,故D错误。

【总结升华】本题考查了学生对影响电阻大小的因素的了解与掌握,理解导体的电阻是导体的阻碍电流的性质是本题的关键。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第七节《》练习题
一、填充题
1.滑动变阻器是利用改变______来改变电阻大小,从而实现改变电路中的______.2.如图1所示,其中图(a)、(b)、(c)分别是滑动变阻器的______、______和______.当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时,连入电路的电阻将______,电路中的电流将______.当将A、B接线柱连入电路、滑片P向右移动时,连入电路的电阻将______,这时滑动变阻器起着______电阻的作用.
3.如图2所示,电阻箱的电阻值为______欧,该电阻箱的变阻范围为______欧.
4.图3给出了两个滑动变阻器的结构示意图和它们连入电路的情况.若(a)图中滑片P 向______移动,连入的电阻将变大;若(b)图中欲使连入电阻变小,滑片P应向______移动.5.图4所示的滑动变阻器结构示意图中,当它连入电路后要求滑片P向左移动时电路中的电流变小,则可以把接线柱______和______连入电路,也可以把接线柱______和______连入电路.
6.如图5所示,将滑动变阻器连入电路,若A、C接线柱分别与电路中M、N相连,当滑片P自左向右移动时,电流表示数将______,小灯将______.
二、选择题
1.图6所示的滑动变阻器,在电路中,当滑片P向右移动时能使电路中电流增大的是图()
2.图7所示两电路中,当滑动变阻器滑片P移动时有可能造成电源损坏的是()A.P1向右移动
B.P2向右移动
C.P1向左移动
D.P2向左移动
3.图8所示电路中,当滑动变阻器滑片P向右移动时灯的亮度不变的是图()
三、作图题
请在图9所给实物图上补上一根导线(用笔线作导线),使滑动变阻器滑片P向右移动时小灯变亮,并画出对应的电路图.
新课标第一网
参考答案
一、1.接入电路部分电阻丝的长度;电流强度
2.实物;结构示意图;符号;减小,增大;不变;固定
3.1403;0~9999
4.右;右
5.A;D;B;D
6.减小,变暗;左,右新课标第一网
二、1.B 2.C 3.D
三、略
新课标第一网。
