热工设备防雷接地总结汇报热工设备的防雷接地对于设备的运行和安全起着重要的作用。
雷电是自然界中的一种强电现象，当雷电击中建筑物或设备时，会产生极大的破坏力，可能导致设备的损毁甚至人员的伤亡。
因此，热工设备的防雷接地工作必须要引起足够的重视。
一、热工设备防雷接地的重要性雷电是一种强电现象，它具有高电流、高电压、高能量的特点，一旦雷电击中设备，就会产生巨大的电磁场和电压梯度，引起设备的闪击和过电压现象，从而对设备的安全和正常运行产生不良影响。
而通过良好的防雷接地系统，可以将雷电流安全导入地下，避免雷电流对设备的侵害，确保设备的运行正常。
二、热工设备防雷接地的基本原则1. 合理布置接地体热工设备的防雷接地系统主要由接地体、接地网和接地装置组成。
其中，接地体是防雷接地系统的重要组成部分，它负责将雷电流传导到地下，起到保护设备的作用。
为了提高接地体的效能，必须合理布置接地体，确保接地体与设备之间的良好接触。
2. 选用合适的接地材料接地材料的导电性能对于接地效果起着至关重要的作用。
因此，在进行防雷接地工作时，必须选用导电性能良好的接地材料，以提高接地的效能。
一般来说，良好的接地材料应具有低电阻、低电感和低介质损耗等特点。
3. 保持接地系统的连续性防雷接地系统是一个相对独立的系统，它必须与设备的其他部分保持良好的连接，以确保接地系统的连续性。
如果接地系统的连续性差，可能会导致雷电无法有效地导入地下，从而增加了设备受损的风险。
三、热工设备防雷接地的实施步骤1. 设计阶段的作业在热工设备的设计阶段，应该将防雷接地系统纳入设计范围，根据设备的特点和工作环境，合理布置接地体和接地网，并确保接地系统与设备的联接可靠。
2. 施工阶段的作业在热工设备的施工阶段，应该按照设计要求进行接地体和接地网的安装，并采取合适的接地材料，确保接地系统的连续性和安全性。
同时，在接地装置的选择和安装方面，也要严格按照相关标准和规范进行操作，以保证接地系统的有效性。

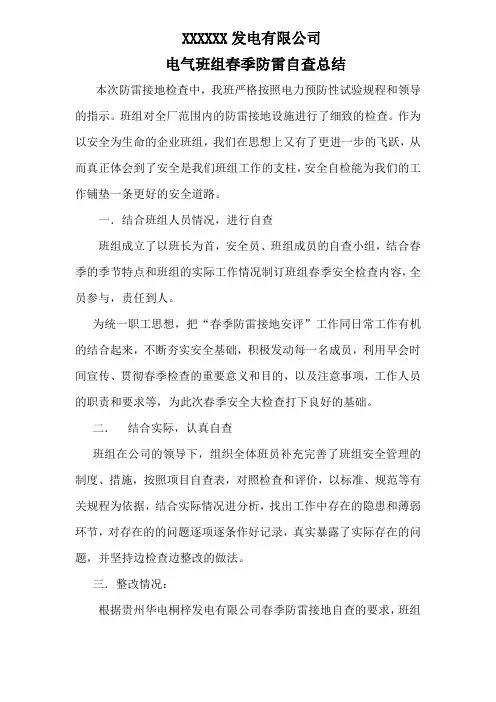

电厂春季防雷接地检查总结
X X X X X X发电有限公司电气班组春季防雷自查总结本次防雷接地检查中，我班严格按照电力预防性试验规程和领导的指示。
班组对全厂范围内的防雷接地设施进行了细致的检查。
作为以安全为生命的企业班组，我们在思想上又有了更进一步的飞跃，从而真正体会到了安全是我们班组工作的支柱，安全自检能为我们的工作铺垫一条更好的安全道路。
一．结合班组人员情况，进行自查班组成立了以班长为首，安全员、班组成员的自查小组，结合春季的季节特点和班组的实际工作情况制订班组春季安全检查内容，全员参与，责任到人。
为统一职工思想，把“春季防雷接地安评”工作同日常工作有机的结合起来，不断夯实安全基础，积极发动每一名成员，利用早会时间宣传、贯彻春季检查的重要意义和目的，以及注意事项，工作人员的职责和要求等，为此次春季安全大检查打下良好的基础。
二．结合实际，认真自查班组在公司的领导下，组织全体班员补充完善了班组安全管理的制度、措施，按照项目自查表，对照检查和评价，以标准、规范等有关规程为依据，结合实际情况进分析，找出工作中存在的隐患和薄弱环节，对存在的的问题逐项逐条作好记录，真实暴露了实际存在的问题，并坚持边检查边整改的做法。
三．整改情况：根据贵州华电桐梓发电有限公司春季防雷接地自查的要求，班组结合日常工作，边查评，边整改：1．认真分析发现的问题，明确了责任人员，制定了相应的整改措施和计划。
2．加强了对各级安全职责的学习，督促班组成员在工作中加强互相监督、相互关心的工作理念。
3．经过切实认真逐项自查评价，按计划及时进行全面整改，揭示各种隐患，全面了解防雷接地的安全状况，深化了安全管理的系统化、规范化，改变过去不出事就是安全的观念，要变为超前预测，掌握控制的发展趋势，提高班组员工的技术水平和安全管理水平。
通过此项工作消除自然带来的安全隐患，我们将严格遵循电力生产的要求，认认真真的按照上级有关部门的要求指示，努力完成好所管辖设备，为实现我班今年的安全目标打下良好坚实的基础。

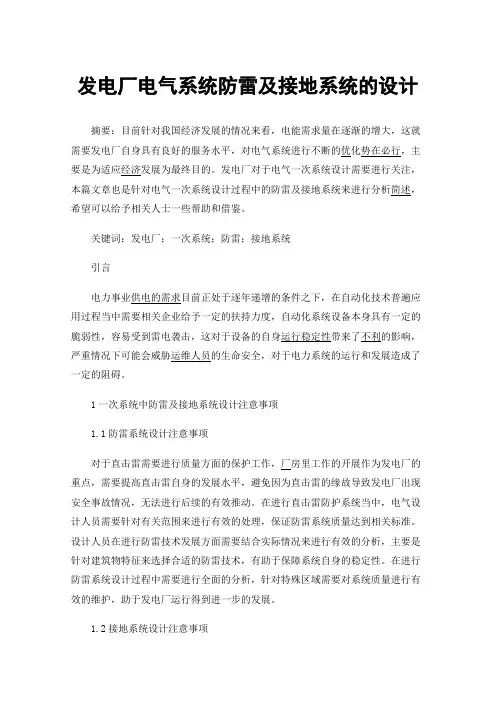

发电厂电气系统防雷及接地系统的设计
发电厂电气系统防雷及接地系统的设计摘要：目前针对我国经济发展的情况来看，电能需求量在逐渐的增大，这就需要发电厂自身具有良好的服务水平，对电气系统进行不断的优化势在必行，主要是为适应经济发展为最终目的。
发电厂对于电气一次系统设计需要进行关注，本篇文章也是针对电气一次系统设计过程中的防雷及接地系统来进行分析简述，希望可以给予相关人士一些帮助和借鉴。
关键词：发电厂；一次系统；防雷；接地系统引言电力事业供电的需求目前正处于逐年递增的条件之下，在自动化技术普遍应用过程当中需要相关企业给予一定的扶持力度，自动化系统设备本身具有一定的脆弱性，容易受到雷电袭击，这对于设备的自身运行稳定性带来了不利的影响，严重情况下可能会威胁运维人员的生命安全，对于电力系统的运行和发展造成了一定的阻碍。
1一次系统中防雷及接地系统设计注意事项1.1防雷系统设计注意事项对于直击雷需要进行质量方面的保护工作，厂房里工作的开展作为发电厂的重点，需要提高直击雷自身的发展水平，避免因为直击雷的缘故导致发电厂出现安全事故情况，无法进行后续的有效推动。
在进行直击雷防护系统当中，电气设计人员需要针对有关范围来进行有效的处理，保证防雷系统质量达到相关标准。
设计人员在进行防雷技术发展方面需要结合实际情况来进行有效的分析，主要是针对建筑物特征来选择合适的防雷技术，有助于保障系统自身的稳定性。
在进行防雷系统设计过程中需要进行全面的分析，针对特殊区域需要对系统质量进行有效的维护，助于发电厂运行得到进一步的发展。
1.2接地系统设计注意事项对于接地系统设计方面需要进行防雷系统的完善，主要是进行有效的调节来避免防雷效果出现不足。
设计人员根据相关装置来进行合理的调整工作，避免出现系统质量问题现象的产生，对于电机系统需要加强维护工作，有助于避免安全问题的产生。
对于设计方案一定要进行优化，主要是结合电网的实际情况来进行充足的分析，还需要对系统设计方案进行有序的调整，避免系统内部出现脱离情况，从而导致电网质量出现问题。
电厂(发电企业)防雷治理措施
电气专业防雷治理措施公司自2008年机组正式投运以来，每年在雷雨季节均有不同程度地出现雷击损坏设备的现象，尤以今年情况最为严重，为防止今后避免或尽量少的出现雷击损坏设备的现象，成立防雷治理公关小组，布置电气、热控、输煤专业对各自区域进行了检查。
1、电气专业组织对全厂接地网接地电阻进行了测试，建筑物接地电阻均在合格范围，综合办公楼、物资楼几处测试点有虚焊现象。
治理措施：（1）综合泵房、净水站、除灰空压机房、凝泵变频器室、厂前区变电所顶部没有避雷带，计划在易受雷击的综合泵房、净水站、凝泵变频器室、厂前区变电所顶部用φ10mm镀锌圆钢安装避雷带，避雷带每隔1米用圆钢固定，并将避雷带用60×6镀锌扁钢引至地面接地体，在距地2.2米处做断接卡子，供测量接地电阻使用。
（2）消防楼、铁路楼、化水楼、输煤控制楼避雷带用60×6镀锌扁钢引至地面接地体，在距地2.2米处做断接卡子，供测量接地电阻使用。
（3）引风机变频室、机务空压机房因高度较低，并在输煤栈桥下方，按设计规程和现场实际条件不需安装避雷带。
（4）对综合办公楼、物资楼几处测试点虚焊现象进行重新焊接处理。
2、对升压站、制氢站、油库区独立避雷针接地电阻进行了测试，检查主接地网完好，检查网控保护室盘柜接地情况、制氢站盘柜接地情况较好，未发生遭受雷击现象。
但是等电位接地网铜排未安装绝缘子，个别就地端子箱接地线接至等电位接地网铜排上。
治理措施：（1）网控室至集控保护室电缆层等电位接地网铜排增设绝缘子，或者改用专用接地电缆重新敷设（此种敷设方式较好，可以防止偷盗现象，而增设绝缘子容易损坏）。
（2）对开关站别就地端子箱接地线接至等电位接地网铜排上进行整改，重新引到接地网。
3、热控专业4、热控专业5、热控专业6、检查厂区、办公楼通讯机房未敷设环形接地母线，未敷设均压接地网，屏柜接地点未与机房环形接地母线连接。
调度交换机、通信开关电源屏、通信电源分配柜自带防雷和浪涌保护器或自带过压保护。
火力发电厂大型接地网与防雷检测实践探讨
火力发电厂大型接地网与防雷检测实践探讨摘要：基于当前时代背景下，火力发电厂对我国整体经济的影响越来越大。
基于接地网和防雷检测实践工作，能够有效完成相应的探索，确保发电厂的安全性不会受到影响。
本篇文章主要描述了火力发电厂大型接地网与防雷检测实践，并对于细节内容方面发表一些个人的观点和看法。
关键词：火力发电厂；大型接地网；防雷检测；实践引言：对于大型接地网检测而言，相比于普通建筑，其有着非常大的差别，涉及的内容有很多。
因此，相关人员就需要提高重视程度，加强技术研究，以此提升实践效果。
1、发电厂生产系统的流程和结构在电力系统之中，火电厂主要负责能量转换，以此完成电能输送。
这其中，最为常见的燃料主要包括煤炭、天然气以及石油。
对生产系统来说，还能进一步细分为三个系统。
其一是燃烧系统，燃料经过燃烧之后，可以转换为热能。
其二是汽水系统，锅炉在生产过程中，会有大量水蒸气排除，促使汽轮机旋转，让热能慢慢转为机械能。
其三是电气系统，汽轮机旋转后，会有机械能产生，从而逐步演变为电能。
结合火力发电厂的流程和体制，以及功能层面的基本要求，火力发电厂实际包含的区域有：主厂房、配电装置、供水系统、净化站、服务设施以及材料库等。
2、检测方法和内容2.1检测安全作业要求（1）安全培训基于电力系统原本安全层面的相关要求，所有工作人员必须考核成功之后，才能投入到现场检测之中。
在检测的时候，安全部门还要定期展开培训工作，考核技术人员的知识水平和实践技能。
不仅如此，在检测的时候，还需要采取工作票制度，保证所有手续到位。
（2）保护和着装检测人员在工作过程中，需要时刻身穿防静电工作服，佩戴安全帽，并保证着装整齐，以防会有任何部分突出，被机器所绞住。
工作服的材料也要进行限制，以防由于碰到火焰，出现烧伤。
在进入场地之后，坚决不允许穿拖鞋，女性不能穿裙子以及高跟鞋。
如果要在带电场所之中工作，理应佩戴绝缘手套。
2.2危险区域的确认在防雷检测开始之前，理应和电厂展开沟通，对相关资料予以查询，明确危险源所在和需要检测的区域。
大型地网防雷接地检测方法研究分析
大型地网防雷接地检测方法研究分析发表时间：2015-01-06T10:02:04.520Z 来源：《防护工程》2014年第10期供稿作者：胡东北陈金根[导读] 大型地网电气完整性测试可选择测试电流≥1.0A、仪器分辨率达到1mΩ、准确度≥1.0 级的直流等电位连接导通检测仪。
胡东北陈金根新疆维吾尔自治区防雷减灾中心新疆乌鲁木齐 830002[摘要]大型地网适用于变电站、发电厂等场所，对建筑物等起着工作接地和保护接地作用，常规的三极直线测试方法检测仪电流频率高、抗干扰能力差、检测过程繁琐等已难以适应变电站、发电厂等大型地网接地装置对接地电阻的检测精确度的要求；根据相关规范规定，基于大型地网检测原理及检测仪器要求，分析其防雷接地检测方法得出，接地阻抗检测可选择测试电流在3~20A 之间、检测仪测试频率为40~60Hz 的仪器；电气完整性测试可选择测试电流≥1.0A、仪器分辨率达到1mΩ、准确度≥1.0 级的直流等电位连接导通检测仪。
[关键词]大型地网；防雷接地装置；接地阻抗；电气完整性；测试方法引言一些110KV 及以上电压等级的变电站、装机容量在200MW 以上的火力发电厂等场所为了使机电设备安全可靠工作，常使用等效面积在5000m?以上、具有泄流和均压作用的由垂直和水平接地极组成的水平网状防雷接地装置，这种大型地网面积大，接地特性与普通独立建筑物接地装置有很大不同，这些场所的建筑物通常集中处于这种大型共用接地装置地网范围内，对建筑物等起着工作接地和保护接地作用，在遭受雷击或雷电波侵袭时，就会及时将过大的雷电流进行泄流或均压，保护变电站或发电厂设备、人员等安全。
地网接地电阻则直接关系着地网是否能起到保护接地作用，当接地电阻过大时，极易出现接地故障，中性点电压出现增大偏移，致使健全相和中性点电压超出绝缘要求水平损坏设备等，遇雷击或雷电波入侵，较大电流会产生很高的残压使附近设备受到反击威胁，致使接地网自身保护设备带电导体的耐雷水平降低，大型地网性能和作用达不到设计要求进而使设备遭受雷击损害。
发电厂电气一次系统设计中防雷及接地系统的设计
发电厂电气一次系统设计中防雷及接地系统的设计摘要：我国的社会主义市场经济发展步伐在不断加快，电力这一能源种类自从进入到人们的生活中，就发挥了极大的作用，电力行业所带来的经济效益在社会经济中所占比重也越来越大，在我国的国民经济发展中担任着主力军的角色。
而在发电厂电气系统中，其一次系统的设计是极为重要的部分。
笔者就发电厂电气系统设计环节的防雷和接地系统做出了详尽的介绍，并提出了自己的相关见解，以下为详述。
关键词：发电厂；电气一次系统设计；防雷；接地系统；设计近几年来，我国的电力事业发展水平呈现逐年递增的趋势。
在发电站自动化技术普遍应用到电力企业的背景下，自动化系统设备是极易受到雷电袭击的，这会给各类系统的设备带来不同程度的负面影响，也可能会危及到工作人员的人身安全，还会给电力系统的运营形成诸多阻碍。
笔者就当前发电厂电气一次系统设计中，防雷和接地系统的设计方式进行了分析。
一、对于防雷保护的浅析电气设备实际运行过程中，将会承受诸多的电压，除因系统参数的变化而引发电磁能震荡，进而导致的过电压问题以外，还会承受来自环境的雷击等等。
因此，发电厂在设计、安装阶段就需要做好过电压保护措施，为电厂的正常和高效运行奠定坚实的基础。
（一）雷击的保护范围分析在变电所和发电厂的运行过程中，容易遭受雷击事故，此时就需要借助过电压保护的方式，比如应用避雷线、钢筋焊接成网、避雷针以及避雷带等措施，对雷击事故予以规避。
也可以通过设置雷击装置的方式，比如母线廊道、屋外避雷装置和组合导体等，实现防雷目的。
反应堆、烟囱以及冷却塔等高建筑物，都应着重安装防雷保护措施，提高建筑物的防雷效果[1]。
燃油泵房、装卸油台、易燃材料仓库、油处理室、大型变压器修理间以及露天油罐架空管道等位置，也要做防雷措施，这样才会相应的降低雷电对这些位置的威胁性。
除此之外，还需要对雷电活动较为频繁的区域，比如，高压配电装置室、主厂房以及主控制室等进行重点关注，安装一定的防雷装置[2]。
风力发电场防雷接地施工方案的设计与实践
风力发电场防雷接地施工方案的设计与实践一、引言风力发电场是当今绿色能源发展的重要组成部分，而在发电场的建设过程中，必须考虑到防雷问题。
本文将介绍风力发电场防雷接地施工方案的设计与实践，以确保发电设备的安全和稳定运行。
二、风力发电场防雷接地施工方案设计1. 风力发电场的特点风力发电场分布广泛且高度暴露，容易受到雷击的影响。
因此，防雷接地施工方案设计必须考虑到风力发电场的特点，包括地形、气候等因素。
2. 地面接地设计地面接地是防雷接地施工方案的关键部分。
在设计中应考虑地下土壤的电阻率、风力发电机组的功率等因素，以确保接地系统具有足够的导电性能。
3. 避雷针设计风力发电场通常需要安装避雷针，以吸引雷电击中。
在设计中，应考虑到风力发电场的高度和外形，合理确定避雷针的位置和数量。
4. 绝缘设计在设计防雷接地方案时，还需考虑到设备的绝缘设计。
通过合理的接地设计，可以减少雷击对设备的影响，确保风力发电机组的安全运行。
三、风力发电场防雷接地施工方案实践1. 施工材料的选择在实际施工过程中，应选择高质量的导电材料，包括铜材、铝材等，以确保接地系统的导电性能。
2. 施工操作规范施工操作必须符合相关的规范和标准，确保施工过程中的安全性。
施工人员应经过专业培训，并持有相关资质证书。
3. 施工现场管理在风力发电场的防雷接地施工过程中，应加强现场管理，确保施工进度、安全和质量。
定期检查施工设备和材料的质量，及时处理施工中的问题和隐患。
4. 施工后的测试与维护在防雷接地施工完成后，应进行必要的测试，以验证接地系统的有效性。
并制定相应的维护计划，定期检查和保养接地系统，确保其长期有效。
四、结论风力发电场防雷接地施工方案的设计与实践是保障发电设备安全运行的关键。
通过合理的施工方案设计，选择优质的材料，规范的施工操作和有效的维护，可以提高风力发电场的抗雷能力，保障设备的安全性和稳定性。
在未来的发展中，应进一步加强对风力发电场防雷技术的研究和改进，不断提高防雷接地施工方案的效果，为风力发电行业的可持续发展做出贡献。
防雷检测实习报告
一、实习背景随着我国经济的快速发展，建筑行业得到了迅速扩张。
然而，由于雷电灾害的频繁发生，建筑防雷工作的重要性日益凸显。
为了提高我国防雷检测技术水平，培养一批专业人才，我国相关部门积极开展防雷检测工作。
本人在某防雷检测公司进行为期一个月的实习，旨在了解防雷检测的基本流程、技术要求和实际操作。
二、实习内容1. 防雷检测基本知识学习实习期间，我首先学习了防雷检测的基本知识，包括雷电的产生、防雷设备的种类、防雷原理等。
通过学习，我对防雷检测有了初步的认识。
2. 防雷检测现场操作在实习过程中，我跟随导师参与了多个防雷检测项目。
现场操作主要包括以下步骤：（1）了解建筑物的防雷等级和防雷措施，查阅相关资料。
（2）对建筑物的防雷系统进行实地考察，包括接地系统、避雷针、避雷带等。
（3）使用专业仪器对防雷系统进行检测，包括接地电阻、避雷针保护角、避雷带等参数。
（4）根据检测结果，分析防雷系统的性能，提出改进建议。
3. 防雷检测报告撰写实习期间，我学习了如何撰写防雷检测报告。
报告主要包括以下内容：（1）项目概况：包括建筑物名称、地址、用途、防雷等级等。
（2）检测方法：介绍所使用的检测仪器和检测方法。
（3）检测结果：详细列出各项检测参数，如接地电阻、避雷针保护角等。
（4）结论与建议：根据检测结果，分析防雷系统的性能，提出改进建议。
三、实习收获1. 提高专业素养：通过实习，我对防雷检测有了更深入的了解，提高了自己的专业素养。
2. 增强实践能力：实习期间，我参与了多个防雷检测项目，积累了丰富的实践经验。
3. 培养团队协作精神：在实习过程中，我学会了与同事合作，共同完成检测任务。
4. 提升沟通能力：实习期间，我需要与客户、相关部门进行沟通，提高了自己的沟通能力。
四、实习总结通过本次防雷检测实习，我深刻认识到防雷检测工作的重要性。
在今后的学习和工作中，我将继续努力，提高自己的专业水平，为我国防雷事业贡献自己的力量。
同时，我也认识到自身存在的不足，如理论联系实际能力有待提高，检测技能有待加强等。
35kv变电所接地装置与防雷的设计
35kv变电所接地装置与防雷的设计工学院机械系09电气090128045黄旭一、前言变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所,是联系发电厂与电力用户的纽带,担负着电压变换和电能分配的重要任务。
如果变电所发生雷击事故,会给国家和人民造成巨大的损失。
所以变电所的防雷是不可忽视的问题。
随着电力系统的快速发展,使得电能这一清洁能源在人民生产、生活中得到了普遍使用。
但当高压输电网在为人们提供动力和照明时,不能忽视自然界产生的雷电对高压输变电设备产生的大量危害。
因此,必须加强变电所雷电防护问题的认识与研究。
随着电力工业的发展，自动化程度越来越高，对安全供电的要求也越来越高。
为了防止各种电气事故，保障人民生产、生活的正常有序进行，电气安全已成为社会关注对象，各种电气安全措施也正在建立与完善。
电气安全工作是一项综合性的工作，有工程技术的一面，也有组织管理的一面。
工程技术和组织管理相辅相成，有着十分密切的联系。
电气安全工作主要有两方面的任务。
一方面是研究各种电气事故，研究电气事故的机理、原因、构成、特点、规律和防护措施；另一方面是研究用电气的方法解决各种安全问题，即研究运用电气监测、电气检查和电气控制的方法来评价系统的安全性或获得必要的安全条件。
二、设计任务本设计针对35KV 变电站进行防雷接地保护设计；根据变电站国家防雷接地标准，结合35KV 变电站电气接线图以及具体情况，学习利用各种防雷接地装置等，实现对变电站的直击雷防护、雷电侵入波防护以及变电站的接地保护设计。
三、设计方案及相关计算3.1雷电参数3.1.1雷电流的幅值、波头、波长和陡度（1）雷电流幅值的概率分布 我国现行标准推荐按下式计算88lg IP -=式中：I 是雷电流幅值，kA ；P 是 幅值等于大于I 的雷电流概率。
例如幅值等于和超过50kA 的雷电流，计算可得概率为33%。
上述雷电流幅值累积概率计算公式适用于我国大部分地区。
大型变电站防雷接地中接地网的重要性
大型变电站防雷接地中接地网的重要性白银川熊增荣摘要：防雷工程是建设中施工难度最大也是最重要的一个分项，由于环境的不同接地网的设计也存在较大差异。
系统的接地工程主要由接地体、连接线组成接地网络，其中影响接地效果的几个因素有土壤电阻率、接地体的选择.接地材料的防腐和合理的布划接地网络。
关键词：防雷工程接地网接地体接地网络引言接地网作为变电站交直流设备接地及防雷保护接地。
对系统的安全运行起着重要的作用。
由于接地网作为隐性工程容易被人忽视，往往只注意最后的接地电阻的测量结果。
随着电力系统电压等级的升高及容量的增加，接地不良引起的事故扩大问题屡有发生。
因此，接地问题越来越受到重视。
变电站接地网因其在安全中的重要地位，一次性建设、维护困难等特点在工程建设中受到重视。
另外，在设计及施工时也不易控制，这也是工程建设中的难点之一。
接地的概念《美国国家电气法规》NEC第100节对“接地”一词定义如下：电气回路或设备与大地，或与代替大地的导体之间的导电的连接,可以是有意的连接,也可以是无意的连接。
在配电回路或分支回路里，所有的回路和设备都通过导电连接来互相连通，从而减少它们之间的电位差，或将电位差限制到最小值。
在上述定义里，术语“地”是个关键。
接地的主要目的就是保证电气安全。
在电击防护和为接地故障电流提供返回电源通路方面接地是很重要的。
这两个问题都可将回路和地之间加以连接来解决。
通常将一接地棒打入地内就算与大地相连接了。
对于一个建筑物的配电系统，可在靠近电源进线处打一接地棒来接地。
将回路导线与地连接(Ground)或将设备接地(Grounding)可起到如下作用：(1) 提供设备与近处金属物体间的低阻抗连接，以减少人身电击危险；(2) 给接地故障电流提供返回电源的低阻抗通路，使熔断器或断路器得以动作；(3) 给雷电感应电流提供低阻抗的对地泄放通路；(4) 给静电电荷提供对地泄放通路，以防产生电火花或电弧。
地网简介接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
发电厂电气一次系统设计中防雷及接地系统的设计探讨3300字
发电厂电气一次系统设计中防雷及接地系统的设计探讨3300字摘要：电能是经济发展最重要的能源之一，电能在我国的国民经济中担任着主力军的作用。
发电厂是电力系统中生产电能、控制电力的流向和调整电压的电力设施。
在发电厂系统中，电气一次系统设计是发电厂系统中不可或缺的系统之一。
本文就发电厂电气一次系统设计中防雷及接地系统的设计做详细探讨，希同行批评指正。
关键字:发电厂、:电气一次系统设计、防雷及接地系统的设计Abstract: Power is the most important economic development of one of the energy, the electric power in the national economy in our country play the important role. Power plant is in power system, control of the electrical power produced the flow of power and the adjustment of the voltage of power facilities. In the power plant system, electrical system design is a power plant in one of the indispensable system. This paper analyzes electric power plant in the design of a system lightning protection and grounding system design.Key Word: power plants, electrical a lightning protection, grounding system design, the design of the system中图分类号：R363.1+24文献标识码：A文章编号：近年来，随着发电站综合自动化技术的迅猛发展和广泛应用，自动化系统设备频遭雷电等外部因素的侵袭，其设备遭到不同程度的影响和损坏，危及人身和设备的安全。
对大型地网雷电防护接地测试方法研究
对大型地网雷电防护接地测试方法研究发表时间：2016-03-22T16:13:25.300Z 来源：《基层建设》2015年25期供稿作者：吴长慧高晓静王勇许小川[导读] 江苏省防雷中心常见的拥有大型地网的场所主要有装机容量在200 MW以上的火力发电厂，110 kV及以上电压等级的变电站等等。
吴长慧高晓静王勇许小川江苏省防雷中心江苏省 210009摘要：常见的拥有大型地网的场所主要有装机容量在200 MW以上的火力发电厂，110 kV及以上电压等级的变电站等等。
这些场所的建筑物一般相对集中的处于大型地网区域内，地网作为各建筑物的共用接地装置，因其面积较大且呈网状布置，接地特性较之普通的独立建筑物接地装置已然发生了很大的改变，地网的接地性能不能用常规的接地电阻值来衡量；其所属范围内各建筑物的防雷接地测试也不适合采用常规的测试仪器和方法。
文章分析了大型地网与普通接地装置在接地性能方面的不同点；介绍了常规防雷接地测试方法的局限性；依据相关技术规范，从测试仪器及测试原理两方面出发，提出了针对于拥有大型地网场所的合理的防雷接地测试方法。
关键词：大型地网；防雷接地；测试方法；接地阻抗；电气完整性；等电位连接1 检测仪器的选择根据《接地装置特性参数测量导则（DL/T475-2006）》6.1.1和6.5的要求[1]，试验电流宜在3～20 A，频率宜在40～60 Hz，异于工频又接近工频，且检测仪器的准确度不低于1.0级，采用异频电源时，测试仪表的选频性能良好。
根据上述要求，选定上海大帆电气有限公司研制的DF9001变频大电流多功能地网接地特性测量系统。
2大型地网的接地特性参数由于大型地网面积较大，其相应的接地特性参数与普通接地装置也会有所不同，与防雷接地测试直接相关的两个重要参数就是地网的接地阻抗和电气完整性。
2.1 大型地网的接地阻抗大型地网的接地阻抗是指地网对远方无穷远处零电位点的阻抗，数值上为地网与远方零电位点之间的电位差与通过地网流入地中电流的比值；用工频电流测得的接地阻抗称之为工频接地阻抗。
大型变电站接地网设计及试验分析 潘俊锐
大型变电站接地网设计及试验分析潘俊锐摘要：本文首先介绍了大型变电站接地网设计的要点，然后从各方面分析了大型变电站接地网设计，最后探讨了大型变电站接地网试验分析技术。
关键词：接地网；设计；试验分析技术在电力系统中，变电站发挥着非常重要的作用，尤其是大型变电站，不仅承担着变压的作用，同时也担负了电力供应的职责，所以应注重改善其运行状态。
变电站能否正常运行，是影响电力供应质量的重要因数。
因此，完善变电站接地网的设计方法，改进施工方案，可以充分发挥接地网的功能，保障变电站处于安全运行状态。
1大型变电站接地网设计的要点①接地装置的电阻主要与接地装置的面积有关，加在地网上的2—3m的垂直接地极，对减小接地电阻的作用不大，一般仅在避雷器、避雷针（线）等处作加强集中接地散泄雷电流用，或为稳定地网在中间或外缘设置几个垂直接地极。
②接地装置的网孔大于16个，接地电阻减小很慢；对大型接地网，网孔个数也不宜大于32个。
过分增加均压带根数并不能无限制地减小最大接触系数，实验研究最大接触系数最多只能减小到0.1～0.15。
所以应采用不等间距分格法设计的接地装置。
③在小面积地网内，采用置换或化学方法改善接地体附近的高土壤电阻率，对减小接触电阻有效果，对减小接地电阻作用不大。
④接地装置的四角做成圆弧形可以显著改善接地网外直角处的跨步电势。
四周也要采用不均匀风格并逐步向四周外加深接地体的埋设深度，一般为1.0～1.6m。
2接地材料的选择埋在土壤中的金属随着时间的流逝将被腐蚀，选择接地材料时要考虑导体的热稳定性、在土壤中的腐蚀情况、导电性能及价格等因素。
2.1热稳定性导体材料允许最高温度及熔点温度愈高，热稳定性能愈好，铜的短时最高允许温度为300℃，熔点为1083℃；钢的短时最高允许温度为400℃，熔点为1550℃，因此钢的热稳定性更好。
2.2在土壤中的腐蚀率土壤对金属的腐蚀，属于电化学腐蚀的范畴，比电解质腐蚀更复杂，由于腐蚀的作用导体直径不断减小，接地网的热稳定性能及导电性能都会降低，超过一定的年限导体就会被腐蚀断裂。
电厂防雷检测风险点
电厂防雷检测风险点火力发电厂防雷装置定期检测的要点目前我国火力发电依然占主导地位。
据统计，国内至少有3000家火力发电厂。
防雷安全一直都是电力行业重视的一项安全生产管理工作。
其防雷装置须定期开展检测。
今天，分享火力发电厂防雷装置定期检测的要点。
一是，检测周期电力行业标准规定，发电厂、变电所、输电线路杆塔等设施的接地电阻检测周期为每 5 年一次。
《防雷装置安全检测技术规范》GB/T21431-2015等建筑标准规定，一般建筑每年检测一次，易燃易爆物品和危险化学物品的生产、储存设施和场所的防雷装置每半年检测一次。
二是，接地阻抗检测防雷接地网的功能不仅在防范雷击故障对人身和设备造成的危害，而且要防范电气错误造成各种断路故障对电力系统安全构成的威胁。
火力发电厂接地网一般都为大型接地网，对角线一般在300米-1000米，地网等效面积在5000m2 以上。
根据《接地装置特性参数测量导则》DL/T 475—2006 有关要求，通常采用电流-电压表三极法，该法又包括直线法和夹角法两种。
电流-电压表三极法采用的仪表目前市面上均为异频小电流法 (类工频法)仪表，通过向被测地网注入一个非工频信号,一般是取在工频信号附近的几个赫兹的信号做为测量的输入信号。
实验电流一般在3～20A，频率在 40～60Hz，异于工频又接近工频。
实际测试一般取45～55Hz。
三是，电气完整性检测接地装置的电气完整性指接地装置中应该接地的各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。
对于电场中使用电气完整性测试仪表测试电流应满足3～20A要求，这主要考虑到电场中干扰存在，如电流太小可能受干扰电流影响。
检测时，首先选定一个很可能与主地网连接良好的设备的接地引下线为参考点，再测试周围电气设备接地部分与参考点之间的直流电阻。
如果开始即有很多设备测试结果不良，宜考虑更换参考点。
测试的范围：升压站各相线、门型架、开关机构箱引下线；主厂房主要设备与主地网之间；其它生产装置的每个单元内部各重要设备及部分之间。
防雷技术分析检验实习报告
防雷技术分析检验实习报告一、实习背景与目的随着科技的飞速发展，人类对电力的需求不断增长，电力设施的数量和规模也日益扩大。
雷电作为一种自然现象，对电力设施的安全运行构成了严重威胁。
为了提高电力设施的抗雷击能力，降低雷击事故的发生率，本次实习旨在通过三维点云技术对输电线路进行防雷技术分析检验，为线路防雷改造提供科学依据。
二、实习内容与过程1. 数据采集与处理在实习过程中，首先对输电线路进行现场勘查，利用激光扫描仪采集线路的三维点云数据。
随后，对采集到的数据进行预处理，包括去噪、滤波、数据拼接等，以确保数据的准确性和完整性。
2. 地形地貌与线路参数分析结合采集到的三维点云数据，分析输电线路所处的地形地貌、线路杆塔型号等环境因素。
通过对地形地貌的高程、坡度等参数进行分析，评估其对雷击的影响。
同时，对线路的绝缘水平、接地装置等参数进行检测，以确定线路的抗雷性能。
3. 防雷技术分析基于地形地貌、线路参数等数据，运用三维点云雷击分析软件进行计算。
软件根据线路所处的环境因素，模拟雷击过程，提供线路的防雷分析报告。
报告主要包括雷击位置、雷电流大小、反击电压等参数，以及针对不同雷击情况的防护措施。
4. 检验与验证将分析软件得出的结果与实际线路遭受雷击情况进行了对比。
通过统计分析，发现软件预测的雷击位置、雷电流大小等参数与实际情况具有较高的一致性。
这表明，基于三维点云技术的防雷分析方法具有较高的准确性和可靠性。
三、实习成果与总结通过本次实习，成功地对输电线路进行了防雷技术分析检验，为线路防雷改造提供了有力支持。
接下来，我们将根据分析报告，针对不同雷击情况制定相应的防护措施，提高线路的抗雷击能力。
本次实习的三维点云技术在防雷领域的应用取得了显著成果，不仅降低了雷击事故的发生率，还有助于提高电力设施的安全水平。
然而，防雷技术的分析检验是一个复杂的过程，需要综合考虑多种因素。
在今后的实际工作中，我们将继续探索防雷技术的新方法、新技术，为电力设施的安全运行保驾护航。
电厂检修项目中的防雷与接地系统维护与检修
电厂检修项目中的防雷与接地系统维护与检修随着电力工业的发展和电力设备的普及应用，电厂已成为现代工业生产的重要基础设施之一。
在电厂的正常运行中，防雷与接地系统的维护与检修是确保电厂安全稳定运行的重要环节。
本文将从防雷系统、接地系统的定义、维护与检修的目的和方法等方面进行探讨。
一、防雷系统的定义防雷系统是为了防止雷击对电厂及相关设备造成破坏而建立的一套完备的防护设施。
防雷系统主要包括避雷针、避雷网、避雷带、避雷接地装置等。
电厂内的防雷系统部署应符合国家相关标准，并经过专业组织的认证。
二、接地系统的定义接地系统是为了保护电厂及相关设备免受接触电压和雷击电流的影响而建立的一种电气装置。
接地系统的主要作用是将电流安全地引入地面，防止电器设备工作过程中产生的电气故障对人员和设备造成伤害。
三、维护与检修的目的1. 确保电厂设备的运行安全：通过定期维护与检修，及时发现设备的故障和隐患，采取相应的措施进行修复，从而确保电厂设备的安全运行。
2. 提高设备的可靠性：定期维护与检修可以清洁电厂设备的电气连接部分，避免因腐蚀、接触不良等导致的设备异常，保持设备处于良好的工作状态，提高设备的可靠性。
3. 延长设备的使用寿命：通过定期维护与检修，可以及时更换老化的零部件，调整设备的参数，延长设备的使用寿命，减少设备更换的频率，降低运维成本。
四、维护与检修的方法1. 定期巡检：通过定期巡检，对防雷与接地系统进行全面检查，发现潜在的问题并及时修复。
巡检内容包括设备连接是否牢固，接地电阻是否正常，避雷装置是否完好等。
2. 清洁维护：定期清洁防雷与接地系统的设备，保持设备表面的干净整洁，避免灰尘、杂质等影响设备的正常工作。
3. 零部件更换：根据设备的使用寿命和维护记录，及时更换老化的零部件，如接地线、接地极等，确保设备的正常运行。
4. 增加维护保养培训：培训电厂运维人员对防雷与接地系统的维护保养方法和注意事项，提高他们的维护能力和意识，更好地保护电厂设备的安全运行。
某大型水电站接地网接地阻抗测量与研究
某大型水电站接地网接地阻抗测量与研究[摘要]通过远离夹角法测量接地网接地阻抗，获取接地阻抗数据。
在对数据进行分析与对比后，重新选择放线方向，再次测量，并结合现场实际条件分析，验证电站接地网接地阻抗合格，接地状况良好。
[关键词]接地网；接地阻抗；数据分析0 引言某大型水电站工程主接地网由人工接地网和自然接地体两部分组成，总面积为约128000 m2。
接地网接地扁铁深埋在地下，无法直接监视接地网的状态。
通过接地网接地阻抗复核测试，可以准确掌握某大型水电站和西霞院工程接地网状态参数，监督接地网腐蚀情况。
1接地网概况某大型水电站工程主接地网由人工接地网和自然接地体两部分组成。
其中人工接地网分别由220kV开关站接地网，溢洪道进口、尾水渠和地面副厂房接地网，地下厂房洞群接地网，前池分网，进水塔分网，消力塘分网共同形成水下和地面接地网，总面积为约128000m2。
2接地阻抗测量2.1测试方法接地阻抗的测试通常宜采用远离夹角法，电流-电压线夹角布置的方式，夹角布线可以减小互感带来的影响，角度一般不宜小于30°。
对超大型接地装置dCG应尽量远，一般选择dCG长度为主地网对角线长度D的4至5倍；dPG的长度与dCG相近。
接地阻抗可用公式修正。
试验原理接线，如图1所示。
图1 试验原理接线图如果接地网与出线杆塔（电缆）存在电气连接，部分测试电流将通过其它金属接地体流出，即其它接地体对测试电流进行分流，对散流做出了贡献，从接地网流过的测试电流减少，导致接地阻抗测量结果偏小。
接地阻抗测试完后，对电流注入点的电流进行向量测量，然后在强干扰环境下，用罗氏线圈圈住与外界架空地线相连的杆塔，测量分流向量。
地网测量示意图，如图2所示。
图2 地网测量示意图3测试过程接地阻抗试验，将整个接地网视作一个试品，大地视作0电位。
鉴于此，必须将电位极和电流极放置于足够远的位置，以减小接地网对试验的影响，使接地网可以视作大地的一个点位，电流极注入10A异频交流电流，测量地网对地电压，计算接地阻抗，尽量确保试验数据的准确性。
电厂配电装置避雷器接地故障检测分析及构建解析
电厂配电装置避雷器接地故障检测分析及构建解析摘要：雷害事故一旦发生，会造成很大的破坏性和一定的危害，所以检测分析工作以及预防措施一定要引起人们高度重视。
本文介绍了发电厂防雷方面存在的问题以及检测分析方法及改进措施，为发电厂接地网防雷技术提供参考。
关键词：雷害事故；防雷；避雷器；接地网；改进措施引言随着科技水平的发展，现在发电厂的防雷技术上基本完善、防雷措施也基本健全。
然而，由于雷电具有很大的随机性和突发性，在发电厂的运行过程中仍会发生一些雷害事故，暴露出了发电厂在防雷方面存在的问题和不足。
1雷电由线路侵入形成的雷害事故直击雷对发电厂造成的雷害事故发生的概率较小，大多雷害事故雷电都是沿输电线路或配电线路侵入的。
因此，在发电厂防雷中对雷电侵入波的防护一直都被作为防护的重点。
2地网不良形成的雷害事故任何防雷装置或设施都是通过接地装置把雷电流泄入大地而起到保护作用的。
因而接地装置的好坏对防雷保护来说起着至关重要的作用。
发电厂接地装置直接决定着防雷保护装置或设施的防雷功能。
然而在一些发电厂的接地中却存在很多问题，一些问题和缺陷直接影响着防雷安全。
随着电力系统的发展，接地短路电流不断增大，接地网的问题越来越突出，有的发电厂运行中曾多次发生因地网缺陷造成的事故或使事故扩大。
3 电厂防雷装置的现状分析3.1防直击雷3.1.1折线法我国电力系统接闪杆保护范围的设计一直采用折线法。
此方法设计直观，计算方便，节省投资。
3.1.2防直击雷装置设置火力发电厂防雷保护主要采用烟囱、凉水塔等高大建筑作为接闪器，保护低矮建筑及电气设施。
升压站、变压器等变配电设施主要通过架设在门构架的接闪杆及独立接闪杆进行防雷保护。
重油罐区、氢站、氨区防雷采用独立接闪杆进行保护，这不同于其它规范利用罐体本体防雷的做法。
主厂房、主控制室、配电装置室和35kV及以下变电所的屋顶提倡采用金属屋顶或金属结构框架，此种情况防雷只需将金属部分接地即可；如采用钢筋混凝土结构，则将其焊接成网并接地；若采用非导电的屋顶时，则采用接闪带保护，接闪带的网格为5~10m，每隔10~20m设引下线接地一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火电厂的主接地网规模相对较大法。在测试的过程中，电位线与电流线应当保持5m以上的距离，以减轻互感耦合的干扰。由于测试的过程中，电流量能够达到3A到20A，因此应当加强对安全问题的重视，安排专人看护好实验回路与电流极。
通常情况下，防雷装置一年只需检测一次即可，如果生产中涉及到危险化学物品或易燃易爆物，则应当对相应的存储设施、生产场所、存储场所等展开检查，周期为每半年一次。地网阻抗检测周期为五到六年一次，电气完整性检测的周期为每年一次。具体来说，一年检测一次的设备与场所为主厂区设备、建筑防雷装置，半年检测一次的有油库、氨区以及氢站。
（五）电气完整性检测
电气完整性会对防雷效果造成较大的影响，因此做好检测工作是十分必要且重要的。电气完整性指的是电气导通性，也可称直流电阻值，即电气设备与接地装置的电气连接性。检测的过程中，应选择一个接地良好的设备对应的接地引下线，将其作为参考值，然后对其它设备的接地情况进行测量，将测量值与参考值进行比较。从实践情况来看，电流越小，则电阻值越大，因此在检测的过程中，为了提升结果的准确性，应当将测试电流设置的越小越好。但是火电厂系统具有一定的特殊性，电流较为杂散，如果测试电流过小，则会受到杂散电流的不良影响，针对这种情况，应当将最小电流控制在0.2A以上。
火力发电厂大型接地网与防雷检测实践
摘要：随着社会经济的发展，各行各业对电力的需求量越来越大，火力发电厂的作用显得尤为重要。为了保证电力资源供给的可靠性与安全性，应当对防雷工作予以高度关注，定期开展防雷检测工作，以免系统受到雷电的不良影响。文中将对火力发电厂防雷装置的类型进行分析，并探究火力发电厂大型接地网与防雷检测的方法进行探究。
一、火力发电厂防雷装置的类型
（一）对直击雷的防护
第一，要利用折线法准确计算接闪杆的保护范围，这种方法的优势在于降低成本、计算简便、设计直观。通过电力试验可以发现折线法的失效率仅为0.5%，因而其准确性与安全性是相对较高的。第二，要注意直击雷防护设施的设置。可以将凉水塔、烟囱等相对高达的建筑或设施当做保护电气设施以及低矮建筑的闪接器；将独立接闪杆或位于门构架位置的接闪杆作为配电设施的防雷保护装置；将独立接闪杆作为氨区防雷、氢站防雷、重油罐区防雷的设施。同时在不超过35kV的变电所、配电装置室、主控制室以及主厂房等建筑的屋顶要尽量选择使用金属框架结构或金属屋顶，并对金属部分做防雷接地处理；如果屋顶为混凝土结构，则需要焊接网并做接地处理；如果屋顶为非导电结构，则应使用闪接带进行防雷保护，其网格规格为5米到10米，引下线接地间隔则可以设置为10m到20m。
（三）防雷过电压保护
导致过电压问题发生的因素主要有两种，第一是错误操作或内部故障，第二是闪电电涌入侵。在开展过电压保护时，可以应用保护间隙、排气式SPD或阀式SPD。具体选择时可以参照《交流电气装置的过电压保护和绝缘配合》中的相关标准。
二、火力发电厂大型接地网与防雷检测的方法
（一）确定危险区域
工作人员应当深入电厂进行调查，了解电厂的相关建设资料，最终找到重点区域以及危险区域。从发电厂的实际工作情况来看，发电厂的的危险区域可以分为五级，第一级为储氢罐以及供氢站；第二级为氨区以及贮氧罐；第三级为解冻室、碎煤机室、干煤棚、配煤楼、转运站、运煤隧道、材料库、变压器检修间、油处理室、变压器室、露天油库等；第四级为吸风机室、空气压缩机室、烟囱、启动锅炉房、除尘构筑物、主厂房等；第五级为办公楼、冷却塔、电气控制楼、化学水处理室、稳定剂室、消防水泵房、继电器室等。
（二）确定检测依据
为了保证检测的科学性与合理性，工作人员必须严格遵守相关的标准与规定，保证各项工作都有制度、规范可依。具体来说，工作人员需要参考《防雷装置安全检测技术规范》（GB/T21431-2008）、《建筑物防雷设计规范》、《交流电气装置接地》、《电气装置安装工程电气设备交接试验标准》等。
（三）检测周期
（六）常规设施与建筑的防雷检测
常规设施与建筑的检测项目包括四个部分，第一要对接闪杆的接地电阻以及保护范围进行独立计算；第二，要对除主厂房外的常规建筑，如附属用房、输煤系统、办公楼、凉水塔、宿舍楼等建筑的引下线间距、网格尺寸、接地电阻等情况进行检测；第三，要对计算机机房、通信机房、仪表控制室、电子间、监控机房、配电柜、UPS等电子信息系统的电位予以检测，确定静电接地、屏蔽措施、电源浪涌保护器的设置均符合要求；第四是重点区域的检测，如罐体、泵站、灯杆、管道地区的仪表、接地电阻等。
（二）接地装置的设计
第一是主接地网的设计，它主要有水平接地极以及垂直接地极两部分组成，水平网状接地装置的规模较大，且具有较强的均压与泄流作用。通常情况下，接地极的深度在0.6米以内，多采取水平接地的方式，辅以垂直接地，接地网内部敷设均压带，其间距尽量保持在5m以内，外缘角设为圆弧形，半径要超过二分之一均压带间距，外缘保持闭合。主接地网设置可以将建筑自身的基础钢筋利用起来，保证接地的合理有效。垂直接地极之间的距离应当大于两倍的长度，而垂直接地体应当距离外墙1.5m以上。发电厂中的所有系统、装置、管道、管线等都应当与主接地网连接到一起。
第二是集中接地装置的设计，这一装置可以起到散流的作用，降低直击雷的影响，使对地电位明显降低。集中接地设置在位于主接地网中的引下线接地位置，采用垂直接地极。主场房顶以及构架等位置设置的接闪杆上都需要安装这一装置，要注意这一装置需要与烟囱接地设施分离，并保证其接地点与接闪杆入地点分离。
第三是独立接地装置的设计。它针对独立接闪杆设置，如果地区为非高土壤电阻率区，那么应当保证其接地电阻在10Ω以下，如果存在一定的问题，那么则可以将独立接地装置直接连接到主接地网上。
关键词：火力发电厂；大型接地网；防雷检测
火力发电厂运行的效率与稳定性，将直接影响到社会经济的建设与发展，无论是生产还是生活都离不开电力资源的支持。雷电对火力发电厂的影响是极大的，因此必须在电厂内设置大型接地网，以保证电力系统的稳定运行与安全运行。接地网的类型多样，包括工作接地、屏蔽接地、保护接地以及防雷接地，多种接地网的综合运用可以极大的降低雷电危害，提高电力供给的可靠性。对大型接地网以及防雷检测的相关问题展开探究有着重要的现实意义。
