jjgl78-2007《紫外、可见、近红外分光光度计》检定规程解读

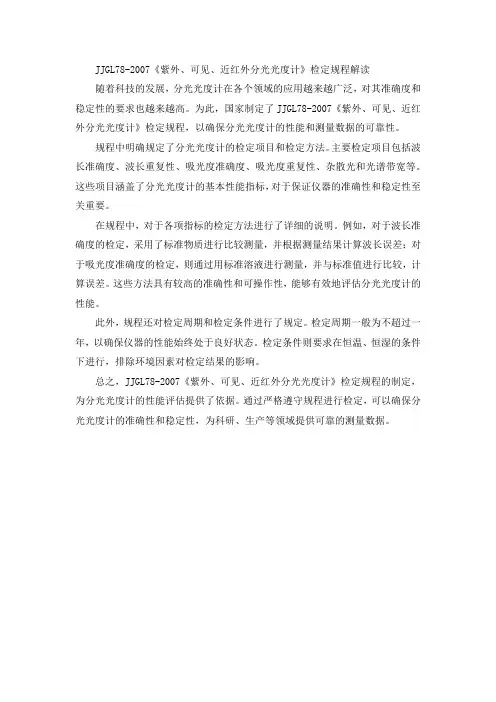

JJGL78-2007《紫外、可见、近红外分光光度计》检定规程解读
随着科技的发展，分光光度计在各个领域的应用越来越广泛，对其准确度和稳定性的要求也越来越高。
为此，国家制定了JJGL78-2007《紫外、可见、近红外分光光度计》检定规程，以确保分光光度计的性能和测量数据的可靠性。
规程中明确规定了分光光度计的检定项目和检定方法。
主要检定项目包括波长准确度、波长重复性、吸光度准确度、吸光度重复性、杂散光和光谱带宽等。
这些项目涵盖了分光光度计的基本性能指标，对于保证仪器的准确性和稳定性至关重要。
在规程中，对于各项指标的检定方法进行了详细的说明。
例如，对于波长准确度的检定，采用了标准物质进行比较测量，并根据测量结果计算波长误差；对于吸光度准确度的检定，则通过用标准溶液进行测量，并与标准值进行比较，计算误差。
这些方法具有较高的准确性和可操作性，能够有效地评估分光光度计的性能。
此外，规程还对检定周期和检定条件进行了规定。
检定周期一般为不超过一年，以确保仪器的性能始终处于良好状态。
检定条件则要求在恒温、恒湿的条件下进行，排除环境因素对检定结果的影响。
总之，JJGL78-2007《紫外、可见、近红外分光光度计》检定规程的制定，为分光光度计的性能评估提供了依据。
通过严格遵守规程进行检定，可以确保分光光度计的准确性和稳定性，为科研、生产等领域提供可靠的测量数据。
紫外,可见,近红外分光光度计检定规程（JJG178
一.光的基本常识无线电披是电磁波光、X射线、Y射线也都是电磁波它们的区别仅在于频率或被民有很大差别。
光波的频率比无线电波的频率要高很多光波的波长比无线电波的波长短很多而X射线和y tr线的频率则更高波长则更短.为了对各种电磁波有个全面的了解人们按照被民或频率的顺序把这些电磁波排列起来这就是电磁波谱。
下面是电磁波i曾: 交流电: 波民可达数千公里如果需要还可以制造出波长更长的。
总之理论上无上限〉由于辐射强度随频率的减小而急剧下降因此波民为几百千米005米〉的低频电磁波强度很弱通常不为人们注意. 无钱电披z 长波波长在几公里至儿十公里-100KHz 中波〈被约在3公里至约50米100KHz-6阳z 短波〈被长约在50米至约10米: 6附Iz-30MHz 徽波波长范围约10米至l毫米??30MHz-30GHz 无线电广播和通信使用中波和短波.电视、雷达、孚机使用微波。
红外线: 30GHz40THz 波长约O. 75微米至1毫米。
l毫米1000微米?? 6微米以上卫称远红外 1. 5微米以下卫称近红外. 近年来一方面由于超短波无线电技术的发展无线电波的范围不断朝波长更短的方向发展另一方面由于红外技术的发展红外线的范围不断朝被长更长的方向扩展目日前超短波和红外线的分界已不存在其范围有一定的王叠可见光: 40THz-80THz 波长约800至400纳米通常是780至380纠米人眼可见的光。
l微米1000 纳米。
可见光又细致划分为- 红750-630纳米:橙630-600纳米黄600-570纳米:绿570-490纳米青490-460 纳米蓝460-430纳米:紫430-380纳米紫外线: 80THz--3200THz 可见紫色光以外的一段电磁辐射波长约在10至400纳米施固.又可细致划分为: 真空紫外10--200纳米:短波紫外线200-290纳米中波紫外29←-320纳米伏波紫外320-400纳米. 这些被产生的原因和光波类似常常在放电时发出.由于它的能量和一般化学反应所牵涉的能量大小相当因此紫外光的化学效应最强X射线: 披长约在0.01埃至10纳米. l纳米10埃?? 伦琴射线ex射线〉是电原子的内层电子由一个能态跳至另一个能态时或电子在原子核电场内减速时所发出的随着X射线技术的发展它的被民范围也不断朝着两个方向扩展。
紫外可见近红外分光光度计技术参数
紫外可见近红外分光光度计技术参数
数量：1台
技术指标：
1、★双光束、双单色器光学系统，采用四扇区信号校正技术
2、★检测器：紫外可见为高灵敏度的R955光电倍增管；近红外为半导体制冷PbS
3、★配备IOOmm积分球，涂层为光学聚四氟乙烯材料
4、反射光学元件有SiO2保护层
5、★全息刻线光栅刻线密度(紫外何见为1440条∕mm,近红外360条∕mm)
6、★双样品仓设计，固体液体样品测试无需手动切换
7、波长范围：190〜250Onm
8、可提供UVWin1.ab、高级光谱软件工具包ASSP等附件
9、带宽(分辨率)：0.17nm-5.0Onm以0.0Inm的间隔连续可调
10、杂散光：0.0001%T,在220,340,和37Onm按ASTME_387法测量
11、紫外/可见分辨率：≤0.17nm;近红外分辨率：＜0.2nm
12、波长精度:±0.1nm
13、波长重复性：＜0.06nm
14、光度计精度：±0.0006A(Doub1.eApertureMethod,0.3A)；±0.0003A在1A,用NIST930漉光片测量
15、光度计重复性：≤0.0004A
16、基线漂移：＜0.0002A/小时(500nm,0A)；基线平直：±0.0008A(200nm-85Onm)噪声：
＜0.00005A(0A,50Onm均方根)
备注：带★参数及要求为关键指标，偏离将被视为未实质响应。
紫外 可见 近红外分光光度计
实测基线平度
设备附带五种样品架
• • • • • 1、薄膜样品架 2、粉末样品池 3、液体样品架及石英比色皿 4、固定5°反射透射样品架 5、20~60°变角度反射透射样品架 可测不同角度反射率不一样的材料
可实现固体、薄膜、粉末、液体材料反射、 透射、吸收的无损测量。
控制窗口（五种测量模式）
谢
谢
U-4100 操作规程
•
• • • • • •
根据待测样品选择合适样品架，放入样品待测光路，打开U-4100电源，打开 电脑，双击软件UV Solutions 4.1，待软件连接仪器完成后，进入一下步骤；
点击measure 按钮，按照 INSRUCTION MANUAL 4-4上面的表格进行参数 设置，建议不要自行修改参数。 测量前要先进行Baseline测量，主要光度计关闭电源每次开机后都必须进行 测量，默认保存为User 1； 将样品放入样品夹，点击measure进行透射/反射测量；进行5度反射透射测 量时，要对反光镜做相应位置调整，然后再测量； 测量完毕，点击REPORT，将弹出的Excel表格另存即可导出数据； 利用软件先将光源软关闭，再关闭光度计电源开关，最后关闭电脑和仪器电 源； 将样品架放回原位，做好设备使用记录。
紫外-近红外分光光度计
使用地点：逸夫楼618
功能：用于光学反射、透射、吸收测量
光路示意图
主要性能指标
★光 源：
★单色器：棱镜-光栅双单色器，带宽0.1nm ★探测器：
★光度系统：参考、样品双光束直接比率，6cm积分球 ★波长精度：UV-VIS ±0.2nm NIR ±1.0nm ★基线：允许同时存在两个基线，方便测量
设备用途 — 物含妙理总堪寻
设备用途就是勘： 测量宏观的表象数据 科研就是由堪到寻： 寻理出微观的过程机理
紫外-可见-近红外分光光度计
紫外-可见-近红外分光光度计
一、需要能够连接紫外可见分光光度计的电源线，使用的电源需要是具有接地功能的电源。
二、以上步骤完成后，需要按下设备电源开关，然后让仪器预热至少20分钟。
自检结束后，即可开始测试。
三、用紫外-可见分光光度计测试，从测量结果中选择透光率、吸光度和浓度。
四、需要进行波长分析。
选择按钮6，根据提示依次进行。
五、将相对样品溶液和待测溶液分别倒入比色皿中，然后打开样品盖，将装有溶液的比色皿插入另一个比色皿中。
六、您需要能够将参考溶液拉入光路并按住OABS、100%T键。
然后显示屏将显示“BLANKING”，直到最终显示100%T或0.000A。
七、测试结束，仪器显示100%T或0.000A，即可直接读取透光率和吸光度等参数。
八、紫外可见分光光度计使用完毕后关闭电源，取出比色皿清洗干净，用软布和软纸擦拭样品。
UV-3600plus紫外可见近红外分光光度计简介
紫外可见近红外分光光度计
规格/型号：UV-3600plus 放置地点：分析测试中心XX室负责人1：XXX 电话：XXX
负责人2：XXX 电话：XXX
仪器简介：
1.性能指标：
光学系统：双光束
测定波长范围：185~3300nm
波长准确性：紫外、可见区：±0.2；近红外区：±0.8
波长重复精度：紫外、可见区：±0.08nm以内；近红外区：±0.32nm以内
谱带宽度：紫外、可见区：0.1/0.2/0.5/1/2/3/5/8nm 8档转换；近红外区：0.2/0.5/1/2/3/5/8/12/20/32nm 10档转换
分辨率：0.1nm
测光方式：双光束测光方式
测光类型：吸光度（Abs），透射率（％），反射率，能量（E）
光度准确性：±0.003Abs(1Abs)；±0.002Abs(0.5Abs)
光度重复精度：±0.0008Abs.(0～0.5Abs)，±0.0016Abs(0.5～
1.0Abs)
基线校正：计算机自动校正（电源启动时，自动存储备份的基线，可以再校正）
光源：50W卤素灯和氘灯
检测器：紫外、可见区：光电倍增管R-928、近红外区：InGaAs 光电二极管和冷却型PbS光电导原件
积分球：波长范围：200-2500nm；内径150mm、硫酸钡涂层；
2.主要应用：
紫外可见近红外分光光度计可用于测定大多数液体、薄膜、粉末材料样品的吸收、反射、透射等，应用主要包括电学、电子学及光学、食品、玻璃、化学药品、药物、化妆品及生命科学、纺织品等领域。
分光光度计的种类
分光光度计的种类
分光光度计是用来测量光的强度的仪器，这种仪器可以测量波长
在可见光段的幅值，精度可以达到千分之一以上。
它通常分为三种类型：近红外分光光度计、可见光/紫外分光光度计和全光谱分光光度计。
1. 近红外分光光度计：使用基于近红外技术的专业仪器，可以检
测室内温度、湿度、光照度、环境压力、天气状况和污染物含量等参数，也可以测量星系中光频率的变化。
2. 可见光/紫外分光光度计：主要用于测量波长范围在
400nm~750nm之间的可见光和紫外光，精度可达到百分之一以上，常见
的紫外分光光度计可以用来测量测试光照度、紫外线强度、激发源的
能量分布和其他用于传感的实验检测等。
3. 全光谱分光光度计：这是一种将光的波长分解成不同区段的分
光光度计，可以用来测量宽幅度的光谱，测试当前样本中所有可见光
和紫外光含量，也可以用来测量源光光谱，从而推断样本的性质和含量。
岛津紫外可见近红外分光光度计
分光系统 单光束 测试波长 190～ 1100nm 范围 谱带宽度 5nm. 0.0 5%以下（ 220.0 nm NaI， 340.0 nm NaNO2或 UV39） 硅光电二极管 标准： 专用机， LCD显示
杂散光
检测器
数据处理
双光束 190~900nm （ 特 殊 检 190~900nm 190～ 1100nm 测器时达 1100nm） 0.1/ 0.2/ 0.5/ 1/ 2/ 5nm 0.1/ 0.2/ 0.5/ 1/ 2/ 5nm 1nm. 6段转换 6段转换 0.0003% 以下 0.015% 以下 (220nm,Nal 10g/L 溶 (220nm,Nal 10g/L 溶 0.0 4% 以 下 （ 220.0 液 ) 0.0003% 以下 液 ) 0.015% 以下 nm， 340.0 nm） (340nm, UV-39 滤光 (340nm, UV-39 滤光 片) 片) 光电倍增管 光电倍增管 硅光电二极管 标准： PC机控制，含 专用机， LCD显示 ； PC机控制，含 Uvprobe （需另购 PC Uvprobe （需另购 PC 可扩展为 PC机控制 机和打印机 ) （需另购 Uvprobe 和 机和打印机 ) PC机、打印机 )
Biospec-1600 BioSpec-mini 最新产品：UV-3600
UV-1240(单光束）
UV-1700
UV1700光学系统
满足欧美日的药典要求
•1nm通带 •波长准确度、分辨率、光度值准确度等满足国 际标准 •支持IQ和OQ Install qualification 和 operation qualification •硬件的有效性试验（9项）标准装备
1984 UV-160 1987 UV-3101 1989 UV-2101PC
岛津3700紫外可见近红外分光光度计说明书
岛津3700紫外可见近红外分光光度计说明书岛津3700紫外可见近红外分光光度计是一种高精度的光学仪器，广泛应用于化学、生物、环境、药物等领域的分析实验中。
下面是岛津3700紫外可见近红外分光光度计的详细说明书。
一、产品概述岛津3700紫外可见近红外分光光度计采用先进的光学技术和数字化设计，具有高精度、高灵敏度和稳定性强的特点。
该仪器能够在紫外、可见和近红外光谱范围内进行分光光度学分析，可测量物质的吸光度、透过度等参数，广泛应用于定量分析、溶液浓度测定和质量控制等领域。
二、主要特点1.广泛的波长范围：岛津3700紫外可见近红外分光光度计可以测量200-1100nm范围内的光谱，适用于不同实验需求。
2.高分辨率：仪器的分辨率为1nm，能够准确地分辨光谱的细微差别。
3.自动化功能：仪器配备了自动化的控制系统，能够进行自动遮光器调节、数据存储和结果分析等功能。
4.快速扫描速度：仪器具有快速的扫描速度，能够实现快速的光谱扫描和数据采集。
5.多种测量模式：仪器支持吸光度、透过度、浓度、动力学等测量模式，可根据实验需求进行选择。
三、主要部件和结构1.光源系统：岛津3700紫外可见近红外分光光度计使用了高亮度的氘灯和钨灯作为光源，在不同波长范围内提供稳定且均匀的辐射光。
2.分光系统：仪器采用光栅分光光度计设计，通过光栅的衍射原理将不同波长的光线进行分光，保证测量的准确性和可靠性。
3.探测器系统：岛津3700紫外可见近红外分光光度计使用了高灵敏度的光电二极管作为探测器，能够快速准确地转换光信号为电信号。
4.光学导路系统：仪器通过精密的光学导路系统将光线引导到样品室中，实现光谱的采集和测量。
5.信号处理系统：岛津3700紫外可见近红外分光光度计配备了高性能的信号处理系统，能够实现数据的采集、处理和存储。
四、操作流程1.打开仪器电源，待仪器初始化完成后，进入仪器操作界面。
2.根据实验需求选择相应的测量模式，设置光谱扫描范围和扫描速度。
检定规程及标准_JJG689-1990紫外、可见、近红外分光光度计检定规程
MV_RR_CNG_0163 紫外、可见、近红外分光光度计检定规程1.紫外、可见、近红外分光光度计检定规程说明编号JJG689-1990名称（中文）紫外、可见、近红外分光光度计检定规程(英文）Verification Regulation of UV-VIS-NIR Spectrophotometer归口单位国家标准物质研究中心起草单位国家标准物质研究中心主要起草人杨如君(国家标准物质研究中心)批准日期１９９０年６月８日实施日期１９９０年１０月１日替代规程号适用范围本规程适用于新制造、使用中和修理后的固定式、可移动式、便携式可燃气体检测报警器(以下简称仪器) 的检定。
主要技术要求1 外观２ 波长准确度与波长重复性３ 分辨率或最小光谱带宽４ 杂散辐射率５ 透射比准确度与透射比重复性６ 基线平直度７ 漂移８ 噪声９ 绝缘电阻是否分级 否 检定周期（年） 1附录数目 6出版单位中国计量出版社检定用标准物质相关技术文件备注2. 紫外、可见、近红外分光光度计检定规程摘要 一概述紫外、可见、近红外分光光度计 （以下简称仪器），是依据物质在紫外、可见、近红外区吸收光谱的特性及朗伯－比尔定律的原理对物质进行定性鉴别和定量分析的仪器。
朗伯－比尔 （Ｌａｍｂｅｒｔ－Ｂｅｅｒ） 定律的数学表达式为A＝1gφ0/φtr＝－lgτ＝εbC （１） 式中：A——物质的吸光度；φ0——入射辐射(光)通量(W)；φtr——透射辐射(光)通量(W)；τ——物质的透射比；ε——物质的摩尔吸收系数(L/cm·mol)；b——光路长度(cm 或mm)；C——物质的摩尔浓度(mol/L)；本类仪器主要山光源、单色器、样品室、检测器和显示系统等５部分组成。
二检定项目和技术要求１ 外观１．１ 仪器应具有铭牌，并注明仪器名称、型号、编号、制造厂名及电源电压。
１．２ 仪器应具有使用说明书。
新制造的仪器应具有出厂检验合格证；已检定过的仪器应附有上一次的检定证书。
紫外、可见、近红外分光光度计检定装置操作程序
紫外、可见、近红外分光光度计检定装置操作程序
1、使用前按要求检查仪器外观和安全性能。
2、根据选择的检定波长设定仪器的波长扫描范围、常用光谱带宽、慢速扫描、小于仪器波长重复性指标的采样间隔。
使用溶液或滤光片标准物质时，采用透射比或吸光度测量方式，根据设定的扫描参数用空气作空白进行仪器的基线校正，用挡光板进行暗电流校正，然后将标准物质垂直置于样品光路中，设置合适的记录范围，连续扫描3次，分别测量透射比谷值或吸光度峰值波长λ，按公式计算波长示值误差和重复性。
3、根据仪器的工作波段范围选取B段500nm，500nm为漂移的测量波长。
（非扫描仪器记录2min内的最大值与最小值），即为仪器透射比0％噪声。
波长切换时，允许见光稳定5min。
4、用透射比标称值为10％，20％，30％的紫外可见光区透射比标准物质，分别在235，257，313，350nm处，以空气为参比，测量透射比三次。
用透射比标称
值为10％，20％，30％的紫外可见光区，分别在440，546，635nm处，以空气为参比，测量透射比三次。
用公式计算透射比示值误差和重复性。
5、B段棱镜式仪器，用截止滤光片，在波长420nm处，以空气为参比，测量其透射比值。
6、仪器所附的同一光径吸收池中，装蒸馏水于220 nm（石英吸收池）、440nm （玻璃吸收池）处，将一个吸收池的透射比调至100％，测量其他各池的透射比值，其差值即为吸收池的配套性。
紫外可见近红外分光光度计的主要技术参数性能
紫外可见近红外分光光度计的主要技术参数性能1. 工作条件1.1 电源：90V AC-250V AC，50/60 Hz,400V A1.2 环境温度：10℃～+35℃。
1.3 相对湿度：10～70%,无冷凝。
2. 用途主要用于光学材料、膜材料等各类固体、粉末、液体样品的透射、反射和漫反射测定。
可满足教学及科研需求。
3. 技术规格要求3.1 波长范围：175～3300nm。
3.2 杂散光：0.00005%T，在220，340，370nm按ASTM E-387法测量3.3仪器线性范围：±8A。
*3.4波长精度：UV/Vis ±0.025nm，NIR ±0.2nm*3.5波长重复性：UV/Vis<0.002nm ，NIR< 0.008nm3.6 分辨率：<0.05nm3.7 光度精度：±0.0003A@1A，双光阑法3.8 光度重复性：<0.00008A3.9 基线漂移：<0.0001A/h3.10 基线平直：<0.0008A，无平滑3.11 噪声水平：<0.000015A（0A，1500nm，均方根）3.12 光源：预校准的氘灯、碘钨灯，用户可自行更换，而无需工程师上门安装调试，两个光源可自动转换，切换波长300-370nm可调。
*3.13 衰减片：样品光路和参比光路具备两组包含0%、1%、100%自动衰减片，用于平衡照射到检测器上的两束光的强度，且衰减片放置于仪器内部，不占用样品仓位置，通过软件可方便控制不同规格衰减片的使用。
3.14 样品仓：样品仓可以移去，在使用积分球检测器时，样品仓可放置原位、固体控温等特殊附件。
3.15 检测器：采用高灵敏度、无格栅设计的R6872型光电倍增管、Peltier冷却PbS两个独立检测器。
*3.16 分光系统：双光束，双单色器型。
全息光栅，刻线数：紫外/可见区1440条/毫米，近红外区360条/毫米。
紫外可见近红外分光光度计原理
紫外可见近红外分光光度计原理
紫外可见近红外分光光度计是一种广泛应用于化学、生物、医学、环境等领域的测量工具。
它的原理基于分光光度法，即将样品溶液的光谱曲线与纯溶剂的光谱曲线进行比较，从而得出样品的含量。
紫外可见近红外分光光度计可以测量波长范围从190nm到
1100nm的光谱，可以检测出各种物质的存在和浓度。
其中，紫外光谱是在190-400nm波长范围内进行测量的，可用于测定有机化合物、生物分子和无机化合物等；可见光谱是在400-700nm波长范围内进行测量的，可用于测定染料、金属离子和药物等；近红外光谱是在
700-1100nm波长范围内进行测量的，可用于测定食品成分、药品配方和化妆品等。
在测量中，样品的光谱曲线会被分光光度计分解为不同的波长组分，然后进行检测和记录。
通过比较样品的光谱曲线与纯溶剂的光谱曲线，可以计算出样品的吸光度，并据此推导出样品的浓度。
同时，紫外可见近红外分光光度计也可以进行定量分析和定性分析，以满足不同领域对于光谱测量的需求。
总之，紫外可见近红外分光光度计的原理基于分光光度法，通过测量样品的光谱曲线和纯溶剂的光谱曲线，得出样品的含量。
它的应用范围广泛，可以用于化学、生物、医学、环境等领域的光谱测量和分析。
- 1 -。
紫外可见光近红外分光光度计作用
紫外可见光近红外分光光度计作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!紫外可见光近红外分光光度计作用分光光度计是化学分析实验室中常用的重要仪器之一，主要用于测量样品在不同波长下的吸收或透射情况。
紫外可见近红外分光光度计操作规程
紫外可见近红外分光光度计操作规程一、仪器开关机1、打开仪器电源（仪器正右上方），仪器预热15min左右2、仪器预热好后，打开电脑，运行软件二、液体样品测试1、设置参数（1）设置波长扫描范围；（2）液体样品测试时纵坐标单位，一般选择为吸光度A。
2、扫描背景（1）在液体仓两个池架分别放置比色皿+ 样品溶解所用溶剂，一为样品光路（外侧，下图圆圈处），一个为参比光路（内侧）。
（1）测试前确认液体仓、透射口无样品，若使用积分球检测器需要反射口有白板。
（2）扫背景：点击自动归零，跳出对话框后点击确认。
3、扫样品（1）扫描背景后，将外侧样品光路比色皿（上图红色圆圈）取出，放置样品溶液注：测试前建议用待测溶液润洗比色皿一至两次，同时从低浓度到高浓度测试。
（2）点击开始，跳出对话框后点击确认。
4、添加下一个样品：在“样品”界面，按顺序输入序号回车。
修改样品名称：双击样品ID栏的样品名称即可进行修改。
5、数据保存右击图谱曲线，选择保存为ASC（可以用excel打开），然后将数据保存至D/年份/月份/单号+名字（如2016-01-11-111 舒怡）。
6、原始数据保存选择文件→保存结果→作为新任务→在“名称”一栏中输入测试单号（2016-01-11-111）三、固体样品测试1、透过率或吸光度测试（1）设置参数：设置波长扫描范围；设置纵坐标单位为吸光度A或透过率%T。
（2）测试前确认液体仓、透射口无样品，若使用积分球检测器需要反射口有白板。
（3）点击“自动归零”进行扫背景（4）扫描背景后，将样品放置在投射口（5）点击开始，跳出对话框后点击确认。
（6）添加下一个样品：在“样品”界面，按顺序输入序号回车。
修改样品名称：双击样品ID栏的样品名称即可进行修改。
（7）数据保存：右击图谱曲线，选择保存为ASC（可以用excel打开），然后将数据保存至D/年份/月份/单号+名字（如2016-01-11-111 舒怡）。
（8）原始数据保存：选择文件→保存结果→作为新任务→在“名称”一栏中输入测试单号（2016-01-11-111）2、反射率测试（1）设置参数：设置波长扫描范围；设置纵坐标单位为反射率%R。
紫外可见近红外分光光度计原理
紫外可见近红外分光光度计原理引言：紫外可见近红外分光光度计是一种常用的光谱仪器，用于测量样品在紫外、可见和近红外光谱范围内的吸收、透射或反射特性。
本文将介绍紫外可见近红外分光光度计的原理及其在实际应用中的意义。
一、紫外可见近红外光谱范围：紫外光谱范围通常定义为200-400纳米，可见光谱范围为400-800纳米，而近红外光谱范围为800-2500纳米。
这三个光谱范围对应的波长范围不同，因此需要使用不同的光学元件和探测器来进行光谱测量。
二、紫外可见近红外分光光度计的原理：紫外可见近红外分光光度计的原理基于分光技术和光电检测技术。
其基本原理可以概括为以下几个步骤：1. 光源产生光束：紫外可见近红外分光光度计使用特定的光源，如氘灯、钨灯或者激光器，产生所需波长范围的光束。
2. 光束通过样品：样品可以是溶液、气体或固体样品。
光束穿过样品时，样品会吸收特定波长的光，其吸收程度与样品的浓度或含量有关。
同时，样品也可以发生散射或反射现象。
3. 光束进入光栅或棱镜：光栅或棱镜用于将光束分散成不同波长的光束。
光栅的原理是利用其规则的凹槽结构，使不同波长的光束以不同的角度折射；而棱镜则是通过光的色散特性将不同波长的光束分离。
4. 探测器测量光强：分散后的光束通过进入探测器，如光电二极管或光电倍增管等，探测器将光信号转化为电信号。
电信号的幅度与光束的强度有关。
5. 数据处理和显示：通过数据处理和显示系统对探测器输出的电信号进行处理，得到样品吸收、透射或反射的光谱曲线。
该光谱曲线可以用于分析样品的化学成分、浓度、物理性质等信息。
三、紫外可见近红外分光光度计的应用：紫外可见近红外分光光度计在许多领域都有广泛的应用。
1. 化学分析：紫外可见光谱可以用于测定物质的吸收光谱，从而确定其化学组成和浓度。
例如，可以通过测量样品在特定波长下的吸收光谱，来确定样品中某种物质的浓度。
2. 生物医学研究：紫外可见光谱可以用于分析生物体内的化学物质和生物分子。
JJG 689-1990 紫外、可见、近红外分光光度计
Ｊ Ｇ ８ － １ ９ Ｊ ６ ９ ９ ０
紫外 、可见 、近红外分光光度计
Ｕ 一ＶＩ Ｖ Ｓ一Ｎ Ｒ ｅｔｏ ｈ ｔｍｅｅ Ｉ Ｓ ｃｒ ｐ ｏｏ ｔｒ ｐ
１９ 一０ ９ ０ ６一０ ８发 布
１９ 一 １ 一０ ９ ０ ０ １实 施
国 家 技 术 监 督 局 发布
５ ００ Ｃ ７ ００
士 ２． ０ 士 ４． ８
士０． ５ 士０． ５
１． ０ ２． ５
１ ００ ０ ２ ００ ５
士 ８． ０ 士 １０． ０
士 ２． ０ 士 ２． ０
４． ０
１０ ． １． ０
５． ０
３ 分 辨率或最小光 谱带宽 ３ １ 分 辨率应符合表 ２的规定 。 ．
表 ２
仪 器 级 别
： ％） ／（
、
． 月
Ｓ ｅｔｏ ｈ ｔｍｅｅ ｐｃｒｐ ｏｏ ｔｒ
本检定规程经国家技术监督局于 １９ ９０年 ０ ０ ６月 ８日批准，并 自１９ ９０
年 １ 月 ０ 起 施行 。 ０ １日
归 口单 位 ： 国家标 准物质 研究 中心 起草 单 位 ： 国家标 准物质研 究 中心
本 规程 技术 条文 由起 草单 位负 责解 释
１． 天平： １１ 称量２０ 分度值 ０１ ｏ ０ｇ ， ．ｍ ｇ
１ ． 兆欧表 ：５ ０ １２ ０ Ｖａ １ ． 挡光板 ：１ ｍ ｘ１ ｍ ｘ ｍｍ 的不透 光矩形块 。 １３ ２ ｍ ｍ ５ ２ ４ １ ． 衰减片 （／０ ； ／０ ） １４ ． １０ １ １０ ０ １ ０ １ 标 准物质 ‘及化学 试剂 ２ １ ． 低 压汞灯 ；氧化钦玻璃 （ ２１ 厚度 ２－ ． ｍ ；苯 （ －２ ５ ｍ） 二级 ） ， ４ ；１ ２ 一三氯苯 （ ， 三 级） 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品
精品
精品
精品
分光光度计的结构
精品
精品
精品
精品
（3）多波长双光束分光光度计
精品
精品
分光光度计的测量原理 1. 透射光谱的测量
精品
2. 反射光谱的测量
精品
3. 溶液吸光度的测量
精品
精品
分光光度计的发展趋势
精品
精品
紫外-可见-近红外分光光度计
精品
紫外-可见-近红外分光光度计
精品
紫外-可见-近红外分光光度计
精品
精品
1.一个典型的ZnO:Al薄膜的Tauc图
精品
同的吸收光谱。通过对吸收光谱的分析可的研究物质的光学
特性、内部结构和化学组成等。
分光光度计按测量的波长范围可分为：紫外分光光度计，
紫外-可见分光光度计，紫外-可见-近红外分光光度计（UV-
VIS-NIR Spectrometer）。
分光光度法具有分析精度高、测量范围广、分析速度快、
样品用量少等优点，分光光度计已Fra bibliotek为探索自然、发展科学
紫外-可见-近红外分光光度计
高斐 材料科学与工程学院
陕西师范大学
精品
紫外-可见-近红外分光光度计
分光光度计是分光仪器和光度计的一种组合，又称光谱
仪(spectrometer)。分光光度计是利用物质对光的选择吸收现
象，进行物质的定性和定量分析的光电式分析仪器。根据电
磁辐射原理，不同的物质具有不同的选择吸收，也即具有不
技术和生产的强有力的工具，是现代化分析实验室必备的常
规仪器之一。
精品
一、固体薄膜材料的光学特性
当一束平行光通过均匀的材料介质时，光的一部分被吸收，
一部分被反射,还有一部分透射光。
设入射光强度为I0，吸收光强度为Ia，透射光强度为It，
反射光强度为Ir，则： I0=Ia + It + Ir
（1）
精品
