常用钢号热处理淬火回火温度对照表

常用钢材热处理参数表

火等温℃
炉冷
710
炉冷
正温度℃ 火冷却
900-950 900-950
900-950 870-880
空冷
930-950
温度℃ 980
880
840 820
淬
硬度
火
61-64 58-60 ＞62
65
HRC
840
860 800
800 840
53-58 62-66 62 62-64 62-65
150℃ 63
810-870 800-870 780-800 炉冷
850-870
正温度℃ 820-860 820-860 830-860 850-880
火冷却
空冷
温度℃ 淬
硬度火
HRC
810 57-64
810 57-64
870 ＞60
860 56-62
880 54-56
880 950 1050 1130 58-60 60-62 62-63 42-45
各 150℃ 61
61
61
56
54
59
60
63
42
种 200℃ 58
58
60
55
52
58
59
62
42
不 300℃ 54
54
56
51
48
53
58
59
43
同 400℃ 47
47
51
49
42
48
57
57
44
温 500℃
39
39
43
45
39
42
54
55
48

热处理参数表

热处理参数表
编号通用-1 通用-2 通用-7 通用-9 通用-10 通用-11 通用-12 通用-13 名称与材料 δ ≤40mm 管件12Cr1MoV 热处理类别正火+回火正火+回火固溶处理正火+回火正火+回火正火正火+回火正火+回火入炉温度升温速度℃ /h ℃ ≤650 ≤600 ≤600 ≤600 ≤650 ≤650 ≤650 ≤650 保温温度℃ 正火：980-1020 正火：900-930 回火：720-760 回火：670± 20 保温时间h 冷却方式空冷 5℃以上静止空气中冷却水急冷
HB≥130
HB≥130
HB≥147
HB≤180 HB≤180
HB≤240 HB≤240
1050-1100 正火：900-930 正火：904-960 回火：677± 20 回火：700-750
空冷强制风冷 500℃以下空冷 HB≥130
870-900 正火：927-95通用-19 通用-36 通用-35 通用-36 通用-37 通用-38
δ ≥40mm 高压管件 12Cr1MoV 焊接件：16Mn Q235-A或20# 管件 SA106B(热处理前HB>179-207采用此工艺) 管件 SA106B(处理前HB>207采用此工艺) A672CL32B70 （板A515-B70） A672CL32C70 (板A516-B70) A335-P91 WB36(15NiCuMoNb5)
正火+回火
≤650 ≤600 ≤500 ≤600
去应力退火回火正火正火正火＋回火正火＋回火正火＋回火
正火：25mm壁厚空冷 30min 升温到300 最少15分钟 ℃后加热速正火：927-954 回火：650-704 回火：25mm壁厚空冷度<220*25/ 60min 壁厚(℃/h) （注：冷却速度需正火后强制风冷却速且<220 正火：980-1020 回火：720-760 要缓冷时，应按照度》40℃/min ，回火升温速度控制）后空冷。最少30分钟冷却速度<275*25/ 600-650 壁厚且<275℃/h 580-620 880-930 正火900-950 正火890-925 回火600-650 正火1040-1095 回火740-790 900-940 620-680 空冷

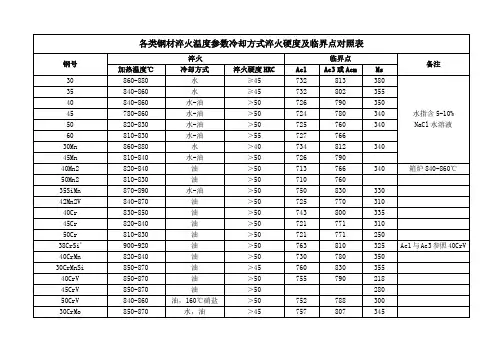

各类钢材淬火温度参数冷却方式淬火硬度及临界点对照表

740
980
240
CrWMn
820-840
750
940
210
Cr12
960-980
800
1200
70-210
1000℃以下用于冷冲模
Cr12
1000-1040
＞45
Cr12MoV
960-1030
油
＞60
810
1200
185
冷冲模用
Cr12MoV
1050-1130
油、160℃硝盐
＞45
810
1200
水-油
＞50
724
780
340
50
820-830
水-油
＞50
725
760
340
60
810-830
水-油
＞55
727
766
30Mn
860-880
水
＞40
734
812
340
45Mn
810-840
水-油
＞50
726
790
40Mn2
820-840
油
＞50
713
766
340
箱炉840-860℃
50Mn2
810-830
1050-1150
＞50
6W6Mo5Cr4V
1180-1200
820
65Cr4W3Mo2VNb
1120-1170
＞52
3Cr2W8V
1050-1120
＞45
850
1100
340-370
540-570回火HRC46-49
8Cr3
840-860
＞60

常用钢号热处理淬火回火温度对照表

常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。

以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。

1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 670-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 690-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。

常用钢的淬火温度和淬火后的硬度

常用钢的淬火温度和淬火后的硬度HRC（洛氏硬度）和HB（布氏硬度）具体区别布式硬度是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布式硬度值是载荷除以压痕球形表面积所得的商。

洛式硬度是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

1.HRC含意是洛式硬度C标尺，HB含意是布式硬度。

2.HRC和HB在生产中的应用都很广泛3.HRC适用范围HRC 20－－67，相当于HB225－－650若硬度高于此范围则用洛式硬度A标尺HRA。

若硬度低于此范围则用洛式硬度B标尺HRB。

布式硬度上限值HB650,不能高于此值。

4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。

布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。

5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。

布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。

6.洛式硬度的硬度值是一无名数，没有单位。

（因此习惯称洛式硬度为多少度是不正确的。

）布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。

7.洛式硬度直接在表盘上显示，操作方便，快捷直观，适用于大量生产中。

布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。

8.在一定条件下，HB与HRC可以查表互换。

其心算公式可大概记为：1HRC≈1/10HB。

洛氏硬度（HRC）和布氏硬度（HB）具体区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。

常用热处理参数及硬度对照表

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA620600550520470420380180 50CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250 T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180参看序号4参看序号6560±10℃（二次或三次回火）550±10℃（三次回火）570±10℃（三次回火）570±10℃（三次回火）ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

常见钢材热处理规范

CrWs
780-800 冷至550
保温空冷
229-285
810
油
64-67 65 63 59 54 48 44 40 36
750-790 保温
930-950 空冷
362-388
Cr2
680-700 等温 187-229
830-860
油
60-65 61 60 55 50 41 36 31 28
冷至550 空冷
T10/T10A
750-770 680-700 冷至500
20Cr未渗碳 20CrMnTi 18CrMnTi
未渗碳
900-920 900-920
40Cr
840-860
炉冷加热等温空冷加热等温空冷
炉冷
炉冷
炉冷
≤187 800-840 241-302 780-820
盐水
60-63 62 58 50 45 37 32 28 24
气冷、油
1050-1080
61 61 60 58 59 62 57 50
525回火 HRC60 525回火 HRC62
880-900
油
58-62 62 61 60 58 53
840-870
油
54 54 53 51 47 43 36
第 4 页，共 4 页
45
820-840
炉冷
≤197 820-840 ≤226 820-840
盐水
55-60 58 55 50 41 33 26 22
60
770-810
炉冷
≤187 800-820 229-249 780-810
盐水
60-62 62 58 50 45 34 30 24 21

常见钢的淬火硬度

150～170
61～65
29
46
5CrNiMo（热作模具钢）
840～860
油
58～62
500～550
400～480
38～41
42～46
60Mn（弹簧钢）
820～840
油或水
≥55
380～420
40～45
20
36
3Cr2W8V（热作模具钢）
1130～1150
油
49～56
550～650
48～52
W18Cr4V（高速钢）
钢号
淬火温度/℃
冷却介质
淬火硬度HRC
回火温度/℃
回火硬度HRC
临界淬火直径
静油
20℃水
15、20（渗碳后）
780～800
水
≥59
35（调质钢）
850～890
盐水
48～55
480～500
28～32
45（调质钢）
820～850
水或盐水
55～60
500～540
28～32
T7（工具钢）
780～830
水或盐水
油
≥55
600～680
47
69
40Cr（调质钢）
840～870
油淬或水淬油冷
54～59
560～580
28～32
22
38
40MnVB（调质钢）
840～870
油或水
54～59
500～600
28～32
40CrMnMo（调质钢）
840～850
油
54～59
630～650
30～35
40
58
35CrMnSiA

常用钢材的热处理及机械性能表

钢的热处理及机械性能表机械性能钢号热处理技术要求工艺规范бsN/㎜2бb N/㎜2δs (%)ψ%akJ/cm 2HBSHRS应用范围举例表面硬度能达到要求的最大断面寸㎜Q235-A热轧185～235375～46021～26————————用于轻负荷、不受摩擦的地脚螺钉、螺母、垫圈等零件和水槽、油箱、电器柜、防护罩、盖板、托盘等焊接构件。

16Mn热轧274.5～235460.7-509.919～21————————用于强度较高的焊接构件和磨床砂轮罩壳等热轧——510-655≥15≥25——≤187——Y30冷拉——540-825≥6————174-223——用于在自动机上大量加工，强度要求不高的各种紧固件等热轧——590-735≥14≥20——≤207——Y40Mn冷拉后高温回火——590-785 ≥17————179-229——用于要求切削加工性好、表面粗糙度低，精度为7-9级的丝杠等零件。

YF40M nV不热处理热轧≥490≥780≥15≥40≥39230-260——用于强度、硬度均与45钢调质状态水平相当。

精度7-9级的丝杠、光杠、轴类等零件。

Th≤131960-1000℃炉冷——————————≤131——用于要求磁导率较高，剩磁较少的电磁铁、电磁吸盘等电器零件。

08Z 910-940℃空冷≥195≥325≥33≥60——————用于深冲、冷作的零件15Z≤143910-940℃空冷≥225≥375≥27≥55≥63.7≤143——用于离心浇铸双金属套的基体材料Z≤187850-870℃空冷≥314≥529≥20≥45≥88≤187用于负荷较小和无耐磨性要求的轴、拉杆、手柄等零件。

不限35C35830-850℃淬火380-420℃回火≥637≥980≥8≥30≥59——35-40用于具有较高强度的螺钉、螺母、销、挡铁、垫圈等各种标准件≤50Z170～217840-860℃空冷≥353≥598≥16≥40≥49170-217——用于负荷不大的轴、丝杠、套筒、齿轮等零件不限45T215820-840℃淬火600-640℃≥54474026.568159200-230——用于要求强度不高的齿轮、蜗杆、丝杠等零件≤804 131 2016机械性能钢号热处理技术要求工艺规范бsN/㎜2бbN/㎜2δs(%)ψ%akJ/cm2HBS HRS应用范围举例表面硬度能达到要求的最大断面尺寸㎜T235820-840℃淬火570-600℃回火60882423.565171220-250——用于承受中等负荷、低速工作的轴、花键套、套、大型定位销等零件250-280T265T285820-840℃淬火530-580℃回火72694118.561156270-300——用于主轴、套筒、花键轴、丝杆、中等模数的齿轮等零件C35810-830℃淬火400-450℃回火≥637≥882≥15≥40≈39——35-40用于具有较高强度的螺钉、螺母、销、垫圈等各种标准件≤80 C42810-830℃淬火350-370℃回火≥980≥1176≥10≥40≥59——42-47用于要求强度、硬度较高、形状简单的离合器、齿轮、轴、销、挡铁等零件≤50 C48810-830℃淬火240-280℃回火≥931≥1176≥6≥22————48-53用于要求强度、硬度、耐磨性较高、且不受冲击的轴、齿轮、卡爪等零件≤30G48T-G48860-900℃淬火180-200℃回火————————————48-53用于小负荷、中等速度工作尺寸较大的齿轮、离合器和大轴零件。

常用钢号热处理淬火回火温度对照表

常用钢号热处理淬火回火温度对照表(生产经验)常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。

以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。

1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012.40CrNiMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013.40CrNi2MoA 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014.45CrMnMo 淬火温度860℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015.42CrMo4 淬火温度860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016.42CrMo 淬火温度860℃ 油冷硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017.40MnB 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 45018.50Mn 淬火温度830℃ 油(水)冷硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019.50SiMn 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020.5CrMnMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021.5CrNiMo 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 670-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023.60CrMnMo 淬火温度850 油冷硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024.GCr15 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度71025.GCr9 淬火温度850℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026.GCr6 淬火温度840℃ 油冷硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027.Cr12MoV 淬火温度1100℃ 油冷硬度要求 HB229-269，回火温度 71528.15CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 58029.20CrMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60030.20CrNi 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60031.20CrMnMo 淬火温度880℃ 水空水硬度要求 HB197-235，回火温度 60032.1Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033.2Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034.3Cr13 淬火温度1050℃ 油冷硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 690-269，回火温度 660 硬度要求 HB197-235，回火温度 69036.50SiMnMoV 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037.9Cr2Mo 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038.37SiMn2MoV 淬火温度870℃ 油冷硬度要求 HB260-300，回火温度 66039.45MnMo 淬火温度870℃ 油冷硬度要求 HB197-235，回火温度 65040.3Cr2W8V 淬火温度1050℃ 油冷(HRC50-54) 600-65041.W18Cr4V 淬火温度1260℃ 油冷(HRC58-60) 560三次回火42.W9Cr4V2 淬火温度1260℃ 油冷(HRC58-60) 560三次回火。

常用钢的淬火温度和淬火后的硬度

常用钢的淬火温度和淬火后的硬度钢号加热温度/℃冷却剂淬火后硬度（≥）/HRC 15，20（渗碳后） 780～800 水或盐水 50水或盐水 50水淬或水淬油冷 6020CrMnMo(渗碳后） 840～860 油 5520Cr(渗碳后） 790～820 油淬或水淬油冷 5520CrMnTi(渗碳后） 850～870 油 5538CrMoAlA（渗氮后） 930～950 油 5540Cr 840～860 油淬或水淬油冷 5040MnVB 830～850 油 4540CrMnMo 850～870 油 5235CrMoSiA 80～900 油 4535CrMo 830～860 油 4542CrMo 840～860 油 4545Mn2 820～860 油 4550CrVA 850～870 油 52CrWMn 830～850 硝盐 60820～840 油 6060Si2Mn 840～870 油 60GCr15 830～850 油 60GCr15SiMn 820～840 油 605CrNiMo 830～850 油 5265Mn 790～820 油 553Cr2W8V 1050～1100 油 50W18Cr4V 1260～1300 油或熔盐 63W6Mo5Cr4V2 1210～1240 油或熔盐 631Cr13 980～1050 油 352Cr13 980～1050 油 453Cr13 980～1050 油 474Cr13 980～1050 油 52HT200 830～870 油或水淬油冷 45ZG310-570 830～850 水淬或水淬油冷 50ZG340-640 790～810 水淬或水淬油冷 505CrMnMo 850～870 油 529Mn2V 790～810 油 609SiCr 850～870 油、硝盐 60Cr12 980～1020 油 60Cr12MoV 980～1020 油 60注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。

常用钢材热处理参数表1

10 840-870 860± 790± 10 810± 10 840± 10 880-950
＞45 ＞45 ＞45 ＞45 ＞55 ＞45
可作弹簧用
730 780 727 780 730 774 726 786 730 770
820-860 850-900 820-860 840-870 830-900 860-900 ＞670 870-900
＞55
20 650-700 900± 755 870 295 670-700 910 20 750 815 340 680± 770 910 350 10 727 752 280 800± 730 743 10 723 737 230 790± 727 765 270 726 765 270 780-840 820-860 775 840 280 755 810 305 10 750 775 250 810± 750 787 275 830-860 830-860 800-840 910± 10 960± 20
670-700 860-900 670 860-900
741 777 734 792 715 760 300 800-830 735 750 910± 10
＞45 ＞45 ＞50 ＞50
820± 10 850-900 850-880 850-880 890-920 880-910 880± 10 860-890 860-900 870-900 890± 10 860-900
880-920 860± 10 900± 10 900± 10 860± 10
＞45 ＞45 ＞50 ＞45 ＞50
800 940 360 840-870 930-970 730 802 730 790 725 770 860± 10 870

常用热处理参数及硬度对照表

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA620600550520470420380180 50CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250 T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180参看序号4参看序号6560±10℃（二次或三次回火）550±10℃（三次回火）570±10℃（三次回火）570±10℃（三次回火）ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。
