实验02 对等网的组建
实验二组建Windows对等网络
络中不存在对网络资源进行集中控制与管理的主机，各主机 对自己机器上的资源负责，网络处于一种“各自为政”的松 散状态。在对等网环境中，主机通常是普通的PC机，而且主 机数量不宜过多。
对等网与主从网是属于OSI高层（主要是应用层）的概 念，区分一个局域网是对等网还是主从网的主要依据是各主 机之间的工作模式，与局域网的物理组网方式无关，甚至与 包括网络层在内的OSI下面各层无关。即对于物理组网已经 确定的局域网，既可以将其设为对等网，也可将其设为主从 网。对等网络中各主机对自己机器上的资源负责，网络处于 一种“各自为政”的松散状态，因此当网络中的主机规模增 大时，网络管理可能会出现混乱，以不超过10台为佳。
（3）对等网络中的共享目录设置 请在主机stud*#上创建目录fd1、fd2与fd3，并将三个目 录设为共享，以便对等网工作组中的其他机器能访问该目录。 三个目录的访问类型分别设为“只读”、“完全”和“利用 密码访问”。 在Windows2003中将目录设置为共享目录步骤：
1) 选择文件夹。在“资源 管理器”中，选中要共享 的文件夹，单击右键。 2) 设置共享。在弹出的文 件夹快捷菜单中，选择 “共享名(H)„”选项。出 现文件夹“属性”对话框。 在该对话框的“共享”选 项卡窗口中，选中“共享 该文件夹(S)”，在“共享 名(H)：”中输入共享名。
2)测试目录共享权限。通过网上邻居对其他机器 （“stud*#”计算机）上所建立的三个共享目录 fd1、fd2和fd3，分别进行有关的文件操作，包括 访问目录、在目录下创建文件、读取文件、修改 文件和删除文件等，并将有关的操作结果记录下 来，结合测试结果对对等网中的网络资源共享作 简单总结。
5. 实验思考
实验二 组建Windows对等网络
1. 实验目的: 1）了解对等网和主从式网络的概念以及两者的区别。 2）掌握Windows2003/XP/2000对等网的配置。 3）掌握对等网络中共享目录的设置与使用。 2.实验原理 局域网中的主机可以工作于两种不同的工作模式，即对等 模式与主从模式。工作于对等模式下的局域网被称为对等网， 工作于主从模式下的局域网被称为主从网络。 对等网络环境下的所有计算机地位平等，只能相互间进行 简单的共享。每台机器都能以同样方式作用于对方，即每个工 作站都可以充当服务器角色为其他主机提供共享资源，也都可 以充当客户机的角色使用其他主机共享出来的资源。在对等网
对等网的组建与使用
对等网的组建与使用一．实训目的1．掌握网卡驱动程序的安装方法。
2．掌握对等网络配置方法。
3．掌握对等网络的使用方法。
二．实训器材及环境1．安装Windows 2003操作系统的计算机2台。
2．网卡及其网卡驱动程序。
3．交叉双绞线一根（或不少于2口的集线器一个，直通双绞线二根）。
三．实训理论基础1．对等网的概念可以从网络中每台计算机之间的关系或资源分布或作业的集中程度这三个方面进行了解。
（1）从网络计算机的从属关系来看对等网中每台计算机都是平等的，没有主从之分。
也就是说每台计算机在网络中即是客户机也是服务器。
而其他不同类型的局域网中，一般都有一台或者几台计算机作为服务器，其他计算机作为客户机，客户机则是以服务器为中心建立的。
（2）从资源分布情况来看对等网中的资源分布是在每一台计算机上的。
其他类型的网络中，资源一般分布在服务器上，客户机主要是使用资源而不是提供资源。
（3）从作业的集中角度来看对等网中的每一台计算机都是客户机，所以它要完成自身的作业，同时由于他们又都是服务器，就都要满足其他计算机的作业要求。
从整体角度来看，对等网中作业也是平均分布的，没有一个作业相对集中的节点。
其他类型网络中，作为中心和资源集中节点的服务器要承担所有其他客户机的作业要求，而客户机不提供资源，相对来说，服务器的作业集中程度远大于客户机综上所述：对等网就是每一台网络计算机与其他连网的计算机之间的关系对等，没有层次的划分，资源和作业都相对平均分布的局域网类型。
2．对等网的优点（1）对等网容易建立和维护；（2）对等网建立和维护成本比较低；（3）对等网可以实现多种服务应用。
3．对等网的缺点（1）对等网的管理性差；（2）对等网络中资源查找困难；（3）对等网中同步使用的计算机性能下降。
4．对等网的使用范围对等网主要用于建立小型网络以及在大型网络中作为一个小的子网络。
用在有限信息技术预算和有限信息共享需求的地方，例如：学生宿舍内、住宅区、邻居之间等地方。
对等网的组建
对等网（局域网）的组建实验名称：对等网的组建实验类型：验证性开设性质: 课内, 集中, 必做实验学时： 2组数要求：每组4人所需设备：计算机、集线器、网线实验内容：掌握Windows XP/2003系统下对等网的组建方法、掌握对等网环境下文件共享的设置和使用方法掌握打印机共享的设置方法和网络打印机的使用方法实验方法：如果办公室里有两台电脑，有没有想过将它们连接起来组成网络，这样两台机器可以通过一个终端设备上网。
使用这种方式不需要专用服务器，两台机器既是服务器又是工作站，每台微机用户不但有单机的所有自主权限，而且可共享网络中另一台计算机的所有资源，并能进行信息交换。
现在让我们看看如何组建对等网。
所需硬件组建对等网需要增加的硬件设备非常简单，两块网卡、一条网线即可，增加的花费不会超过100元。
由于距离非常近，一般使用10MB 的PCI网卡即可。
当然ISA的网卡也可以，只是速度稍微慢一点。
软件支持组建对等网的支持软件非常简单，Windows 2003和Windows2000、windows xp都可以很好地支持此项功能。
由于我们希望在对等网中使用Internet共享功能，所以在此建议操作系统使用Windows xp 或Windows 2003。
在以上两个系统中，Windows xp对于网络用户有更高的安全访问控制，而且访问速度比Windows 2000要快，不过对机器配置的要求较高。
在此，我们以使用Windows xp为例说明具体组网过程。
硬件安装首先进行硬件安装，将网卡分别安装好，连好网线。
分别启动两台机器，此时Windows系统会发现新硬件，并给出提示要求安装相应的网卡驱动程序。
将随网卡附带的驱动程序盘插入驱动器，之后在关联的安装界面中指向驱动程序所在驱动器，安装相应的驱动程序，然后重新引导系统启动，硬件安装完成。
协议设置网卡设备驱动程序安装完成后，现在我们就可以设置添加网络协议，以使网络能够正常工作。
实验二 对等局域网的组建
实验二教案内容：对等局域网的组建一、实验目的：1.组建两种拓扑结构的局域网。
2.能够在局域网内实现资源共享。
二、实验要求：1.用TCP/IP协议配置对等网。
采用星型拓扑结构或点到点拓扑结构。
2.掌握资源共享的设置和使用方法。
包括：文件夹共享（学生自做）、打印机共享（教师演示）、共享文件夹的映射（学生自做）三、实验原理对于一二十台计算机组成的小型局域网环境，当采用对等工作方式时，局域网中所有的工作站均装有相同的协议栈每台汁算机的“地位”是对等的，故称为对等网。
微软最初提供的小型网络解决方案是用简单通信协议NetBEUI来实现。
使用该协议的网络，以“工作组”的形式划分子网（计算机的归属），以“计算机名”区分和识别计算机。
工作组中的每台计算机既是Client又是Server。
后来，Internet风靡全球。
微软即在Windows系统中引入TCP/IP，并作为默认的通信协议。
单独使用NetBEUI或TCP/IP，均可实现对等网。
本实验采用TCP/IP协议。
四、实验条件1.运行Windows 98或其以上版本的计算机两台以上，计算机上必须配备网卡及其驱动程序。
2.集线器以及连接线（用实验一制作的网线）五、实验步骤第一部分：点到点拓扑结构的对等网组建以及文件夹共享配置（学生每两人一组）1．用交叉电缆线将两台电脑相连，观察网卡的指示灯，看每台计算机是否都是处于连通状态。
2.查看网络组件是否完整（是否安装了TCP/IP协议、网卡驱动程序）开启“控制面板”一“网络”图标，查看网络组件是否都在。
若无TCP/IP 通信协议或缺其他组件，则添加之。
3. 配置IP地址打开“控制面板”中的“网络连接”对话框，打开“本地连接”，选择“TCP/IP 协议”，单击“属性”。
在出现的“TCP/IP属性”对话框中单击“IP地址”，然后选择“使用下面的地址”，进行相应的配置。
同组IP地址一个为10.1.20.2另一个为10.1.20.3，子网掩码都为255.255.255.0，其它不设。

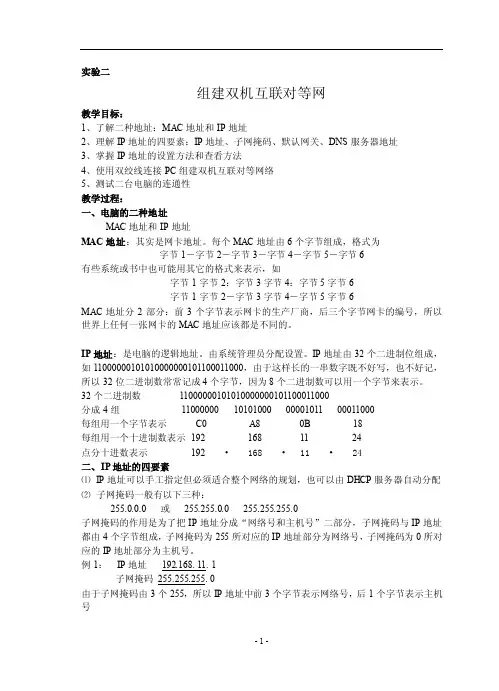

实验二组建双机互联对等网
实验二组建双机互联对等网教学目标：1、了解二种地址：MAC地址和IP地址2、理解IP地址的四要素：IP地址、子网掩码、默认网关、DNS服务器地址3、掌握IP地址的设置方法和查看方法4、使用双绞线连接PC组建双机互联对等网络5、测试二台电脑的连通性教学过程：一、电脑的二种地址MAC地址和IP地址MAC地址：其实是网卡地址。
每个MAC地址由6个字节组成，格式为字节1－字节2－字节3－字节4－字节5－字节6有些系统或书中也可能用其它的格式来表示，如字节1字节2：字节3字节4：字节5字节6字节1字节2－字节3字节4－字节5字节6MAC地址分2部分：前3个字节表示网卡的生产厂商，后三个字节网卡的编号，所以世界上任何一张网卡的MAC地址应该都是不同的。
IP地址：是电脑的逻辑地址。
由系统管理员分配设置。
IP地址由32个二进制位组成，如11000000101010000000101100011000，由于这样长的一串数字既不好写，也不好记，所以32位二进制数常常记成4个字节，因为8个二进制数可以用一个字节来表示。
32个二进制数11000000101010000000101100011000分成4组11000000 10101000 00001011 00011000每组用一个字节表示C0 A8 0B 18每组用一个十进制数表示192 168 11 24点分十进数表示192 • 168• 11• 24二、IP地址的四要素⑴IP地址可以手工指定但必须适合整个网络的规划，也可以由DHCP服务器自动分配⑵子网掩码一般有以下三种：255.0.0.0 或255.255.0.0 255.255.255.0子网掩码的作用是为了把IP地址分成“网络号和主机号”二部分，子网掩码与IP地址都由4个字节组成，子网掩码为255所对应的IP地址部分为网络号，子网掩码为0所对应的IP地址部分为主机号。
例1：IP地址192.168. 11. 1子网掩码255.255.255. 0由于子网掩码由3个255，所以IP地址中前3个字节表示网络号，后1个字节表示主机号例2：指出以下IP地址中的网络号，主机号分别是多少？IP地址：10.100.204.201 172.18.0.5 192.168.1.5 172.16.1.8子网掩码：255.0.0.0 255.255.0.0 255.255.255.0 255.255.255.0⑶默认网关。
实验2、对等网的连接
实验二对等网的连接一般对等网的组建分为两种形式，一种是不通过集线器（HUB）连接的对等网，简称双机互连，只适合两台计算机之间的连接。
如果是三台计算机，则可以通过将其中一台机器上装上两张网卡的方法来解决；另外一种就是通过集线器（HUB）连接的对等网，下面就这两种形式进行讲解。
一、通过HUB连接的对等网实施步骤1、所需设备RJ－45接口网卡若干（根据需要连接的计算机数量决定）、双绞线若干米、水晶头若干个、HUB一个（类型及数量自行选择）。
2、安装网卡同不通过HUB连接的对等网。
3、HUB的安装将HUB所带的整流器电源输出端插入HUB的电源接口，接上电源。
4、双绞线的制作与连接如果用HUB连接的话，则接线方法为两头接线标准一致，同为T568B或T568A 标准即可。
5、计算机的设置本节将仅以WIN 98操作系统下的安装设置方法来叙述。
图1首先右键单击“网上邻居”，打开属性(如图1)，如没有网上邻居则需打开控制面板中的“网络”，在“配置”一栏中，单击“添加”按钮，在“请选择网络组件类型”中双击“协议”(如图2)，然后在左边的“厂商”栏中单击“Microsoft”，在右边的“网络协议”栏中双击“TCP/IP”即可(如图3)。
然后再用同样的方法添加“IPX/SPX兼容协议”和“NetBEUI”两种协议，最后回到“配制”一栏，点击"Microsoft网络上的文件与打印机共享"按钮，将“允许其他用户访问我的文件”和“允许其他计算机使用我的打印机”两项前都打上勾，再“确定”即可，最后在“主网络登陆”选框中选择“Windows登陆”。
图2图3接下来要再给本机绑定一个局域网中使用的固定的IP地址。
这个IP地址一般使用“192.168.0.n”（“n”为1~254之间的任意整数）的形式。
修改IP地址的方法：双击“已经安装了下列组件”列表框中的“TCP/IP -> XXX”（XXX为网卡名称），打开“TCP/IP属性”窗口，进入“IP地址”一栏，点击“指定IP地址”一项，然后在“IP地址”和“子网掩码”中分别输入相应内容：第一台计算机“IP地址”建议一般为“192.168.0.1”；“子网掩码”为“255.255.255.0”；第二台计算机“IP地址”建议一般为“192.168.0.1”；“子网掩码”为“255.255.255.0”；第三、第四以此类推。
《工业控制网络通信技术》组建对等网实验
《工业控制网络通信技术》组建对等网实验
课程名称：工业控制网络通信技术
课程名称：工业控制网络通信技术实验类型：实验验证型
实验项目名称：组建对等网
一、实验目的与要求
1、用以太网线互联两台电脑进行数据传输
2、验证电脑数据互通
3、通过网线互联进行文件共享
二、实验内容和原理
对等网络没有专门的服务器，计算机之间都是同级的。
所有的计算机都是平等的。
每一台计算机都作为它自己的服务器。
各个用户自己决定在网络上共享各自计算机上的
哪些数据和不共享哪些数据。
又称“工作组模式”。
在对等网络中，每台计算机管理本身的用户和资源，经过正确的权限设置，每台计算机可以通过连接的网络使用被允许访问的网络资源。
由于各个计算机只是简单地连接
在网络上，不存在核心服务器，因此对等网络不存在大量的网络管理工作。
三、主要仪器设备
两台电脑，一根网线。
四、操作方法与实验步骤
1、搭建网络环境
2、添加协议
3、设置IP地址
4、设置计算机名
5、设置工作组
6、测试网络状态（ping、ipconfig、netstat）
7、使用对等网查看其他pc、共享文件、建立网络映射
五、实验结果与分析
计算机二能够打开并浏览计算机一中共享的文件夹里的内容也即连接成功。
六、讨论和心得。
对等网的组建实验报告
信息科学与技术学院实验报告课程名称:计算机网络原理实验项目:对等网的组建实验地点: 博西409机房指导教师: 马占飞日期: 2013-9-17实验类型: 设计性实验（验证性实验综合性实验设计性实验）专业:计算机科学与技术班级:11级外包姓名:袁如璧学号:1114490017一、实验目的及要求实验目的及要求：（1）熟悉网卡、集线器、交换机等网络设备（2）掌握组建对等网的技术、方法与功能：网卡、网络协议安装配置、连通性测试等（3）掌握对等网测试方法（4）掌握在对等网中设置共享的方法二、实验仪器、设备或软件Packet.Tracer5.3网络模拟软件三、实验内容及原理实验内容：对等网的组建实验原理：对等网络设有专门的服务器，计算机之间都是同级的。
所有的计算机都是平等的。
每一台计算机都作为它自己的服务器。
各个用户自己决定在网络上共享各自计算机上的哪些数据和不共享哪些数据。
又称“工作组模式”。
在对等网络中，每台计算机管理本身的用户和资源，经过正确的权限设置，每台计算机可以通过连接的网络使用被允许访问的网络资源。
由于各个计算机只是简单地连接在网络上，不存在核心服务器，因此对等网络不存在大量的网络管理工作。
四、实验步骤（或过程）1）打开cisco packet tracer 软件，在空白界面中进行操作：在空白处拖入一个集线器，三个终端设备（计算机），并用直通线将其连接起来（如图1-1所示）。
图1-1双击PC-PT PC0出现如图1-2所示窗口：图1-2点击桌面，对三台终端设备进行如下设置（如图1-3、图1-4、图1-5所示）：主机名Ip地址子网掩码Pc0 192.168.1.1 255.255.255.0Pc1 192.168.1.2 255.255.255.0Pc2 192.168.1.3 255.255.255.0图1-3图1-4图1-52）以某一台计算机终端为标准（如PC2）进行测试，测试其是否与其他两台构成对等网络。
实验2 对等网组建与使用
实验2 Windows对等网络的组建一、实验目的1、通过本次实验，掌握Windows下对等网的组建方法、对等网络环境下共享资源的设置和使用方法。
2、掌握网络连通性及故障检测。
二、原理概述1、对等网的概述对等网络（Peer to Peer）也称工作组模式，其特点是对等性，即网络中计算机功能相似，地位相同，无专用服务器，每台计算机相对网络中其他的计算机而言，既是服务器又是客户机，相互共享文件资源以及其他网络资源本次实验要求完成以下任务：（1）如何修改计算机所在工作组计算机名（2）配置网卡并注意观察网络硬件的连接方法（3）完成对等网的组建与测试2、共享资源的设置和使用在实际应用中，对等网络主要用于解决资源共享问题。
常用的共享资源分为文件和打印机两类。
资源必须设置为共享后，其它的用户才能利用“网上邻居”或其它途径通过网络进行访问。
三、实验环境安装了Windows XP 操作系统的计算机、网线、交换机四、实验内容和步骤1、掌握Windows XP下对等网的组建方法图2-3图2-4（1）在桌面网上邻居的图标上点击鼠标右键，弹出的快捷菜单中选择属性将打开一个窗口，在窗口里本地连接的图标上点击右键打开本地联机图标，在此连接使用下列项目列表中会出现网卡和TCP/IP协议组件（如图2-3，2-4所示）（2）双击Internet协议（TCP/IP）选项，将打开如下窗口，如图2－5图2-5请通过该窗口查看并设置本机的IP地址网关等网络参数注意：IP地址为计算机在网络中的身份证，所以不能重复。
（3）我的电脑图标右键－属性－计算机名－更改，更改计算机名和输入工作组。
2、网络连通性及故障检测Ipconfig命令和ping命令网络是否正常；（1）每台联网的计算机需要一个工作组内惟一的计算机名，在企事业单位内的计算机可以利用设备编号对计算机进行命名使用并安装TCP/IP协议时，需要为每台主机分配一个在工作组网络中惟一的IP地址，并进行相应配置Ipconfig命令可以对本机IP配置进行查看执行：开始-运行，在弹出的对框框中，输入CMD将进入黑白屏幕的DOS界面（又称为命令提示符），参见图2－1图2－1在命令提示符下输入ipconfig/all（可以连续输入）将显示出本机网卡的基本参数参见图2－22－2请记录你所用计算机的主机名（Host Name）网卡型号（Description）网卡物理地址（Physical Address）IP地址（IP Address）子网掩码（Subnet Mask）网关（Default Gateway）（2）Ping是个使用频率极高的实用程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报根据返回的信息，就可以推断TCP/IP参数是否设置得正确以及运行是否正常（1）Ping 本机Ip（Ping 本机机器名；Ping 127.0.0.1）（2）Ping 邻近计算机的ip（或者是对方计算机的机器名）（3）Ping 网站（前题是能接入Internet）3、掌握对等网络下共享网络资源的方法（1）文件共享打开“我的电脑”窗口，右击（如D：盘）或某个文件夹（如我的音乐图标），在弹出的对话框中选择共享选项卡，选择网络共享，打开网络共享向导，设置共享；（2）访问共享资源法一：网上邻居－整个网络－计算机名法二：创建映射网络驱动器对于经常使用的共享文件夹，可以为其指定一个驱动器符，之后就可以像使用本地驱动器一样的方式来使用该共享文件夹。
计算机网络实验报告-对等网的设置
四川大学计算机学院、软件学院实验报告4．设置共享资源（1）在H01上新建文件夹D:\share1,在该文件夹下新建一文本文件test.txt。
（2）右击D:\share1，依次选择“属性”“共享”，选中“共享该文件夹”。
5．设置权限（1）添加用户。
在H01上，依次选择“开始”“设置”“控制面板”“用户和密码”，选中“要使用本机，用户必须输入用户名和密码”，然后单击“添加”按钮，按照提示新增用户，用户名为student，密码为111。
（2）设置权限。
在H01上，右击D:\share1，依次选择“属性”“共享”，单击权限按钮进入“share1的权限”页面。
在“share1的权限”页面上选中“Everyone”然后删除，删除所有用户的访问权限。
单击“添加”按钮，在“选择用户和组”页面中选中student，然后单击“添加”按钮。
6．访问共享（1）方法一：在H02上，双击“网上邻居”“邻近的计算机”H01，在弹出的对话框中用户名输入student，密码输入111。
（2）方法二：在H02上，依次选择“开始”“运行”，在运行对话框中输入\\192.168.0.1\，然后回车，在弹出的对话框中用户名输入 student，密码输入111。
（3）上面两种方法都会进入H01，看到文件夹share1。
进入该文件夹将test.txt拷贝到H02的桌面上。
7．设置共享隐藏（1）将共享文件夹隐藏。
在H01上，右击D:\share1，依次选择“属性”“共享”，单击“新建共享”按钮。
在弹出的对话框中，“共享名”后面输入share$，然后确定。
（2）访问隐藏的共享文件夹。
此时用方法一不能访问该文件夹；用方法二，在H02上，依次选择“开始”“运行”，在“运行”对话框中输入\\192.168.0.1\\share$，然后回车，即可访问。
实验报告说明专业实验中心实验名称要用最简练的语言反映实验的内容。
如验证某程序、定律、算法，可写成“验证×××”；分析×××。
学生活动：小型对等网的组建
学生活动：小型对等网的组建班别：姓名：学号：评价：实验一：利用网线实现双机的直接互连准备工作（1）什么是对等网（2）对等网络的组建方案：A方案：B方案：（3）认识组建网络所需的硬件设备：一、硬件的准备1.安装网卡（1）关闭计算机的电源并拔掉电源线。
（2）打开机箱，在电脑上找到一个空闲的PCI插槽，并将该插槽对应的机箱金属挡板取下。
（3）把网卡插入插槽。
（4）用螺丝把网卡固定在机箱上。
（5）装上机箱，连接电源线。
（6）这时再打开电源，重新启动计算机。
一般情况下，操作系统会自动识别出计算机上已经插入新设备，而且大部分的网卡驱动程序都可以自动安装。
如果系统没有默认的程序，则。
重新启动计算机后，右键单击“我的电脑”图标，选择“属性”，弹出系统属性对话框选择“硬件—设备管理器”。
如果在该对话框中的“网络适配器”中没有出现问号或惊叹号（如下图），就说明网卡已经安装成功了。
思考：网卡是否一次连通，，如果不是，出现了什么问题，你们是怎么解决的？2．交叉线的制作（1）交叉线的钳制先准备好我们所需的工具：压线钳。
制作顺序按下面的提示：注意：交叉线的两头分别使用T568A和T568B标准来钳制⏹剪断:利用压线钳的剪线刀口剪取适当长充的网线。
⏹剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
（注意:大约2厘米）思考：剥线过长和过短分别会有什么问题（2）网线制作的线序标准标准 1 2 3 4 5 6 7 8T568AT568B⏹排序:（以T568A为例）剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：。
每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。
实验2 用TCP IP组建对等网
实验2 用TCP/IP组建对等网实验目的：理解TCP/IP，掌握对等网中IP地址的两种配置方式。
实验环境：每组配给装有Windows 2000 Professional的计算机（带网卡）6台，连接线6条，集线器或交换机可多组共用。
具体分组方式可根据实验室条件变更。
实验步骤：1）指定IP地址，连通网络（1）查看网络组件是否完整开启“控制面板”→“网络”图标，查看网络组件是否都在。
若无TCP/IP通信协议或缺其他组件，则添加之。
（2）IP地址配置之一：指定IP地址在保留专用IP地址范围中，任选IP地址指定给主机。
注意同一实验分组的主机IP地址，其主机ID应不同，网络ID应相同，子网掩码也应相同。
作法：右击桌面上“网上邻居”，点“属性”，打开网络对话框，在“本地连接”上右击鼠标，选择“TCP/IP协议”，单击“属性”，在出现的“TCP/IP属性”对话框中单击“指定IP地址”，在“IP地址”框中输入IP地址，（如192.168.*.*），在“子网掩码”框中输入子网掩码，（如255.255.255.0）最后单击“确定”按钮。
（3）标识计算机在“我的电脑”上单击右键，选择“属性”，打开“系统属性”对话框，单击“网络标识”选项卡，单击“更改”，键入“计算机名”与“工作组”名。
同一实验分组的计算机应有相同的“工作组”和不同的“计算机名”。
（4）测试网络连通性●开启“网上邻居”，看同一实验分组的主机是否都能找到。
●分别“Ping”同一实验分组的计算机名：“ping”同一实验分组的计算机IP地址。
“Ping”通了吗？(作法：单击“开始”\“运行”，输入cmd，在msdos方式下输入Ping命令)●接在同一交换机上的不同实验分组的计算机，从“网上邻居”中能看到吗？能“Ping”通吗？●各个实验分组相互测试以下情况的网络连接性：有相同子网掩码、网络ID和工作组名的各主机之间的连通性；在“子网掩码”、“网络ID”和“工作组名”这三者中任有一个不相同的各主机之间的连通性。
双绞线的制作及对等网的组建
（2）对等网的组建
1.设置IP地址
2.设置主机名、工作名
3.设置客户机名 主菜单、管理工具——对计算机管理——用户组管理
4.用服务器共享一个用户名
三、操作要点
四、实验结果
（1）双绞线的制作
EIA/TIA568A标准灯亮的顺序是两边都是从第一个灯亮到第八个灯
EIA/TIA568B标准两边的灯亮的顺序分别是12345678和36145278
课程名称计算机网络
实验序号
实验项目双绞线的制作网的组建
实验地点
实验学时实验类型
指导教师实验员
专 业______________班 级
学 号姓 名
年月日
成绩：
教师评语
指导教师签名： 批阅日期：
一、实验目的及要求
实验目的:结合课堂教学所学内容，通过观看和实际动手操作了解局域网通信介质的制作方法及局域网的硬件组建和软件设置过程。
（2）对等网的组建
在同一子网下的终端，才能组成对等网络
在不同子网的终端不能组成对等网，必须设置器子掩码和IP地址
六、小结及讨论
（1）双绞线的制作
双绞线的制作操作简单，不过也很容易出错，在制作双绞线是要心细，按照步骤一步步来。
（2）对等网的组建
对等网的组建操作比较繁琐，在操作过程中可能出现不少问题，需要我们耐心的去完成
3.排线按照EIA/TIA568A或EIA/TIA568B标准排列芯线
4.剪线纤芯外留长度在1.2-1.4厘米之间
5.插线 把对齐后的双绞线插入水晶头的后部
6.压线 利用压线钳挤压水晶头
7.做另一线头并重复2-6的操作步骤
8测试 测试时注意8个指示灯是否是依次绿色闪过并且指示灯亮的顺序是否与接线标准对应
实验二、组建对等网
实验二、组建对等网一、实验目的：●学会双绞线（直通缆、交叉缆）的制作，网卡的安装与设置●掌握对等网的基本概念、结构以及网络连接方法●掌握对等网所需网络软件的安装与设置（包括配置TCP/IP协议）●掌握对等网中共享资源的设置和使用二、实验内容：●双绞线（包括直通缆、交叉缆）的制作●网卡的安装与设置●连接网络硬件●安装与设置网络软件●测试网络的连通性●设置共享资源●使用共享资源（包括共享文件夹及网络打印机）三、实验案例宿舍网的组建假设一间学生宿舍，可住四位学生，每位学生均有一台PC机，现要求将该宿舍的四台PC 机组建成一个100M星型拓朴结构的对等式局域网。
四、实验环境安装Windows2000Professional操作系统PC机4台，RJ-45接口的100M集线器（8个端口）1台，带RJ-45接口的100M含网卡4块，5类UTP双绞线约400m,RJ-45连接头8个。
五、实验步骤１、双绞线的制作双绞线制作时，需要按照EIA/TIA568B或者EIA/TIA568A标准进行，标准如表2.1所示表2.1双绞线EIA/TIA568B、A标准线序12345678EIA/TIA568B白橙橙白绿蓝白蓝绿白棕棕EIA/TIA568A白绿绿白橙蓝白蓝橙白棕棕双绞线制作时可制作成直通线（两头都按568B标准制作B<->B），也可制作成交叉线（一头按568B标准，另一头按568A标准，制作B<->A），其具体用途如下表2.2所示。
表2.2双绞线的用途网线的用途水晶头的做法交换机/集线器<->计算机B<->B计算机<->计算机B<->A交换机/集线器通过Uplink口级联B<->B交换机/集线器不通过Uplink口级联B<->A1．1制作直通双绞线（俗称网线）本实验按568B标准制作直通线，先认识RJ-45（俗称水晶头）和双绞线制作工具，如图2.1所示。
实验二对等网组建及网络连通性测试
2.2.1 什么是Ping命令
PING (Packet Internet Grope)，因特网包探索器， 用于测试网络连接量的程序。Ping发送一个ICMP回声 请求消息给目的地并报告是否收到所希望的ICMP回声应 答。
Ping命令返回的时延值越大，表面网络速度越慢
2019/2/26
Copyright © Computer Teach Group
图2.10
2019/2/26
Copyright © Computer Teach Group
说
明
WindowsXP网卡驱动通常都集成于系统 中，并不需要独立安装；
若因故卸载网卡后需安装网卡驱动，或网卡 驱动需更新，可参照以上方法。
2019/2/26
Copyright © Computer Teach Group
2019/2/26
Copyright © Computer Teach Group
第1步：在控制面板中双击“添加新硬件”选项，出 现添加/删除硬件欢迎向导对话框。如图2.3所示。
图2.3
2019/2/26
Copyright © Computer Teach Group
第2步：单击“下一步”，出现如下所示的对话框， 选择“添加/排除设备故障”选项。如图2.4所示。
2019/2/26
Copyright © Computer Teach Group
2.3 Ftp及Http服务器架构
2.3.1 概述
2.3.2 FTP 服务器架构
2.3.3 WWW服务器架构
2019/2/26
Copyright © Computer Teach Group
2.3.1 概述
文件传输协议（File Transfer Protocol，FTP） 是用于在网络上进行文件传输的一套标准协议，它属 于网络传输协议的应用层。FTP的主要功能是在主机 间高速可靠地传输文件。FTP服务一般运行在20和 21两个端口。端口20用于在客户端和服务器之间传输 数据流，而端口21用于传输控制流。 超文本传输协议（HyperText Transfer Protocol， HTTP）是互联网上应用最为广泛的一种网络协议， 所有的WWW文件都必须遵守这个标准。HTTP是一 个客户端和服务器端请求和应答的标准，客户端是终 端用户，服务器端是网站。通过使用Web浏览器，客 户端发起一个到服务器上指定端口（默认端口为80） 的HTTP请求，请求被允许后即可访问应答的服务器 上存储着的资源，比如HTML文件和图像。
实验__对等网的组网与使用
实验对等网组网与使用一、实验目的1．了解简单网络——对等网络的特点及用途。
2．熟悉网络组件及各参数的设置和安装方法。
3．掌握用两台（多台）计算机组建对等网的方法。
4．掌握对等网中各种资源的共享方法。
二、实验内容1．将两台（多台）计算机通过网卡（交换机）互联。
2．配置网络组件及各参数。
3．将两台（多台）计算机的各种资源共享。
三、实验理论基础本实验主要内容是用双绞线实现两台（多台）计算机通过网卡（交换机）互联。
正确地配置网络组件及各参数，最终实现两台（多台）计算机的各种资源共享。
1．对等网对等网是两台或多台计算机之间用网线进行物理连接构成的网络。
在对等网络中，没有专用的服务器，每台计算机处于同等地位，既是服务器又是工作站，均装有相同的协议栈，相互共享对方设定的共享资源。
对等网安装维护简单，但网络安全性较差，且功能较弱。
2．网络适配器网络适配器（NIC，Network Interface Card）又称为网络接口卡，简称为网卡，是构成网络的基本部件。
其主要作用是：实现网络数据格式与计算机数据格式的转换，判断数据是否是发给自己的，控制数据流。
3．交换机交换机又称交换式集线器。
交换机采用微分段的技术，即为了提高网络总带宽把一个网络分割成几个小的网段。
随着网络用户的增多，局域网中有更大的数据量，使得网络的数据传输率成为整个网络系统的瓶颈，为了提高传输速率，在网络中使用交换式集线器可以明显地提高局域网的性能。
对于普通的10 Mb/s集线器而言，若共有N个用户，则每个用户占有的平均带宽只有总带宽（10Mb/s）的N分之一。
在使用交换机时，虽然数据率还是10Mb/s，但由于一个用户在通信时是独占，而不是和其他网络用户共享传输媒体的带宽，因此，用户所占用带宽还是10Mb/s。
这就是交换机的最大优点。
4．网络协议Windows2000中常见的网络协议有IPX/SPX、NetBEUI和TCP/IP协议。
IPX/SPX协议（网际包交换/序列包交换协议）：是NetWare客户端/服务器的协议群组，用于与NetWare网络操作系统通信。
对等网的建立实验二
1.1 实验内容利用TCP/IP协议建立对等网。
1.2 实验目的1．掌握TCP/IP协议的使用。
2．掌握共享资源的设置。
1.3 实验环境1．实验设备（1）每组两台计算机，安装Windows XP Professional操作系统，每台计算机配置两块网卡。
（2）双绞线、集线器或交换机等。
（3）打印机等共享设备一台。
2．实验换进的搭建对等网的组建有两种形式：一种是通过集线器或交换机连接的对等网，其中双绞线为直通双绞线；另一种是不通过集线器(或交换机)连接的对等网，简称双机互联，只适合两台计算机之间的连接。
如果是三台计算机，则通过将其中一台计算机安装两块网卡的方法来实现连接，连接采用交叉双绞线。
1.4 实验步骤Windows XP 系统中的两种协议可用于建立对等网，分别是NetBEUI协议和TCP/IP协议。
NetBEUI协议不能跨越网段进行路由，而且安全性比较差，在Windows XP Professional 安装光盘上的文件。
目前广泛使用的是TCP/IP协议，本实验就是基于改协议来建立对等网。
1.4.1 IP地址设置Windows XP 的默认安装协议是TCP/IP，不需要用户额外安装。
如果采用NetBEUI协议，则需要手动安装。
实验环境建立之后即可配置网络。
在没有配置之前，计算机之间是不能互相ping通的，网上邻居也无法看到另一台计算机。
具体配置过程如下：步骤1 右击桌面上的“网上邻居”图标，单机跨界菜单中的“属性”命令，打开“网络连接”对话框。
该对话框中显示了当前计算机的网络连接设备，如果有多个连接设备，则都会在改对话框中显示。
右击用于连接的“本地连接”图标，在弹出的快捷菜单中单机“属性”命令，打开“本地连接”属性对话框，如图：步骤2 在“本地连接”属性对话框中的“常规”选项卡中，选中“Internet 协议（TCP/IP）”复选框，然后单击“属性”，进入“Internet协议（TCP/IP）”对话框，如图：步骤3 根据实验环境，填写对话框中的参数，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二
实验名称：对等网的组建和使用
实验目的：学会组建WIN98/WIN2K/WINXP对等网
实验内容：■ WIN98/WIN2K/WINXP操作系统的安装
■驱动程序的安装
■网络配置(协议和服务)
■对等网的验证和使用
实验步骤：
一、WIN98/WIN2K/WINXP操作系统的安装
WIN98, WIN2K, WINXP操作系统大安装大致相似，但又有许多突通，由于叙述起来篇幅太长，这里略去，详细安装过程请参看以下几个教程：
●WIN98安装教程
●WIN2000安装教程
●WINXP安装教程
二、驱动程序安装
WIN98, WIN2K, WINXP中安装驱动程序的过程完全一样，具体都是先找到驱动程序所在目录，然后执行该目录下的Setup.exe。
但是，有时候该目录下没有Setup.exe（如在实验中安装USB驱动程序），此时，需先打开[控制面板/系统/设备管理器]，然后在[设备管理器中]找到带有“?”或“!”号的列表项，单击该项，在弹出的对话框中，单击[重新安装驱动程序]按钮，根据提示，选择驱动程序所在目录，单击确定进行安装，如下图所示：
图1 驱动目录，及其Setup.exe
图2 [控制面板/系统/设备管理器]
图3 [重新安装驱动程序]系列图
三、网络配置
WIN98网络配置和WIN2000(WINXP)网络配置大致相似，但又略有不同。
限于篇幅，此处只以WIN98举例，掌握了WIN98的网络配置后，稍加着摸，就可很容易的自行对WIN2000和WINXP进行网络配置。
配置WIN98网络，需要分三步：
●添加NetBEUI协议
●添加文件和打印机共享服务
●配置TCP/IP协议
下面分别以上述三个步骤，来叙述WIN98的网络配置
1、添加NetBEUI协议
NetBEUI协议是网络邻居正常工作所需要的协议。
在WIN98桌面的网络邻居图标上按鼠标右键，在弹出的右键菜单中单击属性菜单项，打开WIN98网络配置对话框，如下图所示：
在此对话框中单击[添加]按钮，将弹出[选择网络组件类型]对话框, 在该对话框中选中协议，单击[添加]按钮，接下来将弹出[选择网络协议对话框]，在该对话框左边的厂商列表中选择[Microsoft]，在该对话框右边的网络协议列表中选择[NetBEUI]协议，然后单击[确定]按钮，几个对话框如下图所示：
下列网络组件]列表中，可以看出NetBEUI已经被安装，如下图所示：
2、添加文件和打印机共享服务
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装，如下图所示：
3、配置TCP/IP协议
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
各实验小组的IP地址和网关应设置如下：
●第1组
IP地址: 四台机器分别是192.168.1.1 …… 192.168.1.4
子网掩码：都是255.255.255.0
网关：都是192.168.1.254
●第2组
IP地址: 四台机器分别是192.168.2.1 …… 192.168.2.4
子网掩码：都是255.255.255.0
网关：都是192.168.2.254
其他几组依次类推即可
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
4、修改计算机名和工作组名
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
四、对等网的验证和使用
WIN98, WIN2K, WINXP中安装驱动程序的过程完全一样，具体都是先找到驱动程序所在目录，然后执行该目录下的Setup.exe。
如下图所示：
1、文件共享测试
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
2、Ping 命令测试
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
3、NetMeeting 的使用
在上图中单击[确定]按钮后，将返回到[网络]配置对话框，在该对话框的[已经安装了下列网络组件]列表中，可以看出NetBEUI已经被安装。
