串联电路中电压的规律
串、并联电路中电压的规律
串、并联电路中电压的规律要点梳理要点一、串联电路中电压的规律(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？(2)猜想与假设：①串联电路中各部分电路两端的电压相等；②串联电路中各部分电路两端的电压之和等于总电压。
(3)实验设计：实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
三次测量的电路图分别如图所示：(4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
(5)分析与论证：从实验过程和实验记录中可以看出，两灯泡的规格相同时，U1=U2；当两灯泡的规格不相同时，U1≠U2，但都满足U1+U2=U。
(6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2。
(7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报告，并在班上进行交流和讨论。
要点诠释：实验探究过程中的注意事项(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；一般来说，选择的量程，应使指针偏转到刻度盘的之间。
知识点二、并联电路中电压规律：（1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？（2）猜想假设：①并联电路各条支路两端的电压都相等；②并联电路的总电压等于各条电路两端的电压之和。
串并联电路中电压的规律实验报告
串并联电路中电压的规律实验报告实验目的：通过实验研究串并联电路中电压的规律。
实验仪器：电源、电压表、电阻器、导线等。
实验原理：1. 串联电路：在串联电路中，多个电阻元件依次连接在一起，电流经过每个电阻元件时都是相同的，而电压则分别降落在每个电阻元件上，总电压等于各个电压之和。
2. 并联电路：在并联电路中，多个电阻元件分别连接在电源的两个节点上，其并联的节点上电压相同，而电流则分别通过每个电阻元件，总电流等于各个电流之和。
实验步骤：1. 搭建串联电路：将电源的正极与一个电阻连接，再将这个电阻的另一端与第二个电阻连接，依次将所有电阻都连接起来，最后将电源的负极与最后一个电阻连接。
电阻的值可以选择不同的数值。
2. 将电压表连接在串联电路中，测量在不同的电阻上的电压值，并记录。
3. 搭建并联电路：将电源的正极分别与多个电阻的一端连接，再将这些电阻的另一端连接在一起，最后将电源的负极连接在这些电阻连接处。
电阻的值可以选择不同的数值。
4. 将电压表连接在并联电路中，测量在不同的电阻上的电压值，并记录。
实验数据：1. 串联电路中电压的测量结果：电阻1上的电压：V1 = 2V电阻2上的电压：V2 = 3V电阻3上的电压：V3 = 4V总电压：Vtotal = V1 + V2 + V3 = 2V + 3V + 4V = 9V2. 并联电路中电压的测量结果：电压测量结果与电阻的具体数值和连接方式有关，根据实验条件进行测量并记录。
实验结论：1. 在串联电路中，电压之和等于总电压。
即Vtotal = V1 + V2+ V3 + ... + Vn，其中V1、V2、V3...为各个电压值。
2. 在并联电路中，每个电阻的电压都相等，总电压等于任一电阻上的电压。
即Vtotal = V1 = V2 = V3 = ... = Vn。
3. 串联电路中，电阻越多，总电压会有所增加；而并联电路中，电阻越多，总电压会有所减小。
4. 串联电路中，电流经过每个电阻元件时都是相同的；并联电路中，电流分别通过每个电阻元件，总电流等于各个电流之和。

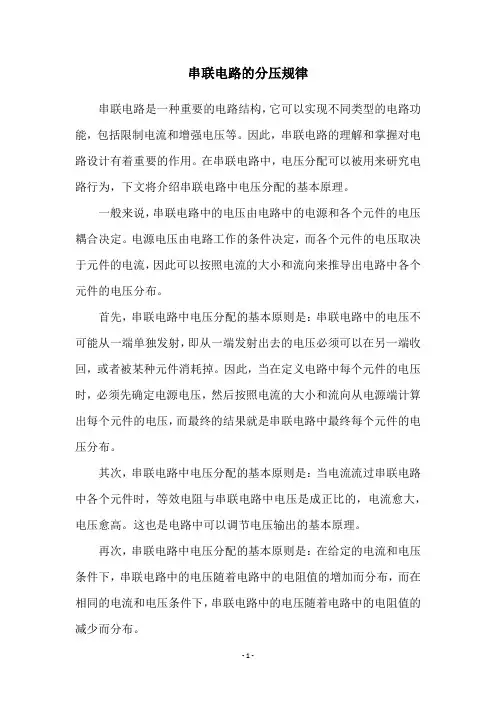

串联电路的分压规律
串联电路的分压规律串联电路是一种重要的电路结构，它可以实现不同类型的电路功能，包括限制电流和增强电压等。
因此，串联电路的理解和掌握对电路设计有着重要的作用。
在串联电路中，电压分配可以被用来研究电路行为，下文将介绍串联电路中电压分配的基本原理。
一般来说，串联电路中的电压由电路中的电源和各个元件的电压耦合决定。
电源电压由电路工作的条件决定，而各个元件的电压取决于元件的电流，因此可以按照电流的大小和流向来推导出电路中各个元件的电压分布。
首先，串联电路中电压分配的基本原则是：串联电路中的电压不可能从一端单独发射，即从一端发射出去的电压必须可以在另一端收回，或者被某种元件消耗掉。
因此，当在定义电路中每个元件的电压时，必须先确定电源电压，然后按照电流的大小和流向从电源端计算出每个元件的电压，而最终的结果就是串联电路中最终每个元件的电压分布。
其次，串联电路中电压分配的基本原则是：当电流流过串联电路中各个元件时，等效电阻与串联电路中电压是成正比的，电流愈大，电压愈高。
这也是电路中可以调节电压输出的基本原理。
再次，串联电路中电压分配的基本原则是：在给定的电流和电压条件下，串联电路中的电压随着电路中的电阻值的增加而分布，而在相同的电流和电压条件下，串联电路中的电压随着电路中的电阻值的减少而分布。
最后，串联电路中电压分配的基本原则是：在恒定的元件电阻和电路电压条件下，电流大小会影响串联电路中元件电压的分布，其分布规律可以用一个经典的等效电路模型来说明，即所谓的“串联分压”模型，这种模型可以根据不同的电流强度来计算出每个元件的电压值。
以上就是串联电路中电压分配的基本原理介绍，从这些原理可以看出，串联电路中电压分配是一个复杂的过程，需要考虑电源电压、电压关系和元件参数等因素，但只要熟悉这些原理，就可以设计出更为合理的串联电路。
16.2 串、并联电路中电压的规律说课稿
【导言】电学是物理学中非常重要的一个分支，它研究的是电荷和电流的运动规律，涉及到许多基本的电路原理。
串联电路和并联电路是电路中最基本的两种连接方式，对于电压的规律也有着各自的特点。
在本次说课中，我将结合串联电路和并联电路，阐述电压的规律。
【一、串联电路中电压的规律】1. 串联电路的基本概念在串联电路中，电器设备的正负极依次相连，电流只有一条路径可走，因此串联电路中的电阻依次相加。
在串联电路中，电压的规律是每个电阻所耗电压之和等于总电压。
2. 串联电路中电压的计算公式在串联电路中，若有两个电阻R1、R2，接入总电压为V，根据欧姆定律和串联电路中电压分配的特点，可以得到以下计算公式：U1 = V * (R1 / (R1 + R2))U2 = V * (R2 / (R1 + R2))其中，U1和U2分别代表两个电阻上的电压，分析公式可知，串联电路中电压是根据电阻值的比例进行分配的。
3. 串联电路中电压的实验验证通过实验装置，可以搭建串联电路，接入电压表进行测量。
选取不同大小的电阻R1、R2，并应用不同的电压进行实验验证。
实验结果表明，不同电阻上的电压比例符合上述的计算公式。
【二、并联电路中电压的规律】1. 并联电路的基本概念在并联电路中，各个电器设备的正负极并联相连，因此并联电路中的电压相同。
在并联电路中，电流会根据电阻的大小分流，在各个支路中形成不同的电流。
2. 并联电路中电压的计算公式在并联电路中，若有两个电阻R1、R2，接入电压为V，根据并联电路中电流分流的特点，可以得到以下计算公式：U1 = VU2 = V通过计算公式可知，并联电路中各个支路上的电压都等于总电压，即电压分配是均匀的。
3. 并联电路中电压的实验验证通过实验装置，可以搭建并联电路，接入电压表进行测量。
选取不同大小的电阻R1、R2，并应用不同的电压进行实验验证。
实验结果表明，并联电路中各个支路上的电压都等于总电压，验证了并联电路中电压分配的规律。
串并联电路中电流电压电阻的规律
串并联电路中电流电压电阻的规律
串联电路： 1、电流相同：在串联电路中，连接的所有电路元件的电流值是相等的； 2、电压总和：在串联电路中，所有电路元件的电压之和等于电源电压； 3、阻值总和：在串联电路中，所有电路元件的阻值之和等于总阻值。
并联电路： 1、电压相同：在并联电路中，连接的所有电路元件的电压值是相等的； 2、电流总和：在并联电路中，所有电路元件的电流之和等于总电流； 3、阻值的倒数：在并联电路中，所有电路元件的阻值的倒数之和等于总阻值的倒数。

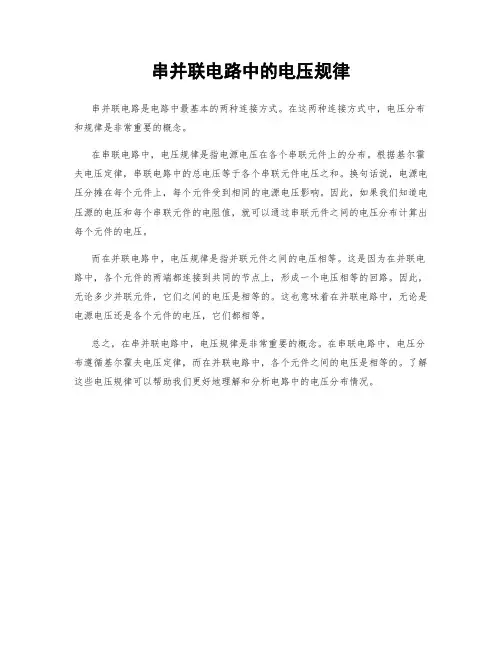

串并联电路中的电压规律
串并联电路中的电压规律
串并联电路是电路中最基本的两种连接方式。
在这两种连接方式中，电压分布和规律是非常重要的概念。
在串联电路中，电压规律是指电源电压在各个串联元件上的分布。
根据基尔霍夫电压定律，串联电路中的总电压等于各个串联元件电压之和。
换句话说，电源电压分摊在每个元件上，每个元件受到相同的电源电压影响。
因此，如果我们知道电压源的电压和每个串联元件的电阻值，就可以通过串联元件之间的电压分布计算出每个元件的电压。
而在并联电路中，电压规律是指并联元件之间的电压相等。
这是因为在并联电路中，各个元件的两端都连接到共同的节点上，形成一个电压相等的回路。
因此，无论多少并联元件，它们之间的电压是相等的。
这也意味着在并联电路中，无论是电源电压还是各个元件的电压，它们都相等。
总之，在串并联电路中，电压规律是非常重要的概念。
在串联电路中，电压分布遵循基尔霍夫电压定律，而在并联电路中，各个元件之间的电压是相等的。
了解这些电压规律可以帮助我们更好地理解和分析电路中的电压分布情况。
串联电路中电压规律
串联电路中电压规律
串联电路中电压规律是指在串联电路中，由于电阻元件的存在，电流会分布在各个元件上，而各个元件之间的电压差将受到影响。
因此，在串联电路中，电压不再是一个简单的定值，而是会随着电流的变化而发生变化。
串联电路中电压的规律总结如下：
1、电压法则：在串联电路中，电压的总和等于供电电源的电压。
也就是说，如果有n个电阻元件在串联，那么这n个电阻元件的电压之和等于供电源的电压。
2、电流法则：在串联电路中，各电阻元件的电流都是相等的，并且等于供电源的电流。
也就是说，如果有n个电阻元件在串联，那么这n个电阻元件的电流都等于供电源的电流。
3、Ohm定律：在串联电路中，电流与电压成正比，也就是说，如果有n个电阻元件在串联，那么这n个电阻元件的电压和电流之间存在Ohm定律关系，即电流与电压之间的比值等于电阻元件的阻值。
4、Kirchhoff定律： Kirchhoff定律指出，在串联电路中，所有电压之和等于零，也就是说，如果有n个电阻元件在串联，那么这n个电阻元件的电压之和等于零。
串联电路的电压规律也可以通过电路图来表示，如果有n个电阻元件在串联，那么电路图中的每条线都代表一个电压节点，这些电压节点的电压之和等于供电源的电压，而每个电压节点之间的电压差等于电阻元件的阻值，因此，串联电路中电压规律也可以通过电路图来表示。
串联电路中电压规律对于理解串联电路相当重要，它可以帮助我们更好地了解串联电路的工作原理，从而更好地利用串联电路实现我们的应用。
串联并联电压规律
知识要点梳理知识点1 串联电路中电压的规律规律：在串联电路中，电路中总电压等于各段电路电压之和。
公式表达为：n U U U U U ++++= 321总【说明】（1）物理规律具有普遍性，在实验时，需要更换的负载，即用不同规格两盏灯将L 1 、L 2更换，重做实验，进行多次测量。
（2）实验前设计好数据表格，这也是研究定量实验时必须要做的准备工作。
知识点2 并联电路中电压的规律规律：在并联电路中，电路中总电压等于各支路电压。
公式表达为：n U U U U U ===== 321总【注意】几个并联的用电器，其两端都相等；但两端电压相等的用电器，可能是并联，也可能是串联。
例如，两个完全相同的用电器串联，它们两端的电压也相等。
知识点3 用电压表检测电路中的正故障（1）电压表无示数，则说明电压表没有电流通过，可能是原因是：①断路：电压表的接线柱接触不良；被测电路以外有断路，电压表没能与电源（提供电压的装置）连通；②被测电路短路（或测的是导线两端电压）。
（2）电压表有示数，则说明电压表有电流通过，或者说电压表与电源是相通的。
如果出现断路，则断路处一定在电压表所测的电路部分，且此种情况下电压表示数接近电源电压值。
例题讲解典题精析一如图所示的电路中，当S 1闭合、S 2断开时，电压表示数为2.5V ；当S 1断开、S 2闭合时，电压表示数为6V 。
则灯L 1两端电压为 V ，灯L 2两端电压为 V ，电源电压为 V 。
【思路导析】当S 1闭合、S 2断开时，灯L 1和L 2串联，电压表测的是L 1两端的电压，即L 1两端电压为2.5 V ；当当S 1断开、S 2闭合时，灯L 1和L 2还是串联，电压表测的是L 1和L 2串联后的总电压，即电压表示数为6V ，灯L 2两端电压为U 2=U －U 1=6V －2.5 V =3.5 V 。
答案：2.5 V 3.5 V 6V变式训练一在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L 2两端电压，连接电路如图甲所示，图中有一根导线连错了，请你在连错的导线上划“×”，并用笔画线代替导线将电路连接正确。
第16章 第2节 串、并联电路中电压的规律
A．整理器材，结束实验 B．换用不同规格的小灯泡，再测出几组电压值 C．分析数据，得出结论 D．换用电压表的另一量程，再测出几组电压值
2. 如图所示的电路中，闭合开关 S，已知电源电
压为 6 V，L1 两端的电压为 2 V，则下列说法正确的是 (A)
A．电压表的示数为 2 V
B．电压表的示数为 4 V
9. 小聪同学在做“用电压表测量电压”实验时，用 电压表分别测量接在同一电路中的两个灯泡两端的电
压，发现两个灯泡两端电压相等，同时观察到两个灯 泡的亮度不同，则这两个灯泡是并联 (填“串联”或“并 联”)的，你判断的理由是 灯泡两端电压相等而亮度不 同，说明通过灯泡的电流不同，所以两灯是并联的 ．
5. 如图所示，一种节日小彩灯是由多个小灯泡串 联而成的，若每个小彩灯上标注的正常工作电压是 12 V，为了不将灯烧坏，至少应将 19 个小彩灯 串 (填 “串”或“并”)联接在家庭电路两端．
知识点 并联电路的电压规律
6. 如图所示的电路中，电源电压保持不变，当开
关 S 闭合时，电压表示数将( C )
A．变大
B．变小
C．不变
D．无法判断
第 6 题图
7. 如图所示，灯泡 L1 比 L2 亮，电压表 V2 示 数为 6 V，下列说法正确的是( A )
A．V1 示数为 6 V B．V1 示数大于 6 V C．V 示数小于 6 V D．V 示数大于 6 V
第 7 题图
8. 小宇同学把两只灯泡接在一个电路中，用电流 表正确测出流过 L1 的电流是 0.2 A，流过 L2 的电流是 0.3 A，由此可以判断 L1 和 L2 是 并 联关系；若用电 压表正确测出 L2 两端电压时 3 V，这时 L1 两端的电压 是 3 V.
串、并联电路中电压的规律
串、并联电路中电压的规律以串、并联电路中电压的规律为标题，我们来探讨一下电路中电压的变化规律。
在电路中，电压是电子流动的驱动力，它决定了电流的大小和方向。
串联和并联电路是最基本的电路连接方式，它们在电压的分布和变化上有着不同的规律。
我们来看串联电路。
串联电路是指将电器按顺序连接在一起，形成一个回路。
在串联电路中，电流只有一条路径可以流动，因此电流在各个电器之间保持不变。
根据欧姆定律，电流的大小等于总电压除以总电阻，即I = U/R。
由此可知，在串联电路中，电压的分布是不均匀的，它会根据电阻的大小而分配给各个电器。
具体来说，电压在串联电路中按照电阻的大小成比例地分布，电阻越大的电器所占的电压比例就越大。
接下来，我们来看并联电路。
并联电路是指将电器分别连接在不同的分支上，形成一个分支并列的回路。
在并联电路中，电流可以选择不同的路径流动，因此总电流等于各个分支电流的总和。
同样根据欧姆定律，电流的大小等于电压除以电阻，即I = U/R。
由此可知，在并联电路中，电压的分布是均匀的，各个电器之间的电压相等。
这是因为在并联电路中，各个分支的电阻是独立的，电流可以自由选择路径，所以电压分布是相等的。
总结一下串、并联电路中电压的规律，串联电路中电压的分布是不均匀的，按照电阻的大小成比例分配；而并联电路中电压的分布是均匀的，各个电器之间的电压相等。
这个规律对于电路的设计和分析非常重要，它可以帮助我们更好地理解电路中电压的变化和分配情况。
在实际应用中，我们经常会遇到串联和并联电路的组合。
在这种情况下，电压的规律可以根据串联和并联的顺序来确定。
例如，如果一个电路先是串联电路，再与其他电器并联，那么串联电路中的电压分布按照串联电路的规律进行，而并联电路中的电压分布则按照并联电路的规律进行。
这样，我们可以根据电路的连接方式和顺序，来确定电压的变化规律。
除了串、并联电路的电压规律，我们还需要了解电压的测量和控制。
在电路中，我们可以使用电压表来测量电压的大小。
串联电路电压的规律
串联电路电压的规律引言在电学领域中，串联电路是指多个电阻、电容或电感等元件依次连接在一起，形成一个电流只能沿着一个路径流动的电路。
在串联电路中，电压的分布是一个重要的问题，了解电压的规律对于电路的分析和设计至关重要。
本文将详细介绍串联电路电压的规律。
串联电路的基本概念在串联电路中，电流沿着一个路径流动，通过每个元件的电流相等，而电压则分布在不同的元件上。
因此，了解电压的规律是分析和设计串联电路的基础。
串联电路中电压的分配规律1. 串联电压分配定律串联电路中，电压按照元件的电阻大小进行分配。
根据串联电压分配定律，每个元件的电压与其电阻成正比。
假设串联电路中有n个元件，分别为R1、R2、…、Rn，总电压为V，电流为I。
则每个元件的电压可以用下式表示：V1 = V * (R1 / R总)V2 = V * (R2 / R总)…Vn = V * (Rn / R总)其中，R总表示串联电路的总电阻，可以通过R总= R1 + R2 + … + Rn计算得到。
2. 串联电压分配的例子为了更好地理解串联电压分配规律，我们来看一个具体的例子。
假设有一个串联电路，其中有三个电阻，分别为R1 = 10Ω，R2 = 20Ω，R3 =30Ω。
总电压为V = 12V。
首先计算串联电路的总电阻：R总= R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω根据串联电压分配定律，可以计算每个电阻上的电压：V1 = V * (R1 / R总) = 12V * (10Ω / 60Ω) = 2VV2 = V * (R2 / R总) = 12V * (20Ω / 60Ω) = 4VV3 = V * (R3 / R总) = 12V * (30Ω/ 60Ω) = 6V因此，在这个例子中，电阻R1上的电压为2V，电阻R2上的电压为4V，电阻R3上的电压为6V。
3. 串联电压分配的特点从上面的例子可以看出，串联电压分配规律具有以下特点：•电压按照电阻大小进行分配，电阻越大，电压越大；•串联电压分配定律适用于任意数量的串联元件；•串联电压分配定律适用于电阻、电容和电感等元件。
串并联中电压的规律
任务名称：串并联中电压的规律一、串并联电路的基本概念1.1 串联电路串联电路是指电路中的元件按照一定的顺序依次连接起来，电流只有一条路径可以流通。
在串联电路中，电流在各个元件之间是相等的，而电压则会分配给各个元件。
1.2 并联电路并联电路是指电路中的元件同时连接在电源的正负极上，电流可以分成多条路径流通。
在并联电路中，各个元件之间的电压是相等的，而电流则会分配给各个元件。
二、串联电路中电压的规律2.1 串联电路的电压分配规律在串联电路中，电压会按照元件的电阻值来分配。
根据欧姆定律，电压与电阻成正比，电流与电阻成反比。
因此，电阻值较大的元件会分配到较高的电压，而电阻值较小的元件则会分配到较低的电压。
2.2 串联电路中电压的计算方法串联电路中各个元件的电压可以通过总电压和各个元件的电阻值来计算。
假设串联电路总电压为V，总电阻为R，则各个元件的电压可以通过下面的公式计算：V1 = V * (R1 / R) V2 = V * (R2 / R) … Vn = V * (Rn / R)其中，V1、V2、…、Vn分别表示各个元件的电压，R1、R2、…、Rn分别表示各个元件的电阻值。
三、并联电路中电压的规律3.1 并联电路的电压分配规律在并联电路中，各个元件之间的电压是相等的。
这是因为并联电路中各个元件连接在电源的正负极上，所以它们之间的电压是相同的。
3.2 并联电路中电压的计算方法并联电路中各个元件的电压可以通过总电流和各个元件的电阻值来计算。
假设并联电路总电流为I，总电阻为R，则各个元件的电压可以通过下面的公式计算：V1 = I * (R / R1) V2 = I * (R / R2) … Vn = I * (R / R n)其中，V1、V2、…、Vn分别表示各个元件的电压，R1、R2、…、Rn分别表示各个元件的电阻值。
四、串并联电路中电压的比较4.1 串联电路和并联电路中电压的比较在串联电路中，电压会按照元件的电阻值来分配，电阻值较大的元件会分配到较高的电压。
实验串联电路中电压的规律
串联电路中电压的规律：
（目的：探究AC两点间的电压与AB、BC两点间电压的关系）
电路图：
并联电路中电压的规律：
（目的：AC两点间的电压与L1、L2两点间电压的关系）
• 电路图
L1
A
L2
C
探究电阻上的电流跟两端电压的关系：
• 实验电路图 串联电路中电压的规律：
“一上一下”接法，同时在闭合开关前，滑动变阻器要移到最大阻值处，保护电路。 （目的：AC两点间的电压与L1、L2两点间电压的关系） （目的：AC两点间的电压与L1、L2两点间电压的关系） 三 实验注意事项： （目的：探究AC两点间的电压与AB、BC两点间电压的关系） 探究电阻上的电流跟两端电压的关系： 串联电路中电压的规律：
V
测量小灯泡的电阻
（ 实验原理：根据欧姆定律I=Байду номын сангаас/R可得，电阻的大小R=U/I，
检查电所路连以接无只误后要再闭我合开们关！测出导体两端的电压和通过导体的电流，再根
在连接实验电路时，开关必须处于断开状态。
串 （联目电的据路 ：中 A公C电两压点式的间规的R律电=：压U与L/1I、即L2两可点间以电压求的关出系）电阻，这种方法叫做“伏安法”测 电阻） （目的：AC两点间的电压与L1、L2两点间电压的关系）
（目的：AC两点间的电压与L1、L2两点间电压的关系）
• 电路图 V （目的：探究AC两点间的电压与AB、BC两点间电压的关系）
“一上一下”接法，同时在闭合开关前，滑动变阻器要移到最大阻值处，保护电路。 探究电阻上的电流跟两端电压的关系：
测量小灯泡的电阻
（ 实验原理：根据欧姆定律I=U/R可得，电阻的大小R=U/I，所以只要我们测出导体两端的电压和通过导体的电流，再根据公式R=U/I
探究串联电路电压的规律
探究串联电路电压的规律1. 串联电路的基础知识说到串联电路，大家可能心里都有个底——就是把电器一个接一个地串在一起。
就像是一条长长的链子，链子的每一个环都是电器。
在这种电路里，电流是一条独木桥，所有的电器都得排队通过。
电流在这条路上流动得可欢快了，但问题来了，电压是怎么分配的呢？咱们一起扒一扒这个电路的“家族事务”。
在串联电路中，电压是如何分配的呢？简单来说，总电压就像是一块大蛋糕，得在各个电器之间均匀切分。
比如说，如果咱们有个9伏特的电池，接上三个电器，电压是怎么分的呢？每个电器可能拿到的电压不一定相同，这可就得看每个电器的“身价”了。
每个电器的电阻越大，分到的电压就越多。
就像谁在家里忙得最辛苦，谁就得到的家务分红多一点，大家伙心里都明白！2. 电压分配的规律2.1 电阻与电压的关系电阻越大，分到的电压就越高，真是“有钱人多拿钱”的道理。
在生活中，如果咱们把电器比作家里不同的人，电阻大的就像是那位爱出风头的亲戚，总是抢着发言，结果大家都得听他。
反过来说，电阻小的电器，分到的电压就少了，像是那位默默无闻的老妈子，辛辛苦苦不求回报，电压少得可怜。
这可不是说电阻大的电器就一定是好事，电压高了，电流自然也受影响。
如果电流过大，可能导致电器烧毁，真是“越高越危险”啊！所以在设计电路的时候，得好好考虑电器之间的“身份差距”，确保它们能和谐共处。
2.2 实际应用中的电压分配那么，这样的电压分配规律在实际生活中有什么应用呢？举个简单的例子，咱们在家里用的节能灯和普通灯泡。
如果把它们放在同一个串联电路里，节能灯可能会因为电阻大而分到更多电压，这样一来，普通灯泡就可能亮得不够。
于是，咱们就得聪明一点，尽量别把它们放在一起，免得最后两头都不讨好，成了“鸡犬不宁”的局面。
其实，这就像是我们生活中的团队合作，大家的角色不同，但得互相理解和支持，才能把事情做好。
电压的分配规律，让我们明白每个“家族成员”在电路中的重要性，也让我们在生活中懂得“各司其职”的道理。
九年级物理串并联电路中电压的规律
九年级物理串并联电路中电压的规律电路是物理学中的重要概念，它是由电源、导线和电阻等元件组成的路径，用来传输电流。
在电路中，电压是一个重要的物理量，它表示单位正电荷在电路中所具有的电势能。
在九年级物理中，我们学习了串联电路和并联电路，并且了解了它们中电压的规律。
我们来了解一下串联电路。
串联电路是将多个电阻依次连接在一起，电流只能沿着一条路径流动的电路。
在串联电路中，电压的规律是电压总和等于各个电阻的电压之和。
简单来说，就是串联电路中的电压是分压的。
举个例子来说明串联电路中电压的规律。
假设有一个串联电路，其中有三个电阻分别是R1、R2和R3，电源的电压为U。
根据串联电路的特点，电流在电路中是恒定的，我们假设电流为I。
根据欧姆定律，我们知道电压等于电流乘以电阻，即U=I×R。
利用这个公式，我们可以得到R1上的电压为U1=I×R1，R2上的电压为U2=I×R2，R3上的电压为U3=I×R3。
而根据电压总和等于各个电阻的电压之和的规律，我们可以得到串联电路中的电压规律为U=U1+U2+U3=I×R1+I×R2+I×R3=I×(R1+R2+R3)。
从上面的推导可以看出，在串联电路中，总电压等于各个电阻上的电压之和，而电流在串联电路中是恒定的。
所以，串联电路中的电压是分压的，各个电阻所占的电压比例取决于它们的电阻大小。
接下来，我们来了解一下并联电路。
并联电路是将多个电阻连接在一起，每个电阻之间是平行连接的电路。
在并联电路中，电压的规律是电压相等，即各个电阻上的电压相同。
同样，我们通过一个例子来说明并联电路中电压的规律。
假设有一个并联电路，其中有三个电阻分别是R1、R2和R3，电源的电压为U。
根据并联电路的特点，电流会分流通过各个电阻，我们假设电流在电路中分别为I1、I2和I3。
根据欧姆定律，我们知道电压等于电流乘以电阻，即U=I×R。
串并联电路中电压规律的实验心得
如何深入理解串并联电路中的电压规律1. 理论知识的重要性在学习电路理论的过程中，我们经常会遇到串联电路和并联电路这两个重要的概念。
了解电路中的电压规律对我们进一步深入理解电路的工作原理至关重要。
在本文中，我将共享一些关于串并联电路中电压规律的实验心得，希望能够帮助读者更好地理解这一概念。
2. 串联电路中的电压规律首先我们来看串联电路中的电压规律。
在串联电路中，电压的总和等于各个电阻上电压的总和。
也就是说，串联电路中的电压规律可以用以下公式表示：\[ U_{\text{总}} = U_{\text{1}} + U_{\text{2}} + ... + U_{\text{n}} \]其中，\( U_{\text{总}} \) 为总电压，\( U_{\text{1}} \)，\( U_{\text{2}} \)，...，\( U_{\text{n}} \) 分别为各个电阻上的电压。
3. 实验验证为了验证串联电路中的电压规律，我们进行了一系列的实验。
首先我们搭建了一个简单的串联电路，包括三个电阻。
通过改变电阻的数值，我们测得了各个电阻上的电压，并用示波器进行了实时监测。
实验结果表明，串联电路中的电压规律得到了有效验证。
4. 并联电路中的电压规律接下来，让我们来看并联电路中的电压规律。
在并联电路中，各个电阻上的电压相等。
也就是说，并联电路中的电压规律可以用以下公式表示：\[ U_{\text{总}} = U_{\text{1}} = U_{\text{2}} = ... = U_{\text{n}} \] 其中，\( U_{\text{总}} \) 为总电压，\( U_{\text{1}} \)，\( U_{\text{2}} \)，...，\( U_{\text{n}} \) 分别为各个电阻上的电压。
5. 实验验证同样地，我们进行了一系列的实验来验证并联电路中的电压规律。
搭建了一个简单的并联电路并测得了各个电阻上的电压。
串联电路总电压
串联电路总电压串联电路是一种常见的电路连接方式，它由多个电器或电子元件依次连接而成。
在串联电路中，电压的分布与电阻的分布有密切关系。
本文将从串联电路总电压的定义、计算公式、电压分配规律以及实际应用等方面进行阐述。
一、串联电路总电压的定义串联电路是指多个电器或电子元件按顺序连接在同一回路中的电路。
在串联电路中，电流只有一条路径，所以电流大小是恒定的。
而电压则会在各个电阻上分配，形成电压分压。
串联电路的总电压等于各个电阻上的电压之和。
假设有n个电阻串联连接在一起，电阻分别为R1、R2、…、Rn，总电压为V，那么总电压V等于各个电阻上的电压之和，即V=V1+V2+…+Vn。
三、串联电路总电压的分配规律在串联电路中，电压会按照电阻的大小进行分配。
根据欧姆定律，电压与电阻成正比，即电压越大，所占比例就越大。
因此，电阻越大的电阻上的电压就越大。
假设有两个电阻R1和R2，它们的电阻分别为R1和R2，总电压为V，那么根据电压分配规律可知，R1上的电压V1与R2上的电压V2之间的关系是V1/V2=R1/R2。
四、串联电路总电压的实际应用串联电路总电压的概念在实际应用中非常广泛。
例如，在家庭用电中，我们通常会使用串联电路连接电灯、电视、冰箱等电器。
在这种情况下，总电压就是家庭用电的电压，各个电器的电压分配则根据电阻大小来确定。
另外，在电子电路中，串联电路也是非常常见的连接方式，例如手机、电脑等电子设备的电路中都存在串联电路。
串联电路总电压是串联电路中各个电阻上电压之和，根据电阻大小，电压会在各个电阻上分配。
串联电路总电压的计算公式和电压分配规律都可以通过欧姆定律来推导。
在实际应用中，串联电路总电压的概念被广泛应用于家庭用电以及电子电路中。
了解串联电路总电压的概念和计算方法对于电路设计和故障排除都具有重要意义。
希望本文能够帮助读者更好地理解串联电路总电压的概念和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V
［知识应用自测］
1.如图6—2—9所示，电源电压为7 V 恒泄不变，当S 断开时，电压 表的示数为4 V,则L ：两端的电压为多少当S 闭合时，电压表所显示的电 压值应是多少
答题向导
一注意开关S 闭合时J 被短
路.
答案：3 V 7 V
解析：在这个电路中，当S 断开时，L ：和L ：是串联的，而总电压艮 7 V,电压表的示数Li=4 V,则L ：两端的电压可按串联电路中总电压 等于各部分电路两端电压之和的关系得到•即UFU —U 冃V —4 V 二3 V.
当S 闭合时，L’被短路，即电流经J 后，不再经L ：,直接回到电源的 负极，因此L ：两端的电压"0,电压表的示数=1^7 V.
2.如图6-2-10所示，电源电压为6 V,当开关S 闭合时，电压表示 数为2Y, L ：两端电压是 ______________ V, L ：两端电压是 _______ V.当开关S 断开时, 电压表的示数为 _______ V.
答案：4 2 6
解析：分析电路可知，当开关S 闭合时，灯L,、L ：串联，电压表与灯 L=并联，测岀L ：两端的电压氐为2 V,根据仁G+圧，得到L’两端的电压: 心;二0‘•一炉6V —2V 二4 V.当开关S 断开时，电压表与电源、灯L ：串联在一起, 相当于把电压表直接并联在电源的两端，所以电压表的示数为电源电压6 V.
3.图6-2-11甲是用电压表测疑电压的实验电路图，电压表所用量 程不明，电压表K 、仏的指针位置分别如图乙、丙所示•则电压表％、％ 的读数分别为 、
___________________ , L ：两端的电压为 ________________ .
图 6-2-11
答案：V 4 V
解析：分析电路可知， 电压表％并联在电源的两端，测的是电源电压，所以％的示数大于K 的
电压表％并联在L 冷勺两端，测的是Li 的电压. 示数，乙图中的电压值髙于丙图中的电压值，所以乙图选用的量程是0 3V 的，电压值为；甲图选用的量程是0〜15V 的，电压值为4 V.因此电源 电压庐4 V,匚的电压厶匸V, L ：的电压£初一心；二4V — V=
-电源是提供电压的装置， 而电灯是用电的装苣.电压表并 联在哪个用电器的两端，可以采 用移动结点的方法.
-观察两个电压表测的分别 是哪部分的电压，哪个电压髙, 再判断所选的量程.
图 6-2-10
V.
4.三个相同的灯泡串联在电路中（如图6-2-12所示），S闭合时, K的示数为24 V, %的示数也为24 V,那么电源电压为（）
V V
答案：D
解析：三个灯泡相同，分得的电压是相同的，X的示数为24 V,则判断出每个灯泡上而的电压为12 V,三个灯泡的总电压为36 V.所以选项D 是正确的.
5.把两个相同的灯泡串联接到由3节干电池串联成的电池组中.现要
用学校实验室的电压表分别测量单个灯泡两端的电压和两个灯泡串联起来的总电压，电压表的量程应分别使用（）
V, 3 V
V, 3 V
V, 15 V
V, 15 V
答案：D
解析：三节干电池串联总电压为V,两个相同的灯泡串联，每个灯泡分担的电压为V,所以测量单个灯泡两端的电压时，电压表的量程选择3 V 的即可，而两个灯泡两端的总电压为电源电压V,故测量两个灯泡串联起来的总电压时，电压表的量程应使用15 V的.
6.将电灯L,、L：串联，用电压表测出电灯L：两端的电压是8 V,电灯
L：、L：串联的总电压是12 V,那么电灯L：两端的电压和两灯中电流的关系是（）
V,
V,L<Iz
V,
V,I^Iz
答案::c
解析：根据串联电路电流间的关系：电流处处相等，可以排除A、B 选项，再根据串联电路电压间的关系得到l^U-L^n V-8 V=4 V,所以选项C是正确的.
7.如图6-2-13所示，开关S接1时，电压表的示数为4 V：开关S 接2时，电压表的示数为2 V.则灯L：两端的电压是 ______________________ V： L：两端
的电压是_________ V；电源电压为_________ V.
-先观察电压表测的是哪部分的电压，然后应用串联电路电压间的关系解决.
-记住每节干电池的电压和干电池串联后的总电压与每节干电池电压间的关系，以及串联电路电压间的关系.
一综合考虑串联电路电压、电流间的关系.
-通过开关改变了电压表所测量的部分，电路中用电器的连接方式没有变
注意：实际操作中并不是这么简单，如果这样操作，电压表的指针偏转方向会出现什么问题为
FF
图 6-2-13
答案：4 2 6
解析：开关S 接1时，电压表并联在L ：的两端，示数为4V,则灯L’ 两端的电压是4 V,开关S 接2时，电压表并联在L ：的两端，示数为2V, 则灯L ：两端的电压是2 V.灯L ：与L ：串联，根据串联电路电压间的关系， 得到电源电压为先広+炉4 V+2 V 二6 V.
8•在图6-2-14中 （1） 将电灯L ：、L ：串联起来，用电压表测L’两端的电压，在图上画 出连接方法.
（2） 若用电压表测出电灯J 两端的电压是2 V,电源电压是6 V,那 么电灯L ：两端的电压是多大
解析：（1）略
（2）根据串联电路电压间的关系，得到：炉Z7—曙6 V-2 V 二4 V. 9.某同学在探究串联电路电压间关系时设计了如图6-2-15所示的 电路图，
并通过改变电源电压取得了三组实验数据，英中第二次和第三次 实验时电压表％、％
的示数分别如图6-2-16所示.
图 6-2-15
什么
一连接电路时，先连其他电 路，
最后连接电压表
.
-注意三个电压表分别并联 在
哪部分电路的两端，测的就是 哪部分
的电压.
图 6-2-14
答案：（1）见图6-2-17所示 （2） 4 V
图 6-2-17
中__________________________ ・
答案：（1） V 4 V
（2）两端的总电压等于各•部分电路两端的电压之和
解析：（1）甲图选择了 3 Y的量程，指针指在1个大格、5个小格处, 电压为V：乙图选择了15 V的量
程，指针指在8个小格处，电压为4 V.
（3）三组数据间的关系是：3 V二1 V+2 V, V= V+3 V, 6 V=
2 V+4 V,分析得到：％的示数等于％的示数加％的示数，即L’、L：两端的总电压等于L,与L：两端的电
压之和.
瑞瑞同学存探究串联电路电压规律的实验中。
捉出猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。
于是，他准备了两只相同的灯泡L：和L：以及其他器材进行实
验。
按下图所示的电路图连接电路：闭合开关，用电压农测出AB、BC、AC之间的电压，并记录在
下列农格中。
AB间电压BC间电压AC间电压
（1）分析瑞瑞同学的实验数据得出的结论与他的猜想
符”）。
（填相符”或"不相
（2）评价这个实验的不足之处。
1. 如果电源是理想的，即不考虑内阻时，两种说法都对。
但是当电源有内阻, 内阻要
分一部分电压，这时电压表测的就只能是L1和L2的电压，它的值小于电源电压。
图6-2-16
实验次数
电压表K的示数电压表％的示数电压表％的示数
1 1 V
2 V
3 V
2 3 V V
3 2 V 6 V
（1）把电压表的示数填入表中空格处.
（2）分析表中的实验数据，得到的实验结论是：串联电路
一注意电压表所选的量程，测
量数据记录时要包括数字和单位.
2. 电压表的使用都是并在被测元件两端，而并联的各个元件电压是相等的，所以从这个意义上讲，两个节点上并联了儿个元件，电压表就能测儿个元件。
如果电压表中含有一个灯泡和电源是不允许的，因为电圧表不是一个耗能元件，也不是供能元件。
