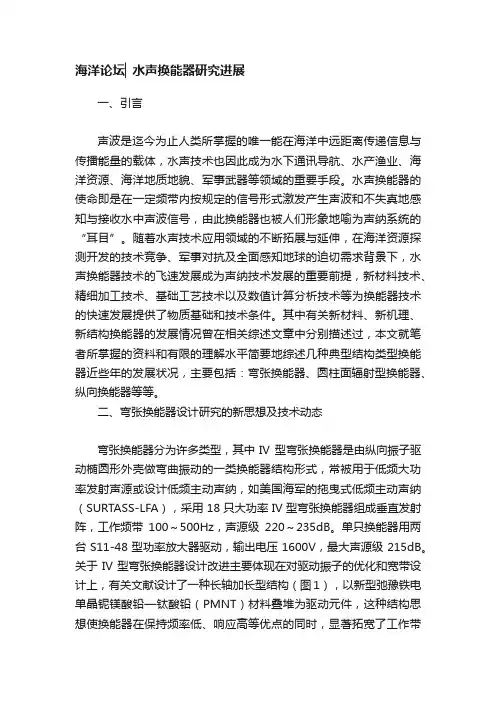

海洋论坛▏水声换能器研究进展一、引言声波是迄今为止人类所掌握的唯一能在海洋中远距离传递信息与传播能量的载体，水声技术也因此成为水下通讯导航、水产渔业、海洋资源、海洋地质地貌、军事武器等领域的重要手段。
水声换能器的使命即是在一定频带内按规定的信号形式激发产生声波和不失真地感知与接收水中声波信号，由此换能器也被人们形象地喻为声纳系统的“耳目”。
随着水声技术应用领域的不断拓展与延伸，在海洋资源探测开发的技术竞争、军事对抗及全面感知地球的迫切需求背景下，水声换能器技术的飞速发展成为声纳技术发展的重要前提，新材料技术、精细加工技术、基础工艺技术以及数值计算分析技术等为换能器技术的快速发展提供了物质基础和技术条件。
其中有关新材料、新机理、新结构换能器的发展情况曾在相关综述文章中分别描述过，本文就笔者所掌握的资料和有限的理解水平简要地综述几种典型结构类型换能器近些年的发展状况，主要包括：弯张换能器、圆柱面辐射型换能器、纵向换能器等等。
二、弯张换能器设计研究的新思想及技术动态弯张换能器分为许多类型，其中IV 型弯张换能器是由纵向振子驱动椭圆形外壳做弯曲振动的一类换能器结构形式，常被用于低频大功率发射声源或设计低频主动声纳，如美国海军的拖曳式低频主动声纳（SURTASS-LFA），采用18只大功率IV型弯张换能器组成垂直发射阵，工作频带100～500Hz，声源级220～235dB。
单只换能器用两台S11-48型功率放大器驱动，输出电压1600V，最大声源级215dB。
关于IV型弯张换能器设计改进主要体现在对驱动振子的优化和宽带设计上，有关文献设计了一种长轴加长型结构（图1），以新型弛豫铁电单晶铌镁酸铅—钛酸铅（PMNT）材料叠堆为驱动元件，这种结构思想使换能器在保持频率低、响应高等优点的同时，显著拓宽了工作带宽。
图1 长轴加长型宽带弯张换能器鱼唇式弯张换能器是我们近些年研究的一种新结构弯张换能器，采用变高度椭圆壳体，这样的壳体兼有振幅放大和高度加权放大的“双重放大”作用，采用T erfenol-D超磁致伸缩材料驱动和溢流腔结构，?3dB带通Q值小于3，采用了溢流腔填充顺性材料可获得较大的工作深度，该型换能器目前已经得到广泛应用，谐振频率可以从100Hz覆盖到1.8kHz，单只换能器谐振频率下声源级在190dB以上，图2给出其中两例换能器实物照片，系列换能器中几何尺寸最小的为长轴80mm，最大的长轴大于1m。
水声换能器及基阵 - 绪论
利用低声速、大应变功能材料：Terfenol-D
Material properties
Terfenol-D
Young's modulus（GPa）
30
Maximum strain（106 ）
1500-2000
Energy Density（ J / m3 ）
14000-25000
Wave speed（m/s）
能量所携带的信息（频率、幅度、相位等）重现.
Input electric signal
Output acoustic signal
Vice versa! Transducer is reciprocal.
水声换能器
Projector/transducer/transmitter (Electric signal → Acoustic signal)
ka 1
High power
Broadband
如何解决这些矛盾？从增加振动位移、辐射阻上入手
利用弯张换能器的位移放大效应
Displacement amplification effect of flextensional transducer
lever
压电堆在长轴方向上的振动位移，通过杠杆效应，在椭圆壳短轴方向放大了数倍
Inverse piezoelectric effect
������ = ������������3
������������3 = ������
1 2
������������������
2
=
������������
Voltage→electric field→strain→displacement→vibration in water→sound radiation
水声探测技术的未来发展方向研究

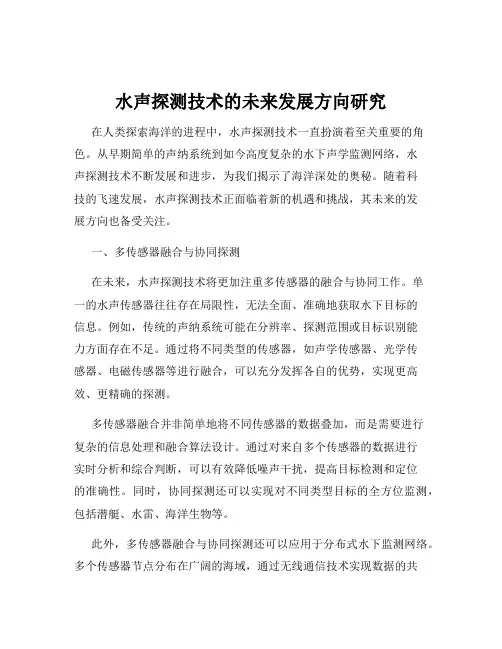

水声探测技术的未来发展方向研究在人类探索海洋的进程中，水声探测技术一直扮演着至关重要的角色。
从早期简单的声纳系统到如今高度复杂的水下声学监测网络，水声探测技术不断发展和进步，为我们揭示了海洋深处的奥秘。
随着科技的飞速发展，水声探测技术正面临着新的机遇和挑战，其未来的发展方向也备受关注。
一、多传感器融合与协同探测在未来，水声探测技术将更加注重多传感器的融合与协同工作。
单一的水声传感器往往存在局限性，无法全面、准确地获取水下目标的信息。
例如，传统的声纳系统可能在分辨率、探测范围或目标识别能力方面存在不足。
通过将不同类型的传感器，如声学传感器、光学传感器、电磁传感器等进行融合，可以充分发挥各自的优势，实现更高效、更精确的探测。
多传感器融合并非简单地将不同传感器的数据叠加，而是需要进行复杂的信息处理和融合算法设计。
通过对来自多个传感器的数据进行实时分析和综合判断，可以有效降低噪声干扰，提高目标检测和定位的准确性。
同时，协同探测还可以实现对不同类型目标的全方位监测，包括潜艇、水雷、海洋生物等。
此外，多传感器融合与协同探测还可以应用于分布式水下监测网络。
多个传感器节点分布在广阔的海域，通过无线通信技术实现数据的共享和协同处理，从而构建起一个覆盖范围广、监测能力强的水下探测体系。
二、智能化与自主化随着人工智能技术的不断发展，水声探测技术也将朝着智能化和自主化的方向迈进。
智能化的水声探测系统能够自动对采集到的声学信号进行分析和处理，实现目标的自动识别、分类和跟踪。
通过机器学习算法对大量的水声数据进行训练，系统可以学习到不同目标的声学特征，从而提高目标识别的准确性和效率。
自主化则意味着水声探测系统能够在无需人工干预的情况下，根据预设的任务和环境条件自主进行探测和决策。
例如，自主水下航行器（AUV）可以携带水声探测设备，在广阔的海域自主执行探测任务，根据实时获取的信息调整探测策略和路径。
这种自主化的能力不仅可以提高探测效率，还可以降低人力成本和风险。
水声换能器在海底通信中的研究

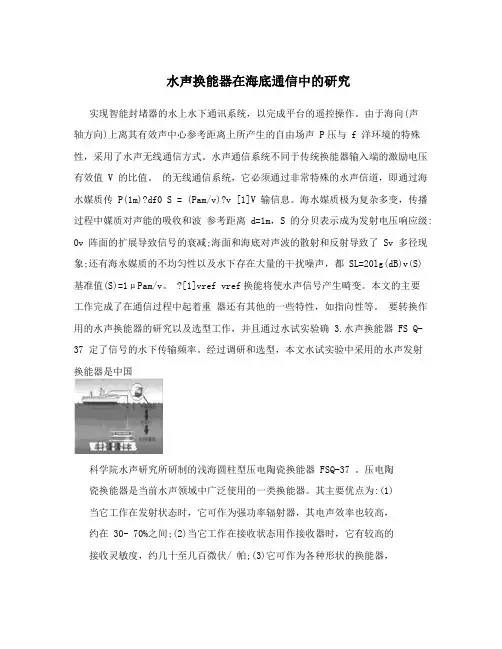

水声换能器在海底通信中的研究实现智能封堵器的水上水下通讯系统，以完成平台的遥控操作。
