江汉三牙轮钻头使用说明
江汉三牙轮钻头使用说明
钻头IADC H系列密封滑动轴承钢齿三牙轮钻头使用说明钻头主要特征推举参数型号代码适用地层切削构造轴承构造钻压转速KN/mm rpm 低抗压强度、高可钻性的极软地层〔粘土、软泥岩、疏松砂岩、盐岩等〕牙齿最大，齿尖角小，齿间距大，牙齿两侧及锥面均进展硬面强化。
H117背锥用硬质合金齿加强保径。
1、O 形橡胶圈密封，全滑动轴承。
0.35～0.90 150～80低抗压强度、高可钻性的软地层〔粘齿较大，间距比H116 小，齿的两侧面土、泥岩、盐岩、疏松砂岩、软石灰及外端面均作硬面强化。
H127 外排、岩等〕或背锥均用硬质合金齿加强保径。
低抗压强度的软至中软地层或软岩层齿较短，间距加密，牙齿全部外表及中有较硬的夹层〔页岩、泥岩、砂岩、背锥进展硬面强化。
H137 外排、或背软石灰岩等〕锥均用硬质合金齿加强保径。
牙齿削减、加密，外排用“T”形齿保抗压强度较高的中等硬度地层，并有径，牙齿全部外表及背锥均进展外表硬夹层〔硬页岩、砂岩、石灰岩等〕强化。
H217 外排、或背锥均用硬质合金齿加强保径。
短齿、密布，外排用加密“T”形齿，高强度、有研磨性的硬地层〔硬砂岩、牙齿及背锥全部硬面强化。
H317 背锥白云岩、硬页岩、硬石灰岩等〕用硬质合金齿加强保径。
高强度、高研磨性的极硬地层〔石英用独特环外形齿顶的短粗齿，外排齿岩、石英砂岩、燧石、黄铁矿、花岗为“Π”形构造，牙齿及背锥全部硬面强化。
H437 背锥用硬质合金齿加强岩等〕2 、卡簧或钢球锁紧牙轮。
3 、牙掌轴颈外表强化，增加耐磨性；牙轮内孔镶焊减磨合金，增加抗咬合力量。
4 、承受有压力补偿的储油密封装置。
5 、抽真空注优质专用钻头润滑脂。
0.35～1.00 150～700.35～1.05 120～600.50～1.20 100～500.70～1.40 80～451.10～1.40 70～50保径。
HA 系列密封滑动轴承改进型钢齿三牙轮钻头使用说明H116 116H117 117 H126 126H127 127 H136 136H137 137 H216 216 H217 217 H316 316 H317 317 H346 346 H347 347适用地层钻头主要特征切削构造轴承构造推举参数 钻压 转速 KN/mm rpmHA137 137低抗压强度、高可钻性的极软地层 〔粘土、软泥岩、疏松砂岩、盐岩等〕低抗压强度、高可钻性的软地层 〔粘土、泥岩、盐岩、疏松砂岩、软石灰岩等〕低抗压强度的软至中软地层或软 岩层中有较硬的夹层〔页岩、泥岩、 牙齿最大，齿尖角小，齿间距大，牙齿两侧及锥面均进展硬面强化。
牙轮钻司机安全操作规程
牙轮钻司机安全操作规程牙轮钻是一种常用的工具，用于在岩石、混凝土和其他材料中钻孔。
牙轮钻司机在使用牙轮钻时需注意安全操作规程，以确保自身的安全和工作的顺利进行。
下面是一份包含____字的牙轮钻司机安全操作规程，请参考：一、安全操作前的准备工作1. 确保工作区域的安全：在进行钻孔前，需要检查工作区域周围的安全状况，清除可能存在的障碍物，确保工作区域清洁、整齐。
2. 穿戴适当的防护装备：牙轮钻司机应穿戴适合的工作服、安全鞋以及头盔、护目镜、防噪耳罩等防护装备。
3. 熟悉牙轮钻的操作说明书：牙轮钻司机在进行操作前，应仔细阅读并熟悉牙轮钻的操作说明书，了解其工作原理和安全操作方法。
4. 检查牙轮钻的工作状况：牙轮钻司机在使用前应检查钻头、电源线等部件是否完好，如发现损坏或故障，应立即停止使用，并通知上级进行维修。
二、安全操作过程1. 正确握持牙轮钻：握持牙轮钻时，应用力均匀，稳定握持，确保牙轮钻不会从手中滑落。
2. 确保电源线安全：使用牙轮钻时，应确保电源线远离工作区域，避免其被牙轮钻或其他工具绊倒或损坏。
3. 保持工作区域通风良好：在进行钻孔操作时，应确保工作区域通风良好，以避免产生有害气体或粉尘对身体造成危害。
4. 控制钻孔深度：在进行钻孔操作时，应根据需要控制钻孔的深度，以避免超过预定深度。
5. 注意观察钻孔情况：在进行钻孔操作时，应时刻观察钻孔情况，如发现异常，应立即停止操作并检查原因。
6. 避免空载运转：在启动牙轮钻前，应确保钻头已放置在钻孔位置，避免空载运转，以免造成意外伤害。
7. 使用适当的钻头：根据工作需要，选择适当类型和尺寸的钻头，以获得更好的钻孔效果。
8. 确保工作平稳：在进行钻孔操作时，应保持手部和身体的稳定，避免突然的移动或摇晃，以免造成不必要的伤害。
9. 避免过度施力：在进行钻孔操作时，应根据钻孔物料的硬度和特性，适度施力，避免过度施力导致牙轮钻失去控制。
10. 定期检查工作区域：在使用牙轮钻时，应定期检查工作区域的安全状况，如有松动的地板、堆放的杂物等应立即清理，以确保操作的顺利进行。
江钻钻头介绍及应用参数

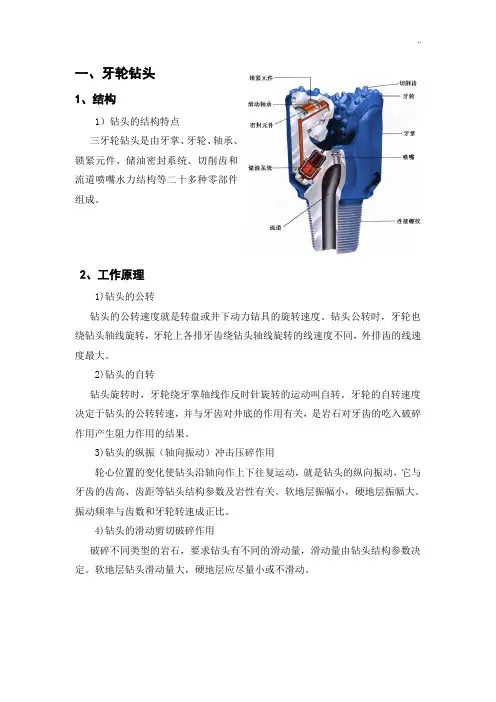

一、牙轮钻头1、结构1）钻头的结构特点三牙轮钻头是由牙掌、牙轮、轴承、锁紧元件、储油密封系统、切削齿和流道喷嘴水力结构等二十多种零部件组成。
2、工作原理1)钻头的公转钻头的公转速度就是转盘或井下动力钻具的旋转速度。
钻头公转时，牙轮也绕钻头轴线旋转，牙轮上各排牙齿绕钻头轴线旋转的线速度不同，外排齿的线速度最大。
2)钻头的自转钻头旋转时，牙轮绕牙掌轴线作反时针旋转的运动叫自转。
牙轮的自转速度决定于钻头的公转转速，并与牙齿对井底的作用有关，是岩石对牙齿的吃入破碎作用产生阻力作用的结果。
3)钻头的纵振（轴向振动）冲击压碎作用轮心位置的变化使钻头沿轴向作上下往复运动，就是钻头的纵向振动，它与牙齿的齿高、齿距等钻头结构参数及岩性有关。
软地层振幅小，硬地层振幅大。
振动频率与齿数和牙轮转速成正比。
4)钻头的滑动剪切破碎作用破碎不同类型的岩石，要求钻头有不同的滑动量，滑动量由钻头结构参数决定。
软地层钻头滑动量大，硬地层应尽量小或不滑动。
3、江钻牙轮钻头表示方法江钻三牙轮钻头型号由四部分组成：钻头直径代号钻头系列代号钻头分类号钻头附加结构特征代号示例：8 1/2MD517X8 1/2：钻头直径8.5英寸（215.9mm）MD：高速马达钻头系列代号517：适合低抗压强度和高可钻性地层的镶齿钻头X：主切削齿为凸顶楔形齿1)钻头直径代号：用数字（整数或分数）表示，单位一般为英寸。
2)钻头系列代号：对于三牙轮钻头，按其适用功能、轴承及密封结构主要特征等方面，分为13个标准系列。
钻头应用表配套系统——轴承和性能3)三牙轮钻头分类号、江钻牙轮钻头与IADC编码对应表和钻头类型与地层级别对应关系表：分类号采用SPE/IADC 23937的规定，由三位数字组成，首位数为切削结构类别及地层系列号，第二位为地层分级号，末位数为钻头结构特征代号。
4)钻头附加结构特征代号：为了满足钻井及地层的某些特殊需要，钻头需改进或加强时，则在分类号后加附加结构特征。
牙轮钻头型号特征与失效形式介绍
J高效射流钻头水力系统分析
水孔倾斜角度大，泥浆射流紧贴牙轮齿尖，到达 井底靠近井筒的交接处。目的是在清洗牙轮的同时， 通过井壁的阻挡作用，反向冲洗井底，达到更好的 洗井效果。
该种水孔的布置方法与传统方法明显不同，具有 显而易见的优势。J高效喷射钻头在设计的过程中 利用这种思想，达到提高机械钻速的目的。
二、GK宽齿钻头
1、结构特点： 1）采用宽顶勺形齿为主切削齿， 提高了牙齿的井底破碎体积和井 底覆盖率； 2）同时在钻头设计中采用优化 的钻头结构参数，提高牙齿在井 底的剪切滑移距离，可增大钻头 对塑性岩石的破碎体积功。
宽齿钻头
宽齿钻头与常规钻头井底仿真对比图
宽齿钻头井底仿真图 常规钻头井底仿真图
0.65～1.05KN/ mm钻头直径） 转速：40～220转/分（塑性地层推荐50～80转/分）
三、J高效射流钻头
该类型钻头运用新型定向喷射理论，对钻头的 水力系统进行了全新的设计。通过对水孔喷射角η、 水孔座偏距Hm、水孔座中心线偏角Qw的优化， 增大了泥浆在井底的横流效果，对于清洗井底和 提高钻头的机械钻速将起到良好的作用。
2571912.84 519.2 7 357.59 74.18 51.08 1.45 HJT537G
—
K
2432.11
3、可提供的尺寸和型号 钻头尺寸范围：6 1/2″-17 1/2″； 型号：IADC为517和537型号钻头后附加GK特征。
4、钻头的使用参数 钻压：0.35～1.05KN/ mm钻头直径（塑性地层推荐
2、使用情况
普光1井与普光7井下沙溪庙井段技术指标对比
井号
钻头使用操作规程
钻头使用操作规程本标准规定了牙轮钻头、金刚石钻头的使用方法。
本标准适用于江苏石油勘探局牙轮钻头及金刚石（PDC）钻头的使用与操作。
2牙轮钻头选型与使用2.1牙轮钻头选型时应考虑的问题2.1.1地层的软硬程度和岩石研磨性；2.1.2钻进井段的深度；2.1.3地层的造斜能力；2.1.4软硬交错地层及砾石层；2.1.5特殊工艺要求；2.1.6钻头价格；2.2牙轮钻头下井前检查2.2.1正确记录下井钻头的型号、规格、螺纹类型、生产厂家、出厂日期、编号、喷咀直径及数量。
2.2.2水眼完好畅通，硬质合金喷咀应固定牢固，无裂纹。
2.2.3钻头螺纹完整光洁，台肩平整。
2.2.4钻头焊缝应完好无损。
2.2.5非密封轴承钻头检查牙轮活动是否灵活。
2.2.6密封轴承钻头，以双手用300N以上力盘动牙轮为合格。
2.2.7钻头的内流道光滑。
2.2.8铣齿牙轮的牙齿应无裂纹、损坏，碳化钨焊层完整牢固。
2.2.9镶齿钻头的合金齿应无松动，折断及微裂纹。
2.2.10牙轮壳体完好无裂纹。
2.3牙轮钻头的入井。
2.3.1根据水功率要求选择喷咀直径。
2.3.2安装喷咀：喷咀座内清洁，密封圈完好，并涂少许润滑脂，安装时严禁用锤子直接敲打喷咀。
2.3.3钻头上扣时必须使用对应的装卸器，上扣扭矩达到厂家规定值。
2.3.4下钻前校好指重表，钻头通过井口、防喷器时，一定要扶正。
2.3.5下钻操作平稳，钻头通过套管鞋处，软硬交替地层，要控制下放速度。
2.3.6牙轮钻头下钻遇阻，应先开泵，返出正常后，用轻压拨转方式解除。
2.4牙轮钻头钻进时的操作2.4.1新钻头距井底2m时，应开泵旋转下放到井底，先用10kN~20kN轻压磨合10min，以后每增加10kN磨合5min，直至磨合至设计钻压。
2.4.2不允许加压启动转盘。
2.4.3最大钻压或最高转速不超过厂家推荐值。
2.4.4正常钻进时的钻井参数应在厂家推荐的W·N(钻压和转盘转速积)值以内。
三牙轮钻头的结构及工作原理

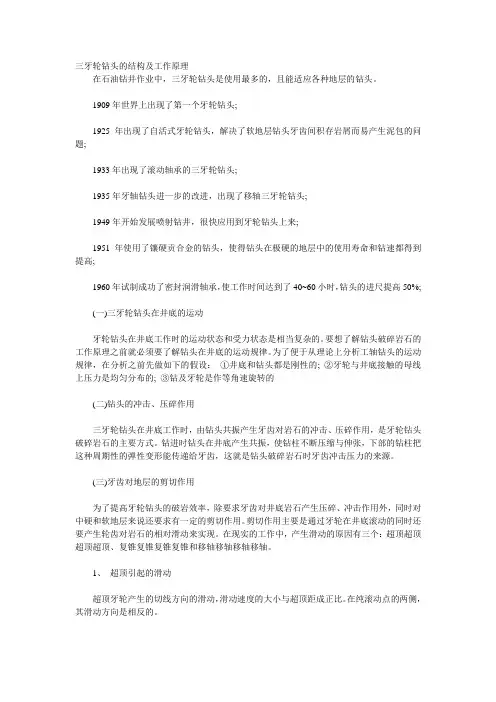

三牙轮钻头的结构及工作原理在石油钻井作业中，三牙轮钻头是使用最多的，且能适应各种地层的钻头。
1909年世界上出现了第一个牙轮钻头;1925年出现了自活式牙轮钻头，解决了软地层钻头牙齿间积存岩屑而易产生泥包的问题;1933年出现了滚动轴承的三牙轮钻头;1935年牙轴钻头进一步的改进，出现了移轴三牙轮钻头;1949年开始发展喷射钻井，很快应用到牙轮钻头上来;1951年使用了镶硬贡合金的钻头，使得钻头在极硬的地层中的使用寿命和钻速都得到提高;1960年试制成功了密封润滑轴承，使工作时间达到了40~60小时，钻头的进尺提高50%;(一)三牙轮钻头在井底的运动牙轮钻头在井底工作时的运动状态和受力状态是相当复杂的。
要想了解钻头破碎岩石的工作原理之前就必须要了解钻头在井底的运动规律。
为了便于从理论上分析工轴钻头的运动规律，在分析之前先做如下的假设：①井底和钻头都是刚性的; ②牙轮与井底接触的母线上压力是均匀分布的; ③钻及牙轮是作等角速旋转的(二)钻头的冲击、压碎作用三牙轮钻头在井底工作时，由钻头共振产生牙齿对岩石的冲击、压碎作用，是牙轮钻头破碎岩石的主要方式。
钻进时钻头在井底产生共振，使钻柱不断压缩与伸张，下部的钻柱把这种周期性的弹性变形能传递给牙齿，这就是钻头破碎岩石时牙齿冲击压力的来源。
(三)牙齿对地层的剪切作用为了提高牙轮钻头的破岩效率，除要求牙齿对井底岩石产生压碎、冲击作用外，同时对中硬和软地层来说还要求有一定的剪切作用。
剪切作用主要是通过牙轮在井底滚动的同时还要产生轮齿对岩石的相对滑动来实现。
在现实的工作中，产生滑动的原因有三个：超顶超顶超顶超顶、复锥复锥复锥复锥和移轴移轴移轴移轴。
1、超顶引起的滑动超顶牙轮产生的切线方向的滑动，滑动速度的大小与超顶距成正比。
在纯滚动点的两侧，其滑动方向是相反的。
2、复锥引起的滑动复锥牙轮包括主锥和副锥。
虽然复锥牙轮的主锥顶与钻头的中心是重合的，但其副锥顶(延伸线)必然是超顶的。
牙轮钻头的合理使用
牙轮钻头的合理使用（1）根据地层可钻性值并参考邻井地层，选择进尺多、速度快、成本低、磨损正常的钻头。
在上部松软地层（可钻性级值小于5级），可选用机械钻速高的铣齿钻头，在深井段地层（可钻性级值大于5），可选用尺多的镶齿钻头。
（2）在易井斜地层，多选用牙轮偏移量小、无保径齿及齿多而短的牙轮钻头。
（3）井底应清洁，无落物。
（4）下钻速度要慢，防止顿钻。
在钻头矩井底1单根时，要开泵和旋转钻头，充分洗井，清除井底岩屑，避免下入过快岩屑堵塞喷嘴或开泵过猛憋漏地层。
（5）钻头接触井底后，在低钻压、低转速下（钻压10～30ｋN，转速60ｒ/ｍｉｎ）跑合0.5ｈ以上，造好井底形状后，方可逐步提高钻压和转速的设计值。
（6）做好钻还试验，即固定钻压，改变转速，或固定转速，改变钻压，使钻压和转速合理匹配，达到高钻速钻进。
（7）钻进中应尽量提高泵压，增大钻头水功率，充分发挥水力参数和机械破岩参数的交互作用，提高破岩效率。
（8）使用组合喷嘴，提高清岩效率。
（9）应以厂家推荐的钻压与转速的乘积为约束条件，不能同时使用最高钻压和最高转速。
（10）钻进中操作平稳，送钻要均匀，严禁猛提猛放、溜钻和顿钻。
（11）连续产生憋跳钻时，若不是地面设备的问题，应立即起钻，避免掉牙轮。
（12）从钻头下入钻进开始，必须做随钻成本计算，只要发现连续几个点成本上升时，应起钻。
（13）如发现钻头无进尺，泵压明显升高或降低，机械钻速突然下降，扭矩增大等现象时，若地面设备无问题，应起钻检查。
刮刀钻头的合理使用（一）适用地层刮刀钻头属切削型钻头，以切削、刮挤和剪切的方式破碎地层。
这种钻头适用于在松软~软的页岩、泥质砂岩、页岩等塑性和塑脆性地层中钻进。
（二）钻进参数的确定1．钻压的确定刮刀钻头具有切削刀翼较长的优点，能适应较大的钻压变化范围，在转速一定的条件下，随着钻压的增加机械钻速增加。
但是考虑钻具寿命和刮刀钻头结构易井斜的特点，对于不同尺寸的刮刀钻头正常钻进一般采用推荐钻压的中间值，最大不超过推荐的钻压最大值。
江汉钻头说明书
致：独联体出口部王建勇先生自：川石·克锐达金刚石钻头有限公司程永洪关于：阿塞拜疆钻头选型及使用注意事项电悉。
由于阿塞拜疆使用PDC钻头的勘探区块、钻井条件不详，我们对井身结构、岩石可钻性、钻具结构、现场机泵条件不了解，从而制约了PDC钻头型号和钻头水力参数的优选。
（喷嘴最佳组合）。
目前，我们根据长城钻井公司提供的三口井：Karabagli1:West-1, Karabagli1:D-1,Kursenge North Deep1的钻头使用资料，推荐三种不同井深的钻头选型方案和钻头使用注意事项，仅供参考。
去阿塞拜疆的护照正在办理中，我们还是希望能尽快到达现场，与现场人员一起，把钻头使用好。
祝好！一、钻头选型设计：方案一钻头选型设计示意图17-1/2”牙轮钻头井段：0—1,150m12-1/4”R536井段：1,150—3,10012-1/4”R447井段：3,100—3,6008-1/2”R445井段：3,600—4,4008-1/2”R447井段：4,400—4,7206”R434井段：4,720—5,3006”R437井段：5,300—5,620方案二钻头选型设计示意图17-1/2”牙轮钻头井段：0—1,000m12-1/4”R536井段：1,000—2,90012-1/4”R447井段：2,900—3,3008-1/2”R445井段：3,300—3,9508-1/2”R447井段：3,950—4,258方案三钻头选型设计示意图17-1/2”牙轮钻头井段：0—180m12-1/4”R536井段：180—2,6008-1/2”R445井段：2,600—3,8006”R434井段：3,800—4,3006”R437井段：4,300—4,57212-1/4”R536钻头使用注意事项一．井眼准备：12-1/4”R536 钻头入井前：1．钻遇地层岩性：适用于泥岩、砂泥岩。
严禁在黄铁矿、燧石、硅质灰岩、砾石层中使用；2．应检查上只出井钻头的使用情况，如有掉齿、断齿或井底有其它金属物，应采用打捞杯和磁性打捞器打捞，直至井底清洁为止；3．如上一只使用过的钻头外径有明显磨小或/ 和上部井段有缩径时，必要时应专门用牙轮钻头下钻通井划眼，避免用金刚石钻头来划眼。
牙轮钻头的正确使用方法
牙轮钻头的正确使用方法Safety is the first principle of investment. December 21, 2020牙轮钻头的正确使用方法牙轮钻头的正确使用方法：—不一样地层岩性对钻头失效的影响地层岩性对钻头失效的影响表如今钻井技能上：影响钻进速度、钻头进尺；使钻井进程呈现井漏、井喷、井塌和卡钻等复杂情况；使泥浆功能发作改变；影响井眼质量,如井斜、井径不规则,进而影响固井质量;经过剖析地层岩性及其对钻井技能的影响,可对钻头选型和运用的合理性进行判别;粘土、泥岩和页岩层影响：很简单吸收泥浆中的自在水而胀大,使井径减小,构成下钻遇阻,乃至卡钻,跟着浸泡时刻的延伸,又会发作掉块脱落,使井径扩展,构成井塌;应尽量运用清水或低比重低粘度的泥浆钻进;炭质页岩联接力弱,简单垮塌;泥质岩层质软,钻速快,也简单泥包;砂岩：其性质依颗粒的巨细、成分以及胶结物的不一样有很大不一样;颗粒越细、石英颗粒越多、硅质和铁质胶结物越多则越硬,对钻头磨损越大,如石英砂岩；泥质胶结物越多,云母和长石的成分越多则较软易钻；颗粒越粗,胶结物越少,渗透性越好,易发作泥浆的渗透性漏失,并在井壁上构成较厚的泥饼,致使粘附卡钻等复杂情况,构成钻头的非正常运用;砾岩：在砾岩层中钻进易发作跳钻、蹩钻和井壁垮塌；当泵排量小或泥浆粘度低时,砾石颗粒不易上返,对钻头牙轮体和牙齿损坏较大;石灰岩：通常质硬,钻速慢、进尺少;有的有缝缝洞洞发育,钻遇缝洞时,会致使蹩钻、放空、泥浆漏失等,井漏后有时还会发作井喷;石灰岩地层对钻头进尺、机械钻速和钻头失效影响很大;别的,当地层软硬交织,如泥岩与较硬的砂岩相间,易发作井斜；地层倾角较大时易发作井斜;钻头在斜井中钻进易构成损坏;当岩层中含有可溶性盐类,如石膏层、岩盐层等,会损坏泥浆的功能,影响到钻头的正常运用;二、钻井技能通常指钻压、转速和泥浆排量三个钻进进程中可操控的技能参数;在实践使用中,钻井技能应根据地层条件、钻头类型、钻井设备和操作人员技能水平拟定;按其需求和条件的不一样,钻井技能分有：1优化钻井技能：在必定条件下,能到达最佳经济目标的钻井技能参数;2强化钻井技能：为到达更高的钻进速度,选用比通常钻井参数高的钻井参数;3特别钻井技能：为了特别意图而选用特别办法或受约束的钻井参数;不一样的钻井参数需求选用不一样标准、类型的钻头,钻进中其钻头失效方法也各具特色,应区别对待;1、钻压对钻进的影响钻压是井底破岩的必要条件;钻压的巨细决议着破岩的方法和特色,直接影响到钻进速度和钻头的损坏方法;在钻进中,钻头受轴向压力和反转力的作用,切削齿在压入、剪切岩石的进程中被磨损、变钝或损坏,必定影响钻进速度;跟着钻压的添加,钻速会不断进步,而钻头的轴承和切削齿等部件也会加快磨损,影响到钻速;钻压与钻速的联系改变有三个不一样期间;外表破碎期间：当钻压小于岩石压入硬度时,切削齿不能切入岩石,只能在岩石外表以磨擦方法破碎岩石,对切削齿磨损较大,尽管钻速也随钻压的加大而正比添加,但钻速很低；疲惫破碎期间：当钻压挨近岩石压入硬度时,切削齿虽未切入岩石,但在岩面发作许多裂纹,经切削齿的重复作用,也发作体积破碎；体积破碎期间：当钻压加到大于岩石压入硬度以上时,切削齿切入岩石发作体积破碎,钻进作用才干显着,才属正常钻进;因而,施加在牙轮钻头上的钻压有必要满意切削齿能压入岩石,使岩石发作体积破碎;经过进步一倍钻压,实验牙轮钻头钻进不一样等级的岩石,结果表明：不一样的岩石,对增大钻压时所取得的钻速是不相同的;其间以中硬岩层岩石等级6～7级钻速的添加率较高,而较软岩石等级4～5级和较硬岩石等级8～9级的岩层则相对添加不大;钻进粘结性软岩时,易发作堵水糊钻,钻压应选得小些;钻进研磨性较大的岩层时,钻压缺乏易构成钻头早期磨损,钻压要恰当加大;钻遇裂隙岩层时,易发作跳钻,钻压应恰当降低,防止崩、断切削齿;钻压是钻进的重要参数,即要有利充沛发挥切削齿切入岩层的才能,又要最大极限地降低切削齿的磨损;２、转速对钻进的影响转速表明直径必定的钻头旋转的快慢,是钻进进程中用以衡量反转速度的目标;钻进时,不一样硬度岩石的破岩状况不一样,钻压对其影响也不相同,因而钻头转速对破岩进程和机械钻速的影响,要思考岩性与破岩时刻要素;1软地层钻进中的转速在软而塑性大、研磨性小的岩层如粘土类岩层中钻进时,切削齿切削下来的岩屑厚度等于切削齿切入岩石的深度,且钻进中切削齿的磨损很小;因而,在软地层中钻进,当钻压必守时,转速与机械钻速成正比添加;2中硬及硬地层钻进中的转速中硬及硬地层压入硬度较大、研磨性较高,切削齿在钻进中不断被磨钝,齿与岩石触摸面积也不断增大,使得岩石破碎时变形和裂隙发育时刻延伸,难度添加,钻速变慢,而需求更大的钻压;跟着地层硬度的进步,钻头破岩时刻延伸,增大钻速,会使岩石破碎进程发育不能彻底,切削齿还未充沛破碎岩石,就与岩石分脱离,致使破岩深度减小;因而,受破岩时刻的约束,为防止切削齿较快磨损,在中硬及硬地层中钻进时不能过火增大转速;3不一样岩石中钻进的转速不一样的岩石,钻速随转速添加均有必定的改变曲线和极限转速;在粘土类岩石中钻进,钻速随转速成正比添加；在坚固的、高研磨性岩石中钻进,钻速随转速添加而添加相对缓慢,因为破岩时刻延伸,极限转速比其它类岩石要小,当转速超越极限转速,将致使钻速降低;经过进步一倍转速,实验牙轮钻头钻进不一样等级的岩石,结果表明：岩石等级为4级的大理石,钻速添加率为93%,岩石等级为9级的斑状花岗岩,钻速添加率仅为28%,从4级到9级,钻速添加率呈递减曲线;因而,对较软的研磨性地层,进步转速有利,而对坚固的高磨性地层,则含义不大;在实践作业中,进步转速遭到钻杆柱强度、长度和钻头功能及钻井设备才能的约束;现期间,跟着小井眼钻井技能的开展,以及钻杆柱在井内作业状况的改进和选用领先的润滑剂以减小反转磨阻的研讨,高转速将得到充沛使用。
三牙轮钻头使用技术
三牙轮钻头使用技术目前油用钻头市场已不再混乱而变得规范有序，市场竞争向产品差异性和品牌、售后服务的竞争方向发展。
市场竟争力两大基石之一，钻头技术服务的作用将会越来越显著。
一、钻头使用资料收集内容1、地层岩性地层的岩性和软硬不同，岩石破碎机理不同，造成钻头失效的形式也各异。
我国各油田钻井中常见的地层岩性，其岩石物理机械性质均有测定。
根据现场收集的地层岩性及每米岩性钻时记录，进行地层岩石的硬度、塑性、脆性、研磨性和可钻性分析，对照钻头的失效形式，确认钻头选型及使用是否合理。
2、井段位置在地壳中处于不同位置的岩石，其岩石的机械性质变化很大。
埋藏较深的岩石，处于多向压缩应力状态，使岩石孔隙减小，强度增加。
上部井段一般岩石胶结疏松、质软，钻头转速高、钻压低。
下部井段一般岩石质硬、研磨性大，钻头转速低、钻压高、使用时间长。
根据收集的井段位置及每米岩性钻时记录，分析地层岩石的硬度、塑性、脆性、研磨性和可钻性特点，对照钻头的失效形式，确认钻头选型及使用是否合理。
3、井身结构不同的井身结构，对钻头的尺寸、型号和使用等均有特殊要求。
如造斜钻头一般要求带修边齿或保径结构，使用要求高转速、低钻压等。
收集井身结构及钻头选型、使用参数等资料，根据钻头失效的形式，确认钻头选型及使用是否合理。
4、钻井参数钻压和转速的确定，既决定着钻头破碎岩石的效率，又影响到钻头牙齿、轴承的磨损。
浅井、软地层，钻头以剪切作用为主，一般采用高转速、低钻压。
中硬地层，钻头产生剪切、冲击、压碎综合作用，一般采用中等转速和中、高钻压。
深井、硬地层，钻头以压碎、冲击为主，一般采用较高钻压、低转速。
钻井参数的合理选择，很大程度上决定了钻头的失效形式。
收集班报表和指重表记录，分析所用钻井参数及其变化，根据钻头失效形式确定使用的合理性。
5、泥浆性能喷射钻井要求泥浆具有：1）低失水、低含砂、适当的切力和PH值，能有效保护井壁、悬浮岩屑；2）低比重、低粘度，能降低循环系统压力、功率损耗；3）在低返速下能有效携带岩屑；4）有良好地剪切稀释特性。
钻井机具《钻头的认识与使用 》
三牙轮钻头的认识与使用钻井公司李卫岭三牙轮钻头的认识与使用一、钻头的分类二、三牙轮钻头的认识二三牙轮钻头的认识三、钻头的使用和优选三钻头的使用和优选四、钻头失效分析四钻头失效分析目前石油钻井中使用的钻头分为刮刀钻头目前石油钻井中使用的钻头分为刮刀钻头、牙轮钻头、金刚石钻头三大类型。
牙轮钻头金刚石钻头三大类型河南油田所使用的钻进钻头主要是牙轮钻头和少量的金刚石复合片－－－PDC钻头。
刮刀钻头已淘汰不用。
刮刀钻头刮刀钻头有双翼刮刀、三翼刮刀、四翼刮刀之分，最常见的为三翼刮刀钻头的为三翼刮刀钻头。
牙轮钻头牙轮钻头按牙轮数目分有单牙轮钻头、双牙轮钻头、三牙轮钻头、多牙轮钻头。
最常见的为三牙轮钻头。
轮钻头多牙轮钻头最常见的为三牙轮钻头金刚石钻头金刚石钻头按金刚石来源分为天然金刚石钻头、人造金刚石钻头两大类。
石钻头两大类三牙轮钻头的认识与使用一、钻头的分类二、三牙轮钻头的认识二三牙轮钻头的认识三、牙轮钻头使用和优选三牙轮钻头使用和优选四、钻头失效分析四钻头失效分析二二、三牙轮钻头的认识钻头结构钻头认识工作原理二、三牙轮钻头的认识牙轮钻头主要有巴掌、轴承、牙轮、水眼、储油系统等部分组成。
部分组成二二、三牙轮钻头的认识三牙轮钻头结构牙轮钻头结构轴承结构切削结构储油系统钻头喷嘴㈠牙轮钻头的结构1、轴承结构：钻头轴承有三种：滚动轴承、滑动轴承、卡簧滑动轴承。
卡簧滑动轴承是主要为国外厂家产品，国内牙轮钻头的轴承绝大多数只有滚动轴承和滑动轴承二种。
轴承二种㈠牙轮钻头的结构1、轴承结构㈠牙轮钻头的结构1、轴承结构问题：GA114、HJT517G钻头的轴承属于哪种？二二、三牙轮钻头的认识三牙轮钻头结构牙轮钻头结构轴承结构切削结构储油系统钻头喷嘴㈠牙轮钻头的结构2、切削结构-----牙轮与牙齿牙轮是一个锥体，分为单锥和复锥两种。
单锥由主锥和背组成，单锥牙轮在井底的运动为纯滚动，适应于硬地层钻井；复锥由主锥、副锥和背锥三部分组成，这种牙轮在井底工作除了滚动外，还产生滑动，适应于较软地层钻井。
江钻牙轮钻头简介
一、江钻油用牙轮钻头型号介绍1、钻头直径代号：用数字(整数或分数)表示，其数字表示钻头直径英寸数。
2、钻头系列代号：对于三牙轮钻头，按其轴承及密封结构主要特征，分为9 个标准系列和一个"王者之风"E系列钻头新产品。
除轴承和密封外，钻头结构上比较大的改进作为特殊结构，标准系列与特殊结构或特殊结构的组合组成特殊系列。
对于单牙轮钻头，钻头系列代号以“Y×”表示，“Y”指一个牙轮，“×”为设计编号，代表不同的钻头设计特征。
油用钻头系列主要有以下标准系列和新品E系列：3、钻头分类号：分类号采用SPE/IADC 23937的规定，由三位数字组成，首位数为切削结构类别及地层系列号，第二位为地层分级号，末位数为钻头结构特征代号。
4、钻头附加结构特征代号：为了满足钻井及地层的某些特殊需要，钻头需改进或加强时，则在分类号后加附加结构特征，采用1个或多个字母表示。
钻头附加结构特征代号见下表：示例：8 1/2HJT537GL钻头8 1/2 ：钻头直径为8.5英寸(即215.9mm)；HJT：滑动轴承金属密封、特别保径；537：低抗压强度，软至中地层镶齿钻头；G：掌背强化；L：掌背扶正块。
油用浅井牙轮钻头油用浅井牙轮钻头由上海江钻生产，钻头品种齐全，现有从8 1/2″--26″的3个标准系列的近200个品种，其中8 1/2″--12 1/4″适用于2000米以上浅部地层，13 5/8″--26″可适用于极软到极硬的各类不同地层。
油用浅井牙轮钻头型号介绍1、钻头直径代号：用数字（整数或分数）表示，其数字表示钻头直径英寸数。
2、钻头系列代号：对于三牙轮钻头，按其轴承及密封结构主要特征，分为3个标准系列。
除轴承和密封外，钻头结构上比较大的改进作为特殊结构，标准系列与特殊结构或特殊结构的组合组成特殊系列。
油用浅井牙轮钻头系列：江汉三牙轮钻头结构特点如下表：二、江汉三牙轮钻头介绍1、HJ系列三牙轮钻头2、HA系列三牙轮钻头结构特点：1、采用浮动轴承结构，浮动元件由高强度、高弹性、高耐温性、高耐磨性特点的新材料制成，表面经固体润滑剂处理。
牙轮钻头型号特征与失效形式介绍
12、钻头出芯
钻头中心部位的齿磨损或断落, 使 井底相应地层未被切削而留下岩心。钻 头轮尖断落会引起牙轮基体迅速的严重 损坏，机械钻速猛降。其原因大致有： 1、岩层的研磨性超过了钻头中心齿的 抗磨能力； 2、牙轮壳体被冲蚀后齿脱落； 3、井底有金属碎屑引起中心齿破裂； 4、井底形状变化大，更换新钻头后修 整井底的措施不当或时间太短。
14、牙轮破裂
牙轮破裂即指牙轮破成两半或几块， 但大部分牙轮仍在钻头上，牙轮破裂可 以是多种原因造成的，以下是牙轮破裂 的一些原因： 1、牙轮打架，一个轴承失效后，牙轮 相碾压使一个或多个牙轮破裂； 2、顿钻、溜钻使牙轮受到猛烈冲击； 3、井内硫化氢的腐蚀，导致氢脆； 4、热处理不当使牙轮壳体产生微 裂纹，在钻头工作时，由于疲劳冲击 载荷作用，裂纹扩展而导致牙轮破裂.
I O D LB G OR 4 4 WT A F 1/16 FC TQ
上表为：内、外排齿磨损1/2；主要钝化特征是牙齿 磨损，位置是所有齿圈；密封已失效；钻头直径磨损
1/16英寸；齿顶磨平；因扭短增大而起钻。
五、典型失效形式分析
钻头失效分为正常失效和非正常失效： 在正常工况下钻头使用时间在预期的范围
序号 轴承及密封主要结构 标准系
特殊系列
特征
列
T（特别保径） S（大井底覆盖）
1 滑动轴承橡胶密封 HA
HAT
HAS
2 滑动轴承金属密封
HJ
HJT
HJS
3 浮动轴承橡胶密封
FA
FAT
FAS
4 浮动轴承金属密封
FJ
5 滚动轴承橡胶密封 GA
6 滚动轴承金属密封
石油三牙轮钻头安全操作及保养规程
石油三牙轮钻头安全操作及保养规程前言石油三牙轮钻头是用于石油钻井作业中的重要工具，因此对其安全操作和定期保养至关重要。
本文将详细介绍如何安全操作石油三牙轮钻头以及如何定期进行保养。
安全操作规程选择合适的钻头在选择石油三牙轮钻头之前，必须对钻井地质条件、石油钻井设备和钻头硬度等因素进行评估和分析，选择符合要求的石油三牙轮钻头。
正确安装钻头在安装钻头之前，需检查其是否配备有安全装置。
在进行钻头安装的过程中，需要注意以下事项：1.钻头安装前需在轴承座或轴承架内加入适量的润滑油；2.通过指定的连接方式安装钻头；3.检查安装完毕后的钻头是否符合规范；4.将钻头置于稳定的平面上，避免产生不必要的振动。
正确启动钻头在启动钻头之前，应进行必要的安全检查，以确保所有操作都符合相关标准。
启动钻头时，需要注意以下要点：1.启动时应慢慢上抬转子，使其与静子的间隙减小并逐步接触，避免突然启动造成冲击负荷；2.在加速转子时，应注意转速不要过快，以免对钻头造成损坏；3.启动时需注意机器身体是否稳定，如若不稳定需要加固机器或换个地方启动钻头。
安全停止钻头停止钻头前，应当释放其运行平台的任何压力，然后逐渐减速并停止转子的运转。
停止钻头时，需要注意以下事项：1.停止钻头时，应按照操作手册中的规定先停转静子，再停动转子；2.停机前，还需要卸下钻头，清理一番；3.停机后，钻杆与管柱不能在另外一支钻杆位置上等候。
正确维护钻头在使用石油三牙轮钻头的过程中，需根据情况进行钻头的维护。
具体而言，需要注意以下事项：1.定期检查轴承并适时进行润滑；2.定期检查钻头齿轮，并根据其磨损情况更换；3.定期检查钻头的硬度，以确保其符合要求；4.定期检查钻头的磨损程度以及表面质量。
维护保养规程定期检查石油三牙轮钻头需要经常进行检查和维护。
在执行任何操作前，必须仔细检查钻头的状态，并将其清洁干净。
维护钻头在使用钻头之前，必须将其清洁干净。
当钻头使用一段时间后，必须进行必要的维护。
牙轮钻头型号特征与失效形式介绍
钻头附加结构特征代号
代号 C H E G L Y K X J 附加结构特征 中心喷嘴 金刚石保径 加长喷嘴座 掌背强化 掌背扶正块 圆锥形齿 宽顶勺形齿 椭圆截面楔形齿 高效射流喷嘴座
示例： 1/2HJT537GL钻头 示例：8 1/2HJT537GL钻头 钻头直径为8.5英寸（ 215.9mm） 8.5英寸 8 1/2 ：钻头直径为8.5英寸（即215.9mm） HJT:滑动轴承金属密封、特别保径； HJT:滑动轴承金属密封、特别保径； 滑动轴承金属密封 537:低抗压强度，软至中地层镶齿钻头； 537:低抗压强度，软至中地层镶齿钻头； 低抗压强度 掌背镶齿强化保径； G: 掌背镶齿强化保径； 掌背扶正块镶齿强化保径与扶正。 L: 掌背扶正块镶齿强化保径与扶正。
8、齿槽磨损
当牙轮轴承失效后， 当牙轮轴承失效后， 与另一个或两个牙轮的齿 以及齿槽接触， 以及齿槽接触，造成齿槽 磨损。 磨损。齿槽磨损往往使壳 体表面产生龟裂。 体表面产生龟裂。 严重的井壁缩径有时 也会导致一个牙轮的齿以 另外的牙轮齿槽接触， 另外的牙轮齿槽接触，造 成齿槽磨损。 成齿槽磨损。
普光 1 井
普光 7 井
1912.84— 1912.84 2432.11
519.2
7
357.59
74.18
51.08
1.45
3、可提供的尺寸和型号 钻头尺寸范围： 1/2″1/2″； 钻头尺寸范围：6 1/2″-17 1/2″； 型号：IADC为517和537型号钻头后附加GK特征。 型号：IADC为517和537型号钻头后附加GK特征。 型号钻头后附加GK特征 4、钻头的使用参数 钻压：0.35～ mm钻头直径 钻头直径（ 钻压：0.35～1.05KN/ mm钻头直径（塑性地层推荐 0.65～ mm钻头直径 钻头直径） 0.65～1.05KN/ mm钻头直径） 转速：40～220转 转速：40～220转/分（塑性地层推荐50～80转/分） 塑性地层推荐50～80转 50
牙轮钻头型号、工作原理、受力分析、注意事项
牙轮钻头一、江汉牙轮钻头型号表示方法（一）、三牙轮钻头型号表示方法.型号的组成三牙轮钻头型号由钻头直径代号、系列代号、IADC 分类号和附加结构特征 代号四局部组成。
例如： 8 1/2 HJ 537 Y附哪结构特征代号系列代号.钻头直径代号钻头直径代号用数字（整数或分数）表示，代表钻头直径英寸数，各种规格 的钻头直径应符合SY/T5164的规定。
特殊情况下，用户定制的非标尺寸钻头可 以直接用公制尺寸表示。
例如：直径代号为8 1/2,表示钻头直径为8 l/2in 、公制尺寸215. 9mm 。
3、钻头系列代号钻头系列及代号见表1。
系列代号由一至三个字母组成。
对于H 、HA 、HJ 、FA 、FJ 、GA 、GJ 、W 等系 列，其含义如下：第1个字母表示轴承结构特征。
现有3种轴承结构：一 H-滑动轴承；一G-滚动轴承；一 F -浮动轴承；注：W 系列-非密封滚动轴承。
第2个字母表示密封结构。
现有3种密封结构，其中W 系列无第2个字母，表示为非密封。
化，以提高其耐磨性。
2.牙齿对岩石的破碎效率及影响因素钻井时岩石的破碎过程是异常复杂的，因为破碎工具的形状是多种多样的, 而施加的又是动载，其大小及方向均随时间而改变。
在井底的岩石还受岩石围压、 钻井液压等多种直径代号 直径代号力的作用。
通过实验室的模拟实验，对钻井过程中岩石破碎的特点进行分析说明：“压入的破碎”在破碎过程中起主要作用。
牙轮钻头的牙齿在轴向载荷作用下压入岩石（冲击动载过程），使齿面下的岩石产生体积破碎，形成坑穴；由于牙齿沿井底的滚碾作用，使破碎的坑穴不断扩大，加上水力作用不断剥离和清除岩屑，冲蚀并扩大岩石的破碎体积。
对于切削或磨削型的钻头（刮刀钻头或金刚石钻头），既有在钻压作用下对岩石的压入，又有在钻头扭矩的作用下对岩石的切削。
所有同时与井底岩石相接触的齿顶面积总和构成了牙轮钻头的承压面积。
钻井时岩石破碎的效率决定于牙齿上的比载荷和钻头的转速。
江汉钻头使用技术
（五）普光构造地层可钻性剖面与钻头选型推荐方案
通过对普光1、普光3、普光5、普光6四口井的完井地质报告和完井 测井数据进行分析，应用“JX=VL=平均机械钻速×钻头进尺”的“钻头 技术效益指数”计算法，对上述井中各种型号钻头的实钻数据,归类进 行了分地质层段和分井眼尺寸的统计分析，利用地层级别－钻头类型等 概关系进行钻头选型。 （1）地层与岩性剖面:列出普光地区全层位名称及其厚度和钻遇的岩性； （2）地层可钻性剖面与等概钻头选型推荐方案:依据地层可钻性级值界 定的普光地区归类到系的全层位IADC编码钻头选型推荐方案； （3）经验钻头选型方案:统计分析该地区钻头使用资料，获取φ660.4＋ φ311.2＋φ215.9和φ444.5+φ311.2+φ215.9经验钻头选型推荐方案； （4）钻井工程基础技术参数推荐数据:用岩石可钻性级值计算获取钻压、 转速、水功率指数和门限钻压推荐值。
３．下钻，划眼
１）．通过防喷器组，套管头，缩径井段， 大狗腿度，台肩及套管鞋处要控制下放速度； ２）．轻划通过缩径井段，PDC钻头更要小 心，划眼前必须开泵； ３）．下钻要平稳，避免压力激动； ４）．最后一个单根或立柱要大排量划眼到 井底。
４．探井底
１）．划眼接近井底时，监测钻压和扭矩，如 钻压和扭矩增加时，表明已接触井底或沉沙； ２）．若有沉沙，提起钻具，大排量旋转钻具 划到井底，确保沉沙或落物已清洗； ３）．在清洗沉沙后上下活动钻具； ４）．无动力钻具，划眼8 1/2按17KN、12 ¼ 按25KN， 转速按40-60转/分钟要求操作； ５）．动力钻具，划眼8 1/2按17KN、12 ¼ 按 25KN及尽量慢的转速操作。
７．试钻确定最佳钻井参数
１）．试钻是确定最优钻压和转速组合获 得很快机械钻速的有效手段； ２）．在地层变化，机械钻速变化，扭矩 变化，人员变化以及作业参数变化如泥浆 性能，水力学变化时要进行试钻； ３）．试钻转速从低转速开始，钻压以推 荐的钻头所承受的最大钻压为上线； ４）．在不同的钻压和转速组合都能获得 很高的机械钻速时，取不跳钻的低钻压－ 转速组合以延长钻头寿命； ５）．最优的钻压和转速以线性终点和扭 矩的限制为佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H系列密封滑动轴承钢齿三牙轮钻头使用说明
HA系列密封滑动轴承改进型钢齿三牙轮钻头使用说明
1
H、HT、HD、HB系列密封滑动轴承镶齿三牙轮钻头使用说明
2
HA系列密封滑动轴承改进型镶齿三牙轮钻头使用说明
HAT、HAB、HAD系列密封滑动轴承改进型钢齿及镶齿三牙轮钻头使用说明
4
HJ系列金属密封滑动轴承镶齿及钢齿三牙轮钻头使用说明
5
注：钻头型号后的字母代表钻头附加结构特征：C—中心喷嘴，H—金刚石保径，E—加长水孔，G—掌背强化，L—掌背扶正块，Y—圆锥形齿。
江汉三牙轮钻头使用注意事项：
6
1、钻头下井前用户应认真查验其外观各部位，并核实钻头端面与钻头包装箱及合格证上的出厂编号是否一致；钻头牙掌外表有无凸起的JZ江钻牌商标标记，以防假冒。
2、钻头应按规定的下井操作程序实施。
钻头下到井底，必须轻压慢转（钻压10～20KN，转速60rpm）跑合30min 方可正常钻进。
3、钻压与转速选择应在推荐参数范围内，不可同时使用高转速、高钻压。
4、根据钻头设计，建议选配三个喷嘴通过钻头水孔入口端面的泥浆流速应控制在21.4m/s以内，选择泥浆排量和喷嘴组合应符合下列关系式：Q（d2max/de2）〈16.81×10-3D2，式中：Q—排量，l/s；dmax—最大的喷嘴直径，mm；de—钻头喷嘴当量直径，mm；D—喷嘴座入口直径，mm。
若超过21.4m/s可选用江钻流道刷镀强化钻头，以防冲蚀。
5、如出现非正常损坏钻头，请与我公司联系，并将该钻头的包装箱、合格证及原始使用资料，使用后的钻头（喷嘴不要卸掉）应保存完好。
6、钻头应存放在10～33℃的室内，保持干燥、通风，防止日晒和雨淋，在以上条件下存放，保持期为四年。
7、用户应按本说明书选择钻头适用地层和使用参数。
8、地面设备和泥浆性能须满足施工要求，起下钻和钻进操作应平衡。
9、井底必须清洁，钻头不得大段扩、划眼。
10、禁止在钻头上加热（如焊接、煮沸、火烤等），新钻头不能用油浸泡和强行活动牙轮。
11、应使用本公司生产的喷嘴，并按规定装卸，禁止使用的冲蚀痕迹、缺口、裂纹等缺陷的喷嘴。
2001．9．3
