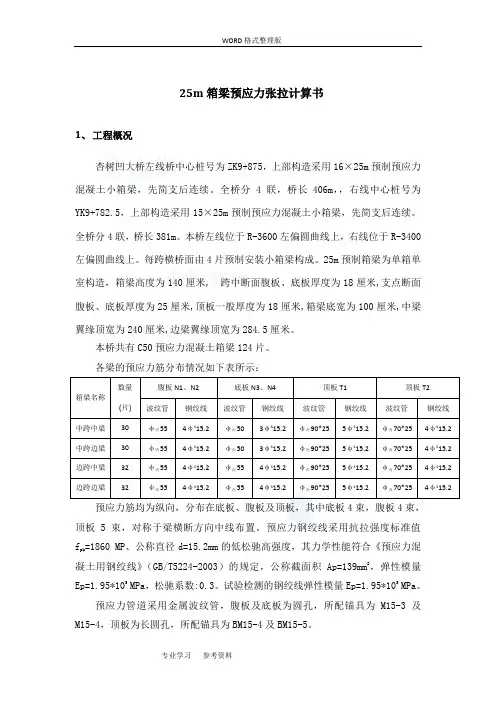

25m箱梁预应力张拉计算书1、工程概况杏树凹大桥左线桥中心桩号为ZK9+875,上部构造采用16×25m预制预应力混凝土小箱梁,先简支后连续.全桥分4联,桥长406m,,右线中心桩号为YK9+782、5,上部构造采用15×25m预制预应力混凝土小箱梁,先简支后连续。

全桥分4联,桥长381m.本桥左线位于R-3600左偏圆曲线上,右线位于R—3400左偏圆曲线上。

每跨横桥面由4片预制安装小箱梁构成。

25m预制箱梁为单箱单室构造,箱梁高度为140厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为284、5厘米。

本桥共有C50预应力混凝土箱梁124片.各梁得预应力筋分布情况如下表所示:预应力筋均为纵向,分布在底板、腹板及顶板,其中底板4束,腹板4束,顶板5束,对称于梁横断方向中线布置。

预应力钢绞线采用抗拉强度标准值fpk=1860 MP、公称直径d=15、2mm得低松驰高强度,其力学性能符合《预应力混凝土用钢绞线》(GB/T5224-2003)得规定,公称截面积Ap=139mm2,弹性模量Ep=1、95*105MPa,松驰系数:0、3。

试验检测得钢绞线弹性模量Ep=1、95*105MPa。

预应力管道采用金属波纹管,腹板及底板为圆孔,所配锚具为M15-3及M15-4,顶板为长圆孔,所配锚具为BM15—4及BM15-5.2、后张法钢绞线理论伸长值计算公式及参数后张法预应力钢绞线在张拉过程中,主要受到两方面得因素影响:一就是管道弯曲影响引起得摩擦力,二就是管道偏差影响引起得摩擦力。

导致钢绞线张拉时,锚下控制应力沿着管壁向梁跨中逐渐减小,因而每一段得钢绞线得伸长值也就是不相同得。

2、1、力学指标及计算参数预应力筋力学性能指标及相关计算参数如下:※弹性模量:Ep=1、91*105 MPa※标准强度:f=1860MPapk=1395MPa※张拉控制应力:σcon=0、75fpk※钢绞线松驰系数:0、3※孔道偏差系数:κ=0、0015※孔道摩阻系数:μ=0、15※锚具变形及钢束回缩每端按6mm计2、2、理论伸长值得计算根据《公路桥梁施工技术规范》(JTJ 041-2000),关于预应筋伸长值得计算按如下公式进行:(公式1)式中:ΔL——各分段预应力筋得理论伸长值(mm);Pp——预应力筋得平均张拉力(N);L—-预应力筋得长度(mm);Ap——预应力筋得截面面积(mm2);Ep——预应力筋得弹性模量(Mpa).预应力筋得平均张拉力Pp按如下公式计算:(公式2)上式中:P——预应力筋张拉端得张拉力(KN);θ——从张拉端至计算截面曲线孔道部分切线得夹角之与(rad);x-—从张拉端至计算截面得孔道长度,整个分段计算时x等于L(m);k——孔道每米局部偏差对摩擦得影响系数(1/m),;μ-—预应力筋与孔道壁之间得磨擦系数。

25m箱梁预应力张拉计算书

25m箱梁预应力张拉计算书

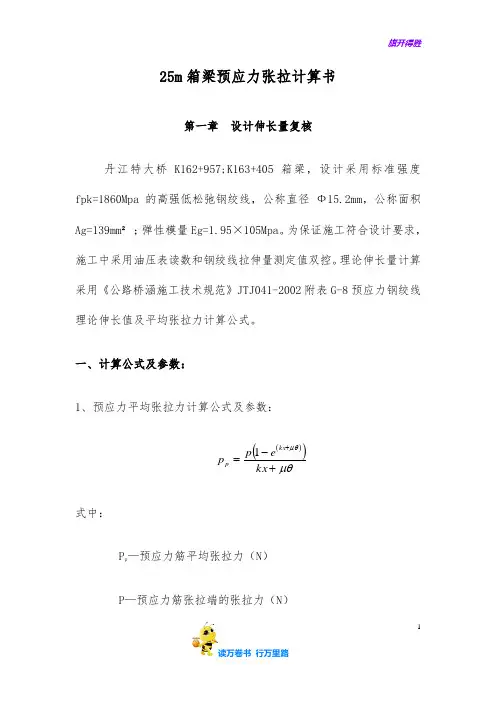

125m 箱梁预应力张拉计算书第一章 设计伸长量复核丹江特大桥K162+957;K163+405箱梁,设计采用标准强度fpk=1860Mpa 的高强低松弛钢绞线,公称直径Ф15.2mm ,公称面积Ag=139mm ²;弹性模量Eg=1.95×105Mpa 。

为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。

一、计算公式及参数:1、预应力平均张拉力计算公式及参数:()()μθμθ+-=+kx e p p kx p 1 式中:P p —预应力筋平均张拉力(N )P —预应力筋张拉端的张拉力(N )2X —从张拉端至计算截面的孔道长度(m )θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad )k —孔道每米局部偏差对摩檫的影响系数,取0.0015 μ—预应力筋与孔道壁的摩檫系数,取0.252、预应力筋的理论伸长值计算公式及参数: ()P P p E A l p l =∆式中:P p —预应力筋平均张拉力(N )L —预应力筋的长度(mm )A p —预应力筋的截面面积(mm 2),取139 mm 2E p —预应力筋的弹性模量(N/ mm 2),取1.95×105 N/ mm 2二、伸长量计算:1、N1束一端的伸长量:单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=11.322m;X曲=1.018mθ=4×π/180=0.0698radk X曲+μθ=0.0015×1.018+0.25×0.0698=0.019P p=193905×(1-e-0.019)/0.019=192074NΔL曲= P p L/(A p E p)=192074×1.018/(139×1.95×105)=7.2mm ΔL直= PL/(A p E p)=193905×11.322/(139×1.95×105)=81mm (ΔL曲+ΔL直)*2=(7.2mm+81mm)*2=176.4mm与设计比较(176.4-172)/172=2.56%2、N4束一端的伸长量:单根钢绞线张拉的张拉力3。

25_米预制箱梁伸长值计算

25_米预制箱梁伸长值计算

25米先简支后连续预应力箱梁张拉数据计算书一、中跨梁理论伸长量计算1、计算公式△L=P·L/Ag·EgP——平均张应力(N)L——预应力钢绞线长度(cm)Eg——钢铰线的弹性模量(N/mm2)Ag——钢绞线的截面面积(mm2)P=P[1-e-(kx+μθ)]/K·X+μ·θP——张拉力(N)X——从张拉端至计算截面积的孔道长度(m)θ——从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)K——孔道每米局部偏差对摩擦的影响系数。

μ——预应力钢筋与孔道壁的摩擦系数。

2、各参数的确定XX1=24.38m X2=24.41m X3=24.44m X4=24.16m (2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积4束Ag=139*4=556(mm2)3束Ag=139*3=417(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%4束:P4=1860*106*0.75*139mm2*4*/106mm2*1.025=N=795.01( KN)3束:P3=1860*106*0.75*139mm2*3*/106mm2*1.025=N=596.257(KN)(5)θ值N1最大夹角为10.0°合计为θ1=10.0*π/180=0.175(rad)N2最大夹角为10.0°合计为θ2=10.0*π/180=0.175(rad)N3最大夹角为10.0°合计为θ3=10.0*π/180=0.175(rad)N4最大夹角为2.8°合计为θ4=2.8*π/180=0.049(rad) (6):K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1):N1伸长量PN1(4束)=P4[1-e-(kxN1+μθN1)]/kx N1+μθN1=795.01KNx[1-e-(0.0015x24.38+0.20x0.175)]/(0.0015x24.38+0.20x0.175)=767.227(KN)ΔL N1=P N1.L N1/AgEg=767.227x24.38/556x1.95=17.25(cm)(2):N2伸长量PN2(4束)=P4[1-e-(0.0015x24.41+0.20x0.175)]/0.0015x24.41+0.20x0.175=767.21(KN)ΔL N2=P N2L N2/AgEg=767.21x24.41/556x1.95=17.27(cm)(3)N3伸长量PN3(3束)=P3[1-e-(0.0015x24.44+0.20x0.175)]/0.0015x24.44+0.20x0.175=575.394(KN)ΔL N3(3束)=P N3(束)L N3/AgEg=561.091x24.44/417x1.95=17.29(cm)(4)N4伸长量PN4(3束)=P4[1-e-(0.0015x24.16+0.20x0.049)]/0.0015x24.16+0.20x0.049=582.739(KN)ΔL N4(3束)=P N4(束)L N4/AgEg=582.739x24.16/417x1.95=17.31(cm) 最后经过计算得出:N1理论伸长量:17.25(cm)N2理论伸长量:17.27(cm)N3理论伸长量:17.29(cm)N4理论伸长量:17.31(cm)二、边跨梁理论伸长量计算(1)各参数的确定XX1=24.49m X2=24.50m X3=24.51m X4=24.35m (2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积4束Ag=139*4=556(mm2)3束Ag=139*3=417(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%4束:P4=1860*106*0.75*139mm2*4*/106mm2*1.025=N=795.01(K N)3束:P3=1860*106*0.75*139mm2*3*/106mm2*1.025=N=596.257(KN)(5)θ值N1最大夹角为10.0°合计为θ1=10.0*π/180=0.175(rad)N2最大夹角为10.0°合计为θ2=10.0*π/180=0.175(rad)N3最大夹角为10.0°合计为θ3=10.0*π/180=0.175(rad)N4最大夹角为2.8°合计为θ4=2.8*π/180=0.049(rad)(6)K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1)N1伸长量PN1(4束)=P4[1-e-(kxN1+μθN1)]/kx N1+μθN1=795.01KNx[1-e-(0.0015x24.49+0.20x0.175)]/(0.0015x24.49+0.20x0.175)=767.165(KN)ΔL N1=P N1.L N1/AgEg=767.165x24.49/556x1.95=17.32(cm) (2)N2伸长量PN2(4束)=P4[1-e-(0.0015x24.50+0.20x0.175)]/0.0015x24.50+0.20x0.175=767.159(KN)ΔL N2=P N2L N2/AgEg=767.159x24.50/556x1.95=17.33(cm)(3)N3伸长量PN3(4束)=P3[1-e-(0.0015x24.51+0.20x0.175)]/0.0015x24.51+0.20x0.175=767.153(KN)ΔL N3(4束)=P N3(束)L N3/AgEg=767.153x24.51/556x1.95=17.34(cm)(4)N4伸长量PN4(4束)=P4[1-e-(0.0015x24.35+0.20x0.049)]/0.0015x24.35+0.20x0.049=776.877(KN)ΔL N4(4束)=P N4(束)L N4/AgEg=776.877x24.35/556x1.95=17.44(cm) 最后经过计算得出:N1理论伸长量:17.32(cm)N2理论伸长量:17.33(cm)N3理论伸长量:17.34(cm)N4理论伸长量:17.44(cm)三、箱梁顶板负弯矩钢束理论伸长量计算(1)各参数的确定XT1=7.0m T2=14.0m(2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积5束Ag=139*5=695(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%5束:P5=1860*106*0.75*139mm2*5*/106mm2*1.025=N=993.763( KN)(5)θ值T1最大夹角为0°T2最大夹角为0°(6)K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1):T1伸长量PT1(5束)=P5[1-e-(kxT1+μθT1)]/kx N1+μθN1=993.763KNx[1-e-(0.0015x7.0+0.20x0)]/(0.0015x7.0+0.20x0)=988.563(KN)ΔL T1=P T1.L T1/AgEg=988.53x7.0/695x1.95=5.1(cm) (2):T2伸长量PT2(5束)=P5[1-e-(0.0015x14.0+0.20x0)]/0.0015x14.0+0.20x0 =983.401(KN)ΔL T2=P T2L T2/AgEg=983.401x14.0/695x1.95=10.15(cm) T1理论伸长量:5.1(cm)T2理论伸长量:10.15(cm)计算:复核:监理工程师:。

25m箱梁预应力张拉计算书

25m箱梁预应力张拉计算书

25m箱梁预应力张拉计算书1、工程概况杏树凹大桥左线桥中心桩号为ZK9+875,上部构造采用16×25m预制预应力混凝土小箱梁,先简支后连续。

全桥分4联,桥长406m,,右线中心桩号为YK9+782.5,上部构造采用15×25m预制预应力混凝土小箱梁,先简支后连续。

全桥分4联,桥长381m。

本桥左线位于R-3600左偏圆曲线上,右线位于R-3400左偏圆曲线上。

每跨横桥面由4片预制安装小箱梁构成。

25m预制箱梁为单箱单室构造,箱梁高度为140厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为284.5厘米。

本桥共有C50预应力混凝土箱梁124片。

各梁的预应力筋分布情况如下表所示:箱梁名称数量(片)腹板N1、N2 底板N3、N4 顶板T1 顶板T2波纹管钢绞线波纹管钢绞线波纹管钢绞线波纹管钢绞线中跨中梁30 φ内55 4φs15.2 φ内50 3φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 中跨边梁30 φ内55 4φs15.2 φ内50 3φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 边跨中梁32 φ内55 4φs15.2 φ内55 4φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 边跨边梁32 φ内55 4φs15.2 φ内55 4φs15.2 φ内90*25 5φs15.2 φ内70*25 4φs15.2 预应力筋均为纵向,分布在底板、腹板及顶板,其中底板4束,腹板4束,顶板5束,对称于梁横断方向中线布置。

预应力钢绞线采用抗拉强度标准值fpk=1860 MP、公称直径d=15.2mm的低松驰高强度,其力学性能符合《预应力混凝土用钢绞线》(GB/T5224-2003)的规定,公称截面积Ap=139mm2,弹性模量Ep=1.95*105MPa,松驰系数:0.3。

25m箱梁张拉方案

25m箱梁张拉方案

后张法25米箱梁梁张拉计算书一、钢束理论伸长值计算公式:1、预应力平均张拉力计算公式及参数:Pp=P(1-e-(κχ+μθ))/(κχ+μθ)式中:Pp—预应力筋平均张拉力(N)P—预应力筋张拉端的张拉力(N)X—从张拉端至计算截面的孔道长度(m)θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad)k—孔道每米局部偏差对摩檫的影响系数,取0.0015μ—预应力筋与孔道壁的摩檫系数,取0.252、预应力筋的理论伸长值计算公式及参数:ΔL=P P L/A P E P式中:Pp—预应力筋平均张拉力(N)L—预应力筋的长度(mm)Ap—预应力筋的截面面积(mm2),取140mm2Ep—预应力筋的弹性模量(N/ mm2),取1.95×105N/mm2二、材料与设备(一)材料:钢绞线,标准强度Ry b=1860Mpa,d=15.2mm,Ep=1.95×105N/ mm2。

每批材料均要送检,要有试验检验证书,其结果要达到设计标准。

锚具采用15-3型和15-4型系列锚具及其配件;波纹管采用金属波纹管,波纹管钢带壁厚0.35mm。

(二)设备使用两台150T千斤顶,编号703013#,油压表编号5255#,及编号703012#,油压表编号5277#。

千斤顶使用前送有资职单位标定,经合肥工大共达工程检测试验有限公司标定结果:千斤顶编号703013#,油压表编号5255#回归方程为y =1.31+0.0341x千斤顶编号703012#,油压表编号5277#回归方程为y =2.04+0.03393x三、钢束理论伸长值计算1、计算参数钢绞线弹性模量Ep=1.95×105N/ mm2,钢绞线截面积A=140mm2,金属波纹管摩阻系数μ=0.25,偏差系数k=0.0015,抗拉强度标准值fpk=1860MP。

一根钢绞线最大控制张拉力:P1=0.75×fpk×A=0.75×1860×140=195300N。

箱梁预应力张拉力和理论伸长量计算

箱梁预应力张拉力和理论伸长量计算

25m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积:A=140mm2,标准强度:R b y=1860Mpa,弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N2〔4索〕:P总=1×4=Kn〔标准〕*1.02= KnN3~N4〔3索〕:P总=1×3=Kn〔标准〕= Knc、每束张拉力(边跨梁)N1~N4〔4索〕:P总=1×4=Kn〔标准〕Kn二、设计图纸中钢绞线中有直线和曲线分布,且有故P≠P P(1)中跨箱梁1.1:N1钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1:理论计算值〔根据设计〕1.2:N2钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2:理论计算值〔根据设计〕1.3:N3钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4:理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1:理论计算值〔根据设计〕1.2:N2钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2:理论计算值〔根据设计〕1.3:N3钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4:理论计算值〔根据设计〕备注:以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P35m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积:A=140mm2,标准强度:R b y=1860Mpa,弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N5〔4索〕:P总=1×4=Kn〔标准〕*1.02= Knc、每束张拉力(边跨梁)N1、N5〔4索〕:P总=1×4=Kn〔标准〕*1.02= KnN2~N4〔5索〕:P总=1×5=Kn〔标准〕*1.02= Kn二、设计图纸中钢绞线中有直线和曲线分布,且有故P≠P P〔1〕、中跨箱梁1.1:N1钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1:理论计算值〔根据设计〕1.2:N2钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N2:理论计算值〔根据设计〕1.3:N3钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4:理论计算值〔根据设计〕1.5:N5钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5:理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1:理论计算值〔根据设计〕1.2:N2钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.3:N3钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N3:理论计算值〔根据设计〕1.4:N4钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4:理论计算值〔根据设计〕1.5:N5钢绞线经查表:k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5:理论计算值〔根据设计〕备注:以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P。

25-40m箱梁张拉计算书

25-40m箱梁张拉计算书

25-40m箱梁张拉计算书箱梁及预应力盖梁张拉计算书第一章:25m预制箱梁张拉计算一、概况1、设计要求(1)预应力钢束:采用高强度底松弛7丝捻制的预应力钢绞线,公称直径15.2mm,公称面积140mm2,标准强度f pk=1860Mpa,弹性模量E p=1.95*105Mpa,1000h后应力松弛不大于2.5%。

(2)箱梁混凝土达到设计强度的85%,且混凝土龄期不小于7d,方科张拉。

(3)施加预应力应采用张拉力与引伸量双控,当预应力钢束张拉达到设计张拉力时,实际引伸值与理论引伸值的误差应控制在6%以内。

(4)锚下控制力为:0.75pk二、计算数据汇总1、公称面积(mm2):As=140 mm2;2、标准强度(Mpa):f pk=1860Mpa;3、预埋金属螺旋管道每延米影响系数:K=0.0015;4、预埋金属螺旋管道每延米摩擦系数:u=0.25;5、张拉根数(个):n=2;6、超张系数:b=1.0三:计算式1、理论伸长值(mm):ΔL=P p*L/(A s*E s)2、预应力平均张拉控制力(N):P p=P*[1-ε-(K*X+ u*θ)]/( K*L+ u*θ)三、预制箱梁中跨计算步骤1、钢绞线长度计算本项目梁板钢绞线共8束,每束2根,张拉时从张拉端至计算截面孔道长度(L)mm,见下表(表1-1)张拉端至计算截面孔道长度表1-12、弧度根据设计图纸,N1-----N6切线角换算为弧度,其数值见下表(表1-2)切线角换算弧度值表1-23、钢绞线有效长度根据设计图纸钢绞线圆弧半径及对应切线角,计算钢绞线有效长度,经计算,其数值见下表(表1-3)钢绞线有效长度表1-34、1-ε-(K*X+ u*θ)经计算,其具体数值见表1-4。

1-ε-(K*X+ u*θ)值表1-45、锚下张拉控制力控制张拉应力(0.75*1860)*钢绞线截面面积(140m㎡)*张拉根数(4)*超张系数(1.0)】/根数/1000。

梁场25m小箱梁预应力张拉计算书

梁场25m小箱梁预应力张拉计算书

河恵莞高速公路龙川至紫荆TJ1合同段(-K0+000~K6+800)2#梁场25米小箱梁预应力张拉计算书计算:复核:审核:核工业华南建设工程集团有限公司河恵莞高速公路龙川至紫荆TJ1合同段项目经理部二〇一七年九月十日1#梁场25米小箱梁后张法预应力钢绞线张拉伸长值计算桥梁预应力施工时,采用张拉应力和伸长值双控,实际伸长值与理论伸长值误差不得超过6%,所以伸长值的计算就相当重要,结合实际施工过程,通过对后张法现浇预应力小箱梁预应力钢绞线张拉伸长值的计算,适用于现场施工的伸长值计算方法。

一、工程概况本标共398片梁,其中2#梁场主要预制25m 小箱梁共168片;1#梁场预制40mT 梁计230片。

1#预制场位于主线K5+800 处,为线内梁场。

二、张拉工艺要求预应力的张拉应在混凝土强度达到强度设计值的85%以后方可进行,张拉时施加预应力应采用张拉力与引伸量双控。

预制梁内正弯矩钢束锚下张拉控制应力为0.75 pk f =1860*0.75=1395Mpa ,预应力张拉时还需考虑钢束与锚圈口之间的摩擦损失,锚口摩阻损失采用厂家及施工单位常年积累的数据按3%考虑,即钢束锚外张拉控制应力为1395 Mpa ,当预应力钢束张拉达到设计张拉力时,实际引伸量值与理论引伸量值的误差应控制在±6%以内。

实际引伸量值扣除钢束的非弹性变形影响。

主梁预应力钢束采用两端同时张拉,以对称于构件截面的中轴线、上下左右均衡为原则,同时考虑不使构件的上、下缘混凝土应力超过容许值。

主梁正弯矩钢束张拉顺序为N1→N3→N2→N5→N4。

预应力施工应采用自动智能控制张拉系统。

预应力筋张拉后,孔道应及早压浆,一般应在24小时内灌浆完毕。

三、后张法预应力钢绞线材料规定预应力体系:预应力砼箱梁预应力钢束采用Φs 15.2钢绞线,采用高强度低松驰7丝捻制的预应力钢绞线,公称直径为15.20mm ,公称面积140mm 2,标准强度f pk =1860Mpa ,弹性模量E p =1.95×105MPa ,1000h 后应力松驰率不大于3%,其技术性能符合中华人民共和国国家标准(GB/T 5224-2003)《预应力筋用钢绞线》的规定。

25米箱梁后张法钢铰线张拉伸长值计算

25米箱梁后张法钢铰线张拉伸长值计算

筑龙网WW W.ZH U L ON G.C OM25米箱梁后张法钢铰线张拉伸长值计算1、钢铰线标准强度: Ry b =1860MpaΦJ15.24钢线截面面积:Ay=140mm 21.97+2.00+ 1.96钢铰线试验弹性模量:Eg= ×105 =1.977×105Mpa 32、钢绞线张拉控制应力:R y =0.75R y b =1395Mpa张拉力:P=R y ×A y =1395×140=195300N 3、预应力钢绞线张拉时理论伸长值△L P ×L△ L= A y ×E g其中:L 为预应力钢绞线长度(mm )E g 为弹性模量MpaA g 为钢绞线截面面积mm 2P 为预应力钢绞线平均张拉力N4、平均张拉力P 计算 p ×[1-e -(KL+μθ)] P=kL +μθ其中:P 为控制张拉力NL 为张拉端至计算截面的孔道长度mθ为从张拉端至计算截面曲线孔道部分切线的夹角rad k 为孔道每米局部偏向对摩擦的影响系数筑龙网WW W.ZH U L ON G.C OMμ为预应力钢绞线与孔道壁的磨擦系数 5、系数取值当预应力钢绞线为直线段时:K=0、P=P 、K=0.0025、μ=0.2 6、25米箱梁钢绞线伸长值计算 (1) 中跨:N1束钢绞线为弯曲索,1/2的钢绞线伸长值长度:X=12.29米 千斤顶工作长度X 1=0.65米夹角:θ=70×π ÷180=0.12217195300×[1-e -(0.0025×12.29+0.2×0.12217)]P= =190011.41N0.0025×12.29+0.2×0. 12217190011.41×12.29+195300×0.651/2伸长值△L= =88.8mm 140×1.977×105即△L=88.8×2=177.6mmN 2束钢绞线为弯曲索,1/2的钢绞线伸长值长度:X=12.32m 千斤顶工作长度X 1=0.65m夹角;θ=70×π ÷180=0.12217195300×[1-e -(0.0025×12.32+0.2×0.12217)]P= =190004.35N0.0025×12.32+0.2×0.12217190004.35×12.32+195300×0.651/2伸长值△L= =89.2mm 140×1.977×105即△L=89.2×2=178.4mmN 3束钢绞线为弯曲索,1/2的钢绞线伸长值长度:X=12.20m 千斤顶工作长度X 1=0.65m筑龙网WW W.ZH U L ON G.C OM195300×[1-e -(0.0025×12.20+0.2×0.024435)]P= =191884.86N0.0025×12.20+0.2×0.024435191884.86×12.20+195300×0.651/2伸长值△L= =89.2mm 140×1.977×105即△L=89.2×2=178.4mm (2)边跨:N 1索为弯曲索,1/2的钢绞线伸长值长度:X=12.34m 千斤顶工作长度X 1=0.65m夹角;θ=70×π ÷180=0.12217195300×[1-e -(0.0025×12.34+0.2×0.12217)]P= =189999.64N0.0025×12.34+0.2×0.12217189999.64×12.34+195300×0.651/2伸长值△L= =89.3mm 140×1.977×105即△L=89.3+88.8=178.1mmN 2索为弯曲索,1/2的钢绞线伸长值长度:X=12.33m 千斤顶工作长度X 1=0.65m 夹角;θ=70×π ÷180=0.12217195300×[1-e -(0.0025×12.33+0.2×0.12217)]P= =190001.99N0.0025×12.33+0.2×0.12217190001.99×12.33+195300×0.651/2伸长值△L= =89.2mm 140×1.977×105即△L=89.2+89.2=178.4mmN 3索为弯曲索,1/2的钢绞线伸长值长度:X=12. 3m 千斤顶工作长度X 1=0.65m筑龙网WW W.ZH U L ON G.C OM195300×[1-e -(0.0025×12.3+0.2×0.024435)]P= =191861.02N0.0025×12.3+0.2×0.024435191861.02×12.3+195300×0.651/2伸长值△L= =89.85mm 140×1.977×105即△L=89.85+89.2=179.1mm (3)箱梁顶板束钢绞线伸长值 T1索为弯曲索1/2钢铰线计算长度X=3.995m 千斤顶工作长度X 1=0.3m夹角θ=2.57660×π ÷180=0.04497195300×[1-e -(0.0025×3.9995+0.2×0.04497)]P= =193458.13N0.0025×3.995+0.2×0.04497193458.13×3.995+195300×.31/2伸长值△L= =30.04mm 140×1.977×105即△L=30.04×2=60.1mmT2索为弯曲索1/2钢铰线计算长度X=6.995m 千斤顶工作长度X 1=0.3m 夹角θ=2.57660×π ÷180=0.04497195300×[1-e -(0.0025×6.995+0.2×0.04497)]P= =192736.76N0.0025×6.995+0.2×0.04497192736.76×6.995+195300×0.31/2伸长值△L= =50.83mm 140×1.977×105即△L=50.83×2=101.7mm T3索为弯曲索1/2钢铰线计算长度X=6.995m 千斤顶工作长度X 1=0.3m 夹角θ=2.57660×π ÷180=0.04497195300×[1-e -(0.0025×6.995+0.2×0.04497)]P= =192736.76N0.0025×6.995+0.2×0.04497筑龙网WW W.ZH U L ON G.C OM192736.76×6.995+195300×0.31/2伸长值△L= =50.83mm 140×1.977×105 即△L=50.83×2=101.7mm。

25m简支小箱梁预应力张拉计算书

25m简支小箱梁预应力张拉计算书

箱梁预应力张拉计算书一、张拉计算所用常量:预应力钢绞线弹性模量 Eg=1.95×105Mpa=1.95×105N/mm 2 预应力单数钢绞线截面面积 Ag=140mm 2 预应力钢绞线标准强度 ƒpk =1860Mpa 孔道每米局部偏差对摩擦的影响系数 k=0.0015 预应力钢绞线与孔道壁的摩擦系数 μ=0.23设计图纸要求:锚下张拉控制应力σcon =0.75 ƒpk =1395MPa 二、计算所用公式: 1、P 的计算:P=σcon ×Ag ×n ×10001×b (KN) (1) 式中:σcom  ̄ ̄预应力钢绞线的锚下张拉控制应力(MPa); Ag  ̄ ̄预应力单束钢筋截面面积(mm 2);― n  ̄ ̄同时张拉预应力筋的根数(根); b  ̄ ̄超张拉系数,不超张拉取1.0。

2、p 的计算:p =μθμθ+-+-kl e p kl ))(1( (KN ) (2) 其中:P  ̄ ̄预应力钢筋张拉端的拉力(N ); l  ̄ ̄从张拉端至计算截面的孔道长(m );θ ̄ ̄从张拉端至计算截面曲线孔道部分切线的夹角之和(Rad );k  ̄ ̄孔道每米局部偏差对摩擦的影响系数; μ ̄ ̄预应力钢绞线与孔道壁的摩擦系数。

3、预应力钢绞线张拉时理论伸长值的计算:ΔL=EgAy Lp ⨯⨯ (3) 其中:p  ̄ ̄预应力钢绞线的平均张拉力(N );L  ̄ ̄预应力钢绞线长度(cm ); Ay  ̄ ̄预应力钢绞线截面面积(mm 2); Eg  ̄ ̄预应力钢绞线弹性模量(N/mm 2)。

三、计算过程 1、P 的计算:本标段采用φj 15.2钢绞线作为预应力钢绞线,依据施工图纸,刚束的组成形式一共有两种:5φj 15.2对应的张拉控制力为:1395×5×140=976.500 KN 4φj 15.2对应的张拉控制力为:1395×4×140=781.200 KN 2、ΔL 的计算:(1) 钢绞线计算长度统计表:钢绞线在张拉时伸长量要分为直线部分和曲线部分计算,然后进行叠加,故先须计算预应力钢绞线的平均张拉力。

小箱梁—25m箱梁预应力张拉计算书

小箱梁—25m箱梁预应力张拉计算书

小箱梁—25m箱梁预应力张拉计算书[模板1]一、概要本文档旨在对25m小箱梁的预应力张拉进行详细计算,并提供相关测量和检验要求,以确保其施工和使用的安全性。

以下是具体的章节内容:二、结构设计2.1 箱梁尺寸和材料要求2.2 预应力张拉方案设计2.3 张拉钢筋布置和张拉力大小计算三、预应力计算3.1 预应力损失计算3.2 预应力力和应力计算3.3 预应力锚具设计3.4 预应力张拉控制和调整四、测量和检验要求4.1 箱梁尺寸测量4.2 预应力力测量4.3 测量设备和方法要求4.4 张拉过程检验要求五、安全措施5.1 现场安全措施5.2 预应力张拉过程的安全须知六、附件文档涉及的附件包括:附件1:箱梁结构图纸附件2:预应力张拉方案设计图纸附件3:预应力张拉计算表格七、法律名词及注释1. 张拉力:指在预应力张拉过程中施加的拉力,用于调整箱梁的内力状态。

2. 预应力损失:指在预应力张拉过程中由于各种因素导致的张拉力的减少现象。

3. 预应力锚具:用于将张拉钢筋固定在箱梁上的装置,保证预应力的传递。

[模板2]一、概述本文档详细介绍了25m小箱梁的预应力张拉计算过程。

旨在确保箱梁的施工和使用的安全性。

以下是各章节的详细内容:二、结构设计2.1 箱梁尺寸和材料要求在此章节中,将详细说明小箱梁的尺寸要求以及选择的材料要求,确保其结构的稳定性和承载能力。

2.2 预应力张拉方案设计在本章节中,将和说明预应力张拉方案的设计过程,包括预应力钢筋的布置、预应力力的大小和位置。

2.3 张拉钢筋布置和张拉力大小计算在此章节中,将详细说明钢筋的布置方式及张拉力大小的计算方法和公式,确保预应力力的合理施加。

三、预应力计算3.1 预应力损失计算此章节将详细介绍预应力损失的计算方法,包括锚固损失、摩擦损失和弯曲损失等。

3.2 预应力力和应力计算在本章节中,将和说明预应力力和应力的计算方法,以确保预应力力和应力的合理设计。

3.3 预应力锚具设计在此章节中,将介绍预应力锚具的设计要求和选择方法,确保预应力力的传递和锚固安全可靠。

25m箱梁顶板负弯矩张拉计算书

25m箱梁顶板负弯矩张拉计算书

1#梁场25m箱梁顶板负弯矩梁张拉计算书预应力钢束采用Φs15.20毫米,公称面积为Ay=140mm2,标准强度为f pk=1860Mpa,弹性模量为Ep=1.95×105Mpa。

应符合GB/T5224-2003的规定。

预应力钢绞线制作:预应力钢绞线的下料,按设计长度加预留张拉长度。

钢绞线下料长度:两端张拉时:L=L1+2L2L:钢绞线下料总长度。

L1:钢绞线孔道长度。

L2:穿心式千斤顶工作所需钢绞线长度。

(1) 钢绞线伸长量计算公式及参数根据后张预应力筋理论伸长值及预应力筋平均张拉力的计算式[公路桥涵施工技术规范]:∆l=(FP·L)/(A P·E A)F p=p J·(1-e–(μθ+k x))/(K X+μθ)式中:△L—预应力筋理论伸长值cm;P—预应力筋的平均张拉力N;L—从张拉端至计算截面孔道长度cm;Ay—预应力筋截面面积mm2;Eg—预应力筋的弹性模量Mpa;p—预应力筋张拉端的张拉力N;θ—从张拉端至计算截面曲线孔道部分切线的夹角之和rad;R—孔道每米局部偏差对摩擦的影响系数0.0015;μ—预应力筋与孔道壁的摩擦系数0.17 ;本梁所用Φs15.2型钢绞线中跨149.74kg、边跨748.7kg,Φ90*25mm 波纹管共计65m,其钢绞线伸长值计算如下:① T1(2×1)钢束伸长值计算预应力筋截面面积Ay=140×1=140mm2锚下控制应力σk=1370MPa起始端头张拉力p1=σk×Ay=1370×140=191.8KN由图纸说明: L1=13.4mL1:△L1=191.8×13.4/140/1.9767=9.29cmT2伸长量计算过程同T1。

理论伸长值与修正伸长值对比见下表。

25m箱梁预应力张拉伸长量计算详细

25m箱梁预应力张拉伸长量计算详细

K32+189.6大桥25m 中跨箱梁伸长量计算书根据图纸将半个预应力筋分为四段如下图所示.X 1段为锚外端X 2为直线段X 3段为曲线段X 4为直线段.根据△L=PL/AyEg [1-e -(kl+μθ)/kL+μθ]或△L=PL/AyEgP=P*[1-e-(kl+μθ)/kL+μθ]P=&k*Ag*n*1/1000*b N 1钢绞线由图可知N 1为3股,所以A y =3×140=420mm 2;查表得K=0.0015;μ=0.225。

Ep=195×105Mpa 。

(1) 根据锚具的工作长度,按经验得:锚外段 X 1=45cm ;θ1=0rad 。

故P=0.75×1860×420=585.9KN , 所以ΔL 1=PX 1/AgEg=3.129mm 。

(2) 由图纸算出X 2=350.8cm ;θ2=0rad 。

P 1=585.9KN ,由公式得P 平均=P[1-e -(k X2+μθ)]/( k X 2+μθ)=584.36KNP 2=582.82KN所以ΔL 2=25.030mm 。

(3) 图纸算出X 3=610.9cm ;θ3=0.123rad 。

X 1X 2 X 3X 4P1=582.82KN,由公式得P平均 =572.22KNP2=561.62 KN所以ΔL3=42.68mm(4)图纸算出X4=267.3cm;θ4=0rad。

P1=561.62KN,由公式得P平均 =560.50KNP2=559.38KN所以ΔL4=18.29mm∑ΔL=ΔL1+ΔL2+ΔL3+ΔL4=89.22mm×2=178.44mm。

N2钢绞线由图可知N2为4股,所以A y=4×140=560mm2;查表得K=0.0015;μ=0.225。

Ep=195×105Mpa。

(1)据锚具的工作长度,按经验得:锚外段 X1=45cm;θ1=0rad。

25M小箱梁钢绞线张拉伸长值计算

25M小箱梁钢绞线张拉伸长值计算

25M小箱梁钢绞线张拉伸长值计算一、基础资料
极限抗拉强度R b y=1860MPa
控制张拉力σcon=1395 MPa
钢绞线长度L1=25.78m
L2=25.84m
L3=25.60m
弹性模量Es=199.6Gpa(厂家数据均值)
标称面积Ap=140mm2(厂家数据均值)
从张拉端至计算截面的孔道长度
x1=12.29m
x2=12.32m
x3=12.20m
孔道每米局部偏差对摩擦的影响系数k=0.0015
从张拉端至计算截面曲线孔道部分切线的夹角之和
θ1=0. 1222rad
θ2=0. 1222rad
θ3=0. 0244rad
预应力筋与孔道壁的摩擦系数υ=0.20
二、伸长值计算
1、计算公式:
理论伸长值△L理= P P L/ ApEs
实际伸长值△L实=△L1+△L2
P P---预应力筋平均张拉力
△L1---初应力时至控制应力之间的实测伸长值△L2---初应力时的推算伸长值
P(1-e-(kx+υθ))
P P=
kx+υθ
P---预应力筋张拉端的张拉力P=195.3KN
P P1=190.5777KN
P P2=190.5735KN
P P2=193.0539KN
2、计算结果
(1)孔道1张拉到100%时伸长值为
△L=175.8mm
考虑锚固损失△a=5mm,△L取181mm。

(2)孔道2张拉到100%时伸长值为
△L=176.2mm
考虑锚固损失△a=5mm,△L取181mm。

(3)孔道3张拉到100%时伸长值为
△L=176.9mm
考虑锚固损失△a=5mm,△L取182mm。

25 米预制箱梁伸长值计算-推荐下载

25 米预制箱梁伸长值计算-推荐下载

25米先简支后连续预应力箱梁张拉数据计算书一、中跨梁理论伸长量计算1、计算公式△L=P·L/Ag·EgP——平均张应力(N)L——预应力钢绞线长度(cm)Eg——钢铰线的弹性模量(N/mm2)Ag——钢绞线的截面面积(mm2)P=P[1-e-(kx+μθ)]/K·X+μ·θP——张拉力(N)X——从张拉端至计算截面积的孔道长度(m)θ——从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)K——孔道每米局部偏差对摩擦的影响系数。

μ——预应力钢筋与孔道壁的摩擦系数。

2、各参数的确定XX1=24.38m X2=24.41m X3=24.44m X4=24.16m (2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积4束Ag=139*4=556(mm2)3束Ag=139*3=417(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%4束:P4=1860*106*0.75*139mm2*4*/106mm2*1.025=795010N=795.01(K N)3束:P3=1860*106*0.75*139mm2*3*/106mm2*1.025=596257N=596.257(KN)(5)θ值N1最大夹角为10.0°合计为θ1=10.0*π/180=0.175(rad)N2最大夹角为10.0°合计为θ2=10.0*π/180=0.175(rad)N3最大夹角为10.0°合计为θ3=10.0*π/180=0.175(rad)N4最大夹角为2.8°合计为θ4=2.8*π/180=0.049(rad)(6):K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1):N1伸长量PN1(4束)=P4[1-e-(kxN1+μθN1)]/kx N1+μθN1=795.01KNx[1-e-(0.0015x24.38+0.20x0.175)]/(0.0015x24.38+0.20x0.175)=767.227(KN)ΔL N1=P N1.L N1/AgEg=767.227x24.38/556x1.95=17.25(cm)(2):N2伸长量PN2(4束)=P4[1-e-(0.0015x24.41+0.20x0.175)]/0.0015x24.41+0.20x0.175=767.21(KN)ΔL N2=P N2L N2/AgEg=767.21x24.41/556x1.95=17.27(cm)(3)N3伸长量PN3(3束)=P3[1-e-(0.0015x24.44+0.20x0.175)]/0.0015x24.44+0.20x0.175=575.394(KN)ΔL N3(3束)=P N3(束)L N3/AgEg=561.091x24.44/417x1.95=17.29(cm) (4)N4伸长量PN4(3束)=P4[1-e-(0.0015x24.16+0.20x0.049)]/0.0015x24.16+0.20x0.049=582.739(KN)ΔL N4(3束)=P N4(束)L N4/AgEg=582.739x24.16/417x1.95=17.31(cm)最后经过计算得出:N1理论伸长量:17.25(cm)N2理论伸长量:17.27(cm)N3理论伸长量:17.29(cm)N4理论伸长量:17.31(cm)二、边跨梁理论伸长量计算(1)各参数的确定XX1=24.49m X2=24.50m X3=24.51m X4=24.35m (2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积4束Ag=139*4=556(mm2)3束Ag=139*3=417(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%4束:P4=1860*106*0.75*139mm2*4*/106mm2*1.025=795010N=795.01(KN) 3束:P3=1860*106*0.75*139mm2*3*/106mm2*1.025=596257N=596.257(K N)(5)θ值N1最大夹角为10.0°合计为θ1=10.0*π/180=0.175(rad)N2最大夹角为10.0°合计为θ2=10.0*π/180=0.175(rad)N3最大夹角为10.0°合计为θ3=10.0*π/180=0.175(rad)N4最大夹角为2.8° 合计为θ4=2.8*π/180=0.049(rad)(6)K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1)N1伸长量PN1(4束)=P4[1-e-(kxN1+μθN1)]/kx N1+μθN1=795.01KNx[1-e-(0.0015x24.49+0.20x0.175)]/(0.0015x24.49+0.20x0.175)=767.165(KN)ΔL N1=P N1.L N1/AgEg=767.165x24.49/556x1.95=17.32(cm)(2)N2伸长量PN2(4束)=P4[1-e-(0.0015x24.50+0.20x0.175)]/0.0015x24.50+0.20x0.175=767.159(KN)ΔL N2=P N2L N2/AgEg=767.159x24.50/556x1.95=17.33(cm) (3)N3伸长量PN3(4束)=P3[1-e-(0.0015x24.51+0.20x0.175)]/0.0015x24.51+0.20x0.175=767.153(KN)ΔL N3(4束)=P N3(束)L N3/AgEg=767.153x24.51/556x1.95=17.34(cm) (4)N4伸长量PN4(4束)=P4[1-e-(0.0015x24.35+0.20x0.049)]/0.0015x24.35+0.20x0.049=776.877(KN)ΔL N4(4束)=P N4(束)L N4/AgEg=776.877x24.35/556x1.95=17.44(cm)最后经过计算得出:N1理论伸长量:17.32(cm)N2理论伸长量:17.33(cm)N3理论伸长量:17.34(cm)N4理论伸长量:17.44(cm)三、箱梁顶板负弯矩钢束理论伸长量计算(1)各参数的确定XT1=7.0m T2=14.0m(2)Eg由图纸所给:弹性模量Eg=1.95*105Mpa(3)Ag截面面积5束Ag=139*5=695(mm2)(4)P张拉力考虑锚圈口摩阻损失,损失采用2.5%5束:P5=1860*106*0.75*139mm2*5*/106mm2*1.025=993763N=993.763(K N)(5)θ值T1最大夹角为0°T2最大夹角为0°(6)K值由图纸说明给出K=0.0015(7)μ值由图纸说明给出μ=0.203:伸长量的计算(1):T1伸长量PT1(5束)=P5[1-e-(kxT1+μθT1)]/kx N1+μθN1=993.763KNx[1-e-(0.0015x7.0+0.20x0)]/(0.0015x7.0+0.20x0)=988.563(KN)ΔL T1=P T1.L T1/AgEg=988.53x7.0/695x1.95=5.1(cm) (2):T2伸长量PT2(5束)=P5[1-e-(0.0015x14.0+0.20x0)]/0.0015x14.0+0.20x0=983.401(KN)ΔL T2=P T2L T2/AgEg=983.401x14.0/695x1.95=10.15(cm) T1理论伸长量:5.1(cm)T2理论伸长量:10.15(cm)计算:复核:监理工程师:。

25m箱梁预应力张拉计算书模板

25m箱梁预应力张拉计算书模板

25m箱梁预应力张拉计算书1、工程概况杏树凹大桥左线桥中心桩号为ZK9+875,上部构造采用16×25m预制预应力混凝土小箱梁,先简支后连续。

全桥分4联,桥长406m,,右线中心桩号为YK9+782.5,上部构造采用15×25m预制预应力混凝土小箱梁,先简支后连续。

全桥分4联,桥长381m。

本桥左线位于R-3600左偏圆曲线上,右线位于R-3400左偏圆曲线上。

每跨横桥面由4片预制安装小箱梁构成。

25m预制箱梁为单箱单室构造,箱梁高度为140厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为284.5厘米。

本桥共有C50预应力混凝土箱梁124片。

各梁的预应力筋分布情况如下表所示:预应力筋均为纵向,分布在底板、腹板及顶板,其中底板4束,腹板4束,顶板5束,对称于梁横断方向中线布置。

预应力钢绞线采用抗拉强度标准值f=1860 MP、公称直径d=15.2mm的低松驰高强度,其力学性能符合《预应pk力混凝土用钢绞线》(GB/T5224-2003)的规定,公称截面积Ap=139mm2,弹性模量Ep=1.95*105MPa,松驰系数:0.3。

试验检测的钢绞线弹性模量Ep=1.95*105 MPa。

预应力管道采用金属波纹管,腹板及底板为圆孔,所配锚具为M15-3及M15-4,顶板为长圆孔,所配锚具为BM15-4及BM15-5。

2、后张法钢绞线理论伸长值计算公式及参数后张法预应力钢绞线在张拉过程中,主要受到两方面的因素影响:一是管道弯曲影响引起的摩擦力,二是管道偏差影响引起的摩擦力。

导致钢绞线张拉时,锚下控制应力沿着管壁向梁跨中逐渐减小,因而每一段的钢绞线的伸长值也是不相同的。

2.1、力学指标及计算参数预应力筋力学性能指标及相关计算参数如下:※弹性模量:Ep=1.91*105 MPa※标准强度:f=1860MPapk=1395MPa※张拉控制应力:σcon=0.75fpk※钢绞线松驰系数:0.3※孔道偏差系数:κ=0.0015※孔道摩阻系数:μ=0.15※锚具变形及钢束回缩每端按6mm计2.2、理论伸长值的计算根据《公路桥梁施工技术规范》(JTJ 041-2000),关于预应筋伸长值的计算按如下公式进行:(公式1)式中:ΔL——各分段预应力筋的理论伸长值(mm);Pp——预应力筋的平均张拉力(N);L——预应力筋的长度(mm);Ap——预应力筋的截面面积(mm2);Ep——预应力筋的弹性模量(Mpa)。

25m箱梁后张法计算书

25m箱梁后张法计算书

307国道绥德北国境线项目25m箱梁后张法张拉计算书中铁十五局集团第二工程有限公司307国道绥德北国境线项目LJ-4标项目经理部二〇一五年六月25m箱梁后张法张拉计算书根据设计要求采用国家标准GB/5224-2003高强低松弛钢绞线,其抗拉强度标准值f pk=1860MPa,选用天津预应力有限公司提供的该规格的钢绞线,公称直径Φj=15.2mm,钢绞线截面积Ag=140mm2,强度等级R y b=1860MPa,弹性模量E p=1.95×105MPa。

张拉控制应力δcom=1395Mpa,单根钢绞线张拉力Ng=δcom× Ag=195.3KN,最大张拉力Ny=4根×Ng=781.2KN,一、张拉设备的选用(1) 张拉设备需要的张拉力正弯矩整体张拉选用YCD1200A型千斤顶,公称张拉力为1200KN> 781.2KN,保证了张拉工作的可靠性。

(2)张拉设备需要的行程张拉一端伸长值估算:△L=δkb/Eg×L/2=8.46cm,YDC1200A型千斤顶的行程为18cm>8.46cm,故可以满足要求。

(3)压力表的选用:Pu=42.1MPa选用压力表最小量程为60MPa可以满足使用要求。

(4)油泵的选用ZB2—50型电动高速油泵与YCD2500A型千斤顶配套使用。

(5)锚具的选用选用开封市中桥预应力设备有限公司生产的YJM系列锚具及配套夹片。

(6)压浆设备的选用选用开封中豫预应力设备有限公司生产的HB—3型活塞式灌浆泵及JW180型灰浆搅拌机。

二、张拉设备的校验张拉设备已在榆林市计量测试所检验标定合格,证书附后。

张拉过程中各阶段的控制油表读数,根据检定证书提供的回归校准方程公式计算(附后)。

当发生下列几种情况时,应对液压系统重新标定:1、千斤顶经过拆卸、修理;2、放置六个月后重新使用;3、压力表出现失灵,不回位现象或受到碰撞;4、张拉超过300片;5、张拉过程中,预应力筋突然发生成束破断; 三、张拉梁体强度达到设计90%以上且混凝土龄期不小于7天时可进行张拉。

25m箱梁负弯矩张拉计算书

25m箱梁负弯矩张拉计算书

25箱梁负弯矩伸长值计算书一、钢绞线及张拉机具性能指标1、钢绞线预应力钢绞线采用抗拉强度标准值f pk= 1860MPa ,公称直径d=15.2mm 的低松弛高强度钢绞线。

弹性模量E p=1.95*105(N/mm2);单根截面积A=140mm2。

2、锚具采用BM15-4 BM15-5型锚具;锚座厚度为50mm。

3、千斤顶采用QYC-270型千斤顶;最大张拉力1100KN;最大行程200mm。

二、张拉方法及张拉程序1、25m箱梁:张拉顺序为T2、T1号钢束,逐根对称单根张拉。

2、张拉程序0 初应力15%δcon 30%δcon 100%δcon(持荷3-5min)锚固三、张拉参数计算1、张拉力计算:已知:f pk=1860MPa,d=15.2cm,E p=1.95*105MPa,锚具变形、钢筋回缩取6mm(一端),0.75f pk=1395MPa。

求:单根钢绞线张拉力:(1Mpa=1N/mm2)P T1=PP T1=0.75f pk*A=1395Mpa×141mm2=196695N=196.695KNP T2=PP T2=0.75f pk*A=1395Mpa×141mm2=196695N=196.695KN理论伸长值计算:ΔL=P p*L/A p*E p计算。

1、ΔL T1=Pp T1*L T1/A*E p=196.695KN*7.4*103mm/141mm2*1.95*105N/mm2 ≈53mm2、ΔL T2=Pp T2*L T2/Ap*Ep=196.695KN*14.4*103mm/141mm2*1.95*105N/mm2 ≈103mm式中:ΔL—理论伸长值,mm;P p—预应力筋平均张拉力,KN;A p—预应力筋截面面积,mm2;A=141mm2E p—弹性模量,MPa;E p=1.95*105N/mm2μ—预应力筋与孔道的摩擦系数(0.17)K—孔道每米局部偏差对摩擦影响系数(0.0015)3、计算伸长值:L T1=△L T1+12mm=53mm+12mm=65mmL T2=△L T2+12mm=103mm+12mm=115mm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

25米小箱梁预应力张拉计算书
编制:
复核:
2012年2月20日
一、张拉施工方案
我合同段施工的主线桥、A匝道桥、B匝道桥25米箱梁预应力钢绞线采用高强度低松弛钢铰线,f pk=1860Mpa,公称直径d=15.24mm,公称面积Ay=140mm2,弹性模量Ey=1.95×105Mpa。

25米箱梁正弯矩钢束采用8股、9股,钢束控制张拉力σcon=0.75 f pk=1395Mpa。

锚具采用15-8型、15-9型系列整套锚具,管道成孔采用钢波纹管。

所有锚具及钢绞线按材料检验批量抽检,严禁使用无部级以上级别技术鉴定和产品鉴定的材料。

材料要有厂方提供的质量说明书和出厂时间。

钢铰线要防止生锈和影响水泥粘结的油污。

钢铰线下料采用砂轮切割机按加工长度下料。

钢筋绑扎结束,装模前由专人对波纹管进行检查,若有孔眼须用胶布缠好,严禁进浆。

预应力张拉前先试压同条件养护砼试件,主梁达到设计强度85%以上且养护龄期不小于7天方可张拉,钢束张拉时应两端对称、均匀张拉,不得集中张拉,并观察主梁的侧弯情况,张拉前先对张拉千斤顶进行校核。

张拉顺序为:50%N2、N3→100%N1→100%N2、N3→100%N4,张拉程序:0-初始应力(10%σk)-σk(持荷2分钟锚固)。

张拉时实行双控,理论伸长量与实际伸长量相差应控制在-6%~+6%之间,否则应分析原因或重新张拉。

张拉严格控制滑丝和断丝,每束不超过1根,累计全片梁小于1%。

张拉完割除钢铰线头,及
时压浆。

张拉时做好施工记录。

二、理论伸长值计算
1、理论伸长量计算
钢铰线采用15.24mm 单根截面面积140mm2
标准强度f pk =1860MPa 弹性模量Ey=1.95×105MPa 管道摩擦系数μ=0.25 管道偏差系数K=0.0015
锚下控制应力σcon=0.75×f pk=1860×0.75=1395MPa
每股控制张拉力1395×140=195300N
4股钢绞线控制张拉力N=193905×4=775620N=775.62KN
8股钢绞线控制张拉力N=193905×8=1551240N=1551.24KN
9股钢绞线控制张拉力N=193905×9=1745145N=1745.15KN
计算公式:
P P=P(1-e-(kx+μθ))/(kx+μθ)
△L=P P×L/AP×EP
式中:P P--预应力筋平均张拉力(N)
P--预应力筋张拉端的张拉力(N)
e—常数(e =2.7183)
k—孔道摩擦系数(取0.0015)
x—从张拉端至计算截面积的孔道长度(米)
μ—孔道偏差系数(取0.2)
θ—从张拉端至计算截面积曲线孔道部分切线的夹角之和(rad)
L--预应力筋的长度(mm)
A P --预应力筋的截面面积(mm2)(取139mm2)
E P --预应力筋的弹性模量(取1.95*105N/mm2)
中跨(25米梁)钢绞线引伸量计算表(N1
中跨(25米梁)钢绞线引伸量计算表(N2
中跨(25米梁)钢绞线引伸量计算表(N3
中跨(25米梁)钢绞线引伸量计算表(N4
实际伸长值与理论伸长值的差值应控制在±6%以内,否则应暂停张拉,张
拉伸长值见下表。

张拉油表读数表
注:各油表读数回归方程
11292420表:P=0.0265265X-0.216683;11292409表:P=0.0275926X-0.247128。

三、孔道压浆
预应力钢铰线张拉后,应尽快组织压浆。

压浆所用的水、水泥、外加剂等均由试验室确定并符合设计和规范要求。

压浆前对孔道进行清洁处理,并用压缩空气清理。

水泥浆在使用前和压入过程中要连续搅拌,不得通过加水来提高水泥浆因延迟所降低的流动度。

压浆采用活塞式压浆泵,直至另一端饱满出浆并与规定稠度相同为止。

为保证管道中充满灰浆,关闭出浆口后,应保持不小于0.5Mpa的一个稳定期,时间不小于2分钟。

每片梁均要制取3组压浆试件,标准养护28天,来测定水泥浆质量。

压浆完成后,对需封锚边梁应立即将锚具周围冲洗干净,并对梁端砼凿毛,然后按设计浇筑封端砼。

当水泥浆强度达到设计要求后,方可进行移梁和架梁。
