PWM_按键控制灯亮度(改变占空比)
pwm波控制led灯的原理
pwm波控制led灯的原理摘要：一、PWM 波的概念与特点二、PWM 波控制LED 灯的原理三、PWM 波控制LED 灯的优点四、PWM 波控制LED 灯的应用实例五、总结正文：一、PWM 波的概念与特点脉宽调制（PWM，Pulse Width Modulation）是一种模拟控制技术，通过改变脉冲的宽度来控制输出电压的大小。
PWM 波具有可控性强、效率高、响应速度快等特点，被广泛应用于各种电子设备中。
二、PWM 波控制LED 灯的原理LED（Light Emitting Diode，发光二极管）是一种能将电能直接转换为光能的半导体器件。
PWM 波控制LED 灯的原理是通过改变PWM 波的占空比，即高电平持续时间与整个周期的比值，来控制LED 灯的亮度。
三、PWM 波控制LED 灯的优点1.亮度可调：通过改变PWM 波的占空比，可以实现LED 灯的亮度调节，满足不同场合和需求的照明效果。
2.节能环保：PWM 波控制LED 灯可以实现恒流输出，避免LED 灯在电压变化时产生的亮度波动，有效提高LED 灯的使用寿命，降低能耗。
3.系统稳定性高：PWM 波控制LED 灯的电路结构简单，抗干扰能力强，能够提高整个系统的稳定性。
四、PWM 波控制LED 灯的应用实例1.舞台灯光：通过PWM 波控制LED 灯的亮度和颜色，实现舞台灯光的多样化和动态效果。
2.车辆信号灯：利用PWM 波控制LED 灯的亮度，实现车辆信号灯的醒目和节能效果。
3.家居照明：利用PWM 波控制LED 灯的亮度和颜色，实现家居照明的舒适和个性化。
五、总结PWM 波控制LED 灯具有亮度可调、节能环保、系统稳定性高等优点，被广泛应用于各种照明场合。
改变PWM输出波占空比程序

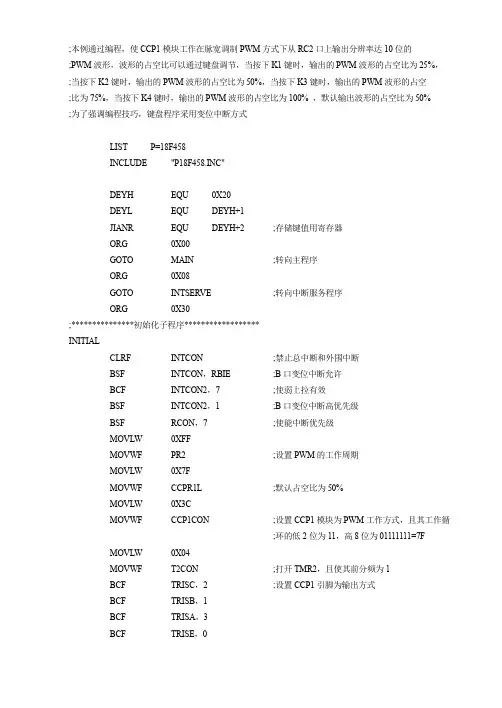

;本例通过编程，使CCP1模块工作在脉宽调制PWM方式下从RC2口上输出分辨率达10位的;PWM波形，波形的占空比可以通过键盘调节，当按下K1键时，输出的PWM波形的占空比为25%，;当按下K2键时，输出的PWM波形的占空比为50%，当按下K3键时，输出的PWM波形的占空;比为75%，当按下K4键时，输出的PWM波形的占空比为100% ，默认输出波形的占空比为50%;为了强调编程技巧，键盘程序采用变位中断方式LIST P=18F458INCLUDE "P18F458.INC"DEYH EQU 0X20DEYL EQU DEYH+1JIANR EQU DEYH+2 ;存储键值用寄存器ORG 0X00GOTO MAIN ;转向主程序ORG 0X08GOTO INTSERVE ;转向中断服务程序ORG 0X30;***************初始化子程序******************INITIALCLRF INTCON ;禁止总中断和外围中断BSF INTCON，RBIE ;B口变位中断允许BCF INTCON2，7 ;使弱上拉有效BSF INTCON2，1 ;B口变位中断高优先级BSF RCON，7 ;使能中断优先级MOVLW 0XFFMOVWF PR2 ;设置PWM的工作周期MOVLW 0X7FMOVWF CCPR1L ;默认占空比为50%MOVLW 0X3CMOVWF CCP1CON ;设置CCP1模块为PWM工作方式，且其工作循;环的低2位为11，高8位为01111111=7F MOVLW 0X04MOVWF T2CON ;打开TMR2，且使其前分频为1BCF TRISC，2 ;设置CCP1引脚为输出方式BCF TRISB，1BCF TRISA，3BCF TRISE，0BCF TRISE，1BSF TRISB，4 ;设置与键盘有关的各口的输入输出方式BCF PORTB，1BCF PORTA，3BCF PORTE，0BCF PORTE，1 ;K1，K2，K3，K4四条列线置0，为电平变化;中断的产生创造初始条件MOVF PORTB，W ;读PORTB端口，建立变位中断的初始条件;(由高到低时中断)RETURN;*********键盘去抖子程序(8ms的延时)******************KEYDELA YMOVLW 0X0AMOVWF DEYHAGAIN2 MOVLW 0XFFMOVWF DEYLAGAIN1 DECFSZ DEYL，1GOTO AGAIN1DECFSZ DEYH，1GOTO AGAIN2 ;具体程序语句参考3. 2节RETURN;***************键服务子程序******************KEYSERVEJIANZHI ;确定键值的子程序BCF PORTB，1BCF PORTA，3MOVLW 0X03MOVWF PORTE ;K1，K2置低电平，K3，K4置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K1K2 ;RB4为0，表示按键为K1，K2中的一个GOTO K3K4 ;RB4为1，表示按键为K3，K4中的一个K1K2 BCF PORTB，1BSF PORTA，3 ;K1置低电平，K2置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K1 ;RB4为0，表示按键为K1GOTO K2 ;RB4为1，表示按键为K2K3K4 BCF PORTE，0BSF PORTE，1 ;K3置低电平，K4置高电平NOPNOP ;使引脚电平稳定BTFSS PORTB，4GOTO K3 ;RB4为0，表示按键为K3GOTO K4 ;RB4为1，表示按键为K4，以上对键盘进行扫;描，来确定是哪一个键按下K1 MOVLW 0X01MOVWF JIANRGOTO RETK2 MOVLW 0X02MOVWF JIANRBCF PORTA，3GOTO RETK3 MOVLW 0X03MOVWF JIANRGOTO RETK4 MOVLW 0X04MOVWF JIANR ;以上根据按下的键把相应的值送给JIANRBCF PORTE，1RET NOPRETURN;**********确定占空比为25%的子程序*********PER25 MOVLW 0X3FMOVWF CCPR1LRETURN;**********确定占空比为50%的子程序*********PER50 MOVLW 0X7FMOVWF CCPR1LRETURN;**********确定占空比为75%的子程序*********PER75 MOVLW 0XBFMOVWF CCPR1LRETURN;**********确定占空比为100%的子程序*********PER100 MOVLW 0XFFMOVWF CCPR1LRETURN;**************中断服务子程序***************INTSERVE NOPBCF INTCON，RBIF ;清除中断标志CALL KEYDELA Y ;调用软件延时子程序消抖动MOVF PORTB，W ;读PORTB的值，并同时改变中断发生的条件可;以屏蔽一次无用的中断，又可以防止按键时间;过长发生连续中断BTFSC PORTB，4RETFIE ;判断为干扰，则返回，并可以屏蔽一次无用的;中断CALL KEYSERVE ;调用键服务子程序，确定键值BCF PORTB，1BCF PORTA，3BCF PORTE，0BCF PORTE，1 ;送低电平至K1，K2，K3，K4，以防止键扫描;时改变K1，K2，K3，K4的电平，从而改变中;断条件BCF INTCON，RBIF ;键扫描时可能会产生"电平变化"而使RBIF;置1，再清除一次RBIF以求避免额外中断MOVLW 0X01 ;以下通过判断是哪个键按下从SUBWF JIANR，0 ;而选择PWM波形的不同占空比BTFSC STA TUS，ZCALL PER25 ;若是K1按下，则PWM占空比为25%;以下同理MOVLW 0X02SUBWF JIANR，0BTFSC STA TUS，ZCALL PER50MOVLW 0X03SUBWF JIANR，0BTFSC STA TUS，ZCALL PER75MOVLW 0X04SUBWF JIANR，0BTFSC STA TUS，ZCALL PER100RETFIE ;中断返回;****************************************MAIN NOPCALL INITIAL ;初始化BSF INTCON，GIE ;总中断允许HERE GOTO HERE ;等待中断END。
电位器控制pwm占空比电路
电位器控制pwm占空比电路
电位器控制PWM（脉冲宽度调制）占空比电路是一种常见的电子电路，通常用于调节脉冲信号的占空比。
PWM信号的占空比是指信号周期内高电平所占的比例，通常用百分比表示。
电位器是一种可变电阻，可以通过调节电位器的阻值来控制PWM信号的占空比。
在这种电路中，电位器通常被连接到一个比较器或者运算放大器的输入端，通过调节电位器的阻值，可以改变比较器或运算放大器的阈值，从而影响输出PWM信号的占空比。
当电位器的阻值发生变化时，比较器或运算放大器的输出也会相应地改变，进而调节PWM信号的占空比。
这种电路常用于控制电机的转速、LED灯的亮度调节等场合。
通过调节电位器，可以方便地实现对PWM信号占空比的精准调节，从而达到对电路的精细控制的目的。
需要注意的是，设计这种电路时需要考虑电位器的阻值范围、比较器或运算放大器的工作电压范围、PWM信号的频率等因素，以确保电路能够稳定可靠地工作。
总的来说，电位器控制PWM占空比电路是一种灵活、常用的电子电路，能够实现对PWM信号占空比的精确调节，具有广泛的应用前景。
pwm占空比
PWM占空比1. 介绍脉冲宽度调制（PWM）是一种常用的信号调制技术，广泛应用于电子设备和嵌入式系统中。
PWM信号的关键参数之一就是占空比，它决定了信号的高电平和低电平的时间比例。
本文将详细介绍PWM占空比的概念、计算方法和应用。
2. PWM占空比的定义PWM占空比是指PWM信号中，高电平时间与总周期时间的比例。
通常用百分比表示。
例如，50%的占空比表示高电平时间占总周期时间的一半。
3. PWM占空比的计算方法PWM占空比的计算方法基于以下两个参数：•高电平时间（Ton）：信号的高电平持续时间。
•总周期时间（T）：信号的完整周期。
根据上述参数，PWM占空比的计算公式如下：PWM占空比 = (Ton / T) * 100%4. PWM占空比的应用PWM占空比在各种电子设备和嵌入式系统中有着广泛的应用，下面列举了几个常见的应用场景：4.1 电机控制PWM占空比被广泛用于电机控制中，特别是直流电机和步进电机。
通过调整PWM占空比，可以控制电机的转速和转向。
较高的PWM占空比将产生较高的平均电压，从而使电机转速增加。
4.2 LED亮度调节PWM占空比也常用于LED亮度调节。
调整PWM占空比可以改变LED的亮度，通过快速的开关控制，人眼会感知到平滑的亮度变化。
较高的PWM占空比将导致更亮的LED光输出。
4.3 电源管理在一些应用中，可以利用PWM占空比来实现电源管理功能。
通过调整PWM占空比，可以实现能量的有效利用和功耗的控制。
例如，某些电源管理芯片使用PWM占空比来控制电池充电电流和输出电压等。
4.4 温度控制PWM占空比还可以用于温度控制。
通过调整PWM占空比，可以控制加热元件（如加热器或风扇）的开关时间。
较高的占空比将提供更多的加热时间或风力，从而控制温度。
5. 总结PWM占空比是脉冲宽度调制中的重要参数，用于控制信号的高低电平时间比例。
通过调整PWM占空比，可以实现各种功能，如电机控制、LED亮度调节、电源管理和温度控制等。
PWM灯光亮暗控制实验
班级学号姓名同组人实验日期室温大气压成绩ＰＷＭ灯光亮暗控制实验一、实验目的1、利用Ｐ0.21口作为PWM5的输出端口，并用杜邦线将此端口与LED1相连，通过占空比的调节来控制LED1的亮度，并且实现在LED1亮度最亮与亮度为零的两种情况下，蜂鸣器会报警。
2、让自己更好的掌握PWM占空比调节的控制功能，因为PWM也是电子系统中经常用的东西，做此实验的实用性也更强。
二、实验仪器装有ADS1.2及EasyJTAG仿真器的电脑一、ARM7开发板一块三、实验原理LPC3131/2132/2138 的脉宽调制器建立在前一章的标准定时器0/1 之上。
应用可在PWM 和匹配当中进行选择。
特性7个匹配寄存器，可实现6个单边沿控制或3个双边沿控制PWM输出，或这两种类型的混合输出：●连续操作，可选择在匹配时产生中断●匹配时停止定时器，可选择产生中断●匹配时复位定时器，可选择产生中断每个匹配寄存器对应一个外部输出，具有下列特性：●匹配时设置为低电平●匹配时设置为高电平●匹配时翻转●匹配时无动作支持单边沿控制和/或双边沿控制的PWM输出。
单边沿控制PWM输出在每个周期开始时总是为高电平，除非输出保持恒定低电平。
双边沿控制PWM输出可在一个周期内的任何位置产生边沿。
这样可同时产生正和负脉冲。
脉冲周期和宽度可以是任何的定时器计数值。
这样可实现灵活的分辨率和重复速率的设定。
所有PWM 输出都以相同的重复率发生。
双边沿控制的PWM 输出可编程为正脉冲或负脉冲匹配寄存器更新与脉冲输出同步，防止产生错误的脉冲。
软件必须在新的匹配值生效之前将它们释放。
果不使能PWM 模式，可作为一个标准定时器，带可编程32 位预分频器的32 位定时器/计数器，当输入信号跳变时4 个捕获寄存器可取得定时器的瞬时值，也可选择使捕获事件产生中断。
寄存器描述（PWM功能增加了新的寄存器和寄存器位，见表137）表137 PWM 寄存器映射名称描述访问复位值* 地址PWMIR PWM中断寄存器可以写I R来清除中断。
pwm控制led亮度的原理和方法
pwm控制led亮度的原理和方法以PWM控制LED亮度的原理和方法引言：在电子设备中，LED广泛应用于各种场景，如显示屏、照明等。
而控制LED的亮度是一项重要的任务。
本文将介绍使用PWM（脉宽调制）控制LED亮度的原理和方法。
一、PWM控制LED亮度的原理PWM是一种通过改变信号的占空比来控制电路输出的方法。
在LED控制中，通过改变LED的驱动电流来控制亮度。
而PWM控制LED亮度的原理就是通过改变PWM信号的占空比来改变驱动电流的平均值，从而控制LED的亮度。
PWM信号是一种周期性的方波信号，其周期T可以根据需要调节。
占空比D定义为PWM信号高电平的占比，即高电平时间TH与周期T的比值。
通过改变占空比D，可以改变PWM信号的高电平时间，进而改变驱动电流的平均值。
驱动电流的平均值与LED的亮度成正比。
当PWM信号的占空比D 较小时，驱动电流的平均值较小，LED的亮度较暗；当PWM信号的占空比D较大时，驱动电流的平均值较大，LED的亮度较亮。
二、PWM控制LED亮度的方法PWM控制LED亮度的方法主要有以下几种：1. 使用PWM芯片控制：在一些需要频繁调节LED亮度的场景中，可以使用专门的PWM芯片来控制。
这种方法需要外接PWM芯片，通过设置相关寄存器来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。
2. 使用单片机控制：在一些需要程序化控制的场景中，可以使用单片机来控制PWM信号。
单片机具有较强的计算和控制能力，可以根据需要编写程序来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。
3. 使用专用LED驱动芯片控制：在一些大规模LED灯光控制系统中，常常使用专用的LED驱动芯片来控制。
这些驱动芯片内部集成了PWM控制电路，可以直接通过设置相关寄存器来控制PWM信号的占空比。
通过改变占空比，来改变驱动电流的平均值，从而控制LED的亮度。
pwm调节占空比的基本原理
pwm调节占空比的基本原理
PWM调节占空比的基本原理PWM（脉宽调制）是一种常用的电子调节技术，通过调节信号的占空比来控制电路的输出。
它在许多领域中得到广泛应用，如电机控制、电源管理和光照调节等。
PWM调节占空比的基本原理是利用一个周期性的信号，即PWM信号，来控制电路的通
断时间。
这个信号由一个固定频率的方波和一个可变占空比的调制信号组成。
占空比是指方波中高电平的时间与一个周期的比例。
通过改变调制信号的占空比，可以改变电路的平均输出电平。
当调制信号的占空比较小时，电路的平均输出电平也较低；而当调制信号的占空比较大时，电路的平均输出电平也较高。
利用PWM调节占空比的优势在于其高效性和精确性。
由于PWM信号的周期性，电路可
以以较高的频率进行开关，从而减少能量损耗。
通过精确地调节占空比，可以实现更精细的电路控制。
在电机控制中，PWM调节占空比可以用来控制电机的转速和扭矩。
通过改变占空比，可
以改变电机的平均电压，从而控制电机的输出功率。
在电源管理中，PWM调节占空比可
以用来控制电源输出的电压和电流，以满足不同设备的需求。
在光照调节中，PWM调节
占空比可以用来控制LED灯的亮度，通过改变占空比，可以精确地调节LED的发光强度。
PWM调节占空比是一种高效而精确的电子调节技术。
通过调节信号的占空比，可以实现
对电路输出的精细控制，广泛应用于电机控制、电源管理和光照调节等领域。
PWM调整LED灯亮度并数字显示占空比实验报告
电工电子实验报告学生姓名：周典淼学生学号：2009112030430系别班级：物电0904班课程名称：现代电子技术实验（EDA）报告性质：设计报告实验地点：现代电子技术实验室开课学期：20112成绩评定：教师签名：PWM调整LED灯亮度并数字显示占空比一．实验原理学习PWM原理，用V erilog硬件描述语言设计PWM逻辑电路，实现PWM信号占空比可调，通过按键调整PWM信号的占空比，将此PWM信号输出驱动LED，观察不同占空比时LED的亮度如何变化。
在实验箱上实现按键调整LED亮度，数码管显示PWM信号的占空比。
二．设计方案1、要使一个灯的亮度可调，可通过调节占空比的信号来完成，因此需要一个计数器从0一直加到99，这就是计数的周期，另设一个DA，设置它的值，再将其与c比较，c<DA 时是低电平,c>DA时是高电平，则会产生一个信号，如下图：2、再将信号接入一发光二极管，就会看到灯一会儿亮一会儿灭，加快扫描的频率，由于人眼的视觉效果会觉得灯是一直亮着的，那么改变占空比，使信号的高电平时间很短，则在人眼看来灯明显变暗了，以此改变了灯的亮度。
三．部分重要设计1. pwm的控制占空比module pwm(clr,clk,data,led);input clr,clk;input[7:0] data;output led;reg[7:0] q;assign led=(q<data)?1'b1:0;always@(posedge clk or negedge clr)if(!clr)begin q<=8'h00;endelse if(q==8'h99)q<=0;else if(q==8'h?9)q<=q+4'h7;else q<=q+1'b1;endmodule2. module cnt100(clr,clk,up,down,q);//100计数器input clr,clk,up,down;output[7:0] q;reg[7:0] q;wire dup,ddown;wire new_clk=clk&(dup|ddown);//ctrl为1时计数，为0时暂停LCELL aa(up,dup),bb(down,ddown);always@(posedge new_clk or negedge clr)//毫秒if(!clr)begin q<=8'h50;endelse if(up)beginif(q==8'h99)q<=0;else if(q==8'h?9)q<=q+4'h7;else q<=q+1'b1;endelse beginif(q==8'h00)q<=8'h99;else if(q==8'h?0)q<=q-4'h7;else q<=q-1'b1;endendmodule3.二选一选择器module mux2(a1,a2,sel,out);input[3:0] a1,a2;input sel;output[3:0] out;assign out=sel?a2:a1;endmodule四．引脚分配五．实验总结在PWM实验中，灯其实是不断闪烁的，只是我们用的频率比较大，灯闪烁很快，人眼无法识别而已。
pwm调节占空比调节背光亮度原理
pwm调节占空比调节背光亮度原理PWM（Pulse Width Modulation，脉冲宽度调制）是一种常用的调节电压、电流和信号占空比的技术。
在背光调光中，PWM被广泛应用于调节背光亮度，其原理是通过控制背光灯的亮度调节，来改变显示器的整体亮度。
一、背光亮度调节的需求背光亮度调节是为了满足不同环境下的视觉需求，比如在晚上或黑暗环境下调低亮度，以减少眼睛的疲劳；在白天或明亮环境下增加亮度，以提高显示器的可见性。
因此，背光亮度调节是一项很重要的功能。
二、PWM调节原理PWM调节原理是通过改变控制信号的脉冲宽度来调整输出信号的占空比。
控制信号由一个固定频率的周期性方波和一个可变占空比的矩形脉冲组成。
方波的高电平表示信号"1"，低电平表示信号"0"。
矩形脉冲的宽度表示高电平的持续时间，占空比则由高电平的持续时间占整个周期的比例来决定。
为了实现背光亮度的调节，我们可以将PWM应用于背光灯的驱动电路中。
驱动电路以PWM控制信号为输入，根据输入信号的占空比，决定输出电压或电流的大小，以改变背光灯的亮度。
三、PWM调节背光亮度的步骤1.确定调光模式：根据需求，选择适当的调光模式。
可以是手动调节，设置亮度等级，或自动调节，根据环境亮度自动调整。
2.生成PWM信号：通过控制器或专用PWM芯片生成PWM信号。
控制器可以是微控制器、FPGA或专用的PWM调光芯片。
PWM信号的频率一般在几kHz到几MHz之间，占空比可以根据需要调整。
3.进行调光：将PWM信号输入到背光灯的驱动电路中，驱动电路将根据信号的占空比调整输出电压或电流的大小，以改变背光灯的亮度。
4.视觉效果：观察调光后的背光亮度效果，根据需要进行微调。
四、PWM调节背光亮度的优势1.精度高：PWM调节可以实现非常精确的亮度调节。
通过调整占空比，可以实现准确的亮度设置。
2.反应快：PWM调节的响应速度非常快，可以实现实时的调光效果，满足用户的需求。
1200pwm调节占空比
1200pwm调节占空比PWM（脉冲宽度调制）是一种用于控制电子设备的技术，它通过改变信号的脉冲宽度来控制电路的通断，从而实现对电压、电流或功率的调节。
在PWM调节中，占空比是一个重要的参数，它表示了信号高电平（脉冲）所占的时间比例。
如果我们要进行1200Hz的PWM调节，那么首先我们需要确定调节的目标是什么，比如调节电机的转速或控制LED的亮度等。
然后我们需要计算出所需的占空比。
假设我们要控制的是一个LED灯，我们希望在1200Hz的频率下进行调节。
首先，我们需要确定1200Hz的周期是多少，即周期T=1/1200秒。
然后，我们需要确定所需的占空比，比如我们希望LED的亮度在50%左右，那么占空比就是0.5。
接下来，我们可以通过以下公式来计算脉冲的宽度（即占空比）：脉冲宽度 = 占空比周期。
在这个例子中，脉冲宽度 = 0.5 (1/1200) = 0.000416秒，即416微秒。
因此，如果我们要在1200Hz的频率下控制LED的亮度，我们可以通过设置占空比为50%来实现，脉冲宽度为416微秒。
当然，实际的PWM调节可能涉及到更复杂的电路和控制算法，具体的实现方式会根据具体的应用场景而有所不同。
在实际应用中，还需要考虑到电路的响应速度、负载特性、噪声干扰等因素，以确保PWM调节能够稳定可靠地工作。
总的来说，对于1200Hz的PWM调节，我们需要首先确定调节的目标和所需的占空比，然后根据所选的频率和占空比来计算脉冲的宽度，最后结合具体的电路和控制算法来实现PWM调节。
希望这个回答能够帮助你更好地理解1200Hz PWM调节的占空比问题。
详解PWM原理频率与占空比
详解PWM原理频率与占空比PWM（Pulse Width Modulation）脉冲宽度调制是一种常用的模拟信号的数字化处理方式。
它通过调整方波脉冲的占空比来模拟出连续的模拟信号。
PWM主要用于控制电机、调节亮度等应用领域。
PWM原理：PWM是一种周期性的脉冲信号，其周期被划分为若干个时间段，每个时间段被称作一个周期，不同时间段的电平可以取高电平或低电平。
在一个周期内，根据脉冲时间与周期时间的比例，可以得到一个占空比。
占空比是周期中高电平时间与周期总时间的比值，通常用百分比表示。
在实际应用中，PWM信号的周期非常短，一般在几十kHz至几百kHz 的范围内。
这样的高频信号可以方便地通过数字电路生成，并且能够很好地模拟出模拟信号的变化。
频率与占空比：PWM信号的频率是指一个完整的周期重复的次数。
频率越高，信号的周期就越短，对于控制电机或者改变亮度等需要快速响应的应用而言，高频率的PWM信号更为适用。
占空比是PWM信号中高电平的持续时间与一个周期总时间的比值。
占空比表示了高电平信号所占时间的比例，也就是以百分比来表示的。
控制占空比可以改变高电平脉冲的时间长短，从而控制模拟信号的电平。
占空比的改变会影响PWM信号的平均电平，从而达到改变输出信号的目的。
当占空比为0%时，高电平时间为0，输出为低电平；当占空比为100%时，高电平时间与周期总时间相等，输出为高电平；当占空比为50%时，高电平时间和低电平时间相等，输出为平均电平。
应用实例：PWM信号的应用非常广泛，下面以控制电机为例进行说明。
PWM信号可以用来控制直流电机的转速。
通过改变PWM信号的占空比，可以改变驱动电机的电压和电流，从而改变电机的转速。
当占空比较大时，电机得到的平均电压较高，电机转速快；当占空比较小时，电机得到的平均电压较低，电机转速慢。
类似地，PWM信号也可以用来控制电机的转向。
通过将占空比改变为负值，可以改变电机的运行方向。
PWM信号还可以用来调节LED灯的亮度。
PWM_按键控制灯亮度(改变占空比)
PWM 按键控制灯亮度（改变占空比）MCU 2010-04-05 20:32:09 阅读63 评论0字号：大中小明文作品，谢谢欣赏！功能说明：PWM，通过改变占空比，PWM_T/100,这里100是周期，每个按键都会给PWM_T一个定值，这样就改变了输出波形。
仿真运行后，点击debug->4. digital oscillicope(最后一项) 就能够看到波形了。
观察低电平占的比例10% ，这里WPM-T=10 10/100=10%观察低电平占的比例60% ，这里WPM-T=6060/100=60%/****************************************************6个按键决定6个亮度占空比：PWM_T/100，越大越亮****************************************************/#include <reg51.h>#define uInt unsigned int#define uchar unsigned charuchar PWM_T = 0; //占空比控制变量sbit c7=P3^7; //6个按键，决定输出PWM_T值sbit c6=P3^6;sbit c5=P3^5;sbit c4=P3^4;sbit c3=P3^3;sbit c2=P3^2;/****************************************************主程序****************************************************/void main(void){uInt n;TMOD=0x02; //定时器0，工作模式2，8位定时模式TH0=210; //写入预置初值（取值1-255，数越大PWM频率越高）TL0=210; //写入预置值（取值1-255，数越大PWM频率越高）TR0=1; //启动定时器ET0=1; //允许定时器0中断EA=1; //允许总中断P1=0xff; //初始化P1，输出端口P0=0xff; //初始化P0while(1) //PWM周期100，高电平100- PWM_T，低电平PWM_T,低电平工作{for(n=0;n<200;n++); //延时，取值0-65535，数字越大变化越慢if(!c7||!c6||!c5||!c4||!c3||!c2) //通过按键改变占空比{if(!c7) PWM_T=0; //这些值可以改变else if(!c6) PWM_T=10;else if(!c5) PWM_T=35;else if(!c4) PWM_T=60;else if(!c3) PWM_T=85;else if(!c2) PWM_T=100;}}}/****************************************************/定时器0中断模拟PWM****************************************************/timer0() interrupt 1 using 2{static uchar t ; //PWM计数t++; //每次定时器溢出加1if(t==100) //PWM周期100个单位{t=0; //使t=0，开始新的PWM周期P1=0x00; //使LED灯亮，输出端口P0=0x00; //使LED灯亮，输出端口}if(PWM_T==t) //按照当前占空比切换输出为高电平{ P1=0xff; //使LED灯灭P0=0xff; //使LED灯灭} }。
51单片机脉冲宽度调制(PWM)控制LED灯亮度
51单片机脉冲宽度调制(PWM)控制LED灯亮度作者：来源：本站原创点击数：576 更新时间：2009年06月28日/*介绍一个51系列单片机采用脉冲宽度调制（PWM）方式控制LED灯亮度的一个程序,大家都知道,51单片机本身是没有pwm接口的，这个程序是通过软件模拟pwm.在一定的频率的方波中，调整高电平和低电平的占空比，即可实现LED灯亮度控制。
程序出自:单片机网http://www. ，如有问题可在论坛提出，程序中使用定时器0产生2.5ms周期脉冲，使用占空比控制变量scale控制占空比，在低电平期间使LED灯亮，在高电平期间使LED灯灭，改变scale 就改变了高电平与低电平的时间，因此也就控制了LED灯的亮度。
*/#include "AT89X51.H" //模拟PWM输出控制灯的10个亮度级unsigned int scale; //占空比控制变量void main(void) // 主程序{ unsigned int n; //延时循环变量TMOD=0x02; //定时器0，工作模式2（0000，0010），8位定时模式TH0=0x06; //写入预置初值6到定时器0，使250微秒溢出一次（12MHz）TL0=0x06; //写入预置值TR0=1; //启动定时器ET0=1; //允许定时器0中断EA=1; //允许总中断while(1) //无限循环，实际应用中，这里是做主要工作{ for(n=0;n<50000;n++); //每过一段时间，就自动加一个档次的亮度scale++; //占空比控制变量scale加1if(scale==10) scale=0; //如果scale=10，使scale为0} }timer0() interrupt 1 //定时器0中断服务程序{ static unsigned int tt ; //tt用来保存当前时间在一秒中的比例位置tt++; //每250微秒增加1if(tt==10) //2.5毫秒的时钟周期{ tt=0; //使tt=0，开始新的PWM周期P2_0=0; //使LED灯亮}if(scale==tt) //按照当前占空比切换输出为高电平P2_0=1; //使LED灯灭}/*程序中从tt=0开始到scale为低电平，从scale开始到tt=10为高电平，由于scale是变量，所以改变scale就可以改变占空比。
PWM调光技术详解
PWM调光技术详解在现代照明系统中，PWM调光技术是一种常见的调光方法。
PWM即脉宽调制（Pulse Width Modulation），是一种通过改变信号的脉冲宽度来控制电路的工作方式的技术。
在照明系统中，PWM调光技术通过控制LED灯的亮度，实现灯光的调光效果。
本文将详细介绍PWM调光技术的原理、优势和应用。
一、PWM调光技术的原理。
PWM调光技术是通过控制LED灯的通断时间比例来实现调光的。
具体来说，就是通过改变LED灯的工作周期和占空比来控制LED灯的亮度。
工作周期是指脉冲信号一个完整的周期所包含的时间，而占空比则是指脉冲信号中高电平（LED 灯亮）所占的时间比例。
通过改变脉冲信号的占空比，可以实现LED灯的亮度调节。
以一个简单的例子来说明PWM调光技术的原理。
假设LED灯的工作周期为100ms，而我们需要将LED灯的亮度调节为50%。
那么在这种情况下，LED灯的亮度将为50ms亮，50ms灭。
如果需要将LED灯的亮度调节为25%，那么LED灯的亮度将为25ms亮，75ms灭。
通过改变LED灯的通断时间比例，可以实现LED 灯的亮度调节。
二、PWM调光技术的优势。
1. 高效节能，PWM调光技术可以根据实际需求来控制LED灯的亮度，避免了传统调光方法中产生的能量浪费。
通过PWM调光技术，可以实现LED灯的精确调光，从而实现节能的效果。
2. 良好的调光效果，PWM调光技术可以实现LED灯的无级调光，可以满足不同场景下的光照需求。
而且，PWM调光技术可以避免LED灯在低亮度下出现闪烁的问题，提供了良好的调光效果。
3. 长寿命，由于PWM调光技术可以实现LED灯的精确调光，LED灯的工作温度相对较低，从而延长了LED灯的使用寿命。
4. 可靠稳定，PWM调光技术可以实现LED灯的快速响应和稳定调光，不会出现频闪和抖动的问题，提供了可靠稳定的照明效果。
三、PWM调光技术的应用。
PWM调光技术在照明系统中有着广泛的应用。
io模拟pwm频率和占空比
io模拟pwm频率和占空比
一、PWM的基本概念
脉冲宽度调制（PWM，Pulse Width Modulation）是一种用于控制电机、LED亮度等设备的技术。
通过改变脉冲的宽度，我们可以控制输出电压或电流的大小。
在嵌入式系统中，PWM常用于控制硬件设备，以实现精确的控制效果。
二、IO模拟PWM的原理
在IO模拟PWM的过程中，主要是通过编程控制GPIO（通用输入/输出）来实现。
GPIO可以输出高低电平，通过改变高低电平的持续时间，即可实现PWM信号的生成。
三、实现IO模拟PWM的方法
1.定时器：利用定时器产生固定频率的脉冲，通过改变脉冲的宽度来实现PWM。
这种方法简单易实现，但精度较低。
2.硬件PWM：部分微控制器内部集成了硬件PWM功能，可以直接输出PWM信号。
这种方法精度较高，但成本较高。
3.使用FPGA：在FPGA中，可以通过编程实现PWM信号的生成。
这种方法具有较高的精度和灵活性，但学习成本较高。
四、IO模拟PWM的应用场景
1.电机控制：通过改变PWM信号的占空比，实现电机的转速、转向等控制。
2.LED亮度控制：根据PWM信号的占空比，调整LED的亮度。
3.太阳能最大功率点跟踪（MPPT）：利用PWM信号控制太阳能电池板的电压，实现最大功率点跟踪。
4.通信调制：在无线通信中，PWM可用于调制信号，提高通信效率。
五、总结
IO模拟PWM在嵌入式系统中具有广泛的应用，通过改变GPIO的高低电平持续时间，可以实现对各种设备的精准控制。
在实际应用中，可以根据具体需求选择合适的实现方法。
pwm调光芯片
pwm调光芯片PWM调光芯片: 实现灯光亮度调节的核心技术概述PWM调光芯片是一种用于实现灯光亮度调节的重要技术。
通过改变信号的占空比来控制电源输出的平均功率，从而实现灯光的亮度调节。
本文将介绍PWM调光芯片的工作原理、应用领域以及未来的发展趋势。
1. 工作原理PWM调光芯片是基于脉宽调制（PWM）的原理工作的。
它通过控制信号的占空比来改变电压的平均值，从而调节灯光的亮度。
当信号的占空比为100%时，输出电压为最大值，灯光亮度最高；当占空比为0%时，输出电压为零，灯光亮度最低。
2. 应用领域PWM调光芯片被广泛应用于各种灯光调节场景，包括室内照明、汽车照明、舞台灯光以及户外广告牌等。
在室内照明领域，PWM 调光芯片可以用于调节灯光的亮度，从而提供不同场景下的合适照明效果。
在汽车照明领域，PWM调光芯片可以实现车内和车外灯光的亮度调节，提高夜间行车的安全性。
在舞台灯光领域，PWM 调光芯片可以根据表演需要实现各种特殊灯光效果。
在户外广告牌领域，PWM调光芯片可以根据不同时间段实现灯光的亮度调节，节省能源并提升广告效果。
3. 发展趋势随着LED照明技术的发展，PWM调光芯片的需求也在不断增长。
未来，随着智能照明系统的兴起，PWM调光芯片将融入更多智能控制方案中。
例如，通过与无线通信模块结合，可以实现远程控制灯光亮度的功能。
此外，PWM调光芯片可以与传感器结合，实现自动调光功能。
例如，通过感应周围环境亮度的变化，自动调节灯光亮度以满足用户需求。
此外，还可以结合人体红外感应技术，实现人体探测功能，借助PWM调光芯片自动控制灯光的开关和亮度。
4. 总结PWM调光芯片在灯光亮度调节中扮演着重要的角色。
通过改变信号的占空比，PWM调光芯片能够精确控制灯光的亮度。
它被广泛应用于室内照明、汽车照明、舞台灯光和户外广告牌等领域。
随着LED照明技术的发展，PWM调光芯片的需求也在不断增加。
未来，随着智能照明系统的普及，PWM调光芯片将拥有更多的应用场景，并融入更多智能控制方案中，为用户提供更好的照明体验。
pwm占空比控制逻辑
pwm占空比控制逻辑PWM（脉宽调制）是一种常用的电子控制技术，通过改变信号的占空比来实现对电路的精确控制。
在各种电子设备中广泛应用，如电机控制、LED调光等。
PWM的原理很简单，即通过高电平和低电平的脉冲信号来控制设备的工作状态。
脉冲的高电平时间占整个周期的比例就是占空比，通过改变占空比的大小，可以控制设备的输出功率或亮度。
在PWM控制中，占空比的范围通常为0%到100%，其中0%表示全低电平，100%表示全高电平。
在每个周期内，高电平和低电平的时间比例是固定的，只有高电平的时间随占空比的改变而变化。
以LED调光为例，当占空比为0%时，LED处于全关状态，没有发光；当占空比为100%时，LED处于全开状态，发出最大亮度的光；而在0%和100%之间的占空比，LED的亮度将随之改变，可以实现无级调光。
PWM的控制逻辑通常通过微控制器或专用的PWM控制芯片实现。
首先，设置一个固定的时钟频率，该频率决定了PWM信号的周期。
然后，通过改变高电平的时间来调整占空比。
具体的控制过程如下：1. 设置时钟频率：根据需要的控制精度和设备响应速度，选择合适的时钟频率。
一般来说，频率越高，控制精度越高，但同时也会增加硬件成本和功耗。
2. 设置周期：根据需要的控制精度和设备响应速度，设置PWM信号的周期。
周期越短，设备响应速度越快，但同时也会增加计算复杂度和功耗。
3. 设置初始占空比：根据设备的工作特性和需求，设置初始的占空比。
在控制过程中，可以根据实际需要来动态调整占空比。
4. 控制循环：在每个周期内，通过比较当前时钟计数值和设定的占空比来确定输出信号的状态。
当计数值小于占空比时，输出高电平；当计数值大于占空比时，输出低电平。
不断循环执行该过程，即可实现对设备的精确控制。
5. 动态调整：根据实际需求，可以动态调整占空比。
比如，在LED 调光中，可以通过用户输入或光线传感器来实时调整占空比，从而实现自动调光。
需要注意的是，PWM控制的精确性与时钟频率、周期和占空比的分辨率有关。
单片机产生PWM波形控制LED灯亮度
三，程序设计思路
•
采用单片机定时器产生PWM波，然后控制LED灯的亮度。
首先对定0赋初值，使之中断（定时）5ms，再让其中断10次 （次数可设定，只是输出0H（不同的值会有不同的周期，即
PWM波的周期，周期不能太大，否则会闪烁）。cc++，ee--，
这次设计利用51单片机产生占空比可变的矩形波，当 产生此矩形波的I/O口通过滤波电路再与LED灯相接后， 由于输出矩形波占空比不断变化，那么一个周期内有一 部分时间LED导通，一部分时间截止，从整体来看有一 个平均电压，PWM信号频率很高的，我们无法通过肉眼 来观察到每一个周期LED灯亮灭的变化过程，所以只好 通过平均电压这样一种方式来决定这个LED的亮的程度 了。 随着波形占空比不断变化，LED灯也会有暗到亮再 从亮到暗不断变化。
一按键，按住时P1.0低电平，中断次数25次，125ms脉冲变
化一次，可看到波形占空比变化较慢，按键松开时P1.0高电平，
中断10次，则波形占空比变化较快。
四，实验仿真电路图
两个三极管有驱动作用，电感和电容起滤波作用，保证LED不至 于太过闪烁而看不清亮度变化。
感谢您的关注 !
目录
一，PWM简介 二，PWM控制LED暗亮原理
三，程序设计思路 四，实验仿真电路
一，PWM简介
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation” 的缩写，简称脉宽调制，是利用微处理器的数字输出来对模 拟电路进行控制的一种非常有效的技术，广泛应用在从测量、 通信到功率控制与变换的许多领域中。
随着电子技术的发展，出现了多种PWM技术，其中包括： 相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线 电压控制PWM等
PWM调整LED亮度设计报告1
PWM调整LED亮度设计一．实验任务学习PWM原理，用Verilog硬件描述语言设计PWM逻辑电路，实现PWM信号占空比可调，通过按键调整PWM信号的占空比，将此PWM信号输出驱动LED，观察不同占空比时LED的亮度如何变化。
在实验箱上实现按键调整LED亮度，数码管显示PWM信号的占空比。
二．实验思路首先给定一定计数周期T的标准时钟脉冲，然后定义另外一个计数器da来控制高低电平的占空比,使标准时钟变为一个高低电平占空比不一致的非标准脉冲，包含一个高电平、一个低电平，随着da的增大高电平的占空比随时间逐渐增大，低电平的占空比随时间逐渐减小，显示到二极管上即是二极管逐渐变亮。
电路原理框图参考：计数器c决定信号的周期T，da决定高低电平的占空比。
三、实验步骤分频模块给定标准时钟脉冲，产生相应的周期信号da：module div_clkone(clr,clk,p,led,da);input clr,clk;input [7:0]p;output [7:0]da;reg [7:0]da;reg led;always@(negedge clr or posedge clk) beginif(!clr) led=0;else begin if(da==8'h99) da<=0;else if(da==8'h?9)da=da+4'h7;else da<=da+1;if(da<p) led<=1'b1;else led<=1'b0;endendendmodule由按键控制信号q，从而控制高低电平的占空比，即产生高电平的占空比随按键逐渐增大（或减小），低电平随时间逐渐减小的时钟脉冲（或增大）：module buff(clr,clk,up,down,p);input up,down,clr,clk;output [7:0]p;reg [7:0]p;always@(negedge clr or posedge clk) beginif(!clr) p=8'h50;else begin if(up) begin if(p==8'h99) p=8'h01;else if(p==8'h?9)p=p+4'h7;else p=p+1;endelse if(down) begin if(p==1) p=8'h99;else if(p==8'h?0)p=p-4'h7;else p=p-1;endendendendmodule波形如图所示：比较c和da，da>c时二极管亮否则二极管灭：if(!clr)led=0;else if(c<da)led=1;else led=0;数码管驱动和译码：module scan(clk,q);input clk;output [2:0]q;reg [2:0]q;always @(posedge clk)beginq=q+1;endendmodulemodule mux81(a,b,c,d,e,f,g,h,sel,out);input [2:0]sel;input [3:0]a,b,c,d,e,f,g,h;output [3:0]out;wire [3:0]out;assign out= (sel==0)? a :(sel==1)? b :(sel==2)? c :(sel==3)? d :(sel==4)? e :(sel==5)? f :(sel==6)? g :h;endmodulemodule deled(in,a,b,c,d,e,f,g,dp);input [3:0]in;output a,b,c,d,e,f,g,dp;wire a,b,c,d,e,f,g,dp;assign {dp,a,b,c,d,e,f,g} =(in==4'b0000)? 8'b01111110 :(in==4'b0001)? 8'b00110000 :(in==4'b0010)? 8'b01101101 :(in==4'b0011)? 8'b01111001 :(in==4'b0100)? 8'b00110011 :(in==4'b0101)? 8'b01011011 :(in==4'b0110)? 8'b01011111 :(in==4'b0111)? 8'b01110000 :(in==4'b1000)? 8'b01111111 :(in==4'b1001)? 8'b01111011 :(in==4'b1010)? 8'b00000000 :8'b00000001;endmodule四．硬件资源分配（给出引脚分配说明）引脚分配如图sel选择数码管，a~g为数码管七段的显示，led为发光二极管。
pwm通道切换占空比
pwm通道切换占空比PWM（脉宽调制）通道的占空比是指在一个周期内高电平（ON）和低电平（OFF）的时间比例。
通常用百分比表示，例如占空比为50%表示高电平和低电平各占50%的时间。
在切换PWM通道的占空比时，需要使用相应的编程语言或硬件控制器提供的函数或方法来设置。
下面以Arduino为例，演示如何切换PWM通道的占空比。
首先，选择一个可用的PWM通道，例如数字引脚3，然后使用analogWrite()函数设置占空比。
该函数接受两个参数，第一个参数是PWM通道的引脚编号，第二个参数是占空比值，取值范围是0-255，其中0表示低电平（0%占空比），255表示高电平（100%占空比），中间值表示相应的占空比比例。
示例代码如下：int pwmPin = 3; // PWM通道的引脚编号void setup() {// 设置引脚为输出模式pinMode(pwmPin, OUTPUT);}void loop() {// 设置占空比为50%（高电平和低电平各占50%）analogWrite(pwmPin, 128);delay(1000); // 延时1秒// 设置占空比为25%（高电平占25%，低电平占75%）analogWrite(pwmPin, 64);delay(1000); // 延时1秒}上述代码中，setup()函数用于初始化设置，将引脚设置为输出模式。
loop()函数用于循环执行，先设置占空比为50%，延时1秒，然后设置占空比为25%，再延时1秒，以此循环执行。
注意，具体的切换占空比的方法可能会因不同的平台、硬件和编程语言而有所不同。
以上代码仅为示例，实际应用中请根据您使用的具体平台和硬件进行相应的调整和编程。
