调容式消弧线圈使用说明
消弧线圈K系列控制器使用说明书
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
消弧线圈调节方式优缺点及说明
消弧线圈调节方式优缺点及说明自动跟踪补偿消弧线圈装置可以自动适时的监测跟踪电网运行方式的变化，快速地调节消弧线圈的电感值，以跟踪补偿变化的电容电流，以保证系统发生单相接地故障时能够有效抑制引故障电流引起的谐振过电压及接地弧光的危害。
自动跟踪补偿消弧线圈按改变电感方法的不同，大致可分：调匝式，调容式，调励磁式（偏磁式）等几种常见的调节形式。
一、调匝式1、工作原理：调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。
在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。
正常运行采用过补偿方式，消弧线圈接地回路串接阻尼电阻。
2、优点：电感基本上为线性电抗值稳定，铁芯和线圈结构稳定使用寿命长,无非线性谐波干扰,无噪音,可制作很大容量,结构简单，运行可靠有丰富的运行经验,使用量大。
同时因其属预补偿工作方式，即在系统正常运行时，消弧线圈根据控制器的测量计算以投到最佳档位，当系统发生单相接地故障时，消弧线圈对地产生的补偿电流和系统中的故障电流几乎同时发生，因此补偿到位时间最快。
另外调匝式消弧线圈属于机械性调节，当其调到最佳状态时，档位就已固定不动了，当系统发生单相接地故障时，消弧线圈可以不受任何因素的影响达到最佳的补偿效果。
在所有的调节方式中调匝式消弧线圈在故障发生的一瞬间的补偿稳定性最强，且不受控制部分的影响。
3、缺点：调匝式消弧线圈属于有极调节，补偿时有一定极差电流，但不过可以根据提前设计，将档位细分，使极差电流控制在5A以内，甚至更小（国标要求系统补偿后残流不许大于5A）。
另外预调节方式的工作状态，在系统下常运行时会对系统的脱谐度有一定的影响，但可以配套合理的阻尼电阻装置。
消弧消谐-参数说明-调匝(调容)控制器
WXHK系列控制器参数说明之一型号：调匝（调容）一控一一、主界面（运行界面）参数解释1）位移电压：系统中性点即消弧线圈首端对地电压，显示值为一次侧电压，即屏后端子排a、x处电压乘以互感器变比。
6kV、10kV系统，投运后该值一般在5～300V之间，35kV系统一般在5～600V之间。
如超过对应相电压15%，说明系统位移电压过高，控制器会显示位移电压过限，并报警，超过20%相电压，说明系统线路有接地或产生了谐振。
如无位移电压，需检查以下项目：（a）是否加上了参考电压；（b）档位信号是否回读，即档位显示值不能为0；（c）档位变比设定处是否正确；（d）调试屏二里U0调试设定值，默认值为100。
（e）是否已经加上位移电压。
2）电感电流：消弧线圈处于目前档位时，能补偿的电流，I L＝U相/X L ，I L表示电感电流，U相表示相电压，X L为消弧线圈所在档位感抗。
3）电容电流：系统发生金属性接地时，流过接地点的电容电流，Ic＝U相/Xc，该值为控制器通过多种方法测量计算所得值(自动状态下才会计算)。
如电容电流显示为0，需检查以下项目：（a）是否自动状态，如是，可将“自动”开关分合一次，重新测量一次；（b)是否显示调档失败，调档失败状态下，无法测量出电容电流；（c）是否为并联状态，且该控制器设置为“副机”，如果是副机，且已并联，显示为0，是正常现象。
4)调档次数：记录自动运行时，有载开关调档的次数，手动升降不记录。
该次数可以进入“调试屏一”界面，通过将“记录删除”项设置为“2”删除。
5）残流：电感电流与电容电流之差。
6）档位：显示消弧线圈当前所在档位，若档位信号未回读，即显示为“0”，“位移电压”也会同时显示为“0.0”。
因位移电压显示值需乘以所在档位变比。
7）自动状态：“yes”表示控制器当前工作在自动状态；“No ”表示工作在手动调档状态。
可通过控制器右下角“自动”船型按钮切换。
置“1”为自动，置“0”为手动。

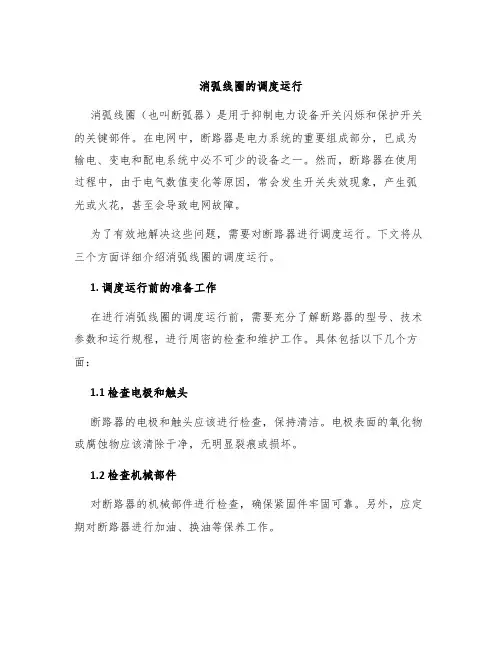

消弧线圈的调度运行
消弧线圈的调度运行消弧线圈（也叫断弧器）是用于抑制电力设备开关闪烁和保护开关的关键部件。
在电网中，断路器是电力系统的重要组成部分，已成为输电、变电和配电系统中必不可少的设备之一。
然而，断路器在使用过程中，由于电气数值变化等原因，常会发生开关失效现象，产生弧光或火花，甚至会导致电网故障。
为了有效地解决这些问题，需要对断路器进行调度运行。
下文将从三个方面详细介绍消弧线圈的调度运行。
1. 调度运行前的准备工作在进行消弧线圈的调度运行前，需要充分了解断路器的型号、技术参数和运行规程，进行周密的检查和维护工作。
具体包括以下几个方面：1.1 检查电极和触头断路器的电极和触头应该进行检查，保持清洁。
电极表面的氧化物或腐蚀物应该清除干净，无明显裂痕或损坏。
1.2 检查机械部件对断路器的机械部件进行检查，确保紧固件牢固可靠。
另外，应定期对断路器进行加油、换油等保养工作。
1.3 检查接线处对断路器的接线处进行检查，确保电缆连接良好、无漏电等安全隐患。
1.4 做好安全措施在调度运行前，应全面做好安全措施，如戴好绝缘手套、静电服、安全帽等，以避免因操作不当或情况变化导致的安全事故。
2. 调度运行中的注意事项2.1 控制马达运行在进行消弧线圈的调度运行中，应严格控制马达的运行速度和负载，以保证消弧线圈的电气性能和安全性。
2.2 监测电流、电压和温度等参数在运行过程中，应时刻监测断路器的电流、电压、温度等参数，及时发现和处理异常情况，以避免电气事故的发生。
2.3 正确操作运行开关在调度运行中，应正确操作运行开关，避免误操作，以确保消弧线圈的运行效果。
2.4 做好记录和报告在调度运行过程中，应做好详细记录、及时反馈和上报情况，以利于后续的数据分析和问题处理等工作。
3. 调度运行后的处理在消弧线圈的调度运行后，应及时对设备进行检查、保养、维护和故障排除等处理工作，建立定期检查和维护制度，以保证断路器的长期安全运行。
3.1 维护保养对断路器进行维护保养工作，如清洗、润滑、调整等，保持设备的良好状态。
邯郸市星瑞自控设备 消弧线圈 说明书
消弧线圈说明书邯郸市星瑞自控设备有限公司一、概述随着配电网的发展以及电力电缆线路的增多，不接地系统电容电流急剧增大，严重威胁着安全生产。
为此，按现今执行的 DL/T620-1997行业标准和GB50070-94国标规定对3-10KV 和35KV、66KV中性点不接地系统，在单相接地电容电流超过以下规定值时应采用消弧线圈接地方式。
1、3-10KV钢筋混凝土或金属杆塔架空线路构成的系统和所有35KV、66KV系统：10A。
2、3-10KV电缆构成系统：30A。
消弧线圈的主要作用是：在电网发生单相接地时产生电感电流以补偿电网的对地电容电流，使故障点的接地电流变为数值显著减小的残余电流；降低了接地电弧过零熄灭后故障相电压恢复的初速度，延长了故障相电压的恢复时间，并限制了恢复电压的最大值，避免了接地电弧的重燃，达到彻底熄弧的目的。
我公司自主研发的自动跟踪补偿装置,用嵌入式工控机PC104作为控制核心，大屏幕真彩LCD显示器及大容量电子硬盘作为信息存储介质；针对消弧线圈自动调谐，在Windows平台下专门设计的应用软件，全中文图形化操作界面，界面丰富、操作简单，系统运行参数一目了然；存储空间大、信息量大、运行环境可靠。
集小电流接地选线装置、接地故障波形记录功能及内过电压综合治理于一体的新型控制系统，成功解决谐振接地系统的实时在线电容电流监测、自动跟踪补偿、过电压抑制、多判据自动接地选线等多项技术难题。
二、主要特点1、我公司自动调谐接地补偿装置采用预调方式，正常运行时，消弧线圈已预调至系统所需补偿的电流档位，一旦系统接地，装置实现0秒输出，及时补偿电容电流，真正实现零响应。
2、为了减少故障点，使运行更加可靠，我公司率先采用了无源可控硅控制技术。
在消弧线圈的二次侧并上双向可控硅及保护电路，无需外界电源，由系统本身的电压来控制其通断，从而使装置的运行更加安全可靠，反馈速度更加快捷灵敏。
3、自动调谐接地补偿装置控制采用特殊的实时测量电容电流，改变了过去用调档来获取电容电流的方法，我公司的装置无须调档，就可准确测量电容电流的值。

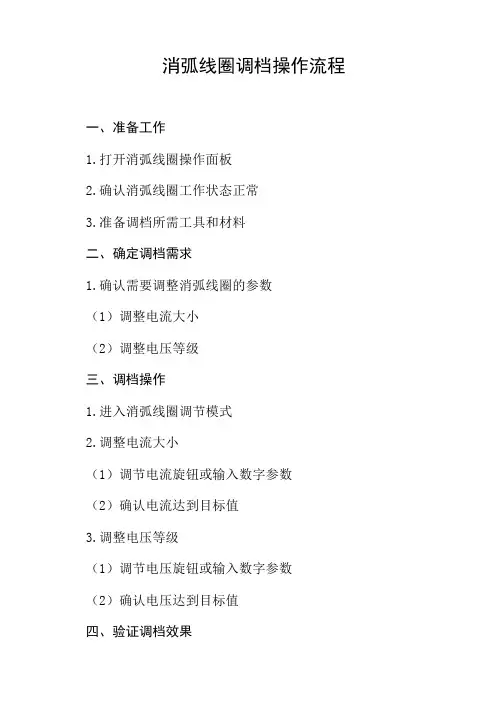

消弧线圈调档操作流程
消弧线圈调档操作流程
一、准备工作
1.打开消弧线圈操作面板
2.确认消弧线圈工作状态正常
3.准备调档所需工具和材料
二、确定调档需求
1.确认需要调整消弧线圈的参数
（1）调整电流大小
（2）调整电压等级
三、调档操作
1.进入消弧线圈调节模式
2.调整电流大小
（1）调节电流旋钮或输入数字参数
（2）确认电流达到目标值
3.调整电压等级
（1）调节电压旋钮或输入数字参数
（2）确认电压达到目标值
四、验证调档效果
1.测试消弧线圈输出
（1）进行短路测试
（2）检查输出电流和电压是否符合预期2.观察工作环境
（1）检查是否有异常放电或火花现象（2）确认调档效果符合安全要求
五、完成调档
1.关闭消弧线圈操作面板
2.清理调档工具和材料
3.记录调档参数和操作过程。
消弧线圈K系列控制器使用说明书
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
输电线路消弧线圈操作注意事项
输电线路消弧线圈操作注意事项
(1)调整消弧线圈的分接头时，必需根据调度员的命令执行。
(2)需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行和操作人员的人身平安。
分接头调整完后，需经测试导通后才能投入运行。
(3)输电线路的退出或投入，线路从一个电网改接为与另一个电网连接，电网的解列或并列等，凡是涉及的电网都应计算电容电流，核算补偿状况，以确定是否需要重新调整消弧线圈的分接头。
(4)同一补偿电网，若有几台消弧线圈需要调整分接头时，最好不要同时将消弧线圈停用，而应实行停一台调一台，然后再停一台调一台的方法，这样有利于降低过电压。
(5)系统发生单相接地故障时，禁止将消弧线圈退出运行。
此时若消弧线圈本身有故障，应断开变压器断路器，使消弧线圈连同变压器一起退出运行，随后拉开消弧线圈的隔离开关，再投入变压器运行。
不允许在单相接地故障存在时直接分、合消弧线圈的隔离开关，否则有危急存在。
(6)当消弧线圈从一台变压器切换至另一台变压器时，应根据先拉、后合的原则，即先将运行消弧线圈的隔离开关拉开，然后合上需要投入消弧线圈的隔离开关。
禁止将两台或两台以上变压器的中性点经隔离开关联络后用共同的消弧线圈接地。
(7)电网在发生单相接地短路的状况下，不允许用隔离开关切断充
电运行的线路。
(8)失去消弧线圈补偿的电网，应避开进行消弧线圈的倒闸操作。
调容消弧线圈
调容消弧线圈是一种用于电力系统中的重要电气设备，它能有效地消除电力系统中的电弧现象，保障电力系统的安全稳定运行。
本文将详细介绍调容消弧线圈的原理、应用、调试和维护等方面。
一、调容消弧线圈的原理调容消弧线圈是一种电感器，它的主要作用是消除电力系统中的电弧现象。
当电力系统中出现电弧时，调容消弧线圈会产生一个反向电压，将电弧的电流限制在一个安全的范围内，从而避免电弧对电力设备造成的损坏和危害。
调容消弧线圈的原理基于电感器的自感和互感特性。
当电流通过线圈时，线圈内部会产生一个磁场，这个磁场会产生一个电动势，从而限制电流的变化。
当电路中出现电弧时，电弧会产生高温和高压，从而导致电路中的电流剧烈变化。
调容消弧线圈就是利用这个原理，通过调节线圈的电容和电感来消除电弧现象。
二、调容消弧线圈的应用调容消弧线圈广泛应用于电力系统中，特别是在高压输电线路和变电站中。
它可以有效地消除电力系统中的电弧现象，保障电力系统的安全稳定运行。
在电力系统中，电弧现象是一种非常危险的现象，它会导致电力设备的损坏和人员的伤亡。
因此，调容消弧线圈的应用是非常必要的。
三、调容消弧线圈的调试调容消弧线圈的调试是非常重要的，它直接关系到电力系统的安全稳定运行。
在调试过程中，需要注意以下几个方面：1. 调节电容和电感：调节电容和电感是调试的关键。
需要根据电力系统的实际情况，调节电容和电感的值，以达到消除电弧现象的效果。
2. 测试电流和电压：在调试过程中，需要测试电流和电压的值，以确保调容消弧线圈的正常工作。
3. 检查接线：在调试过程中，需要检查接线是否正确，以确保调容消弧线圈的正常工作。
四、调容消弧线圈的维护调容消弧线圈的维护是保障电力系统安全稳定运行的重要措施。
在维护过程中，需要注意以下几个方面：1.定期检查：需要定期检查调容消弧线圈的状态，包括电容和电感的值，接线是否正确等。
2. 清洁保养：需要定期清洁调容消弧线圈，保持其表面干净，避免灰尘和污垢的积累。
XHK-Ⅱ-R消弧线圈自动调谐及接地选线成套装置使用说明书
XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO., LTD.思源电气股份有限公司版权所有。
修订日期：2008.5.5版本号：3.01本公司保留变更说明书的权利。
是本成套装置的两大特点，可内置故障录波功能使您能够直观看到消弧线圈补偿速度、补偿效果，以及补偿电流是否存在谐波，可内置选线使得消弧和选线功能有机配合，准确可靠。
是思源电气股份有限公司拥有的注册商标。
目录欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套 ------------------------------------------ 3 如何使用这本说明书 ------------------------------------------------------------------------------------------------ 4 第一章概述 ----------------------------------------------------------------------------------------------------------- 5 1.1装置用途 ----------------------------------------------------------------------------------------------------------- 5 1.2主要特点 ----------------------------------------------------------------------------------------------------------- 6 1.3技术指标 ----------------------------------------------------------------------------------------------------------- 7 1.4成套装置组成 ----------------------------------------------------------------------------------------------------- 8 第二章工作原理 ----------------------------------------------------------------------------------------------------- 9 2.1产品型号说明 ----------------------------------------------------------------------------------------------------- 9 2.2系统图 ------------------------------------------------------------------------------------------------------------- 10 2.3接地变压器 ------------------------------------------------------------------------------------------------------- 11 2.4调容式消弧线圈 ------------------------------------------------------------------------------------------------- 12 2.5自动调谐及选线控制器 ---------------------------------------------------------------------------------------- 13 2.6阻尼电阻 ---------------------------------------------------------------------------------------------------------- 14 2.7并联中电阻 ------------------------------------------------------------------------------------------------------- 15 2.8中性点电压互感器 ---------------------------------------------------------------------------------------------- 16 2.9调容柜 ------------------------------------------------------------------------------------------------------------- 16 2.10控制屏 ----------------------------------------------------------------------------------------------------------- 17 2.11隔离开关--------------------------------------------------------------------------------------------------------- 17 第三章操作说明 ---------------------------------------------------------------------------------------------------- 18 3.1面板布置 ---------------------------------------------------------------------------------------------------------- 18 3.2操作说明 ---------------------------------------------------------------------------------------------------------- 18 3.2.1菜单结构-------------------------------------------------------------------------------------------------------- 18 3.2.2菜单项说明----------------------------------------------------------------------------------------------------- 19 3.2.3报警提示-------------------------------------------------------------------------------------------------------- 25 3.2.4 故障录波 ------------------------------------------------------------------------------------------------------- 25 第四章运行维护注意事项 ------------------------------------------------------------------------------------- 26 4.1总则 ---------------------------------------------------------------------------------------------------------------- 26 4.2正常运行时注意事项 ------------------------------------------------------------------------------------------- 26 4.3系统单相接地时注意事项 ------------------------------------------------------------------------------------- 29 4.4装置异常时注意事项 ------------------------------------------------------------------------------------------- 29 4.5维护注意事项 ---------------------------------------------------------------------------------------------------- 30 服务承诺 -------------------------------------------------------------------------------------------------------------- 31XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书订货须知 -------------------------------------------------------------------------------------------------------------- 32 联系方式 -------------------------------------------------------------------------------------------------------------- 33 附录1 电容电流估算 --------------------------------------------------------------------------------------------- 34 附录2 部分油浸式消弧线圈的技术数据 --------------------------------------------------------------------- 36 附录3 部分干式消弧线圈的技术数据 ------------------------------------------------------------------------ 38 附录4 部分油浸式接地变压器的技术数据 ------------------------------------------------------------------ 40 附录5 部分干式接地变压器的技术数据 --------------------------------------------------------------------- 42 附录6 并联中电阻箱参考尺寸 --------------------------------------------------------------------------------- 44 附录7 组合柜尺寸 ------------------------------------------------------------------------------------------------ 45欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套思源电气股份有限公司在总结XHK系列消弧线圈自动调谐成套装置多年运行经验的基础上，采纳广大用户的意见，开发研制了XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置。
消弧线圈运行规程
XBSG-6(10)/50型自动跟踪补偿消弧线圈操作规程一、消弧线圈投入方式一（6KV高压室消弧线圈开关柜的控制按钮打到远方）1 关闭消弧室消弧线圈开关柜柜门；2 合消弧线圈控制器“电源开关”，此时控制器电源指示灯亮，此时“阻尼指示灯”亮，“分闸指示灯亮”；3 按“合闸按钮”，投入消弧线圈，此时“合闸指示灯”亮。
4 观察控制器显示，根据提示进行相应操作，选择“自动”。
二、消弧线圈退出方式一（6KV高压室消弧线圈开关柜的控制按钮打到远方）按下消弧线圈控制器的“分闸按钮”，此时“合闸指示灯”应熄灭，“分闸指示灯”应亮；三、消弧线圈投入方式二（6KV高压室消弧线圈开关柜的控制按钮打到就地）1关闭消弧室消弧线圈开关柜柜门；2合消弧线圈控制器“电源开关”，此时控制器电源指示灯亮，此时“阻尼指示灯”亮，“分闸指示灯亮”；3确认消弧线圈控制器的“阻尼指示灯”亮的情况下，旋动6KV高压室消弧线圈开关柜的“合闸按钮”，投入消弧线圈，此时消弧室消弧线圈控制器的“合闸指示灯”亮。
4观察控制器显示，根据提示进行相应操作，选择“自动”。
四、消弧线圈退出方式二（6KV高压室消弧线圈开关柜的控制按钮打到就地）旋动6KV高压室消弧线圈开关柜的“分闸按钮”，此时消弧室消弧线圈控制器的“合闸指示灯”应熄灭，“分闸指示灯”应亮；五正常运行注意事项1．每班观察消弧线圈控制器是否显示正常，“显示查看”屏中，各数据是否正常。
2．在发生接地故障时，严禁按“复位”键复位消弧线圈控制器。
3、每次投入消弧线圈柜之前，都要到消弧室内检查消弧线圈控制器是否带电，阻尼指示灯是否亮着，只有阻尼指示灯亮着才能投入消弧线圈，否则不能投入。
因为阻尼闭锁节点串入了开关柜的合闸回路，只要阻尼不投入，是没法合上闸的。
如果强行合闸会损坏或烧掉开关柜的合闸回路。
4、6KV高压室消弧线圈开关柜的自动重合闸压板应该打开，否则在远方用消弧线圈控制器分闸时会烧掉开关柜的合闸回路。
消弧线圈说明书
1
1.HYT-PXH偏磁式消弧线圈自动跟踪补 偿及选线、消谐
综合成套装置概述
HY T -P XH偏磁式消 弧线 圈自动 跟 踪 补偿及 选线 成套装置适 用 于中 性点 不接 地的 各种 电压等 级的 电 力系统， 主要 用 来自动跟踪 系统 的电容 电 流 并在系 统发 生单 相接 地时及 时提 供 电感电流 进行 补 偿，使故障 点电 流迅速 减 小 到设定 值达 到消 弧的 目的。
然而 ，不论采用 哪一种形式 的 消 弧线圈 ， 都 给传统 的 接 地选线 方法 带来了 挑战 。 利 用五次 谐波 选线的 方法 理论上 讲是 可 以的，但 是 很多事实 证明 是 失败 的。因为 一个系统五 次谐波的含 量到底有多少 ，是否能够 检测的到都是 不一定 的，所以 用它作依据 也是不可靠 的。
为 了 彻底 解决 这 一难题，我 公司采用了 先 进 的ARM 9和DS P新技术 ， 利 用它 们采 样 速 度快和 运算 能力强 的优 势，在 线路 接 地瞬间的1 0 mS内（消 弧线 圈 尚未 起作 用 ） 锁定所 有线 路零序 电流 的信息 及零 序 电压信息 ， 运用小波 理论 从 中找 出故 障 线 路。
另外 ，由于消弧 线圈提供的 补 偿 电流只 要 是5 0Hz的 基 波 电流， 所以 对于谐 波含量较 大的系统来 说，即使是 全补偿，谐波 电流仍然会 使故障点燃起 电弧。 所以 ， 对 于这种 系统 要想从 根本 上消弧 必须上 谐波治理 或 者是消弧 线圈 和消弧 柜同时安装。
消弧线圈的操作
1 消弧线圈的操作(1) 倒换分接头前，必须拉开消弧线圈的隔离开关，将消弧线圈停电，以保证人身安全。
这里必须注意，尽管消弧线圈接于变压器的中性点上，但在正常运行中，其中性点电压不一定是零，所以一定要认为运行中的消弧线圈是带电的。
这是由于电力系统三相不完全对称，而使变压器的中性点在正常运行时也会出现对地电压的缘故。
这样，在改换换接器接头的瞬间有可能发生接地短路。
(2) 倒换分接头完毕，应测量消弧线圈导通良好，检验确无接地支路后，合上隔离开关，投入运行。
(3) 采用过补偿方式运行时，线路送电前应先倒换分接头位置，以增加电感电流，然后再送电。
停电时反之。
(4) 当采用欠补偿方式运行时，先将线路送电，再提高分接头的位置。
停电时反之。
(5) 当系统发生接地或中性点位移电压较大时，禁止用隔离开关投入和切除消弧线圈，禁止更改消弧设备的调谐值。
因为将消弧设备断开，也将补偿回路变成中性点不接地的方式运行。
当单相短路时，这样网络就改变成中性点直接接地的运行方式。
分接头换接器的传动装置位于顶盖上的消弧线圈，当未将它从回路中断开时也不允许改变调谐值。
(6) 若需要将消弧线圈从一台变压器的中性点倒在另一台变压器上，应先拉后合，不得将消弧线圈同时接在两台变压器中性点上。
因为两台变压器的各项参数不完全相同，如果通过消弧线圈的隔离开关并列两台变压器中性点时，可能形成一定的环流。
(7) 绝对不可同时将两台以上的电力变压器中性点连接到有消弧线圈的中性母线上去，因为当变压器分列运行时在补偿网络内有接地短路时，中性点上的电压U0使网络分开部分的相电压的变化完全相同。
就不可能决定接地短路发生在哪一部分网络内。
(8) 若运行中的变压器与所带的消弧线圈一起停电时，最好先拉开消弧线圈的隔离开关，再停用变压器。
送电时则相反。
2 消弧线圈异常处理(1) 消弧线圈异常情况有消弧线圈声音不正常、套管破裂、严重漏油以及温度显著上升等。
当发现上述现象时，应停用消弧线圈。
电网消弧线圈操作
电网消弧线圈操作电网操作——消弧线圈操作【模块描述】消弧线圈是中性点不接地系统中独特的电气设备，其作用是补偿系统中的电容电流，防止因开关不能有效灭弧而损坏设备，影响系统安全。
消弧线圈操作及运行，都有其特点及特征，熟悉掌握消弧线圈的操作及分头调整方法，对系统安全运行有重要作用。
【正文】一、消弧线圈状态运行：刀闸在合入状态。
冷备用：刀闸在断开位置。
检修：刀闸在断开位置，在刀闸的消弧线圈侧挂接地线或合接地刀闸。
二、操作命令详解1、**站**消弧线圈由运行转冷备用拉开该消弧线圈刀闸2、**站**消弧线圈由运行转检修拉开该消弧线圈刀闸，在刀闸的消弧线圈侧挂接地线或合接地刀闸。
3、**站**消弧线圈由检修转运行拆除消弧线圈接地线或拉开接地刀闸，合入该消弧线圈刀闸。
4、**站**消弧线圈由冷备用转检修在该与消弧线圈刀闸间挂接地线或合接地刀闸。
5、**站**消弧线圈由检修转冷备用拆除消弧线圈接地线或拉开接地刀闸。
6、**站**消弧线圈由1号主变运行改2号主变运行拉开消弧线圈1号主变01刀闸，合上2号主变02刀闸。
三、消弧线圈操作注意事项1、消弧线圈调整分头时，应先将消弧线圈停用，改完分头后再投入运行。
3、调整分头时的一般顺序是：（1）在过补偿情况下，增加线路长度，应先改变分头然后投入线路；减少线路长度，应先停线路，后改变分头。
（2）在欠补偿情况下，增加线路长度，应先投入线路然后改变分头；减少线路长度，应先改变分头，后停线路。
4、正常情况下，确认网络不存在单相接地时，方可操作消弧线圈的刀闸，接地时禁止操作消弧线圈。
5、不允许将消弧线圈同时接于两台及以上变压器的中性点上。
6、断开消弧线圈与中性点连接的刀闸时，中性点位移电压应较小，一般不应超过5千伏。
否则，值班调度员应采取电网分割法降低位移电压后，再进行操作。
7、若接地运行超过消弧线圈规定的时间，且上层油温超过90°C时，此时消弧线圈必须退出运行，其方法有两种：一是将故障相进行临时的人工接地，然后将消弧线圈退出运行。
消弧线圈安全运行及操作规程
消弧线圈安全运行及操作规程消弧线圈是一种常用于电力系统中进行短路实验和故障分析的设备。
为了保证消弧线圈的安全运行和操作，以下是一些相关的规程。
一、操作人员要求：1.操作人员必须接受专业培训，具备相关的电气知识和操作技能。
2.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
3.操作人员应具备良好的身体素质和健康状况，不得在疲劳、饮酒、药物影响下进行操作。
4.操作人员必须经过检查确认没有患有因操作电器设备特殊病症，如心脏病、癫痫等，并且没有过敏史。
5.操作人员必须熟悉消弧线圈的结构和工作原理，了解主要操作流程和常见故障处理方法。
二、设备安全运行要求：1.消弧线圈必须在符合相关标准的情况下进行设计、制造和安装，设备应有明确的使用说明书和标识牌。
2.在操作前必须对设备进行全面的检查和测试，确保设备各部件完好，无损坏、松动等情况。
3.设备周围应有明显的安全警示标识，包括高压警示标志、高压禁止标志等。
4.设备必须定期进行维护保养，检查并更换磨损和老化的部件及配件。
5.设备必须接受合格的绝缘测试，以确保其绝缘性能符合要求。
三、操作规程：1.操作前应仔细阅读并熟悉设备的使用说明书和安全警示标识，了解操作流程和注意事项。
2.操作人员必须按照规定的工作程序进行操作，不得擅自更改或省略操作步骤。
3.操作人员应定期检查电源和操作环境，确保符合操作要求，如电源电压稳定、地面干燥等。
4.操作人员应按照设备的额定电流和时间限制进行操作，不得超过设备的额定参数。
5.在操作过程中，应保持设备周围的通风畅通，防止设备过热引发故障。
6.在操作过程中，应保持设备周围干燥，防止水分和湿度影响设备的绝缘性能。
7.在操作过程中，严禁使用金属物品接触设备，以防止触电及导致短路。
8.在操作过程中，应遵守安全操作规范，如不用手触摸设备导线、不带戒指及手表等。
9.在操作结束后，应及时切断电源，并进行设备的清洁和维护，确保设备的正常状态。
消弧线圈接地系统安装使用说明书(2004[1].2.10)
![消弧线圈接地系统安装使用说明书(2004[1].2.10)](https://img.taocdn.com/s3/m/3534f8323968011ca3009103.png)
1、简介我国的配电网绝大多数是中性点不接地电网，单相接地故障是配电网常见的故障之一。
随着配电网规模的扩大和大量采用地下电缆，当发生单相接地故障时，接地电流很大。
如果接地电弧不能可靠熄灭，就会迅速发展为相间短路，引起线路跳闸，供电中断。
如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过电压，危及电气设备的绝缘。
在电网中性点装设消弧线圈是减小接地电流，抑制弧光接地过电压的一种行之有效的措施。
在电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3~10kV 架空线路构成的系统和所有35、66kV 电网，当单相接地故障电流大于10A 时，中性点应装设消弧线圈，3~10kV 电缆线路构成的系统中，当单相接地故障电流有大于30A 时，中性点应装设消弧线圈。
以往我国电网普遍采用的手动调分接头式消弧线圈，由于不能随电网参数的变化进行补偿，现已逐渐淘汰，绝大部分被自动调谐消弧线圈所代替。
顺特电气生产的XHSCRTG 、XHSCRTF 、XHDCRTG 、XHDCRTF 型调容式自动调谐消弧线圈接地装置，是用于6~35kV 电压等级配电网的自动补偿单相接地故障电流的智能化成套电气设备。
此装置采用先进的晶闸管技术和PLC 控制器，可准确测量电网线路的对地容抗，快速自动补偿单相接地电流，补偿效果好，运行可靠性高，可大大提高电网的供电可靠性，是配电网必不可少的电气设备。
2、工作原理中性点不接地电网发生单相接地时，如图1所示。
若无消弧线圈，则通过接地点的电流为)(..C B A A jd C C C j E I ++⋅-=ω 若电网中性点加装消弧线圈，则通过接地点的电流为⎥⎦⎤⎢⎣⎡-++⋅-=L j C C C j E I C B A A jd ωω1)(..图1 单相接地电路图以往配电网规模小，线路短，线路对地电容小，当发生单相接地时，接地电流不大，可自行熄灭。
这些年来，随着城乡电网改造工程的迅速推进，配电网的规模越来越大。
调容式自动跟踪消弧线圈补偿技术
调容式自动跟踪消弧线圈补偿技术张希峰 李明娣 张文广 田海霞 中原油田供电管理处(453800)1 一般消弧线圈补偿技术的缺点按照部颁DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的规定,3～66kV系统的单相接地故障电容电流超过10A时,中性点应采用消弧线圈接地方式。
中原油田有7座110kV变电所,主变35kV 中性点的消弧线圈容量皆为550kVA,补偿电流在12～24A之间,并且只有5档手动调整档位。
因此不可避免地存在以下缺点:(1) 手动现场调整。
消弧线圈必须退出运行才能调节分接头,因其调节不便,在实际运行中就不能保证根据电网电容电流的变化及时进行调节。
(2) 人为估算电容电流值。
由于没有在线实时测量电容电流的设备,再加上油田电网中的窃电现象严重,并且存在不定时性,电流值的误差较大使消弧线圈难以补偿在最佳状态。
(3) 增加了劳动强度和操作的频率。
每投退一次线路,为保证补偿的合理性,就要投退一次消弧线圈进行调档。
(4) 容量不够。
实际测量结果表明,不能满足现在电网的实际需要。
(5) 对电网产生的谐振过电压没有一定的预防措施。
(6) 不能记录单相接地时的各项相关技术参数,技术人员分析电网运行情况缺乏必要的技术资料。
(7) 造成了大量人力、物力、财力的浪费。
2 自动跟踪补偿微机控制消弧线圈的应用目前,国内运行的消弧线圈有三种类型,即调匝式、调气隙式和二次调容式。
所谓调容式消弧线圈就是通过接入一定数量的电容器以实现抵消消弧线圈电感电流的装置,具体做法是通过真空接触器的开、合来接入不同数量的电容器。
由于感性电流和容性电流的相位相差180°,两者可以进行算术运算,因此,可通过对电容电流的开、合将消弧线圈二次侧的电容电流折算到一次侧去抵消电感电流,从而改变消弧线圈的电感补偿电流。
调容式自动跟踪消弧线圈补偿成套装置由消弧线圈、电容调节箱(装于消弧线圈导轨上)、阻尼电阻箱、自动跟踪调节及控制器(装于控制屏中)、控制屏五部分组成(如图1所示)。
常用消弧线圈的调节与控制方式总结
常用消弧线圈的调节与控制方式总结当今，随着电网日新月异的发展，两网改造的不断深入，系统的电容电流逐步增大，如果单段母线上的电容电流超过10A 时当发生单相接地时接地点的电弧不宜熄灭，进而产生弧光过电压，对运行设备及接地点附近的生命财产带来严重威胁；因此，国家电力行业规程要求，若容性电流超过10A 应加装消弧线圈装置。
依据目前市场上常用消弧线圈的调节与控制方式作以概要介绍，如有不妥之处请予以指正。
70年代以前，国内外谐振接地系统中都采用离线分级调匝式消弧线圈，这种产品调节范围小，不能自动跟踪电网参数变化作自动调谐，其固有的缺点已影响到电网的安全运行，达到非改造或非更新不可的程度。
进入80年代后，欧洲及前苏联等国家，先后研制出两种新产品，即气隙可调柱塞式和直流偏磁式消弧线圈、并广泛用于欧洲、亚洲各地。
我国于1991年研制出气隙可调铁芯式消弧系统，接着又开发出在线分级调匝式、直流偏磁式、直流磁阀式和调容式消弧装置。
一、 调谐理论知识根据电磁场理论，铁芯线圈的电感量有如下关系式m m R W R I I W R I F W L 22===⋅⋅⋅⋅ 式1 000S S L m m r m R ⋅⋅⋅+=μδμμ 式2式中 --W 绕组匝数,--m R 磁组,--m L 铁芯磁路长度，单位： cm--δ 气隙长度，单位： cm--0S 气隙等效磁路面积, 单位：cm 2--r μ 硅钢片相对导磁率，由式上式可以看出，铁芯线圈的电感量L 与绕组匝数W 成正比，与磁阻Rm 成反比。
也就是说只要能改变绕组匝数W 或者磁阻Rm 都可以改变铁芯线圈的电感量L 。
目前常见的几种消弧线圈也正是从这两个大方面来实现的。
1）、直接或间接改变绕组匝数W 的消弧线圈有：调匝式消弧线圈、调容式消弧装置。
由于这种消弧线圈是通过直接或间接改变绕组匝数W ，所以这三种消弧线圈的电感均不能连续可调。
2）通过改变磁阻Rm 的消弧线圈：将式1代入式2得)(0902104H L m S r S m L S w ⋅⋅-+⨯⋅⋅=μδπ 式 3式中的符合意义同前。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的DT-ACHC系列调容式消弧线圈装置，该成套装置采用先进的PC104工控机系统，总线式结构，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
二．产品特点1、控制器采用工控机系统，运行稳定可靠。
2、采用全彩色液晶全中文显示，参数显示、设置及查询方便直观。
3、调节准确、速度快，且调节范围宽，可在0~100%额定电流全范围调节。
4、内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确。
5、设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。
6、可实现报警显示。
7、设有标准并口打印机，可实现数据打印，接地信息打印。
8、具有一控二功能，可实现同一系统内两套消弧线圈随系统运行情况自动变换。
三．产品型号说明四．性能指标1、电压等级：6KV~110KV2、母线段数：两段3、电容电流测量误差：小于2%4、调档时间：小于20ms5、接地残流：小于5A6、控制器电源：一路交流220V，额定频率：50Hz一路直流220V/110V，额定频率：50Hz7、控制器适用环境温度：-10℃~+45℃湿度：小于95%8、选线路数：8~42路9、通讯接口：RS232/RS485五．工作原理（一）工作原理消弧线圈是一个装设于配电网中性点的可调电感线圈，当电网发生单相接地故障时，消弧线圈的作用是提供一个电感电流，补偿单相接地的电容电流，使电容电流减小到规定值以下；同时，也使得故障相接地电弧两端的恢复电压速度降低，达到自动熄灭电弧的目的。
本成套装置为调容式消弧线圈装置，首先根据系统运行方式及发展情况，确定消弧线圈在过补偿条件下的额定容量，即可确定在接地故障时可提供的电感电流。
增设消弧线圈二次电容负荷绕组，同时在该消弧线圈的二次绕组上并联若干组（一般为四至五组）低压电容器，通过控制器控制真空开关或反并联晶闸管的通断组合来控制二次电容器投入的数量，来调节消弧线圈二次容抗的大小，从而改变消弧线圈一次侧电感电流的大小。
电力系统正常运行时，消弧线圈装置工作在最大过补偿状态，保证电网中性点不高于电网额定相电压的15%，控制器实时监测电网线路的对地总容抗。
控制器在中性点电压上升到电网额定相电压的30%及以上时，转入故障工作状态。
根据故障前最近一次所测得电网线路的对地总容抗来调节消弧线圈的感抗，以降低接地弧道中的残流，实现灭弧和消除接地过电压。
当接地故障消除，电网线路电压恢复，中性点电压下降时，控制系统退出故障工作状态，转入最大过补偿状态。
（二）电容电流测量方法当系统未发生接地故障时，消弧线圈与系统对地电容形成串联谐振回路，等效原理图如图所示：其中：E0——系统不平衡电压U0——位移电压I0——零序电流XL——消弧线圈电抗R——阻尼电阻XC——被测电容容抗建立如下方程：E0=U0+I0*XC在该式中，U0、I0可实测，而E0不能测量，无法求出XC。
为此，改变一下消弧线圈挡位，调档前后E0、XC不变，建立如下方程组：E0=U01+I01*XCE0=U02+I02*XC解方程组得：XC=（U02-U01）/（I01-I02）电容电流IC可求得：IC=相电压/XC六．装置总体构成该装置由接地变压器、调容式消弧线圈、电容调节柜、微机控制器、阻尼电阻箱等构成，总体构成图如下：（一）接地变压器消弧线圈系统在接入时必须有电源中性点，在其中性点上接入消弧线圈。
接地变压器的作用是在电力系统为△型接线或Y型接线中性点未引出时，用接地变压器构造成系统中性点。
接地变压器采用Z型接线的变压器，即ZN，yn11连接的变压器。
由于变压器高压侧采用Z型接线，每相绕组由两段组成，并分别位于不同相的两铁心柱上，两段线圈反极性连接，两相绕组产生的零序磁通相互抵消，故零序阻抗很低，同时空载损耗也非常小，变压器容量可以100%被利用。
用普通变压器带消弧线圈时，消弧线圈容量不超过变压器容量的20%，而Z型变压器则可带90%~100%容量的消弧线圈，可以节省投资。
接地变压器除可以带消弧线圈外，也可带二次负载，代替站用变。
在带二次负载时，接地变压器的一次容量应为消弧线圈与二次负载容量之和；接地变压器不带二次负荷时，接地变压器容量等于消弧线圈容量。
（二）调容式消弧线圈调容式消弧线圈与普通消弧线圈的区别，主要是在增设消弧线圈的二次电容负荷绕组，其结构如下图所示。
N1为主绕组，N2为二次绕组，在二次侧并联若干组用真空开关或晶闸管通断的电容器，用来调节二次侧电容的容抗值。
根据阻抗折算原理，调节二次侧容抗值，即可以达到改变一次侧电感电流的要求。
电容值的大小及组数有多种不同排列组合，以满足调节范围和精度的要求。
当消弧线圈的额定电流小于100A时，一、二次绕组无抽头，其电流调节范围为10A 至额定电流。
当消弧线圈的额定电流大于或等于100A时，一、二次绕组带有中间抽头，对于投运初期电容电流小时，可在低电流档运行，其电流起点为100A。
电容电流增大后，可运行于高档位。
（三）微机控制器1．控制器型号：2．功能特点微机控制器采用工业控制计算机（PC104）做为主机，显示部件采用全彩色液晶显示器。
工控产品的可靠性保证了系统的稳定运行；彩色中文显示方式使数据显示更为直观。
微机控制器是整套装置的核心部分，所有的计算、显示、通讯及控制部分都是由它来完成的。
其具有以下功能：（1）可自动测量电容电流，自动进行调节控制。
（2）可显示系统电压、位移电压。
（3）可显示消弧线圈电流、频率、残流、脱谐度、时间等参数。
（4）具有接地次数统计及对应接地时的系统参数记录功能。
（5）可通过控制器手动操作电容器投切。
（6）随时打印系统故障信息或查询打印。
（7）设有通讯功能，可通过RS-232、RS-485口实现与上位机的通讯。
一台微机控制器可以控制一组消弧线圈，也可以同时控制两组消弧线圈，同时具备两台控制器并联运行功能。
3．控制器构成控制器由多路开关、信号放大器、A/D转换、光电隔离、I/O口、PC104主板、显示液晶等构成，原理构成如下图所示。
该控制器硬件架构采用标准工业6U机箱，母板加插板式结构，接线端子排直接固定在插件板上，抗干扰能力强，接线及维护方便。
为了使系统有更强的抗干扰能力，在设计线路板时，电源板、信号调理板等均采用了多层板结构。
同时，控制器的接插件、接线端子等均采用进口或台湾生产。
母板垂直安装于控制器内，各插板从控制器后插入，各插板在控制器的位置如下图所示，各插板的位置是固定的，不能插错。
（1）电源板：为控制器提供高可靠性电源。
提供的电源有+5V、+12V、+15V、-15V、+24V。
各电源地相互独立，提高抗干扰性。
（2）执行板：为系统提供输出信号，以控制电容柜真空开关的通断，来实现档位调节。
（3）主板：采用PC104工控机主板，该主板为控制器的核心，配有电子硬盘以存储应用程序。
（4）信号调理板：该板作用是将现场信号经CT输入板变换后，转换成计算机所需的标准信号。
（5）信号输入板1：将现场的零序电压互感器信号及零序电流互感器信号（前八路），输入到该板进行信号变换。
（6）信号输入板（2~4）：将现场的零序电流互感器信号（9~42路）输入到这三个信号输入板中，进行信号变换。
4．控制屏控制器安装在控制屏上，控制屏标准尺寸为800mm×600mm×2260mm，一面控制屏可安装两台控制器。
控制屏除安装有控制器外，还安装有电流表、电压表及各种接触器等低压电器。
包括整屏的电源开关，电源指示及报警，照明，消音按钮等。
5．控制程序流程图：（四）阻尼电阻箱在自动跟踪消弧线圈中，调节精度较高，残流较小，接近谐振点运行，为防止产生串联谐振过电压，在消弧线圈接地回路采用增加阻尼电阻的方法以确保系统正常运行时，中性点位移电压不超过15%相电压。
增加阻尼电阻的方法采用消弧线圈串联运行的形式。
阻尼电阻选用抗高温且性能优良的不锈钢电阻，当系统发生单相接地故障时，系统将该阻尼电阻短接，以免烧毁阻尼电阻；当系统恢复正常时，断开阻尼电阻短接触点，使阻尼电阻正常串接消弧线圈回路中，否则系统有可能因失去阻尼电阻而出现谐振过电压。
本公司采用ZX18型不锈钢电阻，根据消弧线圈容量选用不同的阻值。
电阻短接回路采用两套方案保护：方案一：采用真空接触器动作保护：接触器动作电源选用两套独立的回路，一套选用交流220V，一套选用直流220V，增加了系统运行的可靠性。
方案二：采用可控硅实现电子式保护，采用自触发式短接动作时间更快，静态无触点短接更安全可靠。
（五）电容调节柜电容调节柜由电容器、真空开关（或晶闸管）等构成。
控制器根据对电网对地电容电流的采样，自动跟踪调节二次侧电容器的容量，从而自动补偿系统的单相接地电流。
电容控制柜内装有若干只电容器，容量配置比例为：C1：C2：C3：C4：C5： (1)2：4：8：16：……。
根据二进制组合原理，4只电容有16种组合，即实现16种调节；5只电容有32种组合，即实现32种调节。
调节开关采用真空开关（或大功率双向晶闸管），调节速度快。
电容器选用自愈式电容，额定电压为1000V。
七．接地选线单元接地选线单元集成于控制器内，选线线路最大为42路。
