第9章冗余交换链路及生成树协议
生成树协议原理
生成树协议原理生成树协议是一种基于链路层的协议，它通常在以太网交换机上实现，用于管理以太网局域网中的网络拓扑。
生成树协议的工作原理是通过使用一个根桥（Root Bridge）和多个非根桥（Non-Root Bridge）来建立一颗树状结构，以确保网络中没有环路存在。
生成树协议的核心算法是通过一种称为生成树算法（Spanning Tree Algorithm）来找到从根桥到每个非根桥的最短路径，从而构建一颗最小生成树。
最小生成树是一种能够连接所有节点并且没有环路的树状结构，它是生成树协议的基础，用于确定网络中数据包的传输路径。
生成树协议的工作流程包括以下几个关键步骤：1. 选择根桥：在网络中通过比较桥（Bridge）的优先级和MAC地址来确定根桥，根桥是生成树中的根节点，所有数据包都将通过根桥进行转发。
2. 计算生成树：每个非根桥通过生成树算法计算到根桥的最短路径，确定自己在生成树中的位置，并将该信息传播到整个网络中。
3. 确定端口状态：每个桥根据生成树信息确定哪些端口可以用于数据包的传输，哪些端口需要阻断以避免环路的产生。
4. 更新生成树：在网络拓扑发生变化时，生成树协议会重新计算生成树，并更新每个桥的状态，重新确定最佳路径。
5. 数据包转发：根据生成树确定的路径，数据包会被从源地址传输到目的地址，通过生成树结构保证数据包的正常传输。
生成树协议的优点是可以有效避免数据包在网络中的循环传输，提升网络通信的稳定性和可靠性。
生成树协议能够自动适应网络拓扑的变化，快速重新计算生成树，并重新确定最佳传输路径，从而保证网络快速恢复到正常状态。
然而，生成树协议也存在一些局限性。
生成树协议在网络中设置大量的桥和端口时，会造成网络拓扑复杂，生成树的计算和更新会消耗大量的网络资源。
此外，生成树协议需要在所有交换机上进行配置和管理，当网络规模较大时，配置和管理网络可能会变得困难。
为了解决生成树协议的一些局限性，IEEE制定了一系列的生成树协议标准，包括802.1D、802.1w和802.1s等。
生成树协议介绍
1. 前言和其他协议一样，生成树协议也是随着网络的不断发展而不断更新换代的。
本文按照技术发展的主线，介绍了生成树协议的发展历程、近期热点和未来的发展方向。
生成树协议是一种二层管理协议，它通过有选择性地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备链路的备份功能。
由于生成树协议本身比较小，所以并不像路由协议那样广为人知。
但是它却掌管着端口的转发大权—“小树枝抖一抖，上层协议就得另谋生路”。
真实情况也确实如此，特别是在和别的协议一起运行的时候，生成树就有可能断了其他协议的报文通路，造成种种奇怪的现象。
生成树协议和其他协议一样，是随着网络的不断发展而不断更新换代的。
本文标题中的“生成树协议”是一个广义的概念，并不是特指IEEE 802.1D中定义的STP协议，而是包括STP以及各种在STP基础上经过改进了的生成树协议。
在生成树协议发展过程中，老的缺陷不断被克服，新的特性不断被开发出来。
按照大功能点的改进情况，我们可以粗略地把生成树协议的发展过程划分成三代，下面一一道来。
2. 开天辟地的第一代生成树协议：STP/RSTP在网络发展初期，透明网桥是一个不得不提的重要角色。
它比只会放大和广播信号的集线器聪明得多。
它会悄悄把发向它的数据帧的源MAC地址和端口号记录下来，下次碰到这个目的MAC地址的报文就只从记录中的端口号发送出去，除非目的MAC地址没有记录在案或者目的MAC地址本身就是多播地址才会向所有端口发送。
通过透明网桥，不同的局域网之间可以实现互通，网络可操作的范围得以扩大，而且由于透明网桥具备MAC地址学习功能而不会像Hub那样造成网络报文冲撞泛滥。
但是，金无足赤，透明网桥也有它的缺陷，它的缺陷就在于它的透明传输。
透明网桥并不能像路由器那样知道报文可以经过多少次转发，一旦网络存在环路就会造成报文在环路内不断循环和增生，甚至造成恐怖的“广播风暴”。
之所以用“恐怖”二字是因为在这种情况下，网络将变得不可用，而且在大型网络中故障不好定位，所以广播风暴是二层网络中灾难性的故障。
生成树协议介绍及算法实现
目录生成树 (2)摘要 (2)原理 (2)选举根桥 (3)生成树端口状态 (7)收敛 (7)数据结构 (8)算法实现 (16)实现代码 (17)C++代码 (17)Linux中源码 (24)总结 (31)生成树摘要在交换中，通常会设多个交换设备，并在交换设备之间建立多个连接来提供链路的冗余性，但是这有可能是网络中产生环路。
为了解决这个问题，在提供冗余的同时，我们可以使用生成树协议来防止产生网络环路。
生成树协议最早是由DEC公司开发的，后来，IEEE开发了自己的STP版本，称为802.1D，有兴趣的可自行查阅资料。
STP的主要任务是阻止在第二层网络上产生网络环路。
它监视着网络中的所有链路，通过关闭一些冗余的接口来确保在网络中不会产生环路。
STP采用生成树算法，它首先创建一个拓扑数据库，然后搜索并破坏掉冗余的链路。
运行了STP算法之后，帧就只能被转发到保险的有STP挑选出来的链路上。
原理在介绍生成树原理之前，首先要来介绍一些专业术语：BPDU：BPDU就是桥协议数据单元，所有的交换设备相互之间都交换信息，并利用这些信息来选出根交换设备，也根据这些信息来进行网络的后续配置。
每台交换设备都对桥协议数据单元中的参数进行比较，它们将BPDU传送给某个邻居，并在其中放入他们从其他邻居那里收到的BPDU。
根桥：根桥是ID最低的网桥，对于STP来说，关键的问题是为网络中所有的交换机推选出一个根桥，并让根桥成为网络中的焦点。
在网络中，所有其他的决定，如哪一个端口要被阻塞，哪个端口要被置为转发状态——都是根据根桥的判断来做出的。
桥ID：SPT利用桥ID来跟踪网络中的所有交换机。
桥ID是由桥优先级和MAC 地址的组合来决定的。
在网络中，桥ID最小的网桥为根桥。
非根桥：出了根桥外，其它所有网桥都是非根桥。
他们相互之间都交换BPDU，并在所有交换机上更新STP拓扑数据库，以防止环路并对链路失效采取补救措施。
端口开销：当两台交换机之间有多条链路且都不是根端口时，就根据端口开销来决定最佳路径，链路的开销取决于链路的带宽。
生成树协议详解
⽣成树协议详解⽣成树协议详解⽣成树协议是由Sun微系统公司著名⼯程师拉迪亚?珀尔曼博⼠(Radia Perlman)发明的。
⽹桥使⽤珀尔曼博⼠发明的这种⽅法能够达到2层路由的理想境界:冗余和⽆环路运⾏。
你可以把⽣成树协议设想为⼀个各⽹桥设备记在⼼⾥的⽤于进⾏优化和容错发送数据的过程的树型结构。
我们要介绍的这个问题在图1中进⾏了描述。
图1.如果这些交换机不采⽤⽣成树协议并且以这种⽅式连接，每⼀台交换机将⽆限地复制它们收到的第⼀个数据包，直到内存耗尽和系统崩溃为⽌。
在2层，没有任何东西能够阻⽌这种环路的事情发⽣。
在图1中，管理员必须要⼿⼯关闭这个红⾊连接线路才能让这个以太⽹⽹络运⾏。
⽣成树协议在当前可⽤连接有效时关闭⼀个或者更多其它冗余连接，⽽在当前连接出现故障后，再启⽤这些被关闭的冗余连接。
⽣成树协议决定使⽤哪⼀个连接完全取决于⽹络的拓扑结构。
⽣成树协议拓扑结构的思路是，⽹桥能够⾃动发现⼀个没有环路的拓扑结构的⼦⽹，也就是⼀个⽣成树。
⽣成树协议还能够确定有⾜够的连接通向这个⽹络的每⼀个部分。
它将建⽴整个局域⽹的⽣成树。
当⾸次连接⽹桥或者发⽣拓扑结构变化时，⽹桥都将进⾏⽣成树拓扑的重新计算。
当⼀个⽹桥收到某种类型的“设置信息”(⼀种特殊类型的桥接协议数据单元，BPDU)时，⽹桥就开始从头实施⽣成树算法。
这种算法从根⽹桥的选择开始的。
根⽹桥(root bridge)是整个拓扑结构的核⼼，所有的数据实际上都要通过根⽹桥。
顺便提⽰⼀下，有⼿⼯设置根⽹桥时要特别注意。
对于思科设备来⾔其根⽹桥的选择过程暴露出⼀些问题，就是过分简单化。
思科硬件通常使⽤最低的MAC地址，具备这些地址的设备通常是⽹络中最古⽼的设备，因⽽其交换速度常是最慢的，⽽从根⽹桥在⽹络中的位置看，它负荷却最重。
⽣成树构建的下⼀步是让每⼀个⽹桥决定通向根桥的最短路径，这样，各⽹桥就可以知道如何到达这个“中⼼”。
这⼀步会在每个局域⽹进⾏，它选择指定的⽹桥，或者与根桥最接近的⽹桥。
STP协议解析生成树协议的工作原理
STP协议解析生成树协议的工作原理生成树协议（Spanning Tree Protocol，STP）是一种用于网络交换机之间建立冗余链路的协议，它的作用是确保网络中不存在环路，以提高网络的可靠性和稳定性。
本文将对STP协议进行解析，并介绍其工作原理。
一、STP协议简介STP协议是由IEEE 802.1D标准定义的一种链路层协议，用于在网络交换机之间建立一个逻辑上无环路的生成树（Spanning Tree），通过将某些端口设为阻塞状态来消除冗余链路，从而避免广播风暴和数据包的循环转发。
二、STP协议的工作原理1. 桥ID和优先级STP协议中，每个交换机都有一个唯一的Bridge ID（桥ID）用于标识自己，桥ID由优先级和MAC地址组成。
优先级取值范围为0~65535，MAC地址为交换机的物理地址。
生成树的根交换机拥有最小的桥ID。
2. 选举根交换机在网络中，首先进行根交换机的选举。
每个交换机发送BPDU （Bridge Protocol Data Unit）消息，其中包含了自己的桥ID和路径代价（Path Cost）。
路径代价是指从发送BPDU的交换机到根交换机的总路径长度，路径长度越短，路径代价越小。
接收到BPDU的交换机会与自己的桥ID进行比较，如果接收到的BPDU的桥ID更小或者路径代价更小，则将接收到的BPDU继续发送给其他交换机。
3. 生成树计算生成树计算阶段，交换机通过比较收到的BPDU中的桥ID和路径代价来确定到达根交换机的最佳路径，将其端口状态设置为指定端口（Designated Port），用于与其他交换机进行通信。
同时，选举出的根交换机的端口也设置为指定端口。
如果有多条路径具有相同的最小路径代价，则选择桥ID较小的那个路径。
4. 阻塞冗余链路生成树计算完成后，除了根交换机和指定端口以外的所有其他端口都将被设置为阻塞状态（Blocking State），这样就实现了环路的消除。
生成树协议(STP)在计算机网络中的应用
生成树协议(STP)在计算机网络中的应用生成树协议（Spanning Tree Protocol，STP）是一种用于在计算机网络中构建冗余路径并避免网络环路的协议。
它是一种链路层协议，常用于以太网中。
在局域网中，当网络拓扑发生变化时，可能会出现环路的情况，可能导致网络中出现广播风暴，影响网络性能。
为了解决这个问题，STP被引入，它可以自动选择合适的路径，构建一棵树状结构，以避免环路。
STP的工作原理如下：1. 每个网络设备（交换机）都有一个唯一的桥优先级（Bridge Priority）值，以及一个桥ID（Bridge ID），桥ID由桥优先级和MAC地址组成。
2. 当网络启动时，STP协议会通过选举的方式选择一个交换机作为根桥（Root Bridge），根桥的桥ID最小。
3. STP通过在网络中发送BPDU（Bridge Protocol Data Unit）的方式进行交流。
BPDU 中包含了交换机的桥ID以及与根桥之间的最短路径开销。
4. 当收到BPDU时，交换机会比较自己的桥ID和收到的BPDU中的桥ID，并根据比较结果选择一个最优的路径。
如果自己的桥ID更小，则发送自己的BPDU，如果收到的桥ID更小，则更新自己的桥ID，并重新发送BPDU。
5. 根据最短路径的原则，STP会选择一条路径作为根路径（Root Path），其他路径将被标记为不活跃状态。
6. 当网络中某个链路发生故障或恢复时，STP会自动调整路径，以保持网络的稳定性。
1. 避免环路：STP可以自动选择一条路径，并将其他路径标记为不活跃状态，从而避免网络中出现环路。
2. 冗余路径：STP可以构建冗余路径，在网络中发生故障时，可以迅速切换到备用路径，以确保网络的可用性和容错性。
3. 负载均衡：当网络中有多条可用路径时，STP可以根据路径的开销选择最优的路径，实现负载均衡。
生成树协议（STP）通过构建冗余路径并避免网络环路，可以提高网络的可用性、容错性和稳定性，在计算机网络中具有广泛的应用。
管理交换网络中的冗余链路——生成树协议
浙江工业职业技术学院
本章内容
交换网络中的冗余链路 生成树协议STP 快速生成树协议RSTP 配置STP、RSTP
网络中存在的单点故障
故障
网络中的单点故障可导致网络的无法访问
交换网络中的冗余链路
故障
在网络中提供冗余链路解决单点故障问题
生成树经过一段时间（默认值是50秒左右）稳定之后，所 有端口要么进入转发状态，要么进入阻塞状态。
课程议题
交换网络中的冗余链路 生成树协议STP 快速生成树协议RSTP 配置STP、RSTP
IEEE 802.1w—快速生成树协议
快速生成树协议RSTP(Rapid Spannning Tree Protocol) IEEE 802.1w RSTP协议在STP协议基础上做了三点重要改进， 使得收敛速度快得多（最快1秒以内）。
Sw C
最短路径的选择
3、如果发送者Bridge ID相同，即同一台交换， 则比较发送者交换机的port ID
Sw D Mac:00d0f80000d1 Sw A
f0/1 f0/2
Mac:00d0f80000f1 Sw B
Sw C Port ID:端口信息由1字节端口优先级和1字节端口ID组成
STP、RSTP信息显示
Switch#show spanning-tree ！显示交换机生成树的状态 Switch#show spanning-tree interface fa 0/1 ！显示交换机接口的状态
配置STP、RSTP
Spanning Tree 的缺省配置：
关闭STP，且STP Priority 是32768，STP port Priority 是128。 STP port cost 根据端口速率自动判断； Hello Time 2秒； Forward-delay Time 15秒； Max-age Time 20秒； 可通过 spanning-tree reset 命令让 spanning tree 参 数恢复到缺省配置。
生成树协议(STP)
STP生成树协议的功能：局域网中为了避免环路形成的广播风暴，需要阻塞冗余链路，消除环路，并且在主链路中断时，又可以将冗余链路自动切换为转发状态，恢复网络的连通性。
STP（spanning tree protocol，生成树协议）用于消除数据层物理环路的协议通过在桥之间交换BPDU（bridge protocol data unit，桥协议数据单元），来保证设备完成生成树的计算过程。
小知识：环路产生的原因：1.基于局域网的可靠性，为交换机之间提供冗余连接；2.错误的网络配置导致环路产生；根桥（root bridge）：整个生成树的根节点，有所有交换机中优先级最高的交换机担任。
桥ID：包含桥优先级和MAC地址（长度是8B），由于MAC 在网络中是唯一的，故：桥ID也是唯一的，先比较优先级在比较MAC地址；（优先级值和MAC值越小越优）路径开销（path cost）：STP中每一条链路都有开销值，用于衡量桥与桥之间的优劣；指定桥（designate bridge）：负责一个物理端上数据转发任务的桥，由物理端上优先级最高的桥担任。
、端口角色：根端口（root port）：是指网桥距离根桥最近的端口。
根桥没有根端口，每一个非根桥有且只有一个根端口；指定端口（designate port）：是指物理端上属于指定桥的端口。
根桥是所有网桥中优先级最高的，它是其所连接所有物理端上的指定桥，所以通常情况下根桥的所有端口都是指定端口；阻塞端口（alternate port）：既不是根端口又不是指定端口，剩下的就是阻塞端口，它是用来为根端口或指定端口做备份。
是网桥到达根桥的备份路径；注：当拓扑发生变化时，节点重新计算，收敛成新的树型拓扑；STP使用BPDU（bridge protocol data unit，桥数据单元）来交互信息；配置BPDU：用来进行生成树计算和维护生成树拓扑的报文；TCN BPDU：当拓扑结构发生变化时，用来通知相关设备网络拓扑发生变化的拓扑；端口状态：Disabled：未启用STP功能的端口：不接收BPDU，不进行地址学习，不收发数据；Blocking：非指定端口或根端口：不接收BPDU，不进行地址学习，不收发数据；Listening:接收BPDU，不进行地址学习，不收发数据；Learning：接收BPDU，进行地址学习，不收发数据；Forwarding:指定端口或根端口：接收BPDU，进行地址学习，收发数据；生成树（STP）的不足：端口从阻塞状态进入转发状态必须经历两倍的forwarding delay时间如果网络中的拓扑结构变化频繁，网络会频繁地失去连通性RSTP（rapid spanning tree protocol快速生成树协议）：是STP协议的优化版STP和RSTP的不同点：RSTP减少了端口的状态RSTP增加了端口的角色RSTP配置BPDU的格式和发送方式有所改变当网络拓扑发生变化时，RSTP的处理方式不同，可以实现更为快速的收敛RSTP具备STP的所有功能桥优先级配置：【H3C】stp priority 4096桥优先级字段共有16位，包含优先级位和0比特两部分。
交换机网络中的冗余链路技术
交换机网络中的冗余链路技术网络中的冗余链路也叫备份链路。
当主链路出现故障时，会自动启动备份链路，以保障网络的通畅。
它能够为网络带来健全性，稳定性和可靠性等好处由于备份链路会出现环路从而导致广播风暴，多帧复制及MAC地址表的不稳定等。
为此我们在交换机网络中还要采取生成树协议。
生成树协议主要是通过在交换机网络中选择一条最短短路径作为主路径，而其它的则作为备份链路。
当开启了生成树协议时，备份链路会自动关闭;而当主链路出现故障时，备份链路又会自动开启，以保证网络通信正常。
因此在使用了生成树协议后，交换机网络中就不会出现环路问题了。
生成树协议定义的几个名词：根交换：在交换机网络中，要指定某一交换机为参照物，即根交换。
根交换机的选择是通过交换机的优先级来进行的。
每个交换机都有优先级，默认的为32768。
数值越小，优先级越高!指定端口：根交换机上的所以端口根端口：除根交换机上的端口外，与根交换机相连的交换机上的端口的优先级最高的端口为根端口。
最短路径选择：1)根据本交换机到根交换机的带宽大小(路径开销)来比较：带宽小的优先2)根据中间连路中的交换机的MAC地址(桥ID)来判断：MAC地址越小的优先级越高3)比较接收者的端口号优先级：当中间交换机选择了之后，要选择本交换机到中间交换机的最短路径：在中间交换机的端口中，端口优先级高的越优先。
4)比较接收者的端口号：当接收者的端口优先级都相同时，哪个端口号最小哪个优先级最高。
生成树协议的配置：1)开启生成树协议并指定协议的类型：S(config)# spanning-treeS(config)# spanning-tree mode { stp | rstp }2)配置交换机的优先级，选择根交换机：S(config)# spanning-tree priority<0~61440>(4096的倍数)3)配置交换机端口的优先级：S(config)# int fa0/ fa-idS(config-if)# spanning-tree port-priority<0~240>(16的倍数)4)配置交换机端口路径开销：S(config)# int fa0/ fa-idS(config-if)# spanning-tree cost cost(开销花费1～200 000 000)由于生成树协议有一个等待转发和学习的过程，所以有三个时间段的延时(20秒15秒15秒)，为此又出了快速生成协议(Rstp),Rstp 的配置方式也STP的配置方法一样。
简述生成树协议的工作过程
简述生成树协议的工作过程一、引言生成树协议是网络中的一种重要协议，它能够有效地避免网络中的环路问题，保证数据在网络中的正常传输。
本文将详细介绍生成树协议的工作过程。
二、生成树协议概述生成树协议是一种链路层协议，用于解决交换机之间的环路问题。
它通过计算生成一棵覆盖整个网络的最小成本树，从而使得数据在网络中只有唯一路径传输，避免了环路问题。
三、生成树协议工作原理1. 建立拓扑结构在生成树协议中，首先需要建立整个网络的拓扑结构。
交换机之间通过链路相连，形成一个网状结构。
为了方便计算最小成本树，需要给每条链路赋予一个权值。
2. 选举根交换机为了确定整棵最小成本树的结构，需要选举出一个交换机作为根节点。
通常情况下，选举规则是选择MAC地址最小的交换机作为根节点。
3. 计算最小成本树选举出根节点后，各个交换机开始计算到达根节点的最短路径，并选择其中代价最小的路径作为自己到根节点的路径。
这个过程称为生成树计算。
4. 剪枝在计算出最小成本树之后，可能会出现一些冗余链路。
为了避免这些链路造成环路问题，需要进行剪枝操作。
具体来说，就是在最小成本树中选择一些边，将它们从图中删除，从而形成一棵无环的生成树。
5. 维护生成树在网络运行过程中，可能会出现链路断开、交换机故障等情况。
如果不及时处理这些问题，可能会导致整个网络瘫痪。
因此，在生成树协议中需要实时监测网络状态，并对发生变化的情况进行处理，以保证整个网络的正常运行。
四、生成树协议的优缺点1. 优点（1）避免环路问题：通过计算最小成本树并剪枝操作，能够有效地避免网络中出现环路问题。
（2）提高网络性能：通过保证数据只有唯一路径传输，能够提高网络传输效率。
（3）简单易用：生成树协议实现简单、易于配置和维护。
2. 缺点（1）容易造成链路拥塞：由于所有数据只能通过一条路径传输，可能会导致某些链路拥塞，从而影响网络性能。
（2）不适用于大型网络：在大型网络中，生成树协议的计算量过大，可能会导致网络延迟增加。
生成树协议的作用
生成树协议的作用生成树协议是用于网络交换机之间构建生成树的一种协议。
生成树协议的主要作用是防止网络交换机之间形成环路，确保数据在局域网中能够正常地传输。
在一个局域网中，如果没有生成树协议的支持，当网络中的交换机连接成一个环形拓扑结构时，数据包将会在环路中不断地循环传输，导致网络拥塞和性能下降。
为了避免这种情况的发生，生成树协议通过提供一种机制，动态地选择一个主干路径，并且禁用其他的非主干路径，以确保数据只在一个路径上流动，从而避免了环路的产生。
生成树协议的另一个作用是提供冗余路径。
当网络中存在多个路径连接交换机时，生成树协议可以选择尽可能多的路径作为冗余路径。
当主干路径出现故障或拥塞时，生成树协议可以快速地将流量转移到备用路径上，从而保证数据的可靠传输。
这种冗余路径的设计可以提高网络的可用性和容错性，确保网络在一些异常情况下仍能正常运行。
生成树协议的另一个重要作用是节省网络带宽。
当交换机之间存在多条路径时，生成树协议可以根据配置选取主干路径，禁用其他路径的转发功能。
这样一来，只有主干路径上的交换机才会转发数据包，其他路径则被禁用，节省了网络带宽的使用。
通过这种方式，生成树协议可以避免数据包在网络中重复传输，从而提高了网络的传输效率。
生成树协议还有一个作用是维护网络的稳定性。
当网络中的交换机发生故障或链路状态发生改变时，生成树协议可以根据当前的网络拓扑动态地重新计算生成树，并选择合适的路径进行数据传输。
这样一来，当网络出现变化时，生成树协议可以快速地对网络进行调整和重新配置，确保网络的稳定性和可靠性。
综上所述，生成树协议在网络中起到了非常重要的作用。
它可以防止网络交换机之间形成环路，确保数据在局域网中能够正常传输；它还提供了冗余路径，保证了网络的可用性和容错性；同时，生成树协议也可以节省网络带宽，提高网络的传输效率；最后，它还能够维护网络的稳定性，适应网络拓扑的变化。
通过生成树协议的应用，我们可以构建起稳定、高效、可靠的局域网，为用户提供更好的网络体验。
生成树协议的概念
生成树协议的概念生成树协议（Spanning Tree Protocol, STP）是一种用于在计算机网络中实现环路消除和冗余路径删除的协议。
生成树协议在局域网中起到了非常重要的作用，有效地提高了网络的稳定性和可靠性。
本文将详细介绍生成树协议的概念、原理和工作过程，并探讨其在网络中的应用。
生成树协议的概念：生成树协议是一种通过选择网络中的某些连线来构建一棵树状的拓扑结构，以消除环路并实现冗余路径删除的协议。
在局域网中，如果多个交换机之间存在重复的链路，数据包可能会在链路之间循环传播，导致网络拥塞和数据丢失。
生成树协议通过选择一条主链路以及一系列备份链路，来确保数据包的顺利传输和网络的稳定性。
生成树协议的原理：生成树协议的原理基于图论中的最小生成树算法。
在一个局域网中，多个交换机之间会形成一个图的结构，其中每个交换机对应一个节点，链路对应边。
生成树协议通过计算网络拓扑的最小生成树，确定一条主链路和一系列备份链路，使得网络中的所有节点都能够通过主链路直接或间接地与根节点相连，同时保证没有环路的存在。
生成树协议的工作过程：生成树协议的工作过程可以分为以下几个步骤：1. Bridge ID的选择：在生成树协议中，每个交换机都会有一个唯一的标识符，称为Bridge ID。
根据Bridge ID的大小决定交换机的地位，具有更小Bridge ID 的交换机会成为根交换机。
初始情况下，所有交换机都以自身为根交换机。
2. Root Bridge的选举：交换机通过比较Bridge ID的大小来选举Root Bridge，即全网中拥有最小Bridge ID的交换机。
选举的结果会广播到网络中的所有交换机，使得每个交换机都知道Root Bridge的位置。
3. 生成树的构建：所有非根交换机根据接收到的信息计算到达Root Bridge的最短路径。
生成树协议使用最小帕斯卡尔树算法（Shortest Path Bridging Tree Algorithm, SPBTA）来计算最短路径，并将非根交换机的端口按照最短路径连接到Root Bridge。
生成树协议
生成树协议（STP）生成树协议是二层管理协议。
通过有选择性地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备了链路的备份功能。
定义了根桥Root Bridge，根端口Root Port，指定端口Designated Port，路径开销Path Cost等概念，目的就在于通过构造一棵自然树的方法，达到裁剪冗余环路的目的，同时实现链路备份和路径最优化。
要实现这些功能，网桥之间必须要进行一些信息的交流，这些信息交流单元就称为配置消息BPDU：Bridge Protocol Data Unit 。
STP BPDU是一种二层报文，目的MAC是多播地址01-80-C2-00-00-00 ，所有支持STP协议的网桥都会接收并处理收到的报文。
在数据区里携带了用于生成树计算的所有有用信息。
首先进行根桥的选举。
选举的依据是网桥优先级和网桥MAC地址组合成的桥ID ：Bridge ID 。
桥ID最小的网桥将成为网络中的根桥。
网络中各网桥都以默认值启动，在网桥优先级都一样（默认优先级是32768）的情况下，MAC地址最小的网桥成为根桥。
接下来其他网桥将各选择一最粗壮的树枝，作为到根桥的路径相应端口的角色成为根端口。
经过一段时间（默认值是30秒左右）后,生成树稳定之后,所有端口要么进入转发状态,要么进入阻塞状态.STP BPDU仍然会定时从各个网桥的指定端口发出,以维护链路的状态.如果网络拓扑发生变化,生成树就会重新计算端口状态也会随之改变。
快速生成树协议RSTP：Rapid Spanning Tree Protocol。
作了重要改进，收敛速度快的多：第一：为根端口和指定端口设置了快速切换用的替换端口Alternate Port 和备份端口Backup Port 两种角色。
当根端口/指定端口失效时替换端口/备份端口就会无时延地进入转发状态。
第二：在只连接了两个交换端口的点对点链路中，指定端口只需与下游网桥进行一次握手就可以无时延地进入转发状态。
生成树协议
常用的生成树协议：STP（Spanning Tree Protocol)由IEEE802.1D定义，RSTP(Rapidly Spanning Tree Protocol)由IEEE802.1W定义，MSTP（Multiple Spanning Tree Protocol)由IEEE802.1S定义。
生成树严格意义上来讲属于应用层的东西，但是是为了解决二层的广播风暴问题，所以也可以看成是二层的东西。
STPSTP生成树计算原则：1.确定环路中的根桥。
根桥由BID（bridge ID)来确定（BID=2字节的网桥优先级+网桥的MAC地址构成，优先级默认为32768），具备最小的BID的交换机成为根桥。
2.确定根端口。
根端口选举原则是确定非根桥到根桥最小开销的端口。
（Root path cost).一般情况下，接口带宽越大则开销值越小。
选举原则：a.比较Root Path Cost（根路径开销），越小越优先，一样则b.端口上行交换机的Bridge ID（桥ID），越小越优先，一样则c.端口上行端口的Port Identifier，越小越优先（端口标识，端口标识号由1字节优先级+1字节端口号构成）3.确定指定端口。
为每个网段选出一个指定端口（Designated Port），指定端口为每个网段转发发往根交换机方向的数据，且转发由根交换机方向发往该网段的数据。
选举原则：a.比较Root Path Cost（根路径开销），越小越优先，相同则b.端口所属Bridge ID，越小越优先，相同则c.端口的Port ID。
4.确定阻塞端口。
环路中剩下的端口成为阻塞端口（Alternate Port),当指定端口有问题，就启用阻塞端口。
数据的转发路径：由下级非根交换机的指定端口到上级非根交换机的根端口，一直到根交换机的指定端口。
（这样就可以避免环路）STP端口状态描述状态数据帧MAC 生成树计算BPDU收发Disable No No No No NoBlocking No No No Yes No Listening No No Yes Yes YesSTP 有关的时间：Hello 2S,Max Age 20S,Forward Delay 15 S.从Listening 到Learning 要经过一个Forward Delay ，从Learning 到Forwarding 要经过一个Forward Delay 。
生成树协议
功能
生成树协议的主要功能有两个：一是在利用生成树算法、在以太络中，创建一个以某台交换机的某个端口为 根的生成树，避免环路。二是在以太络拓扑发生变化时，通过生成树协议达到收敛保护的目的。
特点
（1）生成树协议提供一种控制环路的方法。采用这种方法，在连接发生问题的时候，你控制的以太能够绕过 出现故障的连接。
生成树协议
通信协议
01 工作原理
03 工作过程 05 特点
目录
02 简介 04 功能
生成树协议（英语：Spanning Tree Protocol，STP），是一种工作在OSI络模型中的第二层(数据链路层) 的通信协议，基本应用是防止交换机冗余链路产生的环路.用于确保以太中无环路的逻辑拓扑结构.从而避免了广 播风暴,大量占用交换机的资源。
谢谢观看
（2）生成树中的根桥是一个逻辑的中心，并且监视整个络的通信。最好不要依靠设备的自动选择去挑选哪一 个桥会成为根桥。
（3）生成树协议重新计算是繁冗的。恰当地设置主机连接端口(这样就不会引起重新计算)，推荐使用快速 生成树协议。
（4）生成树协议可以有效的抑制广播风暴。开启生成树协议后抑制广播风暴，络将会更加稳定，可靠性、安 全性会大大增强。
生成树协议是基于Radia Perlman在DEC工作时发明的一种算法被纳入了IEEE 802.1d中， 2001年IEEE组 织推出了快速生成树协议(RSTP)在络结构发生变化时其比STP更快的收敛络,还引进了端口角色来完善了收敛机制, 被纳入在IEEE 802.1w中。
工作过程
STP的工作过程如下：首先进行根桥的选举，其依据是桥优先级（bridge priority）和MAC组合生成的桥ID， 桥ID最小的桥将成为络中的根桥（bridge root）。在此基础上，计算每个节点到根桥的距离，并由这些路径得 到各冗余链路的代价，选择最小的成为通信路径（相应的端口状态变为forwarding），其它的就成为备份路径 (相应的端口状态变为blocking)。STP生成过程中的通信任务由BPDU完成，这种数据包又分为包含配置信息的配 置BPDU（其大小不超过35B）和包含拓扑变化信息的通知BPDU（其长度不超过4B）。Fra bibliotek工作原理
生成树协议(STP)
RIP协议－中兴
文章来源： 文章作者： 发布时间：2006-11-27 字体：[大中小]
在目前的Internet网上，运行一种网关协议是不可能的，我们要将它分成很多的自治系统（Autonomous System－AS），在每个自治系统有它自己的路由技术。我们称自治系统内部的路由协议为内部网关协议（Interior gateway protocol－IGP）。RIP（Routing Information Protocol）就是内部网关协议的一种，它采用的是矢量距离(Vector－Distance)算法。 RIP系统的开发是XEROX Palo Alto 研究中心(PARC)所进行的研究和XEROX的PDU和XNC路由选择协议为基础的。但是RIP的广泛应用却得益于它加利福尼亚大学伯克利分校的许多局域网中的实现。
生成树协议（Spanning Tree）定义在 IEEE 802.1D 中，是一种链路管理协议，它为网络提供路径冗余同时防止产生环路。为使以太网更好地工作，两个工作站之间只能有一条活动路径。网络环路的发生有多种原因，最常见的一种是有意生成的冗余 － 万一一个链路或交换机失败，会有另一个链路或交换机替代。
字串4
在VRRP协议中，有两组重要的概念：VRRP路由器和虚拟路由器，主控路由器和备份路由器。VRRP路由器是指运行VRRP的路由器，是物理实体，虚拟路由器是指VRRP协议创建的，是逻辑概念。一组VRRP路由器协同工作，共同构成一台虚拟路由器。该虚拟路由器对外表现为一个具有唯一固定IP地址和MAC地址的逻辑路由器。处于同一个VRRP组中的路由器具有两种互斥的角色：主控路由器和备份路由器，一个VRRP组中有且只有一台处于主控角色的路由器，可以有一个或者多个处于备份角色的路由器。VRRP协议使用选择策略从路由器组中选出一台作为主控，负责ARP相应和转发IP数据包，组中的其它路由器作为备份的角色处于待命状态。当由于某种原因主控路由器发生故障时，备份路由器能在几秒钟的时延后升级为主路由器。由于此切换非常迅速而且不用改变IP地址和MAC地址，故对终端使用者系统是透明的。
详解生成树协议STP RSTP

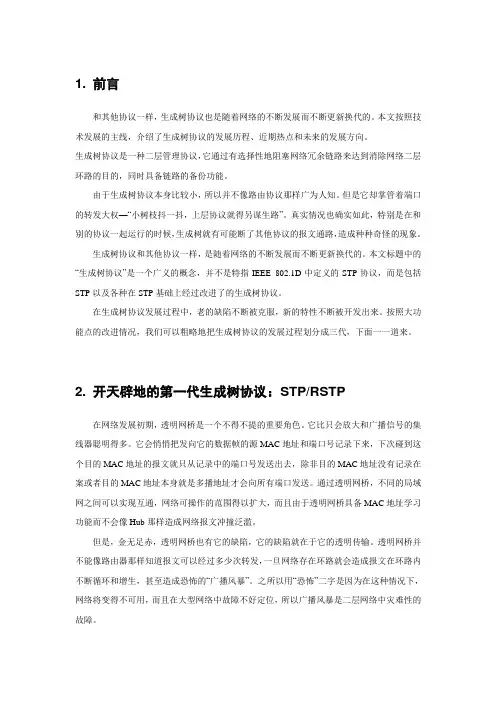

详解生成树协议STP/RSTP生成树协议是一种二层管理协议，它通过有选择性地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备链路的备份功能。
生成树协议和其他协议一样，是随着网络的不断发展而不断更新换代的。
“生成树协议”是一个广义的概念，并不是特指IEEE 802.1D中定义的STP协议，而是包括STP以及各种在STP基础上经过改进了的生成树协议。
STP/RSTP在网络发展初期，透明网桥的运用。
它比只会放大和广播信号的集线器聪明得多。
它的学习能力是把发向它的数据帧的源MAC地址和端口号记录下来，下次碰到这个目的MAC 地址的报文就只从记录中的端口号发送出去，除非目的MAC地址没有记录在案或者目的MAC地址本身就是多播地址才会向所有端口发送。
通过透明网桥，不同的局域网之间可以实现互通，网络可操作的范围得以扩大，而且由于透明网桥具备MAC地址学习功能而不会像Hub那样造成网络报文冲撞泛滥。
透明网桥也有它的缺陷，它的缺陷就在于它的透明传输。
透明网桥并不能像路由器那样知道报文可以经过多少次转发，一旦网络存在环路就会造成报文在环路内不断循环和增生，出现广播风暴。
为了解决这一问题，后来提出了生成树协议。
STP协议中定义了根桥（RootBridge）、根端口（RootPort）、指定端口（DesignatedPort）、路径开销（PathCost）等概念，目的就在于通过构造一棵自然树的方法达到裁剪冗余环路的目的，同时实现链路备份和路径最优化。
用于构造这棵树的算法称为生成树算法SPA （Spanning TreeAlgorithm）。
要实现这些功能，网桥之间必须要进行一些信息的交流，这些信息交流单元就称为配置消息BPDU（BridgeProtocol Data Unit）。
STP BPDU是一种二层报文，目的MAC是多播地址01-80-C2-00-00-00，所有支持STP协议的网桥都会接收并处理收到的BPDU报文。
生成树协议原理

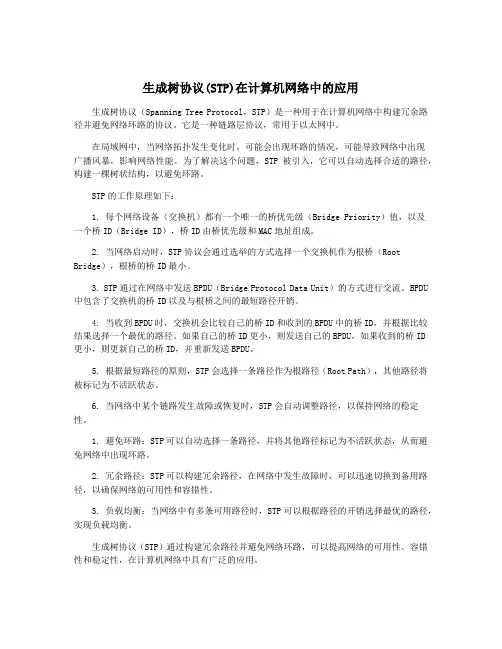

生成树协议（STP，Spanning Tree Protocol）是一种工作在OSI网络模型中的第二层（数据链路层）的通信协议。
它的基本应用是防止交换机冗余链路中产生的环路，从而确保以太网中无环路的逻辑拓扑结构，避免广播风暴占用交换机大量的资源。
STP的工作原理是，如果任意一台交换机到达根网桥有两条或者两条以上的链路，STP会根据算法仅保留一条链路，切断其他链路，以保证任意两个交换机之间只有一条单一的活动链路。
这种生成的拓扑结构类似于以根交换机为树干的树形结构，因此被称为生成树协议。
STP基于Radia Perlman在DEC工作时发明的一种算法，该算法被纳入了IEEE 802.1d标准中。
STP定义了根桥（Root Bridge）、根端口（Root Port）、指定端口（Designated Port）、路径开销（Path Cost）等概念，通过构造一棵自然树的方法达到剪裁冗余环路的目的，同时实现链路备份和路径最优化。
STP通过桥之间互相转换BPDU（Bridge Protocol Data Unit，桥协议数据单元）来保证设备完成生成树的计算过程。
BPDU有两种类型：普通BPDU用于生成树计算以及维护生成树，而BPDU TCN则在网络拓扑发生变化时发送报文告知其他设备。
STP的主要目的是通过阻断冗余链路来消除桥接网络中可能存在的路径回环，并在当前路径发生故障时，激活冗余备份链路以恢复网络的连通性。
快速生成树协议
快速⽣成树协议技术：⽣成树协议(spanning-tree)，作⽤是在交换⽹络中提供冗余备份链路，并且解决交换⽹络中的环路问题；⽣成树协议是利⽤SPA算法，在存在交换环路的⽹络中⽣成⼀个没有环路的树形⽹络。
运⽤该算法将交换⽹络的冗余备份链路从逻辑上断开，当主链路出现故障时，能够⾃动的切换到备份链路，保证数据的正常转发；⽣成树协议版本：STP、RSTP(快速⽣成树)、MSTP(多⽣成树协议)；⽣成树协议的特点是收敛时间长，从主要链路出现故障到切换⾄备份链路需要50秒的时间；快速⽣成树协议在⽣成树协议的基础上增加了两种端⼝⾓⾊：替换端⼝和备份端⼝，分别做为根端⼝和指定端⼝的冗余端⼝。
当根端⼝或指定端⼝出现故障时，冗余端⼝不需要经过50秒的收敛时间，可以直接切换到替换端⼝或备份端⼝，从⽽实现RSTP协议⼩于1秒的快速收敛。
链路备份S2Switch>enableSwitch#show spanning-treeSwitch#conf tSwitch(config)#hostname S1S1(config)#inter range f0/1-2S1(config-if-range)#switchport mode trunkS1(config-if-range)#exitS1(config)#spanning-tree mode?modeS1(config)#spanning-tree mode ?S1(config)#spanning-tree mode rapid-pvst链路备份S2Switch>enableSwitch#show spanning-treeThis bridge is the root【找到根桥】Switch#conf tSwitch(config)#hostname S2S2(config)#inter range f0/1-2S2(config-if-range)#exitS2(config)#spanning-tree mode rapid-pvst【⽣成树协议】实现传输数据负载均衡：Switch(config)#port-channel load-banlanSwitch(config)#port-channel load-balance dst-ipSwitch(config)#exit查看配是否启动：Switch#show etherchannel summary。
