Revit基础教程快速入门指南

Revit基础教程快速入门指南

Revit基础教程快速入门指南Revit是一款由美国Autodesk公司开发的建筑信息模型(BIM)软件,可以帮助建筑师、设计师和工程师在建筑项目的规划、设计和施工过程中进行协作和信息共享。

本文将为各位读者提供一个Revit基础教程的快速入门指南,帮助初学者快速上手使用Revit软件。

1. 软件下载和安装首先,你需要从Autodesk官方网站或其他可信来源下载Revit软件的安装程序。

安装程序下载完成后,双击运行并按照提示进行安装。

确保你的计算机符合软件的最低配置要求,并注意选择合适的安装选项。

2. 界面和视图启动Revit软件后,你将看到软件的主界面。

主界面由多个工具栏、菜单和视图组成。

你可以根据自己的需求和习惯,自定义界面的布局和工具栏的显示。

3. 创建项目在Revit中,你需要先创建一个项目来开始你的建模工作。

在主界面中,点击"新建项目",然后选择一个适合的模板,如建筑、结构或MEP(机电管道)模板。

4. 设置单位和坐标系在开始建模之前,你需要设置合适的单位和坐标系。

点击"项目设置",进入设置对话框,选择你所需的单位和坐标系。

确保设置正确的单位和坐标系,以便进行准确的建模和量化。

5. 创建建筑元素Revit中的建模是通过创建和编辑建筑元素来完成的。

你可以从工具栏上选择相应的工具,如墙体、地板、屋顶等,然后按照你的设计需求来绘制和编辑这些元素。

6. 添加参数和约束在建模过程中,你可以为建筑元素添加参数和约束来控制其属性和行为。

参数和约束可以使你的设计更加灵活和精确。

通过选择建筑元素,然后在属性面板中设置参数和约束的数值或条件。

7. 创建视图和视图模板Revit支持多种视图类型,如平面视图、立面视图、剖面视图等,可以帮助你更好地查看和审查设计。

你可以根据需要创建不同的视图,并使用视图模板来调整其显示和样式。

8. 添加注释和标记在设计过程中,你可能需要添加注释和标记来说明特定的细节和要求。

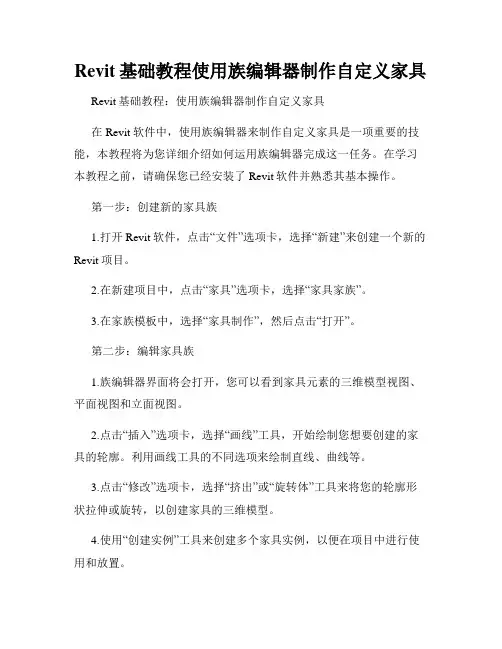

Revit基础教程使用族编辑器制作自定义家具

Revit基础教程使用族编辑器制作自定义家具

Revit基础教程使用族编辑器制作自定义家具Revit基础教程:使用族编辑器制作自定义家具在Revit软件中,使用族编辑器来制作自定义家具是一项重要的技能,本教程将为您详细介绍如何运用族编辑器完成这一任务。

在学习本教程之前,请确保您已经安装了Revit软件并熟悉其基本操作。

第一步:创建新的家具族1.打开Revit软件,点击“文件”选项卡,选择“新建”来创建一个新的Revit项目。

2.在新建项目中,点击“家具”选项卡,选择“家具家族”。

3.在家族模板中,选择“家具制作”,然后点击“打开”。

第二步:编辑家具族1.族编辑器界面将会打开,您可以看到家具元素的三维模型视图、平面视图和立面视图。

2.点击“插入”选项卡,选择“画线”工具,开始绘制您想要创建的家具的轮廓。

利用画线工具的不同选项来绘制直线、曲线等。

3.点击“修改”选项卡,选择“挤出”或“旋转体”工具来将您的轮廓形状拉伸或旋转,以创建家具的三维模型。

4.使用“创建实例”工具来创建多个家具实例,以便在项目中进行使用和放置。

第三步:添加参数1.点击“族类型”选项卡,选择“添加参数”来为您的家具族添加参数。

参数可以用来调整家具的尺寸、材质等属性。

2.在参数对话框中,点击“新建”按钮来创建您所需的参数类型。

选择参数类型,并设置其默认值和显示单位。

第四步:保存家具族1.点击“文件”选项卡,选择“另存为”来保存您的家具族。

选择一个适当的文件夹路径,并为家具族命名。

2.点击“保存”按钮,完成家具族的保存。

第五步:将家具族应用到项目中1.打开您的Revit项目,点击“插入”选项卡,选择“加载家族”。

2.在加载家族对话框中,选择您之前创建的家具族,并点击“打开”。

3.在项目中,选择合适的视图,在视图中的适当位置点击鼠标来放置您的自定义家具。

家具族的制作是Revit中的一项基础技能,通过使用族编辑器,您可以创作出符合特定需求的自定义家具。

通过本教程的学习,您应该能够掌握基本的家具族制作技巧,并将其成功应用到您的项目中。

Revit快速入门教程PPT课件

Revit快速入门教程PPT课件
样板文件设置:选择符合自己需求的图纸空间,同时包含常用构件 文件格式:rvt 、rfa、rte
8
第二讲 标高/轴网的绘制 标高的编辑及绘制
1、编辑标高值 2、绘制标高:标高 命令、自动捕捉端点位置、标高间距尺寸 3、复制标高:复制已有标高 4、创建楼层平面:由标高创建楼层平面视图 5、调整各视图标高
提示:内外墙、不同层、不同材 质的墙体建议复制新的墙体类型, 便于后期的整体编辑和管理。
15
第三讲 常用建筑构件/墙体
尺寸驱动
反转内外墙面方向控制
鼠标拖拽端点
墙体
绘制墙体
尺寸驱动
所有常规的编辑命令同样适用于墙体的编辑。选择墙体, 点 击工具栏的编辑命令:
16
第三讲 常用建筑构件/墙体 编辑墙体:
3
第一讲 Revit简介/界面介绍 2、自动统计:门窗表、建筑面积、容积率等经济指标; 3、自动生成各立面、各角度剖面视图,精确迅速; 4、异型墙体、幕墙轻松创建; 5、与AutoCAD无缝链接,二维三维完美过度。
4
第一讲 Revit简介/界面介绍 6、轻松布图,随意修改; 7、设计变更,一步到位,无需校对;
14
第三讲 常用建筑构件/墙体 绘制墙体:
墙属性
绘制墙
高度设置
直线墙
弧墙
墙偏移墙类型Fra bibliotek拾取边线
定位线设置
连续绘制
矩形墙
1. 新建墙类型:编辑构造层厚度、材质,设置表面和截面填充图案
弧墙半径
2. 绘制墙体:高度、定位线设置;交点、垂直点等捕捉;捕捉方向角输 入长度尺寸绘制墙体
3. 对齐墙面:对齐 命令的使用技巧
门窗材质 图元属性>编辑新建
22

Revit基础教程项目设置和模板的使用

Revit基础教程项目设置和模板的使用

Revit基础教程项目设置和模板的使用Revit基础教程:项目设置和模板的使用在学习Revit建模软件之前,了解如何正确设置项目参数以及使用模板是非常重要的。

本篇文章将为您提供Revit基础教程中关于项目设置和模板使用的详细信息。

一、项目设置在开始任何项目之前,您需要设置项目参数,以确保模型能够准确地反映出您的设计意图。

以下是一些常见的项目设置步骤:1. 单位设置:在Revit中,您可以选择使用不同的单位来绘制模型。

要设置单位,请进入“项目设置”对话框,选择“度量单位”选项卡,并选择适合您项目的单位。

2. 坐标系统:对于大多数项目来说,坐标系统都是非常重要的。

您可以选择使用本地坐标系统、站点坐标系统或项目坐标系统。

请确保正确设置坐标系统,并与团队成员进行协调。

3. 标高设置:标高是建筑模型中一个重要的概念。

在“项目设置”对话框中,您可以创建和编辑标高,确保它们与实际建筑的高度相匹配。

4. 阶段设置:如果您的项目需要涉及建筑施工的多个阶段,那么阶段设置是必不可少的。

在“项目设置”对话框中,您可以创建和编辑不同的设计阶段,并定义它们的起止日期。

二、使用模板在Revit中,模板是用来定义项目的起始设置和默认参数的文件。

通过使用模板,您可以节省大量的时间和精力,并确保模型的一致性。

以下是一些关于使用模板的重点:1. 创建模板:要创建一个新的模板,您可以从头开始设置项目参数,或者选择使用现有项目的设置作为起始点,并将其另存为模板文件。

请务必保存您的模板文件,并且定期进行更新和维护。

2. 自定义模板:Revit默认提供了一些模板,但您也可以根据自己的项目需要进行定制。

您可以自定义单位、添加和删除视图模板、调整图元样式等等。

3. 使用模板:创建新项目时,请选择适当的模板文件作为起始点。

模板文件中已经包含了许多预设的参数和设置,可以帮助您快速开始模型的创建和编辑。

4. 更新模板:随着项目的进展,您可能需要更新模板中的参数和设置。

Revit建模基础教程Revit概述

Revit建模基础教程Revit概述
本章难点
类数型的参区数别与实例参 视图控制栏的使用 常用用方修法改工具的使
技术要求
Revit各个菜单和工具的操作 视图操作
1.1
内容提要
Revit 基础
1.1.1 什么是BIM
1.1.2 Revit 常用功能
1.1.1 什么是BIM
BIM 是建筑信息模型(building information modeling)或者建筑信息管理( building information management)的简称,是以建筑工程项目的各项相关信息数据 作为基础,建立起三维的建筑模型,通过数字信息仿真模拟建筑物所具有的真实信息。
碰撞检查
可视化展 示
1.2
内容提要
Revit常用术语
1.2.1 项目与项目样板
1.2.2 族与族样板
1.2.3 类型参数与实例参数
1.3 软件界面介绍 本节提要
应用程序菜单 选项栏与功能区 快速访问栏 项目浏览器 属性栏 视图控制栏
应用程序菜单
Revit 2018的应用程evit建模基础
学习本课程您可以获得
通过本课程的学习,掌握土建BIM建模的基本流程和Revit基础操作,并掌握参数化设计 和概念体量的建模方法。
BIM基础
BIM的概念、应用点、及发展 趋势
建筑建模
标高轴网、墙体、门窗、幕墙、 楼梯等构件的创建
结构建模
结构柱、基础、梁
参数化族
族创建方法、参数的添加与应 用、族属性
BIM的特点
A
B
C
D
可视 化
E
协调 性
F
模拟
优化


H
G
可出 图性
一体 化性

BIM软件Revit基础速成教程127页

BIM软件Revit基础速成教程127页

目录
第一章:Revit 基础知识 第二章:标高与轴网 第三章:墙体的搭建 第四章:门窗与楼板 第五章:玻璃幕墙 第六章:楼梯的搭建
第七章:扶手栏杆 第八章:屋顶 第九章:场地 第十章:视图样式 第十一章:门窗样式 第十二章:布图与打印
第一章:Revit 基础知识
第一章:Revit 基础知识
本章要点:
同时如需一次性还原已编辑过轮廓的墙体,选择墙体,单击“重 设轮廓”命令,即可实现。
第三章: 墙体的搭建
5、附着/分离 选择墙体,自动激活“修改墙”选项卡,单击“修改墙”面板下
的“附着”命令,拾取屋顶、楼板、天花板或参照平面,可将墙连接 到屋顶、楼板、天花板、参照平面上,墙体形状自动发生变化。单击 “分离”命令可将墙从屋顶、楼板、天花板、参照平面上分离开,墙 体形状恢复原状。
点击进入墙体构 造编辑对话框
设置墙体的粗略 比例样式
点击“构造”栏处的结构编辑,进入墙体构造编辑对话框。墙体 构造层厚度及位置关系(对话框向上,向下按钮)可以由用户自行定 义。
第三章: 墙体的搭建
创建新的墙类型: 在“类型属性”对话框中。单击“复制”按钮,在弹出的“名称”对 话框中输入新的名称,单击“确定”按钮完成命名。
第三章: 墙体的搭建
本章要点:
– 墙体的绘制
– 编辑墙体
学习目标:
结束本章的学习后,学员需要: 掌握绘制墙体方法,了解如何设置墙体高度、位置、材质以及如何替 换墙体类型。
第三章: 墙体的搭建
3.1 墙体的绘制 单击“常用”—“构建”—“墙”下拉按钮。可以看到,有墙、
结构墙、面墙、墙饰条、分隔缝等五种类型选择。设置墙高度、定位 线、偏移值、墙链,选择直线、矩形、多边形、弧形墙体等绘制方法 进行墙体的绘制。

第三章Revit基础知识和基本操作汇总

第三章Revit基础知识和基本操作汇总

不希望显示“最近使用的文件”界面的操作步骤:
启动Revit,单击
右下角的“选项”
弹出
Revit“选项”对话框
切至“用户界面”
取消勾选“启动时启用‘最近使用的文件’页
面”复选框
确定,退出“选项”对话框。
一、 Revit 基础 2、Revit的界面基本布局
3.1 Revit 概论
快捷访问工具 栏
应用菜单栏
Autodesk
3.1 Revit 概论
一、 Revit 基础
1、Revit的启动 Revit最多会显示4个最近打开的项目或族文件。如果最近打开的项目文件或族文
件被删除、重命名或移动至其他位置,则在启动时会自动从最近使用的项目列表 中删除该文件。
3.1 Revit 概论
一、 Revit 基础
1、Revit的启动
二、 Revit 的基本术语 2、族
3.1 Revit 概论
在Revit中进行设计时,基本的图形单元被称为图元。例如:在项目中 建立的柱、梁、文字、尺寸标注等都被称为图元,所有这些图元都是使用“族 ”来创建的。可以说“族”是Revit 的设计基础。
二、 Revit 的基本术语
3.1 Revit 概论
一、 Revit 基础 3、Revit帮助与信息中心
3.1 Revit 概论
Revit提供了非常完善的帮助文件系统,方便用户在遇到使用困难时查阅。 可以随时单击“帮助与信息中心”栏中的“Help”按钮口或按键盘F1键, 打开帮助文件查阅相关的帮助。
二、 Revit 的基本术语
3.1 Revit 概论
二、 Revit 的基本术语 2、族
3.1 Revit 概论
“族”中包括许多可以自由调节的参数,这些参数记录着图元在项目中的尺寸、 材质、安装位置等信息。修改这些参数可以改变图元的尺寸、位置等。

Revit基础教程创建和编辑墙体

Revit基础教程创建和编辑墙体

Revit基础教程创建和编辑墙体Revit基础教程:创建和编辑墙体Revit是一款被广泛应用于建筑设计和施工的BIM(建筑信息模型)软件。

在Revit中,墙体是建筑模型中最基本的组成部分之一。

本教程将向大家介绍如何在Revit中创建和编辑墙体。

一、创建墙体1. 打开Revit软件并选择新建项目。

2. 在打开的项目中,选择“建筑”专业,然后单击“墙体”工具。

3. 根据需要选择墙体类型,例如“基本墙体”或“复合墙体”。

4. 在绘图界面中,单击鼠标左键以确定墙体的起点,并拖动鼠标以确定墙体的长度和方向。

5. 单击鼠标右键或按下Esc键以完成墙体的创建。

二、编辑墙体1. 选择“修改”工具栏中的“编辑”工具或按下键盘上的"EL"快捷键。

2. 在弹出的编辑墙体对话框中,选择要编辑的墙体。

3. 根据需要,可以通过以下方法来编辑墙体:a. 拉伸:通过拖动墙体的端点或边缘来改变墙体的长度或高度。

b. 剪切:在墙体上创建剪切平面,然后将墙体分割成两部分。

c. 复制:对墙体进行复制并将其移动到新的位置。

d. 旋转:通过选择墙体并拖动旋转手柄来改变墙体的角度。

e. 清除附加元素:删除或调整与墙体相关的其他元素,如窗户、门等。

4. 完成对墙体的编辑后,单击“完成编辑”按钮以关闭编辑墙体对话框。

三、调整墙体属性1. 选择要调整属性的墙体。

2. 在“属性”窗格中,您可以更改墙体的材料、高度、类型等属性。

3. 单击“应用”按钮以使更改生效。

四、创建墙体类型1. 在“项目浏览器”中,展开“族”文件夹,并选择“墙体”文件夹。

2. 在“创建”选项卡中,单击“新建”按钮。

3. 选择要基于的现有墙体类型,并为新墙体类型命名。

4. 在“属性”窗格中,根据需要调整新墙体类型的各种参数,如厚度、材料等。

5. 单击“应用”按钮以保存并使用新的墙体类型。

五、偏移墙体1. 选择要偏移的墙体。

2. 在“修改”工具栏中,选择“偏移”工具。

Revit基础教程培训讲义

Revit基础教程培训讲义

第二章: 标高与轴网
本章要点: – 标高绘制/编辑
– 轴网的绘制/编辑
学习目标:
结束本章的学习后,学员需要: 掌握绘制、编辑标高的各种方法,了解复制、阵列标高与绘制标高的 区别,及如何添加标高视图; 掌握绘制、编辑轴网的各种方法,了解轴号排列法则,掌握如何随意 调整标头位置。
下文功能区选项卡”,其中包含一组只与该工具或图元的上下文相关 的工具。
例如:单击“墙”工具时,将显示“修改/放置墙”的上下文选项卡
上下文选项卡
第一章:Revit 基础知识
1.2.4视图控制栏 位于 Revit 窗口底部的状态栏上方。 通过它可以快速访问影响
绘图区域的功能。
•比例 •详细程度 •模型图形样式:单击可选择线框、隐藏线、着色、带边框着 色、一致的颜色和真实6种模式 •打开/关闭日光路径 •打开/关闭阴影 •显示/隐藏渲染对话框:仅当绘图区域显示三维视图时才可用。 •打开/关闭裁剪区域 •显示/隐藏裁剪区域 •临时隐藏/隔离 •显示隐藏的图元
第一章:Revit 基础知识
1.2.5 ViewCube ViewCube是一个三维导航工具,可指示模型的当前方向,并
让您调整视点
主视图是随模型一同存储的特殊视图,可以方便地返回已知视图或 熟悉的视图,您可以将模型的任何视图定义为主视图。 在 ViewCube 上单击鼠标右键,然后单击“将当前视图设定为主视 图”。
1.4 新建、保存Revit Architecture文件 – 新建项目:打开“应用菜单 ”>“新建”>“项目” Revit将打开刚刚设置好的默认样板 – 打开样板后,将文件另存为RVT格式的项目文件,以免误替
换样板文件。 应用菜单>“另存为”,Revit将自动保存为.rvt格式的项目文件

从零开始的Revit基础教程

从零开始的Revit基础教程

从零开始的Revit基础教程Revit是建筑设计和施工行业中广泛使用的一款三维建模软件,它可以帮助建筑师和工程师进行建筑设计、结构设计和施工管理等工作。

对于没有任何Revit经验的人来说,从零开始学习Revit可能会感到有些困难。

本文将提供一个基础教程,从安装软件到创建建筑元素,帮助读者快速上手Revit。

第一步:安装和启动Revit在开始学习Revit之前,你需要安装Revit软件。

你可以从Autodesk 官方网站上下载免费试用版的Revit软件,并按照指示完成安装过程。

安装完成后,你可以打开Revit软件并开始学习。

第二步:了解Revit界面当你第一次打开Revit软件时,你会看到一个由各种工具栏、面板和视图组成的界面。

熟悉Revit界面的各个部分对于学习和使用Revit非常重要。

1. 菜单栏:包含了Revit软件的各种功能和设置。

你可以通过菜单栏来访问不同的命令和工具。

2. 工具栏:位于界面的顶部,包含了一些常用的工具和命令按钮。

你可以通过点击工具栏上的按钮来执行相应的操作。

3. 项目浏览器:位于界面的左侧,用于管理和浏览项目中的不同元素和视图。

你可以通过项目浏览器来快速切换视图和编辑元素。

4. 属性面板:位于界面的右侧,默认显示选中元素的属性。

你可以通过属性面板来修改元素的属性和参数。

5. 绘图区域:位于界面的中央,用于绘制和编辑建筑元素。

你可以在绘图区域中创建、修改和删除建筑元素。

第三步:创建建筑元素了解Revit界面后,我们可以开始创建一些基本的建筑元素,比如墙体、楼板和门窗等。

1. 创建墙体:在绘图区域中,点击“墙体”按钮,并在绘图区域中选择绘制墙体的起点和终点。

你还可以通过属性面板来修改墙体的高度和其他属性。

2. 创建楼板:点击“楼板”按钮,并在绘图区域中绘制楼板的轮廓。

你可以通过属性面板来修改楼板的厚度和其他属性。

3. 创建门窗:点击“门”或“窗户”按钮,并在绘图区域中选择门或窗户的位置。

Revit建模基础教程PPT第1章Revit概述

Revit建模基础教程PPT第1章Revit概述

碰撞检查
可视化展 示
1.2
内容提要
Revit常用术语
1.2.1 项目与项目样板
1.2.2 族与族样板
1.2.3 类型参数与实例参数
1.3 软件界面介绍 本节提要
应用程序菜单 选项栏与功能区 快速访问栏 项目浏览器 属性栏 视图控制栏
应用程序菜单
Revit 2018的应用程序菜单其实就 是Revit文件菜单
BIM技术应用
Revit建模基础
学习本课程您可以获得
通过本课程的学习,掌握土建BIM建模的基本流程和Revit基础操作,并掌握参数化设计 和概念体量的建模方法。
BIM基础
BIM的概念、应用点、及发展 趋势
建筑建模
标高轴网、墙体、门窗、幕墙、 楼梯等构件的创建
结构建模
结构柱、基础、梁
参数化族
族创建方法、参数的添加与应 用、族属性
第一章
本章难点
类数型的参区数别与实例参 视图控制栏的使用 常用用方修法改工具的使
技术要求
Revit各个菜单和工具的操作 视图操作
1.1
内容提要
Revit 基础
1.1.1 什么是BIM
1.1.2 Revit 常用功能
1.1.1 什么是BIM
BIM 是建筑信息模型(building information modeling)或者建筑信息管理( building information management)的简称,是以建筑工程项目的各项相关信息数据 作为基础,建立起三维的建筑模型,通过数字信息仿真模拟建筑物所具有的真实信息。
BIM的特点
A
B
C
D
可视 化
E
协调 性
F

干货篇史上最简单也最全新手Revit教程(2024)

干货篇史上最简单也最全新手Revit教程(2024)

要点二
光源与阴影
用户可以在三维视图中添加光源,并 调整光源的位置、强度和颜色等参数 ,以获得更真实的光照效果。同时, Revit还支持实时阴影渲染,用户可以 通过调整时间和日期来模拟不同时间 段的阴影效果。
要点三
渲染设置与输出
在渲染前,用户可以对渲染设置进行 调整,包括输出分辨率、抗锯齿等级 、背景颜色等。完成设置后,用户可 以点击渲染按钮开始渲染,并将渲染 结果输出为图像或动画文件。
2024/1/28
19
楼梯、坡道和栏杆设计
2024/1/28
楼梯设计
在Revit中,可以使用“楼梯”工具创建各种类型的楼梯。选择“建筑”选项卡中的“楼梯”工具,然后在 绘图区域中绘制楼梯的轮廓。可以调整楼梯的宽度、高度、踏步深度和材质等参数。
坡道设计
坡道是连接不同标高的倾斜通道。在Revit中,选择“建筑”选项卡中的“坡道”工具,然后在绘图区域中 绘制坡道的轮廓。可以调整坡道的坡度、宽度和材质等参数。
料下载
实践项目推荐
参与实际工程项目的BIM建模 ,积累实践经验
2024/1/28
38
THANKS
感谢观看
2024/1/28
39
在弹出的对话框中选择项目模板,例如“建筑”、“结构”或“机电” 。
10
新建项目与保存
• 输入项目名称、位置和其他相关信息,然后单击“确定” 。
2024/1/28
11
新建项目与保存
01
保存项目
2024/1/28
02
03
04
选择“文件”菜单中的“保存 ”命令,或使用快捷键Ctrl+S

如果是首次保存,需要选择保 存位置和文件名。

Revit教程-全

Revit教程-全
29
随堂练习
• ②创建轴网,两侧轴号均显示,将轴网颜色设置为红色,并对每层轴网进行
尺寸标注
• 其中地下二层至五层轴网如下:
六层及以上层轴网如下:
30
随堂练习
• ③扩展:将此标高、轴网等定制好的项目另存为项目样板文件,以”Revit考试 +自己名字”为项目样板名称。
31
第三章: 墙体的搭建
第三章: 墙体的搭建
第一章:Revit 基础知识
练习: – 练习1:熟悉Revit界面 – 练习2:在项目浏览器中打开各平面、 立面视图观察 – 练习3:使用立面符号打开各立面
第一章:Revit 基础知识
1.3 设置Revit Architecture的中国样板
1.3.1 为何要设置中国样板
• 使二维图纸符合规范 默认样板文件的标高样式、尺寸标注样式、文字样式、线型
同时如需一次性还原已编辑过轮廓的墙体,选择墙体,单击“重 设轮廓”命令,即可实现。
第三章: 墙体的搭建
第二章: 标高与轴网
2.3 编辑轴网 标头位置调整:拖拽标头与轴线交点空心圆调整位置 截断符号:标头干涉处理
轴网可以分为“2D”和“3D”状态, 2D状态下,所做的修改仅影响本视图; 在3D状态下,所做的修改将影响所有平 面视图。
要想使轴网在2D状态下所做的修改影响 到其他标高层,需要选中已修改的轴网 ,单击“影响范围”,在“影响基准范 围”对话框中勾选相应楼层,单击确定 后,相应楼层的轴网也会相应地变化。
1.4 新建、保存Revit Architecture文件 – 新建项目:打开“应用菜单 ”>“新建”>“项目” Revit将打开刚刚设置好的默认样板 – 打开样板后,将文件另存为RVT格式的项目文件,以免误替

Revit基础教程创建和修改家具

Revit基础教程创建和修改家具

Revit基础教程创建和修改家具Revit基础教程:创建和修改家具Revit是一款广泛应用于建筑设计和施工的BIM软件,它提供了丰富的功能,包括创建和修改家具。

本教程将为您介绍如何在Revit中使用家具族创建和修改家具的过程。

一、创建家具族在Revit中创建家具,首先需要创建家具族。

家具族是一组具有相似特征和功能的家具元素的集合。

下面是创建家具族的步骤:1. 打开Revit软件,并选择“新建项目”。

2. 在“新建项目”对话框中,选择“家具族模板”作为项目类型,并点击“确定”。

3. 进入家具族编辑器界面后,可以选择在已有的模板上进行修改,或者从头开始创建一个新的家具族。

4. 在编辑器的工具栏上,选择适当的绘图工具,如线段、矩形等,绘制出家具的外形。

5. 根据需要,可以在家具外形上添加更多的细节,如弧线、斜线等。

6. 完成绘制后,点击“完成编辑”按钮,保存家具族。

您可以命名家具族并选择保存位置。

二、将家具族添加到项目中完成家具族的创建后,我们需要将它添加到我们的项目中。

下面是将家具族添加到项目中的步骤:1. 在Revit项目中,选择“添加族”按钮。

2. 在弹出的对话框中,选择之前创建的家具族文件,并点击“打开”。

3. 家具族文件将被加载到项目中,您可以在项目中的“工程”或其他相关视图中找到它。

4. 将家具族放置在合适的位置。

您可以使用移动工具将家具族移动到所需位置,还可以使用旋转工具调整家具的方向。

5. 家具族放置完成后,您可以对其进行进一步的修改和调整。

三、修改家具族Revit提供了丰富的工具和功能,使您能够对已添加到项目中的家具族进行修改和调整。

下面是修改家具族的一些常见方法:1. 更改家具尺寸:在Revit中,您可以通过选择家具族并使用调整尺寸工具来更改家具的尺寸。

您可以调整家具的长度、宽度和高度,以适应设计需求。

2. 添加参数和约束:Revit允许您添加参数和约束来控制家具族的属性和行为。

您可以添加参数以调整家具的参数值,如颜色、材质等;您还可以添加约束以确保家具符合设计规范。

revit培训教程PPT(第一讲)

revit培训教程PPT(第一讲)
洁具
洁具是用于定义室内卫生设施的元素。在Revit中,可以选择适当的洁具类型, 并指定洁具的尺寸和位置。
04 族与实例
CHAPTER
族的概念与创建
族的概念
族是Revit的基本组成单元, 代表建筑、结构、管道等 不同专业的模型元素。
族的创建
通过族编辑器,用户可以 根据需要创建自定义的族 类型,包括二维族和三维 族。
Revit的机电模块可以帮助工程师进行 管道、电气和空调系统的设计和协调, 减少错漏碰现象。
结构设计
Revit的结构模块可以帮助结构工程师 进行详细的结构分析和设计,提高设 计效率和工程质量。
Revit的基本特点
参数化设计
Revit使用参数化技术进行建模 ,用户可以通过修改参数来调
整模型,方便快捷。
创建墙、门、窗等建筑构件

在Revit中,墙是用于定义建筑物的 外围结构的元素。创建墙时,需要选 择适当的墙类型,并输入墙的厚度和 高度。
门、窗
门和窗是用于定义建筑物的开口部分 的元素。创建门和窗时,需要选择适 当的门和窗类型,并指定门和窗的尺 寸和位置。
添加家具、洁具等室内元素
家具
家具是用于定义室内布置的元素。在Revit中,可以选择适当的家具类型,并指 定家具的尺寸和位置。
屋顶命令用于创建建筑物的屋顶。用户可 以选择不同的屋顶类型,并设置其属性, 如坡度、材质等。
03 模型创建流程
CHAPTER
创建标高和轴网
标高
在Revit中,标高是用于定义建筑 物的垂直高度的参照。创建标高 时,需要选择适当的标高平面, 并输入标高名称和标高值。
轴网
轴网是用于定义建筑物的水平和 垂直方向的参照。创建轴网时, 需要选择适当的轴线,并输入轴 网名称。

Revit-基础教程 ppt课件

Revit-基础教程  ppt课件

在三维视图选中剖面框后,可以在三维视图、平面图、立 面图上拖动各个面的剖切位置,以达到需要的剖切效果。
如果要将模型复原,把“剖面框”的勾选去掉即可。
ppt课件
9
(3)、项目中图元属性类型的查看。
1、Revit 的图层概念 可见性/图形对话框:快捷命令“vg”,可控制图层的可见性
和显示样式。相当于Revit的图层管理器。 Revit 中的图层分为模型、注释、导入、链接等类别。
隐藏图元
恢复显示
ppt课件
15
6、链接的方法与链接文件的管理 ☆CAD文件的导入与链接 一般先将CAD的各层平面图拆分成各个独立文件。
ppt课件
将分好的 CAD各层平 面图文件, 链接到对应 的Revit 平 面上去。
16
框选之后,过滤器中就会出现所有包含在内的图层,勾选 所需要的图层,点击确定即可。
☆ “选择全部实例”----依据图元 名称进行选择
选中某个图元,在右键菜单中
点击“选择全部实例”,可选中视 图或项目中所有与之同名的图元。
ppt课件
11
3、图元属性类型的查看
属性对话框:显示所选图元的图元属性。 类型对话框:显示所选图元的族类型参数。
● 两者区别:属性参数只针对当前图元; 类型参数针对该族所有图元。
ppt课件
12
4、视图显示样式的控制。

视图属性参数:控制视图的显示样式,平面图、立 面图、三维视图等参数设置均不同。
☆视图控制栏:可快捷控制视图的显示样式。
视图样板:系统默认各种
比例
视觉 样式
阴影 设置
视图的参数设置。可右键 应用到相应视图中。
问工具栏上的小房子图标,可打开该项目的默认三维视图。

Revit基础教程了解Revit软件的基本概念和界面

Revit基础教程了解Revit软件的基本概念和界面

Revit基础教程了解Revit软件的基本概念和界面Revit基础教程:了解Revit软件的基本概念和界面Revit软件是建筑行业中广泛使用的一款BIM(建筑信息模型)软件,在建筑设计和工程领域具有重要的应用价值。

本文将介绍Revit软件的基本概念和界面,帮助读者快速了解和上手Revit软件。

一、Revit软件的基本概念1. BIM(建筑信息模型):BIM是Revit软件的核心概念,它是一种将建筑设计、施工和运营过程中所有信息集成到一个全面的数字化模型中的方法。

BIM模型包含了建筑元素的几何形状、材质、构造、功能等信息,可以提供全面的可视化和数据支持。

2. 元素(Elements):Revit软件中,建筑模型的构建以元素为基础。

元素可以是墙体、楼板、窗户、门等建筑构件,也可以是家具、设备、管线等非建筑构件。

每个元素都具有自己的属性和参数,可以通过属性编辑器进行调整和修改。

3. 视图(Views):Revit软件中,视图是查看和呈现BIM模型的窗口,常见的视图包括平面图、立面图、剖面图、3D视图等。

通过不同的视图,用户可以从不同的角度观察和编辑建筑模型。

4. 家族(Family):家族是Revit软件中用来创建和定义元素的基本单元。

每个家族包含了元素的几何形状、参数和约束等信息,用户可以根据自己的需要创建和修改家族,以满足具体的设计要求。

二、Revit软件的界面介绍1. 菜单栏:Revit软件的菜单栏位于软件窗口的顶部,其中包含了各种功能和命令,用户可以通过菜单栏进行模型创建、编辑和管理等操作。

2. 工具栏:工具栏位于软件窗口的上方或左侧,提供了常用的工具和快捷按钮,用户可以通过工具栏快速调用各种功能和命令。

3. 项目浏览器:项目浏览器位于软件窗口的左侧,用于管理和浏览项目中的各种视图、族库、工作集等内容。

4. 属性编辑器:属性编辑器位于软件窗口的右侧,用于查看和修改元素的属性和参数。

用户可以通过属性编辑器调整元素的大小、位置、材质等属性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

线型 阵列
取消勾 选,以 免形成 组,无 法编辑
阵列形 成的个 数
指定参 照间距 类型
在垂直或 水平方向 上的约束
输入相应的 项目间距后 回车完成
生成相应 平面视图
(3)、标高的属性和编辑模式。 选中一根标高,标头位置会出现几个小图标。
添加弯头:点击该符 号可为相邻近的两根 标高添加弯头,弯头 方向可拖动控制。
☆Revit 链接的复制与参照。 链接后的文件成为一个参照,不能在视图中直接 进行修改,但可以复制下它的轴网和标高图元。
点击当前链接
选取要复制的 标高或轴网 ☆ 复制后的标高均为参照标高,没有自动创建相应平面。
☆Revit 链接的图层显示控制
将显示方式 设置为“自定 义”,即可对 图层的可见性 和替换样式进 行设置,注释 类别等操作也 相同。
墙的名称,可复 制新的外墙图元 名称,并对该类 型的墙体结构进 行编辑。
在绘制墙体之前,我们可先对墙体结构和材质进行编辑。
“插入”按钮可添加新的结构层或面层, 插入的面层可放置于核心边界上部。
同时可对墙体的材质进行选择和编辑。
点击可选择 外观着色。
墙体的截面填 充样式。
调整好外墙的显 示材质后,即可进行 墙体的绘制。
指外观显示的图 案填充样式,可 选择砌块图案。
(4)、轴网的绘制 轴网一般在平面图当中进行绘制。 打开一层平面图,点击功能区选项卡“常用”--“轴 网”,绘制第一根纵轴。更改第一根纵轴的轴号为1。对1 轴进行复制。
点取“多个” 可对轴网进 行连续复制。
输入间距数值 后回车即可, 轴网序号会逐 个递增。
横轴绘制方法同上,先绘制A轴,之后对其进行连续 复制即可。
Revit Architecture 应用教程
第一章、前言
• Revit系列软件简介
Revit系列软件是针对BIM技术推出的建筑设计系列软件, 该软件包含建筑(Architecture) 、结构(Structure)、设备(MEP)专 业等。 该系列软件是将各专业在三维的平台上配合,使建筑的各 专业设计和配合通过三维的形式表现出来,使建筑设计更直观, 更合理,也更精确。通过各专业的碰撞检测,更方便的解决建 筑当中的碰撞问题,使设计的质量得到严格把关。 Revit Architecture是将建筑模型与建筑参数相结合,利用墙、 门、窗等建筑构件进行三维建筑设计,通过对各个构件的参数 控制,形成整个建筑的形态和项目的数据体系。使建筑设计更 精确、各个细节更完整;并且视图间形成关联,图纸的表达直 观准确。
点击“是” 则相应视图 名称随之更 改
(2)、标高的复制和平面视图的生成。 标高也可用复制或阵列的方法生成。 选中一根标高,点击“修改”里的“复制”按钮。 可复制出新的参照标高,但不会自动生成相应平面视图。
输入楼层 高度数值 后回车。
复制完成后,要在视图选项卡中创建相 应的平面视图。
如遇到有多个层高相同的高层建筑,可用阵列的方法 绘制标高。 选中一根标高,点击“修改”里的“阵列”按钮,则 选项栏如下所示。
(1)、标高的绘制 标高必须在立面图当中进行绘制。 任意打开一个立面视图,点击功能选项卡“常用”-“标高”。将鼠标放置在标高的起始位置,当出现蓝色虚 线时输入楼层高度数值,点击“回车”。移至尾端单击 生成。绘制后自动生成相对应的平面视图。
楼层高 度数值
蓝色虚线表 示端点对齐 标高的 名称和 数值可 更改
点击图形部分可对其视角 方向进行旋转,框选可对 立面标志进行拖动。绘图 之前应将其拖动到轴网范 围之外。

基本模型图元的绘制 创建好这个项目的标高、轴网这些基准参照,并生成了相应的平面视 图后,我们可以在各层平面图上进行绘图操作了。
(1)、墙体的绘制
在绘制墙体时,我们习惯将外墙和内墙分类绘制。 在平面视图中,点击“常用”选项卡“墙”命令。用属性和类型参 数控制墙的绘制。
访问默认三 维视图的按 钮
进入三维视图后,滚动鼠标中键可缩放图形;按住鼠标中 键可拖动图形;Shift+按住鼠标中键可各方向旋转图形;Ctrl+ 按住鼠标中键可缩放图形。
ViewCube:按住鼠标左键转动方块可旋转浏览三维模型。方块 含有多个默认方向的按钮,可快速切换到各个角度查看三维模 型。
方块的左上方有主视图按钮,点击后视图会自动调整到系 统默认的三维视角。
(6)、轴网在立面上的影响范围 轴网绘制完成后,点开立面图查看轴网的影响范围。 轴网在立面上的延伸高度表示了轴网在垂直方向上的覆盖 范围。
一般情况下,轴网的两个端点各位于最高层平 面之上和最低层平面之下,这样可确保各层平 面图上均有轴网覆盖。南北立面控制纵轴,东 西立面控制横轴。
如图所示,只有个别横轴和纵轴延伸到F5的标高,则 F5平面图上只显示对应的三根横轴和两根纵轴。
控制楼层标 高符号的显 示,取消勾 选则不显示。
☆端点 可拖动
单击解锁则取 消与其他标高 的端头锁定, 可自由拖动该 标高。
视图关联设置。 切换成2D模式 后拖动标高则只 在当前立面视图 中更改。
标高的属性对话框里包含了标高的样式参数。 选中一根标高,显示其属性对话框。
三种标高样式。 可根据显示需要 选择上标高或下 标高。零标高代 表零高程,整个 项目只允许有一 个零标高。
(5)、轴线的编辑 选中一根轴线,端点处周围会出现几个小图标。各个 符号代表的含义和标高中介绍的基本相同。
视图关联模 式。若切换 为2D后,对 该轴线做的 改动仅针对 当前视图。 若解锁则取 消端点对齐, 可单根拖动 轴线。 控制该轴号 的可见性 添加弯头; 将弯头拖回 原点则恢复
轴线间距数值 可更改。
4、视图显示样式的控制。 视图属性参数:控制视图的显示样式,平面图、立 面图、三维视图等参数设置均不同。
☆视图控制栏:可快捷控制视图的显示样式。
比例 视觉 样式 阴影 设置
视图样板:系统默认各种 视图的参数设置。可右键 应用到相应视图中。
详细 程度
日光 设置
5、隐藏图元的方法 ☆临时隐藏/隔离 可将图元暂时隐藏或单独隔离出来,且仅针对当前 视图;再次打开文件时会复原。如要恢复显示,点击 “重设临时隐藏/隔离”。
第二章、界面介绍
• 应用程序菜单
(1)应用程序菜单里包含新建、打开、保存、导出等。
可创建或打开项目、族等不同后缀名的revit文件。 (2)右侧显示了最近使用的文档,可以按列表、按日期、按大 小、按类型排列,方便我们打开文件。 (3)位于菜单下部的“选项”里面包含软件的系统设置,如保 存间隔设置、界面设置、快捷键设置、文件位置设置等。
☆隐藏图元或类别 仅在当前视图中隐藏,隐藏后不会自动复原。 如要恢复显示,点击视图控制栏上的“灯泡”按钮。取 消隐藏后点击“关闭”。 隐藏图元 恢复显示
6、链接的方法与链接文件的管理
☆CAD文件的导入与链接
一般先将CAD的各层平面图拆分成各个独立文件。
将分好的 CAD各层平 面图文件, 链接到对应 的Revit 平 面上去。
☆CAD和Revit链接的管理 点击功能选项卡“管理”--“管理链接”,可对各链接文 件进行卸载、更新等处理。 要修改链接文件,必须在链接源文件当中进行修改并保 存,再打开该文件,在管理链接对话框中,选中修改过的 链接文件,点击重新载入即可。
第三章、基本绘图技巧
• 项目基准参照的绘制 在绘制一个项目之前,我们要先创建这个项目的标高、轴网等这些基 准参照以及各平面视图。 ☆新建一个项目☆ 项目样板中一般已含有平面、立面、3D等最基本的视图,以及一些基 本的注释符号,我们要在此基础上创建或添加项目中需要的基准参照和 基本视图。
(8)、立面图标的含义和表示范围。
轴网和标高绘制完成后,建筑物的范围可基本界定了, 我们可以调整立面图标的位置,让轴网的范围落在四个立 面图标范围内。
立面标志可分为文字 和图形两个部分。
点击标志的文字名称,出现一条蓝线。 蓝线表示立面的可视边界,四个立面的 蓝线围合成了绘图的可见范围,即在此 区域内绘制的图形在立面上是可见的。 蓝线的位置可拖动。
“新建”一栏如选“项目”,则进入新项目的创建界面,绘制 后就可保存为后缀名rvt的项目文件;如选“项目样板”,则是在该 项目样板上进行修改编辑,改动后只能保存为后缀名rte的样板文件, 两者作用不同。如需新建项目,选择“项目”按钮后点击确定。

快速访问工具栏
界面布局介绍
功能区 选项栏 信息中心
项目浏览器: 项目中所有 的视图、图 纸,已载入 的族文件等。
东立面图
F5平面图 南立面图
(7)、轴网和标高的锁定。 轴网和标高确定绘制完成后,为防止在以后绘图过程 中位置发生偏移,我们可将其锁定。 框选所有的轴网或标高,点击“修改”选项框里的 “锁定”按钮,对其进行锁定。
锁定之后的轴网或标高 是不能被拖动的,如需对 他们的位置进行修改,则 再次选中它们,点击“解 锁”按钮即可。
绘图区域:图 形应在四个立 面图标范围内 绘制。 立面图标
属性对话框: 可通过此查 看及修改视 图或图元的 属性设置和 它们的族参 数。
状态栏
视图控制栏

怎样利用界面了解一个项目
我们可利用已有的项目进行读图操作。 点击“应用程序菜单”--“打开”--“项目”,打开一个已有的项 目。 (1)、各层平面图、各立面图的查看: 通过项目浏览器双击查看项目中的楼层平面视图和立面视图, 滚动鼠标中键缩放图形,按住鼠标中键拖动图形进行查看。 (2)、三维视图的查看: 通过项目浏览器双击“三维视图”下的“3D”按钮,或单击快速访 问工具栏上的小房子图标,可打开该项目的默认三维视图。
可新建项目文件、 族文件、概念体 量等不同类型的 Revit文件。
“选项”里 面的“文件 位置”,可 对样板文件 的默认路径 进行设置。

新建项目
