可伸缩带式输送机正文
可伸缩带式输送机资料介绍PPT
h
24
四、JY1400型液压卷带装置
h
25
JY1400型液压卷带装置
机构组成和使用范围
➢ 机构组成：带式输送机液压卷带装置包括液压站、卷带机构、抽带机构 液压站通过油管和卷带机构、抽带机构连接 卷带机构包裹卷带芯轴、卷带马达、升降油缸、卷带摆臂及机架组成 抽带机构包括活动辊和固定辊、液压马达及升降油缸、机架等组成
h
21
调整方向
皮带跑偏方向 调整方向
皮带运动方向 机尾滚筒、储带仓改向滚筒
h
22
皮带运动方向
调整方向
调整头部改向滚筒
h
皮带跑偏方向 调整方向
23
➢张紧处的调整。皮带张紧处的调整是皮带 运输机跑偏调整的一个非常重要的环节。 配重张紧处上部的两个改向滚筒除应垂直 于皮带长度方向以外还应垂直于重力垂线， 即保证其轴中心线水平。该方法可有效消 除皮带松弛、机架歪斜引起的皮带跑偏。
h
20
➢ 调整传动滚筒与改向滚筒位置。传动滚筒与改向滚筒的调整是皮 带跑偏调整的重要环节。因为一条皮带运输机至少有4到7个滚筒 ，所有滚筒的安装位置必须垂直于皮带运输机长度方向的中心线 ，若偏斜过大必然发生跑偏。对于头部滚筒如皮带向滚筒的右侧 跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏， 则左侧的轴承座 应当向前移动，相对应的也可将左侧轴承座后移 或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。 由于传动滚筒的调整距离有限（10-30mm），通常情况下，我们 将传动滚筒轴心线调整至与皮带机长度方向垂直后，配重拉紧装 置来调整尾部改向滚筒轴承座的位置，要经过反复调整，直到皮 带调到较理想的位置。此方法可有效消除皮带松弛、机架歪斜引 起的皮带跑偏。
大型可伸缩带式输送机的应用
大型可伸缩带式输送机的应用摘要：本篇讲述了可伸缩带式输送机工作原理、结构特点，并结合实例加以说明；长距离、大带宽、大运量、大功率可伸缩带式输送机是煤矿用输送机发展的必然趋势，也是高产高效矿井运输技术的发展方向。
关键词：大型可伸缩储带装置可伸缩带式输送机指的是机身设有贮放带装置，能根据工作面位置变化调整自身长度的输送机。
它在结构上与固定式输送机的主要区别是增加了伸缩输送带的机构，大大提高了运输的效率。
在综采工作中，由于工作面推进速度比较快，这就要求顺槽运输设备能够比较灵活地伸长或缩短，可伸缩带式输送机是供顺槽运输的专用设备。
由工作面运来的煤，经转载机卸装到可伸缩带式输送机上，由它把煤从顺槽运到上、下山或装车站的煤仓中，通过收放胶带装置和储带装置也可使机身得到伸长或缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。
2010年我们成功设计了山西麻家梁可伸缩带式输送机，带宽1400mm，带速4m/s，运量3000t/h，主电机功率4x500kw，在煤矿井下使用的输送机中，它具有如下鲜明特点：该机能满足因井下开掘巷道不直而设计的可转弯的带式输送机运输，其目的是减少多机搭接、减少事故点、降低设备投资，适用于走向长壁采煤工作面顺利运输，拆除转弯处机身即可用于直线运输，特别是煤矿井下高产高效综采工作面大巷长距离、大带宽、高带速、大运量、大功率运输，是今后煤矿用伸缩输送机发展的必然趋势，也是高产高效矿井运输技术的发展方向，工作原理如图1所示。
1 工作原理可伸缩带式输送机与普通带式输送机同样都是以挠性输送带作物料承载和牵引构件，通过输送带的运动来进行物料的输送的连续运输设备。
它与普通带式输送机相比，增加了储带装置、卷带装置等机构。
它利用输送带的多次折返和收放原理调节长度，当拉紧车向机尾一端移动时，输送带进入储带装置内，机尾回缩；反之则机尾延伸，从而使输送机具备可伸缩的性能，以满足前进或后退式采煤顺槽输送和巷道掘进运输的需要，当拉紧车移到轨道的限位点时，就必须接入或收掉部分输送带，使输送机继续具备可伸缩的功能。
可伸缩带式输送机

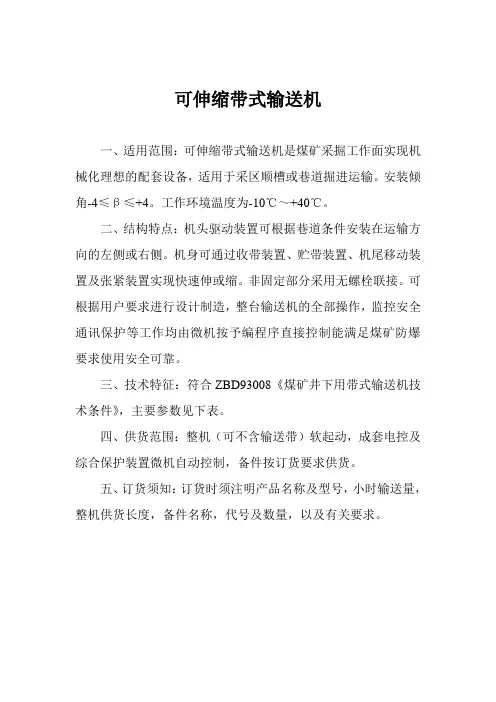

可伸缩带式输送机一、适用范围：可伸缩带式输送机是煤矿采掘工作面实现机械化理想的配套设备，适用于采区顺槽或巷道掘进运输。
安装倾角-4≤β≤+4。
工作环境温度为-10℃～+40℃。
二、结构特点：机头驱动装置可根据巷道条件安装在运输方向的左侧或右侧。
机身可通过收带装置、贮带装置、机尾移动装置及张紧装置实现快速伸或缩。
非固定部分采用无螺栓联接。
可根据用户要求进行设计制造，整台输送机的全部操作，监控安全通讯保护等工作均由微机按予编程序直接控制能满足煤矿防爆要求使用安全可靠。
三、技术特征：符合ZBD93008《煤矿井下用带式输送机技术条件》，主要参数见下表。
四、供货范围：整机（可不含输送带）软起动，成套电控及综合保护装置微机自动控制，备件按订货要求供货。
五、订货须知：订货时须注明产品名称及型号，小时输送量，整机供货长度，备件名称，代号及数量，以及有关要求。
可伸缩带式输送机系列煤矿通用带式输送机一、适用范围：适用于煤矿井下运输巷道或有爆炸气体的场合对物料作水平或向上输送，是煤矿采掘机械化理想的配套设备。
工作环境温度-10℃～+40℃。
上运倾角β≤18°，平运安装-4°≤β≤+4°。
二、结构特点：除机身没有可伸缩功能外，其它特征与可伸缩机大体相似。
上运机配有逆止装置。
可根据用户要求进行设计制造，整台输送机的全部操作，监控安全通讯保护等工作均由微机按予编程序直接控制能满足煤矿防爆要求使用安全可靠。
三、技术特征：符合ZBD93008《煤矿井下用带式输送机技术条件》，主要参数见下表。
四、供货范围：整机（可不含胶带）、配套电控及综合保护装置，备件按订货要求供货。
五、订货须知：订货时须注明产品名称、型号、小时输送量，整机供货长度、备件名称、代号及数量，以及有关要求。
煤矿通用带式输送机大倾角带式输送机系列一、适用范围：适用于井下大倾角斜面巷、主暗大倾角斜井（上运+18°～+30°或下运-25°～-16°）中输送原煤。
DSJ-800型可伸缩带式输送机说明书
DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。
伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。
2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。
3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。
4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。
机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。
5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。
6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。
三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。
可伸缩带式输送机
2.6.2 可伸缩带式输送机1. 概述在综合机械化采煤工作中，工作面推进速度比较快，顺槽巷道的长度和运输距离也相应发生变化，这就要求顺槽运输设备能够比较灵活地迅速进行伸长或缩短。
可伸缩胶带输送机就是为了适应这种需要而设计制造的。
它的传动原理和普通胶带输送机一样，都是根据挠性体摩擦传动原理，靠胶带与传动滚筒之间的摩擦力来驱动胶带运行，完成运输作业的。
在结构上可伸缩胶带输送机最突出的特点是它有一个贮带仓和一套贮带装置，这套装置起暂时贮存适量胶带的作用，当移动机尾进行伸缩时，贮带装置可相应地放出或收贮一定长度的胶带。
图2.110所示是SD-150型可伸缩带式输送机总图，它表示了该胶带输送机的各个组成部分及其相互关系。
图2.110 SD-150型可伸缩带式输送机总图1-传动装置；2-贮带装置；3-铰接托辊；4-吊架；5-张紧绞车；6-胶带；7-机尾牵引绞车；8-吊挂主钢丝绳；9-紧绳器；10-机尾机械化采煤工作面采落的煤炭经由工作面刮板输送机运送到顺槽转载机上，再经转载机输送转装到可伸缩胶带输送机上，由它将煤运至采区煤仓或上（下）山运输设备中。
转载机的桥拱部分与胶带输送机机尾段的最大搭接部分长度约12米，在工作面后退（或前进）时，主要是移动转载机来适应煤炭运输距离的变化。
当工作面推进约12米时，转载机机头小车沿胶带机机尾两侧的导轨行走到极限位置需将胶带输送机缩短（或伸长）12米，转载机方能继续移动和与可伸缩胶带物送机配合工作，这时贮带装置要收贮（或放出）24米胶带。
上述工作完成后，重新张紧胶带，以保证生产持续进行。
由于贮带仓中贮存胶带的数量有限，所以在后退式采煤时，胶带输送机逐渐缩短，胶带逐渐收贮，每隔一段时间要将贮满的胶带取出；在前进式采煤或巷道掘进时使用可伸缩胶带输送机，则其逐渐伸长，放出胶带，贮带仓放空后，即需加带贮满，方能继续工作。
2. 可伸缩带式输送机的构造可伸缩带式输送机主要由机头部、贮带装置、机身及托辊、机尾部、胶带等部件组成。
伸缩皮带机产品使用说明书
B、DSJ80/40/2×40 型带式输送机 1. 输送量 2. 输送长度 3. 输送带速度 4. 贮藏胶带长度 5. 与转载机搭接最大长度 6. 传动滚筒直径 7. 卸载改向滚筒直径 8. 机尾改向滚筒直径 9. 托辊直径 10. 贮带部分改向滚筒直径 11. 输送带规格
宽度 纵向拉断强度 12. 主电机 型号 功率 转速 电压 13.减速机型号 速比 14.液力偶合器 15.张紧及机尾牵引绞车
减速器通过联接罩和液力联轴器与电机联成一体固定在机架侧板上。（不明之处请 详见说明书） 1．3 液力联轴器（见图 4）
它由泵轮、外壳、透平轮、辅助室、从动轴、易熔塞及晚爆塞等组成。其特点是 泵轮侧有一辅助室，电机启动后，液流通过小孔由辅助室进入工作室，能使负荷比较 平稳地启动，而电机则接近于空载启动。透平轮的花键套为输出端外壳上设有定量注 油孔和可熔合金保护塞（熔化温度约为 120 度）。正常工作进壳内应注入 20 号透平油， 直至透平油从注油口溢出，此时的注油量即为额定注油量。它的主要作用是：
伸缩带式输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷 道掘进运输。用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘 进运输时，尾端配胶带转载机与掘进机相接。
二、 使用环境及工作条件
1 环境温度为-10℃~+40℃；环境相对湿度不超过 95%（25℃时）。
2 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。
7 / 30
a.保护电机和其他零部件；当输送机过负荷时，液力联轴器的泵轮与透平轮打滑，水温 上升，当温度超过一定极限，热保护塞的易熔合金熔化，水喷出，输送机停止运转， 喷水后，需重新充水和更换热保护水塞。 b.均恒多电动机传动系统中各电动机的负荷； c.减小启动电流； d.吸吮振动，减小冲击。 （不明之处请详见说明书） 1．4 传动滚筒
可伸缩带式输送机操作规程模版（四篇）
