盾构施工临水临电方案
临水临电专项施工方案
临水临电专项施工方案一、施工前准备工作1.进行现场踏勘，了解施工现场周围的水体和电力设备，包括位置、规模、温度等情况，以便对施工进行安全评估和规划。
2.针对临水施工，需与相关部门（如水利部门）协商，了解水位变化和洪水情况，确保施工期间不会受到突发水灾的影响。
3.针对临电施工，需与电力公司沟通，了解现有电力设备的电压、电流等参数，确保施工不会对电力设备造成影响。
4.安排现场安全人员，负责监控施工现场，确保施工人员遵守相关安全规定，并能及时处理突发情况。
二、临水施工方案1.制定详细的施工流程和操作规程，确保在施工过程中严格按照规定操作。
包括入水前的装备检查、安全培训、使用救生设备等。
2.保证临水作业人员配备合适的个人防护装备，包括救生衣、安全帽、防滑鞋等。
并确保防护装备的合格性和使用效果。
3.在进入施工现场前，需要对水体进行水质检测，确保水质符合操作要求，以避免因水质问题给施工带来困难。
4.临水作业人员必须具备一定的游泳能力，同时要定期进行医学体检，确保身体健康，能够适应临水作业环境。
5.制定合理的施工计划，避开雨季、洪水高峰期，确保施工过程中不受水位变化的限制。
6.设立安全警戒线，并设置合适的标志和警示牌，提醒施工人员注意安全。
三、临电施工方案1.临电施工前，需与电力公司协商，定期巡检所在区域的电力设备，确保设备安全运行，并了解电力设备的运行特点和潜在风险。
2.在施工现场设置可视警示标志和安全警戒线，提醒施工人员注意电流等电力设备的危险性，并放置隔离栅栏、安全警示牌等设施，保护施工人员的安全。
3.临电施工人员必须接受相关安全培训，熟悉电力设备的操作规程，了解应急处理措施，并且配备可靠的个人防护用具。
4.施工人员不得在电流较大的设备周围停留过久，以避免电流对人体造成危害。
5.施工人员不得擅自动用电力设备，必须由电力公司授权的人员操作，避免发生电气事故。
四、施工中的安全防护措施1.每日进行施工前的安全会议，明确每个施工人员的责任和安全措施。
临时用水用电施工方案(3篇)
第1篇一、方案概述为确保施工期间的临时用水用电需求，保证施工进度和质量，特制定本临时用水用电施工方案。
本方案旨在明确施工过程中临时用水用电的规划、安装、使用和维护措施，确保施工安全、高效、环保。
二、施工地点及范围本方案适用于本工程项目的施工区域，包括施工现场、临时办公区、生活区等。
三、施工内容1. 临时用水系统2. 临时用电系统3. 安全防护措施四、施工组织1. 组织架构2. 人员配备3. 施工进度安排五、临时用水系统1. 水源选择根据施工现场实际情况，选择就近的自来水管网作为水源。
如水源不足，可考虑打井取水。
2. 水管布置水管采用PVC或PE材质，按设计要求进行布置。
水管铺设应遵循以下原则：（1）水管走向应避开施工区域内的障碍物；（2）水管埋深应满足施工安全要求；（3）水管接口应严密，防止漏水；（4）水管应标明水流方向。
3. 供水设施（1）安装水泵：根据用水需求，选择合适的水泵，并确保水泵性能稳定；（2）安装阀门：在水管上安装阀门，便于控制水流；（3）安装过滤器：在水泵出口处安装过滤器，防止杂物进入水泵；（4）安装水表：在水管上安装水表，便于计量用水量。
4. 用水设施（1）安装消防栓：在施工现场、办公区、生活区等区域安装消防栓，用于消防用水；（2）安装水龙头：在施工现场、办公区、生活区等区域安装水龙头，方便施工人员和生活用水；（3）安装排水设施：在施工现场、办公区、生活区等区域安装排水设施，确保排水畅通。
六、临时用电系统1. 电力来源根据施工现场实际情况，选择合适的电力来源。
如就近的电网，可考虑采用三相四线制；如远离电网，可考虑使用发电机。
2. 电缆布置电缆采用YJV、YJLV等型材，按设计要求进行布置。
电缆铺设应遵循以下原则：（1）电缆走向应避开施工区域内的障碍物；（2）电缆埋深应满足施工安全要求；（3）电缆接口应严密，防止漏电；（4）电缆应标明相序。
3. 配电设施（1）安装配电箱：根据用电需求，选择合适的配电箱，并确保配电箱性能稳定；（2）安装断路器：在配电箱内安装断路器，便于控制电路；（3）安装漏电保护器：在配电箱内安装漏电保护器，确保用电安全；（4）安装接地线：在配电箱内安装接地线，防止漏电。
施工临时用电用水施工方案
施工临时用电用水施工方案1. 概述施工临时用电用水方案是在工程施工期间，为了满足施工过程中各项工艺需要而制定的临时用电用水计划。
该方案旨在确保施工期间电力和水资源的合理利用，保障施工工作的顺利进行。
2. 施工临时用电方案2.1 施工用电需求分析在施工期间，工地需要满足多个方面的用电需求，包括：•施工机械设备的用电需求：施工机械设备包括塔吊、起重机、混凝土搅拌机等，这些设备需要稳定的电源供应才能正常运行。
•施工现场照明需求：为了保证夜间施工的安全，工地需要提供良好的照明条件。
•临时办公用电需求：施工现场需要提供办公室用电，包括电脑、打印机等设备的供电。
•宿舍用电需求：为了保障施工人员的生活需求，宿舍区需要提供基本的用电设施。
2.2 施工临时用电方案设计根据施工用电需求分析，制定以下施工临时用电方案：•统一供电系统：工地统一供电系统接入主网电源，并配备自动跳闸开关、漏电保护器等设备，以保障用电安全。
•电缆敷设：根据工地实际情况和用电设备布置，合理安排电缆敷设路线，确保电缆安全可靠。
•用电设备分段供电：对于大功率用电设备，采用分段供电方式，避免同时开启导致过载。
•节能措施：在选择施工用电设备时，优先选择节能型设备，合理使用节能设施，减少用电损耗。
•安全防护：针对施工用电存在的安全隐患，设立防护设施，严禁私拉乱接电线，确保施工现场的用电安全。
2.3 施工临时用电方案执行根据施工临时用电方案设计，执行以下步骤：1.施工前的准备工作：检查统一供电系统的接线和电器设备是否正常运行，清理用电线路，并进行必要的维护和修缮。
2.电缆敷设：按照电缆敷设路线图，进行电缆的敷设，确保电缆安全可靠，并设置标志牌明确电缆敷设区域。
3.用电设备安装和调试：根据施工需要，安装各类用电设备，并进行必要的调试，确保设备正常运行。
4.用电设备分段开启：根据用电设备的功率和需求，合理安排开启时间，避免同时开启过多设备导致过载。
5.用电安全检查：定期对施工现场的用电设备进行安全检查，确保设备正常运行，杜绝安全隐患的产生。
施工临时用水、用电布置措施
施工临时用水、用电布置一、施工用电方案1 •我公司将根据业主提供的电源，设配电室，集中管理。
现场施工用电线路采用TN-S三相五线制接零保护系统，施工用电线靠围墙部分部分架空，其余部分采用埋地，过道路采用加钢套管保护。
场地照明采用在塔吊顶部或井架顶部设置投光灯，用于夜间施工照明。
2•现场用电情况如下(1)施工现场用电从业主提供变压器处的接驳点引入。
(2)现场用电计划宿舍楼及质检楼隔二层设置一只二级配电箱，其余幢每层设置一只二级配电箱。
3. 施工用电量计算建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：(1)全工地所用的机械动力设备，其它电气工具及照明用电的数量。
(2)施工总进度计划中施工高峰阶段同时用电的机械设备最高数量。
(3)各种机械设备在工作中需用的情况。
总用电量可按下列公式计算：〔送P 、P =1.05~1.10 K, —+K2瓦P2+ K3Z F3 + K4送P4I c 0电丿式中：P —供电设备总需要容量(KVA；PI—电动机额定功率(Kvy；P2 —电焊机额定功率(KVA;P3 —室内照明容量(Kv y；P4 —室外照明容量(KW；cos「—电动机的平均功率因数(在施工现场最高为0.75~0.78，—般为0.65~0.75 )K1 、K2、K3、K4 —需要系数；由于现场照明用电量所占的比重较动力用电量要少得多，所以照明用电量按动力用电量10%计算。
根据拟投入设备情况：刀P1=293KW 刀P2=231.6KVA取：K1=0.6 K2=0.6 k3=0.8 k4=1 cos =0.75贝U: P=490KVA现场需提供490KVA的容量。
4 •现场临电布置详见附图-02。
二、施工用水方案1. 施工用水细则(1)本工程根据业主提供的临水接驳点，分二路接出水管，组成供水网络，并在各需要用水部位留出水龙头。
(2)楼层施工用水按每幢设置一条竖向水管采用DN5 0管径布置至各施工层面，以满足结构及装饰施工用水，施工用水严禁使用消防水源。

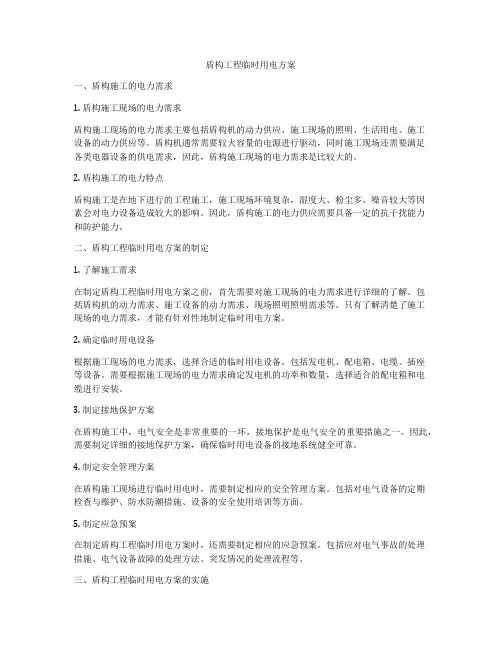

盾构工程临时用电方案
盾构工程临时用电方案一、盾构施工的电力需求1. 盾构施工现场的电力需求盾构施工现场的电力需求主要包括盾构机的动力供应、施工现场的照明、生活用电、施工设备的动力供应等。
盾构机通常需要较大容量的电源进行驱动，同时施工现场还需要满足各类电器设备的供电需求，因此，盾构施工现场的电力需求是比较大的。
2. 盾构施工的电力特点盾构施工是在地下进行的工程施工，施工现场环境复杂，湿度大、粉尘多、噪音较大等因素会对电力设备造成较大的影响。
因此，盾构施工的电力供应需要具备一定的抗干扰能力和防护能力。
二、盾构工程临时用电方案的制定1. 了解施工需求在制定盾构工程临时用电方案之前，首先需要对施工现场的电力需求进行详细的了解。
包括盾构机的动力需求、施工设备的动力需求、现场照明照明需求等。
只有了解清楚了施工现场的电力需求，才能有针对性地制定临时用电方案。
2. 确定临时用电设备根据施工现场的电力需求，选择合适的临时用电设备。
包括发电机、配电箱、电缆、插座等设备。
需要根据施工现场的电力需求确定发电机的功率和数量，选择适合的配电箱和电缆进行安装。
3. 制定接地保护方案在盾构施工中，电气安全是非常重要的一环，接地保护是电气安全的重要措施之一。
因此，需要制定详细的接地保护方案，确保临时用电设备的接地系统健全可靠。
4. 制定安全管理方案在盾构施工现场进行临时用电时，需要制定相应的安全管理方案。
包括对电气设备的定期检查与维护、防水防潮措施、设备的安全使用培训等方面。
5. 制定应急预案在制定盾构工程临时用电方案时，还需要制定相应的应急预案。
包括应对电气事故的处理措施、电气设备故障的处理方法、突发情况的处理流程等。
三、盾构工程临时用电方案的实施1. 临时用电设备的安装根据制定的临时用电方案，进行临时用电设备的安装。
包括发电机的摆放位置、配电箱的布置、电缆的敷设等工作。
2. 临时用电设备的调试在安装完临时用电设备后，进行设备的调试工作。
确保临时用电设备能够正常运行，并进行必要的测试。
盾构施工临时用电方案
杭州至富阳城际铁路工程土建施工SGHF-3标段盾构施工临时用电方案中铁四局集团有限公司杭州至富阳城际铁路工程土建施工SGHF-3标段项目经理部二〇一八年十二月盾构施工临时用电方案编制：审核：批准：目录一、工程概况 (1)二、编制依据 (1)三、电压、负荷等级分类 (2)四、供配电方式 (2)五、施工负荷统计及计算 (2)六、总体配电方案 (3)七、供电设施施工要求 (8)八、用电安全技术措施 (14)九、用电安全组织措施 (16)十、触电事故应急预案 (17)十一、附表 (19)一、工程概况中村站～中文区间风井区间盾构段线路出中村站后向西，沿320国道敷设到达区间风井。
沿线依次下穿320国道，斜交、平行下穿，正面穿越快速路隧道围护桩，下穿泄洪渠，侧穿金家岭一桥，320国道地面交通繁忙，地下管线密布。
中村站～中文区间为双圆盾构区间。
隧道设计起止里程为左线：DK4+422.977～DK5+621.000，区间全长约为1198.023m；右线：DK4+422.977～DK5+616.133，区间全长约为1193.156m。
该段盾构区间平面线路左线由直线段、半径分别为R=700m圆曲线段及缓和曲线段组成。
右线由直线段、半径分别为R=700m的圆曲线段及缓和曲线段组成。
左右线线路间距在13～15.8m左右。
线路在纵断面上采用一字坡，左线上坡坡度为12‰，24‰，20‰；右线上坡坡度为12‰，24‰，20‰，，隧道顶埋深约12m～22m。
区间结构形式为盾构法圆形隧道错缝拼装管片，管片内径5.5m，外径6.2m,环宽1.2m。
区间平面布置图如图2.1-1。
图2.1-1 盾构区间平面布置图二、编制依据（1）《施工现场临时用电安全技术规范》（JGJ46-2005）；（2）《建设工程施工现场供用电安全规范》（GB50194—93）；（3）《供配电系统设计规范》（GB50052—95）；（4）《建设工程施工现场供用电安全规范》（GB50194-2005）；（5）甲方提供的现场电源资料；（6）现场临时用电设备负荷和配置资料。
2临水临电专项施工方案
2临水临电专项施工方案一、前期准备工作1.确定施工区域范围及要求：根据设计要求和实际情况确定施工区域范围，包括接近河流或水体的工程范围以及要施工的电力设施范围等。
2.测量地形地貌：对施工区域进行详细的地形地貌勘测，了解河道位置、河床情况、河边地势等情况，有助于确定施工方案和施工工艺。
3.确定施工关键点：确定施工中的重要节点，如截流措施、临时水电布置、施工间隙处理等，提前做好准备工作，确保施工进度和质量。
4.制定施工计划：根据实际情况和施工要求，制定详细的施工计划，包括施工队伍组织、施工物资准备、施工工艺设计等内容。
二、施工过程1.水电布置：在施工前，需要对临水临电的工程进行布置，包括搭建临时水电设施、设置安全防护措施等，确保施工过程中的供电和供水安全。
2.截流措施：在临水临电施工中，需要采取截流措施，确保施工现场不受水体流动和涌泄的影响，保障施工安全和质量。
3.施工工艺：根据设计要求和实际情况，采取适当的施工工艺，控制施工过程中的水土流失、沉淀物排放等环境影响，确保施工质量和环保要求。
4.管理监督：在施工过程中，需要做好现场管理和监督工作，确保施工队伍的安全和施工质量，及时处理施工中的问题和异常情况。
5.安全防护：在临水临电施工中，安全是第一要务，需要设置完善的安全防护措施，加强安全教育和培训，确保施工过程中的人员和设施安全。
6.环境保护：在施工过程中，需要加强对环境的保护和治理，减少施工对周围生态环境的影响，保护水体和周边生态系统的完整性和稳定性。
三、施工后期工作1.收尾工作：在施工结束后，需要对施工现场进行清理整理，还原施工区域原貌，清理施工垃圾和残留物，做到无痕施工。
2.工程验收：对临水临电施工工程进行验收，检查工程质量及环保效果，确保工程符合设计要求和相关标准，达到预期效果。
3.安全交底：对施工过程中的安全事故和问题进行总结和交底，吸取经验教训，提升安全管理水平，做到事故预防和管理。
4.环境监测：对施工过程中的环境变化进行监测评估，评估施工对周围环境的影响，做好环境保护和治理工作，确保周围生态系统的平衡和稳定。
临水 临电工程施工方案
临水临电工程施工方案一、工程概况临水临电工程通常是指在水域或电力设施附近进行的工程建设，其中涉及到水域生态环境保护和电力设施安全等问题。
本方案针对临水临电工程施工的特点，提出了相应的施工方案和措施，以确保工程施工的安全性和环境保护性。
二、工程内容本工程主要包括以下内容：1. 临水工程施工：主要包括水域边坡防护、水下工程建设、水体清淤、岸线整治等工作。
2. 临电工程施工：主要包括电力线路的铺设、变电站设施的建设、电力设备安装调试等工作。
三、施工环境分析1. 临水施工环境：水域环境复杂，包括水质、水流、水深等因素，施工作业面临水深不一、水流汹涌等问题。
2. 临电施工环境：电力设施附近往往有高压电线、变电设备等，施工作业需要格外小心谨慎。
四、施工方案1. 临水工程施工方案1.1 施工前期准备在施工前，需要对施工区域的水情、地质、环境等情况进行调查和评估，为后续施工工作提供依据。
同时，还需制定详细的施工方案和应急预案，以及开展施工人员的安全培训和技能培训。
1.2 施工中期工作在施工过程中，需要根据实际情况采取相应的水下施工技术，采取合理的水下设备和工具，保障施工作业的顺利进行。
同时，还需采取相应的水质保护措施，确保施工对水质的影响降到最低。
1.3 施工后期工作在施工结束后，需要对施工区域进行清理和整治，还需对施工材料和设备进行清理和归库。
同时，还需进行相关的环境监测和评估。
2. 临电工程施工方案2.1 施工前期准备在施工前，需要对施工区域的电力设施和线路进行检查和评估，确定施工范围和施工工艺。
同时，还需做好施工场地的平整和清理，为后续施工作业做好准备。
2.2 施工中期工作在施工过程中，需要根据设计要求和实际情况制定详细的施工工艺和施工方案，确保施工作业的进展顺利。
同时，还需注意施工现场的安全管理和环保措施。
2.3 施工后期工作在施工结束后，需要对施工区域进行清理和整治，还需对施工设备和材料进行清理和归库。
隧道工程--临水临电专项方案
隧道工程--临水临电专项方案
一、背景介绍
隧道工程是一项复杂而具有挑战性的工程，其中临水临电部分是隧道工程中重要的专项工程之一。
本方案旨在介绍隧道工程临水临电的相关措施和方案。
二、临水临电措施
1. 水源保护：隧道工程在施工过程中必须注意水源的保护，防止施工污染水源。
具体措施包括：
- 每天对施工区域进行清洁，防止污染物进入水源。
- 设置合理的隔离带，确保施工带不会对水源造成影响。
- 在施工阶段采用合适的污水处理设备，保证废水经过处理后再排放。
2. 电力供应：灯光和电力是隧道工程中必不可少的部分，为保证隧道的正常运行，需要合理的电力供应方案。
具体措施包括：- 确定电力供应来源，并进行合理规划，以满足隧道的用电需求。
- 对电力设备进行定期检修和维护，确保其正常运行。
- 设立应急电源，以应对可能的电力中断情况。
三、其他注意事项
1. 安全防护：在临水临电工程中，安全防护是至关重要的。
必须确保工作场所的安全，并严格按照相关法规和标准进行操作。
2. 环境保护：隧道工程对环境的影响较大，必须采取相应的环境保护措施，减少对周围环境的影响。
四、总结
隧道工程临水临电部分是确保隧道正常运行的重要环节，只有合理的措施和方案才能保证工程的顺利进行。
本专项方案提供了相关措施和注意事项，以期为隧道工程的临水临电工作提供参考。
以上为《隧道工程--临水临电专项方案》的简要介绍。
详细内容请查阅附件。
隧道工程施工临时用电及盾构用电设计要求
隧道工程施工临时用电及盾构用电设计要求
隧道工程施工临时用电和盾构用电的设计要求如下：
1. 施工现场临时用电设计要求：
- 临时用电应保证施工现场各项工程施工活动的正常进行，如
照明、电动工具、起重设备、通风设备等。
- 临时用电设备应符合国家电力行业标准，保证负荷能力和使
用可靠性。
- 临时用电设备安装位置应合理，设备间距要求符合安全要求。
- 临时用电设备应根据需要设置漏电保护器、过载保护器和短
路保护器，确保用电安全。
2. 盾构机用电设计要求：
- 盾构机用电采用供电柜进行配电，电缆要求选用耐火、耐油、耐磨损的材料，保证机械性能和安全性能。
- 用电设备应满足盾构机的运行需求，包括主推进液压设备、
土体输送设备、掘进轮组和顶卸装置等。
- 盾构机用电设备安装位置要合理，便于操作和维修。
盾构机
电缆要与水源和传感器等隔离，防止水和传感器信号干扰。
- 盾构机用电设备的绝缘电阻应符合规定，确保用电安全。
3. 设计要求：
- 根据施工现场的实际情况和工程特点，确定临时用电和盾构
用电的负荷需求。
- 临时用电和盾构用电的设计应符合国家电力行业标准和相关
规范。
- 临时用电和盾构用电的设计应考虑安全性、可靠性和效率等
因素。
- 设计应充分考虑施工现场的环境条件和用电设备的特点，确保设计方案的实施和使用效果。
需要强调的是，具体的施工临时用电和盾构用电设计要求，应根据具体的工程情况和要求进行设计和调整。
以上是一般性的设计要求，仅供参考。
盾构施工临时用电方案
盾构施工临时用电方案1. 编制依据（1）GB 16844-2008 普通照明用自镇流灯的安全要求（2）GB 14050-2008 系统接地的型式及安全技术要求（3）GB 19517-2004 国家电气设备安全技术规范（4）GBT 9089.1-2008 户外严酷条件下的电气设施（5）GBT 13869-2008 用电安全导则（6）GBT 15145-2008 输电线路保护装置通用技术条件（7）GBT 19185-2003 交流线路带电作业安全距离计算方法2．工程概况哈尔滨地铁一号线9标包含两站（南直路站、哈尔滨东站站），两区间（哈尔滨东站站～南直路站区间、南直路站～交通学院站区间）。
南直路站至交通学院站区间设计里程SK15+746.436～SK16+438.485，区间总长692.049m；哈尔滨东站站至南直路站区间设计里程SK16+618.485～SK17+133.428，区间总长514.943m；隧道覆土厚度最小约9m，最大14.1m；平面最小曲线半径为350m，最大坡度为25‰；3.气候状况哈尔滨地处松花江中游，属中温带大陆季风气候，冬季漫长寒冷干燥，多西北风，夏季短暂温热多雨，春季多风，秋季凉爽。
全年平均气温3.5℃，一月最冷，七、八月最热，历史最高气温41℃，最低气温-41.4℃，全年无霜期150天左右，结冰期190天左右。
年平均降雨量530mm，多集中在七、八两个月。
多年平均蒸发量1501.4mm，季节性冻土发育，每年十月末开始结冻，至翌年三月中旬开始融化，六月初化透，最大冻结深度2.0m。
4. 方案4.1 总则根据现场要求，备用电方案分为盾构机用电和附属设备用电两部分：一、盾构机用电是使用预装配的两台10KV，1600KV A的高压开关柜柜直接接到盾构机的高压柜，经盾构机上面的1600KV A变压器进行供电。
二、盾构机附属设备用电是使用预装配的一个630KV A的变压器和现有的一个160KV A的变压器共同供电。
临水临电安全专项施工方案
临水临电安全专项施工方案一、项目概况二、施工前期准备1.明确施工区域的边界和范围，必要时进行标识和隔离。
2.对施工区域的水域或电源设备进行彻底检查，确保不存在隐藏的危险或隐患。
3.安排专业人员进行水质和电源设备的检测，确保施工区域的安全状况。
三、施工方案1.临水施工（1）确保水域没有暗流和急流，并采取必要的防护措施。
对于水质较差的区域，应佩戴个人防护装备。
（2）选派熟悉水域操作的人员，确保能够熟练应对突发事件，如落水或溺水。
（3）如果需要在水中施工，应使用合适的潜水设备和防护装备，严禁单独作业。
（4）施工过程中，必须设置专职监护人员在施工区域内监督，并向其他参与人员进行及时安全提示。
2.临电施工（1）临时用电设备的选择和安装应符合相关安全标准，并由专业电工进行操作和维护。
（2）严禁在电源设备附近使用易燃、易爆物品，确保周围环境清洁。
（3）施工过程中，所有人员必须佩戴绝缘鞋和绝缘手套，并以防止电离的方式进行作业。
（4）定期检查用电设备的接地情况，确保其正常工作并能够及时排除任何电击危险。
四、事故应急预案1.建立事故报告和处理制度，明确事故责任链和部门职责。
2.配备必要的应急救援设备，如救生圈、救生绳等。
3.组织事故应急演练，提高人员的应急处理能力和自救能力。
五、施工后期整理1.收集并整理施工过程中的安全记录和事件处理情况，作为经验总结和教训吸取。
2.清理施工现场及周边区域，确保不留下任何安全隐患。
3.进行施工成果的验收和评估，保证项目的质量。
六、安全宣传和培训1.定期进行安全宣传教育，提高人员的安全意识和知识水平。
2.为施工人员提供必要的安全培训，确保他们具备必要的操作技能和应急处理能力。
七、施工期间的注意事项1.严禁酗酒和吸烟，避免造成火灾和其他安全事故。
2.在施工现场设立安全警示标志和提示牌，引导人员注意安全。
3.临水施工时，必须佩戴救生衣，并确保救生设备的及时可用。
八、总结临水临电安全专项施工方案是确保在施工过程中人员和设备安全的基础，针对实际情况制定临时措施和应急预案，提高施工人员的安全意识和应急处理能力。
盾构施工临水临电方案
一、工程概况施工区间为麓山站～1＃风井,始发井设置在麓山站.盾构施工顺序为麓山站～1＃风井，线路全长4500m。
麓山站～1＃风井区间最小平面曲线半径为1200m，最大纵坡为27‰，隧道顶埋深8。
1m~29.5m。
区间盾构左线隧道起止里程ZCK17+798。
327～ZCK22+237。
600，隧道长4445。
843m（含链长6。
570m），右线隧道起止里程YCK17+794.276～YCK22+237。
600，隧道长4449。
262m(含链长5。
938m)。
二、水文地质情况1。
地表水区间隧道YCK17+850～YCK18+050段与岷江相交,交角约47°，岷江宽约40m，勘察期间(2015年9月底)水深约1。
3m，流向西南.水流以受人为控制，该河常年流水，水量受上游来水及降水补给，自东向西泾流，排泄方式以向下游泾流为主，蒸发、下渗为辅。
2。
地下水的赋存及类型根据成都区域水文地质资料及地下水的赋存条件，地下水主要有三种类型:一是赋存于填土层的上层滞水，二是第四系砂卵石层的孔隙水,三是基岩裂隙水。
1）上层滞水上层滞水呈透镜体状分布于地表，赋存于地表填土层，大气降水和附近居民的生活用水为其主要补给源.水量变化大,且不稳定。
2）第四系孔隙水拟建场地内砂卵石层较厚，且成层状分布，其间赋存有大量的孔隙水,其为潜水，水量、水位较稳定，在卵石土层中大气降水和区域地表水为其主要补给源。
3）基岩裂隙水拟建场地下伏基岩为白垩系灌口组紫红色泥岩,基岩裂隙较发育,地下水的流动,将所含石膏溶蚀,并顺溶蚀孔或裂隙形成网络状的风化带溶蚀孔和溶隙，为地下水的补给、储集、径流创造了良好的通道和空间，形成风化带含水层.但由于泥岩质软，裂隙多为微张或闭合状,且溶孔溶隙的发育深度受地下水动力条件的限制，当深度较大时,溶蚀孔洞减少，溶隙也减少，含水量下降.该含水层地下水富集规律性较差，在一定条件下,某些地方可形成富水块段。
根据相关水文地质资料，渗透系数K一般为0。
临水临电安全专项施工方案
临水临电安全专项施工方案本工程的施工用水从现场甲方提供的主供水管和主供线路接出，根据需要接表使用。
为确保施工用水的安全和稳定，必须严格按照标准化施工布置。
具体措施如下：1.水源：本工程的给水水源由市政给水管直接供给。
自来水经总水表计量后引入现场作为备用水源。
2.给水管选择：本工程属于砖混结构的建筑，主要砼、砂浆由商品混凝土公司提供。
施工现场用水主要用于梁、板、柱、墙砼的养护、零星砼、砂浆搅拌及生活用水等。
施工现场申请自来水公司安装主管DN50，支管DN32，能满足施工现场生产和生活用水。
3.供水管布置：生产及临设、砂浆搅拌台等用水点流设DN25主管，各楼层每层设DN25支管，设DN15水管。
4.水管敷设：供水干管从主水管接出，总平面上沿围墙边敷设，各支管从干管接至各用水点，上楼层的水管沿构造柱引上楼层，水头留在排水口附近。
四、临时用电专项安全施工方案一）施工用电设计1.用电负荷计算：本工程的用电负荷主要由施工现场临时用电、施工机械、临时照明等组成。
根据建筑专业平立剖工作图和给排水、弱电、通风等相关专业提供的设备负荷资料，计算出施工用电的总负荷。
2.用电线路选择：根据施工用电的总负荷，选择适当的电缆和线路。
电缆和线路必须符合《民用建筑电气设计规范》16-2008和《供配电系统设计规范》GB-95的要求。
3.用电设备选择：根据施工用电的需要，选择适当的用电设备。
用电设备必须符合《建筑设计防火规范》GB－2006和《高层民用建筑设计防火规范》GB-95（2001版）的要求。
二）施工现场临时用电1.施工现场临时用电的供电方式：本工程的临时用电从现场甲方提供的主供线路接出，根据需要接表使用。
2.施工现场临时用电的线路布置：临时用电线路必须符合《施工现场临时用电安全规范》-46-2005和《10KV及以下变电所设计规范》GB-94的要求。
临时用电线路应沿墙面或隔离带布置，不得穿过人行道、车行道等地方。
3.施工现场临时用电的设备安装：临时用电设备必须符合《施工现场临时用电安全规范》-46-2005和《低压配电设计规范标准》GB-95的要求。
临水临电施工方案
临水临电施工方案一、临水施工方案1.施工前的准备工作（1）明确施工目标：确定施工的具体目标和要求，包括施工时间、施工范围、施工内容等。
（2）制定施工计划：根据施工目标，制定详细的施工计划，包括人员安排、施工顺序、施工方法等。
（3）提供相关材料和设备：准备好需要的施工材料和设备，包括挖掘机、钻机、砼搅拌车等。
2.施工过程（1）准备工作：将施工现场清理干净，确保没有杂物和障碍物。
根据设计要求确定施工的位置，并进行标记。
（2）进行挖掘：根据设计要求，在施工位置进行挖掘，确保挖掘的深度和大小符合要求。
（3）进行加固：在挖掘完成后，对施工位置进行加固处理，包括搭建支撑结构和加固土方施工等。
（4）安装配件：根据设计要求，安装相关的配件，如管道、阀门等。
（5）检验施工质量：对施工进行检验，确保施工质量符合要求。
3.施工后的清理工作（1）清理施工现场：将施工现场清理干净，清除施工过程中产生的垃圾和废料。
（2）进行验收：根据相关标准和规范，进行验收工作，确保施工质量符合要求。
（3）制定保养计划：根据设备和材料的特点，制定相应的保养计划，定期进行维护和保养工作。
1.施工前的准备工作（1）明确施工目标：确定施工的具体目标和要求，包括施工时间、施工范围、施工内容等。
（2）制定施工计划：根据施工目标，制定详细的施工计划，包括人员安排、施工顺序、施工方法等。
（3）提供相关材料和设备：准备好需要的施工材料和设备，包括电缆、电线、开关等。
2.施工过程（1）准备工作：将施工现场清理干净，确保没有杂物和障碍物。
根据设计要求确定施工的位置，并进行标记。
（2）进行电线布置：根据设计要求，进行电线的布置工作，包括电线的敷设和固定等。
（3）进行电缆敷设：根据设计要求，进行电缆的敷设工作，包括铺设、固定和接线等。
（4）安装开关和插座：根据设计要求，进行开关和插座的安装工作，确保安全可靠。
（5）检验施工质量：对施工进行检验，确保施工质量符合要求。
盾构机专项用电方案
#### 一、概述盾构机作为地铁、隧道等地下工程建设的核心设备，其施工过程中的用电需求至关重要。
为确保盾构机高效、安全地运行，特制定本专项用电方案。
#### 二、用电需求分析1. 用电设备分类：- 动力设备：包括盾构机本体、辅助设备（如通风机、排水泵等）。
- 照明设备：施工现场照明、生活区照明。
- 其他设备：如龙门吊、砂浆拌合站等。
2. 用电量估算：- 根据现场实际情况，对动力设备、照明设备等分类进行用电量估算。
- 采用以下公式计算工地用电量：\[ S（KVA）=K（K1K2P1/ \cos \alpha P2K3） \]其中：- \( S \) 为工地用电量（KVA）- \( K \) 为备用系数，取1.05- \( P1 \) 为工地动力设备的额定输出功率总和（KW）- \( P2 \) 为工地照明设备用电总和（KW）- \( \alpha \) 为动力设备平均效率，取0.85- \( \cos \alpha \) 为电源功率因数，平均取0.8- \( K1 \) 为全部动力同时使用系数，取0.7- \( K2 \) 为动力负荷系数，取0.75- \( K3 \) 为照明设备同时使用系数，取0.9#### 三、变压器选择根据用电量计算结果，选择合适的变压器容量。
例如，若工地用电量为630KVA，则应选择容量为630KVA的变压器。
#### 四、配电系统设计1. 高压配电室：- 在施工现场设高压配电室，就近引入高压。
- 从高压配电室接出的高压电缆，经始发井输往地下洞壁悬挂，输送到盾构机后配套拖车上的电缆卷筒上。
2. 低压配电柜：- 经变压器降压至380V，与低压配电柜相连。
- 将低压电能分配输往机上各用电设备。
3. 配电线路：- 采用三相五线制，确保用电安全。
- 所有用电设备均采用一机一闸制。
#### 五、用电安全管理1. 电气工程师：- 指派一名电气工程师，专职负责施工现场的用电安全。
2. 安全措施：- 定期检查电气设备，确保设备完好。
盾构始发临时供电供水通风及始发场地布置方案
盾构始发临时供电供水通风及始发场地布置方案
1.1 盾构始发供电盾构机供电从现场业主提供的高压电源接入点（
10KV ）引出，接入盾构机。
在前期场地硬化过程中，已预埋DN100
管道（从高压电源接入点到盾构始发井）方便后期穿入。
至始发井西侧西北角下井，沿盾构机方向每十米安装一个电缆挂钩，一直布置到盾构机第四节台车上的电缆放置区，并与盾构机上盘于电缆卷筒上的200 米软电缆相连。
敷设连接的硬电缆长度为200 米，将电缆剩余部分盘卷起来并悬挂于始发井的侧墙上（高压电缆为
3X50+3X25/2 ）。
1.2 盾构始发供水、排水盾构机用水为单循环用水，从地面预留的
自来水接入点
（DN100 ）引至地面蓄水池，再从蓄水池上分管接至盾构机供水管上（一根DN80）。
由于盾构下坡掘进，施工产生的污水将流入盾构机前
端，由设置在盾构机内部的抽水机将水抽入始发井沉淀池
（污水管一根DN80），污水经三级沉淀后方可排入地面市政
管道。
1.3 盾构始发通风盾构机始发时，由于没有完全在隧道内，不需要
另外设
置通风设备，只要利用盾构机上自备的风机即可满足盾构始
发施工时的通风要求。
后期盾构正常掘进后，在中板上设置
通风机为盾构施工供风，通风管为①1000mm。
1.4盾构机始发场地布置图详见附图二“盾构机始发场地平面布置
图” 。
1.5洞内照明、管线、走道板布置图洞内管线、管线、走道板布置
见洞内管线布置图。
洞内
照明灯具高压钠灯，额定功率150W，沿380/220V照明线走
向布置，间距6m，确保洞内照明质量。
图1.5-1洞内管线布置图。
临水临电施工方案
临水临电施工方案第1篇临水临电施工方案一、项目背景为满足某项目施工期间用水用电需求，确保项目顺利进行，根据我国相关法律法规，结合项目实际情况，制定本临水临电施工方案。
二、施工目标1. 确保施工期间用水用电安全、稳定、可靠。
2. 满足施工现场用水用电负荷需求。
3. 合理配置资源，降低施工成本。
三、施工原则1. 遵循国家相关法律法规，确保施工安全、环保。
2. 尽量利用现有设施，减少重复建设。
3. 优化施工方案，提高施工效率。
四、施工内容1. 临时用水a) 施工现场设置临时用水点，满足施工用水需求。
b) 临时用水管道敷设，确保供水平稳。
c) 设置临时用水设施，如水箱、水泵等。
d) 做好临时用水设施的维护与管理。
2. 临时用电a) 施工现场设置临时用电点，满足施工用电需求。
b) 临时用电线路敷设，确保供电稳定。
c) 设置临时用电设施，如配电箱、电缆等。
d) 做好临时用电设施的维护与管理。
五、施工安排1. 施工前期a) 完成现场踏勘，了解现场用水用电情况。
b) 制定施工方案，明确施工内容、施工计划及施工要求。
c) 提交相关部门审批，取得施工许可。
2. 施工中期a) 按照施工方案，进行临时用水用电设施安装。
b) 确保施工质量，定期对临时设施进行检查、维护。
c) 及时解决施工中出现的问题，确保施工进度。
3. 施工后期a) 完成临时用水用电设施拆除，恢复现场原状。
b) 对临时设施进行验收，确保符合相关规定。
c) 整理施工资料，归档备查。
六、施工要求1. 临时用水a) 确保水源质量，满足生活、施工用水需求。
b) 临时用水管道敷设合理，无渗漏现象。
c) 临时用水设施运行正常，定期进行检查、维护。
2. 临时用电a) 临时用电线路敷设规范，无安全隐患。
b) 配电箱、电缆等设备符合国家标准，运行稳定。
c) 临时用电设施定期进行检查、维护，确保用电安全。
七、安全与环保1. 施工期间，严格遵守国家相关法律法规，确保施工安全。
施工现场临电、临水方案
施工现场临电、临水方案1临电方案本工程根据招标文件说明，中标后我公司负责购置从业主提供630KVA施工现场箱变接口至站厅、站台各工作现场及生活区用电处的电缆、配电柜、电表等设备及材料，在接受配电之日起，在整个施工期间，维护配电设施，保证其安全运行，负责对本工程的实施与缺陷修复以及职工生活所需全部电力（包括提供监理工程师驻地的用电）的供应，并根据工程需要配备发电机组，作为后备电源。
进入施工场地的同时，由驻地监理工程师协调我公司（地盘管理者）向其它承包商提供电源接口，并办理相关手续。
1.1临时用电设计概述按照《建筑工程施工现场供用电安全规范》（GB50194-93）的规定。
结合本标段安装工程施工面积大、用电施工承包商多、负荷点移动性大的特点，施工用电采用树干—放射为主要方式的混合配电方式，用电量均根据每个站施工高峰时期使用计算。
自临时用电变压器引三路电源供给地面上临时设施用电、站内施工用电、隧道区间施工用电总配电箱。
站内自用电总配电箱引两个回路架空敷设供各点动力箱和照明箱接入电源。
站厅层、站台层根据施工用电的情况，设置配电箱（原则上通道每隔20米设置配电箱一台）。
配电箱内的漏电开关额定电流不小于60A，漏电动作电流不超过30mA，作为施工用电的机具接线点。
在站台层、站厅层分别设置照明配电箱，各层独立控制，确保临时用电不被其它施工面因其它原因造成断电影响。
地面上临时设施的用电分为办公用电、加工场区用电、其它临时设施用电三个回路。
分别由架空线路引至各用电设备，其中加工场动力用电应采取一机一闸的方式供电。
隧道区间内施工用电线路设置三级配电，一级配电设置于供电电源附近；二级配电设置于供电电源下车站内，一级配电与二级配电间线路采用三相五线制；三级配电设置于区间遂道内，为进场承包商提供照明及小型机具供电，采用单相三线制，即相线、零线和接地线。
设备调试试运转原则上使用正式电源，如正式电源不能投入时，对于用电负荷较大的设备试车时需事先计算用电负荷容量，征求监理或业主同意后方可使用临时电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工区间为麓山站~1#风井，始发井设置在麓山站。
盾构施工顺序为麓山站~1#风井, 线路全长4500m麓山站〜1#风井区间最小平面曲线半径为1200m最大纵坡为27%。
，隧道顶埋深~。
区间盾构左线隧道起止里程ZCK17+~ZCK22+隧道长（含链长），右线隧道起止里程YCK17+~YCK22+隧道长（含链长）。
二、水文地质情况1.地表水区间隧道YCK17+85〜YCK18+05段与岷江相交，交角约47°,岷江宽约40m勘察期间（2015 年9 月底）水深约，流向西南。
水流以受人为控制，该河常年流水，水量受上游来水及降水补给，自东向西泾流，排泄方式以向下游泾流为主，蒸发、下渗为辅。
2.地下水的赋存及类型根据成都区域水文地质资料及地下水的赋存条件，地下水主要有三种类型：一是赋存于填土层的上层滞水，二是第四系砂卵石层的孔隙水，三是基岩裂隙水。
1 ）上层滞水上层滞水呈透镜体状分布于地表，赋存于地表填土层，大气降水和附近居民的生活用水为其主要补给源。
水量变化大，且不稳定。
2 ）第四系孔隙水拟建场地内砂卵石层较厚，且成层状分布，其间赋存有大量的孔隙水，其为潜水，水量、水位较稳定，在卵石土层中大气降水和区域地表水为其主要补给源。
3）基岩裂隙水拟建场地下伏基岩为白垩系灌口组紫红色泥岩，基岩裂隙较发育，地下水的流动，将所含石膏溶蚀，并顺溶蚀孔或裂隙形成网络状的风化带溶蚀孔和溶隙，为地下水的补给、储集、径流创造了良好的通道和空间，形成风化带含水层。
但由于泥岩质软，裂隙多为微张或闭合状，且溶孔溶隙的发育深度受地下水动力条件的限制，当深度较大时，溶蚀孔洞减少，溶隙也减少，含水量下降。
该含水层地下水富集规律性较差，在一定条件下，某些地方可形成富水块段。
根据相关水文地质资料，渗透系数K一般为〜d,平均为d,与上部卵石含水层相比，属于弱透水层或不透水的隔水层，可视为相对隔水底板3.地下水的补给、径流、排泄及动态特征1）地下水的补给、径流、排泄成都市充沛的降雨量（多年平均降雨量947mm年降雨日达140天），构成了地下水的重要补给源之一，还主要接受NV方向的地下水侧向径流补给。
成都地区地下水总的流向为北西向南东。
2）地下水的动态特征拟建区间内地下水具有埋藏浅，季节性变化明显，水位线起伏较小的特点。
根据区域水文地质资料，成都地区丰水期一般出现在7、8 9月份，枯水期12、1、2月份，以8月份地下水位埋深最浅，其余月份为平水期。
根据本阶段勘察，该场地范围内地下水静止水位埋深约为〜。
据四川省地矿厅环境地质监测总站对成都市地下水动态长期观测资料，在天然生态状况下，丰水期地下水位正常埋深约为3m,地下水位年变幅约为〜。
4.水化学特征1）水质类型据本阶段及搜集临近工程室内试验成果，本地区地下水水质类型主要为HCO • CI--CT型、—CeT.Mg2+型；PH值，矿化度I。
2）水的腐蚀性（1）地下水根据《岩土工程勘察规范》（GB50021-2001 （2009年版），按U类环境类型及B类地层渗透性判定，地下水对混凝土结构及钢筋混凝土结构中钢筋的腐蚀性见下表：地下水腐蚀性一览表此外，灌口组泥岩含石膏、钙芒硝，岩石可能有SQ腐蚀，施工阶段应加强水质化验，查明地下水对砼、钢筋、钢结构的腐蚀性。
3)土的腐蚀性据代表性地基土的腐蚀性试验结果，区内地基土对混凝土结构微腐蚀性，对钢筋混凝土结构中的钢筋微腐蚀性，对钢结构微腐蚀性。
施工中仍应加强地基土取样分析、复查其腐蚀性工作。
土的腐蚀性评价列下表：5.岩土层的富水性及渗透系数本工程范围内地层在垂直剖面上，自上而下为人工填土，粉质黏土，砂层，卵石层, 基岩全、强、中、微风化。
主要岩土层的渗透性参数参照《城市轨道交通岩土工程勘察规范》后，综合确定水文参数。
区间主要岩土层特性及水文地质参数详见下表：6.抗浮水位的确定本区间结构部分位于饱水的卵石含水层中，在设计、施工及使用中，必须重视地下水的水压力及浮托作用的影响。
根据地下水位的高度进行区间结构抗浮验算，不满足抗浮要求时须采取抗浮措施（如抗拔桩、抗浮锚杆等）。
根据地铁1号线火车南站资料结合钻探以及四川省地矿厅环境地质监测总站对成都市地下水动态长期观测资料，在天然生态状况下，丰水期地下水位正常埋深约为3m历史最高水位埋深约为；地下水位年变幅约为1〜。
建议抗浮水位埋深采用2m，标高采用〜。
三、编制依据1、《电力工程电缆设计规范》GB5021乙942、《岩土工程勘察规范》（GB50021-2001 （2009年版）3、《建筑电气规范》GB500554、《施工现场临时用电安全技术规范》 (JGJ46-2005)5、《电线电缆及其附件实用手册》6、《建筑施工手册》7、《电线电缆及其附件实用手册》8、《建筑工程施工现场供用电安全规范》(GB50194-93) ；9、《低压配电设计规范》(GB50054-95) ；10、《供配电系统设计规范》(GB50052-95) ；11、《通用用电设备配电设计规范》(GB50055-93) ；四、施工用水总体说明建筑工地水源的选择，车站四周设有降水井，井中地下水满足施工要求，故此处水源为降水井的地下水和市政供水。
进行施工现场水管网的铺设时，铺设原则是在保证不间断供水的情况下，管道铺设越短越好，同时还考虑到在施工期间各段管网具有移动的可能性。
本工程铺设类型采用树枝状和环形管网相结合铺设。
现场只考虑施工临时用水、生活用水。
不考虑水头损失的计算，因水头损失的计算目的在于确定水泵的扬程。
为确保施工用水，必须预先做好水资源调查，了解施工现场周围自来水管道的布置、走向、管径、埋设深度及自来水压力等情况。
1. 循环水系统盾构机始发时使用降水井供水和市政供水管供水，引自底板循环水池，作为盾构机内循环用水和施工用水的水源。
循环水池的水经多级泵输送到循环水管，从多级泵出口铺设水管引到隧道内的进水管，进水管通过盾构机的循环水系统，提供冷却、台车用水、土仓加水等一切隧道内的施工用水，循环水通过隧道内铺设的回水管送到冷却塔冷却，冷却完的水进入循环水池继续水系统的循环。
循环水系统中必须保证水压和供水量，这对施工也是一个重要的因素。
2. 污水系统为确保盾构施工的顺利进行，隧道内的污水必须及时有效地抽出洞外。
在盾构机尾处用气动隔膜泵可以把水抽到台车上的污水箱里，污水箱里的水再通过水泵抽出洞外，其中在隧道掘至最低点时，还要在最低点处安一台污水泵，把最低点的积水及时抽出洞外，在洞外用污水池来沉淀污水，污水池位于底板，左右盾构井之间位置，沉淀的污水用潜水泵抽到地面处理。
这就是大概的污水系统，污水在隧道施工中也是一个很重要的部分。
3. 地面施工用水盾构机始发掘进后，地面场地需用水的地方包括：制浆站、管片堆场、机修房、洗车槽、生活办公，水源同样是由降水井与市政水管共同提供。
施工总体用水示意图及施工用水系统图如下所示：图总体用水示意图图施工用水系统图五、用水量的确定循环水池位于中板，在车站配线段靠近始发端头处，用钢板焊接成水箱，长9 米、宽米、高2米，左右线各布置1个，总容积为162m3。
单条区间总长约4500m,,在这个区间范围内两条线共需DN100mm*6的循环水管约1500根，每根水管蓄水量为，总蓄水量为，两条线是。
每环掘进用水量：冲洗管片、冲洗盾尾、冲洗台车、二次注浆、注浆洗泵用水，以及其他临时突发用水等，掘进一环大概用水量为，两条线每天按总共30 环掘进量计算，总工需用水54m，故循环水池蓄水够用。
但是当水池蓄水量到1/3时需及时加水补充，以免影响正常掘进。
地面现场用水需求最大的为制浆站，每环注浆10-12m3，每立方浆液含水50%即5~6m,取最大值为6m,则两条线每天大概需180m。
其他用水按50m估算，则每天所需总水量约为284m。
六、用水保证措施1、现场供水必须要保证循环水池里的水量，保证水池里水的清洁，否则将影响水系统的循环，从而影响施工进度。
2、供水管道安装时的焊接由专业焊工进行，对多级泵、冷却塔要加强巡回检查监护，出故障及时处理，确保施工生产用水的畅通。
3、为确保施工方便和安全，在管网中每隔25~30米装设一个阀门，并在每次接管时必须保证水管的畅通，接管前用水冲洗水管。
4、工人进行开源节流教育。
5、在接水管时密封圈和螺栓必须按要求连接，如果发现漏水的情况及时解6、当降水井提供的地下水水量不足时，及时打开市政水管阀门补充，以保证循环水池里的水量充足。
七、现场临电勘探现场由业主提供成都地铁盾构工程施工点临时施工用电，其中包括提供2X 5500KVA电源及地面2X1000KVA箱式变压器，提供给后配套及现场施工用电，并且与柴油发电机相连，停电时保障隧道通风和照明。
盾构机设备动力为AC600V/380V控制电压有AC230V AC24V DC24V DC10V由盾构机配套2000KVA+2500KV变压器和设备配套变压器提供。
八、确定各类线路走向由业主提供的高压电源进入现场经开关柜引出四条回路，采用TNHC-S系统供电，通盾构机两条，第三、四条通过变压器(2X 1000KVA 10KV/)供给连续皮带机、现场设备及办公使用。
施工现场共设4个一级配电箱：箱变1引出一级箱1、3;箱变2引出一级箱2、4;主要保证为常用负荷供电，每台设备都配置三级开关柜。
由于施工用电需要临时用电，必要时可以从一级箱引出二级或三级临时配电箱。
九、负荷计算盾构机施工供电包括盾构机供电、后配套设备供电和办公及生活用电三部分。
1、单台盾构机掘进时的用电设备有功计算负荷(Pjsl )P jsi = 4300KW2、单台盾构机掘进时的用电设备视在计算负荷(Sjs1 )S si = R si/COS^ 取功率因数C0@ =S si = P si / = 4300/ =3、盾构施工用电设备主要用电设备表十、低压配电负荷计算及配电导线的选择选择导线截面有以下三种方式，由于盾构机及后配套设备负荷量较大，其主要矛盾在导线的容许电流方面，所以本设计按允许电流选择方式选择配电导线的截面。
