电阻器的标称阻值数系及标示方法2.4
电阻器的标称阻值数系及标示方法
电阻器的标称阻值数系及标示方法王尔湘沈占彬何焱（平顶山工业职业技术学院河南平顶山467001）摘要主要介绍常用电阻器标称阻值的六大数系中电阻值的标定规律，当前常用电阻器的阻值及其标示方法。
关键词电阻器；常用数系；标示方法1. 电阻器的标称阻值系列为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。
其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。
对E6系列的电阻规定六个基本数：1、1.5、2.2、3.3、4.7、6.8（即E6 数系）；对E12系列的电阻规定十二个基本数：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2（即E12 数系）；对E24系列的电阻规定二十四个基本数：1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1（即E24 数系）。
从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。
E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。
知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。
这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。
电阻常用的标注方法
电阻常用的标注方法电阻（Resistance）是电路中常见的一个元件，用于限制电流的流动。
在电路中，电阻的作用是通过阻碍电流的流动，将电能转化为热能，起到限制电流的作用。
电阻的大小用欧姆（Ω）来表示。
在电子电路中，为了标注电阻的数值和精度，常用以下几种标注方法。
1. 颜色环标注法：这是最常见的一种电阻标注方法。
电阻上会有几个彩色的环，每个环代表一个数字，从而组成阻值。
基本规则如下：- 第一个环代表第一位数字，对应阻值的个位数；- 第二个环代表第二位数字，对应阻值的十位数；- 第三个环代表乘以10的幂次方，对应阻值的数量级；- 第四个环代表阻值的精度或者温度系数。
2. 数字标注法：除了颜色环标注法，还有一种常用的是数字标注法。
在电阻上直接印刷了阻值的数字。
这种标注方法通常用于大功率电阻或精密电阻。
3. 字母标注法：在一些特殊情况下，电阻还可以使用字母来标注。
常见的是字母R，代表电阻。
除了上述三种常用的标注方法外，还有一些特殊情况下的标注方法。
4. 编码标注法：对于一些表面贴装电阻，由于尺寸较小，无法采用颜色环标注法。
因此，采用编码标注法。
电阻上会有一段编码，通过查询对应的编码表，可以得到阻值。
5. 电路图标注法：在电路图中，电阻通常用一个长方形框表示，框内标注了阻值。
这种标注方法适用于复杂的电路图，便于阅读和理解。
电阻的标注方法对于电子工程师和电路设计者来说非常重要。
正确的标注方法可以方便阅读和理解电路图，避免出错。
此外，标注方法还可以提供电阻的数值和精度信息，对于电路的分析和设计也有很大帮助。
总结起来，电阻的常用标注方法有颜色环标注法、数字标注法、字母标注法、编码标注法和电路图标注法。
每种标注方法都有其适用的场景，选择合适的标注方法可以简化电路分析和设计的工作。
对于电子工程师和电路设计者来说，熟练掌握这些标注方法是必要的技能。
标准电阻阻值表
国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。
精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K常用电阻阻值：1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K 200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M常用电容值：【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.10.15 0.22 0.33 0.47 1.0 (1.5) 2.21、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电气装联中电阻器电容器参数标注方法
电气装联中电阻器电容器参数标注方法电子元器件的型号及各种参数，应当尽可能在元器件的表面上标注。
常用的标注方法有直标法、文字符号法和色标法三种。
我们平时用到最多的是电阻器、电容器，下面重点讲述与我们工作相关的技术技能知识。
1 直标法把电子元器件的主要参数直接印在元件的表面上，称为直标法。
这种标注直观，只能用于体积较大的元器件。
一般情况下，RLC器件上未标出偏差，则默认为±20%，功率较大的电阻器会标出功率值。
图1聚丙烯膜电容器图2 电解质电容器图3 线绕电阻器 4 水泥电阻器（按顺序）例如：图1 CBB22-630V-105J，为金属化聚丙烯膜电容器，耐压630V，容量1μF，误差±5%；图2 CD293-400V-270μF为铝电解质电容器，耐压400V，容量270μF；图3 RX24-25-5R1J为线绕电阻器，功率25W，阻值5.1Ω，误差±5%；图4 5W6.8ΩJ为水泥电阻，功率5W，阻值6.8Ω，误差±5%。
2 文字符号法用阿拉伯数字和文字符号或者两者有规律地组合，在器件上标注主要参数的标示方法称为文字符号法。
文字符号表示单位，数字表示电阻器的阻值或者电容器的容值。
电阻器、电容器：电阻值（或者电容容量）的整数部分用数字标注在其单位的前面，电阻值（或者电容容量）的小数部分标注在其单位的后面。
用文字符号标示电阻的单位（R或Ω表示Ω，K表示KΩ，M表示MΩ）；电容的单位（n表示PF，μ表示μF或者用R表示μF），电容凡为整数（一般为4位）、又无单位标注的电容器，其默认单位PF，凡用小数，有无单位标注的电容，其单位默认为μF。
图5 电容器图6 电容器图7 贴片电阻器图8 贴片电阻器（按顺序）例如：图5. 2A104J，为涤纶电容器，耐压100V，容量0.01μF，误差±5%；图6. 473K 2J，为涤纶电容器，耐压630V，容量0.047μF，误差±10%；图7. 2R7，贴片电阻器，阻值2.7Ω；图8. R47，贴片电阻器，阻值0.47Ω；3 数码法用三位阿拉伯数字表示，前两位数字表示阻值的有效数，第三位数字表示有效数后面零的个数，单位为欧姆/皮法。
电阻的E24、E96常规标称阻值表，不想收藏吗？
电阻的E24、E96常规标称阻值表，不想收藏吗？
该表可以帮助您从设计电路图开始，就选择正确的阻值，避免装机测试的时候才发现，有些阻值买不到。
E24、E96是E系列基本数值的一个子集，它是由几何级数构成的数列。
首先在英国的电工工业中应用，故采用Electricity的第一个字母E 标志这一系列。
它们是以10开n次方为公比的几何级数：
E24公比为24√10≈1.10
E96公比为96√10≈1.024
E24、E96电阻器常规标称阻值表
E24：适用于允差±5%(J)的电阻数值
（注：现也用于1%的电阻）
E96：适用于允差±1%(F)的电阻数值
第一部分：基本值1.00~1.47对应的标称阻值
第二部分：基本值1.50~2.15对应的标称阻值
第三部分：基本值2.20~3.24对应的标称阻值
第四部分：基本值3.30~4.64对应的标称阻值
第五部分：基本值4.70~6.65对应的标称阻值
第六部分：基本值6.80~9.76对应的标称阻值
------。

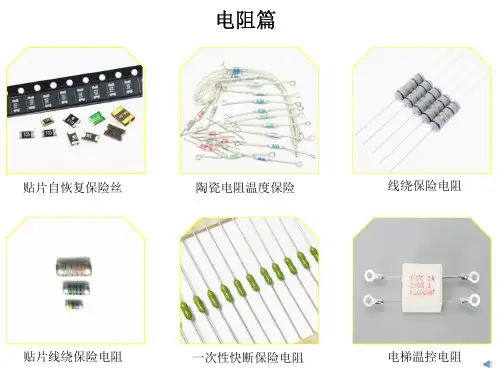

电阻器阻值对照表及部分实物图和简单概述
11.3
11.4
11.5
11.7
11.8
12.0
12.1
12.3
12.4
12.6
12.7
12.9
13.0
13.2
13.3
13.5
13.7
13.8
14.0
14.2
14.3
14.5 14.37 14.9
15.0
15.2
15.4
15.6
15.8
16.0
16.2
16.4
16.5
16.7
16.9
17.2
17.4
2、电阻器允许偏差参数 在电阻器生产过程中，由于生产成本的考虑和技术原因，无法制造与标称阻值完全一
致的电阻器，不可避免会出现一些偏差。所以就规定了一个允许偏差参数。不同的电路 中，由于对电路性能的要求不一样，也就可以选择不同偏差等级的电阻器，这是出于生产 成本的考虑，偏差大的电阻器成本低，这样基本上整个电路的生产成本就低。常用电阻器 的允许偏差为±5%、±10%、±20%精密电阻器的允许偏差要求更高，如±2%、±0.1% 等。
允许偏差等级
黑
红
红
黑
紫
四条色环均匀分布
五环电阻器标注示意图
色环颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银
色环电阻五环电阻器阻值对照表
第一色环 有效数值
0
第二色环 有效数值
0
第三色环 有效数值
0
第四色环 倍乘数
×100
1
1
1
×101
2
2
2
×102
3
3
3
×103
4
4
4
电阻常用的标注方法
电阻常用的标注方法电阻是电路中常见的元件之一，它的作用是阻碍电流通过。
在电子电路设计和电子元器件制造过程中，对电阻的标注方法非常重要。
本文将介绍电阻的常用标注方法，以帮助读者更好地理解电阻的参数和特性。
一、颜色环标注法颜色环标注法是最常见的电阻标注方法之一。
电阻上通常有4个或5个彩色的环，每个环代表一个数字。
根据环的颜色和位置，可以确定电阻的阻值、精度和温度系数。
1. 阻值标注：每个彩色环代表一个数字，通过查阅电阻色环表，可以将每个彩色环转换为对应的数字。
一般情况下，前两个环表示阻值的前两位数字，第三个环表示阻值的数量级。
如果有第四个环，它表示电阻的容差。
例如，棕色、黑色、红色、金色的彩色环表示阻值为10 × 10^2 Ω，即1000 Ω，容差为5%。
2. 精度标注：电阻上的第三个彩色环通常表示电阻的精度。
比如金色环表示精度为5%，银色环表示精度为10%。
这些彩色环的位置和颜色是标准化的，以便人们能够准确地识别电阻的参数。
3. 温度系数标注：在一些高精度的电阻上，还会有一个额外的彩色环用于表示温度系数。
这个彩色环通常是紫色的，它表示电阻随温度变化的百分比。
通过查阅电阻色环表，可以将紫色环转换为对应的温度系数值。
二、数值标注法数值标注法是另一种常用的电阻标注方法。
在这种方法中，电阻的阻值直接以数字形式标在电阻上。
数值标注法相对简洁直观，无需额外的计算和转换。
1. 阻值标注：阻值可以直接用数字标在电阻上。
例如，1000 Ω的电阻可以直接标为1000或1k。
2. 精度标注：精度通常以百分比的形式标在电阻上。
例如，5%的电阻可以标为5%。
3. 温度系数标注：温度系数可以以ppm/℃（百万分之一/摄氏度）或%/℃（百分比/摄氏度）的形式标在电阻上。
例如，100ppm/℃的电阻可以标为100ppm/℃。
三、型号标注法型号标注法是一种简化的电阻标注方法，适用于一些常见的电阻型号。
在这种方法中，电阻的参数直接标在电阻上，无需使用彩色环或数字转换。
电阻器阻值标示方法
电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号DFGJKM允许偏差0、5%1%2%5%10%20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-5%、银-10%、无色-20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。
电阻的色环识别就是每个电阻有4种或3种颜色标明阻值。
最后一个颜色是金黄或银白色。
表示该电阻的所标阻值与本物品实际阻值相差量。
金黄表示百分制10的误差，银白表示百分制20的误差。
根据书上写的方法教也不好记，我有一个办法记电阻色环挺简单的，希望有不足的地方请同行多多指教。
我的方法是；电阻上前3种颜色表示阻值的标定方法。
一共12种颜色分别是；棕，红，橙，黄，绿，蓝，紫，灰，白，黑，金，银。
代表的数字分别是；1，2，3，4，5，6，7，8，9，0，[0点1]，[0点01]。
第1和第2个颜色表示数字。
第3个颜色表示该数字加的0数量。
例1；有个电阻的色标是[红黄绿金]它的阻值是24再在后面加5个零，那就是。
等于是2400K欧的阻值。
也是2。
4M欧。
例2；有个电阻的色标是[棕红金金]它的阻值第三部分意思是[0点1]那就是12乘以0点1。
电阻的四种标注方法
电阻的四种标注方法电阻是电子电路中常用的电器元件之一，用于限制电流流过的部分或整个电路的电阻。
为了识别和标注电阻的阻值、精度和温度系数等特性，通常采用四种不同的标注方法，分别是颜色标记法、数字标记法、字母标记法和电子版标记法。
下面将对这四种标注方法进行详细介绍。
一、颜色标记法：颜色标记法是最常见、最传统的电阻标记方法之一、该方法通过给电阻表面上涂抹彩色环带来表示电阻的阻值。
具体方法如下：1.标志环的数量：通常情况下，电阻上的彩色标志环的数量为4个。
在第一环表示前两个数字，第二个环表示第三个数字，第三个环信号量级（一个数量级对应的幂数），第四个环表示精度或温度系数。
2.颜色编码：根据颜色编码表，将每个彩色标志环所代表的颜色与对应的阻值或特性进行匹配，然后组合在一起得出电阻的阻值。
二、数字标记法：数字标记法是使用阿拉伯数字来直接标记电阻的阻值，常见于大功率电阻、SMD贴片电阻等。
其主要特点如下：1.阻值表示法：直接使用数字表示电阻的阻值，单位通常是欧姆（Ω）。
2.修正因子：对于较大阻值的电阻，为了简化标记和识别，通常会在阻值后添加修正因子，例如k表示千欧姆，M表示兆欧姆等。
三、字母标记法：字母标记法主要用于标记电阻的精度和温度系数，常见于精密电阻。
其标记规则如下：1.精度标记：精度通常由字母表示，例如F表示1%，G表示2%，H表示3%等。
2. 温度系数标记：温度系数使用字母表示，例如A表示50ppm/℃，B表示100ppm/℃，C表示200ppm/℃等。
四、电子版标记法：综上所述，电阻的四种标注方法分别是颜色标记法、数字标记法、字母标记法和电子版标记法。
每种方法都有其特定的应用场景和便利性，根据具体需求和电阻规格的不同，选用相应的标注方法有助于准确识别和应用电阻元件。
电阻器的标称值及精度色环标志法.
附录Ⅲ电阻器的标称值及精度色环标志法色环标志法是用不同颜色的色环在电阻器表面标称阻值和允许偏差。
1、两位有效数字的色环标志法。
普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如附图Ⅲ－1所示。
颜色第一有效数第二有效数倍率允许偏差黑0 0 100 棕 1 1 101 红 2 2 102 橙 3 3 103 黄 4 4 104 绿 5 5 105蓝 6 6 106紫7 7 107灰8 8 108白9 9 109＋50%－20% 金10－1 ±5%银10－2 ±10%无色±20%颜色第一有效数第二有效数第三有效数倍率允许偏差黑0 0 0 100棕 1 1 1 101 ±1%红 2 2 2 102 ±2%橙 3 3 3 103黄 4 4 4 104绿 5 5 5 105 ±0.5%蓝 6 6 6 106 ±0.25%紫7 7 7 107 ±0.1%灰8 8 8 108白9 9 9 109金10－1银10－2图Ⅲ－1 两位有效数字的阻值色环标志法附图Ⅲ－2 三位有效数字的阻值色环标志法2、三位有效数字的色环标志法。
精密电阻器用五条色环表示标称阻值和允许偏差，如附图Ⅲ－2所示。
示例：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C －棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5%680×103=680KΩ精度：±0.1%。
电阻器规格型号的标注
电阻器规格型号的标注1 引言电阻器的型号和规格一般应按国家有关标准来标注。
根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同，各项内容的代码也不一样。
本公司规定的标注方法中：——通用的代码方式，按国家标准标注。
如标称阻值和允许偏差的代码。
——有多种可能代码方式的采用直标，以利通用。
如额定功率、尺寸代码和温度系数。
——型号标注尽可能用国标。
列举一些常见的代码形式，供参考。
2 电阻器型号和规格的标注2.1 标注顺序电阻器按下述顺序标注a) 一般电阻器的标注：型号-额定功率-标称阻值-允许偏差-温度系数b) 片式电阻器的标注：型号-尺寸代码-标称阻值-允许偏差-温度系数若无要求，温度系数可以不标。
例：a) 金属膜电阻器RJ14-0.25W-472-J；b) 精密金属膜电阻器RJ24-0.25W-4751-F±50ppm/℃；c) 片式电阻器RC-0603-472-J；d) 片式电阻器RC-0805-4751-F±100ppm/℃；e) 线绕电阻器RX21-2W-101-J。
国内有些厂家参考国外产品标注。
如广东风华高新科技有限公司的片式电阻器按下述顺序标注。
型号-尺寸代号-温度系数-标称阻值-允许偏差-包装方式其各项代码见附录A或风华高科手册。
还有按国外型号命名的EE、RE和RN系列电阻器等。
2.2型号国产电阻器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。
其中金属膜电阻器为RJ**，线绕电阻器为RX**,常规厚膜片式电阻器型号采用RC。
在市场上还有按国外型号命名的电阻器，如EE系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、RN系列高稳定金属膜电阻器等。
注意，按国外型号命名的电阻器由于定义的温度不同，不同厂生产的同型号电阻器的额定功率表示的数据可能不一样，可以参考有关手册比对确定（例如比较外形尺寸）。
电阻器的具体型号和技术参数可参考有关手册。
电阻器规格型号的标注
电阻器规格型号的标注1 引言电阻器的型号和规格一般应按国家有关标准来标注。
根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同，各项内容的代码也不一样。
本公司规定的标注方法中：——通用的代码方式，按国家标准标注。
如标称阻值和允许偏差的代码。
——有多种可能代码方式的采用直标，以利通用。
如额定功率、尺寸代码和温度系数。
——型号标注尽可能用国标。
列举一些常见的代码形式，供参考。
2 电阻器型号和规格的标注2.1 标注顺序电阻器按下述顺序标注a) 一般电阻器的标注：型号-额定功率-标称阻值-允许偏差-温度系数b) 片式电阻器的标注：型号-尺寸代码-标称阻值-允许偏差-温度系数若无要求，温度系数可以不标。
例：a) 金属膜电阻器RJ14-0.25W-472-J；b) 精密金属膜电阻器RJ24-0.25W-4751-F±50ppm/℃；c) 片式电阻器RC-0603-472-J；d) 片式电阻器RC-0805-4751-F±100ppm/℃；e) 线绕电阻器RX21-2W-101-J。
国内有些厂家参考国外产品标注。
如广东风华高新科技有限公司的片式电阻器按下述顺序标注。
型号-尺寸代号-温度系数-标称阻值-允许偏差-包装方式其各项代码见附录A或风华高科手册。
还有按国外型号命名的EE、RE和RN系列电阻器等。
2.2型号国产电阻器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。
其中金属膜电阻器为RJ**，线绕电阻器为RX**,常规厚膜片式电阻器型号采用RC。
在市场上还有按国外型号命名的电阻器，如EE系列高稳定金属膜电阻器、RE系列高稳定金属膜电阻器、RN系列高稳定金属膜电阻器等。
注意，按国外型号命名的电阻器由于定义的温度不同，不同厂生产的同型号电阻器的额定功率表示的数据可能不一样，可以参考有关手册比对确定（例如比较外形尺寸）。
电阻器的具体型号和技术参数可参考有关手册。
电阻常用的标示方法
电阻常用的标示方法.1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号：D（±0.5%）M（±1%）G（±2%）J（±5%）K（±10%）M（±20%）绕线电阻1.2kΩ ±5% 10W水泥电阻1.2kΩ ±5% 15W3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
例：“472”表示4700Ω，即4.7KΩ±5%4.7kΩ ±5% 125mW4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0；色环颜色代表的倍率：棕10、红100、橙1K、黄10K、绿100K、蓝1M、紫10M、灰100M、白1000M、黑1、金0.1、银0.01 ；色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%；色环含义：前面依次是有效数字，最后一环是允许误差，最后前一环为乘数。
误差环与前一环距离比其他相邻间距大一些。
当电阻为四环时，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，前三位为有效数字，第四位为乘方数，第五位为偏差。
（1）从左到右依次读取下图四色环，颜色为棕-红-绿-金（2）从左到右依次读取下图五色环，颜色为棕-黑-黑-红-棕举例：金属膜电阻20kΩ ±1% 250mW红2 黑0 黑0 红100倍棕1% 20000Ω即20kΩ ±1%5.1kΩ ±1% 250mW绿5棕1黑0棕10 棕1% 5100Ω，即5.1kΩ ±1%五环电阻色环表口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
电阻的标称及识别技巧
电阻的标称及识别方法电阻的参数电阻最主要的参数是阻值和额定功率。
额定功率为电阻在电路中允许消耗的最大功率（P P ＝ UI I））。
电阻的额定功率也有标称值，常用的有 1/8 、 1/4、、1/2 、1 1 、2 2 、3 3 、5 5 、 10 、 20 瓦等。
选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。
比如实际负荷 1/4 瓦，可以选用 1/2 瓦的电阻，实际负荷荷3 3 瓦，可以选用5 5 瓦的电阻。
一个电阻，它所称的阻值称为标称阻值，单位为Ω 。
标称值严格按照国际或国家标准标注。
按不同的误差大小，其标称值在1 1 ～ 10 之间的数量也不一样。
误差为± ±5 5 ％时， 1 1 ～ 10 之间有标称值 24个。
（ E24 系列）误差为± ± 10 ％时， 1 1 ～ 10 之间有标称值 12个。
（ E12 系列）误差为± ± 20 ％时， 1 1 ～ 10 之间有标称值6 6个。
（ E6 系列）阻值标示方法直接法：用数字和单位直接标示阻值的方法，通常Ω 可省略。
如 4.7K。
文字符号法：用数字与特殊符号组合，常见符号有 M 、K K 、R R 。
如 4K7 ， 1R9。
数字表示法：常见于贴片电阻，用 3 3 ～4 4 位整数表示阻值，单位为Ω 。
（前 2 ～～ 3 3 位表示有效值，末位表示倍率）如 102＝1000 Ω，， 1001＝＝1000 Ω 。
色环表示法：用不同颜色的色环在电阻表面上标志出电阻主要参数的方法。
其他事项在电路图中电阻器和电位器的单位标注规则。
阻值在兆欧以上，标注单位 M 。
比如1 1 兆欧，标注 1M ； 2.7 兆欧，标注2.7M。
阻值在1 1 千欧到 100 千欧之间，标注单位k k 。
比如 5.1千千欧，标注 5.1k ； 68 千欧，标注 68k。
阻值在 100 千欧到1 1 兆欧之间，可以标注单位k k ，也可以标注单位 M 。
贴片电阻阻值标注方法
贴片电阻阻值标注方法1．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）（1）常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ（2）小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ2．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）(1) 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ(2) 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ(3) E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1)2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ代码表示数字代码表示数字代码表示数字代码表示数字01 100 26 182 51 332 76 60402 102 27 187 52 340 77 61903 105 28 191 53 348 78 63404 107 29 196 54 357 79 64905 110 30 200 55 365 80 66506 113 31 205 56 374 81 68107 115 32 210 57 383 82 69808 118 33 215 58 392 83 71509 121 34 221 59 402 84 73210 124 35 226 60 412 85 75011 127 36 232 61 422 86 76812 130 37 237 62 432 87 78713 133 38 243 63 442 88 80614 137 39 249 64 453 89 82515 140 40 255 65 464 90 84516 143 41 261 66 475 91 86617 147 42 267 67 487 92 88718 150 43 274 68 499 93 90919 154 44 280 69 511 94 92120 158 45 287 70 523 95 93521 162 46 294 71 536 96 95622 165 47 301 72 549 97 97323 169 48 309 73 562 98 98524 174 49 316 74 576 99 99825 178 50 324 75 590表二代码含义代码含义代码含义代码含义A 100 D 103 G 106 Y 10-2B 101 E 104 H 107 Z 10-3C 102 F 105 X 10-1(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.。
电阻器的标注方法
电阻器的标注方法
三、文字符号法
将阿拉伯数字和字母符号按一定规律组 合来表示电阻值的方法。
文字符号法规定：用于表示阻值时字母 符号M、K、 之前的数字表示阻值的整 数值，之后的数字表示阻值的小数值， 字母符号表示小数点的位置和阻值单位。 例：4K7 阻值：4.7K
22 阻值：0.22
四 总结
误差 倍乘 第二位数 第一位数
例：红、黑、黄、金 阻值：20104 误差：5%
2、五色环色标法：
误差 倍乘 第三位数 第二位数 第一位数
例：黄、紫、黑、红、棕 阻值：470102 误差：1% 注意事项： A、有金银两色的不能放在左端 B、有标志点的那端为误差端 C、离电阻器引线端部近的放在左端
电阻器的标注方法
一、直标法 二、色标法
1、四色环色标法： 2、五色环色标法：
三、文字符号法
五作业
发给学生一些电阻，同学们按要求写出 阻值和误差。
本节课到此结束，谢谢 大家!
欢迎大家光临指导！
开封电子科技学校 电子办公室 王永贵 2007年11月
电阻器的标注方法
常用的几种方法如下
电阻器的标注方法
一、直标法
•直标法是将电阻的阻值直接用数字标注 在电阻上：
•例：
470 5%
阻值： 470 误差：5%
电阻器的标注方法
பைடு நூலகம்二、色标法
色标法是用不同颜色的色环来表示电阻器 的阻值和误差。 1、四色环色标法
