钢筋混凝土现浇板式楼梯设计
项目7 板式楼梯平法识图与钢筋计算
混凝土结构识图与钢筋计算
3.列表注写方式 列表注写方式是用列表方式注写梯板截面尺寸和配筋具体数值的 方式来表达楼梯施工图。 列表注写方式的具体要求同剖面注写方式,仅将剖面注写方式中的 梯板配筋集中标注项改为列表注写项即可,例如AT3梯板几何尺寸和 配筋见表7-2。
表7-2梯板几何尺寸和配筋表
混凝土结构识图与钢筋计算
混凝土结构识图与钢筋计算
7.4.1
板式楼梯钢筋计算内容及步骤
1.AT型梯板的基本尺寸数据 AT型梯板的基本尺寸数据:楼梯净跨ln、梯板净宽bn、梯板厚度h、 踏步宽度bs、踏步高度hs、梯梁宽度b。 2.斜坡系数用踏步宽度bs和踏步高度hs,利用三角函数关系求斜坡系 数k:
3.梯板斜长
混凝土结构识图与钢筋计算
7.3 板式楼梯钢筋构造
混凝土结构识图与钢筋计算
板式楼梯钢筋包括下部纵筋、上部纵筋、梯板分布筋等,以AT型楼 梯为例说明钢筋构造,见图7-7。
要点为：
（1）下部纵筋端部要求伸过支座中线且不小于5d。 （2）上部纵筋在支座内需伸至对边再向下弯折15d，当有条件时
可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于la。
混凝土结构识图与钢筋计算
项目7 板式楼梯平法 识图与钢筋计算
混凝土结构识图与钢筋计算
7.1 楼梯概述
7.2 板式楼梯平法设计规则
7.3 板式楼梯钢筋构造 7.4 板式楼梯钢筋计算操练
混凝土结构识图与钢筋计算
7.1 楼梯概述
混凝土结构识图与钢筋计算
7.1.1
楼梯分类及楼梯间钢筋计算内容
1.从结构上划分,现浇混凝土楼梯可分为板式楼梯、梁式楼梯、悬 挑楼梯和旋转楼梯等,16G101-2图集只适用于板式楼梯。 2.板式楼梯间钢筋计算内容包括:踏步段斜板、梯梁、楼层平板、 层间平板(休息平台)以及梁上柱(框架结构)等构件的钢筋,见图7-3。 (1)踏步段斜板钢筋按照16G101-2图集构造要求计算; (2)梯梁钢筋计算:当梯梁支撑在梁上柱或剪力墙上柱时,按照框架梁
10.4.19.4楼梯的设计
楼梯的平台深度（净宽）D≥ 梯段净宽a
中间平 台深度
a
楼层平 台深度
楼梯设计
二、楼梯平面设计(以常用的平行双跑楼梯为例)
楼梯平面设计主要解决楼梯间的开间、 进深尺寸和楼梯梯段、平台水平投影尺寸。
3、楼梯的平台深度确定
平台有效深度
封闭式楼梯间应设防火门，门开启时， 不得减少楼梯平台的有效宽度。
3、楼梯的净空高度
当在楼梯底层中间平台下设置通道时， 为满足楼梯平台下净空大于等于2米的 要求，一般采用以下解决方式：
（2）局部降低底层中间平台下地坪 标高，以满足净空要求。
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的净空高度 当在楼梯底层中间平台下设置通道时，
为满足楼梯平台下净空大于等于2米的 要求，一般采用以下解决方式：
楼梯与其他垂直交通设施
钢筋混凝土楼梯回顾
钢筋混凝土楼梯
现浇钢筋混凝土楼梯 大中型预制装配式楼梯
小型预制装配式楼梯 楼梯面层处理
楼梯栏杆扶手构造
PART 04
楼梯设计
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
首层 平面图
标准层 平面图
三维图
剖面图
顶层 平面图
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的平台深度确定
有结构构件突出楼梯平台处，楼梯 平台应适当放宽。
平台深
构造柱
平台深
楼梯设计
三、楼梯的栏杆扶手设计(以常用的平行双跑楼梯为例)
首 层 楼 梯
平面图
剖面图
楼梯设计
钢筋混泥土现浇板式楼梯设计
钢筋混泥土现浇板式楼梯设计楼梯结构布置及基本设计资料⑴ 活荷载标准值： 2.0KN/m ²⑵ 楼面面层：水磨石地面 0.65 KN/m ²⑶ 钢筋混泥土容重： γ=25KN/m ³⑷ 混合砂浆容重： γ=17 KN/m ³⑸ 混泥土：C25⑹ 钢筋：梁内受力筋可采用HRB335级，板内及梁内的其他钢筋可以采用HPB235级钢筋。
梯段板TB1设计梯段板厚度h=L/30=110mm ，按一类环境设计。
C25混泥土，取保护层厚度c=15mm,则αs=20mm,ho=110-20=90mm 。
板倾斜角tan α=150/300=0.5，cos α=0.894，取1m 板宽进行计算。
1. 荷载计算。
水磨石面层： （0.3+0.15）×0.65÷0.3=0.98三角形踏步： 0.3×0.15×0.5×25÷0.3=1.88斜板厚重： 0.11×25÷0.894=3.08板底抹灰： 0.02×17÷0.894=0.38-----------------------------------------------------------------------------------------------------------------gk =6.32KN/m ，qk =2.0KN/m2. 截面设计。
gk /qk =2.0/6.32=0.31，故踏步的荷载效应应由永久荷载控制。
弯矩设计值：M=1/10（g+q ）Ln ²=1/10(1.35gk +1.4×0.7qk)Ln ²=1/10×(1.35×6.32＋0.98×2.0) ×3.3 ²=11.43KN.mξ=1-(21sfcbho M α-)½=1-(1-11.43×10^6/0.5×11.9×1000×90²)½=0.127As=ξfcbho/fy=0.127×11.9×1000×90／210=647.7mm ²选配：φ8/10@100(As=644mm²)，分布筋为φ8@250。
梁式和板式楼梯设计
《混凝土结构设计原理》实验报告实验三楼梯设计土木工程专业10 级 3 班姓名学号指导老师二零一三年一月仲恺农业工程学院城市建设学院目录一、主体介绍 (3)二、现浇板式楼梯设计 (3)1. 梯段板TB2设计 (3)1) 荷载计算 (3)2) 截面设计 (4)2. 平台板PTB2设计 (5)1）荷载计算 (5)2）截面设计 (5)3. 平台梁TL4设计 (6)1）荷载计算 (6)2)截面设计 (6)3)斜截面受剪承载力计算 (7)4）配筋图 (7)4. 平台梁TL5设计 (7)1）荷载计算 (7)2)截面设计 (8)3)斜截面受剪承载力计算 (9)4) 配筋图 (9)5.构造柱GZ设计 (9)三、现浇梁式楼梯设计 (10)1.踏步板设计 (10)1）荷载计算 (10)2）截面设计 (10)3) 配筋图 (11)2.斜梁TL2设计 (11)1）荷载计算 (11)2)截面设计 (12)3)斜截面受剪承载力计算 (12)4）构造钢筋 (13)3.平台板PTB1设计 (13)1）荷载计算 (13)2）截面设计 (13)4.平台梁TL3设计 (14)1）荷载计算 (14)2)截面设计 (15)3)斜截面受剪承载力计算 (16)5.梯梁TL1设计 (16)1）荷载计算 (17)2)截面设计 (17)3)斜截面受剪承载力计算 (18)四. 总结 (18)仲恺农业工程学院实验报告纸城市建设学院（院、系） 土木工程 专业103 班 组 混凝土结构设计原理 课学号： 姓名： 实验日期：2012/12/23 教师评定：实验三 楼梯设计一、主体介绍1. 广州市某商住楼楼梯结构设计，采用现浇整体式钢筋混凝土板式楼梯或梁式楼梯。
混凝土采用C25级，梁中的纵向受力钢筋采用HRB335，板及其他钢筋采用HPB300。
楼梯间活荷载标准值为2/5.2m KN q =。
2. 主体结构类型：框架结构3. 建筑资料：楼面做法（自上而下）10mm 厚耐磨地砖（3/22m KN =γ）； 1:3水泥砂浆找平20mm 厚（3/20m KN =γ） 现浇钢筋混凝土楼板（3/25m KN =γ）； 板底混合砂浆抹灰20mm 厚（3/17m KN =γ）；混凝土采用25C （c f =11.9N/mm 2，t f =1.27N/mm 2），板的保护层厚度20mm ，梁的保护层厚度为25mm ；梁中的纵向受力钢筋和弯起钢筋采用HRB335（y f =300N/mm 2），板及其他钢筋采用HPB300（y f =270N/mm 2）。
1.3、1.5楼梯计算

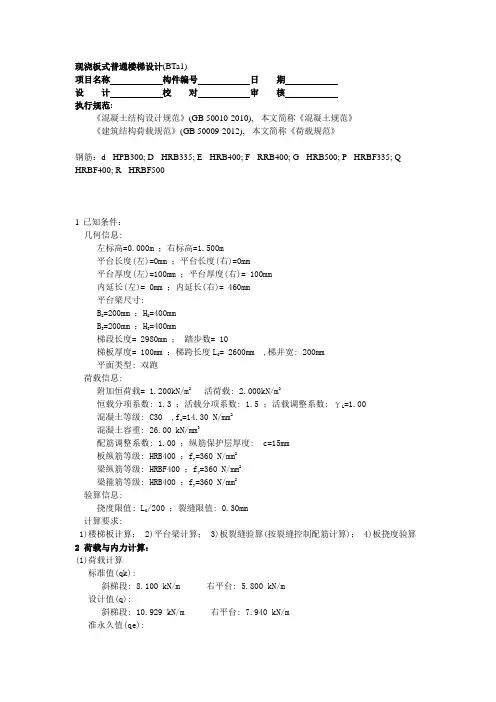

现浇板式普通楼梯设计(BTa1)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 已知条件：几何信息:左标高=0.000m ；右标高=1.500m平台长度(左)=0mm ；平台长度(右)=0mm平台厚度(左)=100mm ；平台厚度(右)= 100mm内延长(左)= 0mm ；内延长(右)= 460mm平台梁尺寸:B2=200mm ；H2=400mmB3=200mm ；H3=400mm梯段长度= 2980mm ；踏步数= 10梯板厚度= 100mm ；梯跨长度L0= 2600mm ,梯井宽: 200mm平面类型: 双跑荷载信息:附加恒荷载= 1.200kN/m2活荷载: 2.000kN/m2恒载分项系数: 1.3 ；活载分项系数: 1.5 ；活载调整系数: γL=1.00混凝土等级: C30 ,f c=14.30 N/mm2混凝土容重: 26.00 kN/mm3配筋调整系数: 1.00 ；纵筋保护层厚度: c=15mm板纵筋等级: HRB400 ；f y=360 N/mm2梁纵筋等级: HRBF400 ；f y=360 N/mm2梁箍筋等级: HRB400 ；f y=360 N/mm2验算信息:挠度限值: L0/200 ；裂缝限值: 0.30mm计算要求:1)楼梯板计算； 2)平台梁计算； 3)板裂缝验算(按裂缝控制配筋计算)； 4)板挠度验算2 荷载与内力计算：(1)荷载计算标准值(qk):斜梯段: 8.100 kN/m 右平台: 5.800 kN/m设计值(q):斜梯段: 10.929 kN/m 右平台: 7.940 kN/m准永久值(qe):斜梯段: 7.100 kN/m 右平台: 4.800 kN/m(2)内力计算:a.楼梯板: 矩阵位移法求解。
板式楼梯计算实例分析解析
板式楼梯计算实例【例题 2.1《楼梯、阳台和雨篷设计》37页，PDF 版47页】 图2.1为某实验楼楼梯的平面图和剖面图。
采用现浇板式楼梯，混凝土强度等级为C25，2211.9/, 1.27/c t f N mm f N mm ==钢筋直径d ≥12mm 时采用HRB400级钢筋，2360/y f N mm =；d ≤10mm 时采用HPB300级钢筋，2270/y f N mm =,楼梯活荷载为3.5KN/m ²。
楼梯的结构布置如图2.8所示。
斜板两端与平台梁和楼梯梁整结，平台板一端与平台梁整结，平台板一端与平台梁整结，另一端则与窗过梁整结，平台梁两端都搁置在楼梯间的侧墙上。
试对此现浇板式楼梯进行结构设计。
解：1）斜板TB1设计除底层第一跑楼梯的斜板外，其余斜板均相同，而第一跑楼梯斜板的下端为混凝土基础，可按净跨计算。
这里只对标准段斜板TB1进行设计。
对斜板TB1取1m宽作为其计算单元。
(1)确定斜板厚度t斜板的水平投影净长为l1n=3300mm斜板的斜向净长为113691cos n n l l mm α=== 斜板厚度为t 1=（1/25～1/30）l 1n =(1/25～1/30)×3300=110～120mm,取t 1=120mm 。
（根据“混凝土结构构造手册（第四版）”384页）（2）荷载计算，楼梯斜板荷载计算见表2.3。
表2.3楼梯斜板荷载计算水磨石面层的容重为0.65KN/m ²(GB50009-2012，附录A-15，84页)；纸筋灰容重16KN/m ³（GB50009-2012，附录A-6，75页，实际工程中已被水泥砂浆代替）以上计算的荷载设计值是由可变荷载控制的组合，计算由永久荷载控制的组合 1.357.160.98 3.513.10/p KN m =⨯+⨯=，综合取p=13.50KN/m（3）计算简图如前所述，斜板的计算简图可用一根假想的跨度为l 1n 的水平梁替代，如图2.9所示。
建筑构造第十六讲——钢筋混凝土楼梯及细部构造
二、现浇钢筋混凝土楼梯
定义：现浇钢筋混凝土楼梯是指楼梯段(梁)和楼梯平台
采用现浇方法制作的楼梯。
特点：整体性能好、刚度大、抗震性能好的优点。但
其施工工序多，施工进度较慢，施工周期长， 模板耗费量大故多用于工程比较大、抗震设防
要求高或形式复杂的楼梯形式。
分类：现浇钢筋混凝土楼梯分为板式楼梯和梁板式楼梯 两种。
三、楼梯的细部构造 1.踏步面层 踏步面层应耐磨，便于行走和清扫。一般钢筋 混凝土楼梯表面用水泥砂浆抹面，装修标准较 高的可用水磨石、地板砖、大理石、人造石材 等作踏步面层。
2.踏步面层的防滑
为防止踏步表面光滑摔倒人，应采取防 滑措施，即在踏步边缘设防滑条，防滑条所 用材料应比踏步面层材料更耐磨，其表面较 为较为粗糙或有凹凸线条。常用防滑材料有 水泥铁屑(或金刚砂)砂浆、金属 (铜或钢板)条、 陶瓷等。
钢筋混凝土楼梯
钢筋混凝土的耐火和耐久性能均比其他材料好， 并且具有较高的强度和刚度，因此，在一般建筑中应 用最为广泛。 钢筋混凝土楼梯有现浇式（又称整体式）和预 制装配式两种。
一、预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯按照构造方 式的不同，可分为梁承式、墙承式、和墙悬 臂式等等类型 1、梁承式 梁承式钢筋混凝土楼梯是指梯段由平台梁 支撑的楼梯构造方式。由于在楼梯平台与斜向 梯段交汇处设置了平台梁，避免了构件转折处 受力不合理和节点处理困难，一般比较常用。 预制构件主要有梯段、平台梁、平台板三 部分组成
扭板式楼梯：主要用于旋转楼 梯，为了使梯段造型轻盈，常 在靠近边缘处局部减薄出挑。
（2）梁板式楼梯 定义：由梯段板、平台梁、平台板外加梯段梁组 成。 梁板式楼梯分类：
正梁式梯段（明步楼梯）：梯梁在踏步板下部
板式和梁式楼梯手算及实例.
第8章楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1 。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a剪刀式楼梯 (b螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN ／m(按水平投影面计算。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN ／m(对于住宅、医院、幼儿园等或1.0kN ／m(对于学校、车站、展览馆等；3. 进行楼梯各部件的内力计算和截面设计;4 绘制施工图，特别应注意处理好连接部位的配筋构造。
1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2 。
梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。
缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m 时。
板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3 ，斜板的计算跨度取平台梁间的斜长净距l n 。
设楼梯单位水平长度上的竖向均布荷载p =g +q (与水平面垂直，则沿斜板单位斜长上的竖向均布荷载p =p cos α(与斜面垂直，此处α为梯段板与水平线间的夹角(图8-4 ，将p 分解为: ' ' 's =p c o αs ⋅c o αs p x ' =p ' c o αp y ' =p ' s i n α=p c o αs ⋅s i n α此处p x ' , p y ' 分别为p ' 在垂直于斜板方向及沿斜板方向的分力，p ' 忽略y 对梯段板的影响，只考虑p x ' 对梯段板的弯曲作用。
现浇混凝土板式楼梯
现浇混凝土板式楼梯的维护保 养
• 定期清洁楼梯表面，以去除灰尘、污垢和其他杂物。 • 检查楼梯结构和扶手的稳定性，如有损坏或松动，及时修复。 • 保持楼梯表面的保护层，以防止水分渗透和化学物质侵蚀。 • 定期涂刷楼梯的装饰层，以使其保持美观和耐久性。
现浇混凝土板式楼梯的应用领域
住宅建筑
混凝土板式楼梯可用于各种住 宅建筑，包括独立别墅、公寓 和多层住宅楼。
2 美观和现代化
现浇混凝土板式楼梯提供了各种设计选项，可以实现美观和现代化的外观，使建筑更加 吸引人。
3 灵活性和可定制性
混凝土板式楼梯可以根据建筑需求进行定制，包括形状、尺寸和表面纹理，以满足各种 设计要求。
现浇混凝土板式楼梯的施工步骤
1
设计规划
根据建筑需求和安全要求，设计楼梯的
搭建模板
2
平面布局和结构细节。
商业建筑
商业建筑如办公楼、酒店和商 场等也可以使用混凝土板式楼 梯，以满足安全和设计要求。
公共设施
混凝土板式楼梯在公共设施如 学校、医院和图书馆等中广泛 应用，以满足大量人流需求。
结论和展望
现浇混凝土板式楼梯是一种可靠、耐用且美观的楼梯设计。随着建筑技术的进步和创新，我们可以期待这一领 域的更多发展和应用。
现浇混凝土板式楼梯
混凝土板式楼梯是一种先进的楼梯设计，具有许多优势，可广泛应用于不同 领域的建筑项目。本演示将介绍其优势、施工步骤、设计要点、注意事项、 维护保养和应用领域。让我们一起来探索这一有趣而重要的话题。
现浇混凝土板式楼梯的优势
1 耐久性和稳定性
混凝土板式楼梯由坚固的混凝土构成，具有出色的耐久性和稳定性，可承受重复使用和 重量负荷。
按照设计规划，搭建适当的模板以支撑
钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造
钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。
现浇式钢筋混凝土楼梯现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。
是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。
这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。
现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。
1板式楼梯（如图5—3所示）板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。
板式楼梯的结构简单、板底平整、施工方便。
板式楼梯的水平投影长度≤3m时比较经济。
▲图5—3 板式楼梯2梁板式楼梯（如图5—4~5--6所示）梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。
斜梁可放在踏步板的上面、下面或侧面。
斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，便于粉刷和打扫，缺点是梁占梯段的尺寸。
斜梁在踏步板下面时，板底不平整，抹灰比较费时。
斜梁在侧面时，踏步板在梁的中间，踏步板可做成三角形或折板形。
▲图5—6 侧梁式预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。
将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。
预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。
1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。
1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。
2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。
墙承式（如图5—7所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。
这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。
11G101-2现浇混凝土板式楼梯平法图集
G101平法钢筋构造
学习交流
湖南东方建设股份有限公司
2014年5月
•1、楼梯类型•2、标准构造详图
•1、楼梯类型
特点楼梯类型截面特征示意图
一段带上下支座的样板AT 踏步+支座
BT 踏步+支座+低端平台CT 踏步+支座+高端平台DT
踏步+支座+低端平台+高
端平台
ET
低位踏步+中位平台+高位
踏步
两跑踏步及楼层和层间平板FT 层间及楼层平板均三边支
撑
GT 层间平板单边支撑，楼层
平台三边支撑
层间平板三边支承，踏步
特点楼梯类型截面特征示意图低端滑动支座在梯梁上；
ATa
双层双向配筋
低端滑动支座在梯梁挑
ATb
板上；双层双向配筋
梯板两端支承在梯梁上；
板厚不宜小于140mm，
ATc
双层双向配筋，且配箍
筋；参与抗震计算
AT BT
CT DT
ET型
FT型
GT型
HT型
•2、构造详图
梯板上部纵向钢筋在端支座的锚固要求： 设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度不小于0.35l ab ,弯折段长度15d ；
充分利用钢筋抗拉强度时，直段伸至端支座对边后弯折，且平直段长度不小于0.6lab ，弯折段长度15d 。
设计者应在平法施工图中注明采用何种构造。
