表面粗糙度参数Rz
粗糙度对比Ra、Rz、RMS、国内外标准对照
表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。
表面粗糙度Ra Ry Rz说明
表面粗糙度高度参数共有三个: (1)轮廓算术平均偏差Ra 在取样长度l内，轮廓偏距绝对值的算术平均值。 (2)微观不平度十点高度Rz 在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。 (3)轮廓最大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
Ra 轮廓算术平均偏差：在取样长度内，轮廓偏距绝对值的算术平均值 ；
Rz 微观不平度十点高度：在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和 ；
Ry 轮廓最大高度：在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离；
3种都是用来表示表面粗糙度的。具体关系不好说明...Ra是最主要的评定参数，Rz一般只用来表示比较短小的表面。Ry基本不单独
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管表面的R max、R t 等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
<CTSM>图1参数R z示意图</CTSM>这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
粗糙度对比ra、rz、rms、国内外标准对照
表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Y pi的平均值与五个最大轮廓谷底Y vi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。
表面粗糙度参数Rz

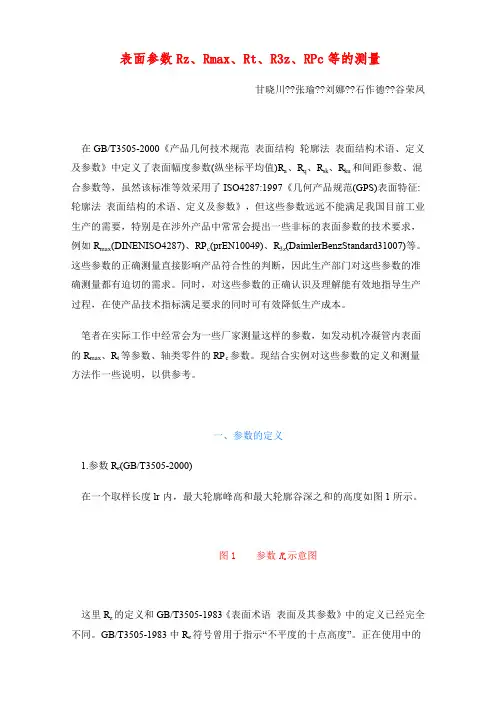

表面参数Rz、Rmax、Rt、R3z、RPc等的测量甘晓川??张瑜??刘娜??石作德??谷荣凤在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DINENISO4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
R zi的定义为，在一个取样长度lr内最高峰和最低谷之间的垂直距离。
R3zi的定义为，轮廓上一个取样长度lr内第3高的轮廓峰和第3高的轮廓谷之间的垂直距离，如图4所示。
图4 参数R3z示意图R3z是5个连续取样长度上深度R3zi的平均值。
5.参数RP c(prEN10049)参数RP c的定义为单位长度内连续穿过规定的上轮廓截止线c1和下轮廓截止线c2的轮廓元素的数量。
在使用中取c1等于c2，它们间的距离也叫做带宽(Bandwidth)或PeakCountLevel。
通常会取它们位于中线(MeanLine)或平行于中线指定的另外的直线的两侧，如图5所示。
它们的评定与R a的评定类似，滤波器、取样长度lc等评定条件的选取都对评定结果有明显的改变。
笔者使用的滤波器是2CR-PC。
而取样长度lc的选取由于没有明确的规定，工作中可选用与参数R a同样的取样长度lc，这也是广泛采用的方式。
表面粗糙度Ra与Rz的关系-粗糙度ra和rz全集文档
表面粗糙度Ra与Rz的关系-粗糙度ra和rz全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）表面粗糙度Ra与Rz关系Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra 表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差Ra。
图1中，以中线为基准线，在取样长度l内轮廓峰高的平均值和轮廓谷深的平均值之和作为轮廓微观不平度的平均高度。
粗糙度对比Ra、Rz、RMS、国内外标准对照
表面粗糙度高度参数有3种:1. 轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2. 微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3. 轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS直实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例：RMS64 = 64*25.4/1000= RA 1.6几个常用的如下RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1 ---- 0.025um；N2 ---- 0.05um; N3 ----- O.lum ;N4 ---- 0.2um；N5 ---- 0.4um ; N6 ----- 0.8um；N7 ---- 1.6um；N8 ---- 3.2um ; N9 ----- 6.3um；N10 --- 12.5um ；N11 ---- 25um日本表面粗糙度的老标准。
粗糙度对比Ra、Rz、RMS、国内外标准对照
表面粗糙度高度参数有3种:1. 轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2. 微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3. 轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS直实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例：RMS64 = 64*25.4/1000= RA 1.6几个常用的如下RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1 ---- 0.025um；N2 ---- 0.05um; N3 ----- O.lum ;N4 ---- 0.2um；N5 ---- 0.4um ; N6 ----- 0.8um；N7 ---- 1.6um；N8 ---- 3.2um ; N9 ----- 6.3um；N10 --- 12.5um ；N11 ---- 25um日本表面粗糙度的老标准。
粗糙度ra和rz的区别 新标准
一、概述随着现代制造业的迅速发展，对产品表面质量的要求也越来越高，粗糙度是对产品表面质量的重要指标之一。
而在对表面粗糙度进行评定时，常常会用到ra和rz这两个参数。
本文将对ra和rz的区别进行详细介绍，并针对新标准进行分析。
二、ra的定义和特点1. ra是表面粗糙度的平均值，即表面所有符合条件的高度值的平均高度。
2. ra的计算方式是将表面所有高度值的绝对值相加，然后除以采样长度。
3. ra能够反映出表面整体的粗糙程度，更适用于对表面整体质量的评定。
三、rz的定义和特点1. rz是表面粗糙度的最大毛均方根值，即在采样长度内的一组连续采样长度内最大的高度差值。
2. rz的计算方式是取出表面高度的最大和最小值，然后再取几组这些值的平方和的均值的平方根。
3. rz能够反映出表面的峰谷数量和深度，更适用于对表面局部质量的评定。
四、ra和rz之间的关系1. ra和rz是两种不同的表面粗糙度参数，它们各自强调的是表面质量的不同方面。
2. ra主要关注表面的整体情况，而rz更关注表面的局部细节。
3. 在实际应用中，应根据具体情况综合考虑ra和rz，以全面评定表面的质量。
五、新标准对ra和rz的影响1. 随着制造工艺的不断进步，对表面质量的要求也越来越高，因此对ra和rz的要求也会不断提高。
2. 新标准可能会对ra和rz的计算方法、采样长度等进行调整，以更好地适应现代制造业的需求。
3. 制定新标准将会对相关行业的生产、检测和质量控制产生一定影响，需要及时做好准备。
六、总结ra和rz作为表面粗糙度评定的重要参数，在现代制造业中具有重要意义。
了解ra和rz的区别和通联，对于正确评定和控制产品表面质量具有重要意义。
而随着新标准的出台，我们也需要及时了解并适应新的要求，以确保产品的质量和竞争力。
七、参考文献[1] 陈XX, 等. 粗糙度参数的计算方法研究[J]. 机械加工, 2010(2): 10-15.[2] 李XX, 等. 新标准对粗糙度参数的影响分析[J]. 制造工程, 2015(3): 20-25.以上是对ra和rz的区别及新标准相关内容的阐述，希望能对您有所帮助。
粗糙度全参数RzRmax、Rt、R3z、RPc等地定义及测量
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
表面粗糙度评定参数ra和rz的含义是什么
01什么是表面粗糙度？在技术交流中，很多人习惯使用“表面光洁度”指标。
其实，“表面光洁度”是按人的视觉观点提出来的，而“表面粗糙度”是按表面微观几何形状的实际提出来的。
因为要与国际标准(ISO)接轨，国标中早已不再使用“表面光洁度”这个表达术语，正规、严谨的表达均应使用“表面粗糙度”一词。
表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。
具体指微小峰谷Z高低程度和间距S状况。
一般按S分：S＜1mm 为表面粗糙度1≤S≤10mm为波纹度S＞10mm为f 形状02表面粗糙度形成因素表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动、电加工的放电凹坑等。
由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。
03表面粗糙度评定依据1）取样长度各参数的单位长度，取样长度是评价表面粗糙度规定一段基准线的长度。
在ISO1997标准下一般使用0.08mm、0.25mm、0.8mm、2.5mm、8mm为基准长度。
表面粗糙度Rz 于Ra 区别：Ra:评定轮廓的算术平均偏差评定轮廓的算术平均偏差Ra 是指在一个取样长度内纵坐标Z 绝对值的算术平均值，记为Ra。
Ra 值的大小能客观地反映被测表面微观几何特性，Ra 越小，说明被测表面微小峰谷的幅度越小，表面越光滑；反之，说明被测表面越粗糙。
Ra 值是用触针式电感轮廓仪测得的，受触针半径和仪器测量原理的限制，适用于Ra 值在0.025~6.3μ m 的表面。
Rz:轮廓的最大高度微观不平度十点高度Rz:在取样长度内5 个最大的轮廓峰高的平均值与5 个最大的轮廓谷深的平均只值之和。
Ra、Rz、Ry 等表面粗糙度(也称表面光洁度)主要参数及定义2）评定长度由N个基准长度所构成。
粗糙度参数RzRmax、Rt、R3z、RPc等的定义及测量
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
(完整版)表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
<CTSM>图1参数R z示意图</CTSM>这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
粗糙度全参数RzRmax、Rt、R3z、RPc等地定义及测量
表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
表面粗糙度参数Rz
表面参数Rz、Rmax、Rt、R3z、RPc等的测量甘晓川张瑜刘娜石作德谷荣凤在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。
同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图这里R z的定义和GB/T3505-1983《表面术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
粗糙度对比Ra、Rz、RMS、国内外标准对照
表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi 的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi 的平均值与五个最大轮廓谷底Yvi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*1000=RA举例:RMS64 = 64*1000= RA几个常用的如下:RMS250 =RMS125 =RMS64 =RMS32 =表面粗糙度外国与中国标准对照N1－－；N2－－；N3－－；N4－－；N5－－；N6－－；N7－－；N8－－；N9－－；N10－－；N11－－25um；日本表面粗糙度的老标准。
对应关系：▽：Ra25～；▽▽：～；▽▽▽：～；▽▽▽▽：～。
说明：上面的数值依次为：、、、、25S、50S、100S表面粗糙度与光洁度的关系参考表? (单位:μm)洁度GB1031－1968等级▽14▽13▽12▽11▽10▽9▽8▽7▽6▽5▽4▽3▽2▽1表面状态雾状镜面镜状光泽面亮光泽面暗光泽面不可辨加工痕迹方向微辨加工痕迹方向可辨加工痕迹方向看不清加工痕迹微见加工痕迹可见加工痕迹微见刀痕可见刀痕明显可见刀痕Rz与Ra对比Rz100时相当于Ra25 以下为对照表Rz200105025Ra5025Rz1016254063。
(完整word版)粗糙度对比Ra、Rz、RMS、国内外标准对照
表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。
表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面参数Rz、Rmax、Rt、R3z、RPc等的
测量
甘晓川张瑜刘娜石作德谷荣凤
在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一
些非标的表面参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。
这些参数的正确测量直接影响产品符合性的判断，因此生产部
门对这些参数的准确测量都有迫切的需求。
同时，对这些参数
的正确认识及理解能有效地指导生产过程，在使产品技术指标
满足要求的同时可有效降低生产成本。
笔者在实际工作中经常会为一些厂家测量这样的参数，如发
动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。
现结合实例对这些参数的定义和测量方法作一些说明，以供参考。
一、参数的定义
1.参数R z(GB/T3505-2000)
在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。
图1 参数R z示意图
这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。
GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。
正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。
因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。
2.参数R max(DIN EN ISO 4287)
参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
R zi的定义为，在一个取样长度lr内最高峰和最低谷之间的垂直距离。
R max的定义为在评定长度lc内R zi的最大值(在DIN EN ISO 4288中，R max的符号为R z1max)，其示意图如图2所示。
图2 参数R max示意图
3.参数R t(GB/T3505-2000)
参数R t的定义为评定长度内最大的峰谷垂直距离，如图3所示。
图3 参数R t示意图
4.参数R3z(Daimler Benz Standard 31007)
R3zi的定义为，粗糙度轮廓上一个取样长度lr内第3高的轮廓峰和第3高的轮廓谷之间的垂直距离，如图4所示。
图4 参数R3z示意图
R3z是5个连续取样长度上粗糙度深度R3zi的平均值。
5.参数RP c(prEN 10049)
参数RP c的定义为单位长度内连续穿过规定的上轮廓截止线c1和下轮廓截止线c2的粗糙度轮廓元素的数量。
在使用中取c1等于c2，它们间的距离也叫做带宽(Bandwidth)或Peak Count Level。
通常会取它们位于中线(Mean Line)或平行于中线指定的另外的直线的两侧，如图5所示。
图5 参数RP c示意图
三、测量使用的仪器
测量使用的仪器为英国某公司生产的粗糙度仪。
该仪器采用的是触针式测量方法，其粗糙度参数的测量误差为2%，具有分析评定25个参数R、22个参数P、23个参数W、12个参数R&W 和7个参数R k的能力。
此外，对同一测量数据可以进行多次不同参数的分析评定，而不需要多次测量。
四、参数
R max、R t、R3z的测量
参数R max、R t、R3z的测量同测量参数R a一样，都需要使仪器的探针在被测表面上扫描规定的长度，从而得到表面轮廓。
表面轮廓经滤波器滤波后得到原始轮廓，用规定的方式对原始轮
廓进行分析就得到对应的参数。
它们的评定与R a的评定类似，滤波器、取样长度lc等评定条件的选取都对评定结果有明显的改变。
笔者使用的滤波器是
2CR-PC。
而取样长度lc的选取由于没有明确的规定，工作中可选用与参数R a同样的取样长度lc，这也是广泛采用的方式。
图6为使用粗糙度仪对某钢管内表面进行测量后得到的粗糙度轮廓，表1为该粗糙度轮廓各粗糙度参数的测量结果。
图6 某钢管内表面粗糙度轮廓
由表1的测量结果可以看出，R t>R max>R z>R3z，这与前面介绍的这些参数定义的含义是一致的。
表1 某钢管内表面粗糙度参数测量结果
五、参数
RP c的测量
R max、R t、R3z等这些参数的评定过程不再涉及其他条件的设定，所以对它们的评定相对简单。
而参数RP c的评定稍显复杂一些，其评定过程还需要设定3个条件，分别为参考类型、高度、带宽。
其中参考类型和高度是配合在一起的，笔者使用“平均值以上的高度”，且高度为“0”，也就是以中线为中心，上下各半个带宽。
而带宽的大小就依靠产品的技术要求了，表2即为一个技术要求的实例。
该要求分别对7个带宽每英寸长度内的峰值数量都提出了要求。
表2 参数RP c技术要求实例
分别在带宽中设定所要求的数值，然后计算机将依照设定的条件对粗糙度轮廓进行分析计算，从而得到所需的参数RP c数值。
表3为通过设定不同条件后对图7分析后得到的参数RP c，图7为包含29个评定长度的粗糙度轮廓。
图7 某轴类零件的外表面粗糙度轮廓
参数测量结果实例表3 某轴类零件的外表面粗糙度RP
c
六、结束语
表面粗糙度可用具有不同定义的多种参数进行评定，前面涉
及的仅仅为几个比较常见的参数。
虽然有些参数在我国的国标
中并未定义，但由于这些参数在国外已大量使用，使得我们的制造部门不得不在对外贸易中面对对方设置的贸易壁垒。
开展此类参数的测量可为生产和研究部门的研制提供有力的技术支持，对打破技术性贸易壁垒也起到巨大的作用。
作者单位【辽宁省计量科学研究院】。
