RFID技术在高速公路多路径识别及不停车收费中的应用

合集下载

基于RFID技术的高速公路不停车收费系统

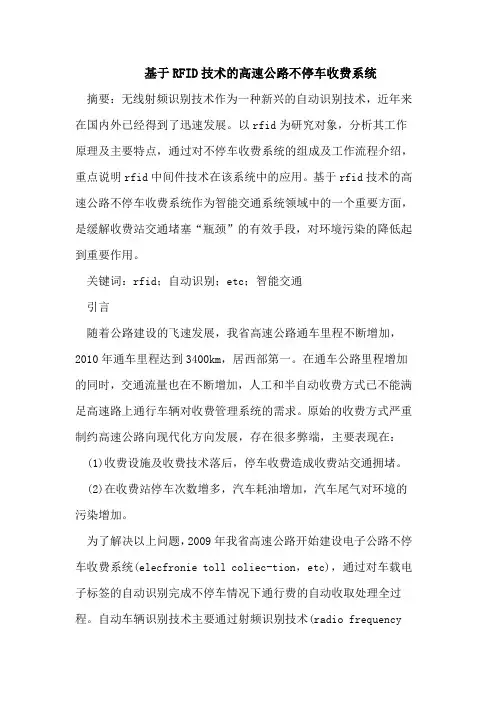

基于RFID技术的高速公路不停车收费系统摘要：无线射频识别技术作为一种新兴的自动识别技术，近年来在国内外已经得到了迅速发展。

以rfid为研究对象，分析其工作原理及主要特点，通过对不停车收费系统的组成及工作流程介绍，重点说明rfid中间件技术在该系统中的应用。

基于rfid技术的高速公路不停车收费系统作为智能交通系统领域中的一个重要方面，是缓解收费站交通堵塞“瓶颈”的有效手段，对环境污染的降低起到重要作用。

关键词：rfid；自动识别；etc；智能交通引言随着公路建设的飞速发展，我省高速公路通车里程不断增加，2010年通车里程达到3400km，居西部第一。

在通车公路里程增加的同时，交通流量也在不断增加，人工和半自动收费方式已不能满足高速路上通行车辆对收费管理系统的需求。

原始的收费方式严重制约高速公路向现代化方向发展，存在很多弊端，主要表现在：(1)收费设施及收费技术落后，停车收费造成收费站交通拥堵。

(2)在收费站停车次数增多，汽车耗油增加，汽车尾气对环境的污染增加。

为了解决以上问题，2009年我省高速公路开始建设电子公路不停车收费系统(elecfronie toll coliec-tion，etc)，通过对车载电子标签的自动识别完成不停车情况下通行费的自动收取处理全过程。

自动车辆识别技术主要通过射频识别技术(radio frequencyiden-tification，rfid)来采集车载电子标签的数据信息而实现的。

rfid是一种非接触的射频通信方式，通过rfid读写器与rfid 电子标签的无线通信可以进行信息的采集功能。

从而识别车载rfid 电子标签载体的身份等特征，达到提高收费站通行效率的目的。

1rfid射频识别技术rfid是一种无线的、非接触方式的自动识别技术，作为快速、实时、准确采集与处理信息的高新技术和信息标准化的基础，被公认为20世纪十大重要技术之一。

这项技术最大的优点就在于非接触，在完成识别工作时无须人工干预，适于实现自动化和远程实时监控及管理，可识别高速运动物体并可同时识别多个rfid电子标签，操作快捷方便。

基于RFID技术在高速公路不停车收费管理中的应用

基于RFID技术在高速公路不停车收费管理中的应用摘要：RFID射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,其在高速公路中的应用可为不停车收费带来好处。

关键词：高速公路不停车收费RFID 付款交通的高速发展是促进地区经济发展的重要因素。

通过筹资建设道路桥梁，然后通过收取桥梁通行费回收建设资金，实践证明是发展交通的必要手段。

但“收费站塞车”现象已经是一个较为普遍的社会现象，目前我国约有30%的高速公路是人工收费，其余基本上实现了半自动收费；只有少部分高速公路建立了监控中心和通信中心。

高速公路自动化收费是在车辆通过收费站时领取该站点特定识别卡，现代化自动收费站在相关技术试验和具体实施过程中，采用了多种不同的自动识别技术，如感应线圈识别技术、声表面波识别技术、条码识别技术、红外通信识别技术和射频识别技术等，但最终主流归结到采用无线射频识别技术作为不停车收费系统的车辆自动识别技术。

1.RFID系统组成RFID是基于雷达技术发展起来的一种自动识别技术，它利用射频信号或空间耦合（电感或电磁耦合）的传输特性，实现对物体或商品的自动识别。

一个典型的RFID系统包括标签、读写器和数据库，如图1。

标签由耦合天线及芯片构成，每个标签具有唯一的电子产品代码（EPC），附着在被标识的物体或对象上。

读写器读取或擦写标签信息，可外接天线，用于发送和接受射频信号。

中央信息系统（数据库）包括了中间件、信息处理系统、数据库等，用以对读写器读取的标签信息进行处理，其功能涉及到具体的系统应用，如实现信息加密和安全认证等。

其工作过程为：读写器在数据管理系统的控制下发送出一定频率的射频信号，标签进入磁场时产生感应电流从而获得能量，并使用这些能量向读写器发送出自身的数据和信息，该信息被读写器接收并解码后送至中央信息管理系统行相关的处理，信息的收集和处理过程都是以无线射频通信方式进行的[1]。

图1RFID系统组成2.高速公路不停车收费的过程高速公路收费的特点是不仅要按照车型分类标准收费，而且按照入出口的距离标准进行收费。

RFID在高速公路不停车收费系统中应用技术的研究

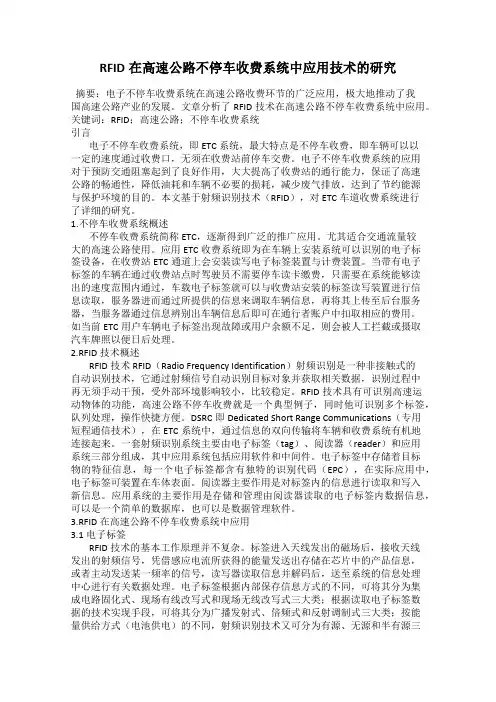

RFID在高速公路不停车收费系统中应用技术的研究摘要：电子不停车收费系统在高速公路收费环节的广泛应用，极大地推动了我国高速公路产业的发展。

文章分析了RFID技术在高速公路不停车收费系统中应用。

关键词：RFID；高速公路；不停车收费系统引言电子不停车收费系统，即ETC系统，最大特点是不停车收费，即车辆可以以一定的速度通过收费口，无须在收费站前停车交费。

电子不停车收费系统的应用对于预防交通阻塞起到了良好作用，大大提高了收费站的通行能力，保证了高速公路的畅通性，降低油耗和车辆不必要的损耗，减少废气排放，达到了节约能源与保护环境的目的。

本文基于射频识别技术（RFID），对 ETC车道收费系统进行了详细的研究。

1.不停车收费系统概述不停车收费系统简称ETC，逐渐得到广泛的推广应用。

尤其适合交通流量较大的高速公路使用。

应用ETC收费系统即为在车辆上安装系统可以识别的电子标签设备，在收费站ETC通道上会安装读写电子标签装置与计费装置。

当带有电子标签的车辆在通过收费站点时驾驶员不需要停车读卡缴费，只需要在系统能够读出的速度范围内通过，车载电子标签就可以与收费站安装的标签读写装置进行信息读取，服务器进而通过所提供的信息来调取车辆信息，再将其上传至后台服务器，当服务器通过信息辨别出车辆信息后即可在通行者账户中扣取相应的费用。

如当前ETC用户车辆电子标签出现故障或用户余额不足，则会被人工拦截或摄取汽车牌照以便日后处理。

2.RFID技术概述RFID技术 RFID（Radio Frequency Identification）射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别过程中再无须手动干预，受外部环境影响较小，比较稳定。

RFID技术具有可识别高速运动物体的功能，高速公路不停车收费就是一个典型例子，同时他可识别多个标签，队列处理，操作快捷方便。

DSRC即Dedicated Short Range Communications（专用短程通信技术），在ETC系统中，通过信息的双向传输将车辆和收费系统有机地连接起来。

RFID技术在公路收费中的应用研究报告2

RFID技术在高速公路不停车收费中的应用研究报告摘要：高速公路收费管理是体现国家现代化水平的重要标志,而高速公路的信息化建设则是实现高速公路现代化管理最重要的基础支撑。

尽管高速公路建设的飞快发展,但收费站管理不规范,已经成为首要问题。

目前我国约有40%的高速公路是人工收费,其余基本上实现了半自动收费;只有少部分高速公路建立了监控中心和通信中心。

在2008年之前,高速公路收费站几乎成了高速公路的瓶颈，因为车辆在收费站排队交费造成的拥堵已经占到了交通堵塞原因的第三位。

而基于RFID技术的信息化收费管理随着计算机技术和网络技术的快速发展,以现代化的解决方案可以让高速公路更加高速、安全、有效。

通过RFID技术建立高速公路信息网络,可以快速采集车辆的行驶信息，进而实现高效管理。

关键字：RFID 无线射频技术电子标签不停车收费1.研究背景1.1 RFID技术的起源RFID的基本技术原理起源于二战时期，最初盟军利用无线电数据技术来识别敌我双方的飞机和军舰。

战后，由于较高的成本，该技术一直主要应用于军事领域，并未很快在民用领域得到推广应用。

直到上世纪八九十年代，随着芯片和电子技术的提高和普及，欧洲开始率先将RFID技术应用到公路收费等民用领域。

到二十一世纪初，RFID迎来了一个崭新的发展时期，其在民用领域的价值开始得到世界各国的广泛关注。

在国该技术还被应用于图书馆、门禁系统、停车场收费与管理、食品安全、公路收费等领域，本报告主要探讨RFID技术在高速公路收费中的应用。

1.2 RFID技术发展的历史1940-1950年：雷达的改进和应用催生了射频识别技术，1948年奠定了射频识别技术的理论基础。

1950-1960年：早期射频识别技术的探索阶段，主要处于实验室实验研究。

1960-1970年：射频识别技术的理论得到了发展，开始了一些应用尝试。

1970-1980年：射频识别技术与产品研发处于一个大发展时期，各种射频识别技术测试得到加速。

RFID技术在高速公路管理中的应用

RFID技术在高速公路管理中的应用随着我国交通网络的不断完善，高速公路的建设也逐步迈入了一个新的阶段。

但同时，高速公路管理的难度也不断增加。

如何有效管理和保障高速公路的通行安全成为了管理者亟待解决的问题。

RFID技术的广泛应用，为高速公路的管理提供了一种科技手段，在高速公路管理中，RFID技术的应用不断发展壮大，得到越来越多的关注和利用。

1. 什么是RFID技术？RFID技术，即射频识别技术，是一种无线通信技术，主要是通过电磁波来自动识别物体。

RFID技术可以在无需线缆连接的情况下，用于对产品、动物或人员进行识别和跟踪。

RFID系统通常由两部分组成：一个电子标签、一个读写器。

标签上的芯片可以存储数据，通过读写器将存储在标签上的数据读取出来。

2. RFID技术在高速公路管理中的应用RFID技术在高速公路管理中，主要体现在以下几个方面：2.1 高速公路收费系统随着高速公路收费方式的不断变化，RFID技术可谓是高速公路收费系统的一大亮点。

采用RFID技术的收费系统，利用标签快速识别车辆并进行收费。

这种方式比传统人工收费方式更为快捷高效，可以大大提升车流量。

同时，也可以减少人工操作过程中出现的拥堵问题，为高速公路缓解交通压力，提供便利。

2.2 高速公路安全管理在高速公路的匝道、路段以及各类交通设施出入等处设置RFID检测器，通过标签快速阅读识别车辆信息。

通过RFID技术可以实现自动梳理交通信息，如违章记录、事故信息等，从而提高高速公路的安全管理水平。

2.3 监控和追踪车辆安全另外，RFID技术在高速公路管理中还可以用于监控和追踪车辆的安全。

通过在车辆上安装RFID标签实现对车辆的实时监控以及地理位置的跟踪和追踪，对于车辆不良驾驶行为，也可利用RFID技术进行预防和惩处，从而加强交通管理部门对交通行为的监管。

3. RFID技术在高速公路管理中的优势使用RFID技术在高速公路管理中的优势显而易见：3.1 快速高效RFID技术具备快速、高效、准确等特点，其识别速度快、误判率低，且不受天气等自然因素干扰。

RFID在高速公路不停车收费系统中的应用

RFID在高速公路不停车收费系统中的应用摘要：随着我国社会经济的不断发展，高速公路建设工程越来越庞大，高速公路上的车辆也越来越多，这不但增加了高速公路收费的工作量，也造成了公路拥堵。

智能管理是交通管理发展的必然趋势，不停车收费系统是当前最先进的智能交通管理应用系统，其应用不但大大缩小了交通管理成本，也有效解决了交通拥堵问题。

基于此，笔者将对射频识别技术(radio frequency identification，RFID)在高速公路不停车收费系统中的应用相关话题进行详细阐述。

关键词：RFID；不停车收费；高速公路近年来，随着高速公路车辆的不断增多，车辆的便捷通行与传统的公路管理系统出现的矛盾日益明显，必须结合现代电子信息技术与我国交通管理的实际情况，进行改革与创新以缓解现代经济快速发展的交通压力。

传统的每条高速公路通车都需要大量的收费站24小时值班，这样采用人工收费方式，不仅收费站的建成与运营本身就消耗了相当一部分资金，而且车辆交费需要完全停止，频繁的启刹车也造成了能源浪费和环境污染，效率很低，甚至在交通高峰期间，收费站成为高速公路的“瓶颈”，出现严重拥堵的情况。

因此，不停车电子收费(Electronic toll collection,ETC)是高速公路的一种理想的收费方式。

射频识别技术（RFID)的出现使它的实现成为可能，从而加快了智能交通的发展。

一、射频识别（RFID)系统的组成及工作原理射频识别（RFID)技术主要由射频卡和读写器组成，射频标签和读写器之间互相不接触并利用感应、无线电波或微波进行数据通信，从而可以达到识别的目的，其系统的组成及工作原理见图1：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码，然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。

RFID技术在ETC系统中的运用

2019/2/28
系统功能及优势
3、统计图分析本系统根据记录、统计信息，提供各种统计分析报表和图表。收费管理中心可以通过网络进行连接各种收费站以进行数据交换及管理。管理中心查看一些缴费情况，入账情况、各路段车辆的流量情况。对所有数据进行汇总，归档、存储，并打印各种报表。 4、交通监管与管理网络化系统保证了信息的及时传递和更新，在网络正常的情况下，路段控制中心能够将系统定义的黑灰名单及时传递到各个收费站出入口，实施对欠费车辆的告警提示，对不法车辆进行拦截、抓拍或报警等操作。能够将各种费率表及时下发至各个收费站点，能够及时了解整个路网的动态信息，及时发现路网的拥塞或其他异常情况。 5、环保节能，塑造更好形象利用RFID技术实现不停车通过，改变了传统的车辆通行缓慢，停车次数多，汽车尾气对环境的污染增加的方式。更加的节能环保，从而收费站也会受到很好的社会评价，提高社会效益与经济效益。
01
二背景
电子不停车收费系统简称ETC （Electronic Toll Collection），不停车收费系统，是指车辆在通过收费站时，通过车载设备实现车辆识别、信息写入（入口）并自动从预先绑定的IC卡或银行帐户上扣除相应资金（出口），是国际上正在努力开发并推广普及的一种用于道路、大桥和隧道的电子收费系统。但存在众多问题，如：•人工收费或计算机辅助收费，人工识别，收费时间长，费额计算无监督，车辆通行慢。•收费设施收费技术的落后，城市入口的收费站形成交通的瓶颈，造成不好的形象。•车辆通行缓慢，停车次数多，汽车尾气对环境的污染增加。
2019/2/28
ETC系统工作原理示意图
2019/2/28
四系统功能及优势
1、自动识别，无需停车利用RFID技术在高速公路不停车收费系统中的应用，利用RFID远距离自动识别的特性，进行通信的时候能够互不干扰，使得标签在有限的功率范围内进行可靠的通信，增加系统的稳定性，车辆只要适当减速，不需要停车，也不需要伸手刷卡，就可以顺利通过道口。 2、信息档案管理利用RFID电子标签的唯一ID性质，和后台数据库进行绑定。所有的信息，包括用户资料，收费信息、车辆通行的情况等，都会记录并形成信息档案。并且收费站能通过通信网络和收费分中心与收费管理中心进行联系，方便管理维护电子标签所牵引的账户信息。

RFID在高速公路不停车收费系统中的应用

．
阕读；：叉称ｆ｛器．『成棒器拔取电子杯箍数｝ｊ｝Ｉ情栅
据．取决于断使用的结掏和技术，－以避读或着；装髓
＋
辆变赞需疆完停止，效率微低
交通幽蜂期
台典型的阕陲器包禽有Ｉ断顿摸块（寝送器和接受邸ｊ、
娃利『般尖端的Ｉｒｆ息技术．形成人城、公路和车辆Ｉ】乜ＩＬｆ
他一休的新公路交埘系统的总称高速公路运输在公路运输ｔ柯重婴地位．为艮肼离琏续空通流提供ｒ可靠完荐ｔ－ｉ的服务 ¨胁收取ｊ路盘通赞世我囤道蹄她澧投资的土盟收Ｍ卉式之・．然耐伴随拧符条廊地公路趟车椰简簧大的收衡站２４小时值爿．收惴站的建成运忖本身就？牦［ｊＩ｜ｊｒ中当・ｌｌ＝坼分资金，Ｉｎｍｆ大多数收赞站Ｉ朋人ｌ】聚 ‘ 收赞
的系统（计钟机及机器人托制城髓等）
１¨ （【ｌｏｅｔｍ．ＥＣｎ１－ｌｌｃｉｉｌｒｌ￣ｌＴ１址尚遵公路的一种理想的收船山止近ｒ米．利顺姒Ｉ术的 Ⅲ现使它的实现成为盯ｆ技能．从快了钎能史通的发腥 …．．
别的ｌ的ｊＲ丌ｎ般突ｍ的特点皿ｆ以非接触识滨（叮讽
到从射频发送来的载波信号．托天线州器传送到ｌ凄ｊ｝Ｊ
器，阅读器对接收的信号进行肼州和噼．然后送列１末系统进行棚父处艇；卫汞统根据ｊ运算州断泼忙的舟墅法州．计时不的滥定做出棚啦的址删和拄．篮出指令佰号控制执行机构劬干Ｉ在耦台方式（Ｉ乜感也磁）．通ｆ流ｆＤＨＸＦＸＤＳＱ）Ｅ、从射翱到饿器的数撼传输方法ｆ仇毅训制、履向散射、高次特波）以及频率池等方ｌ．ｌ接触ｆ司的ｉｆ

基于RFID技术多义性路径识别系统在高速公路联网收费中的应用

行联网收费肯定会存在高速公路环路的现象，导致高速公路收
费运营出现 “ 路径二义性问题 ” 。
（６）可靠性高，采用ＣＲＣ纠错功能消费、保护投资者的利益，实现通行费
拆分公平、公正、公开，必须解决多路径精确计费。这一问题解
将引起越来越多的问题，直接影响到高速公路使用者、投资者和管理者的利益。研究高速公路联网收费中基于ＲＦＩＤ技术的多义性路径识别系统具有很强的现实需要，有助于规范高速公路合理收费，保护投资者与使用者的权益。关键词：ＲＦＩＤ技术；多义性路径；高速公路联网收费
多个对象（多台车辆）；（４）功耗低；（５）安全性好，采用特殊加密方法，极难被仿制或遭人为干扰破坏；
门负责，按照一定规则基于车辆所经路段统一分配。高速公路联网收费既使通行车辆的交费次数减少，加快通
行，又可以减少建设收费站的数量和聘用、培训收费人员的花费，降低业主方的运营成本，经济效益可观。但是高速公路网进
Ｏ刖
昌
车辆通过高速公路不同路段时的自动标识；主要功能模块组成部件包括电源模块、远程控制模块（ＧＳＭ或ＣＤＭＡ）、主控制器、ＲＦ模块、功率放大器和天线等。（３）读写器：车辆驶入收费站时读写器将入口信息写入电子标签，离开时将存储在电子标签的车辆入口信息和路径信息读出。复合读写器包含ＲＦＩＤ读写模块和Ｉｃ卡读写模块。

射频识别技术在高速公路收费系统中的应用分析

射频识别技术在高速公路收费系统中的应用分析摘要：RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。

本章主要介绍了射频识别技术的基本组成、应用、发展趋势。

关键词：射频识别技术；组成；应用引言射频识别技术，即是从八十年代起走向成熟的一项自动识别技术。

由于大规模集成电路技术的成熟，射频识别系统的体积大大缩小，因而刁`进入实用化的阶段。

它利用射频方式进行非接触双向通信，以达到识别目的并交换数据。

它和同期或早期的接触式识别技术不同、工系统的射频卡和读写器之间不用接触就可完成识别。

RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。

工技术可识别高速运动物休并可同时识别多个标签，操作快捷方便。

一、RFID无线射频识别系统的组成①信号发射机在工系统中，信号发射机为了不同的应用目的，会以不同的形式存在，典型的形式是标签。

标签相当于条码技术中的条码符号，用来存储需要识别传输的信息，另外，与条码不同的是，标签必须能够自动或在外力的作用下，把存储的信息主动发射出去。

②信号接收机在RFID系统中，信号接收机一般叫做阅读器。

根据支持的标签类型不同与完成的功能不同，阅读器的复杂程度是显著不同的。

阅读器基本的功能就是提供与标签进行数据传输的途径。

另外，阅读器还提供相当复杂的信号状态控制、奇偶错误校验与更正功能等。

标签中除了存储需要传输的信息外，还必须含有一定的附加信自、，如错误校验信息等。

识别数据信息和附加信息按照一定的结构编制在一起，并按照特定的顺序向外发送。

阅读器通过接收到的附加信息来控制数据流的发送。

在耦合方式（电感一电磁）、通信流程（FDX、HDX、SEQ）、从射频卡到阅读器的数据传输方法负载调制、反向散射、高次谐波以及频率范围等方面，不同的非接触传输方法有根本的区别，但所有的阅读器在功能原理上，以及由此决定的设计构造上都很相似，所有阅读器均可简化为高频接口和控制单元两个基本模块。

RFID技术在高速公路ETC混合车道收费系统中的应用

、
前言
电子不停车收费系统（ｌｃｏｉＴｌ不同属性的电子标签向混合车道控制器落杆，等带电子标签车过后再自动落杆。Ｅｅｔｎｃｏｒｌ
Ｃｌｃｏ，ｏｅｔｎ简称ＥＣ是国际上正在努力返回不同的信息，ｉＴ）非法电子标签车归为无若车流表第一项为无电子标签车，切换程
道），或者在主线及所有匝道收费站单独口处可以按车型、能的车道，它对带电子标签车辆提供不停行车距离计费。开辟专用车道，但是这样对本来交通量非对无电子标签车辆提供由以上构思可知，混合车道不停车车收费通行服务，在常大经常堵车的收费站来说又要减少现收费系统中必须克服以下问题：ＭＣ通行服务。它还可作为专用ＥＣ车ＴＴ
道控制区的车辆进行排序、踪，跟对栏杆机进行自适应控制，实现如下的车道逻辑
路ＥＣ不停车收费系统采用专用车道的Ｔ
不足，阐述唐港高速公路利用ＲＩ技术ＦＤ
任何车辆进入车道识读和控制区后，控制：电子标签车到达控制区，带其前无
分流太多的车辆，还会导致交通拥堵更加公路上的环形线圈，２，１埋在下列软、硬件构成。长米宽米，严重。因此，开发混合车道不停车收费系车道路面下２公分处。１电子标签。、电子标签具有一定的抗它对电子标签的识
统迫在眉睫，因为混合车道不停车收费系读高度１米左右。小车电子标签安装在前金属对电磁波的干扰能力，平时处于休眠统既可以实现常规电脑发卡收费，又可实牌照后，大车安装在车头下面，当车辆行状态。当汽车经过检测区时，被识读天线现不停车收费，该混合车道既可以根据交进时，发送其ＩＤ号。必然经过识读线圈的识读区而不会唤醒，通流量需要时设成专用车道，又可以在电发生遮挡导致的漏读。２识读天线。、识读天线的工作频率能
