电涡流测功机
转动惯量
转矩特性曲线 的调节性
较小
较好
较大
很差，不可能 调节为非常陡 的转矩特性及 恒转矩特性 很难
自动控制与远 距离操纵 突加负载与突 减负载适应性 噪音
很合适
约0.5~1秒
约3~20秒
较小
较大
与直流测功机性能比较
换制量直 成动范流 电状围测 能态、功 价格 。下运机 作行具 电能反馈 为稳有 放定良 电 、 好 冷却水（L/Min） 机测的 运量额 控制装置 行精定 时度控 ， 高 制 操作难易程度 可。特 以直性 维护性能 把流和 制测宽 清洁 动功广 能机的 转在测 电涡流测功机 便宜 直流测功机 较高
电涡流测功机的应用
制动力矩大， 测试精度高， 工作稳定。
结构简单， 操作维护方便。
特点
转动惯量小， 动态响应速度快， 低速扭矩大。
与控制系统配套， 易于实现自动化。
电涡流测功机的应用
CW系列测功机具有测试范围宽广、结构简 单、转动惯量小、许用转速高、双向测试、许容 转速高、转动惯量小、测量精度高、对突变负荷 响应快的特点（0.2s），它不受冷却水进水压力 变化的影响，尤其适用于操作控制自动化的试验 台架，与具有自动化控制功能的电控仪配套，实 现远距离自动化操纵及数显、打印测量的水平较 高。相对水力测功机而言，电涡流测功机在低速、 中小功率的加载测试技术上，易于配套实现计算 机控制。 该系列电涡流测功机适用于中小型功率电 机、汽车、内燃机、燃气轮机、水轮机、工程机 械等的性能试验，也可让作为其它动力设备的吸 动装置。
不可以
有 较小，简单 简单 较容易 较清洁
可以，节约能源
无 较大，复杂 较复杂 较难 清洁
Thank You！
测功机使用说明书(中文)
CW系列电涡流测功机主机使用说明书凯迈 (洛阳) 机电有限公司(原洛阳南峰机电设备制造有限公司)目录1、引言 (4)1.1 概述 (4)1.2 电涡流测功机型号含义及技术参数 (4)2、涡流制动器的工作原理和主机结构 (6)2.1涡流制动器的工作原理 (6)2.2 功率计算 (6)2.3 主机结构 (6)2.4 报警装置 (7)3、电涡流测功机主要技术指标 (7)4、涡流测功机的布置和安装 (8)4.1 测功机的工作条件 (8)4.2 测功机的布置 (8)4.3 测功机的安装 (8)5、测功机的冷却 (11)5.1.冷却原理 (11)5.2 对冷却水水质的要求 (11)5.3 确定冷却水水量 (11)6、电涡流测功机的润滑 (12)6.1油润滑 (12)6.2 脂润滑 (12)6.3摆动轴承的润滑 (13)7、电涡流测功机校准和调节 (13)7.1 静校 (13)7.2 灵敏度检查 (18)8、电涡流测功机的运输和维护 (18)8.1 测功机的贮存 (18)8.2 测功机的运输 (18)8.3 测功机的检查和维护 (19)9、配套 (20)10、CW盘式电涡流测功机的常见故障和排除方法 (21)11、润滑泵的使用和维护 (22)12、图册部分 (24)图1(a)～(b)电涡流测功机的主机结构 (25)图2(a)～(o)电涡流测功机的机械特性曲线 (27)图3(a)～(l)电涡流测功机的外形尺寸 (42)图4(a)～(i)电涡流测功机的接线图 (54)图5 水量、水温差及功率之间的关系 (63)1、引言1．1 概述我公司根据德国策尔纳（ZÖLL NER）公司专有技术生产的CW系列电涡流测功机，具有低惯性、高精度、高稳定性和结构简单、维修方便、自成系列并适用于操作控制自动化等优点。
主要用于发动机等旋转动力机械进行转速、扭矩、功率的测试和性能试验。
也可用于其它原动机和电机、转动系统、油泵油嘴调速器等零部件的性能试验、耐久试验和型式试验。
电涡流测功机与电力测功机比较
电涡流测功机属于被动测功机只能用于内燃机的加载。
它不可能起动发动机或给内燃机一个拖动扭矩。
测功机只能达到内燃机根据实际的油门位置所能达到的转速。
工作原理:流过定子线圈的初级电流将在每一个线圈上产生交互的N－S极磁场。
转子看起来有点像齿轮鼓。
当转子转动时，其凹凸处切割磁场。
这个切割产生电流并显示出来(电涡流),它是相对磁场的产生物。
这个显示的磁场阻碍着转子(相当于内燃机负载)。
制动的能量转化为热能(测功机发热)。
为了冷却测功机，冷却水的供应是必须的。
决不允许在没有冷却水的情况下运行测功机。
通过改变初级电流可改变磁场的能量。
电力测功机属于主动测功机，主动测功机工作时就和异步电动机一样。
通过主动测功机, 可以起动发动机、带动发动机(无点火拖动)运转、模拟车辆的加速和减速运动。
工作原理:
在三相电源供电下，您可以看到不同时刻下(时刻1, 时刻2 和时刻3) 总电流Ires相应的三个不同位置. 总电流旋转的结果是电机定子中产生了旋转磁场, 该旋转磁场的转动速度取决于总电流的频率。
该磁场驱动电机转子以几乎相同的转速运转(这就是为什么称异步)。
通过电源柜中的变换器改变电流(相当于扭矩),您可以改变电机的负荷,通过改变频率，您可以改变转速。
双轴双电涡流测功机技术参数

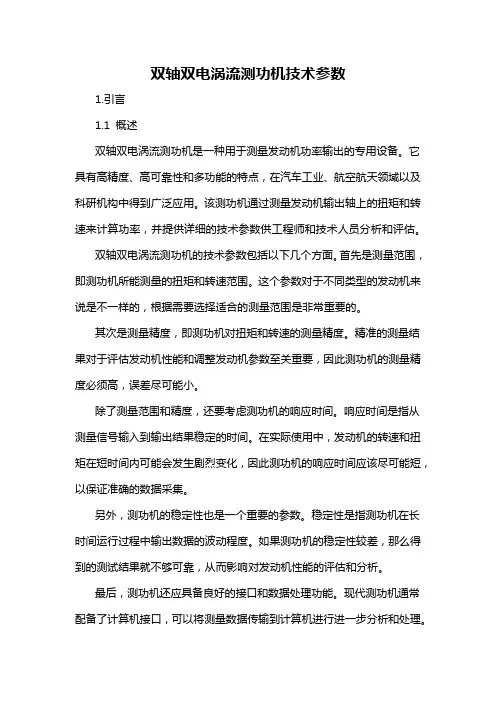

双轴双电涡流测功机技术参数1.引言1.1 概述双轴双电涡流测功机是一种用于测量发动机功率输出的专用设备。
它具有高精度、高可靠性和多功能的特点，在汽车工业、航空航天领域以及科研机构中得到广泛应用。
该测功机通过测量发动机输出轴上的扭矩和转速来计算功率，并提供详细的技术参数供工程师和技术人员分析和评估。
双轴双电涡流测功机的技术参数包括以下几个方面。
首先是测量范围，即测功机所能测量的扭矩和转速范围。
这个参数对于不同类型的发动机来说是不一样的，根据需要选择适合的测量范围是非常重要的。
其次是测量精度，即测功机对扭矩和转速的测量精度。
精准的测量结果对于评估发动机性能和调整发动机参数至关重要，因此测功机的测量精度必须高，误差尽可能小。
除了测量范围和精度，还要考虑测功机的响应时间。
响应时间是指从测量信号输入到输出结果稳定的时间。
在实际使用中，发动机的转速和扭矩在短时间内可能会发生剧烈变化，因此测功机的响应时间应该尽可能短，以保证准确的数据采集。
另外，测功机的稳定性也是一个重要的参数。
稳定性是指测功机在长时间运行过程中输出数据的波动程度。
如果测功机的稳定性较差，那么得到的测试结果就不够可靠，从而影响对发动机性能的评估和分析。
最后，测功机还应具备良好的接口和数据处理功能。
现代测功机通常配备了计算机接口，可以将测量数据传输到计算机进行进一步分析和处理。
此外，一些先进的测功机还有数据记录和回放功能，可以对特定的测试过程进行记录和重放，方便工程师分析问题和验证设计。
综上所述，双轴双电涡流测功机的技术参数对于发动机性能评估和调整具有重要的作用。
在选择和使用测功机时，我们需要考虑测量范围、测量精度、响应时间、稳定性以及接口和数据处理功能等方面的要求，以确保获得准确可靠的测试结果。
1.2文章结构文章结构旨在为读者提供一个清晰的整体框架，帮助他们更好地理解文章的内容。
本文将按照如下结构来展开讨论双轴双电涡流测功机技术参数的相关内容：2. 正文2.1 技术参数1在这一部分，我们将详细介绍双轴双电涡流测功机的第一个技术参数。
电涡流测振仪的技术指标和使用方法
电涡流测振仪的技术指标和使用方法嘿，朋友们！今天咱来聊聊这个电涡流测振仪呀！这玩意儿可神奇了，就像是我们测量振动的小能手！电涡流测振仪的技术指标那可是相当重要滴！它的测量范围得够广吧，不然有些大动静或者小抖动都测不出来，那可不行呀！还有它的精度，得像孙悟空的火眼金睛一样精准，可不能马马虎虎的。
分辨率也不能低呀，不然细微的差别都看不出来，那不就白瞎啦！再说说它的使用方法吧，这可得好好讲讲。
就好像你要驯服一匹小马驹，得先了解它的脾气秉性。
拿到电涡流测振仪，先别急着用，得好好看看说明书，熟悉熟悉它的各种按钮和功能。
就像你要去一个新地方，得先看看地图不是？然后呢，把它稳稳地放在要测量的地方，就像给它找了个舒服的小窝。
接下来，打开开关，让它开始工作。
嘿，你就看着那些数据蹦出来，就像变魔术一样！你想想看，要是没有这个电涡流测振仪，我们怎么知道那些机器啊设备啊是不是在偷偷“发抖”呢？它就像是一个小侦探，帮我们找出那些隐藏的振动问题。
要是机器振动太大了，那可得赶紧检查检查，是不是哪里出问题啦？这就好像人要是一直咳嗽，那肯定是身体不舒服呀！而且哦，这电涡流测振仪用起来也不难呀，只要你用心，一学就会。
就跟学骑自行车似的，刚开始可能有点晃悠，但是多练几次不就熟练啦？咱可不能被它吓住，得大胆去尝试！你说这电涡流测振仪是不是很厉害？它能让我们及时发现问题，避免更大的麻烦。
它就像是我们的好伙伴，默默地守护着那些机器设备的健康。
所以呀，我们可得好好对待它，让它发挥出最大的作用。
总之呢，电涡流测振仪是个很实用的东西，它的技术指标决定了它的能力，而正确的使用方法能让它更好地为我们服务。
大家可别小瞧了它哦！原创不易，请尊重原创，谢谢!。
电涡流测功机简介
LOGO
LOGO
电涡流测功机简单原理
电涡流测功机主要由旋转部分（感应盘）、摆动部分 （电枢和励磁部分）、测力部分和矫正部分组成。其结构简图 如图1.
由结构简图可知，当与转子同轴装配的励磁线圈通有直 流电时，其产生的磁通经过电枢体、涡流环、气隙和转子形成 闭合回路。由于转子外圆面被制成均匀的齿和槽，故在气隙和 电枢体或涡流环内表面上任意一点的磁场产生交变变化，由此 感应出“涡流”。由于“涡流”和磁场的耦合作用，转子上产 生制动力矩而在电枢体上则产生与拖动力矩相同的力矩，并经 过装在电枢体的力传感器检测出来。动力机输出的功率被转化 成电枢体或涡流环上“涡流”产生的等值发热量，该热量由进 入电枢体内表面或涡流环冷却水槽中持续不断的冷却水带走。
和直流测功机性能比较
价格 电能反馈
电源容量 （KW） 冷却水 （L/Min） 控制装置
操纵难易程度
维护性
清洁
涡流测功机
便宜 不可能
水力测功机
较高 可以，节约能源
小≈（0.02-0.03） 额定功率
大≈0.45额定功率
大≈1.4额定功率 无
较小，简单
较大，复杂
简单 较容易
较复杂 较难
较清洁
清洁
LOGO
400
LOGO 量作它 精方的 度便主水 低及要利 、使优测 低用点功 速寿是机 制命体是 动长积利 率；小用 小主、水 。要重对 缺量转 点轻体 是、的 调结阻 节构力 困简来 难单测 、、功 测操的 。
和水力测功机性能比较
涡流测功机
水力测功机
价格 功率
较高
便宜
最高转速时约为最大 最高转速时约为最大
LOGO
电涡流测功机简单原理
电涡流测功器原理
电涡流测功器原理
电涡流测功器原理是一种测量物体的功率或功耗的仪器。
它基于电涡流现象，
通过检测通过物体的电流引起的涡流来测量功率。
电涡流测功器被广泛应用于各种工业领域，如汽车制造、航空航天和机械制造。
电涡流测功器的原理可以简要概括为以下几个步骤：首先，将待测物体放置在
电涡流测功器中，并通过电流源供应电流。
当电流通过物体时，会在物体内部产生磁场。
其次，由于物体内部磁场的变化，会在物体附近产生涡流。
这些涡流会产生与
电流方向相反的磁场，从而对传感器产生影响。
然后，传感器会测量由涡流产生的磁场变化，从而确定物体的功率。
这种测量
是通过感应原理实现的，传感器会产生电压或电流信号来表示功率大小。
最后，电涡流测功器会将测量结果在显示屏上显示或通过接口传输到计算机等
外部设备进行记录和分析。
这样，用户可以准确了解被测物体的功率特性。
电涡流测功器的原理基于涡流的产生和检测，因此在使用时需要注意几个因素。
首先，物体的导电性对涡流测量结果有影响，因此需要根据物体的导电性选择合适的测量方式和参数。
其次，物体的尺寸和形状也会影响涡流的产生和测量，因此需要在设计和选择电涡流测功器时考虑这些因素。
总之，电涡流测功器的原理基于电涡流现象，通过测量涡流产生的磁场变化来
确定物体的功率。
它在工业应用中具有重要的意义，帮助用户实时监测和评估设备的功率消耗，提高生产效率和节能减排。
发动机整机振动的试验大纲
发动机整机振动试验(大纲)一、试验目的：1、了解直列往复式四缸四冲程发动机整机振动的特点，能够从振动信号判断整机振动的激励源，直观了解二阶往复惯性力是四缸四冲程发动机振动剧烈的根源。
2、学习DSPS动态信号处理系统的使用方法。
二、试验仪器：1、4G22汽油机（又名488发动机）；2、CW160电涡流测功机；3、9101加速度传感器；4、DSPS动态信号处理系统。
三、试验方法：1、采样参数的设定；2、采样文件名的设定；3、加速度信号的采集；4、加速度信号的处理；①将加速度信号（时域信号）进行FFT变换为频域信号；②将加速度信号积分为速度信号；5、将频域信号和速度信号用数据显示；6、把数据粘贴到Excel文件后存盘，文件中的各工作簿的含义为：4800f 、4200f、3600f表示为4800rpm、4200rpm、3600rpm的频域信号数据；4800v 、4200v、3600v表示为4800rpm、4200rpm、3600rpm的速度信号数据（V z）；说明：工作簿中的数据，前列表示X轴（频域信号为频率f，速度信号为采样时间），后列表示Y轴（频域信号为幅值，速度信号为速度m/s）。
四、数据处理：在Excel文件中利用数据画出各转速各窗口的频域信号曲线和速度信号曲线。
五、问题分析：1、根据各转速的频域信号的主要频率和转速之间的关系分析主要振动属于几阶次，为什么？2、根据各转速的速度信号，选出各转速的振动速度最大值，根据速度的数值判别该机振动烈度。
说明：振动烈度应该根据振动在X、Y、Z轴三个方向振动速度矢量和的大小来判别（V2= V x2+ V y2 +V z2），但经由加速度积分所得的速度只是Z轴方向的振动分速度V z，我们可以用Z轴方向的最大速度（即积分所得的速度的最大值）来近似地判别振动烈度。
振动烈度分类：A级（良好工作状态）振动速度为0.28mm/s~4.50mm/sB级（正常工作状态）振动速度为4.50mm/s~11.2mm/sC级（容忍工作状态）振动速度为11.2mm/s~28.0mm/s D级（不允许工作状态）振动速度为28.0mm/s~112 mm/s3、列举两条减轻整机振动的措施。
CW160电涡流测功机
变速器性能试验台设备性能输入转速0～3000r/min设备简述用于AMT性能、可靠性、耐久性试验；同步器磨损试验；离合器磨损试验。
环境要求—20→+50ºC系统组成变速器同步器性能与寿命试验台由机械台架、换档机械手、测控系统三部分构成。
试验项目变速器同步器性能与寿命试验台根据QC/T568.1-2011《汽车机械式变速器台架试验方法》、QC/T29063.1-2011《汽车机械式变速器总成技术条件》进行设计，并参考三菱《手动变速箱台架同步器耐久试验方法》对设计方案进行补充和完善。
主要包括：1)手动变速器换挡性能、耐久试验2)手动变速器倒档换挡性能、耐久试验3)干、湿式DCT变速器换挡性能、耐久试验4)干、湿式DCT变速器换挡标定5)AMT变速器换挡性能、耐久试验6)AT变速器换挡性能、耐久试验7)重型变速器副箱试验根据用户提供的CAN通信协议，试验台软件模拟汽车发动机的油门开度等信息，变速箱输出轴连接输出电机，通过改变电机转速达到控制车速的目的。
如图1所示，为变速器性能试验台。
图2，为局部放大图。
图1 变速器性能试验台图2 变速器性能试验台局部图变速器性能试验台基本构成：变速器综合性能试验台架主要由3大部分组成:①动力部分:包括主电机、变频器、主电机座、安装台等;②负载部分:包括电涡流测功机、控制电气以及辅助制动装置;③测控部分:包括传感器、测控的软、硬件等。
动力装置目前常用的动力装置包括液压马达、发动机、直流电动机和交流电动机四种:液压马达受压力限制，且需要相应的液压回路;发动机需要的辅助装置较多，既有油路，又有水路，并且振动、噪声、污染较大;直流电动机价格较贵，并且要有直流电源，这就要求有比直流电动机功率稍大的直流发电机组或硅整流设备，因此本试验台选用三相交流电机作为动力装置.选择交流电动机作为动力源具有噪声小，占地面积小，起停方便，无污染，转速易于调节等优点.加载装置目前国内、外传动试验台上使用的加载装置主要有水力测功机、电力测功机(分直流加载和交流异步加载)、电涡流测功机和磁粉制动器等.电涡流测功机结构简单，动态反映快，稳定性好，相对低速时扭矩较大，额定转速高，可双向旋转，与测控系统配套，易实现恒转矩、恒转速控制，可实现自动化操作，是一种较好的测功加载设备.但转速太低时无法实现加载，此时需升速设备.故在被试变速器后联接一陪试变速器进行升速，以满足加载电涡流测功机的要求.控制系统试验台的控制系统，一方面根据试验人员通过操作用户界面选择不同的试验模式输人，由控制单元传送给动力控制系统和加载装置控制系统，驱动电机及测功机在规定的转速工况下运转;另一方面通过相应电路接收传感器采集的转矩、转速信号，在控制系统中对这些数据进行处理，记录不同工况下的数据，并最终显示输出.其原理图如下：图3 控制系统的工作原理图试验台软件测试系统一套完善的试验台测试系统，包括硬件部分和软件部分。
CW160电涡流测功机
ANSYS 软件简介ANSYS软件是美国ANSYS公司研制的大型通用有限元分析（FEA）软件，其技术涵盖多个学科领域，是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
就流体分析而言，其整个流程包括网格划分，数值计算以及后处理等过程，每一个流程对应的模块分别为ICEM-CFD、Fluent、CFD-Post。
1.ICEM-CFDICEM-CFD(The Integrated Computer Engineering and Manufacturing code for Computational Fluid Dynamics) ——专业的CAE前处理软件ICEM-CFD软件功能：·直接几何接口（CATIA, CADDS5, ICEM Surf/DDN I-DEAS, Solid Edge,Por/WNGINEER ）。
· 忽略细节特征，自动跨越几何缺陷及多余的细小特征。
·对CAD模型的完整性要求很低，它提供完备的模型修复工具，方便处理“烂模型”。
· 一劳永逸的Replay技术：对几何尺寸改变后的几何模型自动重划分网格。
·网格雕塑技术很容易实现任意复杂的几何体纯六面体网格的划分。
·很快的生成六面体为主的网格。
· 自动检查网格质量,自动进行整体平滑处理，坏单元自动重划,可视化修改网格质量。
·超过100种求解器接口：如FLUENT、Ansys、CFX、Nastran、Abaqus、LS-Dyna2.FluentCFD商业软件FLUENT，是通用CFD软件，用来模拟从不可压缩到高度可压缩范围内的复杂流动。
由于采用了多种求解方法和多重网格加速收敛技术，因而FLUENT能达到最佳的收敛速度和求解精度。
灵活的非结构化网格和基于解的自己适应网格技术及成熟的物理模型，使FLUENT在转换与湍流、传热与相变、化学反应与燃烧、多相流、旋转机械、动/变形网格、噪声、材料加工、燃料电池等方面有广泛应用。
南峰电涡流测功机使用说明书
CW系列电涡流测功机使用维护说明书豫制03000011号凯迈 (洛阳) 机电有限公司(原洛阳南峰机电设备制造有限公司)通讯地址：河南省洛阳市069信箱41分箱邮政编码：471003电话：（0379）63382775传真：（0379）63382166网址：电子信箱：nf_cgj@126.con目录1、引言 (4)1.1 概述 (4)1.2 电涡流测功机型号含义及技术参数 (5)2、电涡流测功机的主机结构和工作原理 (6)2.1电涡流测功机的工作原理 (6)2.2 电涡流测功机的功率计算 (6)2.3 电涡流测功机的主机结构 (6)2.4 电涡流测功机的报警装置 (7)3、电涡流测功机的主要技术指标 (8)4、电涡流测功机的布置和安装 (8)4.1 电涡流测功机的工作条件 (8)4.2 电涡流测功机的布置 (8)4.3 电涡流测功机的安装 (8)5、电涡流测功机测功机的冷却 (11)5.1.电涡流测功机的冷却原理 (11)5.2 电涡流测功机对冷却水水质的要求 (11)5.3 电涡流测功机冷却水水量的确定 (11)6、电涡流测功机的润滑 (12)6.1电涡流测功机的油润滑 (12)6.2电涡流测功机的脂润滑 (13)6.3电涡流测功机摆动轴承的润滑 (13)7、电涡流测功机的校准和调节 (14)7.1 电涡流测功机的静校 (14)7.2 电涡流测功机的灵敏度检查 (18)8、电涡流测功机的运输和维护 (18)8.1 电涡流测功机的贮存 (18)8.2 电涡流测功机的运输 (18)8.3 电涡流测功机的检查和维护 (19)9、电涡流测功机的配套 (19)1、引言1．1 概述我公司根据德国策尔纳（ZÖLLNER）公司专有技术生产的CW系列电涡流测功机，具有低惯性、高精度、高稳定性和结构简单、维修方便、自成系列并适用于操作控制自动化等优点。
主要用于发动机等旋转动力机械进行转速、扭矩、功率的测试和性能试验。
1、CW160电涡流测功机
1、CW160电涡流测功机
CW160电涡流测功机用于中、小功率内燃机各种特性的测试。
电涡流测功机结构简单，制动力矩大，工作稳定，转动惯量小，动态响应速度快。
本系统采用微机控制，利用CAN总线传输检测数据，测试精度高，可进行油耗测试，水温、油温控制以及冷热冲击试验。
●额定吸收功率160KW
●最大测试转矩522N·m
●最大测试转速10000r/min
●转矩测量精度≤±0.4%F.S
●转矩测量灵敏度≤0.1%F.S
●转速测量精度≤±0.1%
●恒转速控制精度≤±5r/min
●恒转矩控制精度≤±0.2%
●油门调节时间0-100%≤0.2s
2、A VL发动机测试系统
A VL发动机测试系统拥有高精度油耗仪，水温控制装置，各种温度、压力传感器，能够实时准确的检测发动机工作状态，具有内燃机工作特性测试、燃烧分析、排放分析、ECU标定等主要功能。
系统主机是102/12 SI型交流电力测功机，其最大测试转矩500N·m，最高测试转速12000r/min。
系统系统配备了AMA4000单路直采废气分析仪，能够检测NOx，CO，CO2，HC，O2的含量。
Indiset630燃烧分析仪包括一台8通道14Bit/800kHz ADC高速数据采集系统，对曲轴角度测量精度可达0.1°，拥有25MPa的缸内压力传感器与200MPa高压传感器，可进行基于高精度曲轴转角的缸内压力变化，针阀升程与喷油特性研究。
电涡流测功机
电涡流测功机概述电涡流测功机是一种能够用于测量物体转动功率的设备，它基于电涡流原理工作。
当一个导体由交流磁场穿过时，会在导体内部产生一个涡流。
这个现象被称为电涡流。
电涡流测功机利用这种现象，通过测量被测试物体所产生的电涡流来计算其转动功率。
工作原理电涡流测功机的工作原理可以简化为以下几步：1.创建交变磁场。
电涡流测功机中通常通过旋转一个强磁体来产生交变磁场。
2.诱导电涡流。
被测物体放置在交变磁场中，当磁场变化时，会诱导物体内部产生电涡流。
3.测量电涡流。
电涡流测功机中配备了一个电涡流传感器，用于测量被测试物体所产生的电涡流。
4.计算功率。
电涡流测功机利用测量的电涡流来推导被测试物体的转动功率。
特点与优势电涡流测功机的主要特点和优势包括：1.非接触式测试。
电涡流测功机基于电涡流现象工作，不需要将传感器与被测物体接触。
这降低了测量误差和测试时间。
2.高精度。
电涡流测功机具有高精度和可靠性。
它们能够精确测量转动功率和输出功率，无论是在实验室环境还是在现场测试。
3.适用性广泛。
电涡流测功机适用于测试各种类型的物体，包括小型机械部件和大型负载设备，例如发动机和发电机。
4.易于使用。
电涡流测功机的使用不需要高度技术技能。
这些设备通常具有直观的用户界面和自动化功能，使其易于使用。
应用场景电涡流测功机广泛应用于各个领域，例如：1.汽车工业。
电涡流测功机用于测试汽车发动机输出功率和转矩。
这些测试是发动机研发和实际使用前的必要步骤。
2.航空航天工业。
电涡流测功机用于测试航空发动机的转动功率和输出功率。
这些测试有助于确保发动机的高效运行和可靠性。
3.涡轮机械工业。
电涡流测功机通常用于测试涡轮机械的输出功率和转矩。
这些测试是确保机械顺利运行的关键步骤。
4.发电机和变速器制造业。
电涡流测功机广泛应用于测试发电机和变速器的功率和负载特性。
这些测试有助于确保设备高效运行和可靠性。
结论电涡流测功机是一种高精度和有效的设备，可用于测试物体转动功率。
电涡流测功机的工作原理
电涡流测功机的工作原理
电涡流测功机是一种测量机械功率的仪器，它的工作原理基于电磁感应现象。
当被测机械的传动轴带动感应盘旋转时，感应盘与测功机的铁芯之间的空气隙中会产生交变的电磁场。
这个电磁场会在感应盘中产生感应电流，也就是电涡流。
电涡流的大小与电磁场的强度、感应盘的电导率、空气隙的大小以及传动轴的转速等因素有关。
电涡流会产生一个与传动轴旋转方向相反的力矩，这个力矩会阻碍传动轴的旋转，从而使被测机械受到一个负载。
通过测量这个负载的大小，就可以计算出被测机械的功率。
为了提高测量精度，电涡流测功机通常采用自动平衡装置来补偿由于传动轴的不平衡和空气隙的变化等因素引起的测量误差。
此外，电涡流测功机还可以通过调节电磁场的强度来实现对不同功率范围的测量。
电涡流测功机具有测量精度高、响应速度快、使用方便等优点，被广泛应用于发动机、电动机、内燃机等机械的功率测量和性能测试中。
电涡流测功机应用中的特点
电涡流测功机应用中的特点
电涡流测功机是一种用于测量电机、发电机、压缩机等旋转机械输出功率的设备，具有以下特点：
1. 非接触式测量：电涡流测功机采用非接触式测量，不需要机械接触，不会对被测机械造成损伤。
2. 高精度测量：电涡流测功机采用高频率测量，具有高精度和高分辨率，可以准确测量旋转机械的输出功率。
3. 多功能性：电涡流测功机可以测量不同类型的旋转机械，包括电机、发电机、压缩机等，具有较强的适应性和通用性。
4. 实时性：电涡流测功机可以实时测量旋转机械的输出功率，并且可以实时监测机械的工作状态，对于机械故障的诊断和预测具有重要意义。
5. 操作简便：电涡流测功机操作简单，不需要进行复杂的设置和调整，可以快速进行测量和数据处理。
电涡流测功机具有非接触式测量、高精度测量、多功能性、实时性和操作简便等特点，是一种非常实用的旋转机械输出功率测量设备。
CW160电涡流测功机
空气压缩机
空气压缩机是工业现代化的基础产品，就是提供气源动力是气动系统的核心设备机电引气源装置中的主体，它是将原动（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。
由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。
由于气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由于气缸容积的缩小，压缩空气经过排气阀的作用，经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。
当储气罐压力降至0.5--0.6MPa 时压力开关自动联接启动。
主要用途
a 、传统的空气动力：风动工具，凿岩机、风镐、气动扳手，气动喷砂
b 、仪表控制及自动化装置，如加工中心的刀具更换等。
c、车辆制动，门窗启闭
d 、喷气织机中用压缩空气吹送纬纱以代替梭子
e 、食品、制药工业，利用压缩空气搅拌浆液
f 、大型船用柴油机的起动
g 、风洞实验、地下通道换气、金属冶炼
h 、油井压裂
i、高压空气爆破采煤
j 、武器系统，导弹发射、鱼雷发射
k、潜艇沉浮、沉船打捞、海底石油勘探、气垫船
l、轮胎充气
m、喷漆
n、吹瓶机
o、空分行业
p、工业控制动力（驱动气缸、气动元件）
q、生产高压空气用于加工件的冷却和干燥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、主要用途及适用范围
CW系列圆柱感应式电涡流测功机是用来测量动力机械各种特性的试验仪器。
本机适用于中、小型功率电机、汽车、内燃机、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。
主要特点
结构简单，操作维护方便；
制动力矩大，测试精度高，工作稳定；
转动惯量小，动态响应速度快；
与测控系统配套，可实现自动化操作。
二、产品使用的工作条件和环境条件
测功机励磁电源：DC 0～90V，0～110V， DC 0～120V
测功机励磁电流：DC 0～3A， 0～4A
冷却水：淡水
冷却水压：0.04～0.1Mpa
冷却水出水背压不大于0.01MPa
冷却水量：见图8
环境温度：0～40℃
相对湿度：20～90%RH
三、主要技术参数
1．CW系列的主要性能指标分别见表1、表2
2．最大励磁电压：CW6～CW16 DC 90V；CW25～CW40 DC 120V；CW160 DC110V 3．最大励磁电流：CW6～CW16 3A；CW25～CW40 4A；CW160 6.5A
4．冷却水压：0.04～0.1Mpa。
根据出水温度调节水压，当出水温度升高时，适当加大水压使出水温度降低。
冷却水流量：冷却水量取决于进水、出水的温差和吸收功率的大小。
一般情况下
当冷却水温度为20℃时，进水量略为2.7L.kW/h
5．测功机出水温度：小于55℃。
6．工作方向：左旋或右旋，连续工作。
GW系列电涡流测功机主要性能指标表1
7．扭矩测量精度：±0.4%FS
8．转速测量精度：±1r/min
9．测功机特性曲线见图0、图1、图2、图3、图4、图5
四、结构及原理
电涡流测功机主要由旋转部分（感应体）、摆动部分（电枢和励磁部分）、测力部分和校正部分组成。
其结构简图见图6。
由结构简图可知，感应体形状犹如直齿轮，产生涡流地方在导磁涡流环的孔壁上。
励磁绕组通上直流电后，则围绕励磁绕组产生一个闭合磁通。
当感应体被原动机带动旋转时，气隙磁密随感应体的旋转而发生周期性变化，在涡流环孔壁表面及一定深度范围内将产生涡流电势，并产生涡流，该涡流所形成的磁场又与气隙磁场相互作用，就产生了制动转矩。
该转矩通过外环及传力臂传至测力装置上，由力传感器将力的大小转换成电信号输出，从而达到测转矩的目的。
在转速测量上，采用非接触式的磁电式转速传感器，将转速信号转换成电信号输出。
3
4
5
6
7
8
9
图6 电涡流测功机结构简图
1、底座，
2、进、出水管道（各一），
3、轴承座，
4、测带齿轮，
5、主轴，
6、感应体，
7、励磁环组件，
8、外环，
9、导磁环组件，10、支承端，11、油杯，12、联轴器，
五、吊装与保管
产品在运输过程中应避免淋雨、倒置和冲击。
测功机底座上平面四角有螺孔。
用户吊装时，在螺孔中拧入吊环，注意起吊绳不能碰上拉压力传感器。
产品应保管于干燥通风、无腐蚀气体存在的库房中。
六、安装与调试
1．为了保持测功机与发动机联接的稳定可靠，测功机与发动机应安装在同一块底板上。
安装的水泥基础应足够坚固、牢靠，既能承受静载荷也能承受动载荷。
底板安装面应用水平仪校正。
测功机工作时，其主轴不能承受轴向力，因此，测功机与被测机械的联接方式应采用弹性联接（或两端刚性联接而中间空套，用键或花键传递扭矩的万向联轴器），测功机主轴与被测机械主轴应严格同轴。
安装后测功机下部用地脚螺栓或压板紧固。
然后把联接底座和感应盘的固定角钢卸掉。
一般安装方式见图7，测功机安装尺寸见图8和表2
图7测功机安装图
1、水泥基础
2、安装底板
3、测功机
4、发动机支架
5、发动机
6、地脚螺栓
12
2．冷却水是电涡流测功机工作时的重要安全保障。
安装时一定要把规定尺寸的水管接到测功机的进、出水口，在进水口串接一只0~0.1Mpa电接点压力表，并要试通水，检查供水系统是否漏水，水压、水流量是否达到规定数值，冷却水报警保护系统是否起作用。
电接点压力表的常闭触点，两点分别接到励磁电源插座的①④脚，压力表调至0.02Mpa位置即无水时，两触点为导通，有水时并水压超过0.02Mpa时两触点为常开。
为保证测功机能长期正常工作，建议在循环水中加入G1阻垢剂，以防止测功机长期使用后冷却室内结垢影响冷却效果，造成测功机损坏。
测功机进水处应安装过滤器，以防异物混入。
测功机冷却水应是淡水。
3.按FC2000发动机自动测控系统接线图接好励磁控制线，拉压力传感器及测速传感器电缆线。
七、测功机的校正
测功机使用前应进行严格的校正，为保证测量精度，一般每半年校正一次。
若有异常情况，则随时予以校正检查。
校正步骤如下：
在测功机壳体两侧插入专用销子，套上校正臂，拧紧螺母。
本测功机可正反两个方向旋转吸功，两侧均可加砝码标定，但为了与实际工况一致，应在与被测机械旋转方向一致的一侧加砝码标定。
加砝码前，应查看二次仪表的扭矩显示值是否为零，如果不为零，应调操作二次仪表，使扭矩显示值为零。
在托盘上将砝码加至最大值（视用户需要而定），操作二次仪表，使其显示值与输入的满量程值一致。
（详见二次仪表说明书），卸下所加的砝码，负荷应回零（或误差在许可范围内）。
按次序加减砝码（逐渐加至最大，再依次减至为零）将各点显示值调整至与之对应的输入值之差达到规定精度为止。
校正完毕，拆除校正臂，将二次仪表扭矩显示重新调至为零。
本机所备砝码为国家标准四等精度砝码。
八、使用与操作：
在启动被测动力机械前，应按以下步骤进行操作：
1．使与测功机配套的测控仪表，如FC2000或DDM系列发动机自动测控系统的测功机控制单元处于恒电流或恒扭矩控制方式，把设定值设置为零，被测动力机械应在接近于零负荷下启动。
2．打开进水阀门，冷却水通过进水阀和压力控制器进入测功的冷却室，由于压力控制器的保护作用，当水压低于0.02Mpa时，励磁电流是不能加到测功机的励磁线圈上的，此时测功机不吸收功率。
3．根据被测机械的试验规范，改变FC2000或DDM系列发动机自动测控系统控制单元的控制方式和数字设定指示值，电涡流测功机会自动跟随励磁电流的大小改变负荷，起到吸功、测功的目的。
4．当负荷增大时，应注意检查测功机出水温度不超过55℃，若测功机出水温度超过55℃，此时应加大进水量或加大进水压力，使测功机出水温度降低。
5．试验完毕应使励磁电流为零，卸去负荷后再关闭被测动力机械、关闭进水阀门，停止供水系统的循环。
九、维修与保养
十、成套性
使用说明书1份
产品合格证1份
产品装箱单 1 份
静校装置 1 套
砝码 1 套
注：静校装置包括联结销、螺母2套、砝码1套，另外供应，请用户在定贷时间申明。
十一、用户服务
本产品对用户实行三包：包修、包换、包退。
本产品在发货之日起12个月内，当用户在完全遵守使用说明书所规定的使用规则下，若发现有不符合技术条件，本公司给予免费修理，如属无法修理者，本公司给予调换或退货。
超过保修期，酌情收取修理费，如需上门服务酌情收取上门
服务费。
本公司定期举办用户学习班，免费为用户培训维修操作人员，并征求用户宝贵意见。
十二、测功机联轴器尺寸
联轴器有关尺寸见图9及表3
图9 联轴器联接尺寸图
18。
