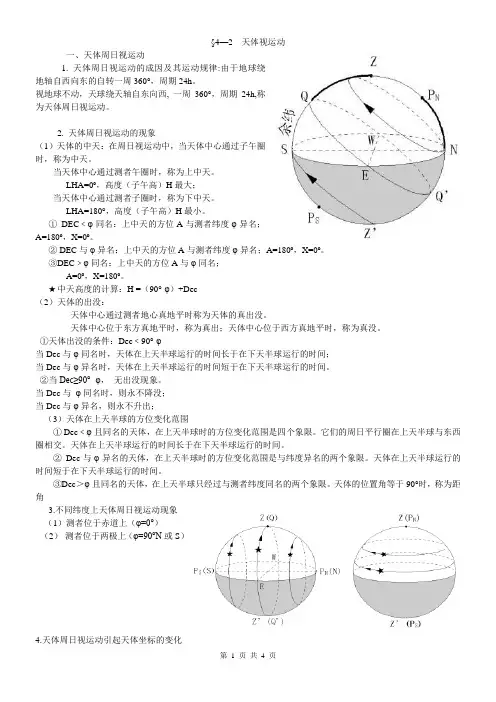

§4—2 天体视运动一、天体周日视运动1. 天体周日视运动的成因及其运动规律:由于地球绕地轴自西向东的自转一周360°，周期24h。
视地球不动，天球绕天轴自东向西, 一周360°，周期24h,称为天体周日视运动。
2. 天体周日视运动的现象（1）天体的中天：在周日视运动中，当天体中心通过子午圈时，称为中天。
当天体中心通过测者午圈时，称为上中天。
LHA=0º，高度（子午高）H最大；当天体中心通过测者子圈时，称为下中天。
LHA=180°，高度（子午高）H最小。
①DEC﹤φ同名：上中天的方位A与测者纬度φ异名；A=180º，X=0º。
② DEC与φ异名：上中天的方位A与测者纬度φ异名；A=180º，X=0º。
③DEC﹥φ同名：上中天的方位A与φ同名；A=0º，X=180º。
★中天高度的计算：H =（90°-φ）+Dec（2）天体的出没：天体中心通过测者地心真地平时称为天体的真出没。
天体中心位于东方真地平时，称为真出；天体中心位于西方真地平时，称为真没。
①天体出没的条件：Dec﹤90°-φ当Dec与φ同名时，天体在上天半球运行的时间长于在下天半球运行的时间；当Dec与φ异名时，天体在上天半球运行的时间短于在下天半球运行的时间。
②当Dec≥90°- φ，无出没现象。
当Dec与φ同名时，则永不降没；当Dec与φ异名，则永不升出；（3）天体在上天半球的方位变化范围①Dec﹤φ且同名的天体，在上天半球时的方位变化范围是四个象限。
它们的周日平行圈在上天半球与东西圈相交。
天体在上天半球运行的时间长于在下天半球运行的时间。
② Dec与φ异名的天体，在上天半球时的方位变化范围是与纬度异名的两个象限。
天体在上天半球运行的时间短于在下天半球运行的时间。
③Dec＞φ且同名的天体，在上天半球只经过与测者纬度同名的两个象限。
航海学(9)(航迹推算)
