第三章格力ZG系列柜式风机盘管机组参数
(整理)风机盘管详细参数
一. 中央空调的最佳搭档:AFP系列风机盘管空调器主要有热交换器（高效换热盘管）、低噪声离心风机、凝水盘、壳体及控制器组成，是中央空调系统的末端装置，设计先进，品种齐全，性能优越，用途广泛，通常用于噪声小，温度调节灵活的各种宾馆、饭店、医院商业大楼等处。
特点和优点：●机器精致、适用范围广●高能量、高效率●优质材料、工艺精湛●结构紧凑、占地少●遥控调控、任选室温●超低噪音、运转宁静●防菌装置、健康伴侣二. 机组结构特色：盘管：超高效传热-采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制的正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。
这些都能发挥理想的整体传热效果。
壳体：坚固、简洁、漂亮。
暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。
明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。
水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。
底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。
风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。
电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。
轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。
遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。
可与机组联动，实现异地控制机组启停。
开关带有启停、风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。
红外线遥控，最大接受距离15m。
三. 健康环保机型:风机盘管的健康伴侣——新型物理防菌装置风机盘管在制冷运行时，会产生大量的冷凝水，冷凝水会在积水盘中形成一层水膜。
由于温湿度适宜（10℃左右）。
病菌便会在水盘中存活，然后在风机盘管停止工作后，水盘中的温度便达到室温（30℃左右），病菌便会大量繁殖，久而久之，水盘中存在大量各种不同的病菌，成为一个污染源，严重恶化室内空气品质，尤其是适合空气传播的病菌在水盘中生存和繁殖后，便会成为病源。
格力ZF系列风机盘管机组性能安装手册
格力ZF系列风机盘管机组手册一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装、立式明装、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
格力吊柜
吊顶柜式风机盘管机组参数表一、产品概述格力G系列柜式风机盘管机组是中央空调系统末端使用的空气处理机组，该系列机组采用模数化设计，包含表冷器、电机、风机、过滤网和保温箱体等部分。
机组将进入表冷器的冷（热）水和室内循环空气（室内新风）经行冷（热）交换，根据需要对空气进行降温冷却（加热升温）、去湿干燥和过滤净化等处理，并通过风管将处理后的空气送到各空调区域，达到空气调节的目的。
1、高效热交换采用进口专用设备、模具加工的高效二次翻边铝翅片与铜管经机械胀管后紧密结合，配合不同的表冷器流程设计和风速设计，确保机组热交换效率高。
2、电机、风机效率高机组选用优质电机和前向多翼低噪高效离心风机，通过优化设计使其工作在性能稳定的区域。
电机采用内置热保护器，对电机进行保护。
离心风机稳定运行区域广、效率高，以保证机组在不同的静压范围内运行平稳以及节约能源。
3、电机安装板优化设计通过噪音频谱分析，电机安装板固有频率避开电机的固有频率，防止机组运行时电机安装板与电机发生共振，降低机组运行时的噪声。
4、表冷器防冻设计新型防冻增效换热器，利用重力学与传热学原理，在提高换热效率的同时更利于将存水放尽，防止冬季冻裂。
5、皮带传送皮带传动理论上可以改变主、从皮带轮进行任意传动比的传动，通过改变主、从皮带轮的传动比来调整风机的转数及调整机组的出风静压来满足客户的静压要求；电机启动后，动能传给皮带再传给离心风机，工作部件有一个缓冲加速到工作转速的过程，可以减轻设备和基础的震动，从而起到保护作用；皮带费用少，维修方便，超载时能自我保护。
便于工程调试，降低工程造价。
6、机组整体式集水盘设计机组使用整体式集水盘结构设计，保证被处理的空气冷凝水全部流入集水盘内，冷凝水通过冷凝水排水管全部排出。
7、挡水板设计离心风机下加挡水板设计，阻挡集水盘中因振动而激起的水花进入离心风机，防止机组吹水。
8、双重保温底盘采用发泡板加贴合海绵结构，使机组在承重方式有更好的支撑，保温效果明显。
常用中央空调设备快速记忆2014
开拓革新 共创共赢
格力中央空调产品样本快速记忆
5、末端换热装置—风机盘管
风冷冷水和水冷冷水两大类空调机生产出冷冻水未能直接 用于空调房间，需要转换成冷风，故而末端装置应运而生。
最常规一类由风机和盘管组成，故名风机盘管。
开拓革新 共创共赢
格力中央空调产品样本快速记忆
冷空气 吹入室内
冷冻供水管
节流装置
格力中央空调产品样本快速记忆
常用中央空调设备快速记忆 主 讲：张 健
开拓革新 共创共赢
格力中央空调产品样本快速记忆
民用建筑中央空调绝大多数采用蒸气压缩式制冷设备。这些设备 因压缩机形态各异、冷凝介质略有差别、蒸发器生产产品有所不同，
从而形成若干不同种类的空调机，林林总总、花繁叶茂。
为使我们在产品销售、方案设计以及施工管理等工作中得心应手， 首先要求我们对各种空调设备能够娓娓道来，如数家珍。同时能够熟
2
风冷水机
4
水冷冷水机
名义冷量 冷却水温度 30℃
当 冷 却 水 温 度 ＞ 30 ℃ 时，应加 大其 流量 。此 时，冷却 塔及 冷却 水泵 设计应修正。
开拓革新 共创共赢
格力中央空调产品样本快速记忆
同心格力
开拓革新 共创共赢
热空气 排出室外
冷凝器 冷冻回水管 末端装置 蒸发器 压缩机
风机盘管
风冷冷水机组
开拓革新 共创共赢
格力中央空调产品样本快速记忆
6、空调产品发展脉络梳理
一台窗机谱写的历程
开拓革新 共创共赢
格力中央空调产品样本快速记忆
为方便叙述，按逻辑推理方式进行梳理（而非历史），我们 从最简单的窗机开始梳理。
节流装置 （绝热膨胀）
当人们对噪音的要求越来越高时，就将压缩机、冷凝
zg系列柜式风机盘管安装使用说明书64119230
格 力 造
在 带传 动 中 ，预 紧 力 是 通 过在 带与带轮 的 切 边中点 处加 一 垂 直 于 带 边 的 载 荷 G，使 其
t
f G
da1
da2
a
带传动预紧力的控制
带速 v(m／s) 0～ 10 9.5～ 14 14～21 18～26 26～38 10～20 8～ 13 13～19 15～2L 21～32 20～30 6.5～ 11 11～18 12～18 18～27
4
好 空 调
直接启动
格 力 造
Y-△启动
电源：
380V 3N～50Hz
电源：
380V 3N～50Hz
风机
黄/绿
风机
黄/绿
工厂接线 工厂接线
适用于 15KW 以下(包括 15KW)电机
适用于 15KW 以上电机 机组电气接线示意图
四、调试与使用 1、启动前检查
1)、运输时各零部件有松动可能，因此在安装完成后应检查所有螺栓紧固件的松紧程度，尤其是传 动性零部件（如皮带轮、轴承等） 。 2)、用手旋转风机叶轮，确保叶轮能自由旋转。 3)、检查风机、电机的润滑情况，确保润滑正常。 4)、检查机组及风管系统内无异物，空气进、出口无堵塞。 5)、检查所有的减振器均在其正确位置，功能正常。 6)、检查所有电气连接，确保风机电机转动方向正确。 7)、检查控制设备的安全装置，确保正常。 8)、检查水、电、气是否畅通。 9)、检查机组冷凝水排水存水弯，确保安装正确，避免排水不畅。
2、启动
完成以上检查后，即可启动本机组，进行以下检查及调整。 1)、测量电机电压和电流，比较所得数据与电机铭牌上的资料，确保电机不过载。 2)、测量风量和风压，如与铭牌值不符，可调整风阀或皮带轮。
第三章 格力 ZG系列柜式风机盘管机组参数

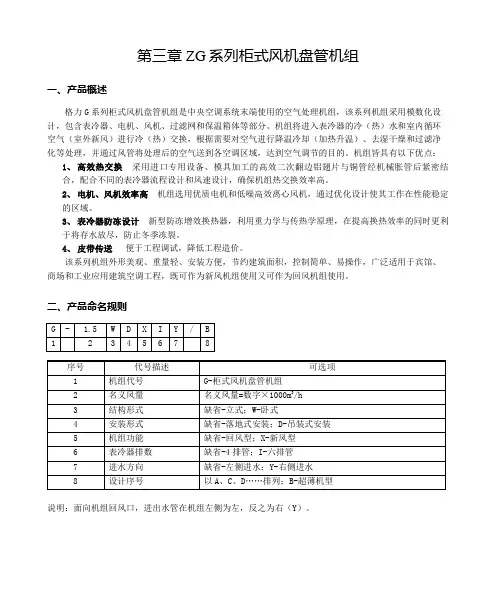

第三章 ZG系列柜式风机盘管机组一、产品概述格力G系列柜式风机盘管机组是中央空调系统末端使用的空气处理机组，该系列机组采用模数化设计，包含表冷器、电机、风机、过滤网和保温箱体等部分。
机组将进入表冷器的冷（热）水和室内循环空气（室外新风）进行冷（热）交换，根据需要对空气进行降温冷却（加热升温）、去湿干燥和过滤净化等处理，并通过风管将处理后的空气送到各空调区域，达到空气调节的目的。
机组皆具有以下优点：1、高效热交换采用进口专用设备、模具加工的高效二次翻边铝翅片与铜管经机械胀管后紧密结合，配合不同的表冷器流程设计和风速设计，确保机组热交换效率高。
2、电机、风机效率高机组选用优质电机和低噪高效离心风机，通过优化设计使其工作在性能稳定的区域。
3、表冷器防冻设计新型防冻增效换热器，利用重力学与传热学原理，在提高换热效率的同时更利于将存水放尽，防止冬季冻裂。
4、皮带传送便于工程调试，降低工程造价。
该系列机组外形美观、重量轻、安装方便，节约建筑面积，控制简单、易操作，广泛适用于宾馆、商场和工业应用建筑空调工程，既可作为新风机组使用又可作为回风机组使用。
二、产品命名规则说明：面向机组回风口，进出水管在机组左侧为左，反之为右（Y）。
三、安装注意事项设计选用机组时应根据用户要求的冷（热）量、噪音及各种空调参数，并按照制冷空调行业相关标准的规定，做好风道设计和隔音、消音设计，满足用户的需求。
为确保机组的正确选用和使用时的维修、保养方便，工程设计和施工时必须遵守以下要求：◆机组出风口与风道采用软接。
◆机组不得承担外接的阀门、管道、及设备的重量。
◆外接的配电容量应满足机组电机的要求。
◆不可安装在有易燃、易爆气体或有腐蚀性气体、严重油烟、盐雾的地方。
◆连接机组的进出水管应采用防震软接及活接头，并安装水过滤器。
◆冷凝水管连接采用下图方式：冷凝水管应保持一定倾斜，有利冷凝水的排放。
H≥10) (Pa机内负压+20 （mm）P—设备内该段的工作压力，单位Pa1、立柜安装1)机组落地安装，地面左右及前后两侧的高度差≤5mm或倾斜度≤1:5002)机组周围预留足够的维修、保养和安装回风管的空间，如图示：2、吊柜安装1)水平安装，机组左右以及前后两侧的高度差≤5mm或倾斜度≤1：5002)机组周围预留足够的维修、保养和安装回风管的空间，如图示3、操作注意事项1) 检查减振器运输保护架是否已拆除。
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
风机盘管技术参数要求
风机盘管技术要求1.基本技术参数及要求1.1盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。
1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。
(须提供测试报告)1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。
1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。
风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。
电机应选用三种速度可调节的永久性电容电机，达到节电的效果。
三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。
1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。
1.6高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。
1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。
1.8风机轴承采用无油润滑滚动轴承。
1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。
1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。
结构应体积小且薄，外型简洁。
1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。
1.12表冷器能完全满足技术表所规定的技术要求。
表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。
表冷器进行水压试验，在下列条件时无泄漏：2.5±0.02Mpa，保压时间不小于3Min。
格力ZF系列风机盘管机组样本
第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。
卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
风机盘管型号全参数表
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa 供冷工况参数：进口空气干球温度27 C，湿球温度19.5 'C,进水温度7C,水温差5 °C供热工况参数：进口空气干球温度21 C，进水温度60C，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
实用标准230FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）CB型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970 B(mm) 495 595 695 795 895 1130 1395 1510 1695 C(mm) 465 565 665 765 865 1100 1365 1480 1665 风机 1只 1只 2只 2只 2只 3只 4只 4只 4只 电机 1只 1只 1只 1只 1只 2只 2只 2只 4只 略重（kg ） 161821242735404346FP 系列立式暗装风机盘管外型及安装尺寸T_［十吊孔（减震垫） 30ZG3/4"4- 9X 18III III Illi'"- -"Hill II IIIDN3/4"475265150"A型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA A(mm) 640 740 840 940 1040 1275 1540 1650 1840 C(mm) 510 610 710 810 910 1145 1410 1525 1710 风机（只） 1 2 2 2 2 3 4 4 4 电机（只） 1 1 1 1 1 2 2 2 2 净重（kg ）182023262938444750FP 系列暗装风机盘管风管安装示意图CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员 的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ）,占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降 到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
格力立柜参数表
130
X140
140
X160
180
X180 X190
cm
126X83X 126X83 145X95X 145X95 185X95X 205X95 215X95
142
X152
155
X175
195
X195 X205
1
1
1
1
1
1
1
kW
26.5
35.1
44.1
52.5
66.1
84.1 96.5
kW
35.3
46.5
1、高效热交换 采用进口专用设备、模具加工的高效二次翻边铝翅片与铜管经机械
胀管后紧密结合，配合不同的表冷器流程设计和风速设计，确保机组热交换效率高。
2、电机、风机效率高 机组选用优质电机和低噪高效离心风机，通过优化设计使其
工作在性能稳定的区域。
3、表冷器防冻设计 新型防冻增效换热器，利用重力学与传热学原理，在提高换热
5000 32.2
6000 36.4
8000 50.5
10000 61.1
12000 72.1
kW
28.2
40.2
50.2
58.2
75.8
92.3 112.8
L/s 0.87
1.13
1.54
1.74
2.32
2.87 3.44
kPa 9.15 11.9
16
21.2
30.9 57.1
12
Pa
50-300 65-350 65-350
静压范围 1 和对应电机 静压范围 1 Pa 100-210 120-250 120-340 140-220 170-300 170-380 220-580
风机盘管参数
性能\ 型号FP34FP51FP68 FP85FPl02 FPl36 FPl70FP204FP238风量(m3/h)高(H) 340510 680850 10201360170020402380中(M) 255 385 510640 7651020127515301785低(L) 170 255340425510680 85010201190冷量（W）高(H) 1800 2700 3600 4500 5400 7200 9000 10800 12600 中(M) 1560 2242 2988 3735 4482 5976 7470 8964 10458 低(L) 1295 1860 2480 3100 3720 4960 6200 7440 8680热量（W）高(H) 2700 4050 5400 6750 8100 10800 13500 16200 18900 中(M) 2160 3240 4320 5400 6480 8640 10800 12960 15120 低(L) 1792 2689 3672 4590 5508 7344 9180 11016 12852普通型噪声dB(A) ≤36 ≤37 ≤38 ≤43 ≤45 ≤43 ≤43 ≤46 ≤46高静压噪声dB(A) ≤39 ≤40 ≤41 ≤46 ≤48 ≤46 ≤46 ≤49≤47电源单相交流220V 50Hz电机（W）标准型输入功率25 30 36 60 60 87 96 120 160标准型输出功率8 12 1625 25 40 16X2 25X2 40X2余压型输入功率4050 5570 90100110160 200余压型输出功率16162540405025X2 40X2 50X2换热器型式 3排铜管套铝片供水量kg/h 400 500 630 800 1000 1250 1400 1600 2000 工作压力 1．2MPa水阻力KPa 5 915 27 40 14 19 26 40接管进出水接管 DN20管螺纹凝结水接管 DN20管螺纹重量（kg ）卧式暗装WA161921232535384047卧式明装WM303538424560636677立式暗装LA192325283042464856立式明装LM273135384056596374卡式四吹KMQ293233363853555969卡式吹两KMD273131343537384047注：1．卧式暗装机组均可带余压型(20Pa~30Pa)，输入功率比同档次无余压风机蛊管增加1.5倍。
格力风机盘管
风机盘管风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。
供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。
风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。
卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。
四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。
卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。
1、产品特点采用塑料风机◆重量轻，在相同电机带动下，风量增大；◆模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果；◆流道和风叶角度通过CFD软件优化，效率高；◆蜗壳分成上、下两个部分，拆卸方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算
4表中噪音是国标最小机外静压所对应的噪音值,会随选定静压变化，各项机组参数以铭牌参数为准，请注意规格参数会因产品改良而有所变化，以利于把最佳的设计带给客户。
2）立式风柜回风型空调机组（续）
7.5
7.5
11
15
静压范围3和对应电机功率
静压范围3
Pa
330-550
-
-
450-700
460-750
-
-
电机功率
kW
5.5
-
-
11
11
-
-
机组重量
㎏
545
745
790
815
865
910
1015
6排
供 冷 量
kW
111.6
123
143.8
165
179
195
233
供 热 量
kW
155.4
173.2
198.2
三、安装注意事项
设计选用机组时应根据用户要求的冷（热）量、噪音及各种空调参数，并按照制冷空调行业相关标准的规定，做好风道设计和隔音、消音设计，满足用户的需求。
为确保机组的正确选用和使用时的维修、保养方便，工程设计和施工时必须遵守以下要求：
◆机组出风口与风道采用软接。
◆机组不得承担外接的阀门、管道、及设备的重量。
≤66
推荐电源线
根×mm2
3×1.0
3×1.0
3×1.5
3×1.5
3×1.5
3×1.5
3×2.5
防触电等级
I
接管尺寸
进水管
DN40
DN50
DN65
出水管
DN40
DN50
DN65
冷凝水管
DN25
DN40
说明：
1此机组设计执行国家标准JB/T9066-1999。
2表中数据为以下名义工况条件下测得：
名义供冷工况：干/湿球温度：27/19.5℃，进/出水温度：7/12℃；
2
名义风量
名义风量=数字×1000m3/h
3
结构形式
缺省-立式；W-卧式
4
安装形式
缺省-落地式安装；D-吊装式安装
5
机组功能
缺省-回风型；X-新风型
6
表冷器排数
缺省-4排管；I-六排管
7
进水方向
缺省-左侧进水；Y-右侧进水
8
设计序号
以A、C、D……排列；B-超薄机型
说明：面向机组回风口，进出水管在机组左侧为左，反之为右（Y）。
50-300
65-350
65-350
75-350
90-450
90-500
100-500
静压范围1和对应电机功率
静压范围1
Pa
50-170
65-90
65-220
75-100
90-340
90-180
100-200
电机功率
kW
0.55
1.1
1.1
1.5
2.2
2.2
3.0
静压范围2和对应电机功率
静压范围2
Pa
271.4
水 流 量
L/s
3.92
4.35
5.07
5.81
6.38
7.28
8.39
水 阻 力
kPa
22.05
23
25
25
20
29
23
推荐机外静压范围
Pa
100-550
120-600
120-650
140-700
170-750
170-750
220-800
静压范围1和对应电机功率
静压范围1
Pa
100-210
电机功率
kW
4.0
5.5
7.5
7.5
7.5
11
15
静压范围3和对应电机功率
静压范围3
Pa
330-550
-
-
450-700
460-750
-
-
电机功率
kW
5.5
-
-
11
11
-
-
机组重量
㎏
580
780
840
860
915
960
1250
电 源
380V 3N～ 50Hz
盘管
型 式
铜管套高效翅片
工作压力
≤1.6 MPa
静压范围1
Pa
100-210
120-250
120-340
140-220
170-300
170-380
220-580
电机功率
kW
3.0
4.0
5.5
5.5
5.5
7.5
11
静压范围2和对应电机功率
静压范围2
Pa
210-330
250-600
340-650
220-450
300-460
380-750
580-800
1)机组落地安装，地面左右及前后两侧的高度差≤5mm或倾斜度≤1:500
2)机组周围预留足够的维修、保养和安装回风管的空间，如图示：
2、吊柜安装
1)水平安装，机组左右以及前后两侧的高度差≤5mm或倾斜度≤1：500
2)机组周围预留足够的维修、保养和安装回风管的空间，如图示
3、操作注意事项
1) 检查减振器运输保护架是否已拆除。（仅对于G-20以上的立柜）
◆维修、保养方便可拆卸式面板（G-20以上都配有检修门）和可调节式电机固定座方便了维修、保养。
二、 产品性能与规格
1、产品外观
2、产品性能参数表
1）立式风柜回风型空调机组
型号
项目
G-3
G-4
G-5
G-6
G-8
G-10
G-12
名义风量
m3/h
3000
4000
5000
6000
8000
10000
12000
4排
供 冷 量
kW
18.2
23.5
32.2
36.4
50.5
61.1
72.1
供 热 量
kW
28.2
40.2
50.2
58.2
75.8
92.3
112.8
水 流 量
L/s
0.87
1.13
1.54
1.74
2.32
2.87
3.44
水 阻 力
kPa
9.15
11.9
16
21.2
30.9
57.1
12
推荐机外静压范围
Pa
风机
型 式
前向多翼低噪声离心风机
传动方式
皮带传动
电 机 型 式
F级绝缘、三相异步电机
国标最小机外静压对应噪音
dB(A)
≤67
≤68
≤69
≤69
≤70
≤71
≤72
推荐电源线
根×mm2
3×2.5
3×2.5
3×2.5
3×2.5
3×2.5
3×4.0
3×6.0
防触电等级
I
接管尺寸
进水管
DN65
DN80
出水管
DN65
型号
项目
G-14
G-16
G-18
G-20
G-22
G-25
G-30
名义风量
m3/h
14000
16000
18000
20000
22000
25000
30000
4排
供 冷 量
kW
87.8
95.1
118.2
124.5
143.5
158.3
200.8
供 热 量
kW
129.5
143.3
161.5
178.4
207.2
226.3
-
-
4.0
5.5
机组重量
㎏
240
295
330
375
435
485
535
电 源
380V 3N～ 50Hz
盘管
型 式
铜管套高效翅片
工作压力
≤1.6 MPa
风机
型 式
前向多翼低噪声离心风机
传动方式
皮带传动
电 机 型 式
F级绝缘、三相异步电机
国标最小机外静压对应噪音
dB(A)
≤58
≤59
≤60
≤60
≤63
≤65
305
340
390
450
503
6排
供 冷 量
kW
26.5
35.1
44.1
52.5
66.1
84.1
96.5
供 热 量
kW
35.3
46.5
58.4
68.9
88.8
112.3
133.5
水 流 量
L/s
1.27
1.68
2.1
2.51
3.16
4.02
4.61
水 阻 力
kPa
12.9
14.6
15
16.1
20.8
乙二醇溶液浓度-凝固温度对照表：
浓度%
凝固温度℃
浓度%
凝固温度℃
浓度%
凝固温度℃
