PLC控制柜说明
PLC控制柜操作说明书
PLC控制柜操作说明书(EG069-08-00)1.主画面在该画面中给出了整个系统的操作模式，通过触摸不同的按钮，可进入相对应的画面。
按钮，可进入运转图画面。
1 ．点击 1点击按钮，可进入趋势图画面。
1．2按钮，可进入趋势图画面。
1．3点击（口令缺省为：点击按钮，会跳出Password设定画面，1．4。
当******；每次输入口令后，待最后一次操作结束1分钟之后，自动登出）按钮，将进入参数设定画面。
正确输入口令后，需再次点击点击1．5 按钮将复位报警。
按钮将使报警静音。
．6点击1 运转图画面2.在该画面中给出了整个系统的运转图，可以观察系统中所以设备的运行2．1情况。
至-175mm2．2 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为，红色部分175mm；二是棒形图显示，显示范围顶部为，底部为-175mm175mm 为水位高度。
．3 与锅炉对应的发电机运行状态将以动画的方式指示。
2锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁．24为运行状态，暗灰色且不闪烁则为停止状态。
锅炉出口压力为数值显示，显示范围为至。
5 ．2．2．6 锅炉进口烟温为数值显示，显示范围为0℃至600℃。
2．7 变频器输出值为数值显示，显示范围为0Hz至50Hz。
2．8 三通风门控制方式，自动时显示红色的自动，手动时为黑色的手动。
2．9 给水泵的控制方式，变频时显示红色的变频，工频时为黑色的工频。
按钮，将返回主画面。
10 点击 2．点击锅炉区域将翻页至相对应的锅炉控制回路画面。
2．11各锅炉控制回路画面3.至-175mm1 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为3．，红色部分-175mm175mm，底部为175mm；二是棒形图显示，显示范围顶部为为水位高度。
2 与锅炉对应的发电机运行状态将以动画的方式指示。
3．锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁．3 3 为运行状态，暗灰色且不闪烁则为停止状态。
PLC控制柜基础知识详解
PLC控制柜基础知识详解
什么是PLC控制柜PLC控制柜是指可编程控制柜，控制柜指成套的控制柜，可实现电机，开关的控制的电气柜。
PLC控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐全。
可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。
PLC控制柜能适应各种大小规模的工业自动化控制场合。
广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜组成部分1、空开
一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2、PLC
这个要根据工程需要选择。
打个比方如果工程小可以直接就是一个一体化的PLC 但如果工程比较大可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3、24VDC的电源
一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。
4、继电器
一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。
打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220V AC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。
也是根据情况选择是否使用继电器。

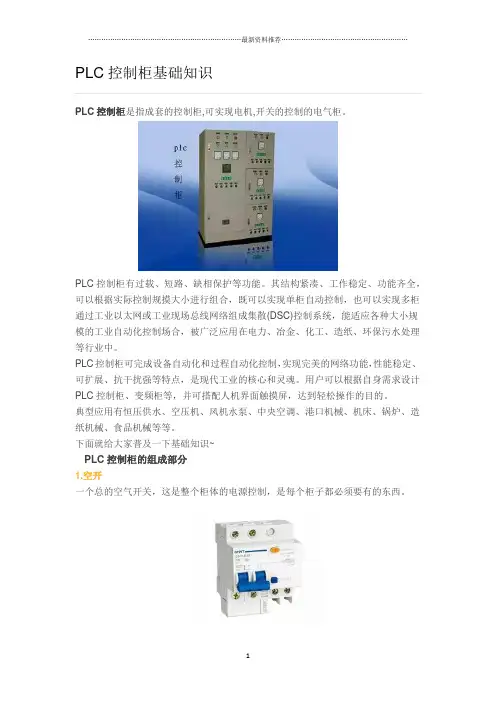

PLC控制柜基础知识精编版
PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2.PLC这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3.24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
PLC配电柜软件操作手册
PLC智能配电柜使用说明书产品名称： PLC智能配电柜版本编号： V1.0一、产品介绍PLC智能配电柜顾名思义就是配电柜内部装有逻辑程序控制器PLC。
PLC控制柜多数是根据现场及客户要求定制，根据技术参数要求进行编程，使之达到客户所需的工作要求，LED显示屏有PLC控制更加智能化，可以在计算机的监控画面上远程操作显示屏及屏内空调、风机等设备的开关，对屏内的环境温度、火情、屏外的环境亮度进行实时监控，并有相应的报警信息。
PLC智能配电柜采用PLC作为控制单元，配以上位机软件对负载输出进行灵活控制，使用时既可通过上位机监控画面进行点动控制，也可通过软件的定时功能实现“无人值守”式工作，大大提升了智能性，能适应各种复杂运用场景。
另外可对接中控，实现集中管理。
PLC智能配电柜同时采用“分步延时上电”和“分步延时断电”的智能控制方式，避免大负载对电网瞬间的冲击，有效的保护了显示屏体的电子元件，可延长显示屏的使用寿命。
二、PLC配电柜功能特点1、手动、自动、云控三位一体2、手动状态：一键启、停3、自动状态：PLC远程控制，中控远程控制4、CLOUD状态：手机云端控制，无距离限制5、配电箱温度自动检测，高温断电6、配电箱湿度自动检测，安全防护7、烟雾状态自动检测，火灾报警8、配电箱打火自动检测，防止火灾9、配电箱漏电自动检测，安全防护10、负载过载自动检测，供电平衡11、过压、欠压自动检测，安全防护12、缺相自动检测，安全防护13、手机远程加密，远程控制14、互联网直连，远程控制15、4G(插卡)，远程控制16、支持触摸式微晶面板控制17、串口、网口（MODBUS-RTU+TCP）可选18、电参数实时显示（电流、电压、功率等）三、PLC配电柜元器件塑壳断路器：电流超过设定的标准值后自动切断电流，控制电气回路，达到防跳闸的效果。
交流接触器：在电路中接通或断开电源开关，起到保护电路的作用。
触头：导通控制回路。
电源：将高压电变为多个低压电，保护配电柜电路，当装置过载时，电源自动切断，防止电器受损。

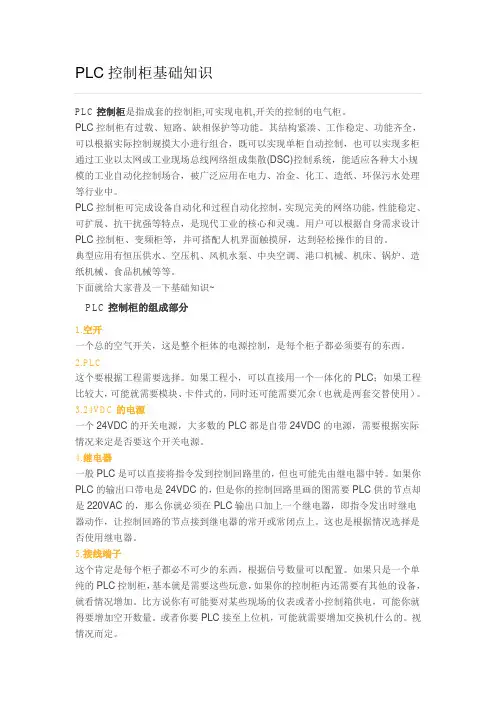

PLC控制柜基础知识
PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
PLC控制柜基础知识
PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2.PLC这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3.24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
PLC控制柜知识详解
PLC控制柜知识详解PLC控制柜是指成套的控制柜，可实现电机，开关的控制的电气柜。
根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2.PLC这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3.24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
或者你要PLC接至上位机，可能就需要增加交换机什么的。
PLC控制柜的设置图解
PLC控制柜的设置图解为确保系统的可靠性和安全性，有必要在系统设计前先充分把握设置场所的环境，然后再进行系统的构建。
从根本上讲，有必要将对PLC系统的应力（温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等）尽量减小。
但是，对策实行到什么程度，应该在考虑故障发生时的影响度和设置环境以及对策费用的基础上决定。
通过事先实施对策，可以提高系统的可靠性，并且可提高长期的运转率。
另外，各单元的规格，请参见相关资料。
PLC控制柜的安装环境以下就PLC控制柜（以下简称“柜”）安装时的环境条件及对策进行说明。
温度PLC的使用环境温度与元件的使用温度有关，通常应该在5℃～40℃的范围内。
另一方面，在非强制冷却的自然冷却的控制柜等中，由于设备及系统的节省空间及小型化，柜本身也小型化了，那么柜内温度与柜外温度比较，由经验可知有时会高出10℃～15℃以上。
因此，有必要针对设置的场所及柜内的发热问题，采取以下的对策，为确保柜内的温度不超过单元的使用温度范围，应尽量保留充足的温度余量，使之在有余量的温度范围内使用。
高温（图1. 参照）①自然风冷式（依靠柜上下的百叶窗自然通风）向柜内安装时，不使用风扇、空调等冷却设备是最好的方法。
此时，有关PLC的安装的注意点如下：1 不要设置在柜内热空气聚集的最上部2 为确保通风空间，上下部要和其他的设备、配线管等之间应维持充分的间隔距离3 不要在指定以外的方向进行安装（如纵向或上下颠倒），否则会造成PLC内部的异常发热4 不要安装在加热器、变压器、大容量电阻等发热量大的设备正上方5 避开阳光直射的地方②强制通风式（依靠柜上部的风扇进行强制通风）③强制循环式（依靠密闭结构的柜内的风扇进行强制循环通风）④房间整体冷却方式（用空调将放置控制柜的房间整体冷却）《注意事项》环境条件与冷却方式的关系如下。
将控制柜设置在粉尘少的房间内→①或②设置在有粉尘的地方→③或④使用风扇时的对策1 在外部空气的吸入口安装空气过滤器，采取防止灰尘进入的措施2 空气过滤器要定期用水清洗3 防备风扇及空调发生故障，可采取在PLC的附近安装温度感应器以发出报警的对策低温在寒冷地带等地方，早晨开机时温度低于0℃时，可在柜内安装小容量的空间加热器，将柜内空气预热到5℃左右。
PLC控制柜基础知识
P L C控制柜基础知识Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
PLC控制柜操作说明书
PLC控制柜操作说明书(EG069-08-00)1.主画面在该画面中给出了整个系统的操作模式，通过触摸不同的按钮，可进入相对应的画面。
1．1 点击按钮，可进入运转图画面。
1．2 点击按钮，可进入趋势图画面。
1．3点击按钮，可进入趋势图画面。
1．4点击按钮，会跳出Password设定画面，（口令缺省为：******；每次输入口令后，待最后一次操作结束1分钟之后，自动登出）。
当正确输入口令后，需再次点击按钮，将进入参数设定画面。
1．5点击按钮将复位报警。
1．6点击按钮将使报警静音。
2. 运转图画面2．1 在该画面中给出了整个系统的运转图，可以观察系统中所以设备的运行情况。
2．2 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为-175mm至175mm；二是棒形图显示，显示范围顶部为175mm，底部为-175mm，红色部分为水位高度。
2．3 与锅炉对应的发电机运行状态将以动画的方式指示。
2．4 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁为运行状态，暗灰色且不闪烁则为停止状态。
2．5 锅炉出口压力为数值显示，显示范围为至。
2．6 锅炉进口烟温为数值显示，显示范围为0℃至600℃。
2．7 变频器输出值为数值显示，显示范围为0Hz至50Hz。
2．8 三通风门控制方式，自动时显示红色的自动，手动时为黑色的手动。
2．9 给水泵的控制方式，变频时显示红色的变频，工频时为黑色的工频。
2．10 点击按钮，将返回主画面。
2．11 点击锅炉区域将翻页至相对应的锅炉控制回路画面。
3. 各锅炉控制回路画面3．1 锅炉汽包水位有两种显示方式：一是数值显示，显示范围为-175mm至175mm；二是棒形图显示，显示范围顶部为175mm，底部为-175mm，红色部分为水位高度。
3．2 与锅炉对应的发电机运行状态将以动画的方式指示。
3．3 锅炉给水泵的运行状态将以动画的方式指示，图标红色和绿色交替闪烁为运行状态，暗灰色且不闪烁则为停止状态。
PLC控制柜基础知识
PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1.空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2.PLC这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3.24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
PLC控制柜基础知识
PLC控制柜基础知识PLC控制柜是指成套的控制柜，可实现电机，开关的控制的电气柜PLC控制柜有过载、短路、缺相保护等功能。
其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。
典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
下面就给大家普及一下基础知识~PLC控制柜的组成部分1. 空开一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。
2. PLC这个要根据工程需要选择。
如果工程小，可以直接用一个一体化的PLC;如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3.24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。
4.继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。
如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。
这也是根据情况选择是否使用继电器。
5.接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。
如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备, 就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
一体化PLC控制柜使用说明书(140513)
一体化污水处理设备PLC控制柜操作说明书青岛小川环保设备有限公司一、概述PLC产品系列以集成化、智能型和通讯型的特点，使供电更安全、可靠，并且全面实现自动化，节能增效作用更加明显，同时使通信也获得了有效的管理。
产品以精致品质、优异功能及容易操作作为目标而设计。
二、设备各元器件的作用：开关上面的胶贴名称代表各自开关的作用，开关按顺序具体作用如下：“交流进线”开关用于控制交流进线；“调节池1#泵”开关为调节池1#泵提供电源；“调节池2#泵”开关为调节池2#泵提供电源；“1#鼓风机”开关为风机房1#鼓风机提供电源；“2#鼓风机”开关为风机房2#鼓风机提供电源；“清水池1#泵”开关为清水池1#泵提供电源；“清水池2#泵”开关为清水池2#泵提供电源；“1#过滤泵”开关为中间水池1#过滤泵提供电源；“2#过滤泵”开关为中间水池2#过滤泵提供电源；“照明箱”开关为设备间的照明箱提供电源；“PLC电源”开关用于控制PLC电源；“出水电磁阀”开关为出水电池阀提供电源；“沙滤系统”开关为沙滤控制箱提供电源；“智能控制”开关智能控制器提供电源；“防雷组件”指设备上的防雷器；三、操作方法：1、首先接上电源进线及各设备所用的线并且检查设备无异常。
2、将“交流进线”开关合上，然后依次合上“调节池1#泵”“调节池2#泵”“1#鼓风机”“2#鼓风机”“清水池1#泵”“清水池2#泵”“1#过滤泵”“2#过滤泵”“照明箱”“PLC电源”“出水电磁阀”“沙滤系统”“一号吸泥机”“二号吸泥机”“控制电源”开关同时合上，待一切开关都合上正常后，设备可进行操作。
此时前面板的“电源指示”指示灯亮，电源接入。
每台泵都设有相应的启动指示和设备综合故障报警。
3、关上柜门，将面板上的各个控制回路的“手动、自动”开关打到手动位置，可通过前面板按钮操作独立启停每台泵，若按下“调节池1#泵启动”按钮，“一号泵运行指示”灯亮，调节池1#泵开始工作，按下“调节池1#泵停止”按钮“一号泵运行指示”灯灭，一号泵停止工作。
plc控制柜的5大常见参数及注意事项
PLC控制柜的5大常见参数及注意事项1. 输入电压和电流PLC控制柜的输入电压和电流是指供应PLC系统的电源参数。
通常情况下，PLC控制柜的输入电压为AC（交流）或DC（直流），常见的输入电压有220V、380V等。
输入电流是指供应PLC系统所需的额定电流，要根据具体应用场景和所需功率来选择合适的输入电流。
注意事项： - 确保控制柜所在的供电线路能够提供足够的电压和电流，以满足PLC系统的需求。
- 在选择和安装控制柜时，要根据实际情况确定合适的输入电压和电流。
2. 输出点数输出点数是指PLC控制柜可以同时控制的输出设备数量。
输出设备可以是继电器、驱动器、执行器等。
输出点数决定了PLC系统可以同时控制的设备数量和复杂度。
注意事项： - 在设计和选择控制柜时，要根据需要确定合适的输出点数。
- 要考虑未来可能增加的设备数量，留出一定的余量。
3. 输入点数输入点数是指PLC控制柜可以同时读取的输入设备数量。
输入设备可以是传感器、开关等。
输入点数决定了PLC系统可以获取的外部信息数量和精确度。
注意事项： - 在设计和选择控制柜时，要根据需要确定合适的输入点数。
- 要考虑未来可能增加的输入设备数量，留出一定的余量。
4. 通信接口通信接口是指PLC控制柜与其他设备进行数据交换和通信的接口。
常见的通信接口有串口、以太网、CAN总线等。
通过通信接口，PLC控制柜可以与上位机、人机界面、其他PLC等进行数据传输和控制。
注意事项： - 根据实际需求选择合适的通信接口。
- 确保通信接口能够满足数据传输和控制的要求。
5. 温度和湿度温度和湿度是指PLC控制柜工作环境中的温度和湿度条件。
PLC系统对工作环境的要求较高，温度过高或湿度过大可能会影响系统的稳定性和寿命。
注意事项： - 控制柜应放置在干燥、通风良好且温度适宜的环境中。
- 定期检查温湿度传感器的工作状态，确保环境条件符合要求。
以上是PLC控制柜的5大常见参数及注意事项。
PLC控制柜运行维护手册
PLC控制柜运行维护手册1.控制柜和内部元器件的运行和维护。
PLC系统控制柜装两块中板，前后开门，柜内元件前后双面布置。
柜门与柜体间有接地线连接。
柜内导线都有线号，线号相同的导线在任何位置都是相通的。
220VAC供电 L用红色软导线。
N 用浅蓝色软导线。
24VDC电源 24V+用棕色软导线24V-用深蓝色软导线。
信号或柜内配线用黑色软导线接地线统一用黄绿线。
1.1控制柜的上电初次上电或大的检修时，主电源断开，UPS停止，首先要将所有断路器，熔断器断开。
按照主电源指示灯熔断器---电源开关---温控器---UPS进线电源---24VIO电源---仪表电源---IO模板供电熔断器---机架电源---仪表供电熔断器的顺序依次上电。
日常时断开或合上那路电源都可以直接操作。
1.2柜内元器件的运行维护温控器到定期检查温控器和风扇运行是否正常，防止温控器失效对柜内设备运行造成影响。
熔断器熔断器内的熔芯被烧坏后，熔断器会出现指示（红色指示灯或其他明显的标识）此时要及时更换熔芯，熔芯的容量在图纸上有记录。
定期对柜内元器件的接线检查。
定期对柜内清扫，建议用吸尘器，既要注意不要将灰尘（可能有导电的物体）吹进设备，又要注意不要将接线挂掉。
1.3交换机的运行维护以太网交换机采用施耐德工业交换机，有2个光纤口用来组环网和6个电口连接设备，双电源供电，分别用IO电源和仪表电源，前面板有两个指示灯当某一路电源丢失后，对应的指示灯变为红色。
因为组成环网后，数据的传输方向必须延统一方向，所以两个以太网口的光纤不能对调，同一网口的光纤也不能对调，否则通讯会中断。
光纤分配器内的光纤熔接顺序是一样的，进线光缆的1，2，3，4芯对应分配器的1~4口，出线光缆的1，2，3，4对应5~8口。
光缆走向可查看竣工图。
2. PLC的运行和维护主PLC系统采用施耐德的PREMEUM系列的4634CPU，通过机架扩展连接各个模板,SBB通过以太网连接到住PLC,实现SBB数据通讯.主PLC程序装载在内存卡内，每次上点或冷启动CPU自动将程序读到PLC内存运行，电源模板上的电池用来在PLC机架断电时保正RAM内的数据不丢失，如果电池电压低并且机架断电会丢失内存数据。
PLC控制柜操作规程
PLC控制柜操作规程
一、运行前准备
1、检查PLC控制柜温度与湿度是否在限定范围内，顶部有无液滴（水、油等），地板及开关柜内部有无积水。
2、收拾工具、设备及工作中使用的物资。
3、清除设备表面的灰尘。
4、机械检查：框架应合理连接，所有机械与电气连接的螺栓、螺帽应正确牢固。
5、机械操作测试：用手拨动所有可动设备（开关、继电器等）均应能自由活动。
6、检查电源：控制与接地是否正确。
7、检查电压供电与频率应保持在允许范围内。
8、检查防护设备的标定（开关、温敏继电器、即时和延时继电器）与开关柜的功能图表是否相符合。
9、检查声光信号的功能是否正确。
10、检查报警及警告信号是否正确。
11、检查所有风扇、排风扇及抗凝加热器是否工作正常。
二、启动操作
1、确信所有的防护设备（柜内的、柜外的、移动过的及替换的）均处于正确位置。
2、复位所有防护设备。
3、给所有的设备供电并检查是否运行正常。
4、在完成以上PLC柜的整体启动后，在执行PLC的启动步骤。
三、停机操作
1、可编程控制器的停机，将设置方式选择开关从“运行”转到“停止”位置。
2、PLC柜的停机操作，首先停止PLC，然后从供电线上切断电源，锁定开关控制，刀开关操作等，开关柜的上游带上挂锁及“退出运行”标志。
PLC控制柜操作规程
PLC控制柜操作规程PLC 控制柜操作规程一、开机流程当需要压缩机自动工作时，则须按下控制柜上的自动启动按钮或机旁仪表柜上的自动启动按钮，压缩机的自动启停和保护等由 PLC 程序自动完成。
（一）、当进气压力低于进压上限值（可调），同时系统压力低于开机压力值（可调）时，压缩机自动启动，自动启动顺序为：首先启动水泵电机，7 秒后启动风扇电机、注油器电机和辅油泵电机，10 秒后自动打开排污电磁阀，注油电机运行 20 秒后，开始检测冷却水压和润滑油压是否正常，当冷却水压和润滑油压正常后，自动关闭副油泵电机，再自动启动主电机，否则，报警并停止压缩机。
艾驰商城主电机降压启动时间为 10s，在主电机空载运行 15s（可调）后，再次检测润滑油压是否正常，若油压正常，自动打开回收电磁阀，将回收罐中的气体抽到进气分离器， 15 秒后： a、压缩机进行压力高于 7.6Mpa （可调）时，自动打开压缩机一、二级进气电磁阀和顶开装置电磁阀，同时自动关闭排污电磁阀；b、压缩机进气压力低于 7.6Mpa 高于 3.0Mpa（可调）时，自动打开压缩机一级进气电磁阀，同时自动关闭排污电磁阀。
压缩机在运行过程中，a、当回收罐压力大于进气压力时，回收罐气动阀打开，使回收罐的天然气回到进气口。
b、当系统压力高于中压阀打开值（可调）时，中压气动阀打开，给中压储气井充气。
压缩机运行中的周期排污：压缩机每运行 1 小时（可调），一级排气排污阀、二级排气排污阀、分别排污 10s （可调）后关闭。
二、停机流程若系统压力高于停机压力值（可调）时，压缩机自动停机。
自动停机顺序为：首先关闭艾驰商城进气电磁阀，打开回收电磁阀 30 秒（可调）后，关闭回收电磁阀，同时打开排污电磁阀，15s（可调）后停止主电机，然后停止注油电机、风扇电机、水泵电机，最后关闭排污电磁阀。
当需要结束压缩机自动运行状态时，按下控制柜上的自动停止按钮或机旁仪表柜上的自动停止按钮，压缩机自动停机，整个自动控制结束。
plc控制柜简介PLC控制柜说明书
plc控制柜简介PLC控制柜说明书一、概述PLC，programmable logic controller (PLC)，全称：可编程序逻辑控制器，PLC控制柜指成套的以PLC作为核心控制单元,可实风机、水泵、电动阀门、等现场设备控制的电气柜。
PLC 控制柜可以是单柜形式，也可以是多柜通过通讯组合实现控制的形式。
PLC控制柜具有自动化程度高，性能稳定，扩展性好，升级方便等优点，故受到广大系统集成商及用户的青睐。
PLC在我国的应用相当广泛，如环保、水利、冶金、化工、印刷、生产线控制等领域都有应用，尤其适合在污水处理行业、泵站控制系统、以及消防安保控制系统等方面应用，这主要由该类行业的工况属性决定的。
河北智控电气设备有限公司在此类行业自动化控制上倾注了大量的心血，对其工艺要求、工况特点也具有丰富的经验，在PLC 控制柜的图纸设计、产品选型、生产制作工艺、安装调试等方面在同类行业中具有突出优势。
公司设计、生产的PLC控制柜主要包括：西门子系列PLC控制柜、欧姆龙系列PLC控制柜、施耐德系列PLC控制柜、三菱系列PLC控制柜、ABB系列PLC控制柜等。
用户可以根据系统规模的大小、实际工况需要选择功能性的模块进行组合设计系统。
概述编辑PLC，programmable logic controller (PLC)，可编程控制柜，控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。
PLC综合控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐全。
可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。
PLC控制柜能适应各种大小规模的工业自动化控制场合。
广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
PLC柜操作说明
武汉市武控系统工程有限公司自动化控制原理简述自动化控制分为四级控制，此四级控制都可对现场设备进行启停操作，但由于级别不同，高控制级在进行控制时，低控制级的控制将不起作用。
在此系统中，现场控制为最高级别，自动控制为最低级别。
第一级控制：（现场控制）在现场电气控制柜或控制箱上将现场/遥控转换开关切换至现场位置，操作员可利用控制箱上的“启动”“停止”按钮来控制该设备的启停，这种控制方式级别最高，独立于“触摸屏控制”﹑“中控室控制”和“自动化控制”之外，能够随时对设备进行控制。
现场控制模式主要用于设备维护及调试阶段，此时设备的保护由设备本身的各类保护装置来进行保护，软件连锁保护将不起作用。
当现场电气控制柜或控制箱上将现场/遥控转换开关切换至遥控时，则将此一级的控制权限交出，设备由下一级控制系统来进行控制。
第二级控制；（触摸屏控制）当现场电气控制柜或控制箱上将现场/遥控转换开关切换至遥控后，此一级系统接收控制权，此时在触摸屏上标出的控制按钮上可对设备进行控制。
当触摸屏上的按钮切换至“本地控制”时，可用触摸屏上的“启动”“停止”按钮来对设备进行启停操作。
此级控制优先权次高，独立于“现场控制”﹑“中控室控制”和“自动化控制”之外，除非在现场控制状态，否则能够随时对设备进行控制。
在该控制模式，除了设备的硬件保护外，还有再启动延时保护和故障锁定保护等软保护来保证设备的正常工作。
当触摸屏上的控制按钮切换至“远程控制”时，则将此一级的控制权限交出，设备由下一级控制系统来进行控制。
第三级控制；（中控室控制）当现场电气控制柜或控制箱﹑触摸屏都将控制权交出后，此一级系统接收控制权，此时在中控室计算机画面标出的控制按钮上可对设备进行控制。
当计算机画面上的按钮切换至“遥控”时，可用计算机画面上的“启动”“停止”按钮来对设备进行启停操作。
此级控制优先权次高，独立于“现场控制”﹑“触摸屏控制”和“自动化控制”之外，当其接收控制权后，能对设备进行控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC控制柜说明
PLC控制柜的功能
PLC综合控制柜具有过载、短路、缺相保护等保护功能。
它具有结构紧凑、工作稳定、功能齐全。
可以根据实际控制规模大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。
PLC控制柜能适应各种大小规模的工业自动化控制场合。
广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
PLC控制柜的组成部分
1、空开：一个总的空气开关，这个是整个柜体的电源控制。
相信每个柜子都必须要有的一个东西。
2、PLC：这个要根据工程需要选择。
打个比方如果工程小可以直接就是一个一体化的PLC 但如果工程比较大可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。
3、24VDC的电源：一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。
4、继电器：一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。
打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。
也是根据情况选择是否使用继电器。
5、接线端子：这个肯定是每个柜子都必不可少的东西根据信号数量可以配置。
如果只是一个单纯的PLC控制柜基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西就看情况增加。
比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。
或者你要PLC 接至上位机，可能就需要增加交换机什么的。
视情况而定。
PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。
设备更可与dcs总线上位机modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。
PLC控制柜使用条件
供电电源：DC直流24V，两相交流220v，（-10%，+15%），50HZ 防护等级：IP41或IP20
环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85%（无凝露）。
远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。
避免有腐蚀和易燃的气体。
PLC控制柜的基本结构
可编程逻辑控制器实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为：
一、电源
可编程逻辑控制器的电源在整个系统中起着十分重要的作用。
如果没有一个良好的、可靠的电源系统是无法正常工作的，因此，可编程逻辑控制器的制造商对电源的设计和制造也十分重视。
一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去
二、中央处理单元(CPU)
中央处理单元(CPU)是可编程逻辑控制器的控制中枢。
它按照可编程逻辑控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。
当可编程逻辑控制器投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。
等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
为了进一步提高可编程逻辑控制器的可靠性，近年来对大型可编程逻辑控制器还采用双CPU构成冗余系统，或采用三CPU的表决式系统。
这样，即使某个CPU出现故障，整个系统仍能正常运行。
三、存储器
存放系统软件的存储器称为系统程序存储器。
存放应用软件的存储器称为用户程序存储器。
四、输入输出接口电路
1、现场输入接口电路由光耦合电路和微机的输入接口电路，作用是可编程逻辑控制器与现场控制的接口界面的输入通道。
2、现场输出接口电路由输出数据寄存器、选通电路和中断请求电路集成，作用可编程逻辑控制器通过现场输出接口电路向现场的执行部件输出相应的控制信号。
五、功能模块
如计数、定位等功能模块。
六、通信模块
工作原理：当可编程逻辑控制器投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。
完成上述三个阶段称作一个扫描周期。
在整个运行期间，可编程逻辑控制器的CPU以一定的扫描速度重复执行上述三个阶段。
1、输入采样阶段
在输入采样阶段，可编程逻辑控制器以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应的单元内。
输入采样结束后，转入用户程序执行和输出刷新阶段。
在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。
因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。
2、用户程序执行阶段
在用户程序执行阶段，可编程逻辑控制器总是按由上而下的顺序依次地扫描用户程序(梯形图)。
在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。
即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。
在程序执行的过程中如果使用立即I/O指令则可以直接存取I/O点。
即使
用I/O指令的话，输入过程影像寄存器的值不会被更新，程序直接从I/O 模块取值，输出过程影像寄存器会被立即更新，这跟立即输入有些区别。
3、输出刷新阶段
当扫描用户程序结束后，可编程逻辑控制器就进入输出刷新阶段。
在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。
这时，才是可编程逻辑控制器的真正输出。
功能特点：可编程逻辑控制器具有以下鲜明的特点。
1、系统构成灵活，扩展容易，以开关量控制为其特长；也能进行连续过程的PID回路控制；并能与上位机构成复杂的控制系统，如DDC和DCS等，实现生产过程的综合自动化。
2、使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。
另外，可在线修改程序，改变控制方案而不拆动硬件。
3、能适应各种恶劣的运行环境，抗干扰能力强，可靠性强，远高于其他各种机型。
