岛津总有机碳分析仪TOC-V性能介绍

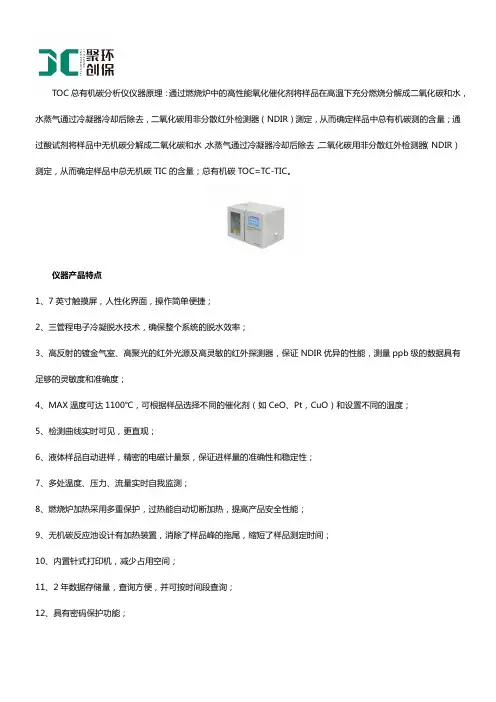

TOC总有机碳分析仪产品简介
TOC总有机碳分析仪仪器原理：通过燃烧炉中的高性能氧化催化剂将样品在高温下充分燃烧分解成二氧化碳和水，水蒸气通过冷凝器冷却后除去，二氧化碳用非分散红外检测器（NDIR）测定，从而确定样品中总有机碳测的含量；通过酸试剂将样品中无机碳分解成二氧化碳和水，水蒸气通过冷凝器冷却后除去，二氧化碳用非分散红外检测器（NDIR）测定，从而确定样品中总无机碳TIC的含量；总有机碳TOC=TC-TIC。
仪器产品特点1、7英寸触摸屏，人性化界面，操作简单便捷；2、三管程电子冷凝脱水技术，确保整个系统的脱水效率；3、高反射的镀金气室、高聚光的红外光源及高灵敏的红外探测器，保证NDIR优异的性能，测量ppb级的数据具有足够的灵敏度和准确度；4、MAX温度可达1100℃，可根据样品选择不同的催化剂（如CeO、Pt，CuO）和设置不同的温度；5、检测曲线实时可见，更直观；6、液体样品自动进样，精密的电磁计量泵，保证进样量的准确性和稳定性；7、多处温度、压力、流量实时自我监测；8、燃烧炉加热采用多重保护，过热能自动切断加热，提高产品安全性能；9、无机碳反应池设计有加热装置，消除了样品峰的拖尾，缩短了样品测定时间；10、内置针式打印机，减少占用空间；11、2年数据存储量，查询方便，并可按时间段查询；12、具有密码保护功能；13、可选配在线模块，实现在线监测；14、可选配自动取样仪，实现无人值守，节约人力和时间；15、可配置固体进样器，对固体样品进样舟进样；16、符合国际标准ISO8245、中华人民共和国国家环境保护标准HJ501-2009、中华人民共和国国家计量检定规程JJG 821-2005。
应用范围1、制药行业清洁验证2、自来水、地表水、江河、湖泊水3、生活污水、工业废水4、化工用水（清洗水、冷却水、回收水等）5、实验室科研聚创环保是一家集设计、研发、生产、销售、服务于一体的高新技术，坐落于美丽的滨海城市-青岛,专注于环境检测类仪器仪表，业务涉及到水环境、大气环境、土壤固废、工业环境、食品安全、生物仪器、实验室等几大领域，服务的客户群体包含环保系统、安监系统、科研院校、第三方检测、石油化工、金属冶炼等生产制造行业。
总有机碳分析仪TOC使用方法
校准
根据仪器说明书进行校准，确保仪器 测量准确。
测试样品
使用标准样品或已知浓度的样品进行 测试，以验证仪器性能。
日常维护与校准
定期进行仪器维护和校准，以确保仪 器性能稳定。
03
TOC分析仪的使用方法
开机与关机
开机
打开仪器电源，等待仪器自检完毕， 进入正常工作状态。
关机
完成测量后，关闭仪器电源，断开电 源插座。
TOC分析仪的用途
01
02
03
监测水质
TOC分析仪可以用于监测 各种水质，包括饮用水、 工业废水、地表水等。
评估污染程度
通过测量水样中的TOC含 量，可以评估水质的污染 程度，为环境管理和治理 提供依据。
科学研究
TOC分析仪在环境科学、 水文学、地球科学等领域 有着广泛的应用，为科学 研究提供数据支持。
总有机碳分析仪TOC 使用方法
目录
• TOC分析仪简介 • TOC分析仪的安装与调试 • TOC分析仪的使用方法 • TOC分析仪的维护与保养 • TOC分析仪的应用案例
01
TOC分析仪简介
TOC分析仪的定义
01
TOC分析仪即总有机碳分析仪， 是一种用于测量水样中总有机碳 的仪器。
02
污 染程度。
日常维护
清洁仪器表面
使用干燥的软布轻轻擦拭仪器表面，保持清洁。
检查仪器电缆
确保仪器电缆连接良好，无破损或松动。
保持仪器干燥
避免仪器长时间处于潮湿环境中，以免影响仪器 性能。
常见故障排除
显示屏无显示
仪器启动异常
检查仪器电源是否正常，电缆是否连 接良好。
检查仪器电源和电缆，确保正常后再 重新启动仪器。
TOC仪-岛津
15
实验室TOC分析仪 TOC-V series
世界第一的TOC分析仪
<<专业的 8个型号产品>> <<专业的可选附件 &gseries Line-up
氧化方式 TOC-VCSH TOC-VCSN TOC-VCPH TOC-VCPN TOC-VE TOC-VWS TOC-VWP ON-LINE TOC-VCSH 催化燃烧法 催化燃烧法 催化燃烧法 催化燃烧法 催化燃烧法 湿法氧化 湿法氧化 催化燃烧法 测定范围 (mg/L) TC: 0 to 25000 IC: 0 to 30000 TC: 0 to 25000 IC: 0 to 3000 TC: 0 to 25000 IC: 0 to 30000 TC: 0 to 25000 IC: 0 to 3000 TC: 0 to 20000 IC: 0 to 20000 TC: 0 to 3500 IC: 0 to 3500 TC: 0 to 3500 IC: 0 to 3500 TC: 0-500ug/L to 0-25000mg/L variable IC: 0-500ug/L to 0-30000mg/L variable 检出限 4ug/L 50ug/L 4ug/L 50ug/L 0.5ug/L 0.5ug/L 进样方式 自动 自动 自动 自动 手动 自动 自动 自动 操作 主机控制 主机控制
主机控制和PC控制类型
PC控制
主机控制
29
1. Oxidation method 2. Control method 3. Sample injection method 4. Accessories for TOC-V series
主机控制类型
30
1. Oxidation method 2. Control method 3. Sample injection method 4. Accessories for TOC-V series
岛津性能参数
岛津TOC-L CPH 性能参数*1. 测定方法：680℃铂金催化燃烧NDIR（非色散红外检测）2.操作方式计算机控制型3.测定项目TC、IC、TOC（TC－IC）、NPOC、TN（选配）、POC（选配）4.应用对象水样、固体（选配）、气体（选配）5.性能参数5.1 测定范围（mg/L）TC：0－30000IC ：0－350005.2 检测限4μg/L（TC），4μg/L（IC）5.3 测定精度CV≤1.5%（重复精度）5.4 测定时间TC：约3分钟IC：约3分钟*5.5 进样方式：八通道进样器自动吸样（用注射泵/滑块自动进样）多位自动进样器（选配）5.6 进样量10－2000μL（可变）*5.7 主机配备IC预去除功能主机完成，内部注射器部件自动添加酸并吹扫*5.8 主机配备自动稀释2－50倍，在注射器内完成稀释6. 载气：高纯空气、或高纯氧气，来自气瓶载气气压200 ±10 kPa （可使用载气调压器：约300 - 600 kPa）载气流量150 mL/min（IC预去除时，进行注射器内喷射，流量为230-250mL/min）载气消耗量约1440 L/月（运行条件：8小时/日×5日/周）7. 环境温度5~35 ℃8. 电源AC 100~127V ±10%，最大耗电量800 WAC 220~240V ±10%，最大耗电量1200 W保险丝8A.T（100V 系统）15A.T（200V 系统）9. 外型尺寸约340（宽）×660（深）×480（高）mm (不包括突出部分)10. 重量约35 Kg11. 软件TOC-Control V的各种便捷功能（1）自动设定最佳测定条件做标准曲线时，软件会根据浓度范围推荐适当进样体积。
做未知样时，软件会根据所选标准曲线推荐适当进样体积。
（2）自动选择最佳标准曲线对一个样品测定，可选择最多三条标准曲线，软件将根据结果，自动选择最佳标准曲线。
岛津公司TOC-V WP 介绍资料
❖ 无机碳（IC，Inorganic Carbon）
❖指样品中无机碳物种的总和，包括碳酸根、碳 酸氢根、碳酸和游离态的二氧化碳
5
相关概念
❖ TOC = POC + NPOC
❖ 可吹除有机碳 （Purgeable Organic
Carbon） ❖指样品在室温下酸化和气流吹扫去除IC的
38.45 0.9805 2.07
34.38 1.721 2.36
46.82 3.672 4.68
41.6 0.5851 1.26
39.28 0.1411 0.24
岛津WS：紫外-加热-过硫酸盐法！
19
紫外-过硫酸盐-加热氧化
❖ 平均分析时间：
注：U：UV，紫外； H：Heating，加热； P： Persulfate，过硫酸盐。
24
FDA、GMP—洁净生产环境
❖设备清洗有效性认证 ❖如何评价设备表面的洁净度？
❖采样方法 ❖分析方法
25
采样方法
❖（1）清洗液采样法
❖采集最终淋洗液的最后部分 ❖用于CIP有效性试验
❖CIP（Cleaning in Place），即不便拆卸设备
❖本法不能评价不溶的残渣
❖（2）擦拭采样法
❖可擦拭难溶性残留物 ❖可评价不溶的残渣 ❖是清洁度评价试验的最佳方法（FDA、日本卫生部）
岛津光谱类仪器 在医药行业中的应用
岛津国际贸易（上海）有限公司 市场部 司晶
组合完美的光谱产品
❖ 分子光谱
紫外分光光度计（UV） 傅立叶变换红外光谱仪（FTIR） 荧光分光光度计（RF）
❖ 原子光谱
原子吸收分光光度计（AAS ） 电感耦合等离子体发射光谱仪（ICP-AES）
制药用水中TOC的检测——岛津应对2010药典
总碳(Total Carbon, TC)：样品中可能存在的所有碳，不论形式，是无机碳和 有机碳的总和。
可吹除有机碳(Purgeable Organic Carbon)：指样品在室温下酸化和气流吹扫 去除 IC 的过程中，可以被除去的 TOC 部分。
不可吹除有机碳(Non-Purgeable Organic Carbon)：指样品在室温下酸化和气 流吹扫去除 IC 以后，仍然留下的 TOC 部分
用少量盐酸（燃烧法）或磷酸（湿化学法）酸化样品，使样品的pH值小于3。 于是，经过如下几种反应后，所有碳酸盐都转化为二氧化碳（CO2）：
Me2CO3 + 2H+ --> CO2 + 2Me+ + H2O MeHCO3 + H+ --> + Me+ + H2O 经过空气或氮气（吹扫气体）的处理，生成的二氧化碳和溶解于样品中的二 氧化碳都挥发出来（通过样品的空气或氮气本身不含CO2）,由检测器进行检测。 （3） NPOC 的测定 将样品酸化至pH值在2至3后，再用吹扫气体对样品进行通气处理，吹扫气 体通过时产生的气泡可以清除样品中的IC和POC成分。然后，再对剩下的样品进 行TC的测量，以确定NPOC量，测量的结果可作为TOC值。 （4） POC 的测定 在酸化和气体吹扫条件下，CO2和POC成分在吹扫过程的要求
总有机碳分析仪测定常见水的TOC
总有机碳分析仪测定常见水的TOC吴启航，崔明超（广州大学环境科学与工程学院，广东广州510006）摘要：水体有机物污染程度的综合指标有COD Cr 、COD Mn 、BOD 5、TOC 等，其中TOC 指标是以碳的含量表示水体中有机物总量的综合指标，我国目前尚未将TOC 列为常规监测项目,但是TOC 作为水体重要指标将越来越受到重视。
采集广州地区的常见水样：珠江水、池塘水、河涌水、污水厂进水、污水厂出水各10份用岛津公司的TOC-VCPH 型总有机碳分析仪来分析，通过测定样品总碳和无机碳含量，计算二者的差值可得到总有机碳的测定值；用重铬酸钾氧化法（GB11914-89）测定了常见水样的COD 。
讨论了TOC 和COD 之间的关系，求出常见水样的COD 和TOC 一元回归方程，数据表明TOC 和COD 之间存在比较好的线性关系，可以用TOC 指标代替或者计算出COD 值。
关键词：化学分析；测定；总有机碳（TOC ）；化学需氧量（COD ）中图分类号：X832；TQ127.1+1文献标识码：A文章编号：1674-5124（2009）03-0090-03Analysis of ordinary water TOC with shimadzu TOC analyzerWU Qi-hang ，CUI Ming-chao（School of Environmental Science and Engineering ，Guangzhou University ，Guangzhou 510006）Abstract:Synthesis index of water organism pollution has COD Cr ，COD Mn ，BOD 5，TOC ，etc.TOC is the mostimportant.Collecting ordinary water sample in Guangzhou ，such as Zhujiang Water ，Pond Water ，River Water ，Sewage Water ，analyzed them with Shimadzu TOC-VCPH Organic Carbon Analyzer.TOC concentration could be obtained by subtracting the TIC （Total Inorganic Carbon ）concentration from the TC （Total Carbon ）concentration.The results show that TOC has a very good correlation with COD ，by means of TOC regression equations.It shows that the COD numerical value can be deduced from TOC determination.The TOC numerical value can be used as rapid pollution monitoring for the water.It can be used as a fast and cheap parameter of index of organic pollution.Key words:Chenical analysis ；Determination ；TOC （Total Organic Carbon ）；COD （Chemical Oxygen Demand ）收稿日期：2008-09-16；收到修改稿日期：2008-11-25基金项目：广州市属高校科技计划项目（62060）作者简介：吴启航（1977-），男，陕西咸阳市人，实验师，主要从事水土污染修复工作。
岛津TOC仪工作原理(用于纯化水及注射用水检测)
NDIR是以非散布法 (non-dispersive method) 来测量红外线的吸收，即其光源所发出的红外 线并非如光谱般散布，而是两道平行的光线， 一道通过样品池，称为测量光径，另一道通过 参比池，称为参比光径。样品池内的气体来自 于样品气体，红外线通过时会被样品气体中的 CO2吸收；而参比池内的气体为N2，红外线可 完全通过，不被吸收。
博雅质管部培训讲义
IC分析原理： IC是指溶解在水中的二氧化碳和碳酸盐中的碳。通过
少量的磷酸酸化样品以获得低于3的pH值，所有碳酸 盐都产生二氧化碳，反应公式如下： Me2CO3 + H3PO4 → CO2 + 2MeCl + H2O MeHCO3 + H3PO4 → CO2 + MeCl + H2O 生成的二氧化碳和样品中溶解的二氧化碳以气泡喷射 的形式从样品中挥发出来。 或者生成的二氧化碳被输送到NDIR检测器进行检测。
博雅质管部培训讲义
五、系统适用性检查
1、蔗糖对照品溶液 除另有规定外，取105℃ 干燥至恒重的蔗糖对照品适量，精密称定，加 总有机碳检查用水溶解并稀释制成每升重含 1.19mg的溶液（每升含碳0.50mg）。 2、1,4对苯醌对照品溶液 除另有规定外，取 1,4对苯醌对照品适量，精密称定，加总有机 碳检查用水溶解并稀释制成每升中含0.75mg 的溶液（每升含碳0.50mg）。
三、分析原理（湿化学氧化法 ）
1、总碳TC分析原理： 载气经过流量控制器的调节后，以200ml/min
的速度流经TC反应器；TC反应器还包括UV灯 和加热器。样品和氧化剂（包含过硫酸钠和磷 酸）被注入已加热到80摄氏度的反应器时，样 品中的总碳被氧化并分解成二氧化碳。二氧化 碳被反应管中的载气喷射到除湿器进行冷却和 脱水，经过冷却和脱水处理后的二氧化碳气体 经过卤素脱除器到达非色散红外检测器的检测 池，检测器对二氧化碳进行检测。NDIR的模 拟检测信号形成峰，数据处理器测量峰的面积 。峰面积与样品中的TC浓度之间成比例关系 。因此，进行TC标准溶液分析，以创建TC浓 度与峰面积关系的标准曲线公式时，可计算出 样品中的TC浓度。
岛津总有机碳分析仪
岛津制作所分析计测事业部非常感谢贵方选购岛津公司的仪器！为了是使贵方购买的TOC-V系列的仪器能顺利完成安装调试，事前需要贵方做一些必要的准 备，敬请详细阅读以下内容。
一、 装置的外形尺寸及重量本仪器是放在桌面或类似桌面的实验台上使用的，设置场所既要考虑到操作又要考虑到维护保养，仪器的左、右、后方至少要留出宽的空间。
（如贵方选购的是计算机操作模式的仪器，还要考虑计算机的放置空间）仪器配置及相应的尺寸见下图：200mm 1004601约 675440670TOC-V系列的外形尺寸及重量内部有高温部分，考虑到安全和保养方便，放置场所要保证左、右、后部离墙壁最低要有200mm的距离。
注意（追加TNM-1附件时）TNM-1的TN成分检测，采用的是化学发光方法，内部有臭氧发生器。
机内产生的臭氧及NOx依靠臭氧抑制器及NOx吸收剂来去除、然后排放。
但是，臭氧抑制催化剂及NOx吸收剂失效时，臭氧及NOx气体就会从排放的气体中排出，请一定用内径5mm的乙烯树脂软管把气体向户外或排气管道排出。
如果不接气体排放管，臭氧抑制催化剂及NOx吸收剂失效时，从仪器内排出的臭氧及NOx气体，会对人体的呼吸器官等造成伤害。
注：TNM-1的排除气体的管路一定要向大气开放，以保证非常小的气阻。
二、设置条件1、为了保证仪器正确、安全使用，请注意以下事项：z仪器要放在没有腐蚀性气体、没有有机性气体、没有粉尘的清洁的环境内。
（注：特别是高灵敏度分析时，环境污染会导致测量误差。
）z仪器要放在无振动、无冲击、水平的坚固的台面上。
z仪器要放在周围温度恒定的环境。
z仪器要使用电压稳定、接地完备的电源。
2、为减少测量误差，请避开下列场所：z 阳光直射的窗口、热源附近、冷气暖气的风直接能吹到的地方。
z强磁场、电场、产生高频的设备附近。
三、计算机1、如果贵方购买的是计算机操作模式的仪器，请配置计算机，要求.如下：IBM兼容机，Windows XP，CD-ROM，RS-232串口， 256M以上内存。
岛津总有机碳分析仪TOC_V性能的介绍
功能强大的进样系统（岛津专利）
稀释水 稀盐酸 自动进样器 样品入口 吹扫气体
TOC-V CSH/CPH
IC反应器
排放
TC燃烧炉 空白检测
八通阀的功能
取样、进样、加酸、清洗流路 自动进样器和直接取样分别有专
用通道 样品自动稀释 IC去除处理（加酸、通气）
16
自动稀释（2-50倍）
稀释水 样品入口
TOC-V CSH/CPH
适用范围：4μg/L～25,000mg/L 从超纯水到严重污染水
降低样品盐、酸、碱浓度，延长催 化剂、燃烧管的寿命
注射器计量，稀释精度高 在屏幕上简单设定稀释倍数 可根据测试浓度，自动更改稀释倍
率并重新进行测试
17
IC去除处理（NPOC前处理）
6种燃烧法型号、2种湿化学法
燃烧催化氧化法 CPH、 CSH、Online CSH、CPN、CSN、E 湿化学氧化法 WP、WS
3
（1）燃烧催化氧化法
由岛津开发，利用680℃高温燃烧催化氧化法，可以 高效测试所有的有机成份
燃烧催化氧化方式，不仅对低分子、 易分解的有机物，而且对难溶性或高 分子有机物也可高效率地进行氧化
3 种样品试样瓶用于各种类型样品 24 ml×93 （正常样品） 40 ml × 68 （正常和低水平） 125 ml × 24 （超纯水）
所有类型的试样瓶均有密封良好的 隔膜，该隔膜与螺帽装在一起，易 于更换
试样瓶可从其他途径购买
10
八通进样器 OCT-1
适用于少量样品的自动测定 价格便宜 样品安装简单
只需放置容器，插入导管即可
一台TOC可连接两台OCT-1
制药用水中TOC的检测——岛津应对2010药典
可吹除有机碳(Purgeable Organic Carbon)：指样品在室温下酸化和气流吹扫 去除 IC 的过程中，可以被除去的 TOC 部分。
不可吹除有机碳(Non-Purgeable Organic Carbon)：指样品在室温下酸化和气 流吹扫去除 IC 以后，仍然留下的 TOC 部分
样品中各种形态的化合氮在含铂金催化剂的TOC燃烧管中，720℃下被转化 成NO，NO又被总氮测定单元所产生的臭氧（O3）激发成NO2*（激发态的NO2）。 NO2*返回到基态时，将发射 590-2500 nm的光，由化学发光检测器 （硅光二极 管检测器）测定。为了安全，NOx和臭氧分别用NOx 吸收器（碱石灰）和臭氧 处理单元（含有二氧化锰）除去。
制药用水中总有机碳的测定
一、TOC 测定原理
水是制药工业和药物调剂中使用最多的物料，制药用水的质量对于药品质量 来说至关重要。制药用水中的有机物质一般来自水源、供水系统（包括净化、贮 存和输送系统）以及水系统中菌膜的生长。检查制药用水中有机碳总量，可以间 接控制水中的有机物含量。
美国药典（USP）与欧洲药典（EP）分别于1996年与1998年规定，医用注射 用水（WFI，Water for Injection）与纯化水（PW，Purified Water）必须检测TOC 值（Total Organic Carbon，总有机碳），以反映制药用水中有机物质的总量。2010 中国药典也规定纯化水和注射用水必须检测TOC。
燃烧法是含碳物质在高温和催化剂的条件下被完全氧化为二氧化碳的过程； 湿法是通过紫外光照射、过硫酸盐催化剂或加热（或三者结合）将样品中的含碳 物质氧化为二氧化碳。湿法灵敏度高，但氧化能力不强，不能完全氧化高浓度或 颗粒状的 TOC 样品。燃烧法的氧化能力强，使用高灵敏度催化剂，检出限可以 达到 4μg/L，完全满足药典对 TOC 分析仪的要求。 （1） TC 的测定
岛津TOC-v培训资料
第七章 TOC-V 实验步骤内 容1. 标准溶液的制备 2. 样品预处理 3. 仪器分析准备 4. 仪器操作步骤 5. 固体样品测量组件SSM-5000A21 标准溶液的制备TOC 测定的标准物质：8 8 8邻苯二甲酸氢钾（KHP）用于TC 标准。
碳酸钠用于IC 标准。
碳酸氢钠用于IC 标准。
3TC 标准的制备1000 ppm TC 标准溶液1)邻苯二甲酸氢钾（KHP）在105—120℃下干燥约 1小 时，在干燥器内冷却。
准确称量2.125g 。
溶解后装入1L容量瓶中。
加零水至容量瓶标线。
密闭并在4℃下保存。
溶液可稳定 2 个月。
2) 3) 4) 5)4IC 标准的制备1000 ppm IC 标准溶液 1) 碳酸氢钠NaHCO3预先在硅胶干燥器中干燥2小时； 碳酸钠Na2CO3预先在280—290℃下干燥约 1小时，在 干燥器内冷却。
2) 准确称量碳酸氢钠3.50g及碳酸钠4.41g。
3) 溶解后装入1L容量瓶中。
4) 加零水至容量瓶标线。
5) 密闭并在4℃下保存。
溶液可稳定 2 个月。
5TN 标准的制备1000 ppm TN 标准溶液1)硝酸钾KNO3 在不高于105-110℃ 干燥 3 小时 ，在干燥器内冷却。
准确称量硝酸钾7.219g。
溶解后装入1L容量瓶中。
加零水至容量瓶标线。
密闭并在4℃下保存。
溶液可稳定 2 个月。
2) 3) 4) 5)6TC 和 TN 标准的制备100 ppm TC和100 ppm TN1) 1000 ppmTC标准溶液和1000ppmTN标准 溶液各100ml装入1L容量瓶中。
2) 加25ml的2MHCl（最终浓度0.05M）。
3) 加零水至容量瓶标线。
4) 密闭并在4℃下保存。
溶液可稳定 2 个月。
72M HCl的制备1) 取浓 HCl （约37%，相当于12 M）50mL，加入 250mL蒸馏水，即稀释6倍。
混合均匀。
2) 转移溶液到 250 ml 瓶（标准附件）中。
岛津总有机碳分析仪TOC-V性能介绍
所有类型的试样瓶均有密封良好的 隔膜，该隔膜与螺帽装在一起，易 于更换
试样瓶可从其他途径购买
10
八通进样器 OCT-1
适用于少量样品的自动测定 价格便宜 样品安装简单
normalsensitivity普通灵敏度toc分析仪的氧化方式?两种氧化方法?燃烧催化氧化法?湿化学氧化法?6种燃烧法型号?6种燃烧法型号2种湿化学法2种湿化学法3燃烧催化氧化法cphcshonlinecshcpncsne湿化学氧化法wpws1燃烧催化氧化法?由岛津开发利用680高温燃烧催化氧化法可以高效测试所有的有机成份燃烧催化氧化方式?燃烧催化氧化方式不仅对低分子易分解的有机物而且对难溶性或高分子有机物也可高效率地进行氧化不仅对低分子4燃烧催化氧化法?两种催化剂?高灵敏度催化剂?普通灵敏度催化剂5高灵敏度型tocvcshcph普通灵敏度型tocvcsncpn适用范围超纯水污水地表水污水检测下限4gl50gl2湿化学氧化法?tocv系列中灵敏度最高的机种6tocvwswp适用范围超纯水检测下限05gl湿化学氧化法的特点?最大限度降低试剂空白的影响提高灵敏度与测定精度?强氧化能力
只需放置容器，插入导管即可
一台TOC可连接两台OCT-1
11
总氮测试单元TNM-1
适用于CSH/CPH/CSN/CPN/E机型 针对水中氮的总量控制。可同时测定TOC
和总氮（TN） 测试原理以JIS（日本工业标准）中规定
的有关总氮测试的热分解法为基准
JISK0102工厂排放水实验法45.5热分解法
4
燃烧催化氧化法
两种催化剂
总有机碳测定仪确认方案
总有机碳测定仪确认方案1.概述总有机碳分析仪(以下简称TOC仪)，在测量溶液或固体状态样品中的含碳量时，是将样品中的碳元素氧化为二氧化碳，利用二氧化碳与碳质量之间的对应关系，得到样品中碳元素的含量。
总有机碳分析仪是根据质量控制的目的和要求，在调研的基础上，公司于年月购置的精密仪器，其生产厂为，主要用于。
该仪器由组成。
应用软件为。
2.验证目的按照GMP的要求，需要对该仪器进行安装确认、运行确认、性能确认，以确定目前的实验室环境能否满足该仪器的正常操作和使用，仪器是否具有良好的检测性能，能否满足验证可接受标准和我们日常分析测试工作的需要。
3.验证范围及验证依据3.1本方案适用于对精密仪器室岛津TOC-Vwp总有机碳分析仪的验证。
3.2本方案验证依据中华人民共和国国家计量检定规程JJG821-2005《总有机碳分析仪检定规程》4.验证工作小组组长:组员:5.验证方案审批5.1验证方案起草质管部5.2验证方案会签5.3验证方案批准质管部5.4验证方案实施质管部:负责仪器的运行确认、性能的确认。
验证的准备 6.6.1文件资料的确认下列文件资料是否齐全，是否符合GMP要求设备采购订单、原版操作说明书安装手册和维修手册(如必要)、仪器操作规程SOP、仪器使用维修记录、JJG821-2005《总有机碳分析仪检定规程》、仪器档案(如必要)、验证方案6.2售后服务6.3关键性仪表及消耗性备品备件:见附件26.4安装检查对照使用说明书要求安装，确认环境、电源等符合要求。
检查内容要求方法结果环境室内不得存放与实验无关的易燃、易爆和强腐目测蚀性的物质，无强烈的机械震动和电磁干扰。
文档 15?-35? 温湿度仪测相对湿度 35%-75% 温湿度仪测仪器应平稳而牢固地安置在工作台上按要求安装220V?22V 电压仪测50Hz?1Hz 频率检测仪接地良好接地电阻表测定与插孔吻合按要求安装6.5计算机的安装情况检查安装的主要软件、文件格式、安装位置、数据文件保存位置、工作站安装6.6安装确认结论及批准结论:所有物品与检查清单相符，实验室电、气设计安装合理，实验室环境良好，符合仪器安装要求。
岛津性能参数
岛津TOC-L CPH 性能参数*1. 测定方法：680℃铂金催化燃烧NDIR（非色散红外检测）2.操作方式计算机控制型3.测定项目TC、IC、TOC（TC－IC）、NPOC、TN（选配）、POC（选配）4.应用对象水样、固体（选配）、气体（选配）5.性能参数5.1 测定范围（mg/L）TC：0－30000IC ：0－350005.2 检测限4μg/L（TC），4μg/L（IC）5.3 测定精度CV≤1.5%（重复精度）5.4 测定时间TC：约3分钟IC：约3分钟*5.5 进样方式：八通道进样器自动吸样（用注射泵/滑块自动进样）多位自动进样器（选配）5.6 进样量10－2000μL（可变）*5.7 主机配备IC预去除功能主机完成，内部注射器部件自动添加酸并吹扫*5.8 主机配备自动稀释2－50倍，在注射器内完成稀释6. 载气：高纯空气、或高纯氧气，来自气瓶载气气压200 ±10 kPa （可使用载气调压器：约300 - 600 kPa）载气流量150 mL/min（IC预去除时，进行注射器内喷射，流量为230-250mL/min）载气消耗量约1440 L/月（运行条件：8小时/日×5日/周）7. 环境温度5~35 ℃8. 电源AC 100~127V ±10%，最大耗电量800 WAC 220~240V ±10%，最大耗电量1200 W保险丝8A.T（100V 系统）15A.T（200V 系统）9. 外型尺寸约340（宽）×660（深）×480（高）mm (不包括突出部分)10. 重量约35 Kg11. 软件TOC-Control V的各种便捷功能（1）自动设定最佳测定条件做标准曲线时，软件会根据浓度范围推荐适当进样体积。
做未知样时，软件会根据所选标准曲线推荐适当进样体积。
（2）自动选择最佳标准曲线对一个样品测定，可选择最多三条标准曲线，软件将根据结果，自动选择最佳标准曲线。
岛津公司TOC-V WP 介绍资料
IC、NPOC与POC IC、NPOC与
吹扫气体 ＣＯ2 ＣＯ2
ＰＯＣ 可吹除有机碳
酸性样品
ＮＰＯＣ 不可吹除有机碳
7
TOC 的测定
1、差减法
TOC远高于IC，如废水。 远高于IC TOC = TC – IC（当TOC远高于IC，如废水。）
NPOC法 2、NPOC法
TOC = POC + NPOC = NPOC（ POC 可忽略） 可忽略）
12
岛津TOC个型号) 岛津TOC-V系列(共8个型号) TOC
CSH/CSN/WS/Online CSH
E CPH/CPN/WP
13
制药行业中推荐配置
制药用水
CPH/CSH 适用范围 试剂消耗 维护 WP/WS 纯化水、 纯化水、 纯化水、注射用水 纯化水、注射用 水 原水、 原水、废水 少量盐酸、 少量盐酸、磷酸 过硫酸钠、 过硫酸钠、磷酸 UV灯更换 催化剂再生与更换 UV灯更换 燃烧管洗涤与更换 TOC<50ppb
邻苯二甲酸氢钾 苯甲酸 氨基乙酸 烟酸 尿素
岛津WS：紫外-加热-过硫酸盐法！ 岛津WS：紫外-加热-过硫酸盐法！ WS
19
紫外-过硫酸盐紫外-过硫酸盐-加热氧化
平均分析时间： 平均分析时间： 紫外-加热-过硫酸盐氧化（UHP） 峰1–紫外-加热-过硫酸盐氧化（UHP）= 2.84 min 紫外-过硫酸盐（UP） 峰2–紫外-过硫酸盐（UP）= 4.45 min 加热-过硫酸盐（HP） 峰3–加热-过硫酸盐（HP）= 5.48 min
3.日本药典（JP） 3.日本药典（JP） 日本药典
1991 1991年，规定利用超滤方法生产的注射用水必须测定 TOC
4.中国药典（CP） 4.中国药典（CP） 中国药典
TOC分析仪用于清洗有效性认证
与GMP（Good Manufacturing Practices for Drugs）要求制药行业生产厂家必须保证生产设备洁净，从而保证药品生产质量。
要求检测总有机碳TOC（Total Organic Carbon），作设备清洗有效性认证。
与传统的擦拭－水提取－HPLC分析法比较，由于高效液相方法要求分析前知道检测的对象化合物，但对制药设备而言，药品原材料复杂，且清洗过程中，洗涤剂成分也很复杂，所以很难用HPLC手段定性、定量地分析。
而用TOC 方法，测量的是有机物质的总量，不区分各种有机成份，更适用于清洗有效性认证。
拭－直接燃烧法是更好的方法。
这是因为，如果擦拭的污染物当中有不溶于水的残渣或不溶于水的有机溶剂，则不能进入水相。
这样测量水样的TOC，结果就不能充分反映出设备的污染情况。
而擦拭－直接燃烧法，则避免了这个问题。
将擦拭后的滤纸直接高温燃烧，则所有的污染物均能被有效检测。
所以，本文采用了被FDA与日本卫生部均认为是最佳方法的擦拭－直接燃烧法。
实际操作中，使用固体燃烧装置直接测总碳TC（Total Carbon）。
实验仪器总有机碳分析仪TOC-V WP 固体燃烧装置SSM-5000A实验条件NDIR（非色散红外检测器）检测池：短池 SSM-5000ATC燃烧炉温度：900℃SSM-5000A延迟管：不短路 TOC-VWP载气：高纯氮气200ml/min SSM-5000A IC流路：短路 SSM-5000A载气：高纯氧气500ml/min 实验药品葡萄糖（D-Glucose）C6H12O6·H2O 分子量198.17 分析纯 北京化学试剂公司ADV ANTEC 二氧化硅玻璃纤维滤纸 直径45mm Toyo Roshi Kaisha, Ltd. 日本制造溶液配制1%C葡萄糖溶液的配制：准确称量2.75克葡萄糖（C6H12O6·H2O），溶于水后置于100mL容量瓶中，加蒸馏水至刻度。
