第一章半导体中的电子状态1.分类说明半导体材料的晶格结构与结合特性。
答：金刚石结构特点：每个原子周围有四个最邻近的原子，组成一个正四面体结构，配位数是4. 夹角109°28′。
金刚石结构可以看成是两个面心立方晶包沿立方体的空间对角线相互位移四分之一对角线套构而成。
闪锌矿结构特点：双原子复式结构，它是由两类原子各自组成的面心立方晶胞沿立方体的空间对角线相互位移四分之一对角线套构而成。
以共价键为主，结合特性具有不同程度的离子性，称为极性半导体。
2.什么是电子共有化运动？原子中内层电子和外层电子参与共有化运动有何不同？答：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原子转移到相邻的原子上去。
因而，电子可以在整个晶体上运动。
因为个原子中相似壳层上的电子才有相同能量，电子只能在相似壳层上转移，因此共有化运动的产生是由于不同原子的相似壳层之间的交叠。
由于内外层交叠程度很不相同，所以只有最外层电子的共有化运动才显著。
3.说明能级分裂成能带的根本原因以及内外层能带有何不同？答：根本原因，当周围n个原子相互靠近时，每个原子中的电子除受到本身原子的势场作用外，还要受到其他原子的作用，其结果是每一个n度简并的能级都分裂为n个彼此相距很近的能级；·内壳层原来处于低能级，共有化运动很弱，能级分裂的很小，能带窄。
外壳层电子原来处于高能级，共有化运动显著，能带分裂的厉害，能带宽。
4.原子中的电子自由电子和晶体中电子受势场作用情况有何不同？自由电子和晶体中电子运动情况有何不同？答: 孤立原子中的电子是在该原子的核和其它电子的势场中运动，自由电子是在恒定为零的势场中运动，晶体中的电子是在严格周期性重复排列的势场中运动5.导体、半导体和绝缘体能带的区别？答：金属中，由于组成金属的原子中的价电子占据的能带是部分占满的，所以金属是良好的导电体。
绝缘体禁带宽度大，常温下激发到导带的电子很少，导电性差。
(整理)半导体基础知识.

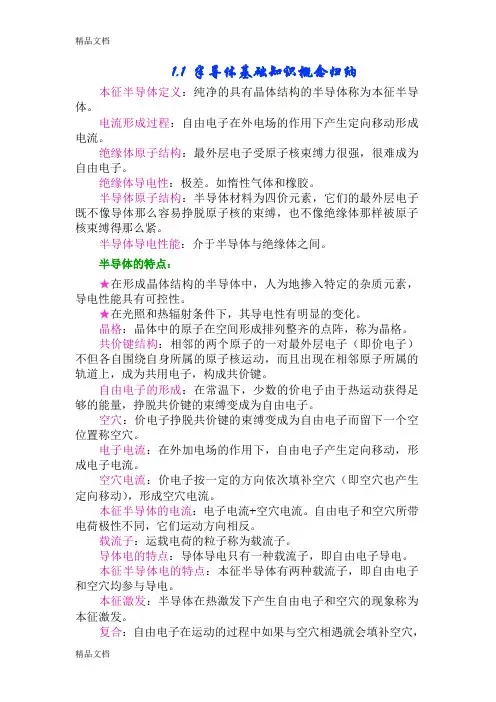

1.1 半导体基础知识概念归纳本征半导体定义：纯净的具有晶体结构的半导体称为本征半导体。
电流形成过程：自由电子在外电场的作用下产生定向移动形成电流。
绝缘体原子结构：最外层电子受原子核束缚力很强，很难成为自由电子。
绝缘体导电性：极差。
如惰性气体和橡胶。
半导体原子结构：半导体材料为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧。
半导体导电性能：介于半导体与绝缘体之间。
半导体的特点：★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。
★在光照和热辐射条件下，其导电性有明显的变化。
晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。
共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。
自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。
空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。
电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。
空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。
本征半导体的电流：电子电流+空穴电流。
自由电子和空穴所带电荷极性不同，它们运动方向相反。
载流子：运载电荷的粒子称为载流子。
导体电的特点：导体导电只有一种载流子，即自由电子导电。
本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。
本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。
复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。
动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。
载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
半导体材料的分类_及其各自的性能汇总

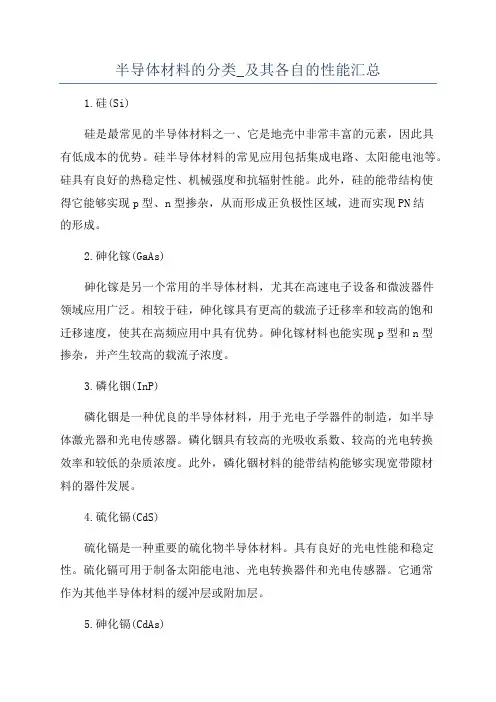

半导体材料的分类_及其各自的性能汇总1.硅(Si)硅是最常见的半导体材料之一、它是地壳中非常丰富的元素，因此具有低成本的优势。
硅半导体材料的常见应用包括集成电路、太阳能电池等。
硅具有良好的热稳定性、机械强度和抗辐射性能。
此外，硅的能带结构使得它能够实现p型、n型掺杂，从而形成正负极性区域，进而实现PN结的形成。
2.砷化镓(GaAs)砷化镓是另一个常用的半导体材料，尤其在高速电子设备和微波器件领域应用广泛。
相较于硅，砷化镓具有更高的载流子迁移率和较高的饱和迁移速度，使其在高频应用中具有优势。
砷化镓材料也能实现p型和n型掺杂，并产生较高的载流子浓度。
3.磷化铟(InP)磷化铟是一种优良的半导体材料，用于光电子学器件的制造，如半导体激光器和光电传感器。
磷化铟具有较高的光吸收系数、较高的光电转换效率和较低的杂质浓度。
此外，磷化铟材料的能带结构能够实现宽带隙材料的器件发展。
4.硫化镉(CdS)硫化镉是一种重要的硫化物半导体材料。
具有良好的光电性能和稳定性。
硫化镉可用于制备太阳能电池、光电转换器件和光电传感器。
它通常作为其他半导体材料的缓冲层或附加层。
5.砷化镉(CdAs)砷化镉是一种宽带隙的半导体材料。
它在红外光电子学领域应用广泛，如红外探测器和激光器。
砷化镉具有良好的热稳定性和高迁移率，适用于高温环境。
6.氮化镓(GaN)氮化镓是一种宽带隙材料，被广泛应用于高频电子器件和光电器件制造中。
氮化镓具有较高的电子饱和迁移速度、较高的热导率和较高的波长。
其中重要的是要强调，不同的半导体材料具有不同的性能和应用领域。
选择合适的材料对于特定的应用至关重要。
同时，材料制备和工艺也是决定器件性能的重要因素之一、有关半导体材料性能的进一步信息可参考相关的专业文献和科学研究。
各种半导体类型的区别
各种半导体类型的区别半导体材料有很多种，根据它们的导电性能和用途，主要有以下几种类型：1. 本征半导体：本征半导体是不含有任何杂质的纯净半导体。
其导电性能主要取决于其内部的电子浓度。
在极低温度下，本征半导体的导电性能可能会非常低，甚至达到绝缘体的程度。
2. 元素半导体：元素半导体是由单一元素构成的半导体，如硅（Si）和锗（Ge）。
这些半导体的导电性能主要由其内部电子和空穴的运动决定。
3. 化合物半导体：化合物半导体是由两种或多种元素构成的化合物，它们以一定的比例结合，形成半导体材料。
化合物半导体有很多种，如砷化镓（GaAs）、磷化铟（InP）等。
这些半导体的导电性能取决于其内部电子和空穴的浓度以及能带结构。
4. 掺杂半导体：掺杂半导体是在纯净的半导体中掺入其他元素，以提高其导电性能。
掺入的元素通常会使半导体的导带中产生额外的电子或使价带中产生额外的空穴，从而提高其导电性能。
5. 有机半导体：有机半导体是由有机材料构成的半导体。
这些材料的导电性能通常低于无机半导体，但其制备工艺相对简单，且材料具有良好的柔韧性，因此在某些领域有一定的应用前景。
6. 非晶半导体：非晶半导体是由非晶态材料构成的半导体。
这些材料的原子排列较为无序，但能带结构与晶体半导体类似，因此具有一定的导电性能。
非晶半导体在制备薄膜器件方面具有一定的优势。
7. 纳米半导体：纳米半导体是指尺寸在纳米量级的半导体材料。
由于量子限域效应的存在，纳米半导体的能带结构和光学性质会发生改变，从而具有一些特殊的光电性能。
以上就是各种半导体的主要区别，每种类型都有其独特的特性和应用领域。
名词解释(半导体物理)
直接带隙半导体：导带边和价带边处于k空间相同点的半导体通常被称为直接带隙半导体。
电子要跃迁的导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量。
例子有GaAs，InP,InSb。
间接带隙半导体：导带边和价带边处于k空间不同点的半导体通常被称为间接带隙半导体。
形成半满能带不只需要吸收能量，还要该变动量。
例子有Ge，Si。
准费米能级：非平衡态的电子与空穴各自处于热平衡态--准平衡态,可以定义EFn、EFp分别为电子和空穴的准费米能级。
有效质量：在讨论半导体的载流子在外场力的作用下的运动规律时，由于载流子既受到外场的作用，又受到晶体内部周期性势场的作用，只要将内部势场的复杂作用包含在引入的有效质量中，并用它来代替惯性质量，就可以方便地采用经典力学定律来描写。
由于晶体的各向异性，有效质量和惯性质量不一样，它是各向异性的。
有效质量是半导体内部势场的概括。
纵向有效质量和横向有效质量：由于半导体材料的k空间等能面是椭球面，有效质量是各向异性的。
在回旋共振实验中，当磁感应强度相对晶轴有不同取向时，可以得到为数不等的吸收峰，在分析时引入纵向有效高质量和横向有效质量表示旋转椭球等能面在长轴方向和短轴方向上的有效质量的差别。
是晶体各向异性的反映。
扩散长度: 指的是非平衡载流子在复合前所能扩散深入样品的平均距离,它由扩散系数和材料的非平衡载流子的寿命决定,即L=√Dt。
牵引长度：是指非平衡载流子在电场E作用下，在寿命t时间内所漂移的的距离, 即L(E)=Eut,有电场,迁移率和寿命决定。
费米能级：表示系统处于热平衡状态时，在不对外做功的情况下，增加一个电子所引起系统能量的变化。
它标志了电子填充能级水平，与温度，材料的导电类型以及掺杂浓度等因素有关。
电子亲和势：表示要使得半导体导带底的电子逃逸出体外（相对于真空能级）所需的最小能量，对半导体材料而言，它与导电类型，掺杂浓度无关。
复合中心：半导体中的杂质和缺陷可以在禁带中形成一定的能级，对非平衡载流子的寿命有很大的影响。
硅材料的分类
硅材料的分类
硅材料是一种常见且重要的材料，广泛应用于电子、光电、半导体等领域。
根据其性质和用途，可以将硅材料分为单晶硅、多晶硅和非晶硅三类。
第一类是单晶硅，它是由完整、有序排列的硅原子晶体组成的材料。
单晶硅具有优异的电子性能，因此被广泛应用于集成电路、太阳能电池等领域。
在集成电路中，单晶硅被用作半导体材料，可以实现微小器件的制造和电子元件的集成。
而在太阳能电池领域，单晶硅可以将太阳能转化为电能，具有高效率和稳定性的特点。
第二类是多晶硅，它由多个晶体颗粒组成，结构比单晶硅更加杂乱。
多晶硅的制备成本较低，具有良好的导电性和光电性能，被广泛应用于光伏发电、光电器件等领域。
在光伏发电中，多晶硅被用作太阳能电池的主要材料，可以将太阳能转化为电能。
在光电器件中，多晶硅可以用于制造光电二极管、光伏电池等器件，实现光电信号的转换和控制。
第三类是非晶硅，它的原子结构没有规则的周期性排列，呈现非晶态。
非晶硅具有较高的抗压性和耐腐蚀性，被广泛应用于光学涂层、薄膜太阳能电池等领域。
在光学涂层中，非晶硅可以用作抗反射涂层、光学滤波器等功能性涂层，提高光学器件的透光性和光学性能。
在薄膜太阳能电池中，非晶硅可以用于制备薄膜太阳能电池的薄膜层，实现太阳能的高效转换和利用。
硅材料按照其性质和用途可以分为单晶硅、多晶硅和非晶硅三类。
不同类型的硅材料具有各自独特的特点和应用领域，对于推动电子、光电、半导体等领域的发展起着重要作用。
随着科技的不断进步，硅材料在各个领域的应用将会更加广泛和深入，为人类社会的发展带来更多的便利和进步。
半导体物理复习归纳
一、半导体的电子状态1、金刚石结构〔Si、Ge〕Si、Ge原子组成，正四面体结构，由两个面心立方沿空间对角线互相平移1/4个空间对角线长度套构而成。
由相同原子构成的复式格子。
2、闪锌矿结构〔GaAs〕3-5族化合物分子构成，与金刚石结构类似，由两类原子各自形成的面心立方沿空间对角线相互平移1/4个空间对角线长度套构而成。
由共价键结合，有一定离子键。
由不同原子构成的复式格子。
3、纤锌矿结构〔ZnS〕与闪锌矿结构类似，以正四面体结构为基础，具有六方对称性，由两类原子各自组成的六方排列的双原子层堆积而成。
是共价化合物，但具有离子性，且离子性占优。
4、氯化钠结构〔NaCl〕沿棱方向平移1/2，形成的复式格子。
5、原子能级与晶体能带原子组成晶体时，由于原子间距非常小，于是电子可以在整个晶体中做共有化运动，导致能级劈裂形成能带。
6、脱离共价键所需的最低能量就是禁带宽度。
价带上的电子激发为准自由电子，即价带电子激发为导带电子的过程，称为本征激发。
7、有效质量的意义a.有效质量概括了半导体内部势场的作用〔有效质量为负说明晶格对粒子做负功〕b.有效质量可以直接由实验测定c.有效质量与能量函数对于k的二次微商成反比。
能带越窄，二次微商越小，有效质量越大。
8、测量有效质量的方法盘旋共振。
当交变电磁场角频率等于盘旋频率时，就可以发生共振吸收。
测出共振吸收时电磁波的角频率和磁感应强度，就可以算出有效质量。
为能观测出明显的共振吸收峰，要求样品纯度较高，且实验要在低温下进行。
9、空穴价带中空着的状态被看成带正电的粒子，称为空穴。
这是一种假想的粒子，其带正电荷+q，而且具有正的有效质量m p*。
10、轻/重空穴重空穴：有效质量较大的空穴轻空穴：有效质量较小的空穴11、间接带隙半导体导带底和价带顶处于不同k值的半导体。
二、半导体中的杂质和缺陷能级1、晶胞空间体积计算Si晶胞中有8个硅原子，每个原子看做半径为r的圆球，则8个原子占晶胞空间的百分数：立方体某顶角的圆球中心与距此顶角1/4体对角线长度处的圆球中心间的距离为2r，且等于边长为a的立方体体对角线长〔a3〕的1/4。
半导体物理知识点汇总总结
半导体物理知识点汇总总结一、半导体物理基本概念半导体是介于导体和绝缘体之间的材料，它具有一些导体和绝缘体的特性。
半导体是由单一、多层、回交或互相稀释的混合晶形的二元、三元或多元化合物所组成。
它的特点是它的电导率介于导体和绝缘体之间，是导体的电导率∗101~1015倍，是绝缘体的电导率÷102~103倍。
半导体材料具有晶体结构，对它取决于结晶度的大小，织排效应特别大。
由于它的电导率数值在半导体晶体内并不等同，所以它是隔离的，具有相当大的飞行束度，并且不容易受到外界的干扰。
二、半导体晶体结构半导体是晶体材料中最均匀最典型的材料之一，半导体的基本结构是一个由原子排成的一种规则有序的晶体结构。
半导体原子是立方体的晶体，具有600个原子的立方体晶体结构，又称之为立方的晶体结构。
半导体晶体结构的代表性六面体晶体结构，是一种由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶体包围构成，是由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶点构成，是由两个或两个以上的六面全部说构成的晶点构成。
三、半导体的能带结构半导体的能带“带”是指其电子是在“带”中运动的，是光电子带，又称作价带，当其中的自由电子都填满时另一种平面，又称导电带，当其中的自由电子并不填满时其另一种平面在有一些能够使电子轻易穿越的东西。
半导体的能带是由两个非常临近的能带组成的，其中价带的最上一层电子不足，而导电带的下一层电子却相当到往动能，这一些动能可能直到加到电子摆脱它自己体原子，变成自由电子，并且在整体晶体里自由活动。
四、半导体的导电机理半导体的导电机理是在外加电压加大时一部分自由电子均可以在各自能带中加速骚扰，从而增加在给导电子处所需要的电压增大并最终触碰到另一种平面上产生电流就可以。
五、半导体的掺杂掺杂是指在纯净半导体中加入某些以外杂质元素的行为。
半导体器件的特性
一、本征半导体的导电特性
第一章 半导体器件的特性
§1.1 半导体的导电特性
当温度升高，例如在室温条件下，将有少数 价电子获得足够的能量，克服共价键的束缚而成 为自由电子。此时，本征半导体具有一定的导电 能力，但由于自由电子的数量很少，因此它的导 电能力比较微弱。当部 分价电子挣脱共价键的 束缚成为自由电子的同 时，在原来的共价键中 留下一个空位，称为空 穴。空穴是半导体区别 于导体的重要特征。
一、PN结的形成
第一章 半导体器件的特性
§1.2 PN结
二、 PN结的单向导电性： 如果PN结两端加上不同极性的
直流电压，就可以打破上述的动态 平衡。下面将看到其导电性能有很 大差异。
二、PN结的单向导电性
第一章 半导体器件的特性
§1.2 PN结
1、 加正向电压，PN结导通：
当外电源的正极接P区，负极接N区时， PN结加的是正向 电压，称为正向偏置。此时外电场与内电场的方向相反，削弱 了内电场，使空间电荷区变窄(VD降低)，有利于多子扩散，而 不利于少子漂移。扩散电流将大大超过漂移电流,在回路中形 成较大的正向电流，称 PN结处导通状态，呈现的电阻很小。
二、杂质半导体的导电特性
第一章 半导体器件的特性
§1.1 半导体的导电特性
2、P型半导体
如果在硅或锗的晶体中掺入少量的3价杂质元素, 如硼、镓、铟等，此时 杂质原子最外层有3个 价电子，因此它与周围 4个硅原子组成共价键 时，由于缺少一个电子 而形成空穴，如图所示。
二、杂质半导体的导电特性
第一章 半导体器件的特性
二极管的伏安特性与PN的伏安特性略有差别,主要是 因为：二极管正向偏置时，PN 结以外P区和N区的体电阻、电 极的接触电阻及引线电阻的存 在，使正向电流有所减小；在 反向偏置时, 由于PN结表面漏 电流的存在，使反向电流稍有 增大，且随反向电压的增高略 有增加。
半导体五大特性
半导体五大特性∶电阻率特性，导电特性，光电特性，负的电阻率温度特性，整流特性。
★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。
★在光照和热辐射条件下，其导电性有明显的变化。
晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。
共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。
自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。
空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。
电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。
空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。
本征半导体的电流：电子电流+空穴电流。
自由电子和空穴所带电荷极性不同，它们运动方向相反。
载流子：运载电荷的粒子称为载流子。
导体电的特点：导体导电只有一种载流子，即自由电子导电。
本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。
本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。
复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。
动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。
载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
当温度升高时，热运动加剧，挣脱共价键束缚的自由电子增多，空穴也随之增多（即载流子的浓度升高），导电性能增强；当温度降低，则载流子的浓度降低，导电性能变差。
结论：本征半导体的导电性能与温度有关。
半导体材料性能对温度的敏感性，可制作热敏和光敏器件，又造成半导体器件温度稳定性差的原因。
杂质半导体：通过扩散工艺，在本征半导体中掺入少量合适的杂质元素，可得到杂质半导体。
单晶硅和晶圆的关系
单晶硅和晶圆的关系单晶硅和晶圆是半导体产业中密切相关的两个概念。
在深入了解它们之间的关系之前，我们先来了解一下它们各自的定义和特点。
单晶硅：单晶硅是一种具有高度有序结构的半导体材料，它的每个晶粒内部原子排列规律相同，呈现出单晶状态。
单晶硅具有优良的半导体性能，较高的电子迁移速度和较低的杂质扩散速度，使其在制造高性能集成电路方面具有优越性。
晶圆：晶圆是半导体制造中用于生产芯片的基础材料。
它通常是由单晶硅或其他半导体材料制成，呈圆片状。
晶圆在半导体工艺中起到承载和传输信号的作用，是集成电路（IC）制造的核心组成部分。
单晶硅与晶圆的关系：1.原料来源：晶圆是由单晶硅经过一系列加工制成的。
首先，将多晶硅熔化后倒入籽晶中，通过缓慢冷却使其结晶成长，形成单晶硅棒。
然后，将单晶硅棒切割成薄片，经过抛光处理，制成晶圆。
2.半导体工艺：晶圆在半导体制造过程中，需要经过多次光刻、刻蚀、离子注入等工艺步骤。
这些步骤都是在晶圆表面进行的，以确保集成电路的微观结构符合设计要求。
而这些工艺过程依赖于单晶硅的有序结构和优良性能。
3.性能影响：单晶硅的性能直接关系到晶圆的品质。
单晶硅的晶体取向、杂质含量、厚度均匀性等因素都会对晶圆的导电性能、热稳定性、机械强度等性能产生影响。
因此，对单晶硅的生长过程和加工工艺有很高的要求。
4.应用领域：单晶硅和晶圆广泛应用于电子、通信、计算机、汽车等各类领域。
随着科技的不断发展，对集成电路性能的要求越来越高，对单晶硅和晶圆的品质也提出了更高的要求。
总之，单晶硅和晶圆之间的关系密切且复杂。
单晶硅作为晶圆的原料，其性能直接影响到晶圆的品质。
而晶圆在半导体制造中的重要地位，使其成为现代电子信息产业的基础。
在今后的发展中，随着科技的不断进步，对单晶硅和晶圆的研究和应用将更加深入。
半导体材料的特点
半导体材料的特点
半导体材料是一类具有特殊电学特性的材料，它在电子学、光学和光电子学等领域具有重要的应用价值。
半导体材料的特点主要表现在以下几个方面：
1. 带隙能级窄。
半导体材料的带隙能级介于导体和绝缘体之间，其能带结构使得半导体材料在外加电场或光照作用下能够发生电子跃迁，从而产生导电或光电效应。
相比之下，金属材料的带隙能级较窄，而绝缘体的带隙能级较宽。
2. 温度敏感性强。
半导体材料的电阻率随温度的变化较为敏感，温度升高会导致半导体材料的电阻率下降，从而影响其电学性能。
这种温度敏感性使得半导体材料在温度传感器、温度补偿器等方面具有重要应用。
3. 光电效应显著。
半导体材料在光照作用下能够发生光电效应，即光生载流子的产生和运动。
这种光电效应使得半导体材料在光电器件、光电传感器等方面具有广泛的应用。
4. 电子迁移率高。
半导体材料的电子迁移率较高，这意味着电子在半导体中的迁移速度较快，能够更有效地参与电子器件的工作过程。
因此，半导体材料在电子器件中具有优良的性能。
5. 可控性强。
半导体材料的电学性能可以通过外加电场、光照等方式进行控制，从而实现对其电子输运、光电特性等的调控。
这种可控性使得半导体材料在集成电路、光电器件等方面具有重要应用。
综上所述，半导体材料具有带隙能级窄、温度敏感性强、光电效应显著、电子迁移率高和可控性强等特点，这些特点使得半导体材料在电子学、光学和光电子学等领域具有广泛的应用前景。
随着科技的不断发展，相信半导体材料将在未来的各个领域中发挥更加重要的作用。
四大材料各自的特征及不同
对于有耐腐蚀性能要求的产品，设计时可 以选用耐腐蚀性能好的基体树脂和增强材料；
对于其他一些性能要求，如介电性能、耐热 性能等，都可以方便地通过选择合适的原材料来 满足要求。复合材料良好的可设计性还可以最大 限度地克服其弹性模量、层间剪切强度低等缺点。
(3)电性能好
复合材料具有优良的电性能，通过选择不同的 树脂基体、增强材料和辅助材料，可以将其制成绝 缘材料或导电材料。例如，玻璃纤维增强的树脂基 复合材料具有优良的电绝缘性能，并且在高频下仍 能保持良好的介电性能，因此可作为高性能电机、 电器的绝缘材料
（1）耐高温、强度高 （2）具有电学性质 （3）具有光学性质 （4）具有生物功能
无机非金属材料的内在机理：
无机非金属的晶体结构远比金属复杂 ，并且没有自由的电子。具有比金属键和 纯共价键更强的离子键和混合键。这种化 学键所特有的高键能、高键强赋予这一大 类材料以高熔点、高硬度、耐腐蚀、耐磨 损、高强度和良好的抗氧化性等基本属性 , 以及宽广的导电性、隔热性、透光性及良 好的铁电性、铁磁性和压电性。
三。高分子材料的特点
1.密度小，质轻。 2.加工温度低，能耗小。 3.分子结构可以设计，性能可控。 4.易改性，容易实现功能化。 5.缺点：使用温度低，易燃烧；强度和模量较低。
有机硅橡胶
脂树性水吸高
高分子
高分子材料性能的内在机理：
1. 分子量很大，具有多层次结构，十分复杂。高 分子的分子链结构，聚集态结构以及取向和织态结 构对材料的性能都有很大影响。这也是高分子材料 性能可控的根本原因。
复合材料的性能特点： （１）轻质高强，比强度和比刚度高
Ａ、增强剂或者基体是比重小的物质，或两者的比 重都不高，且都不是完全致密的；
Ｂ、增强剂多是强度很高的纤维。 比强度（指强度与密度的比值）和比弹性模量是
三元材料_多晶和单晶_单晶硅_多晶硅_解释说明
三元材料多晶和单晶单晶硅多晶硅解释说明1. 引言1.1 概述在现代科技发展中，新能源、电子器件和光学设备等领域的需求不断增加，对高性能材料的需求也日益迫切。
三元材料作为一类具有特殊结构和优异性能的材料，在这些领域中扮演着重要角色。
本文将重点介绍三元材料中的两种主要类型——多晶和单晶，并分析其区别、物理性质比较以及应用方面的差异。
1.2 文章结构本文共分为六个部分，首先是引言，接下来概述三元材料的定义和特点，以及其应用领域和制备方法；然后详细介绍多晶和单晶这两种主要类型，包括它们的定义和区别，物理性质比较以及应用比较；随后分别深入探讨单晶硅和多晶硅这两种具体材料，在结构与性质特点、制备方法及应用场景方面进行详细说明；最后总结其中的优缺点对比，并勾勒出未来研究的前景。
1.3 目的本文旨在提供关于三元材料中多晶与单晶的比较和分析，并探讨单晶硅和多晶硅这两种主要材料的特性、制备方法及应用场景。
通过本文的阐述，读者可以更加全面地了解三元材料中多晶和单晶的差异以及各自的特点，从而对其在不同领域中的应用有更清晰的认识。
2. 三元材料3.1 定义和特点三元材料是指由三种不同元素组成的化合物或混合物。
这些元素可以是金属、非金属或半导体等。
三元材料具有多样性和复杂性，在材料科学和工程中具有重要的应用价值。
三元材料的特点之一是它们的组成可调性，即可以通过改变其中一个或多个元素的比例来调节其性质和特征。
这使得三元材料在不同领域中具有广泛的应用潜力，例如能源储存与转换、化学催化、光电子器件和生物医学等领域。
此外，由于存在不同元素之间的相互作用，三元材料通常展现出独特的结构和性质。
这些相互作用能够引导其在纳米尺度下形成复杂的晶体结构，并赋予其优异的机械、电子和光学性能。
3.2 应用领域三元材料在各个应用领域中都发挥着重要作用。
以下是一些主要应用领域的例子：- 能源储存与转换：三元催化剂在燃料电池和电解水产氢领域有广泛应用。
第一代、第二代、第三代半导体材料是什么-有什么区别
第一代、第二代、第三代半导体材料是什么?有什么区别Si）、锗元素（Ge）半导体材料。
作为第一代半导体材料的锗和硅，在国际信息产业技术中的各类分立器件和应用极为普遍的集成电路、电子信息网络工程、电脑、手机、电视、航空航天、各类军事工程和迅速发展的新能源、硅光伏产业中都得到了极为广泛的应用，硅芯片在人类社会的每一个角落无不闪烁着它的光辉。
第二代半导体材料概述第二代半导体材料主要是指化合物半导体材料，如砷化镓（GaAs）、锑化铟（InSb）；三元化合物半导体，如GaAsAl、GaAsP；还有一些固溶体半导体，如Ge-Si、GaAs-GaP；玻璃半导体（又称非晶态半导体），如非晶硅、玻璃态氧化物半导体；有机半导体，如酞菁、酞菁铜、聚丙烯腈等。
第二代半导体材料主要用于制作高速、高频、大功率以及发光电子器件，是制作高性能微波、毫米波器件及发光器件的优良材料。
因信息高速公路和互联网的兴起，还被广泛应用于卫星通讯、移动通讯、光通信和GPS导航等领域。
第三代半导体材料概述第三代半导体材料主要以碳化硅（SiC）、氮化镓（GaN）、氧化锌（ZnO）、金刚石、氮化铝（AlN）为代表的宽禁带（Eg》2.3eV）半导体材料。
在应用方面，根据第三代半导体的发展情况，其主要应用为半导体照明、电力电子器件、激光器和探测器、以及其他4个领域，每个领域产业成熟度各不相同。
在前沿研究领域，宽禁带半导体还处于实验室研发阶段。
和第一代、第二代半导体材料相比，第三代半导体材料具有宽的禁带宽度，高的击穿电场、高的热导率、高的电子饱和速率及更高的抗辐射能力，因而更适合于制作高温、高频、抗辐射及大功率器件，通常又被称为宽禁带半导体材料（禁带宽度大于2.2ev），也称为高温半导体材料。
第三代半导体材料应用领域1、半导体照明蓝光LED在用衬底材料来划分技术路线。
GaN基半导体，衬底材料的选择就只剩下蓝宝石（（Al2O3）、SiC、Si、GaN以及AlN。
半导体的高温性能研究
半导体的高温性能研究在现代科技的高速发展进程中，半导体扮演着举足轻重的角色。
从日常使用的电子设备到复杂的工业控制系统，从通信领域到医疗仪器，半导体的应用无处不在。
然而，在许多特定的工作环境中，半导体器件常常需要在高温条件下运行，这对其性能提出了严峻的挑战。
因此，深入研究半导体的高温性能具有极其重要的意义。
半导体的基本原理是基于其独特的导电特性。
在纯净的半导体材料中，导电能力相对较弱。
但通过掺杂特定的杂质元素，可以显著改变其导电性能，从而实现诸如二极管、晶体管等基本电子元件的功能。
然而，当温度升高时，半导体内部的原子热运动加剧，这会对其导电机制产生多方面的影响。
首先，载流子的浓度会随着温度的升高而增加。
在常温下，半导体中的载流子主要由本征激发产生，数量有限。
但在高温环境中，更多的电子会从价带跃迁至导带，从而增加了导带中的电子和价带中的空穴数量，导致电导率升高。
然而，这种增加并非无限制的，因为在过高的温度下，晶格振动加剧，散射作用增强，反而会限制载流子的迁移率，从而影响半导体的导电性能。
其次，半导体的禁带宽度会随着温度的变化而发生微小的改变。
一般来说，禁带宽度会随着温度的升高而略微减小。
这一变化虽然相对较小，但对于某些对温度敏感的半导体器件来说，可能会产生显著的影响。
例如，在高温环境下，原本需要较高能量才能激发的电子可能更容易被激发，从而改变了器件的工作特性。
另外，高温还会对半导体的晶体结构产生影响。
长时间处于高温条件下，半导体材料可能会发生晶格缺陷、位错等结构变化，这些变化会影响载流子的传输，进而降低半导体的性能和可靠性。
为了评估半导体在高温下的性能，研究人员通常采用多种测试方法。
其中，电学特性测试是最为常见的手段之一。
通过测量半导体在不同温度下的电阻、电容、电流电压特性等参数，可以直观地了解其导电性能的变化。
此外，热稳定性测试也是重要的研究方法之一。
通过将半导体器件置于高温环境中，并持续一段时间，观察其性能的衰减情况，可以评估其在高温下的可靠性和使用寿命。
二极管的材料
二极管的材料
二极管是一种非常常见的电子元件，广泛应用于各种电子设备中。
它的材料对于其性能和用途起着至关重要的作用。
目前，常见的二极管材料主要有硅、锗和化合物半导体等。
下面将对这些材料进行详细介绍。
首先，硅是最常见的二极管材料之一。
硅二极管具有工作稳定、耐高温、价格低廉等优点，因此在大多数应用中都能发挥良好的作用。
此外，硅材料还能够通过掺杂来改变其导电性能，使得硅二极管在不同的电路中能够得到灵活的应用。
其次，锗是另一种常见的二极管材料。
锗二极管的工作电压较低，适用于一些特定的电路和场合。
然而，由于锗材料的特性，其在高温下的稳定性较差，因此在一些高温环境下的应用中需要特别注意。
此外，化合物半导体也被广泛应用于二极管的制造中。
例如，砷化镓、碳化硅等化合物半导体材料具有较高的载流子迁移率和较宽的能带宽度，使得化合物半导体二极管在高频、高温等特殊环境下能够发挥出色的性能。
总的来说，不同的二极管材料具有各自的特点和适用范围。
在选择二极管材料时，需要根据具体的电路要求和工作环境来进行综合考虑。
希望本文对二极管材料有所了解，能够帮助大家在实际应用中做出更合适的选择。
单晶硅和晶圆的关系
单晶硅和晶圆的关系单晶硅和晶圆是半导体产业中密切相关的两个概念。
在深入了解它们之间的关系之前，我们先来了解一下它们各自的定义和特点。
单晶硅：单晶硅是一种具有高度有序结构的半导体材料，它的每个晶粒内部原子排列方式相同，具有优良的导电性和光学性能。
单晶硅通常用于制作半导体器件，如晶体管、电容器等，以及太阳能电池、光纤等高科技产品。
晶圆：晶圆是半导体制造中的一种基础材料，主要用于生产集成电路（IC）和其他半导体器件。
它是由单晶硅或其他半导体材料制成的大型圆形薄片，表面平整、光滑，有利于后续的加工和生产。
晶圆的尺寸和厚度对其应用领域和性能有很大影响。
单晶硅与晶圆的关系：1.原料关系：单晶硅是晶圆的主要原料。
半导体企业通过提炼和生长单晶硅，得到高质量的单晶硅棒，然后将其切割成薄片，制成晶圆。
2.加工关系：晶圆是单晶硅经过一系列加工工艺后的产物。
在制成晶圆的过程中，需要对单晶硅进行抛光、清洗、检验等工序，确保其表面质量和完整性。
3.应用关系：晶圆是半导体产业的基础，几乎所有的半导体器件制造都需要用到晶圆。
而单晶硅则为晶圆提供了优异的导电性和高度有序的结构，使得半导体器件性能更佳。
4.技术关系：随着半导体技术的发展，单晶硅的生长和加工技术也在不断提高。
例如，从最初的直径为2英寸（约50毫米）的单晶硅棒，发展到现在的直径达到12英寸（约300毫米）甚至更大。
这使得晶圆尺寸越来越大，半导体器件性能也得以持续提升。
总之，单晶硅和晶圆之间的关系既密切又复杂。
单晶硅是晶圆的原料，晶圆是半导体产业的基础，二者共同推动了半导体技术的发展。
在半导体制造过程中，单晶硅的生长和加工技术对晶圆的品质至关重要，而晶圆的尺寸和质量又影响着半导体器件的性能。
随着科技的不断进步，这种关系将继续发展演变，助力我国半导体产业的繁荣。
半导体知识
半导体知识半导体简介顾名思义：常温下导电性能介于导体（conductor）与绝缘体（insulator）之间的材料，叫做半导体（semic on ductor ）.物质存在的形式多种多样，固体、液体、气体、等离子体等等。
我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。
而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。
可以简单的把介于导体和绝缘体之间的材料称为半导体。
与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。
半导体的分类，按照其制造技术可以分为：集成电路器件，分立器件、光电半导体、逻辑IC、模拟IC、储存器等大类，一般来说这些还会被分成小类。
此外还有以应用领域、设计方法等进行分类，最近虽然不常用，单还是按照IC、LSI、VLSI （超大LSI）及其规模进行分类的方法。
此外，还有按照其所处理的信号，可以分成模拟、数字、模拟数字混成及功能进行分类的方法。
半导体定义电阻率介于金属和绝缘体［1］之间并有负的电阻温度系数的物质。
半导体室温时电阻率约在10E-5〜10E7欧•米之间，温度升高时电阻率指数则减小。
半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。
锗和硅是最常用的元素半导体；化合物半导体包括川-V族化合物（砷化镓、磷化傢等）、U -切族化合物（硫化镉、硫化锌等）、氧化物（锰、铬、铁、铜的氧化物）,以及由川-V族化合物和U -切族化合物组成的固溶体（傢铝砷、傢砷磷等）。
除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。
半导体（东北方言）：意指半导体收音机，因收音机中的晶体管由半导体材料制成而得名。
本征半导体不含杂质且无晶格缺陷的半导体称为本征半导体。
在极低温度下，半导体的价带是满带（见能带理论），受到热激发后，价带中的部分电子会越过禁带进入能量较高的空带，空带中存在电子后成为导带，价带中缺少一个电子后形成一个带正电的空位，称为空穴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其中晶态半导体又可以分为单晶半导体和多晶半导体。
上述材料中，锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶，是由均一的晶粒有序堆积组成；而多晶则是由很多小晶粒杂乱地堆积而成。
对于非晶态半导体，有非晶态硅、非晶态锗等，它们没有规则的外形，也没有固定熔点，内部结构不存在长程有序，只是在若干原子间距内的较小范围内存在结构上的有序排列，称作短程有序。
另外，在实际应用中，根据半导体材料中是否含有杂质，又可以将半导体材料分为本征半导体和杂质半导体。
在下面的章节中将会介绍，杂质的存在将对材料的性能产生很大的影响。
二. 半导体材料的结构及其性能
1.几种半导体材料的结构
1.1金刚石结构型材料
Si、Ge等Ⅳ族元素有4个未配对的价电子，每个原子只能与周围4个原子共价键合，使每个原子的最外层都成为8个电子的闭合壳层，因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。
方向性是指原子间形成共价键时，电子云的重叠在空间一定方向上具有最高密度，这个方向就是共价键方向。
共价键方向是四面体对称的，即共价键是从正四面体中心原子出发指向它的四个顶角原子，共价键之间的夹角为109°28′，这种正四面体称为共价四面体，见图 1.2。
图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。
共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。
单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统称为金刚石结构晶胞，整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。
它是一个正立方体，立方体的八个顶角和六个面心各有一个原子，内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子，金刚石结构晶胞中共有8个原子。
金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。
1.2闪锌矿结构
该类型材料主要是Ⅲ-Ⅴ族和Ⅱ-Ⅵ族二元化合物半导体，例如ZnS、ZnSe、GaAs、GaP。
GaAs晶体中每个Ga原子和As原子共有一对价电子，形成四个共价键，组成共价四面体。
图1.4 为GaAs 的晶胞，闪锌矿结构和金刚石结构的不同之处在于套构成晶胞的两个面心立方分别是由两种不同原子组成的。
在金刚石结构和闪锌矿结构中，正立方体晶胞的边长称为晶格常数，通常用a表示。
1.3纤锌矿型结构
该类型材料主要是Ⅱ-Ⅵ族二元化合物半导体，例如ZnS、ZnSe、CdS、CdSe。
1.4氯化钠型结构
该类型材料主要是IV-Ⅵ族二元化合物半导体，例如硫化铅、硒化铅、碲化铅等。
2.半导体中电子的状态与能带的形成
半导体中的电子能量状态和运动特点及其规律决定了半导体的性质容易受到外界温度、光照、电场、磁场和微量杂质含量的作用而发生变化。
半导体的一般能级机构如下：
由固体物理知识，我们知道：能带的宽窄由晶体的性质决定,
与晶体中含的原子数目无关,但每个能带中所含的能级数目与晶体中的原子数有关。
因此，对于每种半导体，其能带结构是不同的。
例如：
硅、锗、砷化镓的能带结构
3.本征半导体和杂质半导体
3.1本征半导体
纯净的、不含任何杂质和缺陷的半导体称为本征半导体。
一定温度下的本征半导体，共价键上的电子可以获得能量挣脱共价键的束缚从而脱离共价键，成为参与共有化运动的“自由”电子。
共价键上的电子脱离共价键的束缚所需要的最低能量就是禁带宽度。
将共价键上的电子激发成为准自由电子，也就是价带电子激发成为导带电子的过程，称为本征激发。
本征激发的一个重要特征是成对的产生导带电子和价带空穴。
本征半导体的导带电子参与导电，同时价带空穴也参与导电，存在着两种荷载电流的粒子，统称为载流子。
一定温度下，价带
Ⅳ族的Si或Ge中形成替位式杂质，用单位体积中的杂质原子数，也就是杂质浓度来定量描述杂质含量多少，杂质浓度的单位为1/cm3。
Si半导体器件和集成电路生产中，最常用的杂质是替位式Ⅲ族和Ⅴ族元素。
图1.27所示的Si中掺入V族元素磷(P)时，由于Si中每一个Si原子的最近邻有四个Si原子，当五个价电子的磷原子取代Si原子而位于格点上时，磷原子五个价电子中的四个与周围的四个Si原子组成四个共价键，还多出一个价电子，磷原子所在处也多余一个称为正电中心磷离子的正电荷。
多余的这个电子虽然不受共价键的束缚，但被正电中心磷离子所吸引只能在其周围运动，不过这种吸引要远弱于共价键的束缚，只需要很小的能量就可以使其挣脱束缚(称为电离)，形成能在整个晶体中“自由”运动的导电电子。
而正电中心磷离子被晶格所束缚，不能运动。
由于以磷为代表的Ⅴ族元素在Si中能够施放导电电子，称 V 族元素为施主杂质或n型杂质。
电子脱离施主杂质的束缚成为导电电子的过程称为施主电离，所需要的能量称为施主杂质电离能。
其大小与半导体材料和杂质种类有关，但远小于Si和Ge的禁带
宽度施主杂质未电离时是中性的，称为束缚态或中性态，电离后称为施主离化态。
Si中掺入施主杂质后，通过杂质电离增加了导电电子数量从而增强了半导体的导电能力，把主要依靠电子导电的半导体称为n型半导体。
n型半导体中电子称为多数载流子，简称多子；而空穴称为少数载流子，简称少子。
图1.27中Si掺Ⅲ族元素硼(B)时，硼只有三个价电子，为与周围四个Si原子形成四个共价键，必须从附近的Si原子共价键中夺取一个电子，这样硼原子就多出一个电子，形成负电中心硼离子，同时在Si的共价键中产生了一个空穴，这个被负电中心硼离子依靠静电引力束缚的空穴还不是自由的，不能参加导电，但这种束缚作用同样很弱，很小的能量就使其成为可以“自由”运动的导电空穴，而负电中心硼离子被晶格所束缚，不能运动。
由于以硼原子为代表的Ⅲ族元素在Si、Ge中能够接受电子而产生导电空穴，称Ⅲ族元素为受主杂质或p型杂质。
空穴挣脱受主杂质束缚的过程称为受主电离。
而所需要的能量称为受主杂质电离能。
不同半导体和不同受主杂质其也不相同，但通常远小于Si 和Ge禁带宽度。
受主杂质未电离时是中性的，称为束缚态或中性态，电离后成为负电中心，称为受主离化态。
Si中掺入受主杂质后，受主电离增加了导电空穴，增强了半导体导电能力，把主要依靠空穴导电的半导体称作p型半导体。
p型半导体中空穴是多子，电子是少子。
表1.2列出了Si、Ge晶体中Ⅲ、Ⅴ族杂质的电离能。
掺入施主杂质的半导体，施主能级上的电子获得能量后由束缚态跃迁到导带成为导电电子，因此施主能级位于比导带底低的禁带中，且空穴由于带正电，能带图中能量自上向下是增大的。
对于掺入Ⅲ族元素的半导体，被受主杂质束缚的空穴能量状态(称为受主能级)位于比价带顶低的禁带中，当受主能级上的空穴得到能量后，就从受主的束缚态跃迁到价带成为导电空穴。
N A- N D≈N A。
通过补偿以后半导体中的净杂质浓度称为有效杂质浓度。
如果N D>N A，称N D-N A为有效施主浓度；如果N D<N A，那么称N A - N D为有效受主浓度。
半导体器件和集成电路生产中就是利用杂质补偿作用，在n型
Si外延层上的特定区域掺入比原先n型外延层浓度更高的受主杂质，通过杂质补偿作用就形成了p型区，而在n型区与p型区的交界处就形成了pn结。
如果再次掺入比p型区浓度更高的施主杂质，在二次补偿区域内p型半导体就再次转化为n型，从而形成双极型晶体管的n-p-n结构，见图1.30。
很多情况下晶体管和集成电路生产中的掺杂过程实际上是杂质补偿过程。
杂质补偿过程中如果出现N D≈N A，称为高度补偿或过度补偿，这时施主和受主杂质都不能提供载流子，载流子基本源于本征激发。
高度补偿材料质量不佳，不宜用来制造器件和集成电路。
