组态王资料
知识点2 组态王简介及应用
图2-7 工程浏览器“新画面”对话框
2.2 设计新工程
3 。 使用图形工具箱：如果工具箱没有出现，选择菜单“工具/显示工具
箱”或按键盘的“F10”键打开它。在工具箱中单击文本工具 T ，在画面
上输入工程名文字。 4.使用调色板; 选择菜单“工具/显示调色板”，或在工具箱中选择 按钮， 弹出调色板画面（注意，再次单击 就会关闭调色板画面）。 5.使用图库管理器 选择菜单“图库/打开图库” 或按键盘“F2”键打开图库 管理器。
(9)保存参数 (10)保存数值
(11)初始值
2.2 设计新工程
(1
2)连接设备
(13)说明 (14)项目名 (15)寄存器 (16)转换方式 (17)线性 (18)开方、高级和非线性查表
图2-16 分段线性化定义
2.2 设计新工程
非线性查表转换的定义分为两个步骤： 1)变量将按照变量定义画面中的最大值、最小值、最大原始值和最小原始 值进行线性转换，即将从设备采集到的原始数据经过与组态王的初步转换。 2)将上述转换的结果按照线性表进行查表转换，得到变量的工程值，用于
2.3 动画制作
图2-24 监控画面显示
2.3 动画制作
2.3.2 命令语言 1.命令语言概述 (1)应用程序命令语言 (2)热键命令语言
(3)事件命令语言
(4)数据改变命令语言 (5)自定义函数命令语言
(6)画面命令语言
2.如何退出系统(动画连接命令语言)
图2-25 命令语言对话框
2.3 动画制作
图2-1 组态王工程管理器界面
2.2 设计新工程
3.建立新工程 1)用鼠标在工程管理器中选择菜单“文件/新建工程”，或者单击工 具栏的“新建”按钮，出现“新建工程向导之一” 对话框，如图2-2 所示。 2)单击“下一步”按钮，弹出“新建工程向导之二”对话框，如图2 -3所示。
组态王培训资料
1：如果用户在安装组态 王时没有选择安装组态王 设备驱动程序，则可以按 照以设备驱动程序的安装 与组态王的安装同样简单 (1)：启动组态王光盘中 Instll.exe 文件 (2)：开始安装设备驱动。 单击“安装组态王驱动程序” 按钮.驱动程序开始安装 后,首先弹出对话框。 (3)：创建路径.单击“下一个”, 将出现“选择目标位置”对话框
(5)江都水利枢纽被喻为“南水北调的龙头工程”，其自动化监控系统 以
Windows NT为系统平台，亚控科技的组态王软件作为监控软件的开 发平台； (6)鞍钢选择与亚控科技联手打造被鞍钢人喻为“生命工程”的计量信 息系 统工程； (7)宁波市镇海炼油石化股份有限公司低压配电监控系统遥测、遥信量 达3000余点，应用组态王软件；
安装组态王程序
12：在系统“开始”－“程序组”中 创建的组态王6.5 文件夹中生 成四个文件快捷方式和三个文 件夹,具体内容请参见“2.1 认识组态王程序组成员”一节。
注意： 在成功安装“组态王”系统后, 请务必将用户登记卡寄给我 们, 我们将按照信息提供长 期的统一的服务和技术支持。
安装组态王设备驱动程序
完全基于网络的概念，是一种真正的客户--服务器模式，支持分布式历 史数据库和分布式报警系统，组态王的网络结构是一种柔性结构，可以 将整个应用程序分配给多个服务器。
十、冗余系统
组态王提供三重意义上的冗余功能，即双设备冗余、双机冗余和双网络
冗余。
组态王应用精彩回放 : (1)武钢在热轧快速线自动控制系统中首次选用国产软件——组态王作 为上位监控系统的开发平台，开辟国产软件在此领域应用之先河；
工业自动化通用组态软件
“以信息化带动工业化”是我国“十五”期间重要的发展战略。
组态王(KingView)简明教程
随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。
在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长；已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵；在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。
通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。
组态（Configuration）为模块化任意组合。
通用组态软件主要特点有（1）延续性和可扩充性。
用通用组态软件开发的应用程序，当现场（包括硬件设备或系统结构）或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级；（2）封装性（易学易用），通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术（甚至不需要编程技术），就能很好地完成一个复杂工程所要求的所有功能；（3）通用性，每个用户根据工程实际情况，利用通用组态软件提供的底层设备（PLC、智能仪表、智能模块、板卡、变频器等）的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。
最早开发的通用组态软件是DOS环境下的组态软件，其特点是具有简单的人机界面（MMI）、图库、绘图工具箱等基本功能。
随着Windows的广泛应用，Windows环境下的组态软件成为主流。
与DOS环境下的组态软件成为主流。
与DOS环境下的组态软件相比，其最突出的特点是图形功能有了很大的增强。
组态王最常用知识库集锦
与 6.53 向下兼容的特性违背？ 答：6.53 版本打开 6.51 版本的工程必须升级后才能打开。这里的向下兼容是指高版本的软 件可以打开低版本升级后的工程，而高版本的工程不能使用低版本软件打开。 1.6 嵌入版与通用版的区别有那些？ 答：1）不支持 OPC，驱动更少一些。 2）开发也是在普通的 PC 上开发，开发好之后在下载到嵌入式系统中跟实际设备连一 下看。 3）开发环境的驱动和运行环境不一样。开发环境是后缀是-U.dll。运行环境是，例如 ModbusMaster_CEA.dll 或 ModbusMaster_CEX.dll。
北京亚控科技发展有限公司
组态王最常用知识库集锦 目
1. 产品版本类（1.1—1.6） 2. 产品功能类（2.1—2.170） 3. 产品性能类（3.1—3.4） 4. 产品授权类（4.1—4.14） 5. 服务类（5.1—5.7）
录控的组态王除了通用版之外，还发行了其他什么版本？ 答： 亚控的组态王除了通用版之外， 还发行了以下版本： 英文版、 日文版、 韩文版、 繁体版、 嵌入版、纵多 OEM 版，以及即将发行的楼宇版。 1.2 通用版本中，高版本和低版本是如何兼容的？ 答：组态王 6x 系列版本是向下兼容的，即高版本的软件能够打开低版本的工程，但是高版 本的工程不能使用低版本软件打开。特殊情况：组态王 6.03 及以前版本下开发的工程不支 持升级到组态王 6.55。 1.3 组态王 6.55 与 6.53 有什么不同？ 答：组态王 6.55 与 6.53 的不同点有以下几点： 1）组态王 6.55 采用了全新的加密方式，组态王 6.55 加密锁不向下兼容，不支持在组态 王 6.53 及以下版本的软件上使用； 2）组态王 6.55 提供了全新 web 功能，全新版的 Web 发布全面支持画面中包含控件的 发布； 3） 组态王 6.55 中， 增加了向导式报表， 方便用户制作常规的班报、 日本、 月报等报表； 1.4 组态王目前还有电力版的软件吗？ 答：电力版软件发布到 6.52 之后，不再发行此版本了，为维护方便，公司把电力版的各特 殊功能合并到了通用版中。因此，对于需要电力版的客户，要求给客户提供通用版即可。 1.5 6.53 打开 6.51 的工程能否不升级版本直接打开？客户遇到过不升级无法打开的问题，
02 基础篇之认识组态王软件资料
图2-6 备份工程对话框
工程操作
5．删除工程 选中要删除的工程（该工程为非当前工程），使之加亮 显示， 单击菜单栏“文件\删除工程”命令或工具条“删除” 按钮或快捷菜单“删除工程”命令后，为防止用户误操作， 弹出删除工程确认对话框，提示用户是否确定删除，如图2-7 所示。
图2-7 删除工程确认对话框
图2-4 设置当前工程
工程操作
2．修改当前工程的属性 修改工程属性主要包括工程名称和工程描述两个部分。 选中要修改属性的工程，使之加亮显示，单击菜单栏“文件\ 工程属性”命令或工具条“属性”按钮或快捷菜单“工程属 性”命令后，弹出修改“工程属性”的对话框如图2-5所示。
图2-5 工程属性对话框
工程操作
工程浏览器概述
组态王开发系统内嵌于组态王工程 浏览器，又称为画面开发系统， 是应 用程序的集成开发环境，工程人员在 这个环境里进行系统开发。
工程浏览器概述
组态王的工程浏览器由Tab标签条、菜单栏、 工具栏、工程目录显示区、 目录内容显示区、 状态栏组成。
工程目录显示区以树形结构图显示功能节点， 用户可以扩展或收缩工程浏览器中所列的功能 项。
ቤተ መጻሕፍቲ ባይዱ
到组态王开发或运行环境等。
工程管理器概述
运行组态王程序，出现组态王工程管理器画面，如图 2-1所示。
图2-1 组态王工程管理器
建立工程
建立组态王工程的一般步骤是：
设计画面、定义设备、构造数据库
（定义变量）、建立动画连接及运行 和调试。
这几步常常是交错进行的。
建立工程
1．设计画面
进入组态王开发系统后，就可以为每个工 程建立数目不限的画面，在每个画面上生成互 相关联的静态或动态图形对象。这些画面都是 由“组态王”提供的类型丰富的图形对象组成 的。 “组态王”采用面向对象的编程技术，使 用户可以方便地建立画面的图形界面。用户构 图时可以像搭积木那样利用系统提供的图形对 象完成画面的生成。
组态王简介汉语
组态王简介组态软件是该地区近年来简单的短developmentcycles通用性强，可靠性高的高新技术产业的发展automationsoftware兴起发展。
本文将应用于机器人的组态软件测试系统不仅可以模拟监控机器人系统，可以进行outoffline模拟控制。
在汗津津的动画合作运动使用实验提供最直观的显示。
不仅降低了学习难度，又提高了学习效率和乐趣。
组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势，面向低端自动化市场及应用，以实现企业一体化为目标开发的一套产品。
该产品以搭建战略性工业应用服务平台为目标，集成了对亚控科技自主研发的工业实时数据库（KingHistorian）的支持，可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台，使企业能够及时有效地获取信息，及时地做出反应，以获得最优化的结果。
组态王kingview6.55保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。
组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口；该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。
组态王6.55在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。
此外，还可以实现值的行列统计功能。
组态王6.55在web发布方面取得新的突破，全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时保留了组态王Web的所有功能：IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与Web服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。
组态王嵌入版资料亚控工程师给的资料
组态王嵌入版6.1彩页组态王嵌入版6.1 是在嵌入式WIN CE操作系统下运行的组态软件。
一、嵌入版组态王的主要功能：1、卓越的实时数据控制及监测功能2、可视化操作界面，真彩显示图形、丰富的图库、动画连接。
3、对实时数据的报警处理4、实时数据的历史记录功能5、利用控件对数据进行显示，如实时趋势曲线控件、历史趋势曲线控件。
6、强大的脚本语言处理，能够帮助你实现复杂的逻辑操作和与决策处理。
7、方便的配方处理功能8、丰富的设备支持库，支持常见的PLC设备、智能仪表、智能模块。
二、组态王嵌入版的主要功能简介1、数据词典（实时数据库）数据词典（实时数据库）是组态王嵌入版软件的核心部分。
组态王嵌入版中变量主要分为基本类型变量与特殊类型变量两大类。
（1）基本类型变量分为内存变量、I/O变量两类。
内存变量：不需要和其它应用程序交换数据、也不需要从下位机得到数据、只在组态王嵌入版内需要的变量。
I/O变量：I/O变量担负着组态王嵌入版与下位机设备或其它应用程序（包括I/O服务程序）交换数据的重任。
（2）、特殊类型变量有报警窗口变量系统预设变量。
2、画面制作及显示系统（1）可视化制作画面（2）丰富的工具箱（3）支持全系列的色彩标识（4）可视化动画连接向导。
3、报警和事件系统组态王嵌入版分布式报警管理提供多种报警管理功能。
包括：基于事件的报警、报警分组管理、报警优先级、报警过滤、新增死区和延时概念等功能。
组态王还可以记录应用程序事件和操作员操作信息。
报警和事件具有多种输出方式：文件和报警窗。
4、丰富的图库支持大多数行业的应用图例。
4、变量值及报警的历史记录支持毫秒级高速历史数据的存储和查询。
完整实现历史库数据的后期插入、合并。
5、趋势曲线，实时及其历史趋势显示组态王中实时数据和历史数据不仅可以在画面中以值输出、报表的方式显示，还可以通过曲线形式显示。
组态王嵌入版支持的趋势曲线有实时趋势曲线、历史趋势曲线。
6、配方管理系统组态王嵌入版提供的配方管理由两部分组成：配方管理器和配方函数集。
《组态王,Wincc介绍》课件
WinCC应用案例
提供了强大的数据分析和可视 化功能，为生产管理提供了有 力支持。
案例二：某化工生产监控系统
WinCC软件用于实现化工生产 线的实时监控、数据采集和报 警等功能。
WinCC应用案例
通过WinCC软件，提高了化工生产的安全性和稳定性，减少 了事故发生。
提供了友好的人机界面和强大的数据处理能力，提高了生产 效率和管理水平。
数据处理能力
组态王的数据处理能力较强，适用于 大规模数据采集和存储；而WinCC的 数据处理能力相对较弱，适用于中小 规模数据处理。
界面比较
操作界面
组态王的界面简洁明了，易于操作；而WinCC的界面较为复杂，需要一定时间 适应。
可视化效果
组态王的可视化效果较为丰富，支持多种图形和动画显示；而WinCC的可视化 效果相对较为简单，但满足基本需求。
WinCC发展趋势
3
组态王与WinCC的发展趋势
01
更加注重数据处理和算 法开发，以应对不断增 长的大数据和人工智能 需求。
02
加强与其他商业软件和 系统的集成能力，实现 更全面的企业级解决方 案。
03
进一步优化用户界面和 可视化效果，提高高端 监控界面的品质和效果 。
04
拓展国际市场和行业应 用领域，提高在全球范 围内的知名度和市场份 额。
05
CATALOGUE
总结
组态王与WinCC的优缺点总结
组态王优点 实时性能强大，能够快速响应外部变化。
界面友好，操作简单，适合初学者快速上手。
组态王与WinCC的优缺点总结
提供丰富的图形库和组件，方便用户快速构建监控界面。 支持多种通讯协议，方便与各种设备进行数据交换。
组态王6.53产品介绍-北京亚控亚控工程师给的资料
组态王6.53 产品介绍I前言本手册全面描述了工业SCADA软件——组态王Ｖ6.53的主要功能、特性和应用领域，将帮助工控系统的开发者、使用者对组态王软件产生具体而直观的认识。
全手册有三个部分，第一部分讲述了组态王软件的主要特点，第二部分针对组态王Ｖ6.53软件的主要功能进行了详尽的介绍，第三部分给出了组态王软件的系统要求、授权描述。
在阅读本手册后，如果您希望全面系统的学习组态王软件时，请参考最新版本的《组态王软件培训手册》；当您使用本软件过程中需要更进一步的帮助时，请参考《组态王软件使用手册》或使用组态王软件的联机帮助。
当然，也欢迎联系您所在地区的亚控公司分支机构或经销商。
本手册在没有亚控公司书面允许的前提下，任何组织或个人不得为任何其他目的、使用任何方法（包括复印和录制在内的电子或机械手段）对本手册的任何部分进行复制或传播。
亚控公司不保证手册中没有错误，若有变化恕不事先通知。
组态王是亚控公司的注册商标。
ORACLE 是 Oracle Corporation （Oracle 公司）的一个注册商标。
Windows 2000、Windows XP、Excel、ODBC 是 Microsoft Corporation 的一个注册商标。
所有其它的产品和标记名称都是它们各自公司的商标。
北京亚控科技发展有限公司2008年2月份目录概述 (1)一、基本人机界面功能 (2)1.1 快速便捷的应用设计21.1.1 方便实用的工程管理21.1.2 功能强大、易用的绘图工具21.1.3 支持无限色和过渡色21.1.4 图形对象丰富的动画效果31.1.5 画面查找与画面分组41.1.6 便捷的工程打包工具41.2 丰富的可扩充的图形库41.2.1 大量的标准工业元件41.2.3 扩展图库41.3 对多媒体的支持51.3.1 嵌入图片51.3.2播放声音、视频51.3.4 支持视频采集设备51.4灵活简便的变量定义和管理61.4.1 丰富的变量类型61.4.2变量替换61.4.3 变量分组管理71.4.4 多选变量修改属性71.4.5 变量统计与刷新71.4.6 变量导入和导出71.5 强大的控制语言81.5.1 简便易学的语法81.5.2 丰富的函数81.5.4 命令触发机制8 1.6 安全管理9二、强大的通讯能力 (11)2.1 高效的数据采集 11 2.2 强大的硬件检测手段和故障恢复功能 11 2.3 支持使用GPRS与设备进行通讯 12 2.4 可扩充的设备库 12组态王6.53 产品介绍III三、数据的展示与存储 (13)3.1 形式多样的趋势曲线 133.1.1实时趋势曲线 133.1.2历史趋势曲线 133.1.3超级XY曲线 133.1.4温控曲线控件 14 3.2 高性能的历史数据存储 15四、先进的报警和事件管理 (16)4.1 功能强大的报警事件系统 16 4.2 报警和事件的输出 17 4.3 自定义的报警动作 18五、灵活多样、操作简单的内嵌式报表 (19)5.1 组态王集成的报表系统 19 5.2 用EXCEL生成报表 20六、开放的第三方接口 (21)6.1 开放的ODBC数据库连接 21 6.2 全面支持OPC标准 21 6.3 动态数据交换（DDE） 22 6.4 功能强大的ActiveX控件 22七、强大的网络和冗余功能 (23)7.1 组态王的For Internet功能 237.1.1 画面发布237.1.2 数据发布237.2 丰富的冗余功能 247.2.1 双设备冗余 247.2.2 双机热备25 系统要求 (26)授权描述 (26)开发版授权26 运行版授权26 NetView版授权26 WEB版授权27 演示版授权27附录A 部分驱动程序和驱动程序开发软件包 (28)PLC 28 智能仪表28 板卡28 智能模块29 变频器29 现场总线29组态王6.53 产品介绍1概述北京亚控科技发展有限公司是国内最早成立的专业自动化软件厂商，也是目前国内规模最大的专业自动化软件厂商。
组态王资料2
1、简述组态软件的主要用途。
组态王软件是一些数据的采集与过程控制的专用软件，通过采用灵活的组态方式，为用户提供快捷构建工业自动控制系统监控功能的，通用层次的软件工具，应用领域很广，主要应用在电力系统、给水系统、石油、化工等领域的数据采集和过程监控。
2、简述组态王软件的结构，由哪几个部分组成主要由工程浏览器、工程管理器和画面运行系统三部分组成。
3、简述Wincc软件和WinccFlexible软件在用途上的区别。
WinCC是组态软件，用于电脑上位机与plc连接，而winccflexible是HMI触摸屏的工具软件，主要用于触摸屏与plc连接。
4、简述Wincc软件的英文全称及涵义。
全称是Windows Control Center 涵义是视窗监控中心5、新建一个Wincc项目的时候，该项目默认的路径。
6、一个项目要和西门子300型PLC进行通讯，要添加的驱动器名字。
7、制作组态王项目的基本步骤是什么。
（一）双击组态王软件图标，打开软件（二）在工程管理器的工具栏的文件中，单击新建工程，并点击下一步（三）在弹出的画面中，单击浏览，选择新建项目的存储位置，并单击下一步（四）在显示的界面上，输入工程的名称，并单击完成（五）在是否将新建工程设为当前工程的画面上，单击是按钮，新的项目即建成了。
（六）8、用组态王软件与S7软件进行通讯并用仿真软件进行仿真的时候，在组态王中设置地址为2:0:2，三个数字分别代表的含义。
连PLC的时候地址为2.3，分别代表什么。
三个数字分别表示:指PLC在MPI总线上的地址是2；机架号为0；PLC的CPU占用的槽号为2.2.3代表的是，PLC在MPI总线上的地址是2；PLC的CPU占用的槽是3 9、在组态王软件内设置外部通讯地址为E0.0，A0.1，它们分别代表PLC的地址为。
分别代表plc的输入地址I0.0和输出地址Q0.110、简述串行传输和并行传输的区别，并举出几个串并行通讯的例子。
《组态王课件7控》课件
组态王的主要功能和特点
数据采集
组态王可以采集各种类型的传 感器数据，并进行处理和存储 。
远程控制
组态王可以通过网络实现对工 业设备的远程控制，方便远程 管理和维护。
实时监控
组态王可以对工业现场进行实 时监控，实时显示设备状态、 工艺流程和数据曲线等。
数据分析
组态王可以对采集到的数据进 行处理、分析和挖掘，生成各 种报表和图表。
2023
REPORTING
《组态王课件7控》 PPT课件
2023
目录
• 组态王简介 • 组态王7控制系统的构成 • 组态王7控制系统的安装与配置 • 组态王7控制系统的应用实例 • 组态王7控制系统的优势与不足 • 组态王7控制系统的应用前景
2023
PART 01
组态王简介
REPORTING
组态王的发展历程
1997年，组态王软件推 出，成为中国最早的工业 自动化软件供应商之一。
2000年，组态王推出基 于Windows平台的组态 王5.0版本，实现了图形 界面和数据库管理功能。
2005年，组态王推出6.0 版本，增加了网络功能和 分布式计算能力。
至今，组态王不断升级和 完善，保持行业领先地位 。
2010年，组态王推出7.0 版本，支持云计算和大数 据技术。
紧急照明调度
在紧急情况下，组态王7控制系统能 够快速调度城市照明资源，为应急 救援提供必要的照明支持。
2023
REPORTING
THANKS
感谢观看
通过组态王7控制系统，可以实现对 工业机器人的精准控制，提高机器人 作业的稳定性和安全性。
在智能家居领域的应用前景
01
02
03
智能照明控制
组态王常用知识库86
组态王6X系列软件功能简介目录第一章组态王软件知识.................................................................... 错误!未定义书签。
1. 组态王软件产品 (1)1.1 组态王软件目前发布的产品 (1)1.2 组态王产品的版本及点数划分 (1)1.3 客户常会问到的问题 (2)2. 组态王软件工程组态 (4)2.1 工程管理 (4)2.2 图形画面 (4)2.3 命令语言 (5)2.4 客户常会问到的问题 (5)3. 报警和事件 (7)3.1 组态王报警和事件的记录保存方式 (7)3.2 组态王产生报警和事件的提示方式 (8)3.3 客户常会问到的问题 (8)4. 报表和曲线 (9)4.1 报表 (9)4.2 曲线 (9)4.3 客户常会问到的问题 (9)5. 控件 (10)5.1 内置控件 (10)5.2 第三方控件 (10)5.3 客户常会问到的问题 (11)6. 配方 (11)7. 系统安全管理 (12)7.1 组态王开发系统安全管理 (12)7.2 组态王运行系统安全管理 (12)8. 冗余方式 (12)9. 组态王网络功能 (12)10. 组态王的数据存储与展示 (13)10.1 数据存储 (13)10.2 数据展示 (13)10.3 客户常会问到的问题 (14)11. 组态王WEB功能 (14)11.1 组态王WEB支持的功能 (14)11.2 组态王WEB不支持的功能 (15)11.3 客户常会问到的问题 (16)12. 组态王与其他应用程序的数据交换 (16)12.1 OPC方式 (16)12.2 DDE方式 (17)12.3 ActiveX控件方式 (17)12.4 AccessHis接口 (17)第二章驱动知识 (18)1. 组态王支持的驱动 (18)2. PLC (18)2.1 西门子 (18)2.2 莫迪康PLC (18)2.3 OMRON PLC (18)2.4 三菱PLC (19)2.5 GE PLC (19)2.6 AB PLC (19)3. 智能模块类 (19)4. 智能仪表类 (19)5. 变频器类 (19)6. 板卡类: (20)7. 标准总线协议 (20)8. 电力协议驱动类： (20)9. 其他： (21)第一章组态王软件知识1. 组态王软件产品1.1 组态王软件目前发布的产品组态王2.0、5.0、5.1、6.0、6.01、6.02、6.03、6.5、6.51、6.52、6.53（中文版）；组态王6.51、6.52、6.53（英文版）；组态王6.52、6.53（繁体版）；组态王6.53（日文版）；组态王韩文版；组态王电力版（目前不建议对外销售，组态王通用版具备电力版的所有功能）；组态王温控版（目前不建议对外销售，组态王通用版具备温控版的所有功能）；组态王嵌入版（不对散户销售，一般是跟嵌入屏的厂家合作，如果有用户用得多的可以申请）；软逻辑(即KingACT)：(公司已于08年经停止维护及后续研发，不对散户销售。
组态王软件介绍
3、系统软件3.1组态王软件介绍本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。
截止到2009年底，“组态王”已在国内装机量有10万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。
像国外众多的软件一样，组态王软件也经过了一个发展例程：1995年——组态王V1.01996年——组态王V1.21997年——组态王V1.511998年——组态王V2.01999年——组态王V5.12000年——组态王V5.1 for Internet2001年——组态王V6.0、组态王电力专业版6.02002年——组态王V6.022003年——组态王V6.52005年——组态王V6.512006年——组态王V6.522007年——组态王V6.53下面介绍组态王通用强大的功能。
3.1.1基本人机界面功能通过本功能完成画面组态。
1.快速便捷的应用设计用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。
能快速便捷地进行图形维护和数据采集是此类系统的关键点。
组态王正是提供了丰富的快速应用设计的工具。
(1)方便实用的工程管理组态王6.53提供方便实用的管理工具——工程管理器。
工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。
(2).集成的开发环境最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。
工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。
工程浏览器采用树形结构，操作简单方便，容易接受。
在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。
(3).功能强大、易用的绘图工具目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。
组态王最常用知识库
1.客户想购买组态王电力版时，该卖给客户什么产品？答：推荐客户购买通用版即可。
组态王通用版本集成了电力版本的所有功能，比如各种电力协议的驱动，绘制电力界面的图形库等。
专门的电力版公司不再维护。
2.客户想购买组态王温控版时，该卖给客户什么产品？答：推荐客户购买通用版本即可。
亚控已经将温控版的所有功能(主要就是专门的温控曲线控件)添加到了通用版本中；专门的温控版公司已不再维护。
3.组态王6系列产品能在Vista的操作系统上使用吗？答：组态王6系列产品发布时，只在win2000/XP上做过严格测试。
因此只推荐组态王6.53在win2000/XP上使用。
组态王6系列产品在Vista、windows 2003 server等上面都没有做过严格测试，因此在这些系统上运行可能会出现系统兼容性、安全性等方面的问题。
4.亚控是否提供工程解密服务？答：提供。
解密流程：客户反馈此需求时→告知客户联系销售→销售负责确定是否提供解密服务(解密条件：a.一般要求客户提供该工程属于其公司的合法性证明，以确定不是盗取他人的成果；b.一次解密费用：5000元)→确定需要提供解密服务时，向维护组产品经理申请。
5.组态王的历史库能否提供后台修改功能，以实现对历史数据的修正？答：不提供。
组态王历史数据一旦生成后，没有提供任何可以修改历史数据的接口。
如果用户想修改数据，建议将数据通过ODBC保存到SQL数据库表中。
6.组态王6.53的加密锁是否向下兼容？答：公司2009年发售的深思精锐4加密锁（USB口、白色）不向下兼容，并且只能用在2009年9月1号发布的6.53上；对应的彩虹锁(并口、USB口两种) 可以向下兼容。
另注意：组态王6.0~6.52的加密锁通用，但不能用在组态王6.53上。
7.低版本加密锁如何升级到组态王6.53版本？答：深思加密锁：无法直接升级到6.53；如果需要升级，请联系销售更换硬件锁。
彩虹加密锁：需要升级服务时，请先联系相关销售申请升级事宜（加密锁升级需要收费）。
组态王培训资料
组态王培训资料组态王是一款功能强大的工业自动化监控软件，广泛应用于各种工业控制领域。
本培训资料将带您逐步了解组态王的基本概念、功能特点以及实际应用，帮助您快速掌握这一工具。
一、组态王软件概述组态王软件是一款由亚控科技开发的组态软件，它基于 Windows 操作系统，为用户提供了一个直观、易用的开发环境。
通过组态王，用户可以方便地创建监控画面、定义数据变量、编写控制逻辑以及实现数据采集与处理等功能。
二、组态王的安装与配置1、系统要求在安装组态王之前，需要确保您的计算机满足以下最低系统要求：操作系统：Windows 7/8/10 等处理器：Intel Core i3 或以上内存：4GB 或以上硬盘空间：至少 2GB 可用空间2、安装步骤（1）下载组态王安装程序。
（2）运行安装程序，按照提示进行操作，选择安装路径和组件。
（3）安装完成后，根据提示进行授权注册。
3、配置要点（1）设置通信参数，如串口通信、以太网通信等，以确保与现场设备的正常连接。
（2）定义数据变量的类型、范围和初始值。
三、组态王的开发环境1、工程管理器工程管理器用于创建、打开和管理组态王工程。
在工程管理器中，可以进行工程的新建、删除、备份和恢复等操作。
2、画面开发（1）工具箱：提供了各种绘图工具，如直线、矩形、圆形等，用于绘制监控画面。
（2）图库：内置了丰富的图形元素，可直接拖放到画面中使用。
（3）属性设置：可以对图形对象的颜色、大小、位置等属性进行详细设置。
3、变量定义（1）基本变量类型：包括内存变量和 I/O 变量，I/O 变量用于与外部设备进行数据交换。
（2）变量的地址设置：根据不同的通信协议，正确设置变量的地址。
4、动画连接通过动画连接，可以使图形对象根据变量的值产生动态效果，如颜色变化、位置移动等。
四、组态王的通信设置1、支持的通信协议组态王支持多种通信协议，如 Modbus、Profibus、OPC 等，以满足与不同类型设备的通信需求。
组态王初级课程讲义第一部分
组态王初级课程讲义1 概述............................................................................................................................................. - 3 -2 建立一个新工程.......................................................................................................................... - 5 -2.1 工程管理器 .............................................................................................................. - 5 -2.2 工程浏览器 .............................................................................................................. - 9 -2.3 定义外部设备和数据变量 ................................................................................... - 10 -3 创建组态画面............................................................................................................................ - 17 -3.1 设计画面................................................................................................................. - 17 -3.2 动画连接................................................................................................................. - 20 -4 命令语言 ....................................................................................................... 错误！未定义书签。
组态王知识点总结
组态王知识点总结一、组态王的基本概念1.1 组件和数据点组态王中的最基本的概念是组件和数据点。
组件是系统中的一个对象，例如传感器、阀门、马达等，它们具有不同的属性和功能。
数据点是组态王中一个重要的概念，它们用来表示系统中的一些具体的数值或状态，例如温度、压力、开关状态等。
1.2 图形化编辑组态王提供了丰富的图形化编辑工具，用户可以通过拖拽组件、连接数据点、设置属性等操作，来设计和编辑自动化系统的界面。
这为用户提供了一个直观、便捷的操作界面，使得设计和调试工作更加高效。
1.3 通信协议组态王支持多种通信协议，包括Modbus、OPC、Ethernet/IP等，用户可以通过这些通信协议与不同厂家的设备进行通讯，实现系统的数据采集、监控和控制功能。
1.4 数据存储和导出组态王支持将系统中的数据进行存储和导出，用户可以通过内置的数据库功能，将系统中的数据存储到本地或远程服务器中，并且可以通过Excel等格式导出数据，方便用户进行数据分析和报表生成。
二、组态王的功能特点2.1 灵活的设计模式组态王提供了灵活的设计模式，用户可以根据实际需求来设计系统的界面和功能，包括布局、控件样式、数据展示方式等，使得系统更加符合用户的实际工程需求。
2.2 高效的数据采集和处理组态王支持多种通信协议，可以与不同厂家的设备进行通讯，实现系统的数据采集和处理功能。
同时，组态王还提供了丰富的数据处理和计算功能，用户可以通过这些功能对系统中的数据进行处理和分析，实现更加复杂的控制策略。
2.3 易用的调试工具组态王提供了丰富的调试工具，包括实时监控、数据记录、报警功能等，用户可以通过这些工具实时监控系统的运行状态，及时发现并解决问题，确保系统正常运行。
2.4 多平台支持组态王支持多平台运行，包括Windows、Linux和嵌入式系统等，用户可以根据实际需求选择合适的平台，实现系统的部署和运行。
三、组态王的使用技巧3.1 学习组态王基本操作学习组态王的基本操作是使用该软件的第一步，在掌握基本操作之后，用户就可以开始利用组态王进行界面设计，数据采集和控制功能的实现。
组态王数据类型
组态王数据类型引言概述：组态王是一种常用的工业自动化软件，它提供了丰富的数据类型，用于存储和处理不同类型的数据。
本文将详细介绍组态王的数据类型，包括其分类、特点以及应用场景。
一、基本数据类型1.1 整型数据：组态王支持不同位数的整型数据，包括8位、16位、32位和64位整数。
这些数据类型可用于存储整数值，如传感器数据、计数器值等。
1.2 浮点型数据：组态王还支持浮点型数据，包括单精度和双精度浮点数。
这些数据类型适用于存储带有小数部分的数据，如温度、压力等测量值。
1.3 布尔型数据：组态王提供布尔型数据类型，用于存储逻辑值，如开关状态、报警状态等。
布尔型数据只能取两个值，即真或假。
二、复合数据类型2.1 数组：组态王支持数组类型，可以存储多个相同类型的数据。
数组可以按照一维、二维甚至更高维度进行定义，适用于存储一组相关的数据，如传感器阵列数据。
2.2 结构体：组态王还提供结构体类型，用于将多个不同类型的数据组合成一个整体。
结构体可以包含不同的数据类型，方便对相关数据进行组织和管理。
2.3 枚举：组态王的枚举类型可以将一组相关的常量值定义为一个类型。
枚举类型适用于存储一组离散的取值，如开关状态、报警级别等。
三、特殊数据类型3.1 时间类型：组态王提供了时间类型，用于存储日期和时间信息。
时间类型可以表示年、月、日、时、分、秒等时间单位，适用于记录事件发生的时间。
3.2 字符串类型：组态王支持字符串类型，用于存储文本数据。
字符串类型可以存储任意长度的字符序列，适用于存储设备名称、报警信息等文本数据。
3.3 文件类型：组态王还提供文件类型，用于存储和处理文件数据。
文件类型可以读取、写入和编辑文件，适用于处理配置文件、日志文件等。
四、数据类型的应用场景4.1 监控系统：组态王的数据类型适用于监控系统中的数据存储和处理。
可以使用整型数据类型存储传感器数据，使用布尔型数据类型表示开关状态，使用时间类型记录事件发生的时间等。
组态王概述
组态王 力控 MCGS ControX Genie Control star Easy Control
中国 中国 中国 中国 台湾 中国
•9
组态软件的通用结构（环境）
组态软件一般分为开发环境（开发版）和运行环境
（运行版）
组态软件的通用结构（结构）
实时数据库是组态软件 的核心
组态软件性能好坏的重要衡
一、组态软件的概述
概念
又称为组态监控软件，是指数据采集与过程控制 的专用软件，它们处于自动控制系统监控层一级 的软件平台和开发环境，使用灵活的组态方式， 为用户提供快速构建工业自动控制系统监控功能 的、通用层次的软件工具。
应用
组态软件的应用领域广泛，例如电力系统、给 水系统、石油、化工等领域的数据采集与监视 控制以及过程控制等诸多领域。在电力系统以 及电气化铁道上又称为远动系统
国内外主国内外主要产品介绍要产品介绍fixintouchcitech组态王组态王wincc二组态软件的发展续第一讲概述公司名称产品名称国别intellutionfixifix美国wonderwareintouch美国西门子wincc德国rockwellrsview32美国nationalinstrumentslabview美国citechcitech澳大利亚iconicsgenesis美国pcsoftwizcon以色列abcontrolview美国二组态软件的发展续第一讲概述公司名称产品名称国别组态王中国三维科技中国昆仑通态mcgs中国controx中国genie台湾controlstareasycontrol中国国内较知名的监控组态软件组态软件一般分为开发环境开发版和运行环境运行版实时数据库是组态软件的核心组态软件性能好坏的重要衡量指标支持事务与数据的定时限制内存数据库与历史数据库不同图形界面系统是使用者为实施控制方案在图形编辑工具的支持下进行图形系统生成工作所依赖的开发环境
组态王介绍
组态王介绍一、概述组态王软件加密锁分为开发版、运行版、NetView、Internet版和演示版。
我们使用的是演示版，它支持64点，内置编程语言，开发系统在线运行2小时，支持运行环境在线运行8小时，可选用通讯驱动程序。
二、特点北京亚控科技发展有限公司组态王6.5为真正32位程序,本着“稳定、易用、强大”的原则，亚控公司广泛征集了用户需求，采用先进的里程碑式管理模式，新增和改进了几十项功能：*组态王6.5可运行于98/2000/NT/XP简体中文版平台下；*组态王的多任务特性，使得在进行高速采集、打印、网络连接时，不影响画面刷新和操作*组态王6.5是真正的客户服务器模式，支持分布式报警系统和分布式历史数据库。
分布式历史数据库使你在办公室里方便查阅现场的历史数据*免费支持500多种国内最流行的硬件，并且具有自动配置向导连接硬件设备*组态王6.5允许多个人同时开发一个工程，利用"导入"功能可实现多个工程的合并*若您对某个变量的名字不满意，可以通过替换变量名称来完成，新增了全方位的变量替换功能*支持Bmp、Gif、Jpg等多种图形格式*组态王6.5支持OPC标准，即可做OPC服务器，也可作为OPC客户端，同时支持定义多个OPC设备*组态王6.5继续支持DDE数据交换*双击串口COM1、COM2……的图标，您可以进行串行口的配置。
*报表系统全面更新，内嵌式报表系统，可以任意组态成日报表、月报表和年报表，并且具有丰富的报表函数，支持报表模板*配方管理系统适用面很广，使用配方，可以一次设置大量的控制变量参数，满足生产过程的需要。
*组态王6.5支持视频输出，组态王6.5可以播放CD、声音、MIDI等，多媒体功能应有尽有全新的Internet发布功能使您随时随地可以了解到现场运行情况组态王6.5支持同时选择多个变量进行属性修改采用全新的、高性能的历史数据库，高效的数据压缩技术，精确到毫秒级的高速数据记录，全面提升数据查询、访问速度最新增加E-Mail、短信息功能，使自动信息传递更加简单提供便捷的拨号网络功能组态王6.5支持大画面技术和导航图，使复杂流程图的制作不再受限全面支持ActiveX控件，可插入任何标准Windows ActiveX可视控件或用户自己编写的控件在工程浏览器和画面制作系统中,单击鼠标右键，您会发现漂浮式菜单具备智能特性图库具有属性向导界面，可生成个性化图形组态王的全屏编辑功能丰富的驱动程序在线帮助高超的通讯动态优化技术,使您可以将组态王应用于大规模数采系统三、步骤1、建立新工程认识工程管理器：找到已有的工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定义

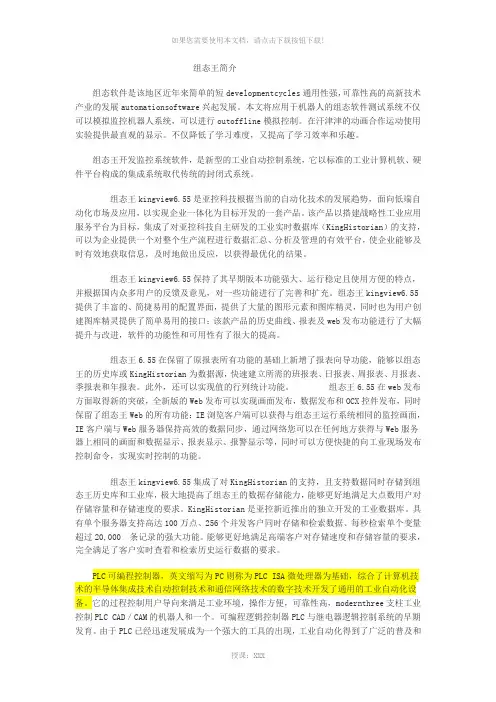

组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
组态王kingview6.55是亚控科技根据当前的自动化技术的发展趋势，面向低端自动化市场及应用，以实现企业一体化为目标开发的一套产品。
该产品以搭建战略性工业应用服务平台为目标，集成了对亚控科技自主研发的工业实时数据库(KingHistorian)的支持，可以为企业提供一个对整个生产流程进行数据汇总、分析及管理的有效平台，使企业能够及时有效地获取信息，及时地做出反应，以获得最优化的结果。
组态王保持了其早期版本功能强大、运行稳定且使用方便的特点，并根据国内众多用户的反馈及意见，对一些功能进行了完善和扩充。
组态王kingview6.55提供了丰富的、简捷易用的配置界面，提供了大量的图形元素和图库精灵，同时也为用户创建图库精灵提供了简单易用的接口;该款产品的历史曲线、报表及web发布功能进行了大幅提升与改进，软件的功能性和可用性有了很大的提高。
组态王在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。
此外，还可以实现值的行列统计功能。
组态王在web发布方面取得新的突破，全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时保留了组态王Web的所有功能:IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与Web服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。
组态王集成了对KingHistorian的支持，且支持数据同时存储到组态王历史库和工业库，极大地提高了组态王的数据存储能力，能够更好地满足大点数用户对存储容量和存储速度的要求。
KingHistorian是亚控新近推出的独立开发的工业数据库。
具有单个服务器支持高达100万点、256个并发客户同时存储和检索数据、每秒检索单个变量超过20,000 条记录的强大功能。
能够更好地满足高端客户对存储速度和存储容量的要求，完全满足了客户实时查看和检索历史运行数据的要求。
特点
它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。
通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。
其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。
尤其考虑三方面问题:画面、数据、动画。
通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。
组态软件也为试验者提供了可视化监控画面，有利于试验者实时现场监控。
而且，它能充分利用Windows的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。
它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。
