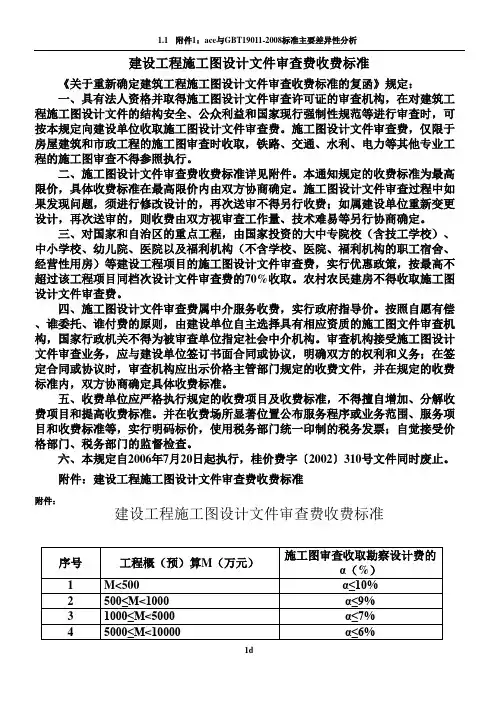

建设工程施工图设计文件审查费收费标准《关于重新确定建筑工程施工图设计文件审查收费标准的复函》规定：一、具有法人资格并取得施工图设计文件审查许可证的审查机构，在对建筑工程施工图设计文件的结构安全、公众利益和国家现行强制性规范等进行审查时，可按本规定向建设单位收取施工图设计文件审查费。
施工图设计文件审查费，仅限于房屋建筑和市政工程的施工图审查时收取，铁路、交通、水利、电力等其他专业工程的施工图审查不得参照执行。
二、施工图设计文件审查费收费标准详见附件。
本通知规定的收费标准为最高限价，具体收费标准在最高限价内由双方协商确定。
施工图设计文件审查过程中如果发现问题，须进行修改设计的，再次送审不得另行收费；如属建设单位重新变更设计，再次送审的，则收费由双方视审查工作量、技术难易等另行协商确定。
三、对国家和自治区的重点工程，由国家投资的大中专院校（含技工学校）、中小学校、幼儿院、医院以及福利机构（不含学校、医院、福利机构的职工宿舍、经营性用房）等建设工程项目的施工图设计文件审查费，实行优惠政策，按最高不超过该工程项目同档次设计文件审查费的70%收取。
农村农民建房不得收取施工图设计文件审查费。
四、施工图设计文件审查费属中介服务收费，实行政府指导价。
按照自愿有偿、谁委托、谁付费的原则，由建设单位自主选择具有相应资质的施工图文件审查机构，国家行政机关不得为被审查单位指定社会中介机构。
审查机构接受施工图设计文件审查业务，应与建设单位签订书面合同或协议，明确双方的权利和义务；在签定合同或协议时，审查机构应出示价格主管部门规定的收费文件，并在规定的收费标准内，双方协商确定具体收费标准。
五、收费单位应严格执行规定的收费项目及收费标准，不得擅自增加、分解收费项目和提高收费标准。
并在收费场所显著位置公布服务程序或业务范围、服务项目和收费标准等，实行明码标价，使用税务部门统一印制的税务发票；自觉接受价格部门、税务部门的监督检查。
工程施工图设计说明
工程施工图设计说明1. 项目背景本项目是某建筑公司承建的一处办公楼项目，位于城市中心地带，总建筑面积约为20000平方米，共计18层，包括地下室2层和地上16层，主要用途为写字楼。
项目由建筑设计、结构设计、给排水设计、电气设计等专业设计部门共同组成团队，包括施工图设计、审图设计、图纸校对等工作。
2. 施工图设计主要内容本次施工图设计主要包括建筑、结构、给排水、电气四大专业设计的施工图设计工作。
具体内容如下：2.1 建筑设计建筑设计需要根据项目的功能要求和建筑风格，完成建筑外立面、楼层平面、立面剖面、建筑细部等图纸设计。
在设计过程中，需要考虑到建筑的安全、美观、实用等因素，保证建筑的质量和可靠性。
2.2 结构设计结构设计主要包括楼层平面图、结构平面图、结构剖面图、结构连接图、构造细部图等设计内容。
在设计过程中，需要考虑到楼层荷载、地震要求、结构体系等因素，保证建筑的结构安全性和抗震性。
2.3 给排水设计给排水设计主要包括给水管道图、排水管道图、给水设备图、排水设备图等设计内容。
在设计过程中，需要考虑到建筑的用水需求、排水要求、消防设施等因素，保证建筑的给排水系统正常运行。
2.4 电气设计电气设计主要包括电气布线图、电气设备图、照明设计图、插座布置图等设计内容。
在设计过程中，需要考虑到建筑的用电需求、供电要求、照明亮度等因素，保证建筑的电气系统正常运行。
3. 施工图设计流程施工图设计流程主要包括初步设计、方案设计、施工图设计、审图设计、图纸校对等环节。
具体流程如下：3.1 初步设计初步设计是根据项目的功能要求和建筑场地条件，确定建筑布局、结构体系、给排水系统、电气布局等基本设计方案。
初步设计需要综合考虑各专业设计要求，形成整体设计方案。
3.2 方案设计方案设计是在初步设计的基础上，深化建筑、结构、给排水、电气等设计内容，形成详细的方案设计图纸。
方案设计需要细化设计内容，确保设计方案符合国家建筑规范和相关技术标准。
